1 Cálculo de pérdidas de carga
Profesor: Javier Blasco Alberto Área de Mecánica de Fluidos Centro Politécnico Superior Universidad de Zaragoza

2 Ecuación de la energía 2 1 Javier Blasco Alberto. Noviembre 2000

3 Tipos de energía Si Q=cte (sin ramificaciones) y D=cte => v=cte en la tubería Altura cinética Altura de presión Altura gravitatoria La energía que gana (bombas) o pierde (fricción, accesorios, turbinas) el fluido es en forma de presión Cuando un fluido se eleva, pierde presión Javier Blasco Alberto. Noviembre 2000

4 Pérdidas de energía Pérdidas lineales Fórmula de Darcy-Weisbach
(disipación viscosa en fluido y paredes) Pérdidas singulares “locales”, “menores” (accesorios) Son siempre proporcionales a v2 inv. prop a D Javier Blasco Alberto. Noviembre 2000

5 P. lineales: cálculo coef. fricc.
Flujo laminar (Re<2300): (Fórm. Poiseuille) Flujo turbulento (Re>4000): Fórmula iterativa de White-Colebrook 1938 Empezar con f=0.01 Javier Blasco Alberto. Noviembre 2000

6 Pérdidas lineales (II)
Rugosidad de tuberías (e) (en mm) Diagrama de Moody (1944) f disminuye si  rugosidad o  Re (menos tuberías completamente rugosas) Javier Blasco Alberto. Noviembre 2000

7 Pérdidas lineales (III)
Diagrama de Moody (1944) Javier Blasco Alberto. Noviembre 2000

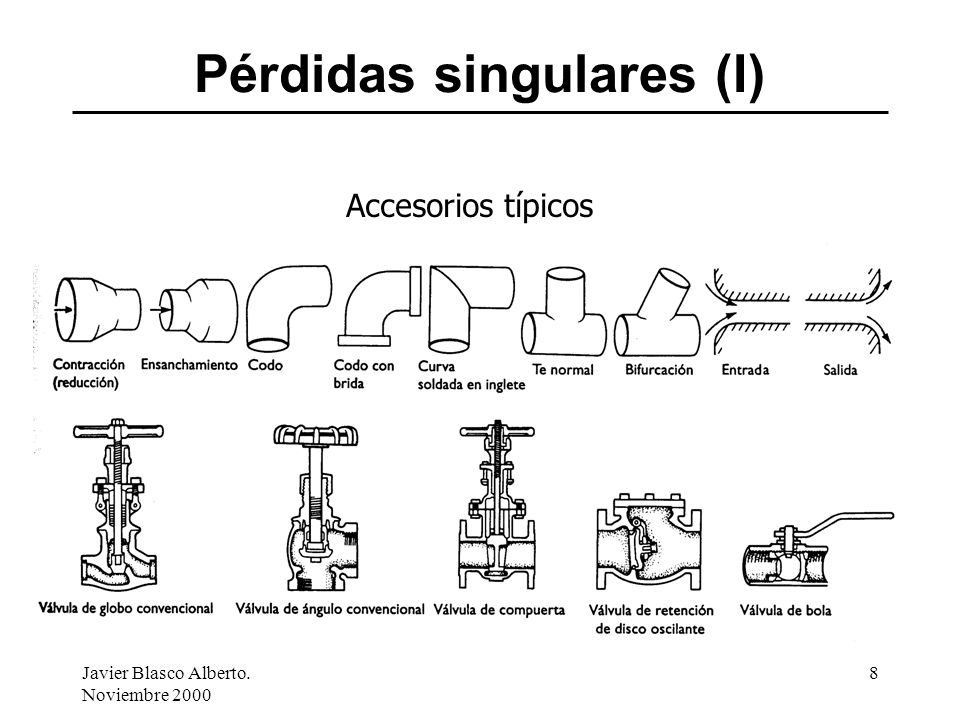

8 Pérdidas singulares (I)
Accesorios típicos Javier Blasco Alberto. Noviembre 2000

9 Pérdidas singulares (II)
Coeficientes de pérdidas (Ks) Javier Blasco Alberto. Noviembre 2000
