BALANCES DE ENERGÍA MECÁNICA

Presentación del tema: "BALANCES DE ENERGÍA MECÁNICA"— Transcripción de la presentación:

1 BALANCES DE ENERGÍA MECÁNICA
INTRODUCCION AL FLUJO DE FLUIDOS POR EL INTERIOR DE CONDUCCIONES

2 Contenido Concepto de flujo de fluidos Tipos de fluidos. Propiedades Regímenes de circulación de un fluido Ecuaciones básicas para el flujo de fluidos El balance de energía aplicado al flujo de fluidos: Ecuación de Bernoulli Aplicaciones

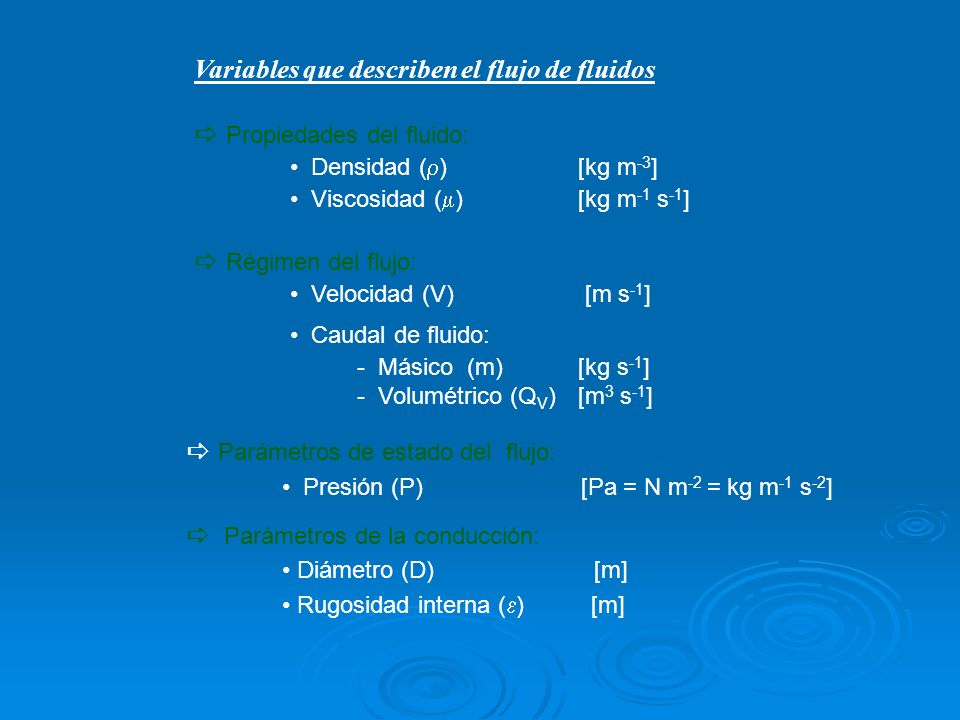

3 Variables que describen el flujo de fluidos
 Propiedades del fluido:   Densidad () [kg m-3]  Viscosidad () [kg m-1 s-1]  Régimen del flujo:   Velocidad (V) [m s-1]    Caudal de fluido: - Másico (m) [kg s-1] - Volumétrico (QV) [m3 s-1]  Parámetros de estado del flujo:   Presión (P) [Pa = N m-2 = kg m-1 s-2]   Parámetros de la conducción:  Diámetro (D) [m] Rugosidad interna () [m]

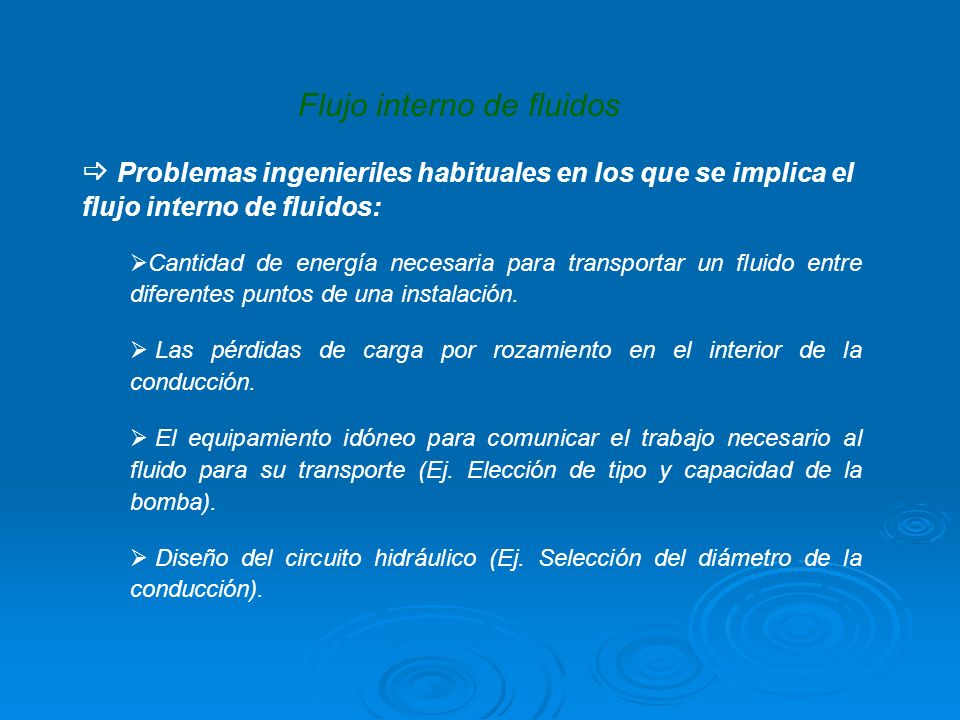

4 Flujo interno de fluidos
Problemas ingenieriles habituales en los que se implica el flujo interno de fluidos: Cantidad de energía necesaria para transportar un fluido entre diferentes puntos de una instalación. Las pérdidas de carga por rozamiento en el interior de la conducción. El equipamiento idóneo para comunicar el trabajo necesario al fluido para su transporte (Ej. Elección de tipo y capacidad de la bomba). Diseño del circuito hidráulico (Ej. Selección del diámetro de la conducción).

5 Flujo de fluidos Movimiento o circulación de un fluido sin alterar sus propiedades físicas o químicas.   Ocurre bajo la acción de fuerzas externas.  Encuentra resistencia al movimiento, debido a una resistencia interna propia del fluido (viscosidad) “fuerzas viscosas” o de la acción del exterior sobre le fluido (rozamiento) “fuerzas de rozamiento”. Flujo interno: en el interior de conducciones - Flujo externo: alrededor de cuerpos sólidos (sedimentación, filtración...) Tipos de flujo

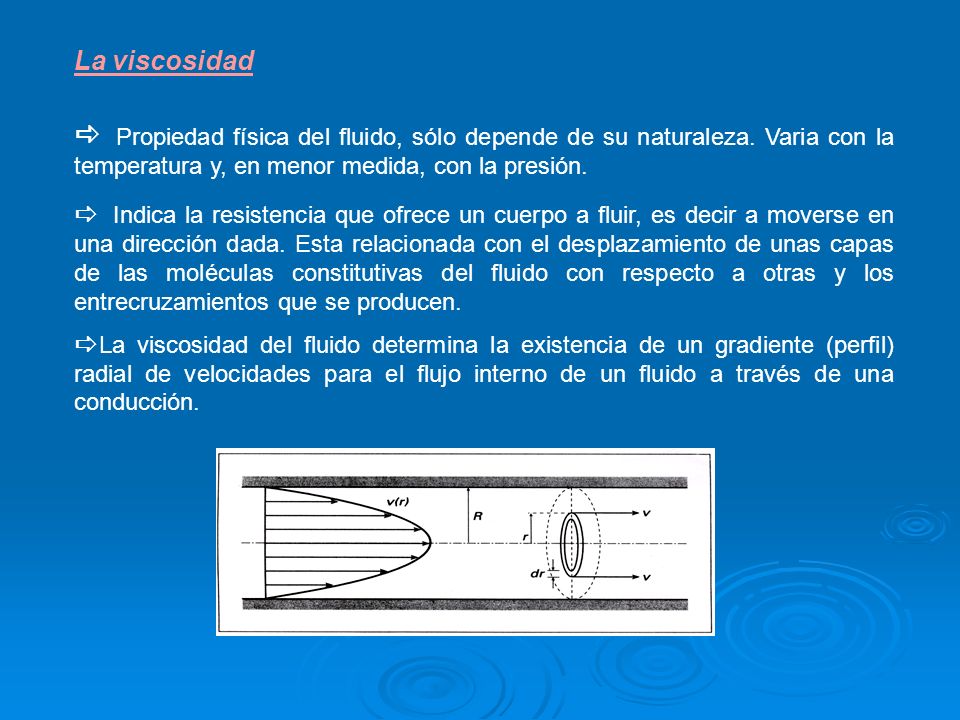

6 La viscosidad Propiedad física del fluido, sólo depende de su naturaleza. Varia con la temperatura y, en menor medida, con la presión. Indica la resistencia que ofrece un cuerpo a fluir, es decir a moverse en una dirección dada. Esta relacionada con el desplazamiento de unas capas de las moléculas constitutivas del fluido con respecto a otras y los entrecruzamientos que se producen. La viscosidad del fluido determina la existencia de un gradiente (perfil) radial de velocidades para el flujo interno de un fluido a través de una conducción.

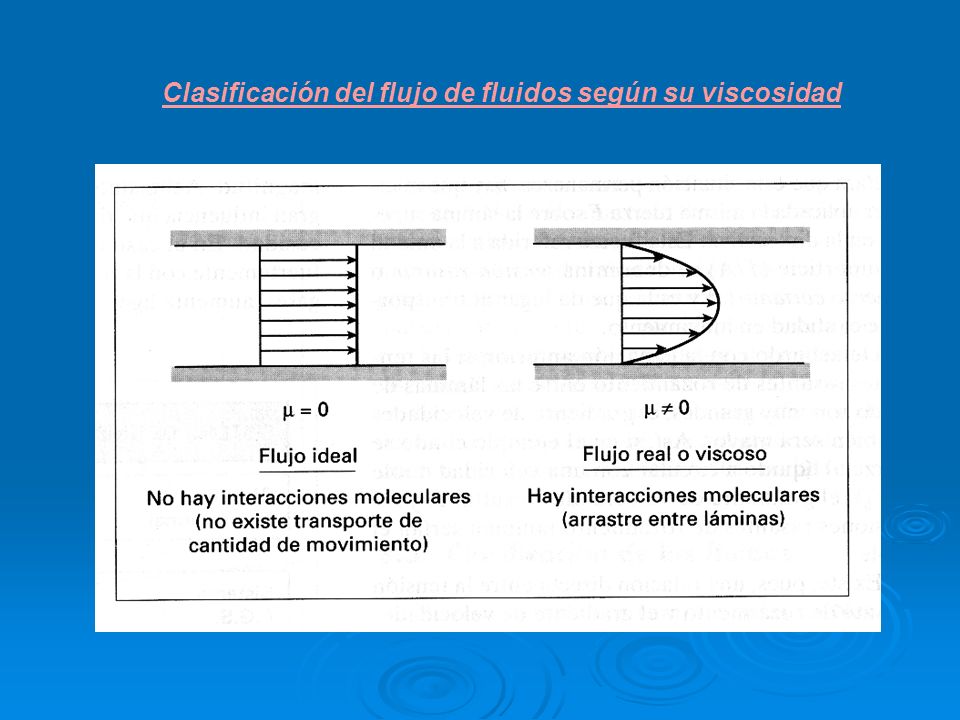

7 Clasificación del flujo de fluidos según su viscosidad

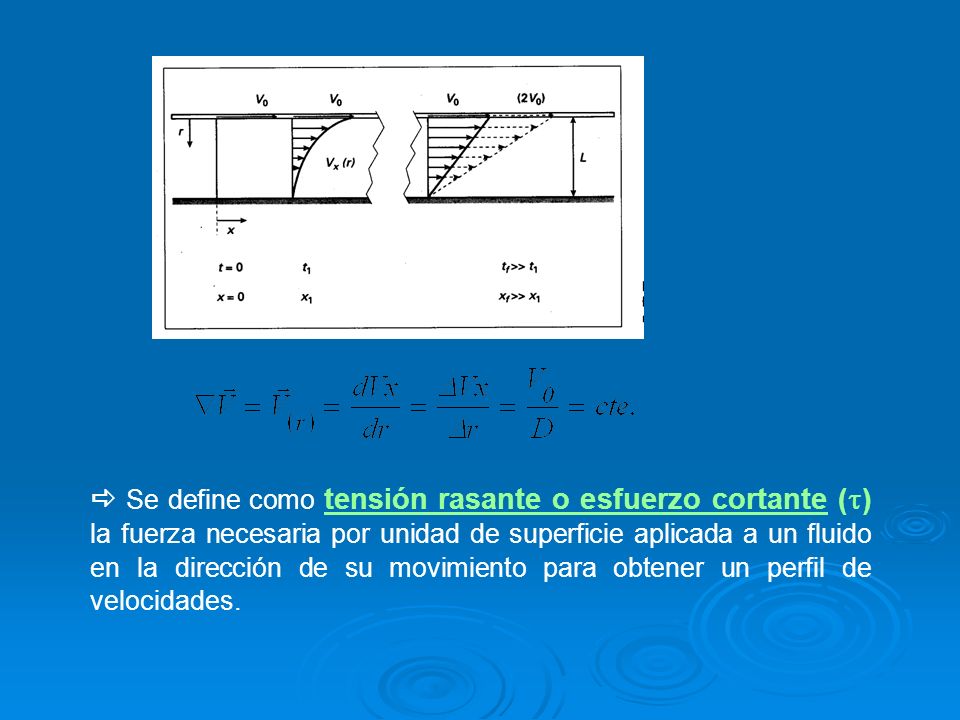

8 Se define como tensión rasante o esfuerzo cortante () la fuerza necesaria por unidad de superficie aplicada a un fluido en la dirección de su movimiento para obtener un perfil de velocidades.

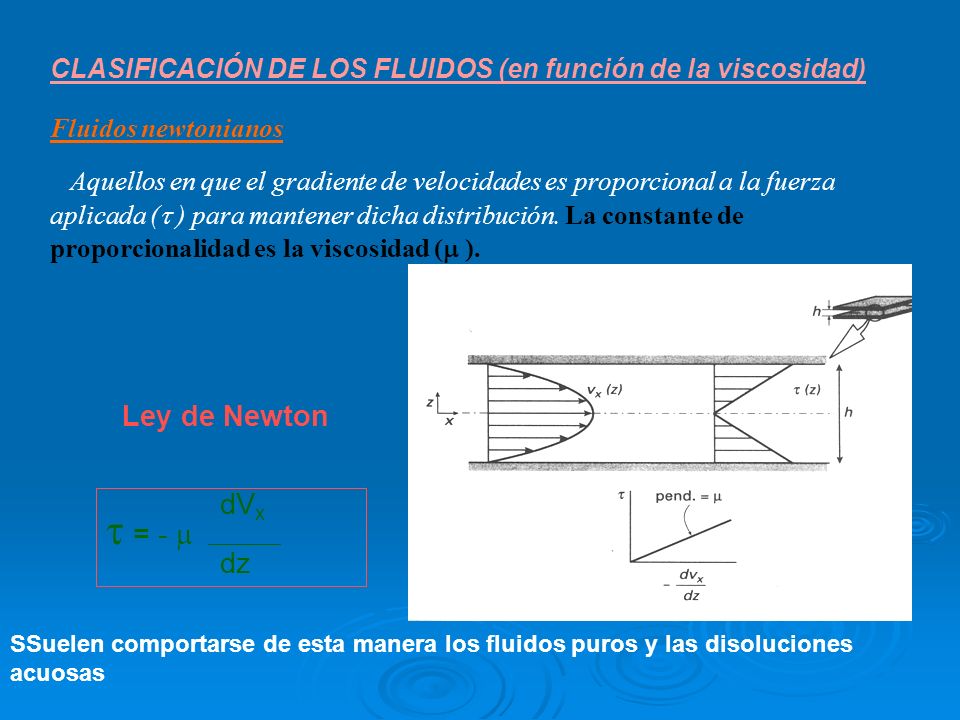

9  = -  Ley de Newton dVx dz
CLASIFICACIÓN DE LOS FLUIDOS (en función de la viscosidad) Fluidos newtonianos Aquellos en que el gradiente de velocidades es proporcional a la fuerza aplicada ( ) para mantener dicha distribución. La constante de proporcionalidad es la viscosidad ( ). Ley de Newton dVx  = -  dz SSuelen comportarse de esta manera los fluidos puros y las disoluciones acuosas

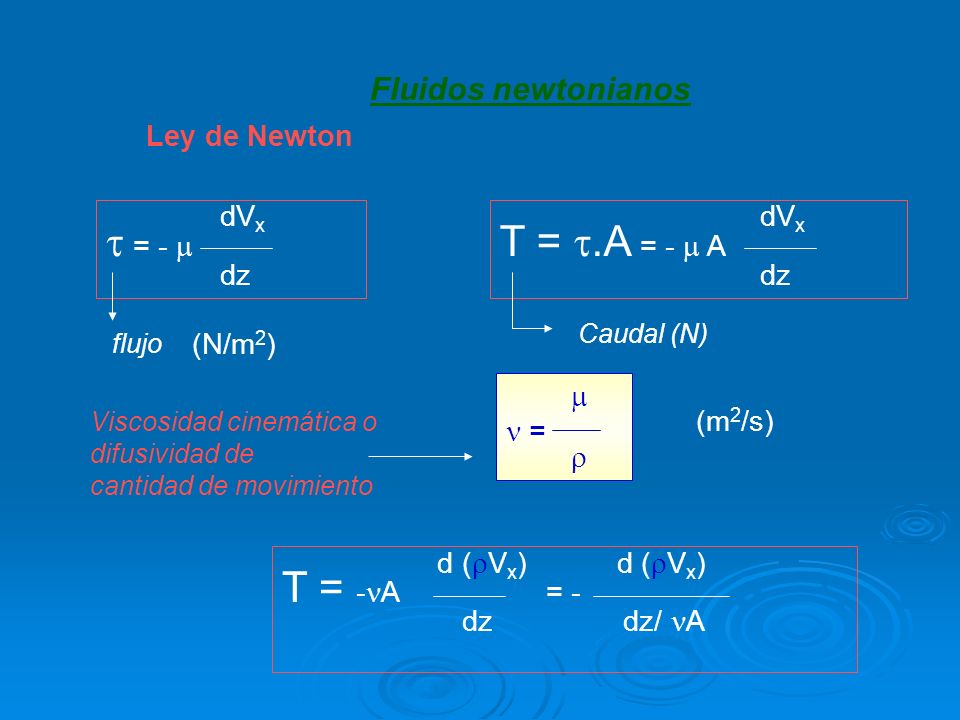

10  = -  T = .A = -  A T = -A = - Fluidos newtonianos Ley de Newton
dVx  = -  dz dVx T = .A = -  A dz Caudal (N) flujo (N/m2)  =  Viscosidad cinemática o difusividad de cantidad de movimiento (m2/s) d (Vx) d (Vx) T = -A = - dz dz/ A

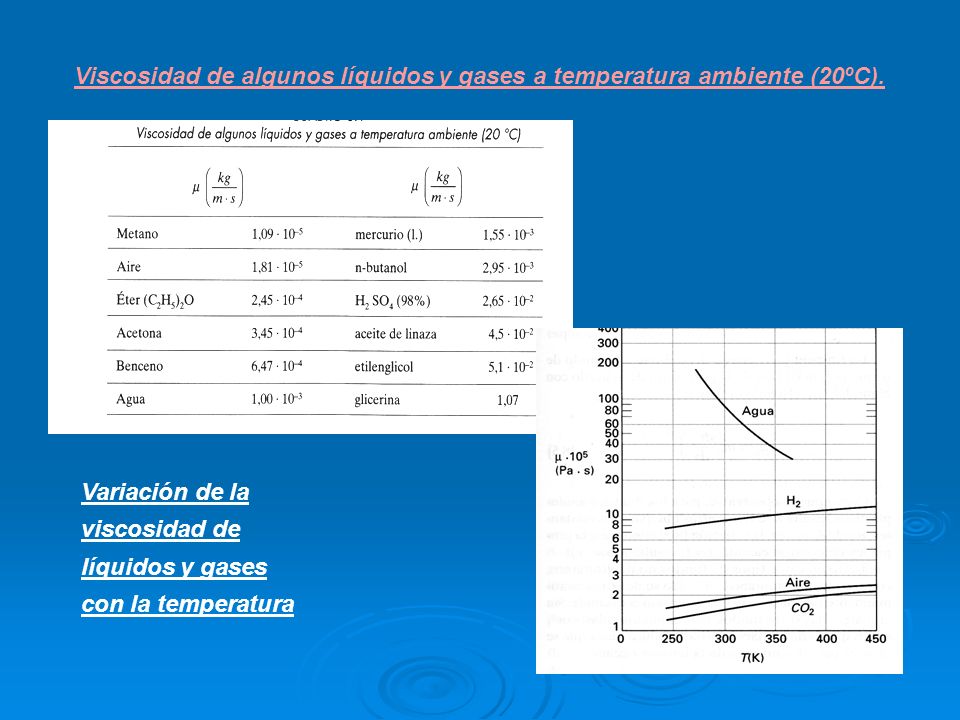

11 Viscosidad de algunos líquidos y gases a temperatura ambiente (20ºC).
Variación de la viscosidad de líquidos y gases con la temperatura

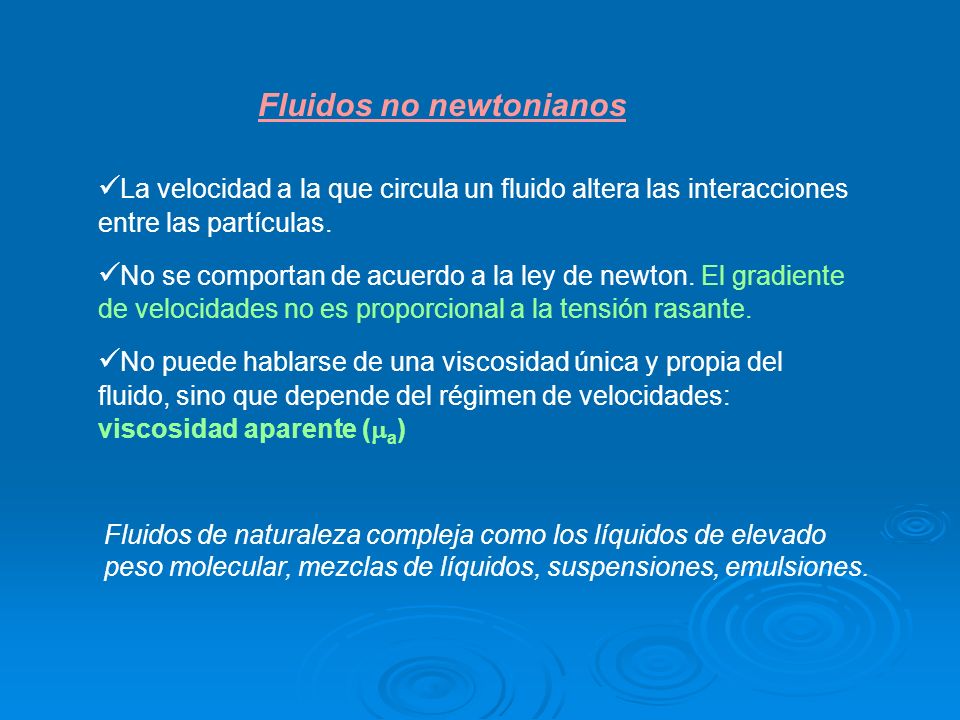

12 Fluidos no newtonianos
La velocidad a la que circula un fluido altera las interacciones entre las partículas. No se comportan de acuerdo a la ley de newton. El gradiente de velocidades no es proporcional a la tensión rasante. No puede hablarse de una viscosidad única y propia del fluido, sino que depende del régimen de velocidades: viscosidad aparente (a) Fluidos de naturaleza compleja como los líquidos de elevado peso molecular, mezclas de líquidos, suspensiones, emulsiones.

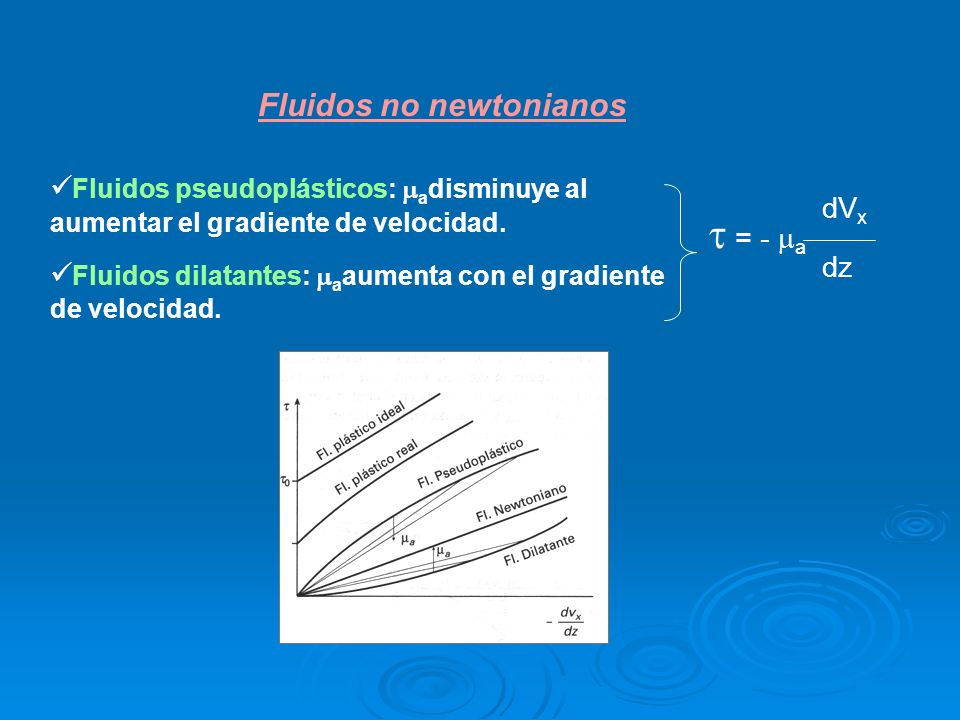

13  = - a Fluidos no newtonianos dVx dz
Fluidos pseudoplásticos: adisminuye al aumentar el gradiente de velocidad. Fluidos dilatantes: aaumenta con el gradiente de velocidad. dVx  = - a dz

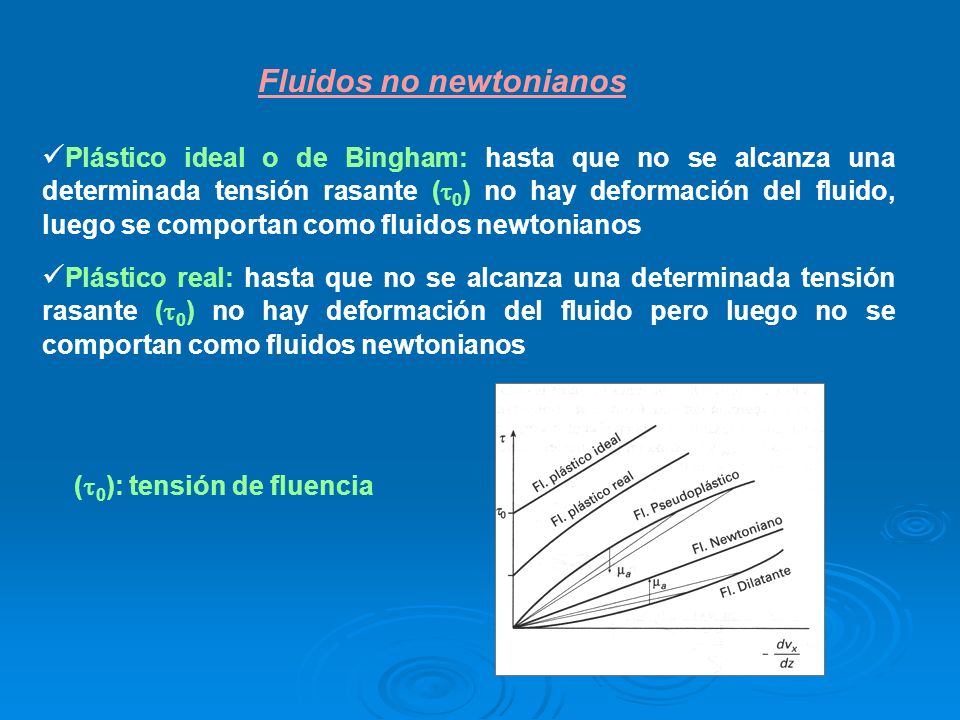

14 Fluidos no newtonianos
Plástico ideal o de Bingham: hasta que no se alcanza una determinada tensión rasante (0) no hay deformación del fluido, luego se comportan como fluidos newtonianos Plástico real: hasta que no se alcanza una determinada tensión rasante (0) no hay deformación del fluido pero luego no se comportan como fluidos newtonianos (0): tensión de fluencia

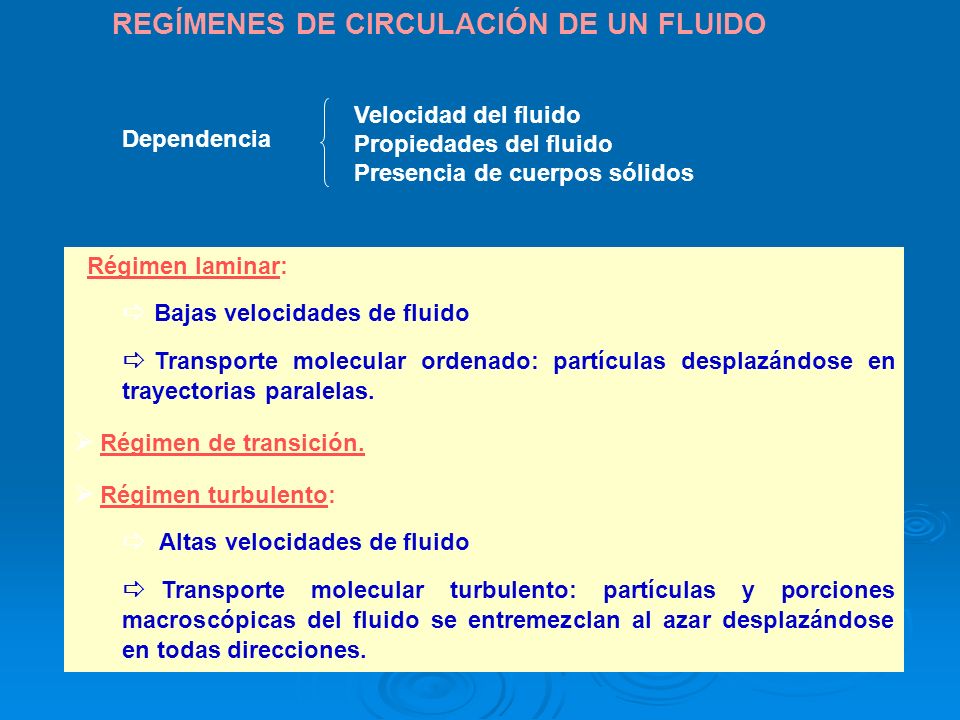

15 REGÍMENES DE CIRCULACIÓN DE UN FLUIDO
Velocidad del fluido Propiedades del fluido Presencia de cuerpos sólidos Dependencia   Régimen laminar: Bajas velocidades de fluido Transporte molecular ordenado: partículas desplazándose en trayectorias paralelas. Régimen de transición. Régimen turbulento: Altas velocidades de fluido Transporte molecular turbulento: partículas y porciones macroscópicas del fluido se entremezclan al azar desplazándose en todas direcciones.

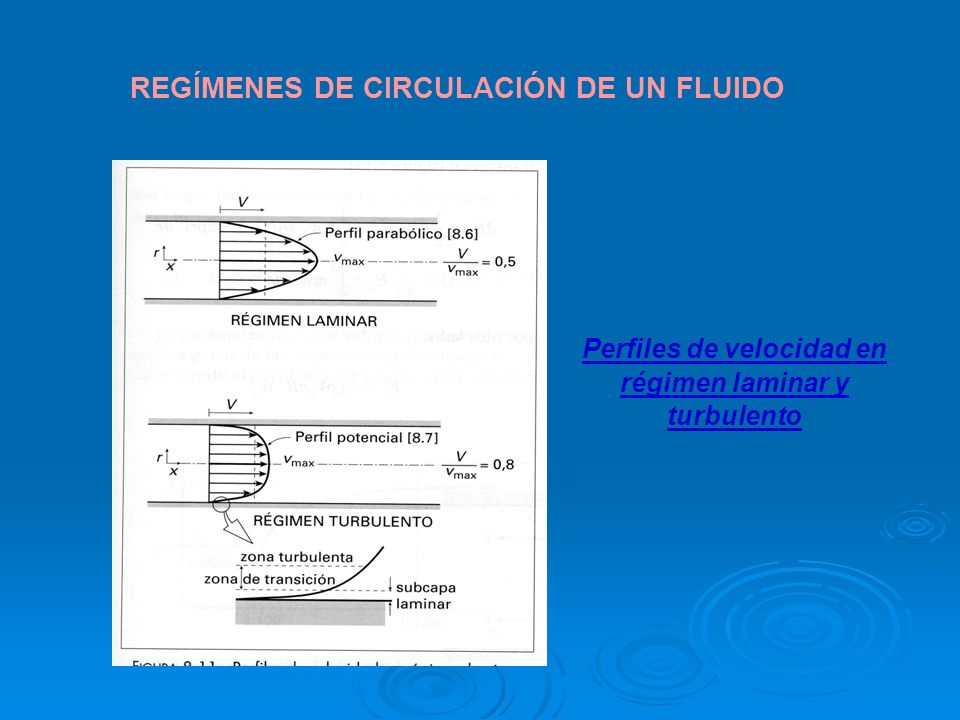

16 Perfiles de velocidad en régimen laminar y turbulento
REGÍMENES DE CIRCULACIÓN DE UN FLUIDO Perfiles de velocidad en régimen laminar y turbulento

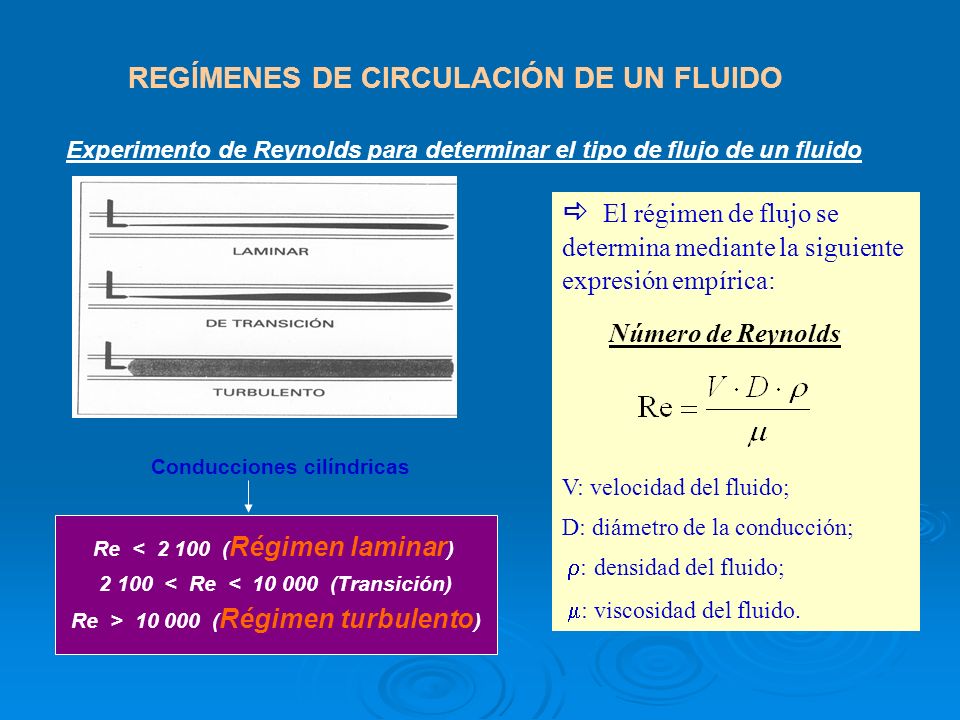

17 REGÍMENES DE CIRCULACIÓN DE UN FLUIDO
Experimento de Reynolds para determinar el tipo de flujo de un fluido El régimen de flujo se determina mediante la siguiente expresión empírica: Número de Reynolds: V: velocidad del fluido; D: diámetro de la conducción; : densidad del fluido; : viscosidad del fluido. Conducciones cilíndricas Re < (Régimen laminar)  < Re < (Transición) Re > (Régimen turbulento)

18 REGÍMENES DE CIRCULACIÓN DE UN FLUIDO
ð          En un proceso de conducción específico suelen coexistir las dos condiciones límites de flujo: laminar y turbulento ð          Se introduce el concepto de subcapa laminar

19 Definición de la velocidad de un fluido
Velocidad media (V): Definida en función del caudal volumétrico (Qv). Medida experimental: S: área de la sección transversal que atraviesa el fluido Velocidad eficaz (Ve): Definida en función de la energía cinética. Parámetro  : relaciona Ve y V.

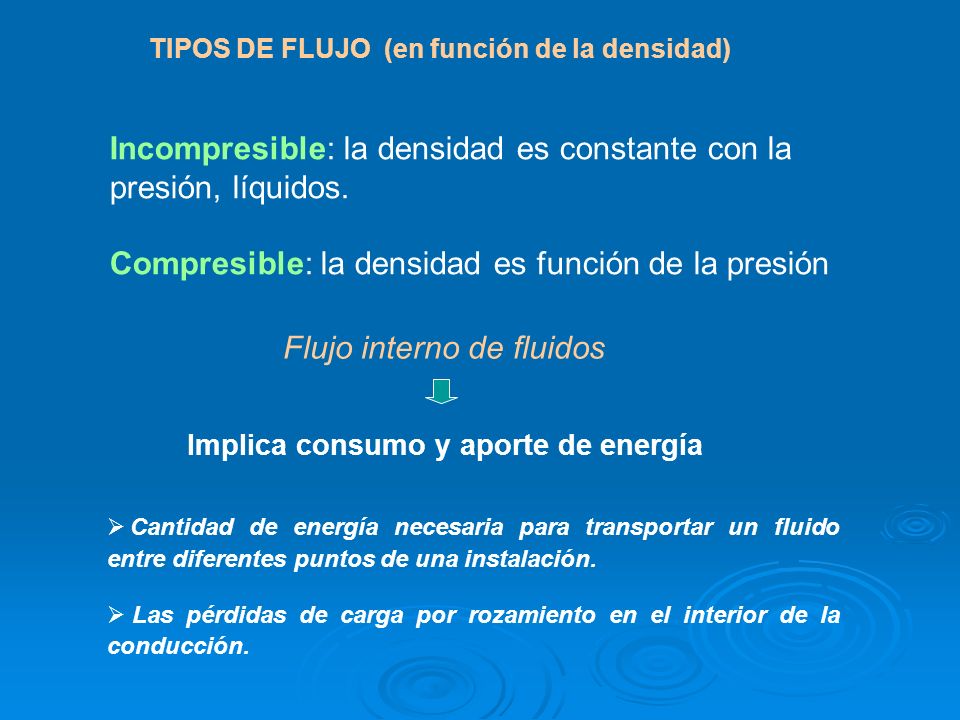

20 Incompresible: la densidad es constante con la presión, líquidos.
TIPOS DE FLUJO (en función de la densidad) Incompresible: la densidad es constante con la presión, líquidos. Compresible: la densidad es función de la presión Flujo interno de fluidos Implica consumo y aporte de energía Cantidad de energía necesaria para transportar un fluido entre diferentes puntos de una instalación. Las pérdidas de carga por rozamiento en el interior de la conducción.

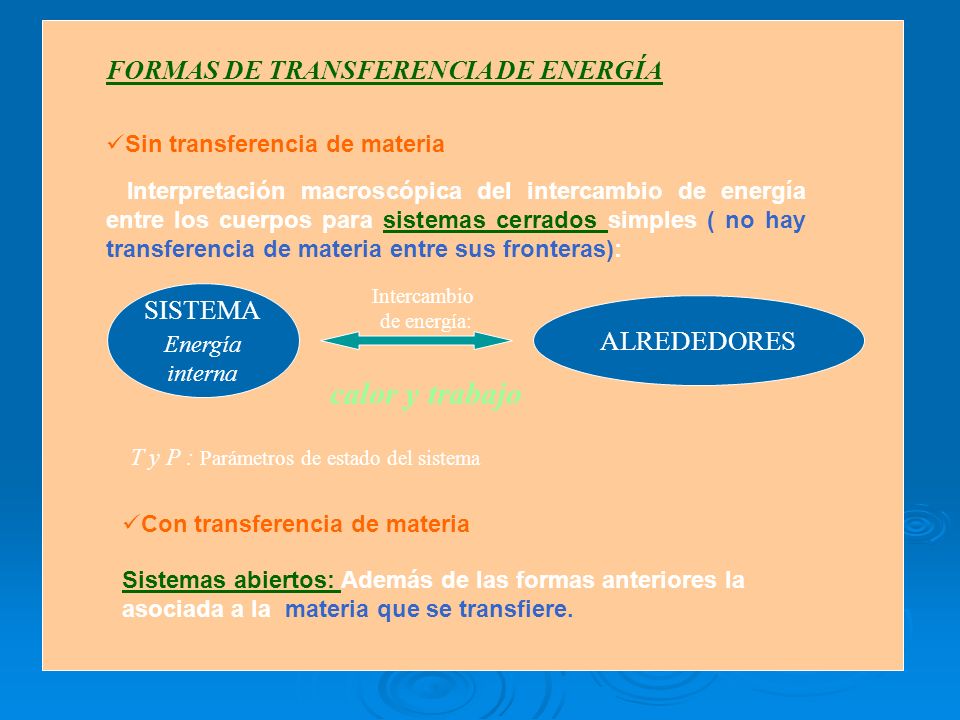

21 calor y trabajo FORMAS DE TRANSFERENCIA DE ENERGÍA
Sin transferencia de materia Interpretación macroscópica del intercambio de energía entre los cuerpos para sistemas cerrados simples ( no hay transferencia de materia entre sus fronteras): T y P : Parámetros de estado del sistema SISTEMA Energía interna Intercambio de energía: ALREDEDORES calor y trabajo Con transferencia de materia Sistemas abiertos: Además de las formas anteriores la asociada a la materia que se transfiere.

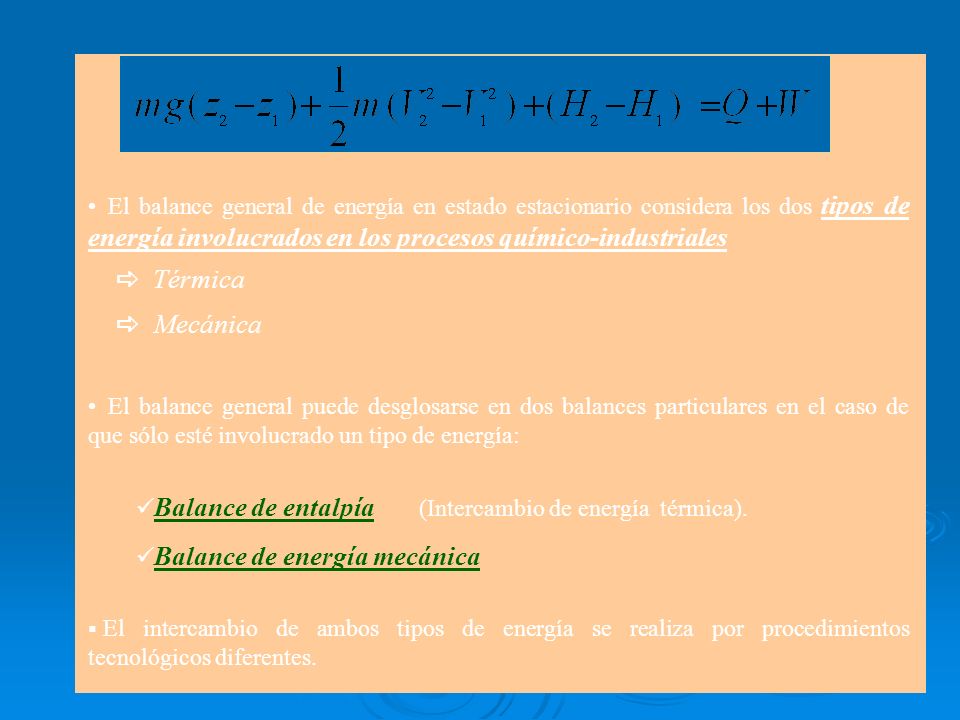

22 El balance general de energía en estado estacionario considera los dos tipos de energía involucrados en los procesos químico-industriales  Térmica  Mecánica El balance general puede desglosarse en dos balances particulares en el caso de que sólo esté involucrado un tipo de energía: Balance de entalpía (Intercambio de energía térmica). Balance de energía mecánica El intercambio de ambos tipos de energía se realiza por procedimientos tecnológicos diferentes.

23 Considerando q = 0 y ( e1-e2 ) = 0, y reagrupando términos
BALANCES DE ENERGÍA MECÁNICA Considerando q = 0 y ( e1-e2 ) = 0, y reagrupando términos Flujo incompresible (1 = 2 , Q1 = Q2 ) ( J / kg ) ( m2/s2 )

24  BALANCES DE ENERGÍA MECÁNICA ( J / kg ) ( m2/s2 )
Término de energía cinética Variación de la energía cinética del fluido, en términos del perfil de velocidades completo del flujo. Ve : velocidad eficaz ( m s-1 ). Definición en función de la velocidad media: La velocidad entre dos puntos de una instalación varía sólo si cambia la sección:

25 Ecuación de Bernoulli ( J / kg )
Trabajo realizado por el exterior sobre el sistema Pérdidas de energía por rozamiento (F : valor negativo) Trabajo mecánico realizado por un equipo externo (Ej. Bomba) Ecuación de Bernoulli ( J / kg )

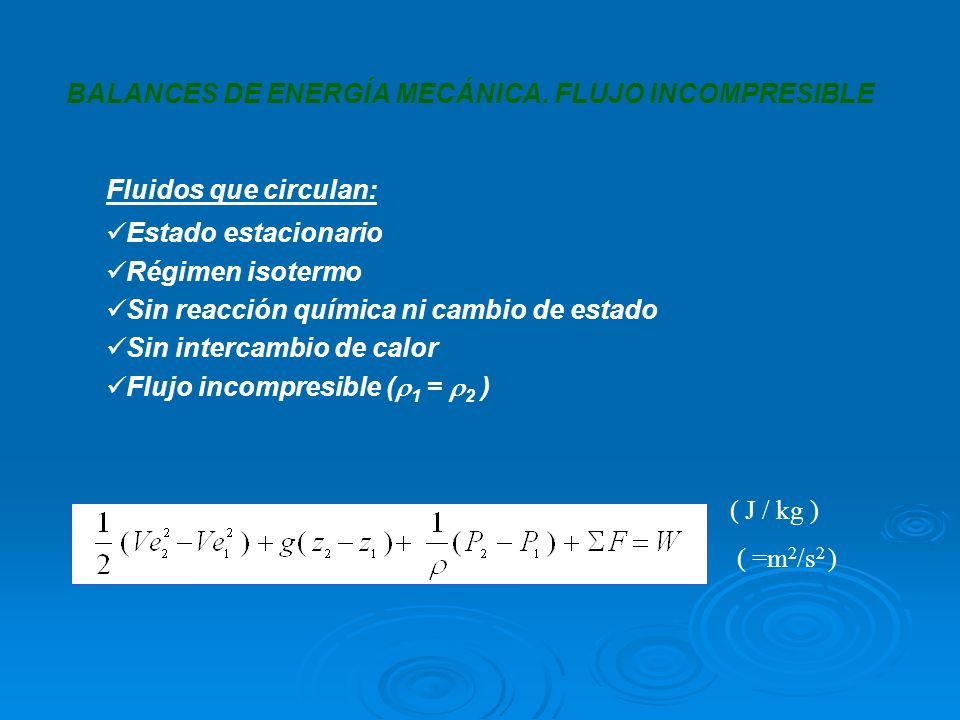

26 BALANCES DE ENERGÍA MECÁNICA. FLUJO INCOMPRESIBLE
Fluidos que circulan: Estado estacionario Régimen isotermo Sin reacción química ni cambio de estado Sin intercambio de calor Flujo incompresible (1 = 2 ) ( J / kg ) ( =m2/s2 )

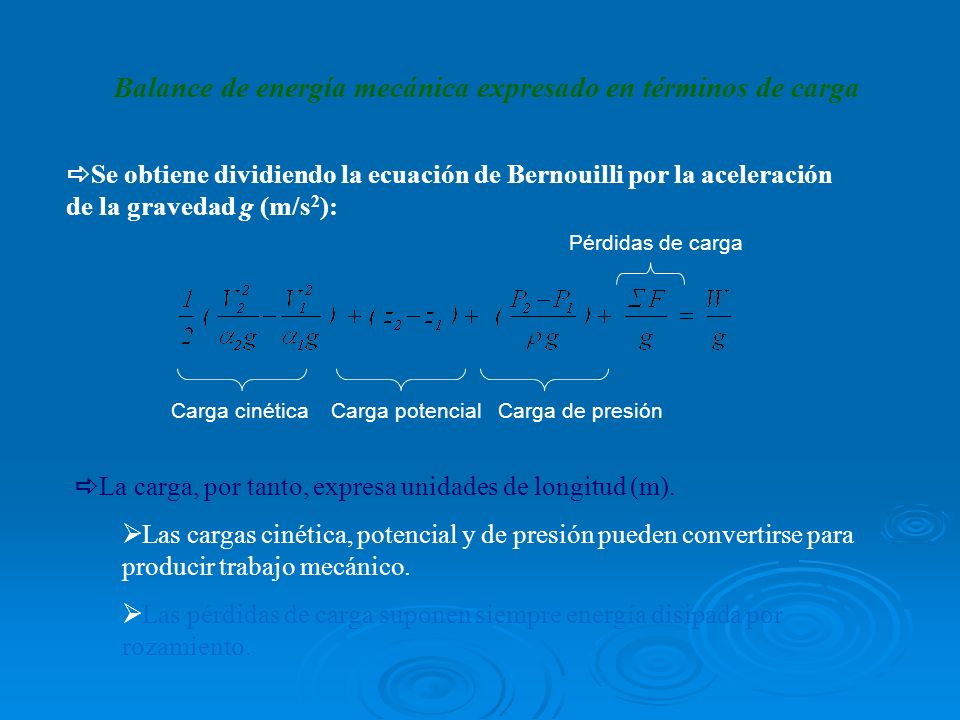

27 Balance de energía mecánica expresado en términos de carga
Se obtiene dividiendo la ecuación de Bernouilli por la aceleración de la gravedad g (m/s2): Pérdidas de carga Carga cinética Carga potencial Carga de presión La carga, por tanto, expresa unidades de longitud (m). Las cargas cinética, potencial y de presión pueden convertirse para producir trabajo mecánico. Las pérdidas de carga suponen siempre energía disipada por rozamiento.

28

29 Ejemplo de circuito en un proceso químico industrial
         

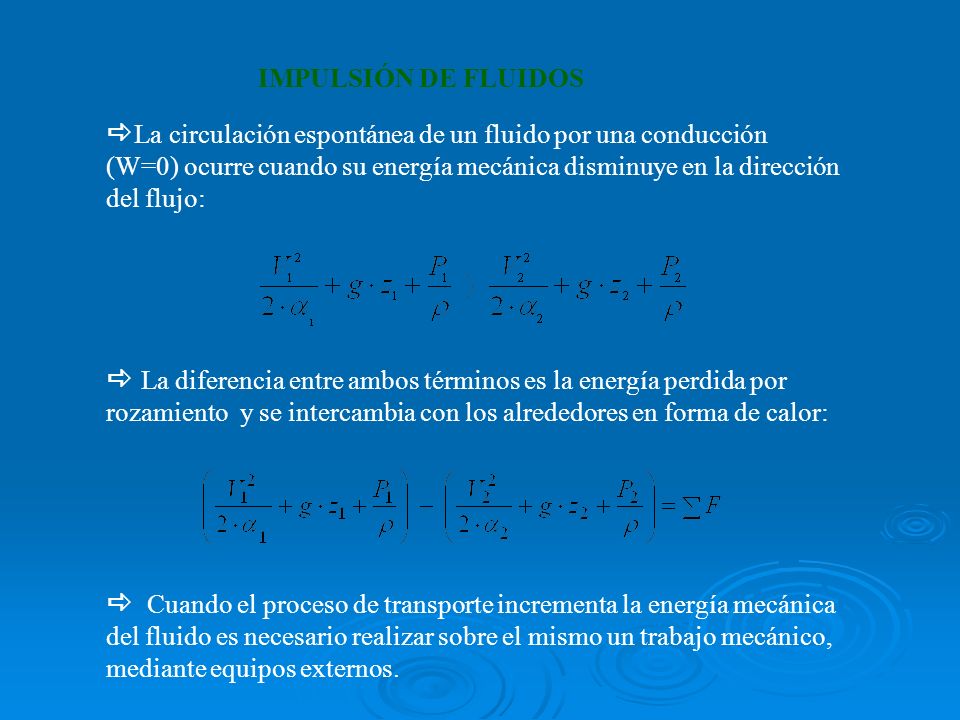

30 IMPULSIÓN DE FLUIDOS La circulación espontánea de un fluido por una conducción (W=0) ocurre cuando su energía mecánica disminuye en la dirección del flujo: La diferencia entre ambos términos es la energía perdida por rozamiento y se intercambia con los alrededores en forma de calor: Cuando el proceso de transporte incrementa la energía mecánica del fluido es necesario realizar sobre el mismo un trabajo mecánico, mediante equipos externos.

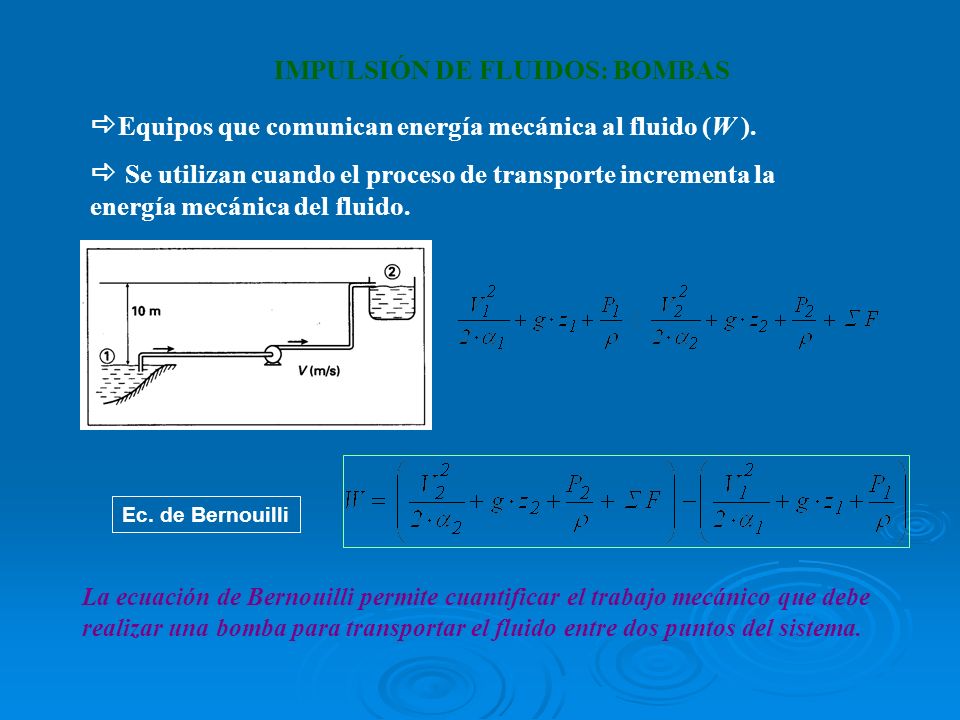

31 IMPULSIÓN DE FLUIDOS: BOMBAS
Equipos que comunican energía mecánica al fluido (W ). Se utilizan cuando el proceso de transporte incrementa la energía mecánica del fluido. Ec. de Bernouilli La ecuación de Bernouilli permite cuantificar el trabajo mecánico que debe realizar una bomba para transportar el fluido entre dos puntos del sistema.

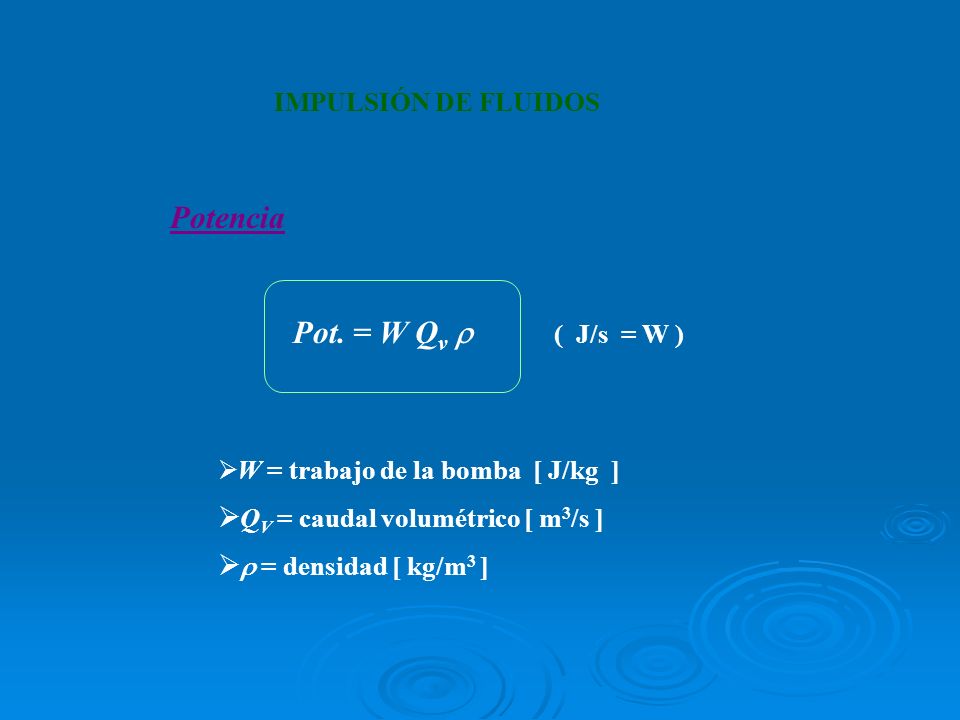

32 Potencia IMPULSIÓN DE FLUIDOS Pot. = W Qv  ( J/s = W )
W = trabajo de la bomba [ J/kg ] QV = caudal volumétrico [ m3/s ]  = densidad [ kg/m3 ]

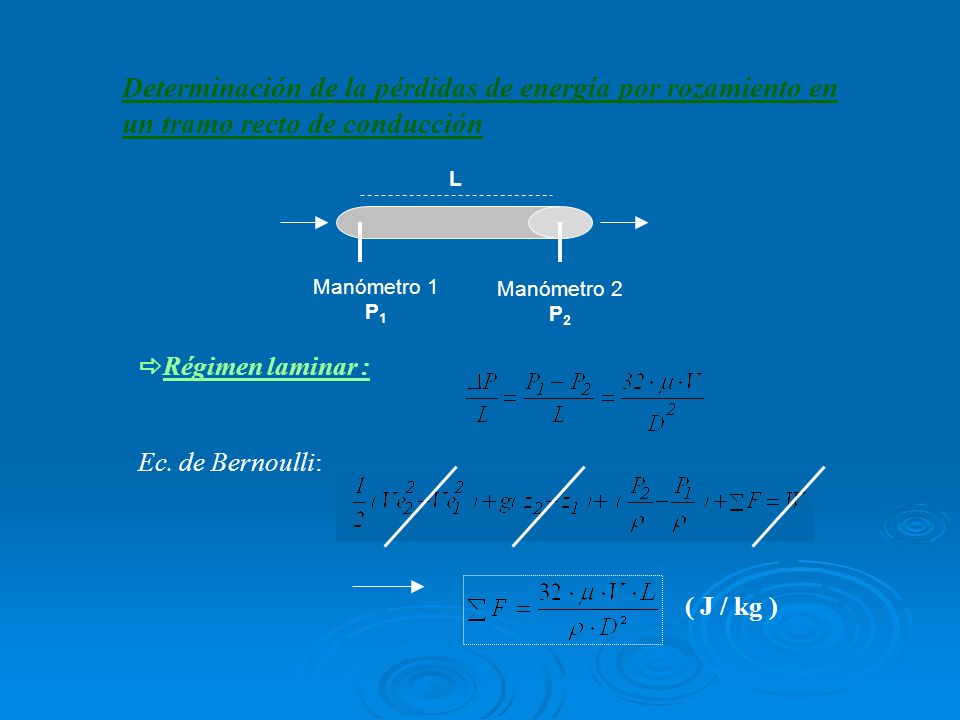

33 Determinación de la pérdidas de energía por rozamiento en un tramo recto de conducción
Manómetro 1 P1 Manómetro 2 P2 Régimen laminar : Ec. de Bernoulli: ( J / kg )

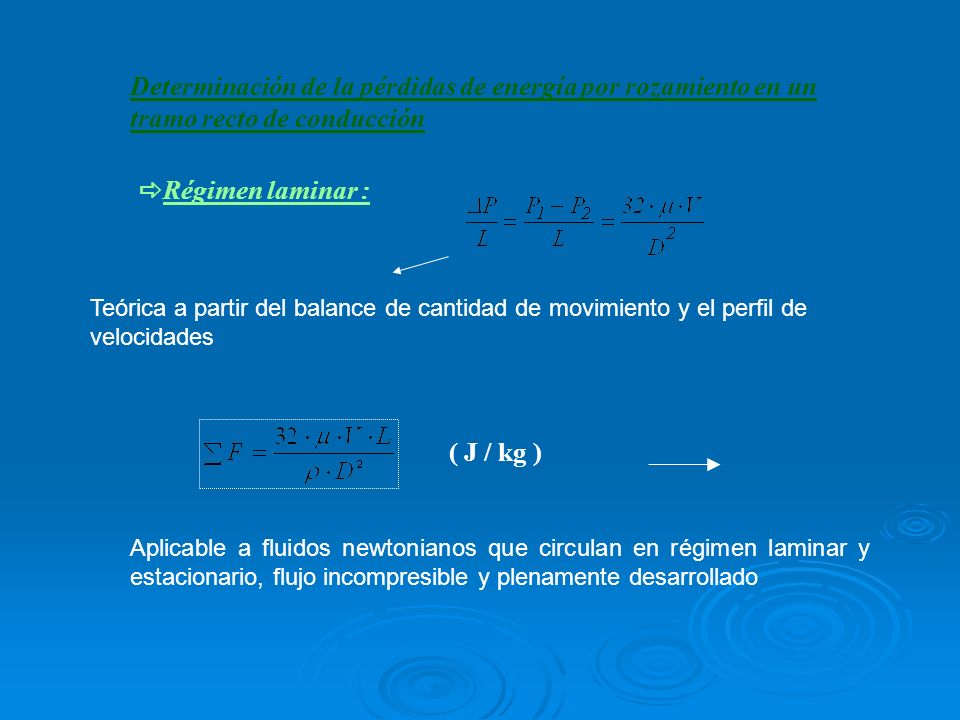

34 Determinación de la pérdidas de energía por rozamiento en un tramo recto de conducción
Régimen laminar : Teórica a partir del balance de cantidad de movimiento y el perfil de velocidades ( J / kg ) Aplicable a fluidos newtonianos que circulan en régimen laminar y estacionario, flujo incompresible y plenamente desarrollado

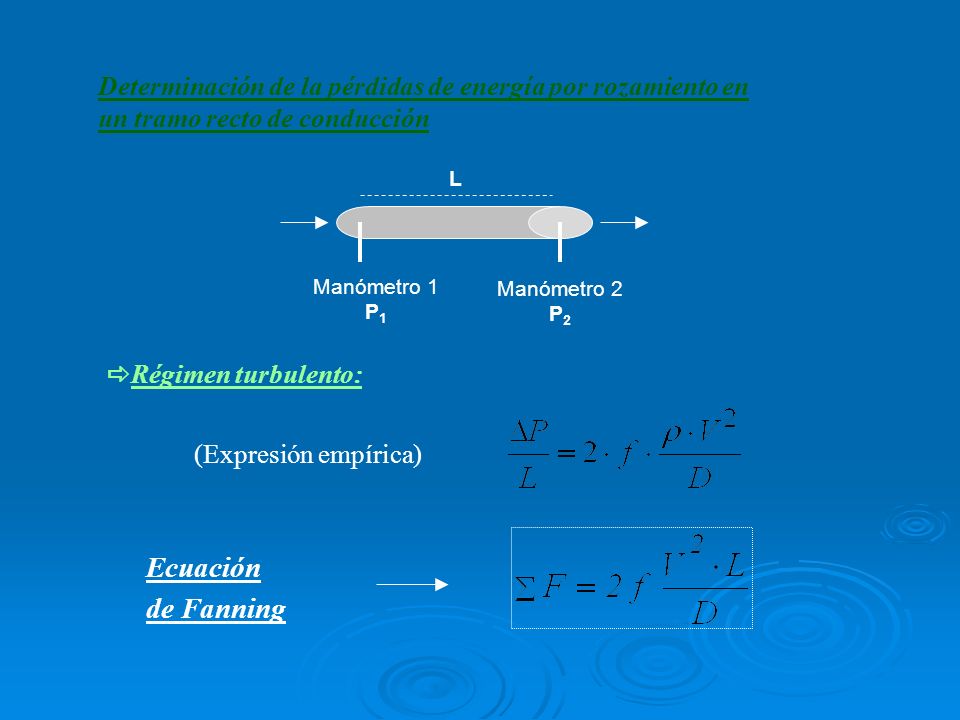

35 Determinación de la pérdidas de energía por rozamiento en un tramo recto de conducción
Manómetro 1 P1 Manómetro 2 P2 Régimen turbulento: (Expresión empírica) Ecuación de Fanning

36 Pérdidas de energía por rozamiento en régimen turbulento
( J / kg ) f : factor de rozamiento (adimensional). V : velocidad media del fluido ( m s-1 ). L : Longitud de la conducción ( m ). D : Diametro de la conducción ( m ).

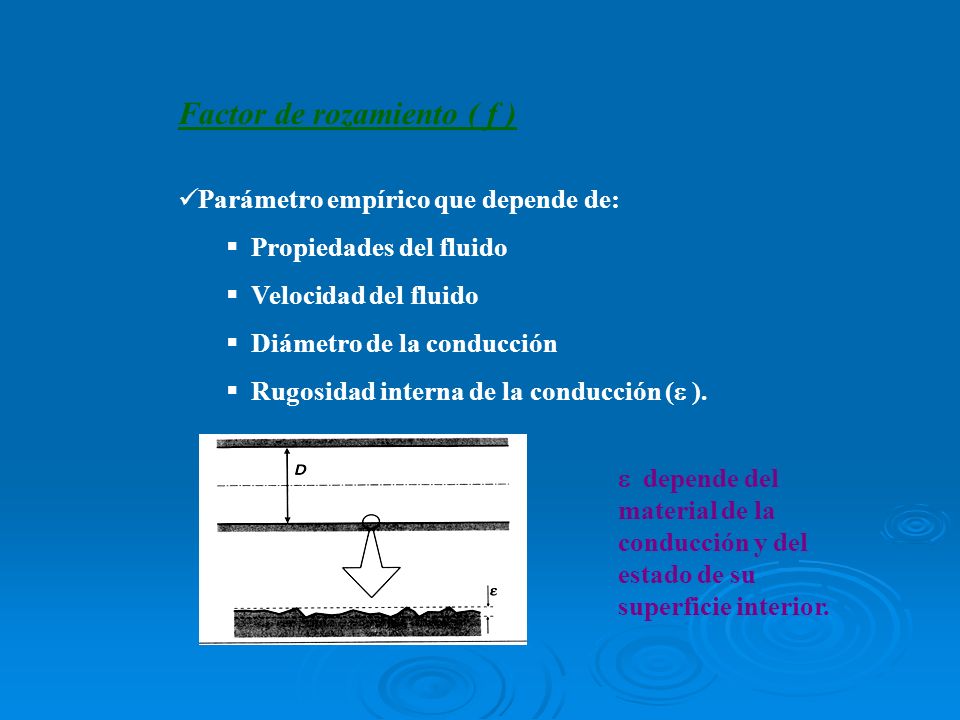

37 Factor de rozamiento ( f )
Parámetro empírico que depende de: Propiedades del fluido Velocidad del fluido Diámetro de la conducción Rugosidad interna de la conducción ( ).  depende del material de la conducción y del estado de su superficie interior.

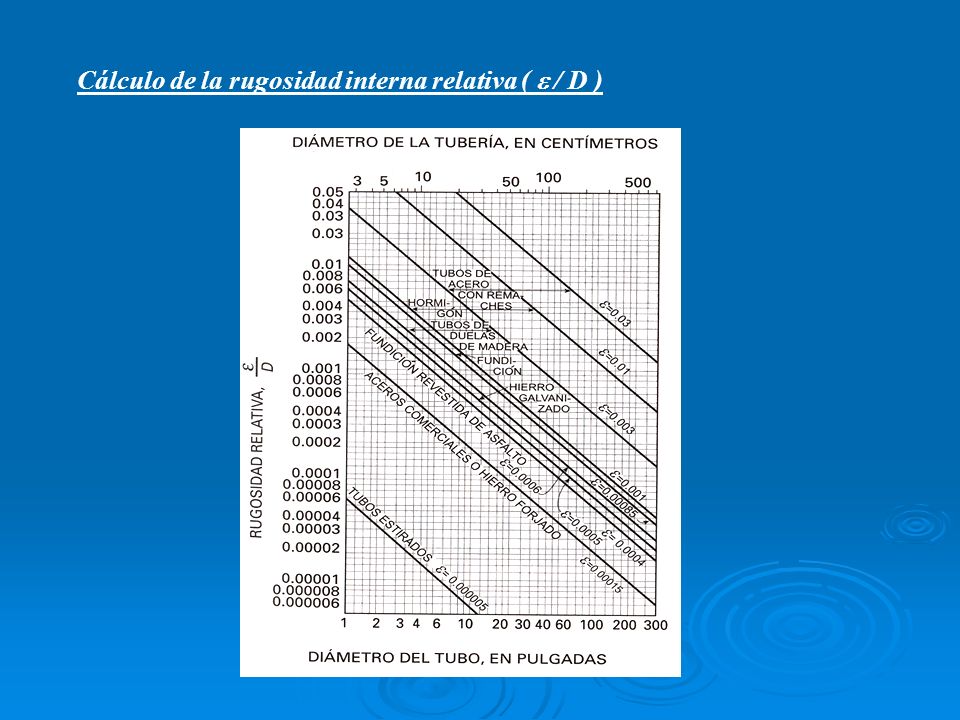

38 Cálculo de la rugosidad interna relativa (  / D )

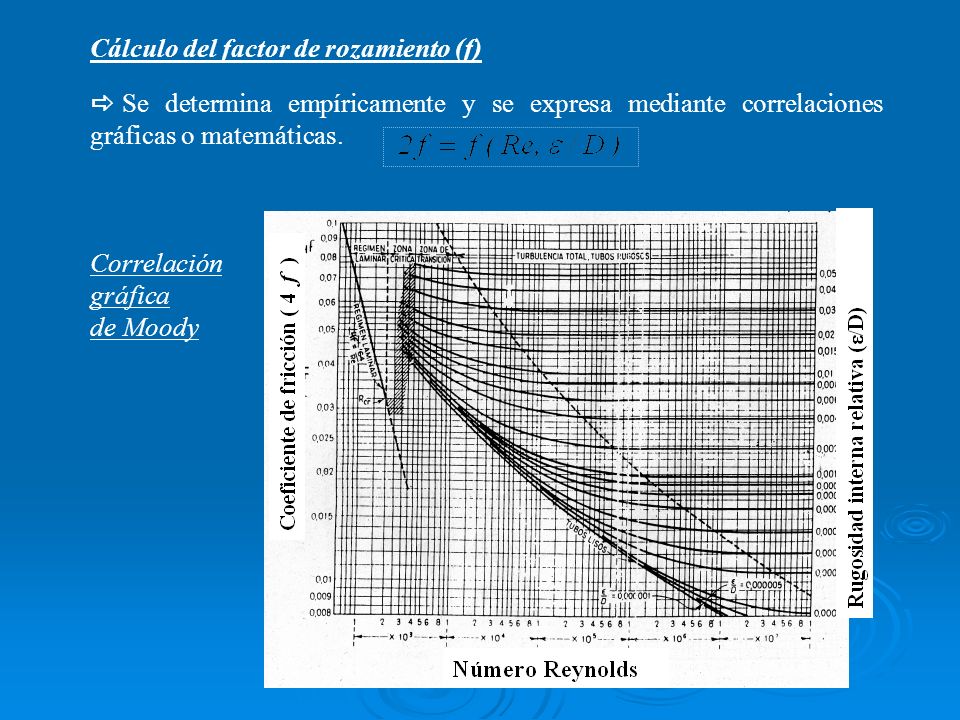

39 Cálculo del factor de rozamiento (f)
Se determina empíricamente y se expresa mediante correlaciones gráficas o matemáticas. Correlación gráfica de Moody

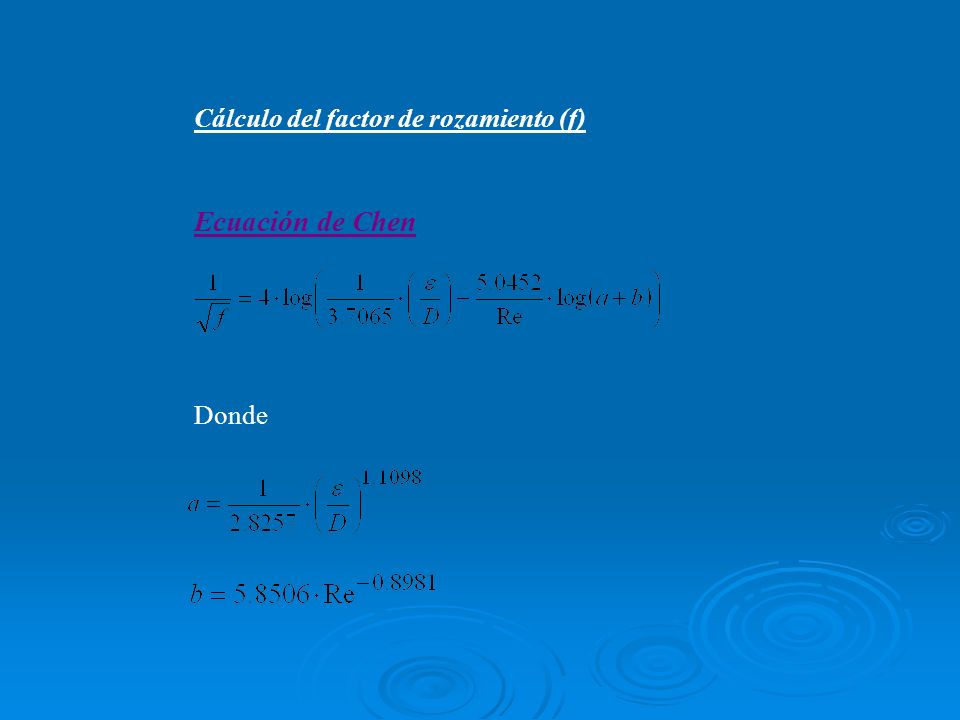

40 Cálculo del factor de rozamiento (f)
Ecuación de Chen Donde

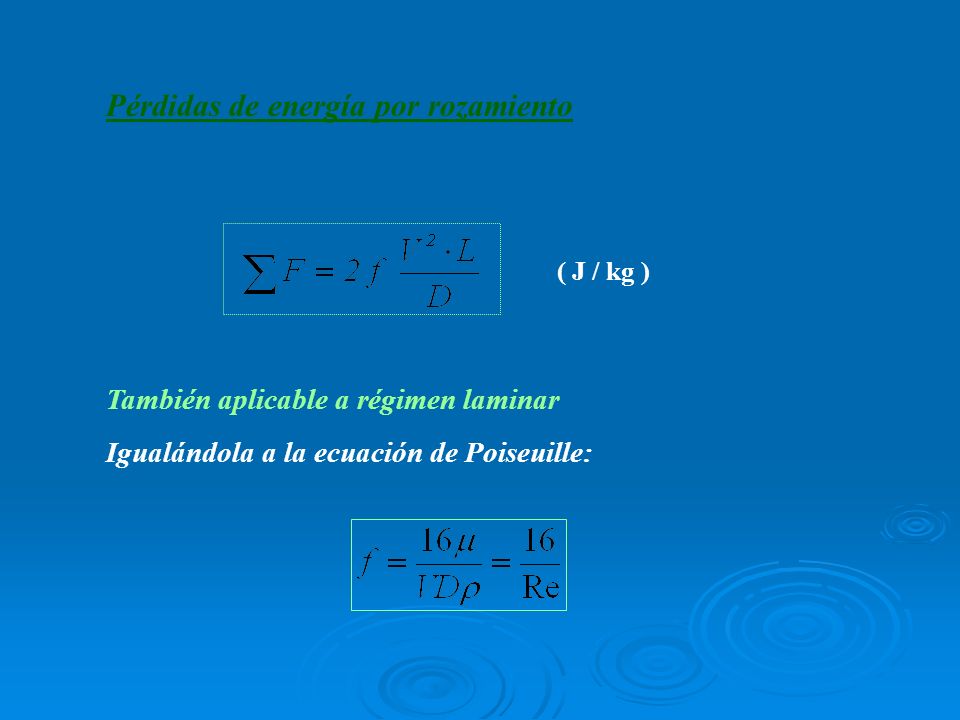

41 Pérdidas de energía por rozamiento
( J / kg ) También aplicable a régimen laminar Igualándola a la ecuación de Poiseuille:

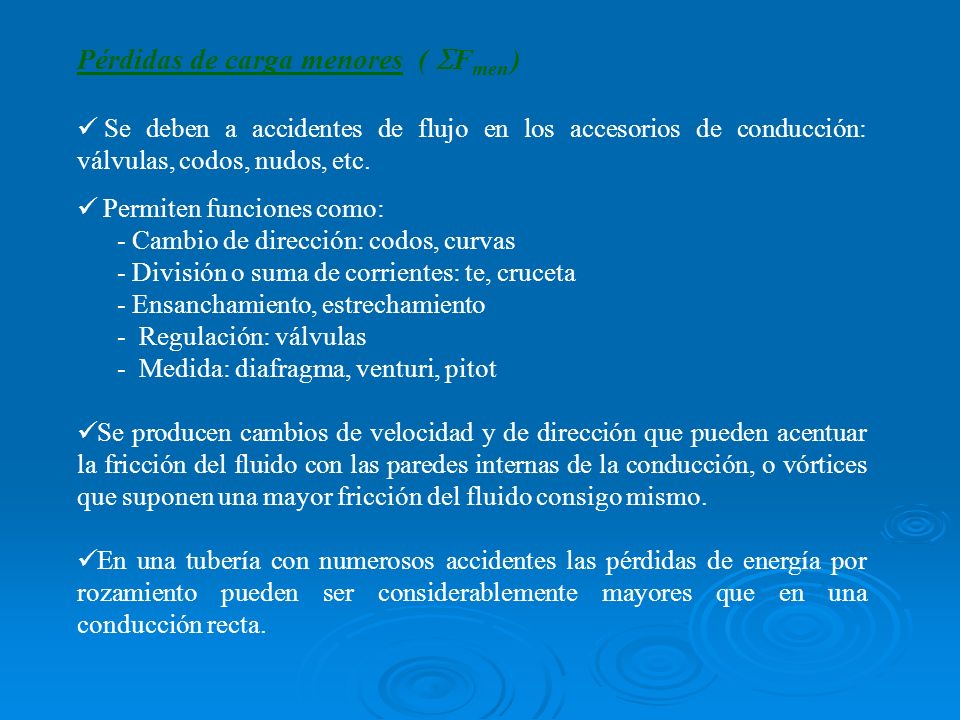

42 Pérdidas de carga menores ( Fmen )
Se deben a accidentes de flujo en los accesorios de conducción: válvulas, codos, nudos, etc. Permiten funciones como: - Cambio de dirección: codos, curvas - División o suma de corrientes: te, cruceta - Ensanchamiento, estrechamiento - Regulación: válvulas - Medida: diafragma, venturi, pitot Se producen cambios de velocidad y de dirección que pueden acentuar la fricción del fluido con las paredes internas de la conducción, o vórtices que suponen una mayor fricción del fluido consigo mismo. En una tubería con numerosos accidentes las pérdidas de energía por rozamiento pueden ser considerablemente mayores que en una conducción recta.

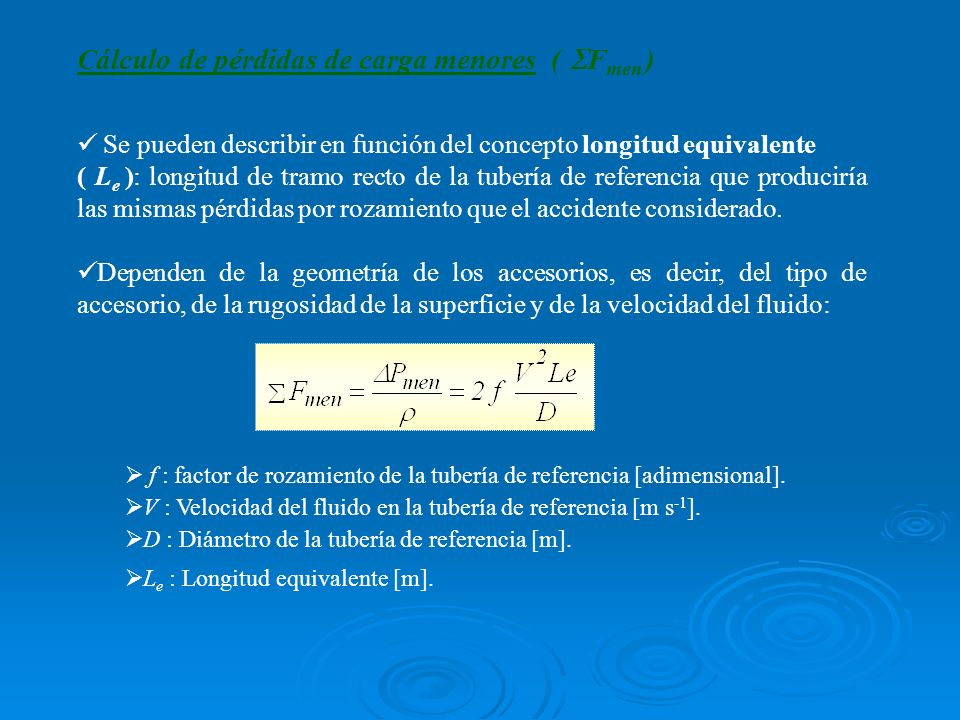

43 Cálculo de pérdidas de carga menores ( Fmen )
Se pueden describir en función del concepto longitud equivalente ( Le ): longitud de tramo recto de la tubería de referencia que produciría las mismas pérdidas por rozamiento que el accidente considerado. Dependen de la geometría de los accesorios, es decir, del tipo de accesorio, de la rugosidad de la superficie y de la velocidad del fluido: f : factor de rozamiento de la tubería de referencia [adimensional]. V : Velocidad del fluido en la tubería de referencia [m s-1]. D : Diámetro de la tubería de referencia [m].  Le : Longitud equivalente [m].

44 Determinación de la longitud equivalente de un accesorio (Le):
Pérdida de energía por rozamiento total ( Ftotal )

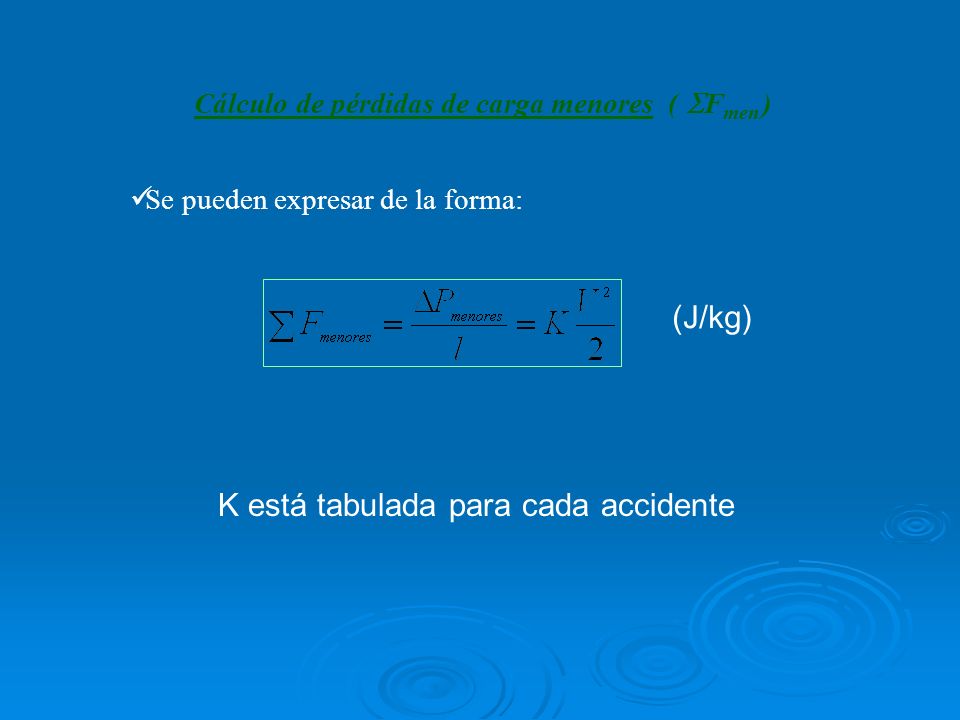

45 K está tabulada para cada accidente
Cálculo de pérdidas de carga menores ( Fmen ) Se pueden expresar de la forma: (J/kg) K está tabulada para cada accidente

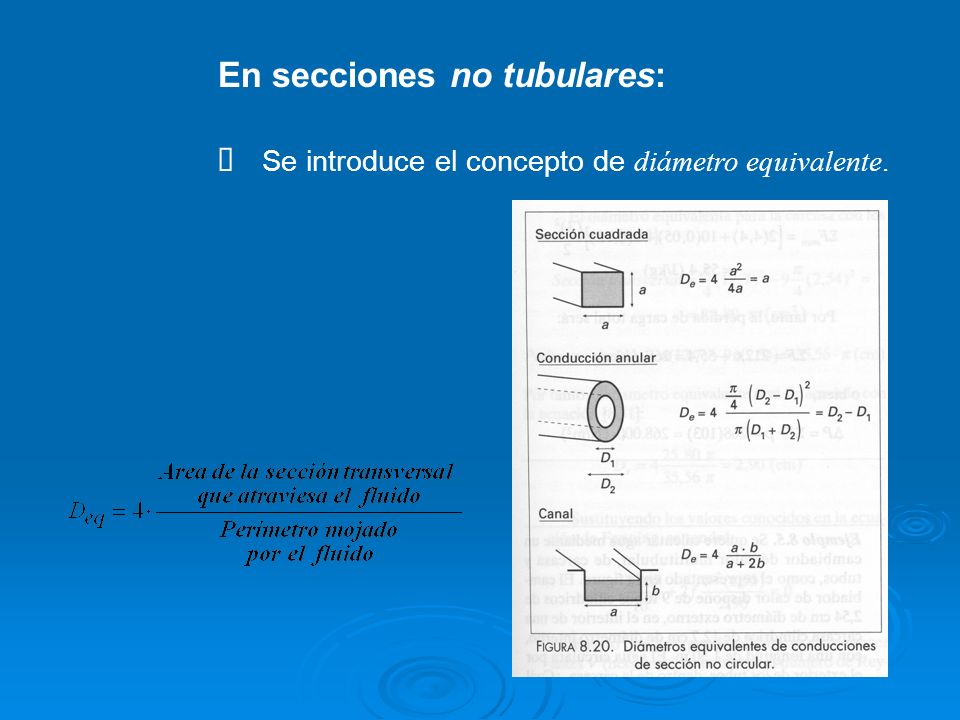

46 En secciones no tubulares:
ü            Se introduce el concepto de diámetro equivalente.

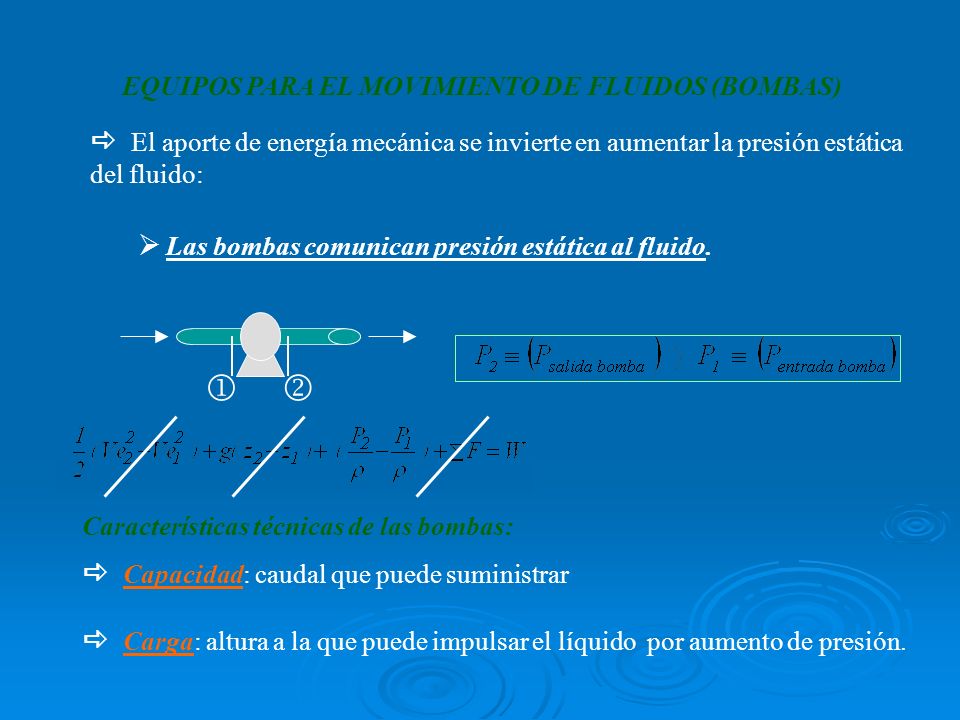

47   EQUIPOS PARA EL MOVIMIENTO DE FLUIDOS (BOMBAS)
El aporte de energía mecánica se invierte en aumentar la presión estática del fluido: Las bombas comunican presión estática al fluido.   Características técnicas de las bombas: Capacidad: caudal que puede suministrar Carga: altura a la que puede impulsar el líquido por aumento de presión.

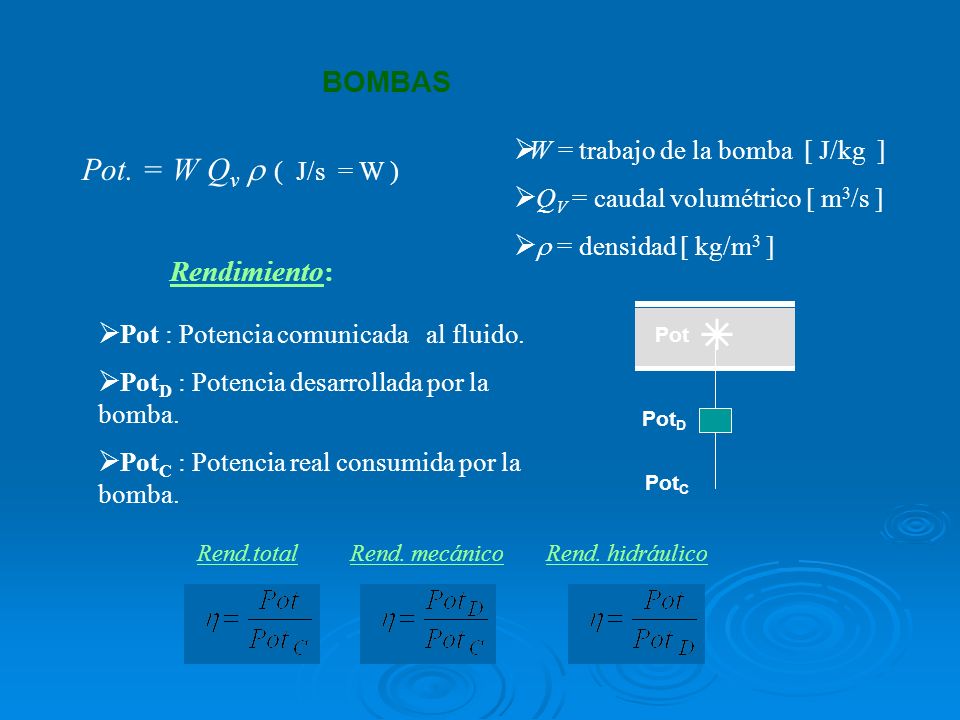

48  Pot. = W Qv  ( J/s = W ) BOMBAS Rendimiento:
W = trabajo de la bomba [ J/kg ] QV = caudal volumétrico [ m3/s ]  = densidad [ kg/m3 ] Pot. = W Qv  ( J/s = W ) Rendimiento: Rend.total Rend. mecánico Rend. hidráulico  Pot PotD PotC Pot : Potencia comunicada al fluido. PotD : Potencia desarrollada por la bomba. PotC : Potencia real consumida por la bomba.

49 BOMBAS Curvas características: Representaciones gráficas de las propiedades características de la bomba frente al caudal volumétrico del fluido impulsado. Carga real vs Capacidad: La presión de descarga del fluido disminuye con la velocidad del flujo. Consumo de potencia vs Capacidad: La potencia consumida aumenta con el caudal de fluido impulsado. Rendimiento vs Capacidad: El rendimiento disminuye para bajas y altas velocidades del fluido, y es máximo en la región de la capacidad especificada para la bomba Las desviaciones frente a la idealidad se deben a fricciones y fugas del fluido, pérdidas de choque, y a fricciones entre los componentes mecánicos de las bombas.

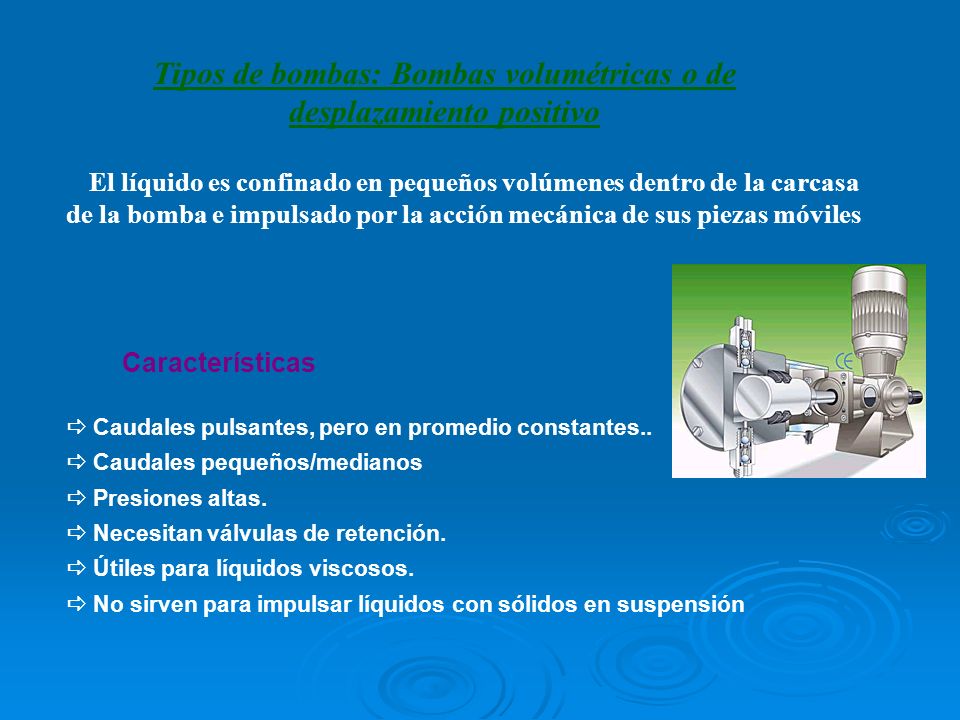

50 Tipos de bombas: Bombas volumétricas o de desplazamiento positivo
   El líquido es confinado en pequeños volúmenes dentro de la carcasa de la bomba e impulsado por la acción mecánica de sus piezas móviles Características Caudales pulsantes, pero en promedio constantes.. Caudales pequeños/medianos Presiones altas. Necesitan válvulas de retención. Útiles para líquidos viscosos. No sirven para impulsar líquidos con sólidos en suspensión

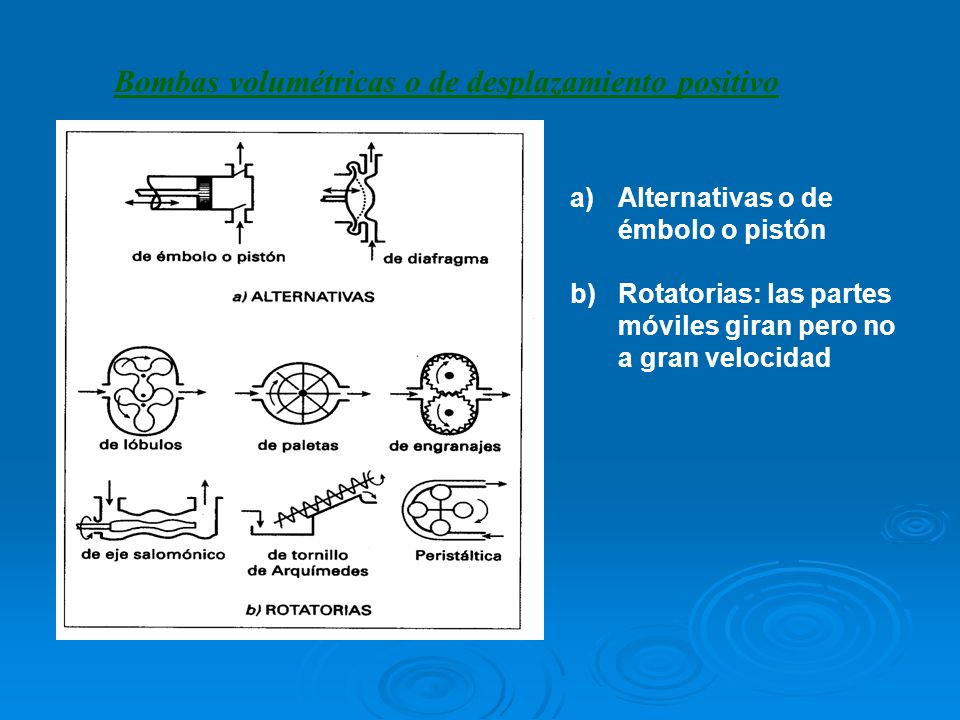

51 Bombas volumétricas o de desplazamiento positivo
Alternativas o de émbolo o pistón Rotatorias: las partes móviles giran pero no a gran velocidad

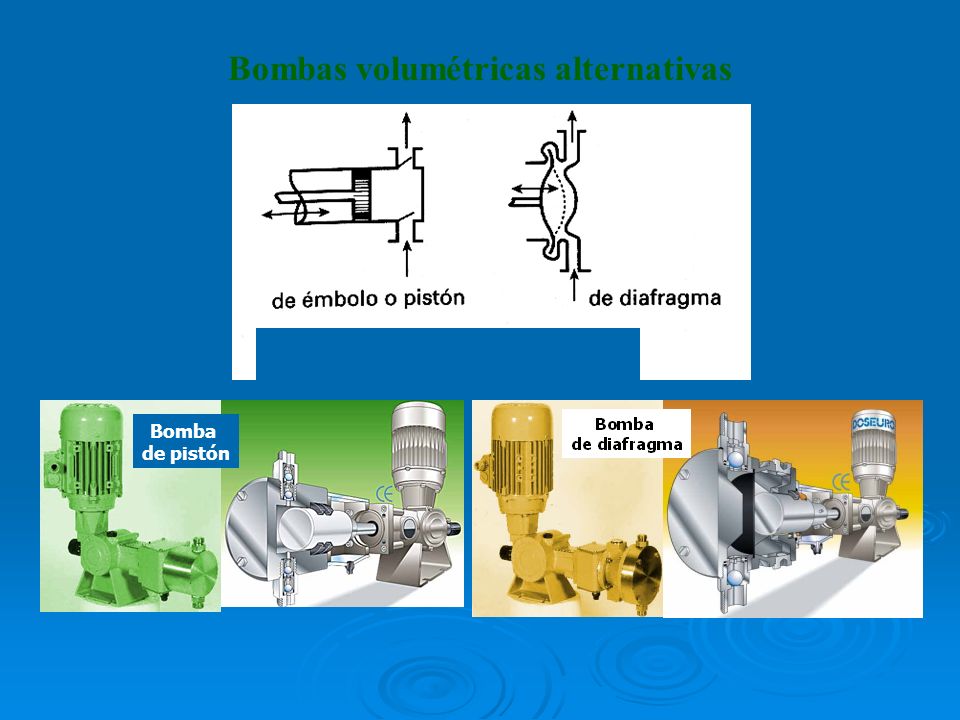

52 Bombas volumétricas alternativas
Bombas volumétricas alternativas Bomba de pistón

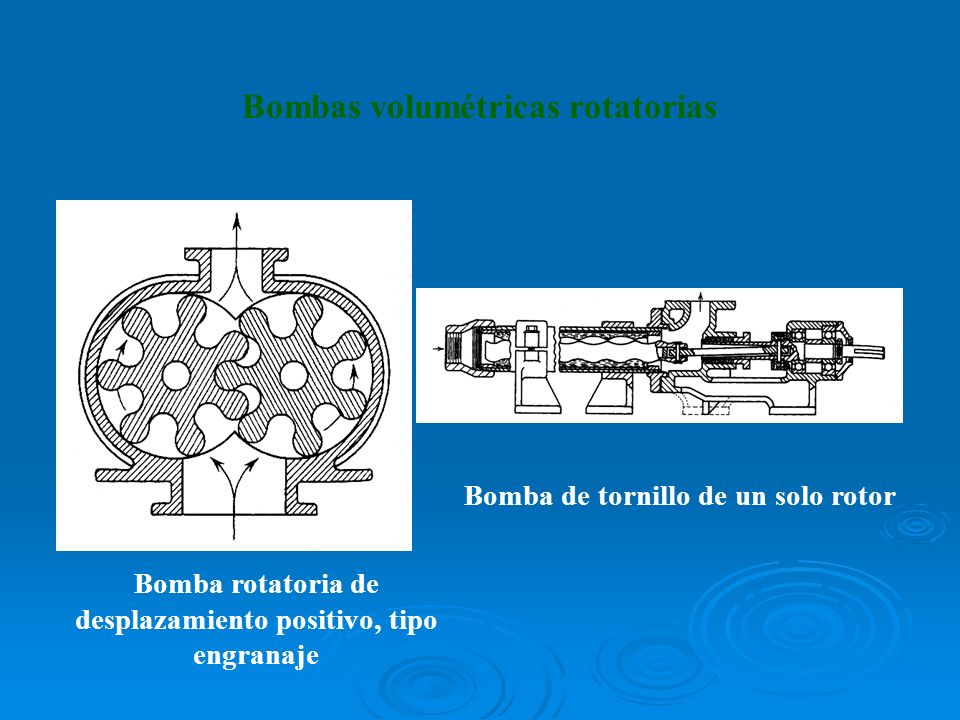

53 Bombas volumétricas rotatorias
Bomba de tornillo de un solo rotor Bomba rotatoria de desplazamiento positivo, tipo engranaje

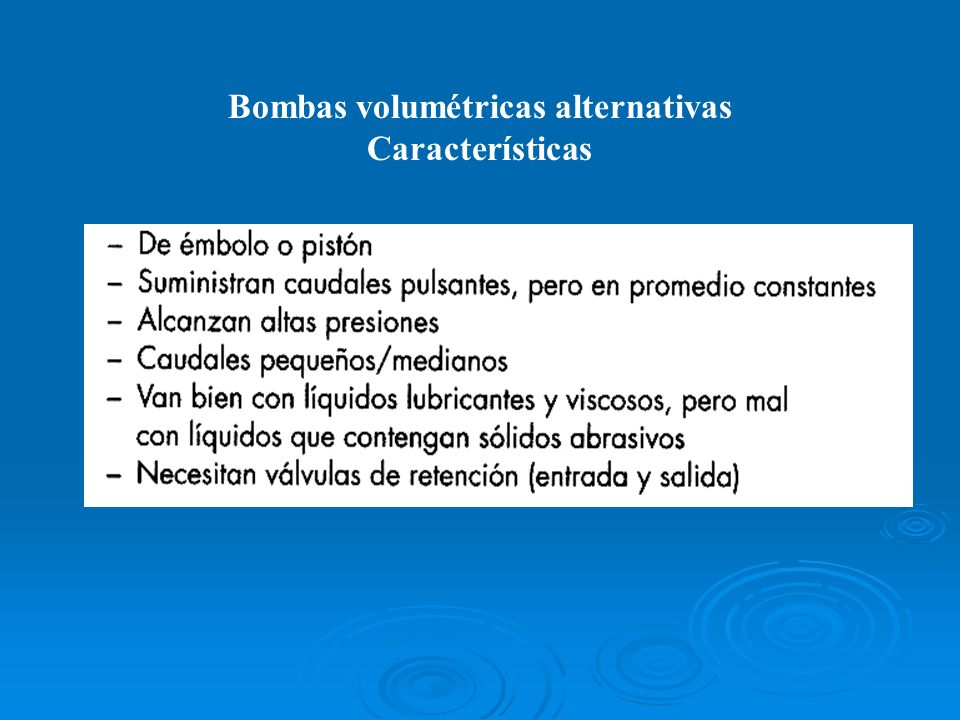

54 Bombas volumétricas alternativas
Características

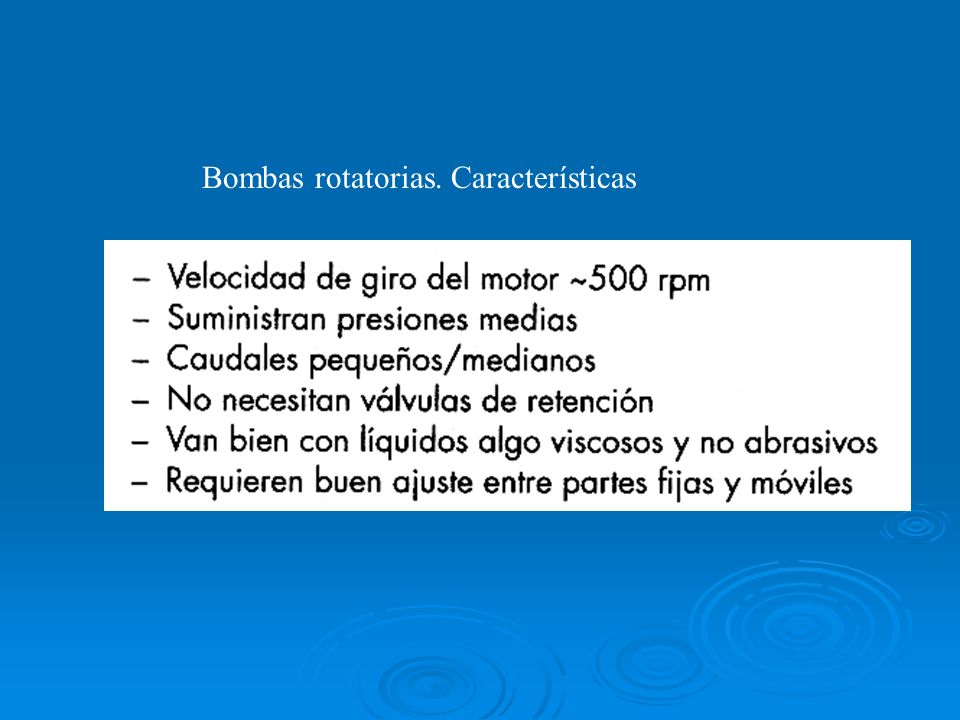

55 Bombas rotatorias. Características

56 Tipos de bombas: Bombas centrífugas
Comunican energía cinética al fluido que transforman en presión Características: En las bombas centrífugas existe una relación inversa entre la capacidad (caudal) y la carga.

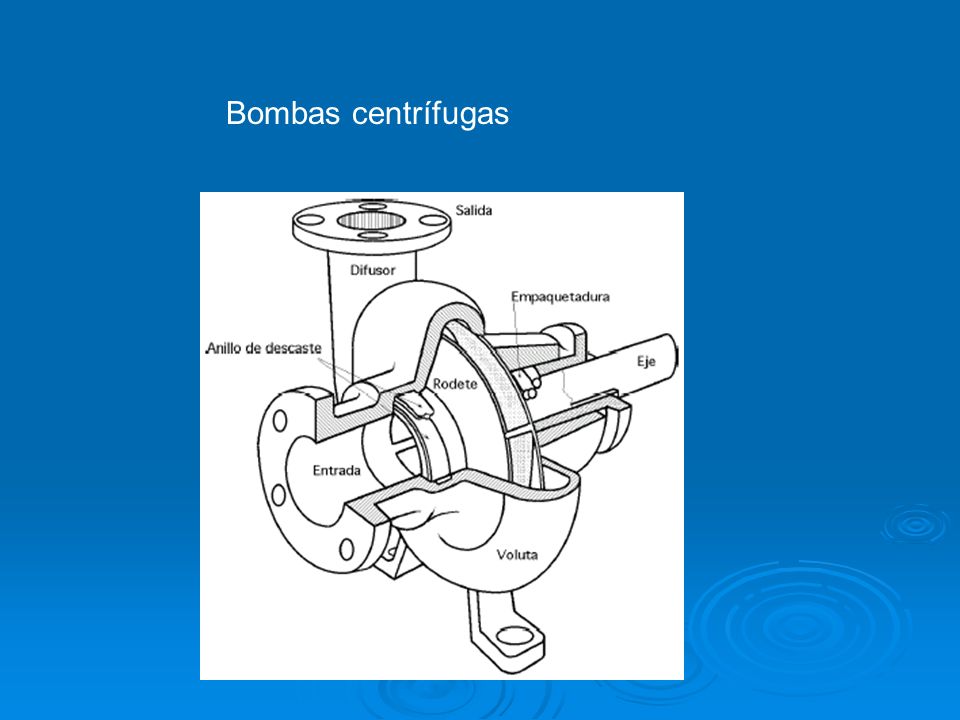

57 Bombas centrífugas

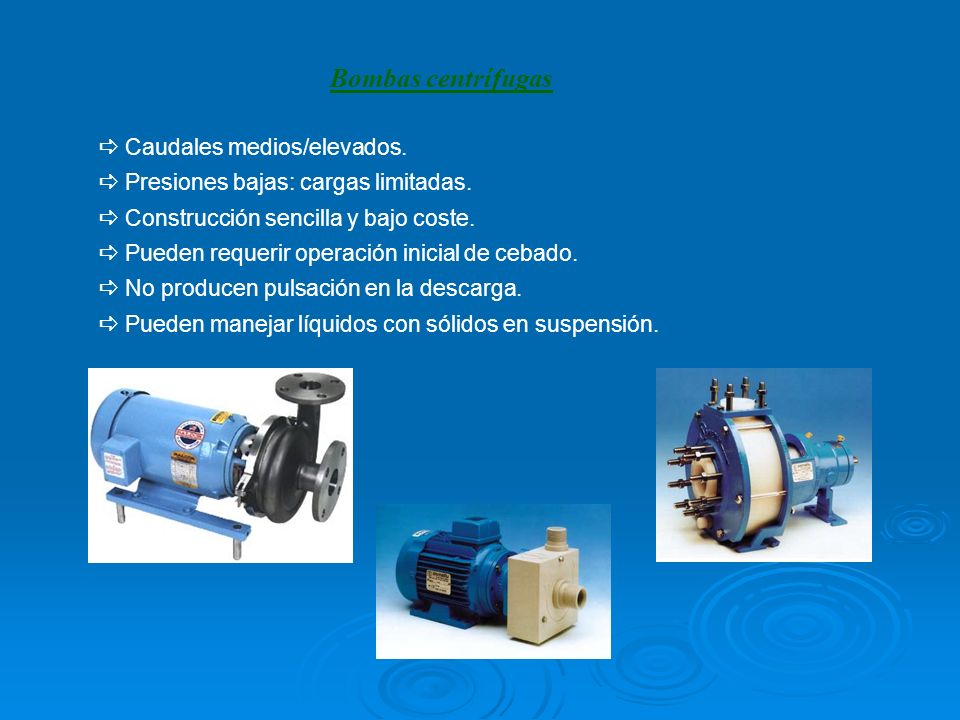

58 Bombas centrífugas Caudales medios/elevados.
Presiones bajas: cargas limitadas. Construcción sencilla y bajo coste. Pueden requerir operación inicial de cebado. No producen pulsación en la descarga. Pueden manejar líquidos con sólidos en suspensión.

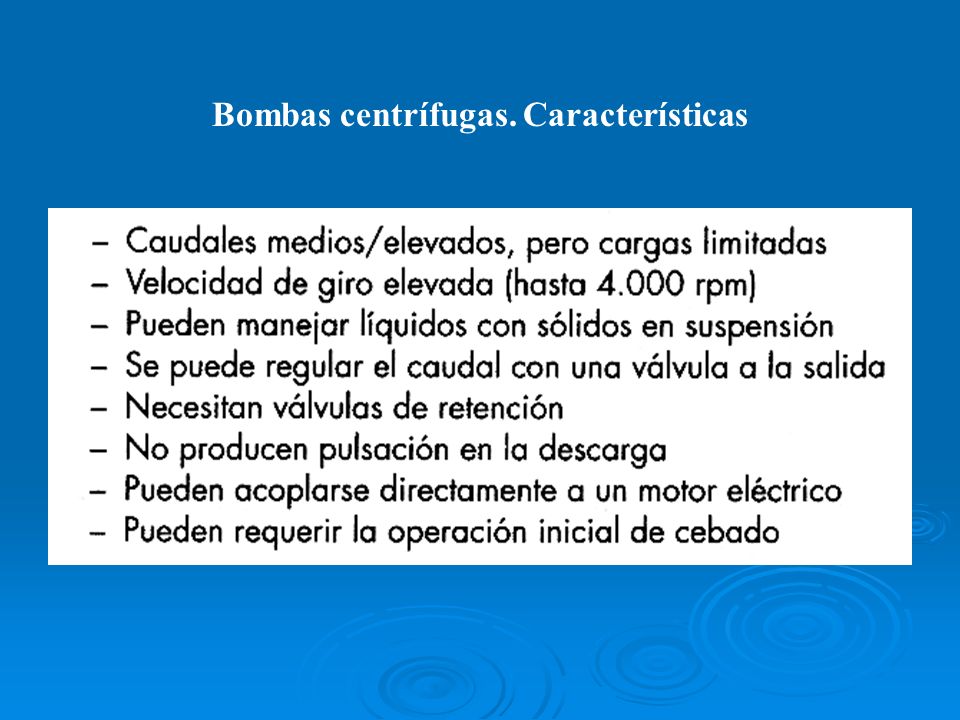

59 Bombas centrífugas. Características

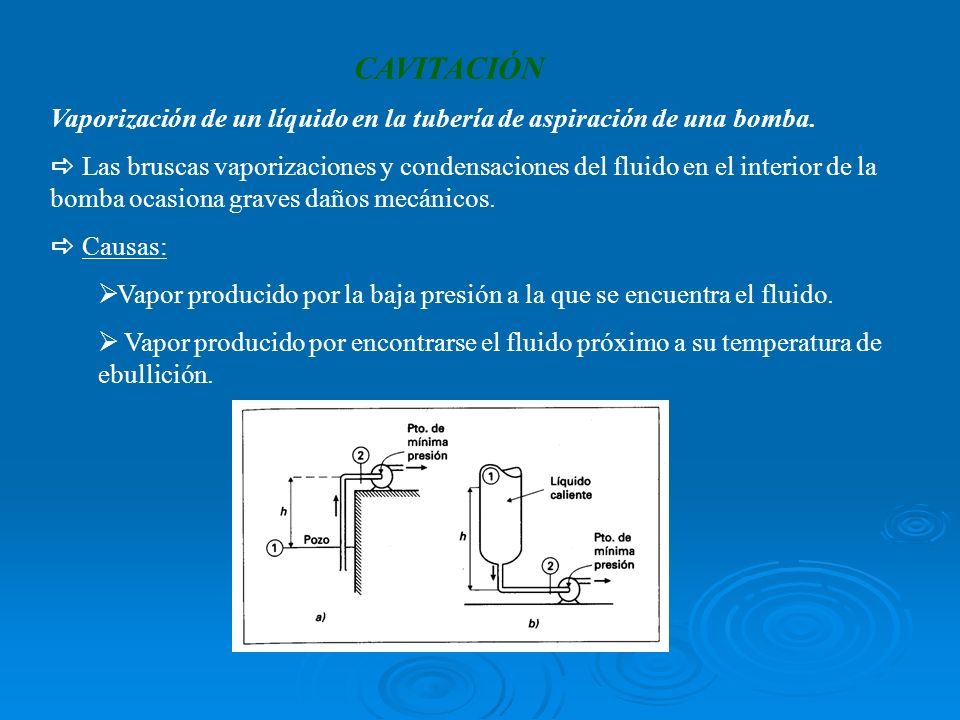

60 CAVITACIÓN Vaporización de un líquido en la tubería de aspiración de una bomba. Las bruscas vaporizaciones y condensaciones del fluido en el interior de la bomba ocasiona graves daños mecánicos. Causas: Vapor producido por la baja presión a la que se encuentra el fluido. Vapor producido por encontrarse el fluido próximo a su temperatura de ebullición.

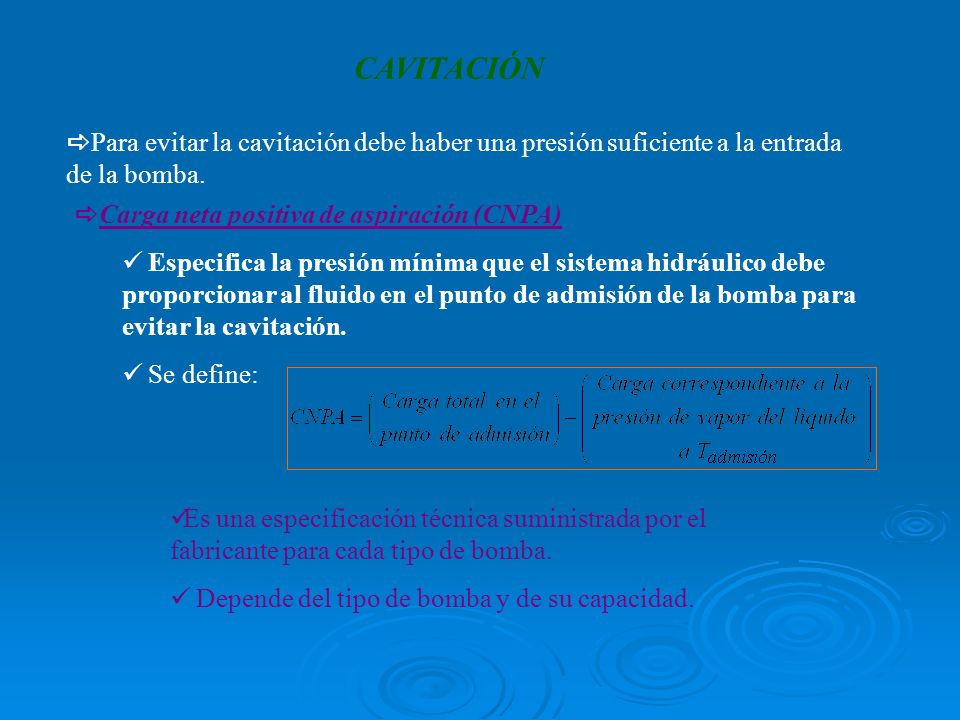

61 CAVITACIÓN Para evitar la cavitación debe haber una presión suficiente a la entrada de la bomba. Carga neta positiva de aspiración (CNPA) Especifica la presión mínima que el sistema hidráulico debe proporcionar al fluido en el punto de admisión de la bomba para evitar la cavitación. Se define: Es una especificación técnica suministrada por el fabricante para cada tipo de bomba. Depende del tipo de bomba y de su capacidad.

62 (CNPA)inst.< (CNPA)bomba
CAVITACIÓN Carga neta positiva de aspiración (CNPA) Si la CNPA proporcionada por el sistema es inferior a la CNPA requerida por la bomba, se produce la cavitación: Si (CNPA)inst.< (CNPA)bomba  Cavitación

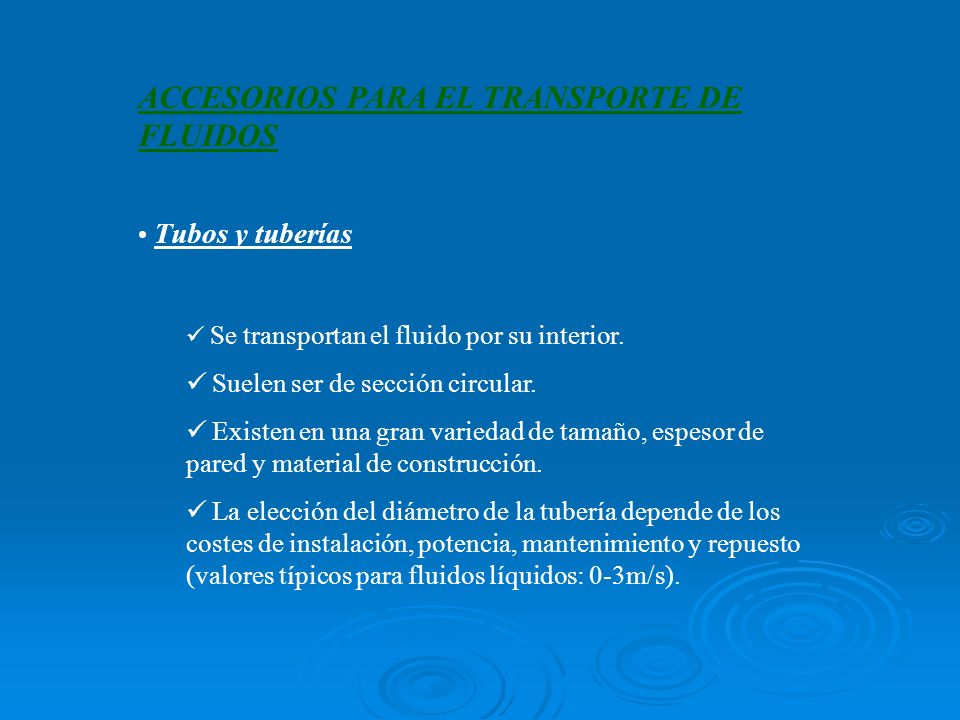

63 ACCESORIOS PARA EL TRANSPORTE DE FLUIDOS
Tubos y tuberías Se transportan el fluido por su interior. Suelen ser de sección circular. Existen en una gran variedad de tamaño, espesor de pared y material de construcción. La elección del diámetro de la tubería depende de los costes de instalación, potencia, mantenimiento y repuesto (valores típicos para fluidos líquidos: 0-3m/s).

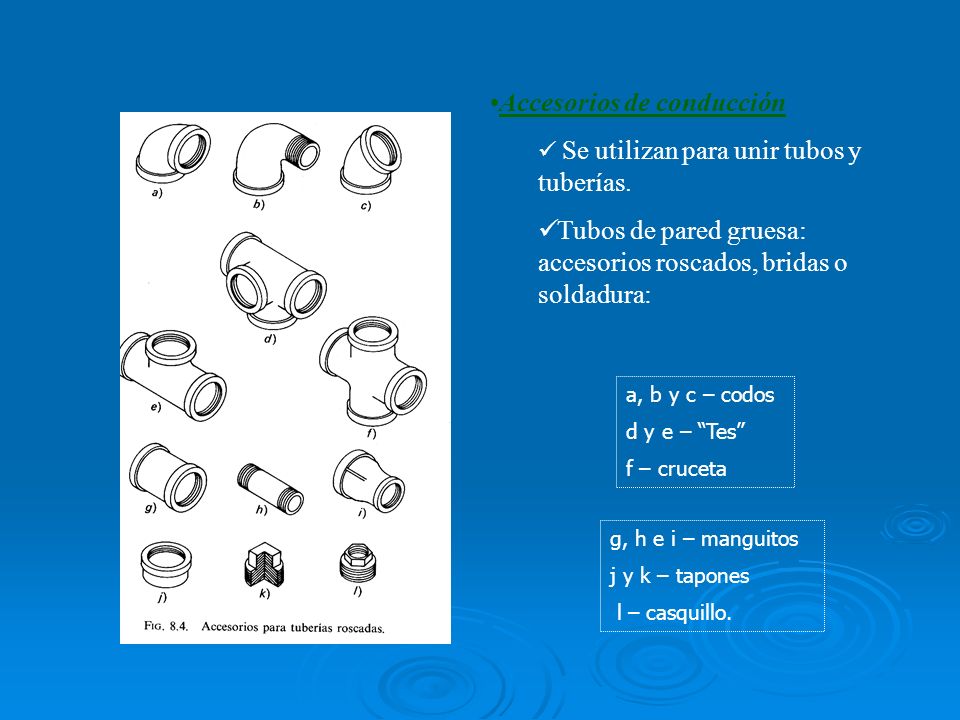

64 Accesorios de conducción
Se utilizan para unir tubos y tuberías. Tubos de pared gruesa: accesorios roscados, bridas o soldadura: a, b y c – codos d y e – “Tes” f – cruceta g, h e i – manguitos j y k – tapones l – casquillo.

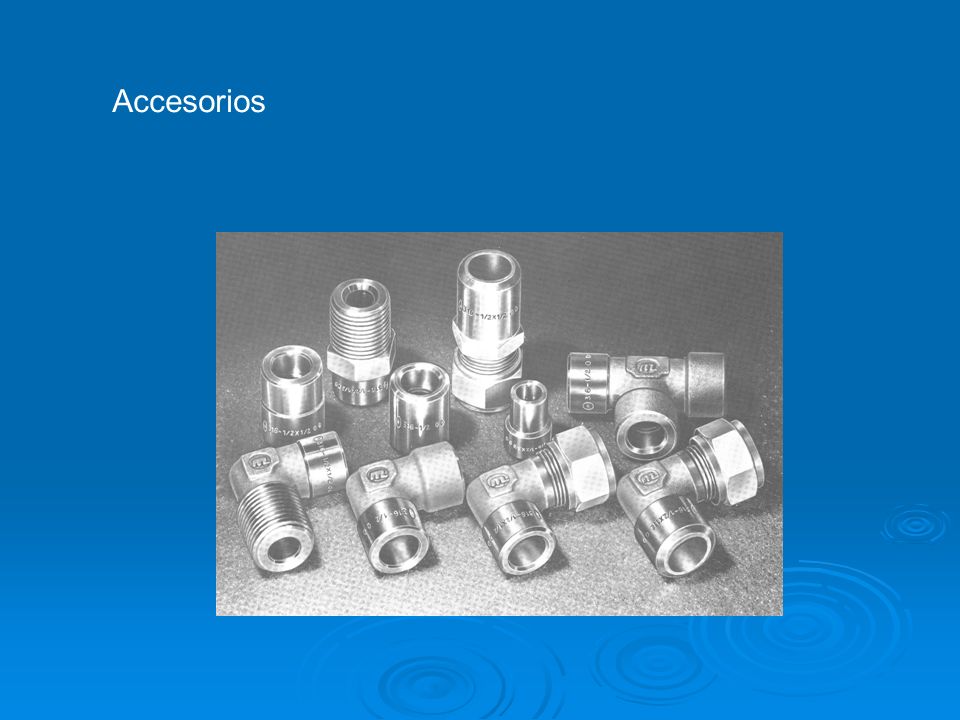

65 Accesorios

66 Accesorios

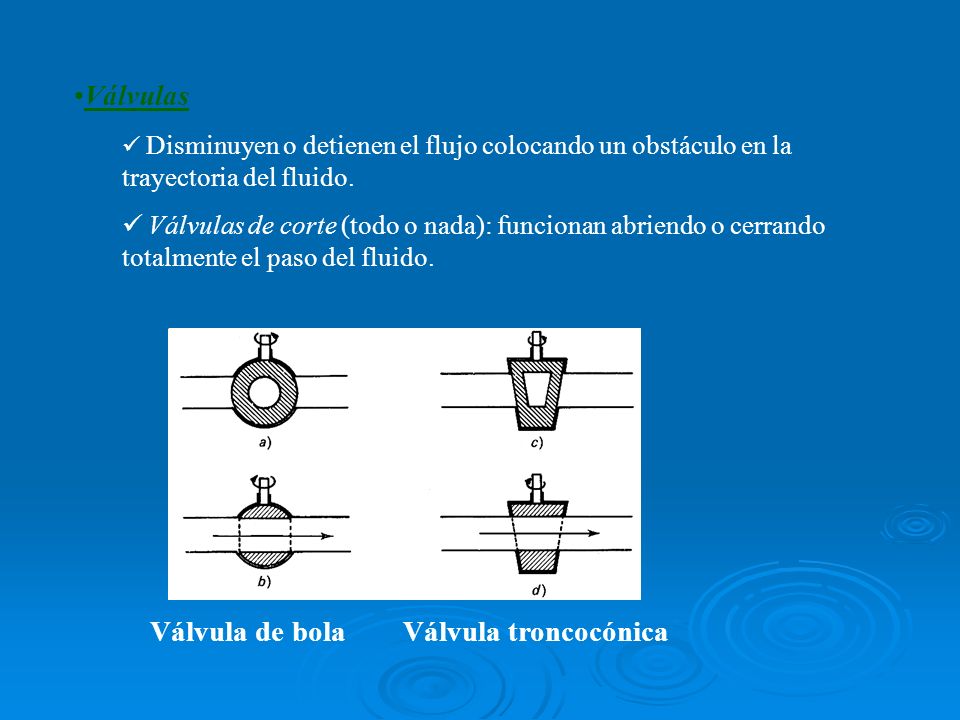

67 Válvulas Válvula de bola Válvula troncocónica
Disminuyen o detienen el flujo colocando un obstáculo en la trayectoria del fluido. Válvulas de corte (todo o nada): funcionan abriendo o cerrando totalmente el paso del fluido. Válvula de bola Válvula troncocónica

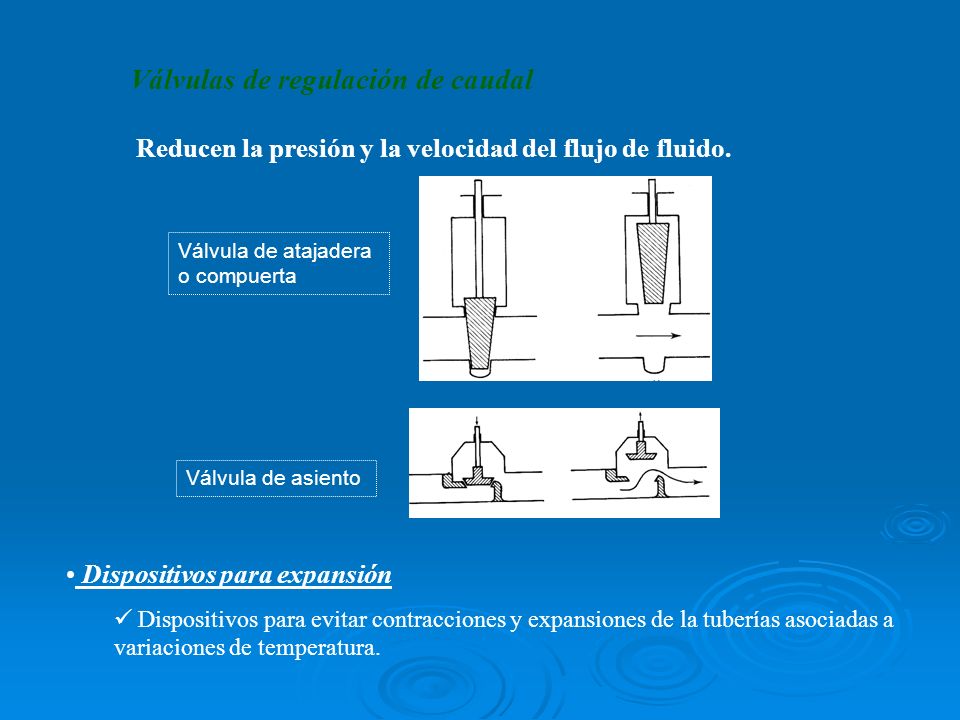

68 Válvulas de regulación de caudal
Reducen la presión y la velocidad del flujo de fluido. Válvula de atajadera o compuerta Válvula de asiento Dispositivos para expansión Dispositivos para evitar contracciones y expansiones de la tuberías asociadas a variaciones de temperatura.

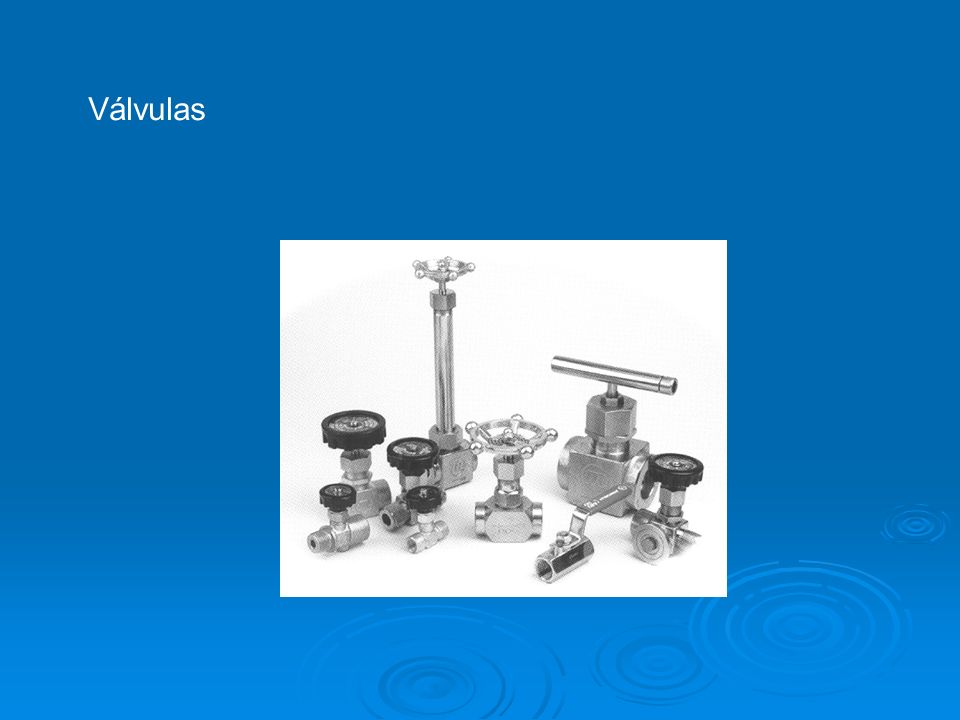

69 Válvulas

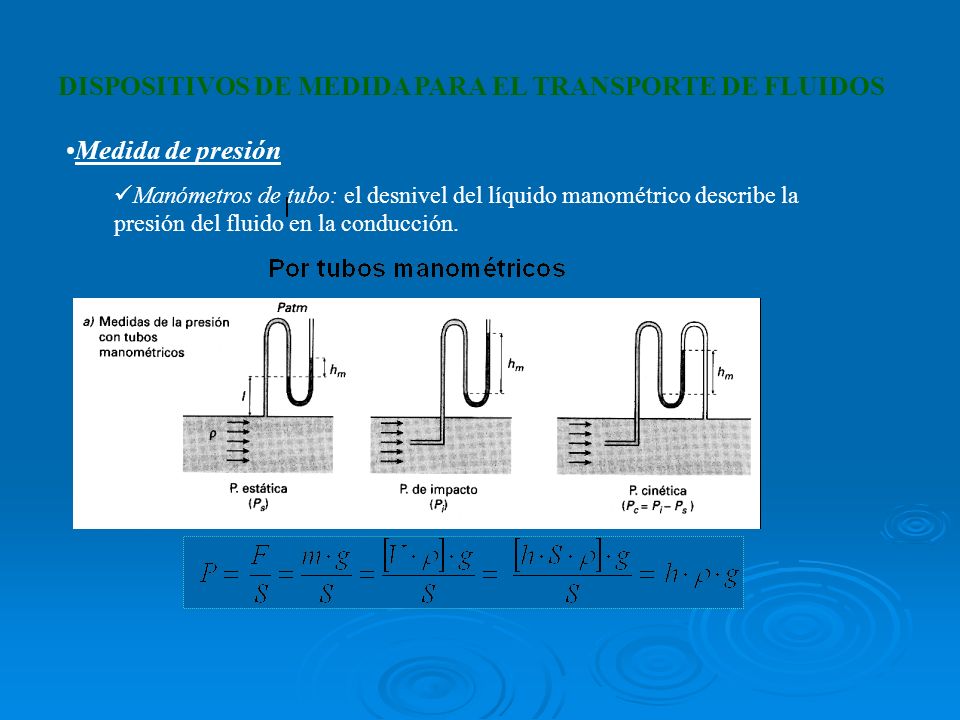

70 DISPOSITIVOS DE MEDIDA PARA EL TRANSPORTE DE FLUIDOS
Medida de presión Manómetros de tubo: el desnivel del líquido manométrico describe la presión del fluido en la conducción.

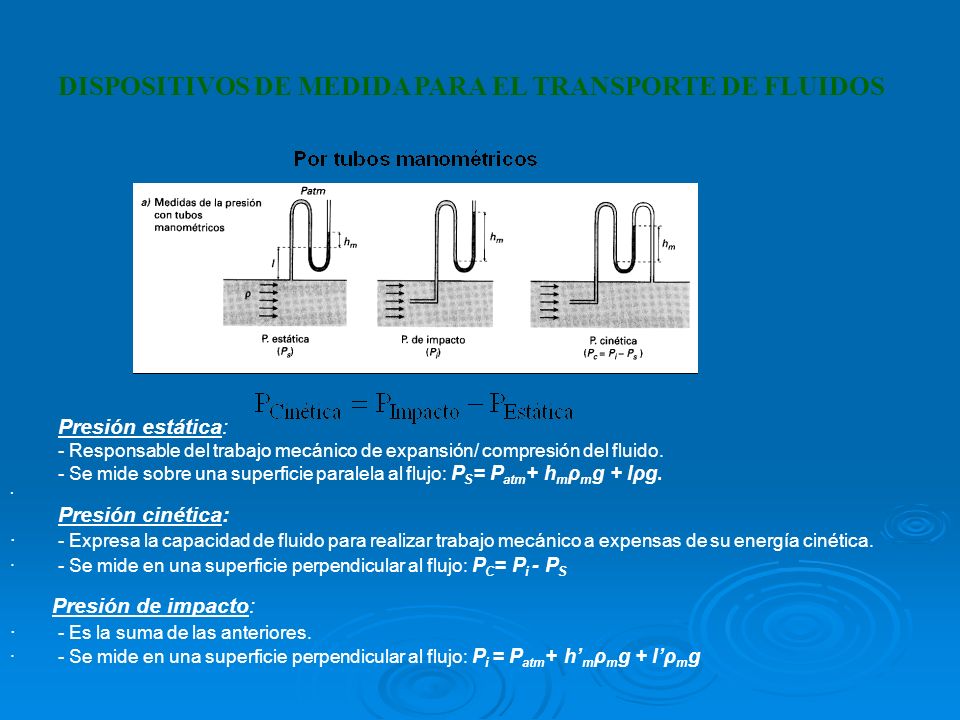

71 DISPOSITIVOS DE MEDIDA PARA EL TRANSPORTE DE FLUIDOS
Presión estática: - Responsable del trabajo mecánico de expansión/ compresión del fluido. - Se mide sobre una superficie paralela al flujo: PS= Patm+ hmρmg + lρg. ·       Presión cinética: ·     - Expresa la capacidad de fluido para realizar trabajo mecánico a expensas de su energía cinética. ·     - Se mide en una superficie perpendicular al flujo: PC= Pi - PS      Presión de impacto: ·     - Es la suma de las anteriores. ·     - Se mide en una superficie perpendicular al flujo: Pi = Patm+ h’mρmg + l’ρmg

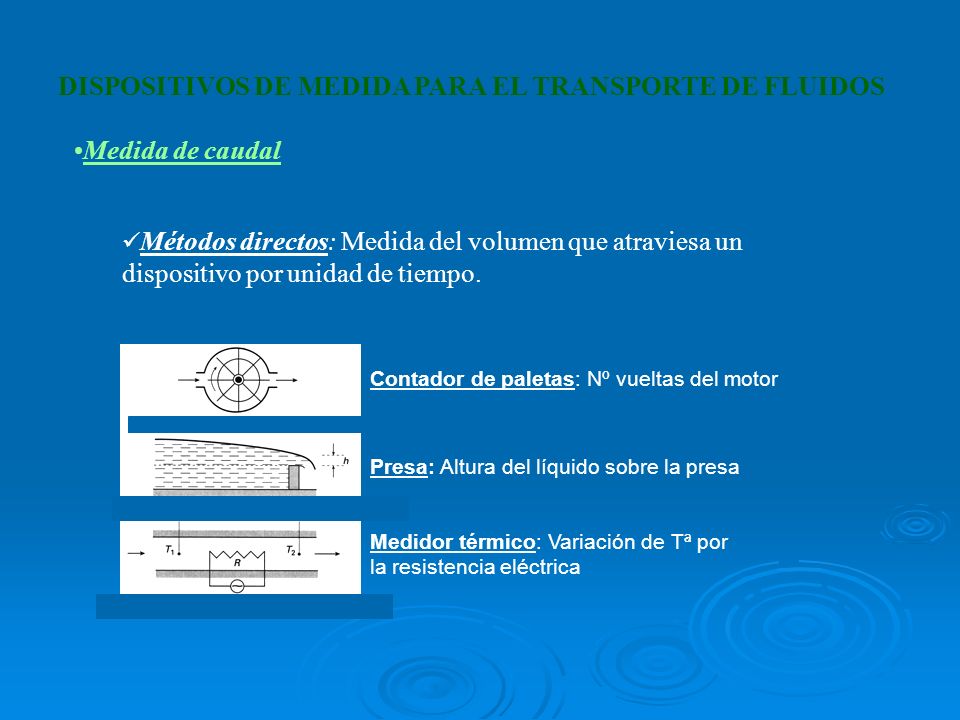

72 DISPOSITIVOS DE MEDIDA PARA EL TRANSPORTE DE FLUIDOS
Medida de caudal Métodos directos: Medida del volumen que atraviesa un dispositivo por unidad de tiempo. Contador de paletas: Nº vueltas del motor Presa: Altura del líquido sobre la presa Medidor térmico: Variación de Tª por la resistencia eléctrica

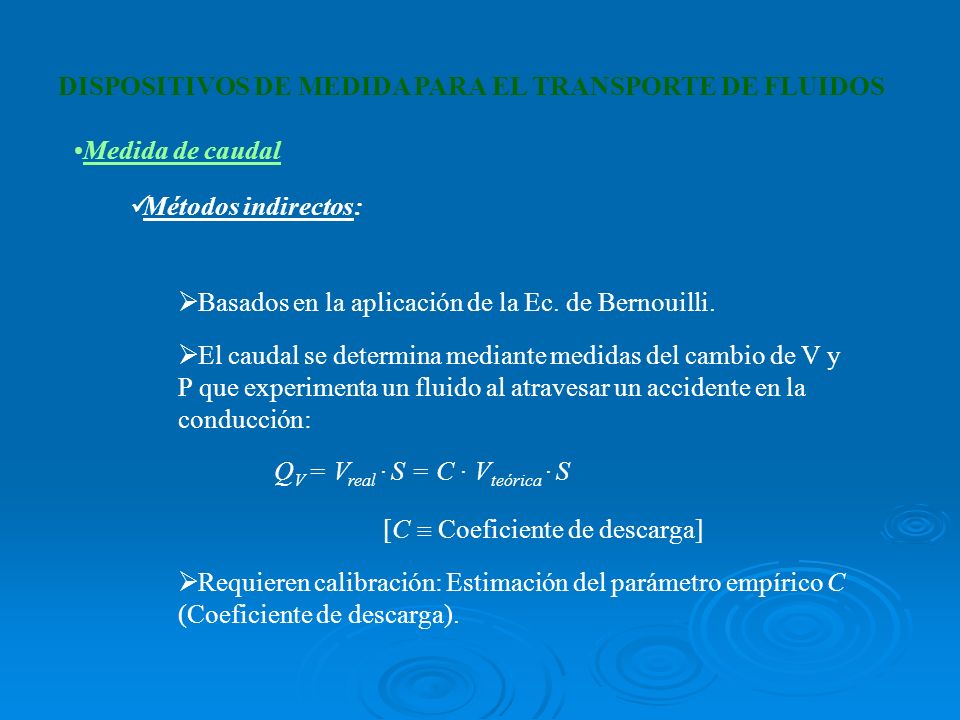

73 DISPOSITIVOS DE MEDIDA PARA EL TRANSPORTE DE FLUIDOS
Medida de caudal Métodos indirectos: Basados en la aplicación de la Ec. de Bernouilli. El caudal se determina mediante medidas del cambio de V y P que experimenta un fluido al atravesar un accidente en la conducción: QV = Vreal · S = C · Vteórica · S [C  Coeficiente de descarga] Requieren calibración: Estimación del parámetro empírico C (Coeficiente de descarga).

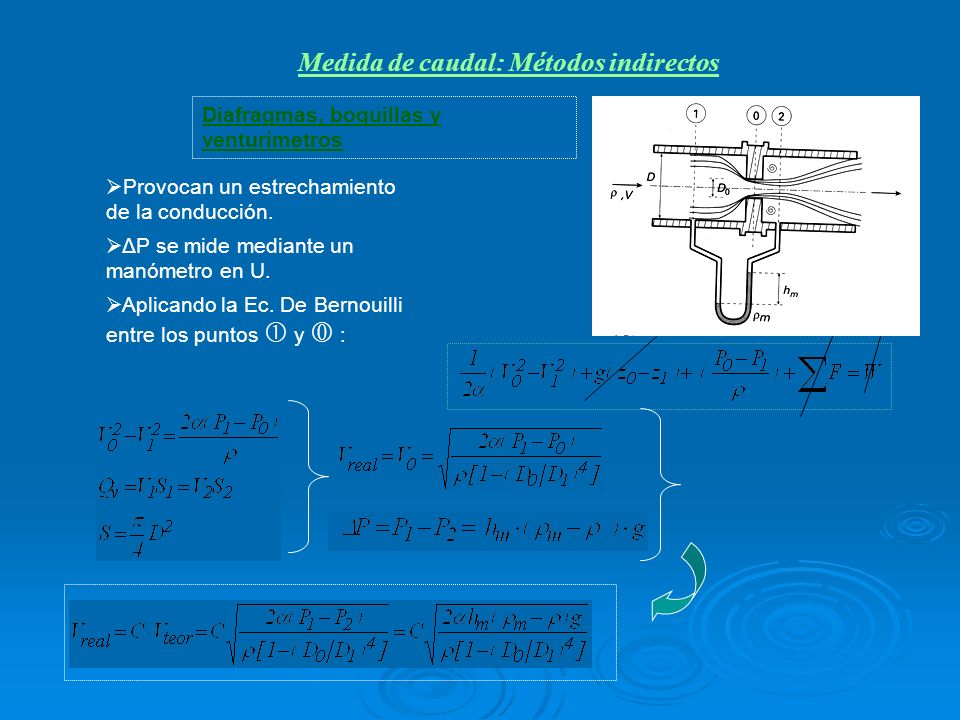

74 Medida de caudal: Métodos indirectos
Diafragmas, boquillas y venturímetros Provocan un estrechamiento de la conducción. ΔP se mide mediante un manómetro en U. Aplicando la Ec. De Bernouilli entre los puntos  y  :

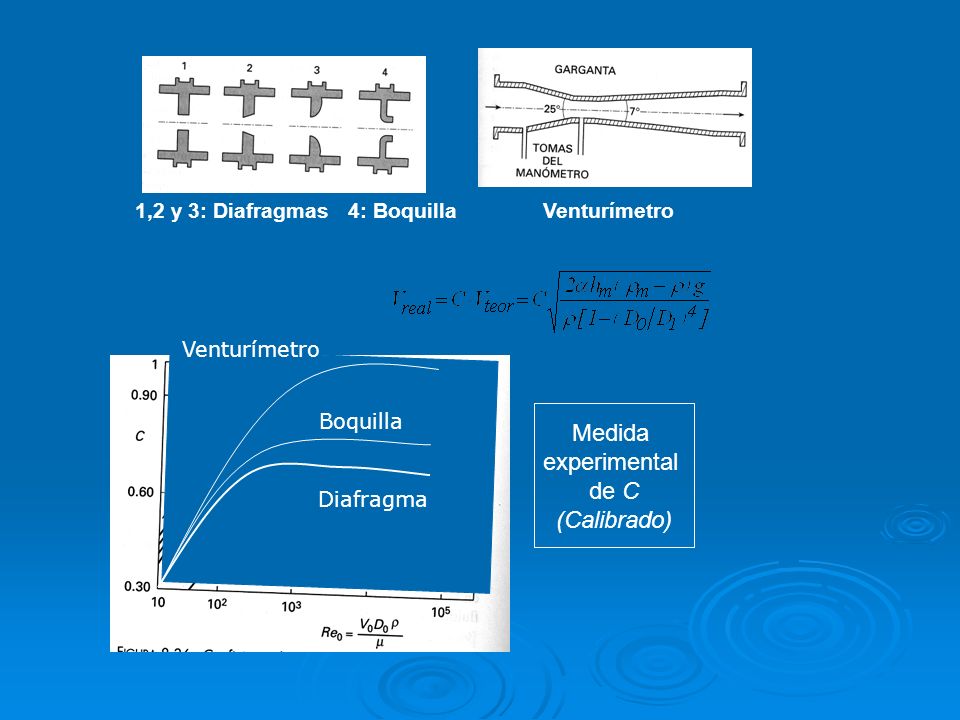

75 Medida experimental de C (Calibrado)
1,2 y 3: Diafragmas 4: Boquilla Venturímetro Venturímetro Boquilla Medida experimental de C (Calibrado) Diafragma

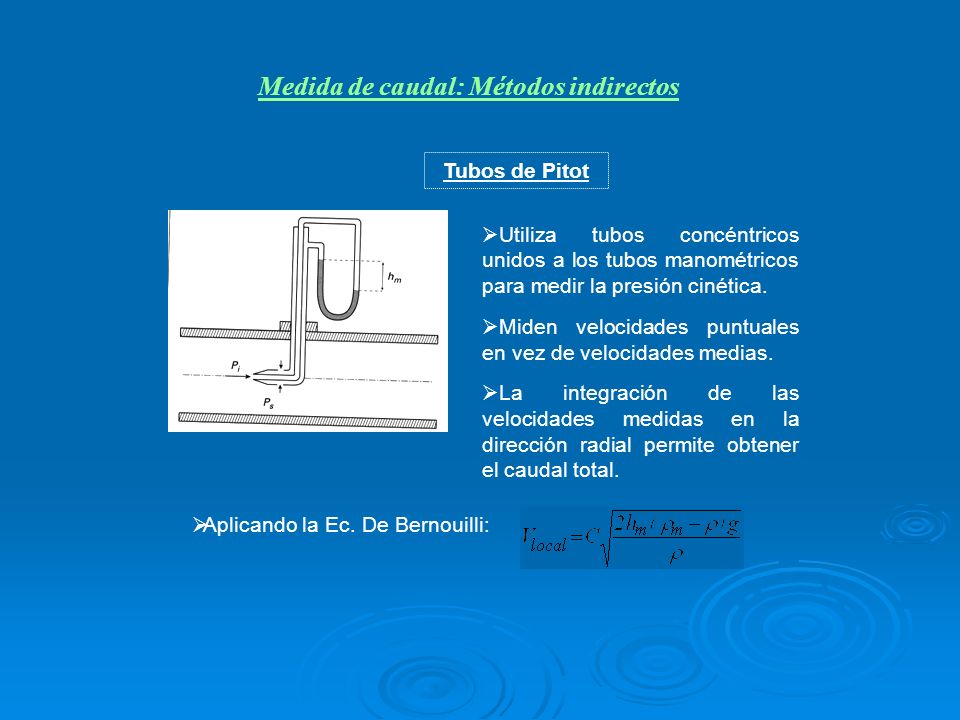

76 Medida de caudal: Métodos indirectos
Tubos de Pitot Utiliza tubos concéntricos unidos a los tubos manométricos para medir la presión cinética. Miden velocidades puntuales en vez de velocidades medias. La integración de las velocidades medidas en la dirección radial permite obtener el caudal total. Aplicando la Ec. De Bernouilli:

77 Medida de caudal: Métodos indirectos
Rotámetros Suponen un estrechamiento de sección variable en la conducción. El flotador dentro de la sección cónica es desplazado a diferente altura en función del caudal.  Se mantiene constante la presión.

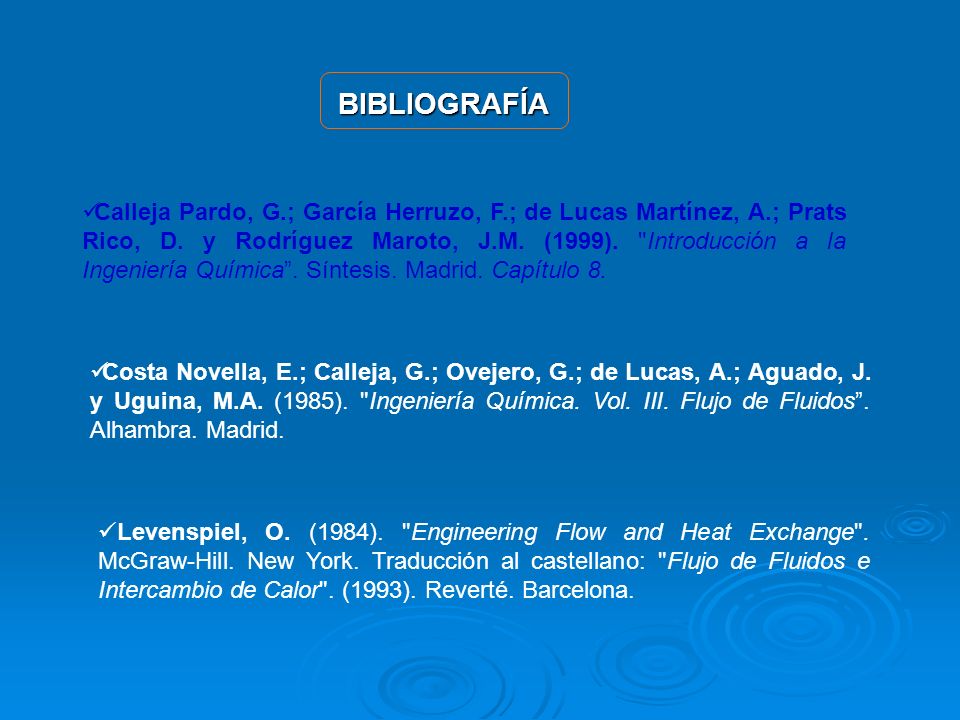

78 BIBLIOGRAFÍA Calleja Pardo, G.; García Herruzo, F.; de Lucas Martínez, A.; Prats Rico, D. y Rodríguez Maroto, J.M. (1999). "Introducción a la Ingeniería Química”. Síntesis. Madrid. Capítulo 8. Costa Novella, E.; Calleja, G.; Ovejero, G.; de Lucas, A.; Aguado, J. y Uguina, M.A. (1985). "Ingeniería Química. Vol. III. Flujo de Fluidos”. Alhambra. Madrid. Levenspiel, O. (1984). "Engineering Flow and Heat Exchange". McGraw-Hill. New York. Traducción al castellano: "Flujo de Fluidos e Intercambio de Calor". (1993). Reverté. Barcelona.

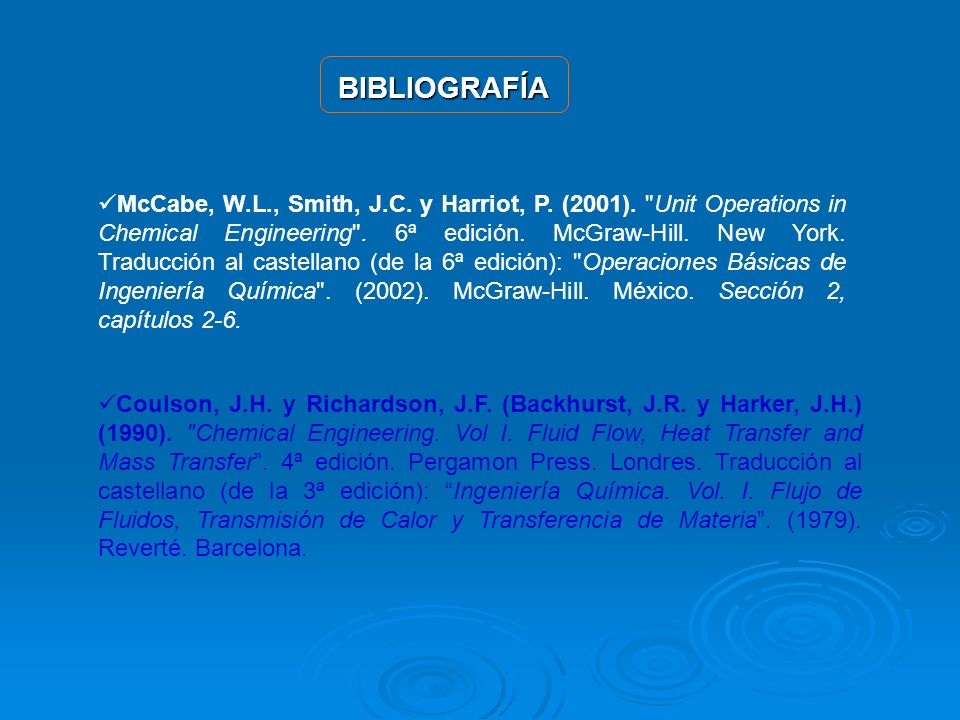

79 BIBLIOGRAFÍA McCabe, W.L., Smith, J.C. y Harriot, P. (2001). "Unit Operations in Chemical Engineering". 6ª edición. McGraw-Hill. New York. Traducción al castellano (de la 6ª edición): "Operaciones Básicas de Ingeniería Química". (2002). McGraw-Hill. México. Sección 2, capítulos 2-6. Coulson, J.H. y Richardson, J.F. (Backhurst, J.R. y Harker, J.H.) (1990). "Chemical Engineering. Vol I. Fluid Flow, Heat Transfer and Mass Transfer”. 4ª edición. Pergamon Press. Londres. Traducción al castellano (de la 3ª edición): “Ingeniería Química. Vol. I. Flujo de Fluidos, Transmisión de Calor y Transferencia de Materia”. (1979). Reverté. Barcelona.
