1 CATEDRA DE MECANICA DE LOS FLUIDOS FLUJO TURBULENTO EN CONDUCCIONES ABIERTAS Y CERRADAS

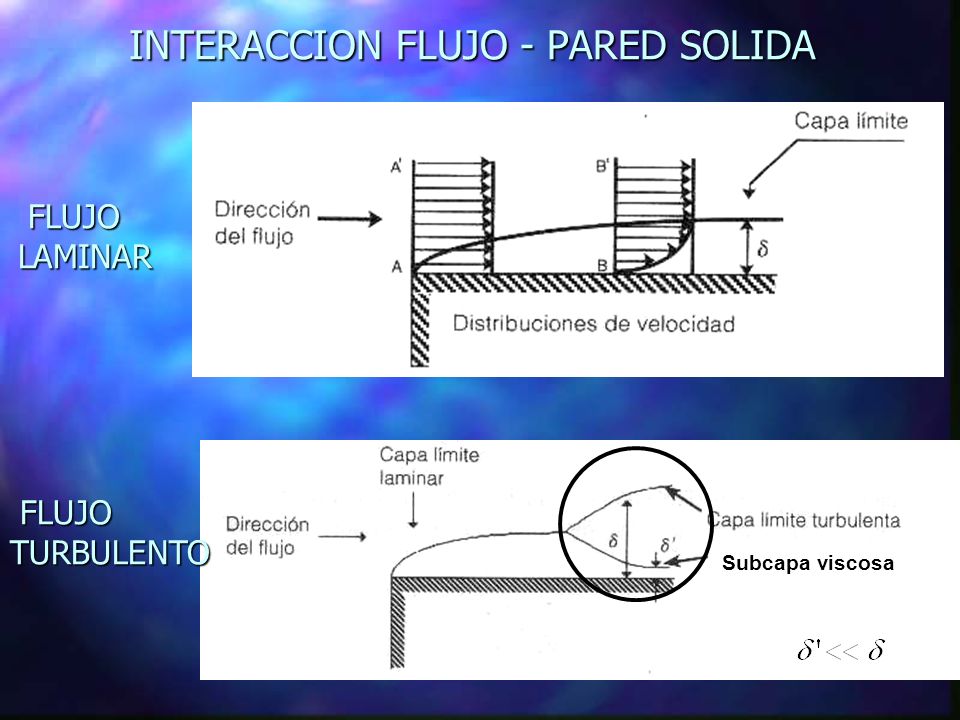

2 INTERACCION FLUJO - PARED SOLIDA FLUJO LAMINAR FLUJO LAMINAR FLUJO TURBULENTO FLUJO TURBULENTO Subcapa viscosa

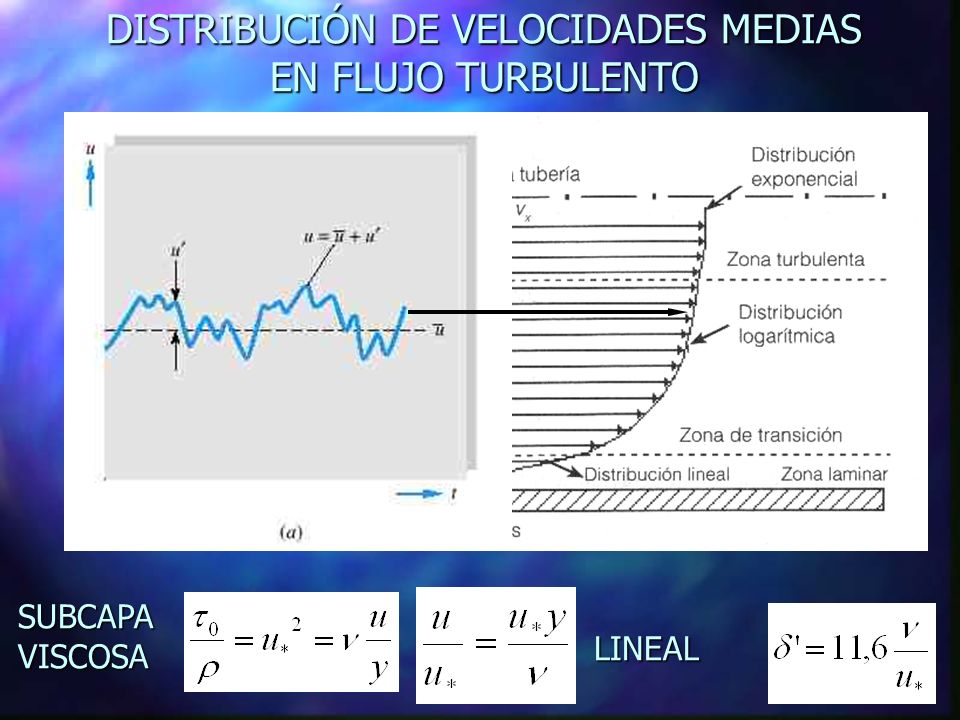

3 DISTRIBUCIÓN DE VELOCIDADES MEDIAS EN FLUJO TURBULENTO SUBCAPA VISCOSA LINEAL

4 HIDRAULICAMENTE LISO HIDRAULICAMENTE RUGOSO ZONA DE TRANSICIÓN Y TURBULENTA ZONA TURBULENTA

5 PERFILES DE VELOCIDADES EJEMPLO: ks= 0.3 mm; agua a 15ºC - = 1.14 x m 2 /s; d= 36) TRANSICION DE FLUJO LAMINAR A HIDRAULICAMENTE LISO TRANSICION DE FLUJO HIDRAULICAMENTE LISO A HIDRAULICAMENTE RUGOSO

6 SUBCAPA VISCOSA DISTRIBUCIÓN DE VELOCIDADES FLUJO TURBULENTO - RESUMEN ZONA DE TRANSICIÓN ZONA TURBULENTA HIDRAULICAMENTE LISO HIDRAULICAMENTE RUGOSO

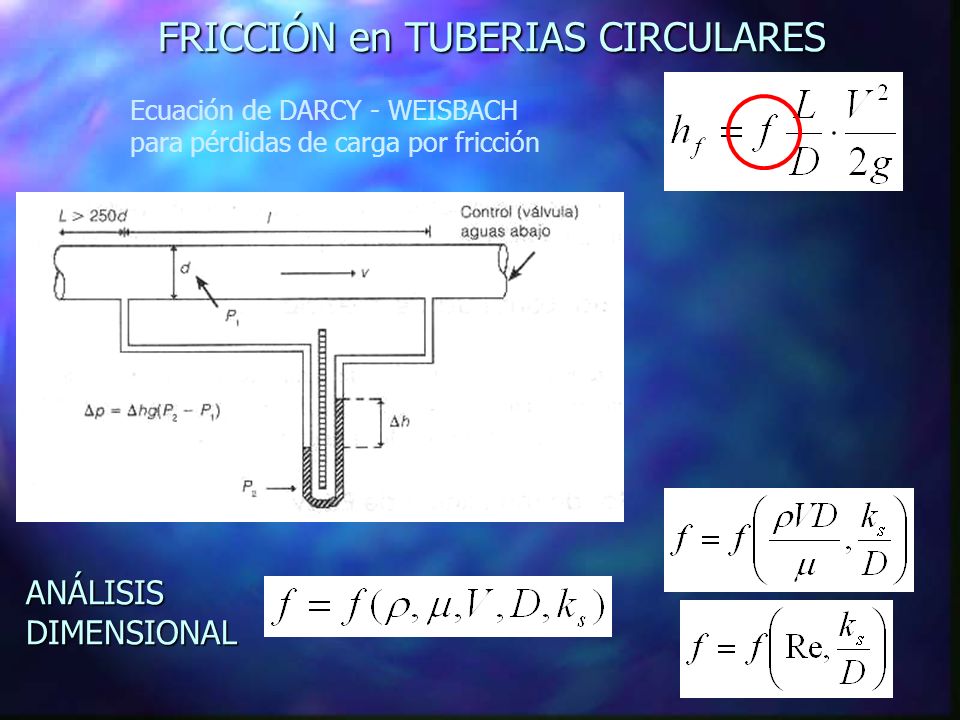

7 Ecuación de DARCY - WEISBACH para pérdidas de carga por fricción ANÁLISIS DIMENSIONAL FRICCIÓN en TUBERIAS CIRCULARES

8 EXPERIMENTOS EN TUBERIAS Diagrama de NIKURADSE (1933)

9 EXPERIMENTOS EN TUBERIAS CONCLUSIONES - Diagrama de NIKURADSE (1933) FLUJO LAMINAR - Re < 2000, f varía linealmente con Re FLUJO TURBULENTO - Cerca del Re crítico (2200) todas las curvas coinciden - Los tubos con mayor ks/d se separan mas rápidamente de la curva lisa debido a que cuando Re aumenta disminuye - Los flujos pasan en forma gradual de Flujo Hidráulicamente LISO a RUGOSO - Apenas se separa de la curva lisa f es una función compleja de Re y ks/d. Flujo TRANSICIONAL - cuando Re sigue aumentando las curvas se vuelven horizontales, es decir, que NO dependen de Re y sólo son función de ks/d

10 EXPERIMENTOS EN TUBERIAS REALES Diagrama de MOODY (1940) - Tomó los resultados de NIKURADSE para Re muy altos (curva horizontal) y encontró una relación f vs. ks/d para flujo altamente turbulento - Con diferentes materiales y diámetros comerciales pudo establecer el ks para cada uno en flujo hidráulicamente rugoso - Observó que la rugosidad real era muy diferente a la rugosidad artificial de Nikuradse

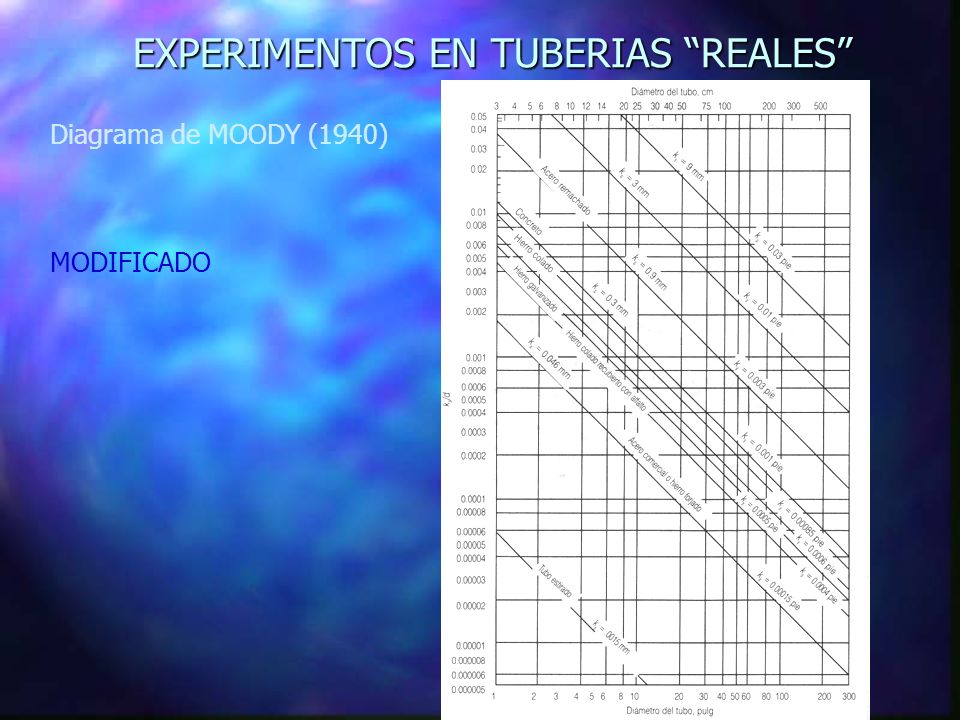

11 EXPERIMENTOS EN TUBERIAS REALES Diagrama de MOODY (1940) MODIFICADO

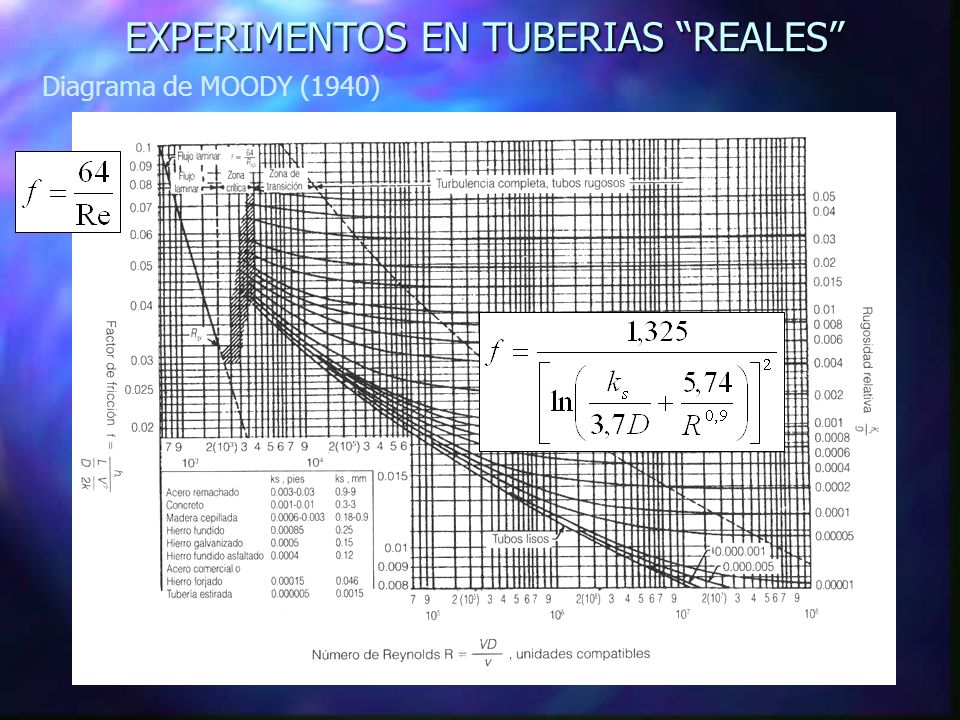

12 EXPERIMENTOS EN TUBERIAS REALES Diagrama de MOODY (1940)

13 VALORES DE ks EN MATERIALES COMERCIALES

14 DISEÑO DE TUBERIAS SIMPLES BERNOULLI

15 VALORES DE km EN ACCESORIOS COMERCIALES

16 BOMBAS EN SISTEMAS DE TUBERIAS

17 Curva de la Bomba y Eficiencia (en gral. Suministrados por el fabricante)

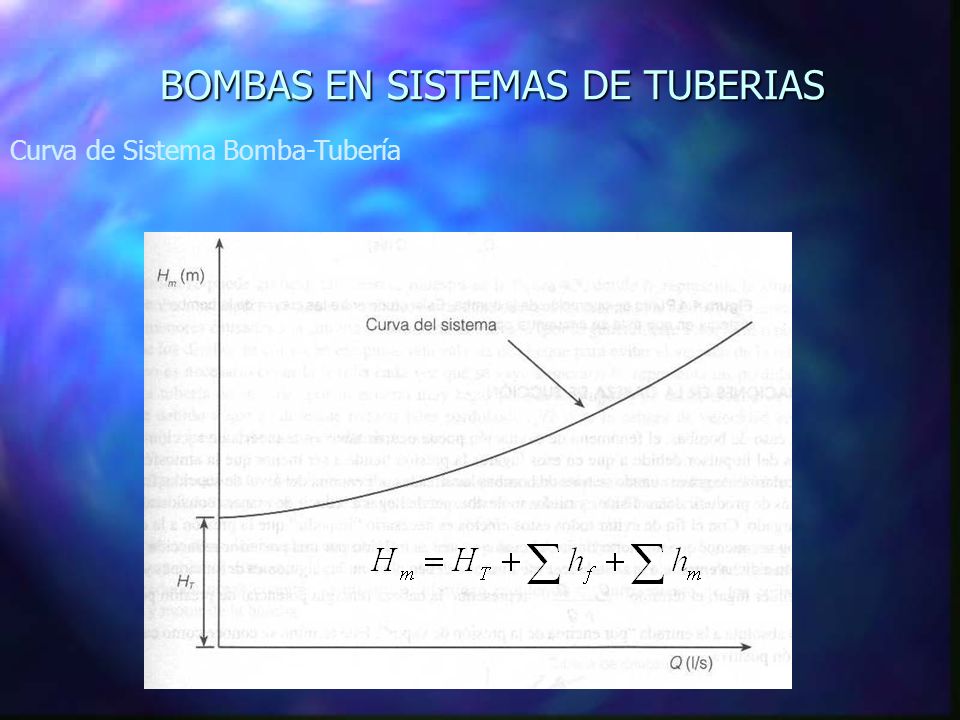

18 BOMBAS EN SISTEMAS DE TUBERIAS Curva de Sistema Bomba-Tubería

19 BOMBAS EN SISTEMAS DE TUBERIAS Punto de Operación de la Bomba
