1 Sistema de Supervisor de Obras
Sistemas de Posicionamiento Trimble Sistema de Supervisor de Obras Receptor GNSS Modular Trimble SPS855 y Programa controlador de obras SCS900

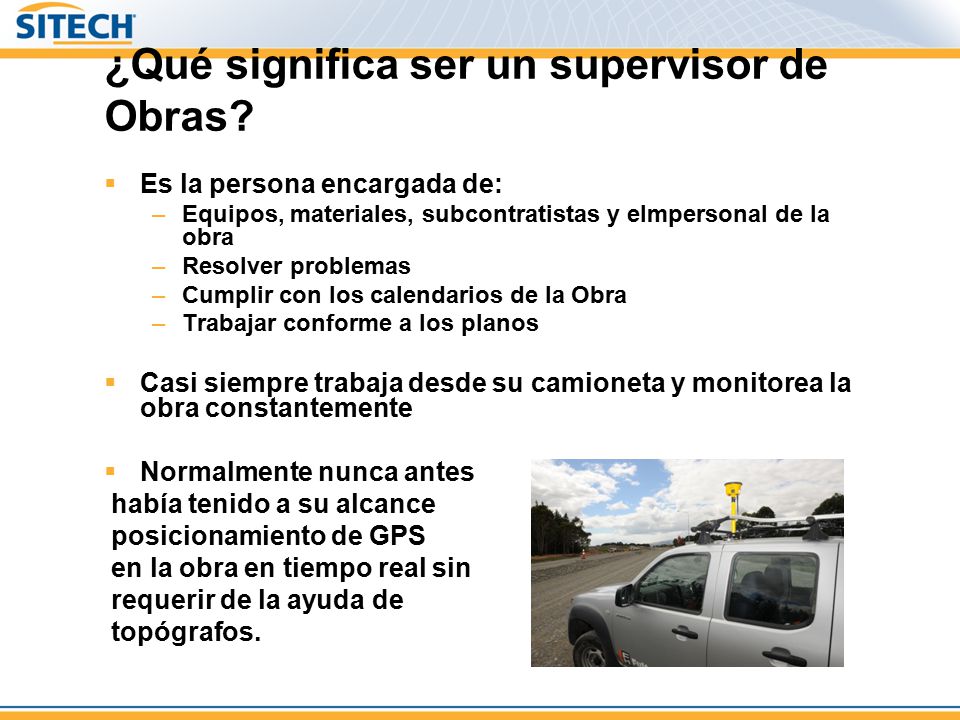

2 ¿Qué significa ser un supervisor de Obras?
Es la persona encargada de: Equipos, materiales, subcontratistas y elmpersonal de la obra Resolver problemas Cumplir con los calendarios de la Obra Trabajar conforme a los planos Casi siempre trabaja desde su camioneta y monitorea la obra constantemente Normalmente nunca antes había tenido a su alcance posicionamiento de GPS en la obra en tiempo real sin requerir de la ayuda de topógrafos.

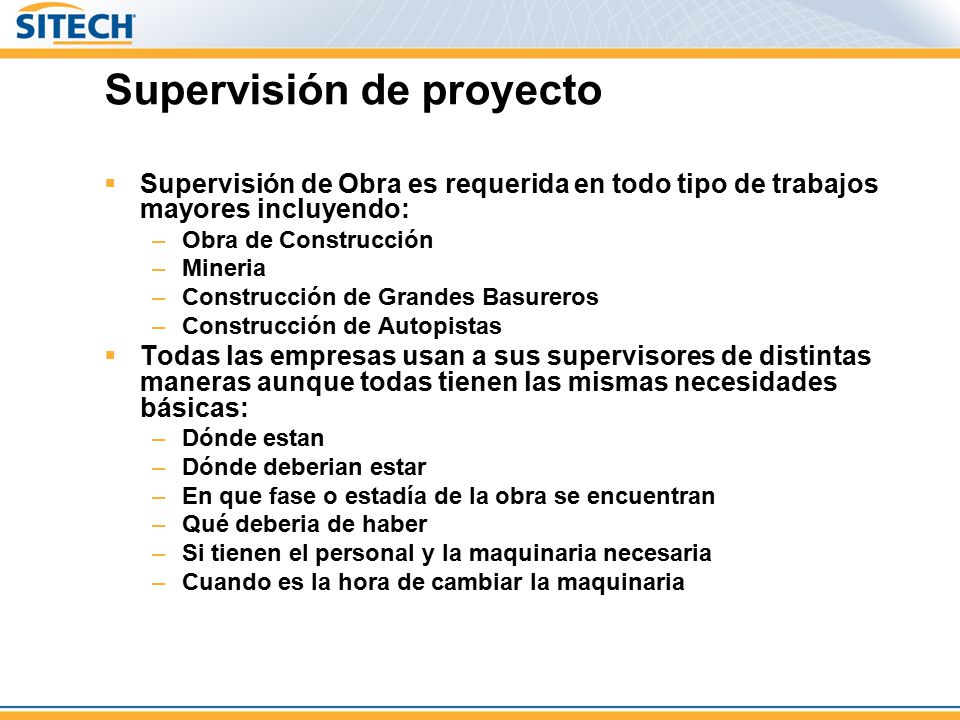

3 Supervisión de proyecto
Supervisión de Obra es requerida en todo tipo de trabajos mayores incluyendo: Obra de Construcción Mineria Construcción de Grandes Basureros Construcción de Autopistas Todas las empresas usan a sus supervisores de distintas maneras aunque todas tienen las mismas necesidades básicas: Dónde estan Dónde deberian estar En que fase o estadía de la obra se encuentran Qué deberia de haber Si tienen el personal y la maquinaria necesaria Cuando es la hora de cambiar la maquinaria

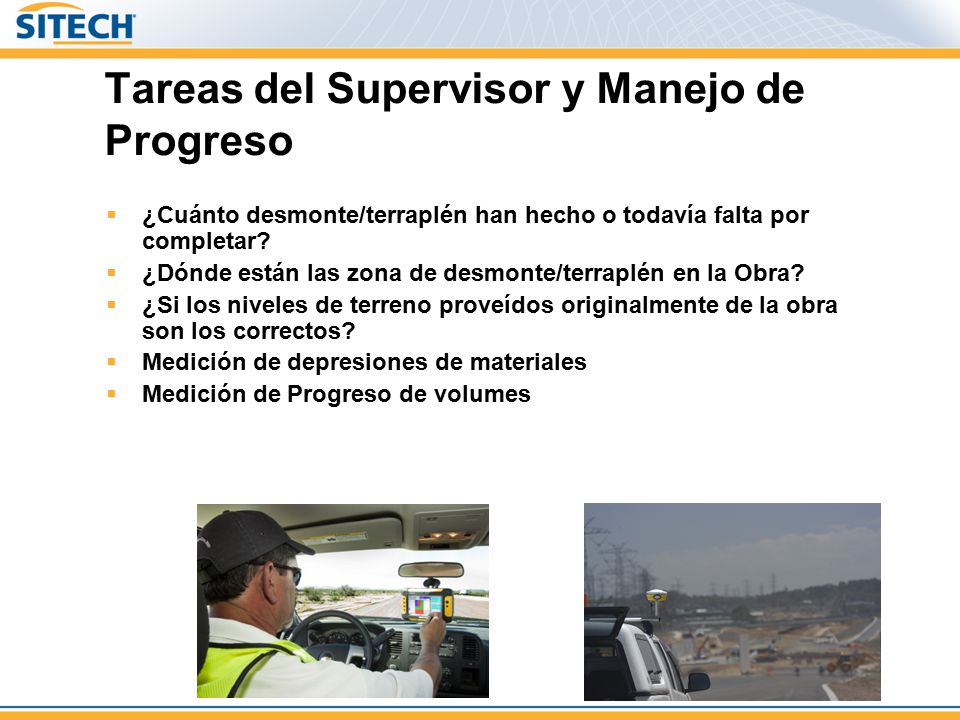

4 Tareas del Supervisor y Manejo de Progreso
¿Cuánto desmonte/terraplén han hecho o todavía falta por completar? ¿Dónde están las zona de desmonte/terraplén en la Obra? ¿Si los niveles de terreno proveídos originalmente de la obra son los correctos? Medición de depresiones de materiales Medición de Progreso de volumes Donde estan las zona de desmonte/terraplen en la Obra?

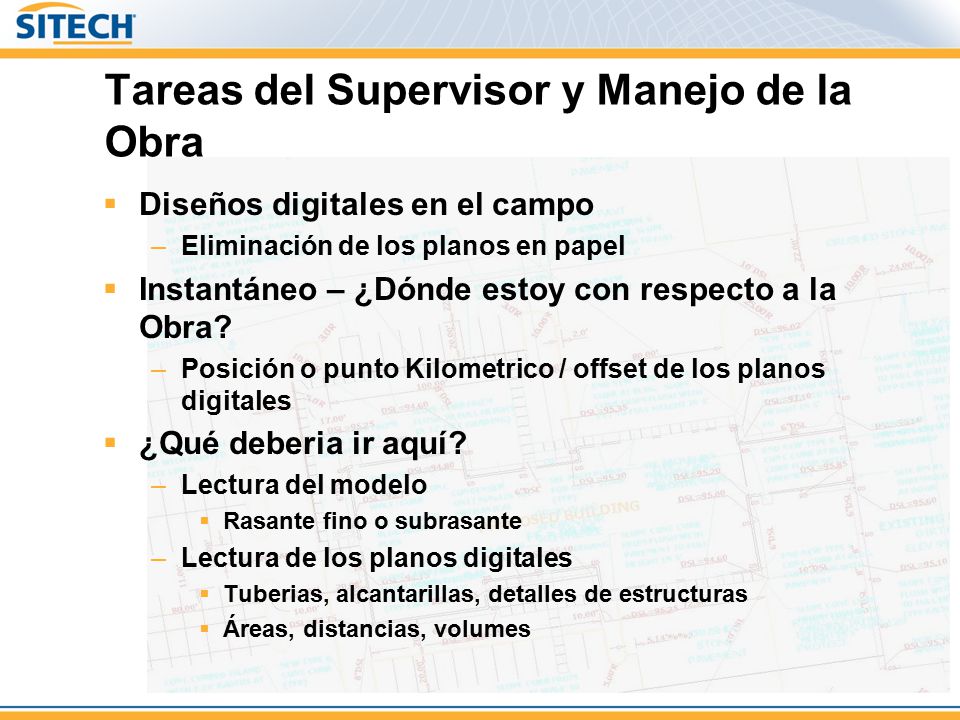

5 Tareas del Supervisor y Manejo de la Obra
Diseños digitales en el campo Eliminación de los planos en papel Instantáneo – ¿Dónde estoy con respecto a la Obra? Posición o punto Kilometrico / offset de los planos digitales ¿Qué deberia ir aquí? Lectura del modelo Rasante fino o subrasante Lectura de los planos digitales Tuberias, alcantarillas, detalles de estructuras Áreas, distancias, volumes

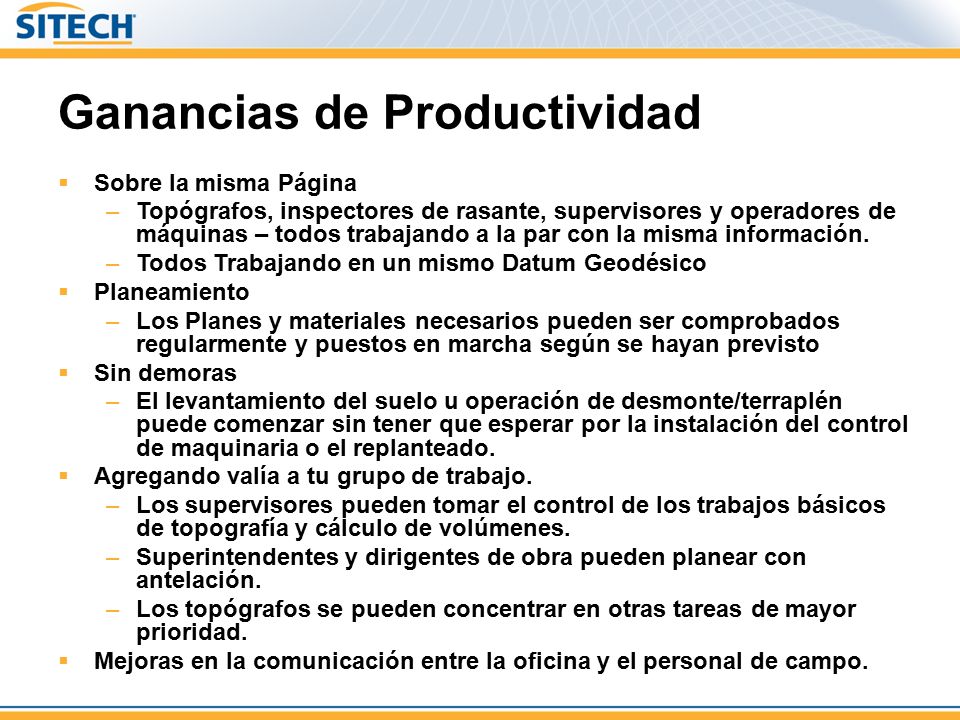

6 Ganancias de Productividad
Sobre la misma Página Topógrafos, inspectores de rasante, supervisores y operadores de máquinas – todos trabajando a la par con la misma información. Todos Trabajando en un mismo Datum Geodésico Planeamiento Los Planes y materiales necesarios pueden ser comprobados regularmente y puestos en marcha según se hayan previsto Sin demoras El levantamiento del suelo u operación de desmonte/terraplén puede comenzar sin tener que esperar por la instalación del control de maquinaria o el replanteado. Agregando valía a tu grupo de trabajo. Los supervisores pueden tomar el control de los trabajos básicos de topografía y cálculo de volúmenes. Superintendentes y dirigentes de obra pueden planear con antelación. Los topógrafos se pueden concentrar en otras tareas de mayor prioridad. Mejoras en la comunicación entre la oficina y el personal de campo.

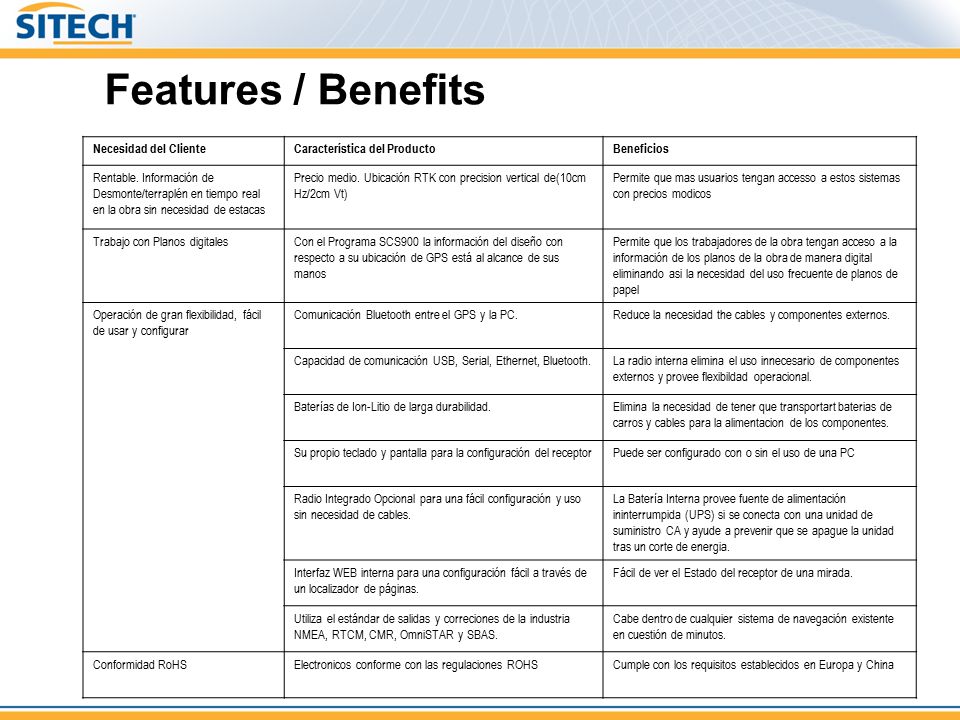

7 Features / Benefits Rohs Compliance: What is RoHS?
Necesidad del Cliente Característica del Producto Beneficios Rentable. Información de Desmonte/terraplén en tiempo real en la obra sin necesidad de estacas Precio medio. Ubicación RTK con precision vertical de(10cm Hz/2cm Vt) Permite que mas usuarios tengan accesso a estos sistemas con precios modicos Trabajo con Planos digitales Con el Programa SCS900 la información del diseño con respecto a su ubicación de GPS está al alcance de sus manos Permite que los trabajadores de la obra tengan acceso a la información de los planos de la obra de manera digital eliminando asi la necesidad del uso frecuente de planos de papel Operación de gran flexibilidad, fácil de usar y configurar Comunicación Bluetooth entre el GPS y la PC. Reduce la necesidad the cables y componentes externos. Capacidad de comunicación USB, Serial, Ethernet, Bluetooth. La radio interna elimina el uso innecesario de componentes externos y provee flexibildad operacional. Baterías de Ion-Litio de larga durabilidad. Elimina la necesidad de tener que transportart baterias de carros y cables para la alimentacion de los componentes. Su propio teclado y pantalla para la configuración del receptor Puede ser configurado con o sin el uso de una PC Radio Integrado Opcional para una fácil configuración y uso sin necesidad de cables. La Batería Interna provee fuente de alimentación ininterrumpida (UPS) si se conecta con una unidad de suministro CA y ayude a prevenir que se apague la unidad tras un corte de energia. Interfaz WEB interna para una configuración fácil a través de un localizador de páginas. Fácil de ver el Estado del receptor de una mirada. Utiliza el estándar de salidas y correciones de la industria NMEA, RTCM, CMR, OmniSTAR y SBAS. Cabe dentro de cualquier sistema de navegación existente en cuestión de minutos. Conformidad RoHS Electronicos conforme con las regulaciones ROHS Cumple con los requisitos establecidos en Europa y China Rohs Compliance: What is RoHS? RoHS is the acronym for Restriction of Hazardous Substances. RoHS, also known as Directive 2002/95/EC, originated in the European Union and restricts the use of specific hazardous materials found in electrical and electronic products. All applicable products in the EU market after July 1, 2006 must pass RoHS compliance What are the restricted materials mandated under RoHS? The substances banned under RoHS are lead (Pb), mercury (Hg), cadmium (Cd), hexavalent chromium (CrVI), polybrominated biphenyls (PBB) and polybrominated diphenyl ethers (PBDE).

8 Componentes del Sistema y Opciones
Sistema de Vertical precisa Trimble SCS900 TTE receptor GPS ModularTrimble SPS855 Antena Trimble Zephyr Modelo 2 Libreta Trimble Sistema de GPS de ubicación Controlador de Obras Trimble con SCS900 GPS interno de la Libreta Trimble TTE: Trimble Tablet Edition

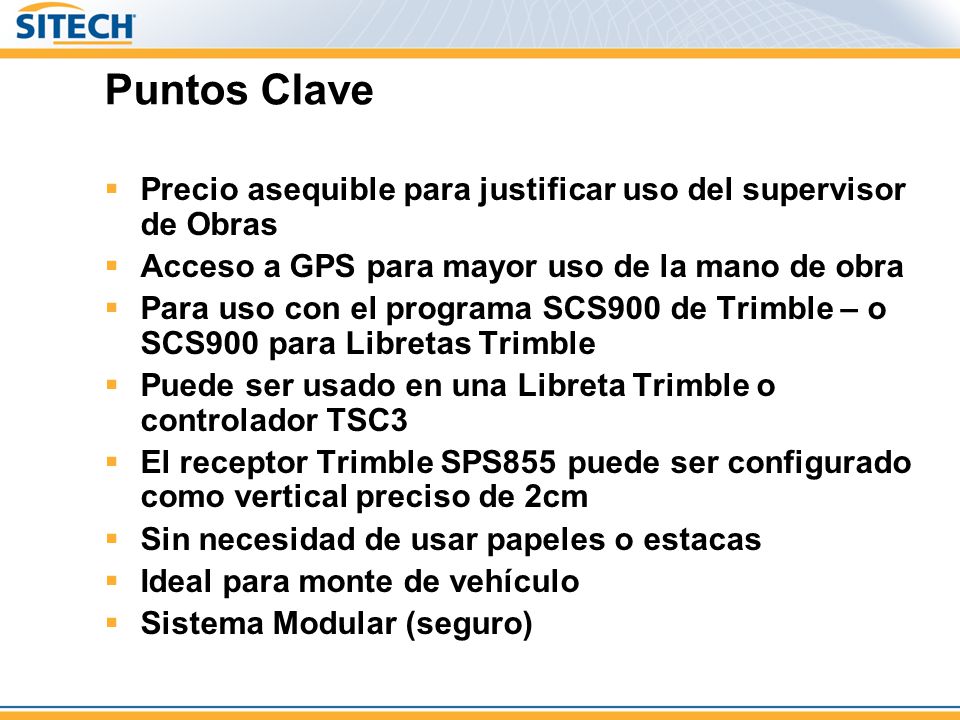

9 Puntos Clave Precio asequible para justificar uso del supervisor de Obras Acceso a GPS para mayor uso de la mano de obra Para uso con el programa SCS900 de Trimble – o SCS900 para Libretas Trimble Puede ser usado en una Libreta Trimble o controlador TSC3 El receptor Trimble SPS855 puede ser configurado como vertical preciso de 2cm Sin necesidad de usar papeles o estacas Ideal para monte de vehículo Sistema Modular (seguro)

10 ¿Preguntas? Muchas Gracias
