1 Sistemas de 2D y 3D para el Control de Nivelación de la Maquinaria – Para Excavadoras
Presenters name

2 Trimble GCS900 Para Excavadoras
Trimble ofrece la gama más amplia de sistemas de control de nivelación en la industria. Desde sistemas 2D de alcance, pendiente y elevación hasta 3D GNSS o basados en Estaciones Total. Los sistemas Trimble son rigurosos, fácil de usar, completamente actualizables y portables. A la misma vez flexibles debido a su configuración modular lo que les permite abarcar una gama variada de trabajos de construcción. Los sistemas de Control de Maquinaria Trimble maximizan la producción de las excavadoras. Sin importar la complejidad del trabajo desde una simple zanja o Talud el operador puede alcanzar el nivel deseado rápidamente. Sin sacrificar la precisión o la calidad de la superficie construida.

3 Sistemas de Control de Maquinaria 2D Para Excavadoras

4 Trimble GCS900 – Configuraciones de 2D Para HEX
Configuración Aplicación Alcance y Pendiente (Depth and Slope) Exacavación de profundidad y con talud. Tareas de Exacavación General Zanjas Perfil Longitudinal Pendientes simples o de nivel Alcance, Pendiente y Elevación (Depth, Slope, and Elevation) Alcance y pendiente, transfiere un punto de referencia mediante una linea de referencia de Laser. Sotanos Cimientos Pilotes Diques Perfiles Canales

5 Trimble 2D GCS900 para Excavadora

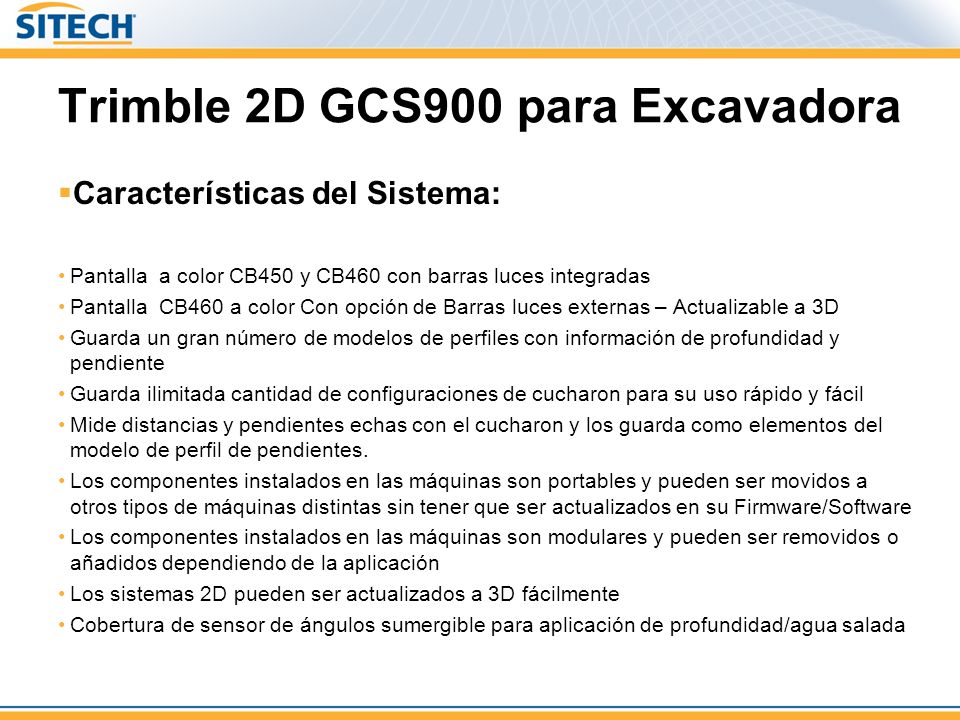

Características del Sistema: Pantalla a color CB450 y CB460 con barras luces integradas Pantalla CB460 a color Con opción de Barras luces externas – Actualizable a 3D Guarda un gran número de modelos de perfiles con información de profundidad y pendiente Guarda ilimitada cantidad de configuraciones de cucharon para su uso rápido y fácil Mide distancias y pendientes echas con el cucharon y los guarda como elementos del modelo de perfil de pendientes. Los componentes instalados en las máquinas son portables y pueden ser movidos a otros tipos de máquinas distintas sin tener que ser actualizados en su Firmware/Software Los componentes instalados en las máquinas son modulares y pueden ser removidos o añadidos dependiendo de la aplicación Los sistemas 2D pueden ser actualizados a 3D fácilmente Cobertura de sensor de ángulos sumergible para aplicación de profundidad/agua salada

6 Trimble 2D GCS900 para Excavadora

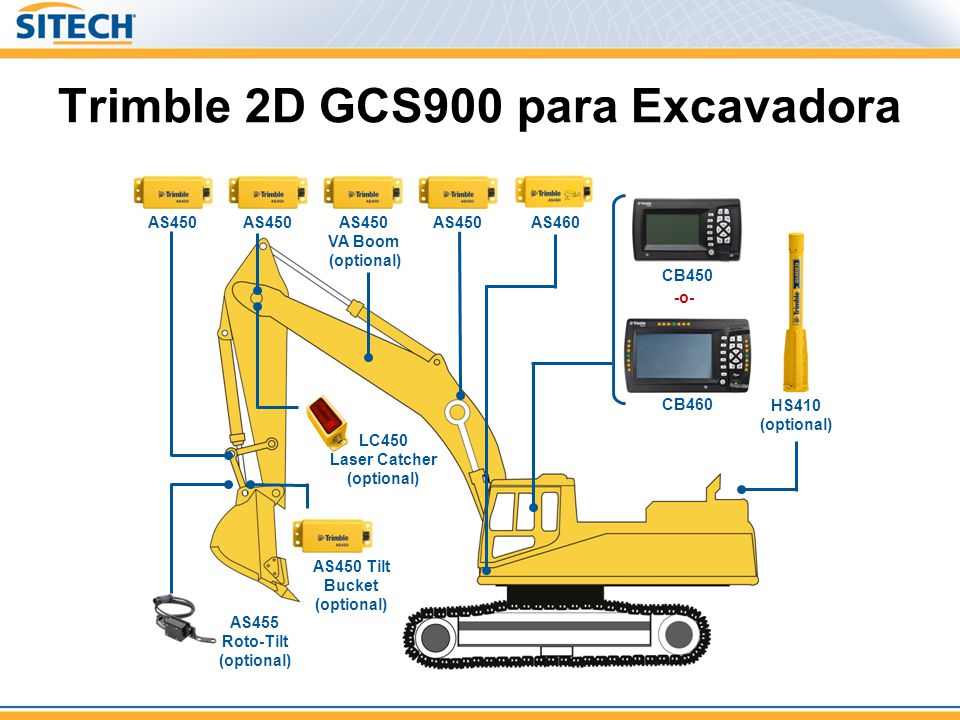

AS450 AS450 Tilt Bucket (optional) AS460 VA Boom (optional) AS455 Roto-Tilt LC450 Laser Catcher (optional) CB460 CB450 -o- HS410

7 Sistemas de Control de Maquinaria 3D Para Excavadoras

8 Trimble GCS900 – Configuraciones 3D para HEX
Configuración Aplicación GNSS Sencillo (Single GNSS) Exacavación de diseños de superficies complejas en 3D Trincheras Trabajo de pendientes Terraplenes Doble GNSS (Dual GNSS) Carreteras – Excavaciones Masivas Proyectos grandes de movimiento de Tierras – Presas, reclamaciones de tierra, etc. Basureros Preparación de Obras Comercial/Residencial – diseños complejos Utilidades bajo tierra Tuberias y proyectos grandes de zanjas Dragado

9 Trimble GCS900 - Configuraciones 3D para HEX
Configuración Aplicación Estación Total Universal (Universal Total Station) Aplicaciones de excavación con requerimientos 3D y de tolerancias de nivel de centímetros. Guiado donde las señales de GPS no puedan llegar, dentro de estructuras, túneles, dentro o cerca de bosques tupidos de árboles. Cerca de edificios altos o estructuras.

10 Trimble 3D GCS900 para Excavadora
Características del Sistema: Pantalla a color CB450 y CB460 con barras luces integradas Pantalla CB460 a color Con opción de Barras luces externas Pantalla configurable con soporte de hasta 25 idiomas, configurable en el acto con solo tocar un botón Soporta un interruptor para guardar puntos con coordenadas – permite al operador grabar puntos en el campo desde la comodidad de la cabina para su revisión posterior o como conforme de obras. Antena GNSS integrada, montada en la sobre balanza. Con soporte de liberación rápida para un desmonte fácil y rápido La más avanzada tecnología en el mercado de Configuración sencilla, o Doble GNSS, o UTS para proveer el sistema más versátil de excavadoras en el mercado. Estación Total Universal – solución que permite trabajar en 3D en áreas con obstrucción, túneles. Sensores de ángulos aumentados con giroscopio que proveen un máximo rendimiento y respuesta del sistema. Ayudan a la prevención de sobre corte ya que se disminuye la latencia de la lectura de los sensores y aumenta la precisión. Los componentes instalados en las máquinas son portables y pueden ser movidos a otros tipos de máquinas distintas sin tener que ser actualizados en su Firmware/Software Los componentes instalados en las máquinas son modulares y pueden ser removidos o añadidos dependiendo de la aplicación Precisión vertical de 3-6 cm Soluciones Globales de transferencia de datos Doble-Vía y sincronización de la data entre la maquinaria y la oficina mediante el servicio de Obras Conectadas.

11 Trimble 3D GCS900 para Excavadora

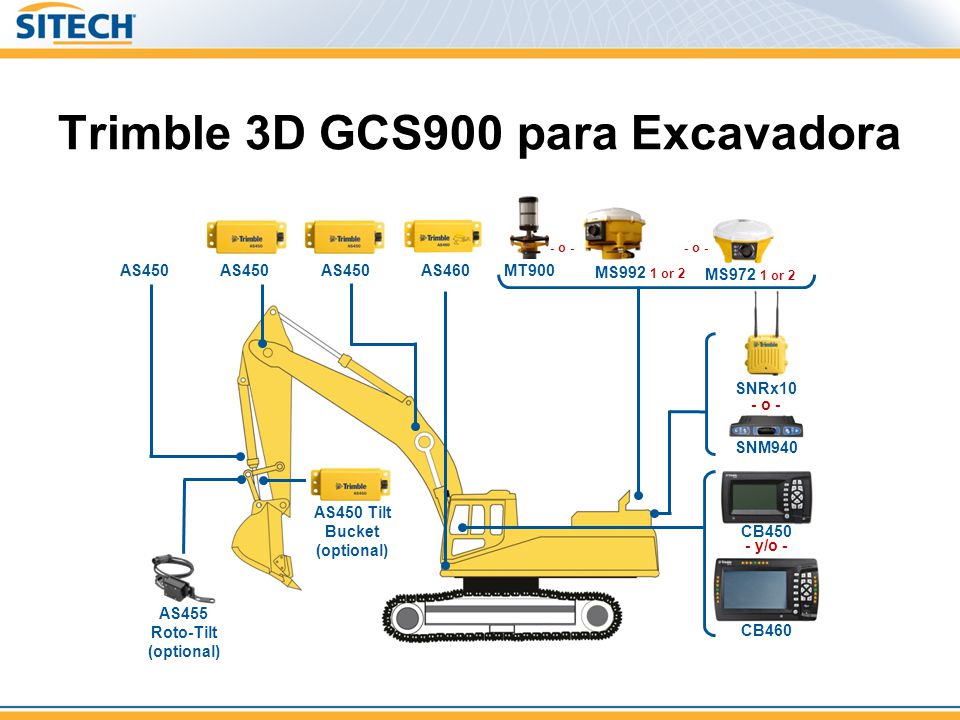

MS992 1 or 2 AS460 - o - AS450 MT900 CB460 CB450 - y/o - SNM940 SNRx10 AS455 Roto-Tilt (optional) AS450 Tilt Bucket (optional) MS972 1 or 2

12 De Estacion Base Universal SPSx30 Estación Total Universal
Infraestructura Requerida para sistemas de control de nivelación Trimble GCS900 3D para Excavadoras Para los sistemas GCS900 2D Para los sistemas GCS900 3D con GNSS De Estacion Base Universal SPSx30 Estación Total Universal Laser Transmisor GL700 Estación Base GNSS
