LABORATORIO APARATOS DE MEDIDA IVAN FERNANDO LÒPEZ JAIMES

Presentación del tema: "LABORATORIO APARATOS DE MEDIDA IVAN FERNANDO LÒPEZ JAIMES"— Transcripción de la presentación:

1 LABORATORIO APARATOS DE MEDIDA IVAN FERNANDO LÒPEZ JAIMES
PRESENTADO POR: IVAN FERNANDO LÒPEZ JAIMES

2 ESFERÒMETRO

3 ESFERÒMETRO El esferómetro es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode. Sobre este tornillo central, se encuentra además una corona a la que se le han practicado una serie de divisiones, cuyo número puede variar entre distintos esferómetros y dependerá, generalmente, de su tamaño.

4 ¿COMO SE LEE? PRIMER PASO

5 ¿COMO SE LEE? SEGUNDO PASO

6 ¿COMO SE LEE? TERCER PASO

7 ESFERÒMETRO Instrumento de precisión para medir la curvatura de las superficies esféricas. El esferómetro se emplea casi siempre para determinar los radios de los casquetes esféricos. La parte entera se lee en H y se toma la división de F que está más próxima a H de modo que: Lectura: Parte entera +(división del limbo) * A.

8 TORNILLO MICROMÈTRICO

9 TORNILLO MICROMÈTRICO
Es un instrumento de medición longitudinal capaz de valorar dimensiones de milésimas de milímetro, en una sola operación. El tornillo micrométrico se usa para longitudes menores a las que puede medir el calibrador o vernier. El tornillo micrométrico consta de una escala fija y una móvil que se desplaza por rotación. La distancia que avanza el tornillo al dar una vuelta completa se denomina paso de rosca.

10 ¿COMO SE LEE? PRIMER PASO

11 SEGUNDO, TERCERO Y CUARTO PASO
¿COMO SE LEE? SEGUNDO, TERCERO Y CUARTO PASO

12 TORNILLO MICROMÈTRICO
Uno de los instrumentos que se utiliza con mayor frecuencia en la industria para medir el espesor de objetos pequeños, metalmecánica es el micrómetro. El concepto de medir un objeto utilizando una rosca de tornillo se remonta a la era de James Watt. durante el siglo pasado se logró que el micrómetro diera lecturas de pulgadas.

13 NONIO O VERNIER

14 NONIO O VERNIER El nonio o escala de vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida.

15 ¿QUE MIDE? DIAMETRO INTERNO

16 ¿QUE MIDE? DIAMETRO EXTERNO

17 ¿QUE MIDE? PROFUNDIDAD

18 NONIO O VERNIER El uso del nonio en los instrumentos de medida esta muy generalizado, y se emplea en todo tipo de medidas, es el calibre, sin lugar a dudas, donde su utilización es más general y popular. Este instrumento de medida, de gran precisión, por su bajo coste, es versátil y practico, ha alcanzado una amplia difusión en los más distintos ámbitos.

19 ¿COMO SE LEE? PRIMER PASO

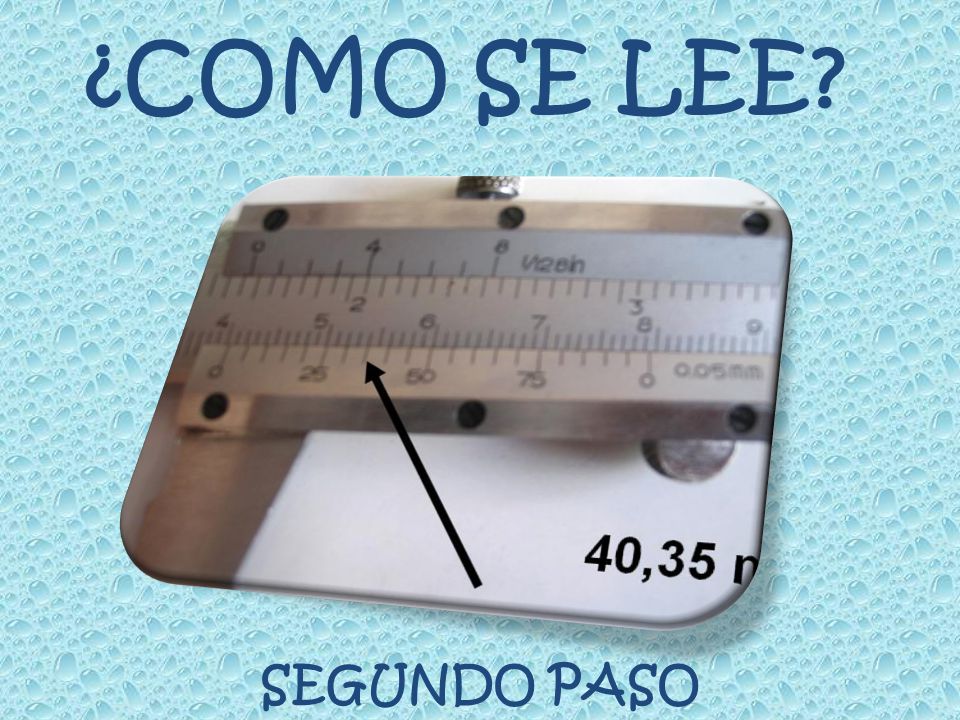

20 ¿COMO SE LEE? SEGUNDO PASO

21 NONIO O VERNIER El sistema consiste en una regla sobre la que se han grabado una serie de divisiones según el sistema de unidades empleado, y una corredera o carro móvil, con un fiel o punto de medida, que se mueve a lo largo de la regla. En una escala de medida, podemos apreciar hasta su unidad de división más pequeña, siendo esta la apreciación con la que se puede dar la medición; es fácil percatarse que entre una división y la siguiente hay más medidas, que unas veces está más próxima a la primera de ellas y otras a la siguiente.

22 BALANZA

23 BALANZA La balanza (del latín: bis, dos, lanx, plato) es una palanca de primer género de brazos iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una romana, o una báscula, es un instrumento de medición que permite medir la masa de un objeto.

24 ¿COMO SE LEE? PRIMER PASO

25 ¿COMO SE LEE? SEGUNDO PASO

26 BALANZA Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de laaceleración de la gravedad. El rango de medida y precisión de una balanza puede variar desde varios kilogramos (con precisión de gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de miligramos) en balanzas de laboratorio.
