1 Antropometría

2 Definición La antropometría proviene del griego antropos (humano) y métricos (medida), es la disciplina que describe las diferencias cuantitativas de las medidas del cuerpo humano y estudia las dimensiones considerando como referencia las estructuras anatómicas, esto es, que nos ayuda a describir las características físicas de una persona o grupo de personas, y sirve de herramienta a la ergonomía con la finalidad de adaptar el entorno a las personas.

3 Antropometría estática

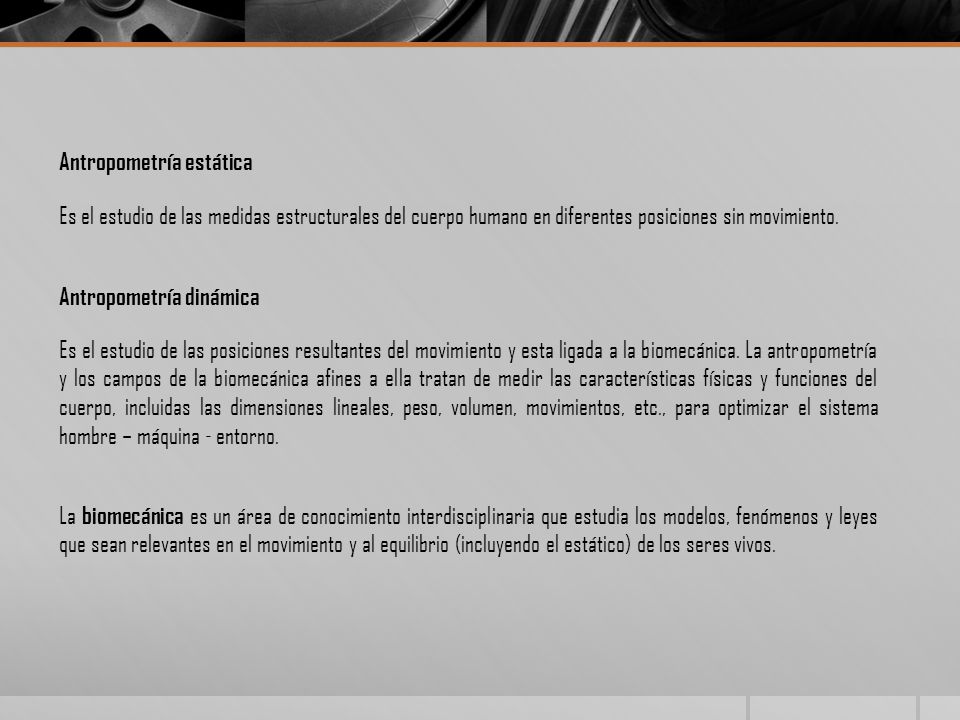

Es el estudio de las medidas estructurales del cuerpo humano en diferentes posiciones sin movimiento. Antropometría dinámica Es el estudio de las posiciones resultantes del movimiento y esta ligada a la biomecánica. La antropometría y los campos de la biomecánica afines a ella tratan de medir las características físicas y funciones del cuerpo, incluidas las dimensiones lineales, peso, volumen, movimientos, etc., para optimizar el sistema hombre – máquina - entorno. La biomecánica es un área de conocimiento interdisciplinaria que estudia los modelos, fenómenos y leyes que sean relevantes en el movimiento y al equilibrio (incluyendo el estático) de los seres vivos.

4 Estudio Antropométrico

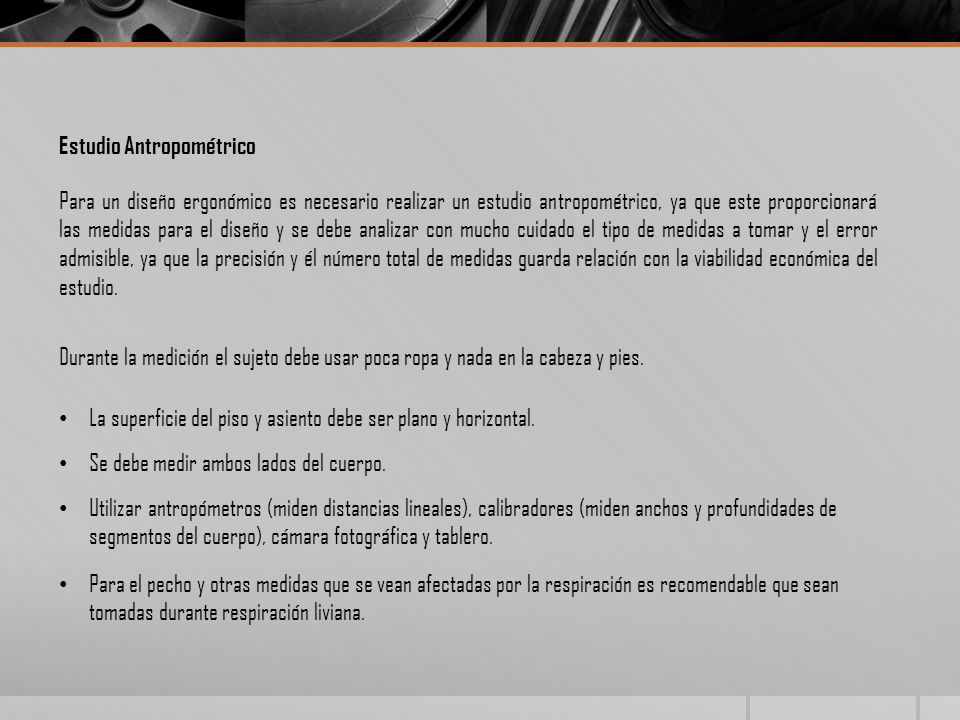

Para un diseño ergonómico es necesario realizar un estudio antropométrico, ya que este proporcionará las medidas para el diseño y se debe analizar con mucho cuidado el tipo de medidas a tomar y el error admisible, ya que la precisión y él número total de medidas guarda relación con la viabilidad económica del estudio. Durante la medición el sujeto debe usar poca ropa y nada en la cabeza y pies. La superficie del piso y asiento debe ser plano y horizontal. Se debe medir ambos lados del cuerpo. Utilizar antropómetros (miden distancias lineales), calibradores (miden anchos y profundidades de segmentos del cuerpo), cámara fotográfica y tablero. Para el pecho y otras medidas que se vean afectadas por la respiración es recomendable que sean tomadas durante respiración liviana.

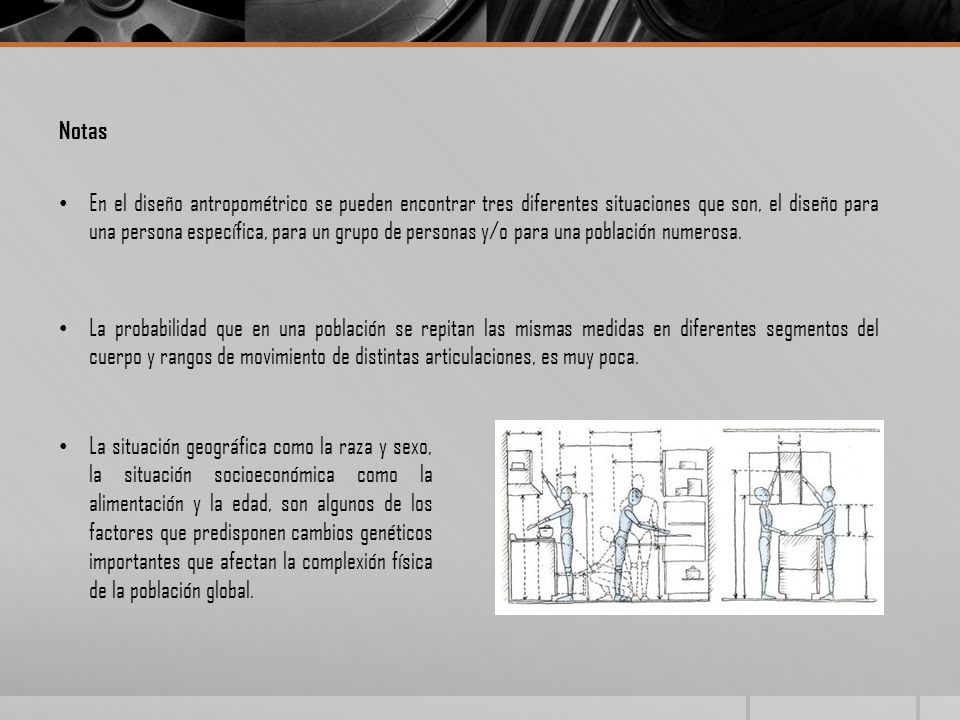

5 Notas En el diseño antropométrico se pueden encontrar tres diferentes situaciones que son, el diseño para una persona específica, para un grupo de personas y/o para una población numerosa. La probabilidad que en una población se repitan las mismas medidas en diferentes segmentos del cuerpo y rangos de movimiento de distintas articulaciones, es muy poca. La situación geográfica como la raza y sexo, la situación socioeconómica como la alimentación y la edad, son algunos de los factores que predisponen cambios genéticos importantes que afectan la complexión física de la población global.

6 Puntos Antropométricos
Peso: Es útil para la determinación de los límites de seguridad de carga en distintos tipos de estructuras y maquinaria Estatura: Se registra en milímetros. Es la altura máxima desde la cabeza hasta el suelo. Alcance vertical: Es la distancia vertical desde el extremo de los dedos hasta el suelo.

7 Altura de ojos: Se registra en milímetros. Se sitúa una regla u otro elemento de referencia, sobre el eje horizontal que pasa por el centro de la pupila. Altura cabeza-asiento: Se mide con el antropómetro y se registra en milímetros. Es la distancia vertical desde la cabeza hasta la superficie del asiento. Altura de hombros: Se registra en milímetros. Es la distancia vertical medida desde el suelo hasta el punto equidistante del cuello y el acromion. Altura rodilla-suelo (sentado): Se mide con el antropómetro y se registra en milímetros. Es la distancia vertical medida desde el punto más alto de la rodilla y el plano horizontal del suelo. Altura de codos: Se registra en milímetros. Es la distancia vertical medida desde el suelo hasta la depresión del codo formando un ángulo de 90°. Anchura de hombros: Es la distancia horizontal máxima que separa a los hombros.

8 Rangos

9

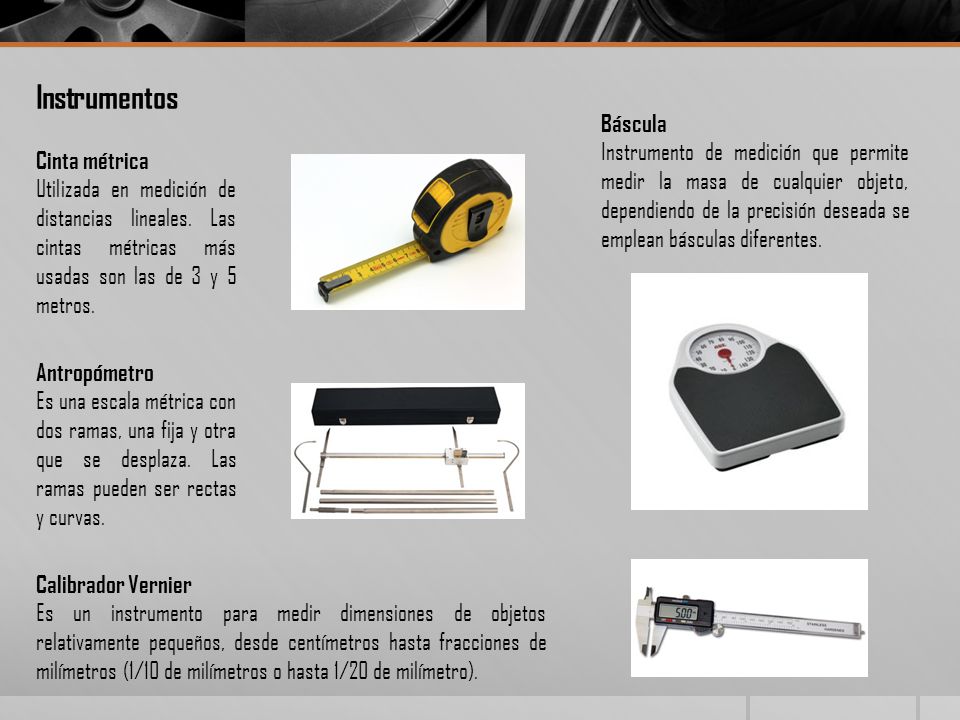

10 Instrumentos Báscula Instrumento de medición que permite medir la masa de cualquier objeto, dependiendo de la precisión deseada se emplean básculas diferentes. Cinta métrica Utilizada en medición de distancias lineales. Las cintas métricas más usadas son las de 3 y 5 metros. Antropómetro Es una escala métrica con dos ramas, una fija y otra que se desplaza. Las ramas pueden ser rectas y curvas. Calibrador Vernier Es un instrumento para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetros o hasta 1/20 de milímetro).

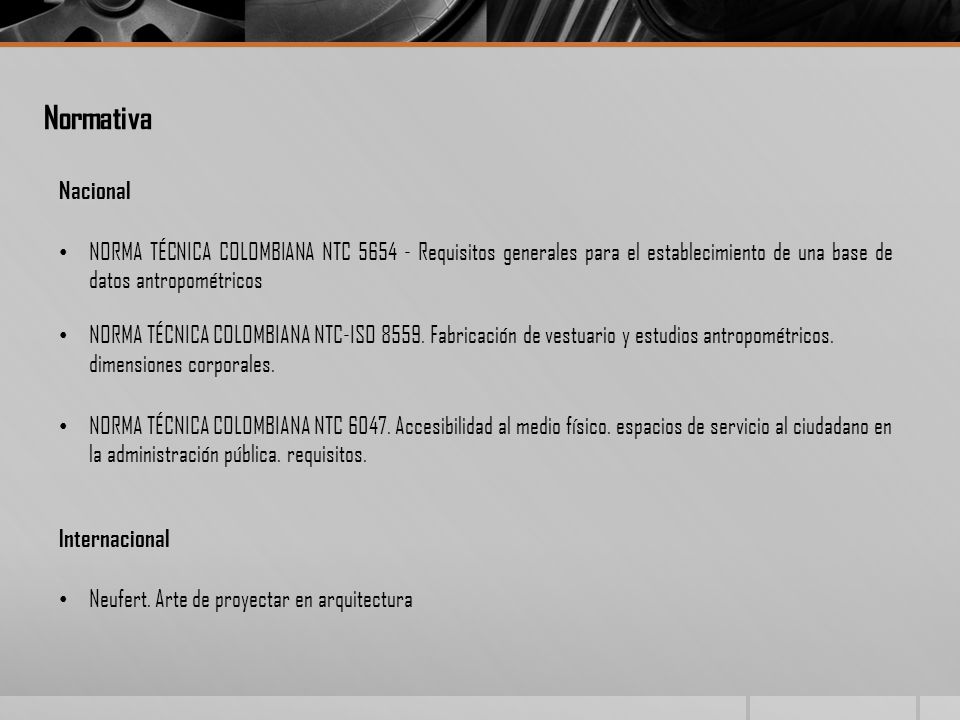

11 Normativa Nacional NORMA TÉCNICA COLOMBIANA NTC Requisitos generales para el establecimiento de una base de datos antropométricos NORMA TÉCNICA COLOMBIANA NTC-ISO Fabricación de vestuario y estudios antropométricos. dimensiones corporales. NORMA TÉCNICA COLOMBIANA NTC Accesibilidad al medio físico. espacios de servicio al ciudadano en la administración pública. requisitos. Internacional Neufert. Arte de proyectar en arquitectura

12 Estrategias Arquitectónicas

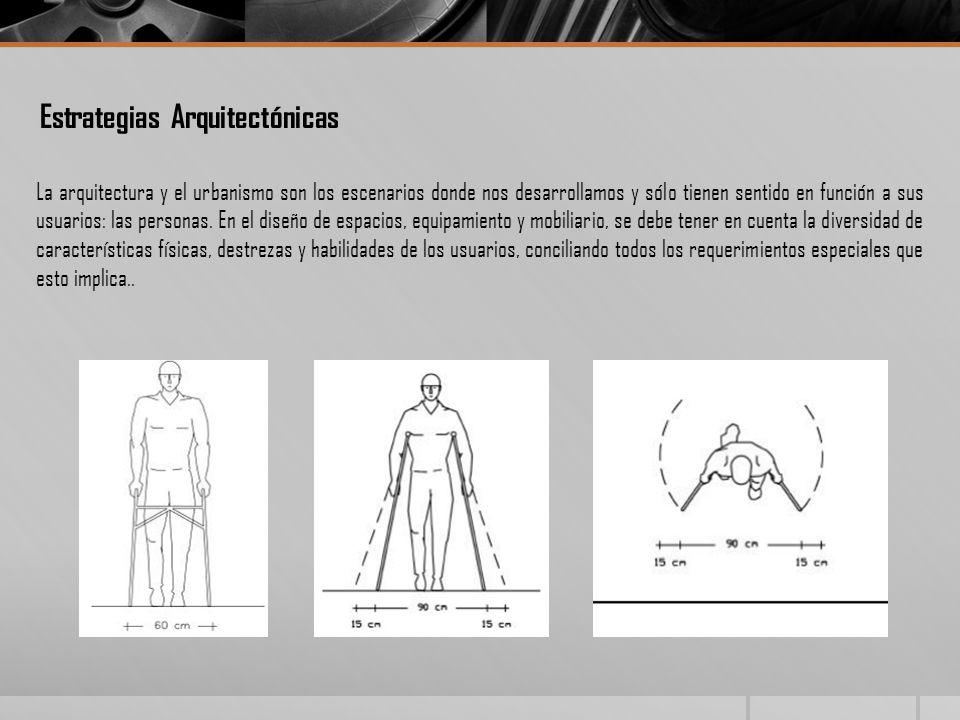

La arquitectura y el urbanismo son los escenarios donde nos desarrollamos y sólo tienen sentido en función a sus usuarios: las personas. En el diseño de espacios, equipamiento y mobiliario, se debe tener en cuenta la diversidad de características físicas, destrezas y habilidades de los usuarios, conciliando todos los requerimientos especiales que esto implica..

13 Cuando se diseña y construye pensando en las personas con discapacidad, se logran entornos accesibles para todos.

14 Las dimensiones de los espacios habitables, necesarias para el desplazamiento y maniobra de personas que utilizan sillas de ruedas, muletas, andaderas, bastones y perros guía, tienen su fundamento en la antropometría y características propias de cada ayuda técnica. La accesibilidad se logra pensando en los espacios y en los recorridos, como parte de un sistema integral.

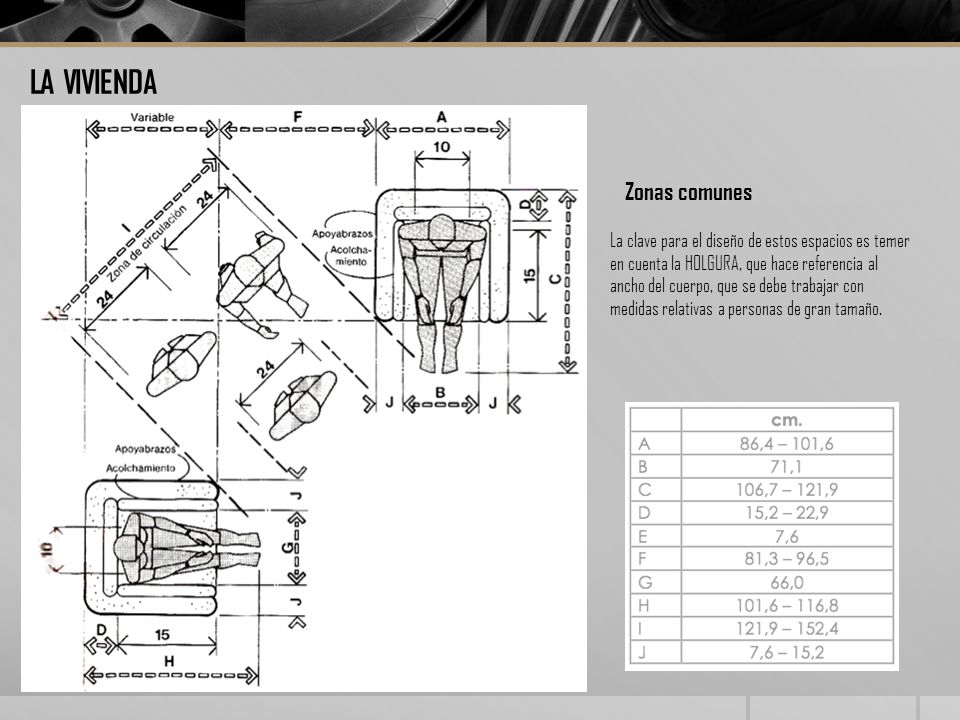

15 LA VIVIENDA Zonas comunes
La clave para el diseño de estos espacios es temer en cuenta la HOLGURA, que hace referencia al ancho del cuerpo, que se debe trabajar con medidas relativas a personas de gran tamaño.

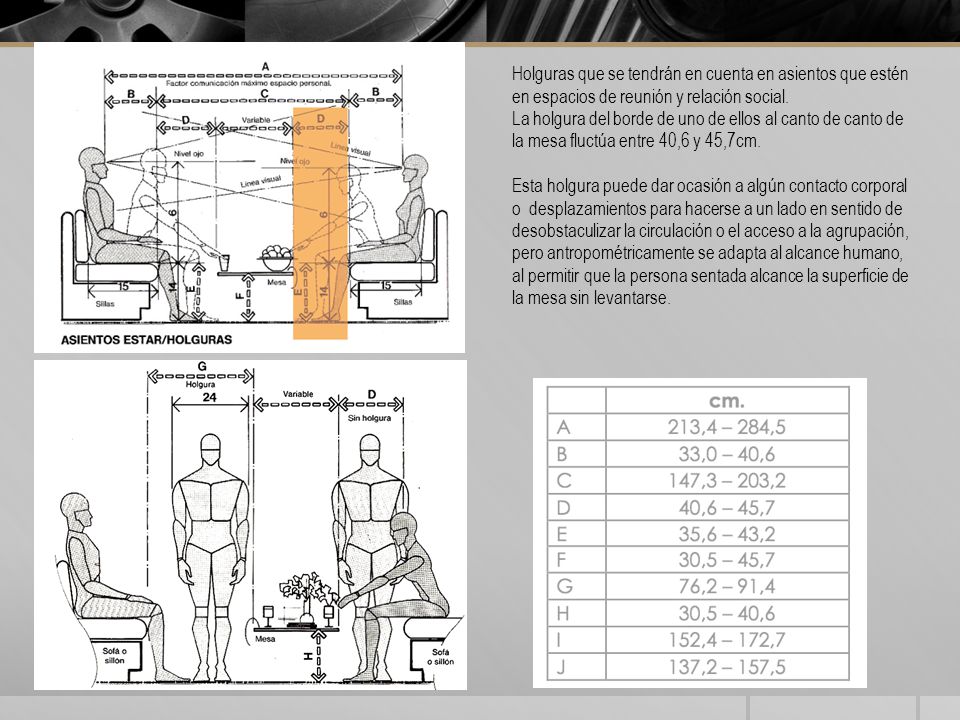

16 Holguras que se tendrán en cuenta en asientos que estén en espacios de reunión y relación social.
La holgura del borde de uno de ellos al canto de canto de la mesa fluctúa entre 40,6 y 45,7cm. Esta holgura puede dar ocasión a algún contacto corporal o desplazamientos para hacerse a un lado en sentido de desobstaculizar la circulación o el acceso a la agrupación, pero antropométricamente se adapta al alcance humano, al permitir que la persona sentada alcance la superficie de la mesa sin levantarse.

17 Zonas comunes – Comedor cuadrado
La forma cuadrangular reduce significativamente la superficie de acceso compartido. Entre el canto de la mesa y la pared u obstáculo físico más próximo debe haber una distancia mínima de 121,9cm para no interferir con la holgura de la silla ni con la libre circulación perimetral, ante la necesidad de que esta circulación sea restringida, se optará por una holgura de 91,4 a 106,7cm, con la desventaja de obligar a las personas a dejar paso o arrimar las sillas a la mesa.00

18 Zonas comunes – Comedor cuadrado
Mesa circular mínima para cuatro personas, 90cm de diámetro y las correspondientes holguras perimetrales. En una mesa tan pequeña cuatro personas no pueden estar cómodas, las zonas de servicio individuales son extremadamente reducidas y la de acceso compartido central no tendrá cabida para las fuentes. La mínima holgura entre el perímetro de la mesa y la pared u obstáculo físico más cercano para circular por detrás de las personas sentadas es de 121,9cm.

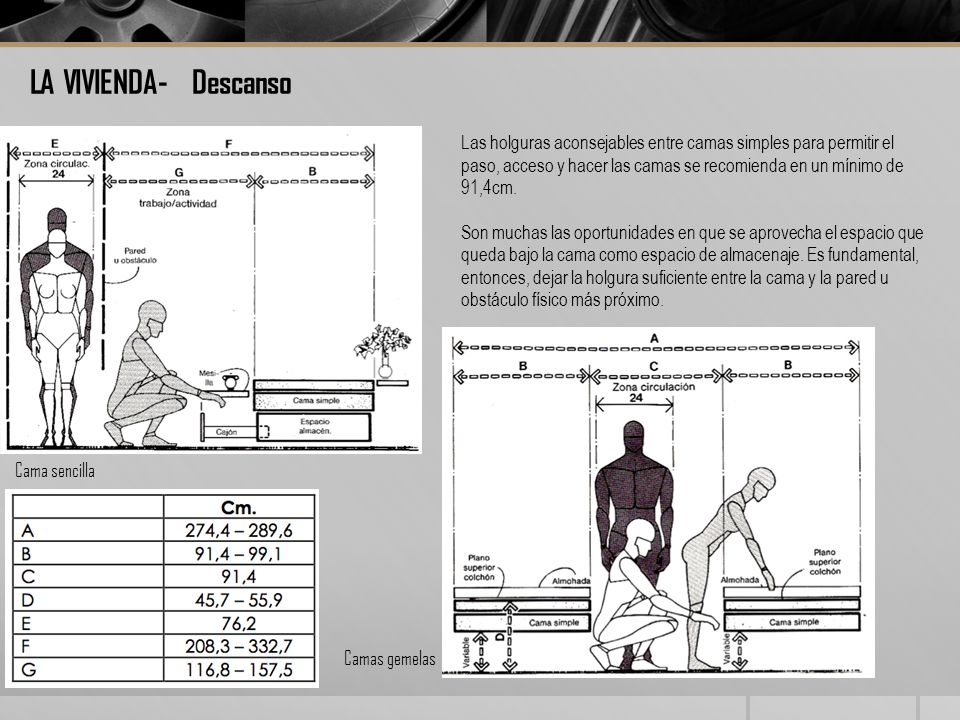

19 LA VIVIENDA- Descanso Las holguras aconsejables entre camas simples para permitir el paso, acceso y hacer las camas se recomienda en un mínimo de 91,4cm. Son muchas las oportunidades en que se aprovecha el espacio que queda bajo la cama como espacio de almacenaje. Es fundamental, entonces, dejar la holgura suficiente entre la cama y la pared u obstáculo físico más próximo. Cama sencilla Camas gemelas

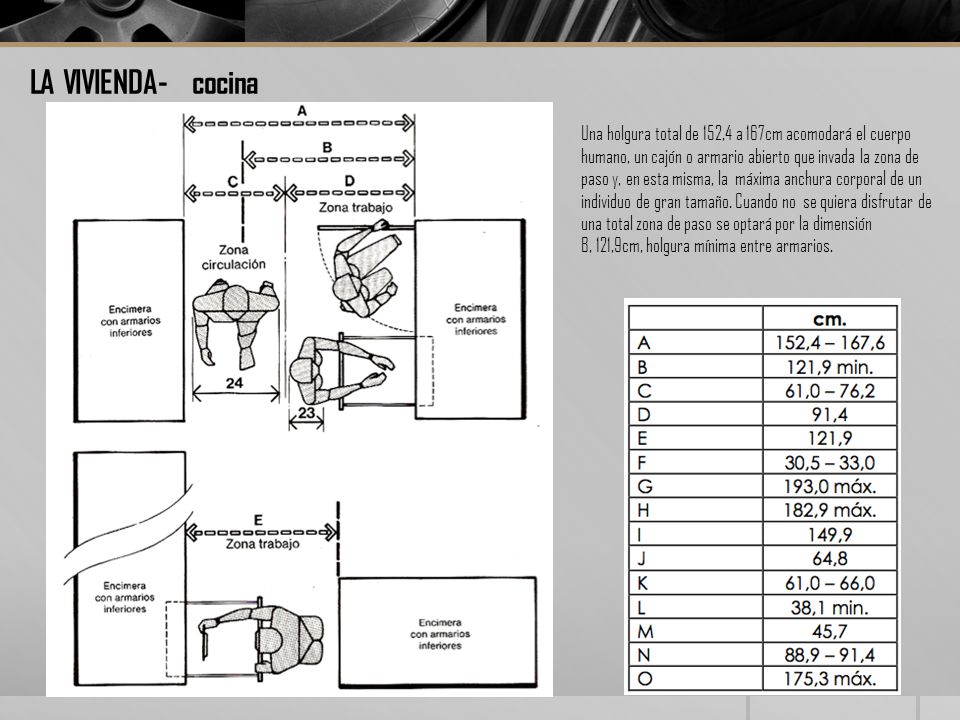

20 LA VIVIENDA- cocina Una holgura total de 152,4 a 167cm acomodará el cuerpo humano, un cajón o armario abierto que invada la zona de paso y, en esta misma, la máxima anchura corporal de un individuo de gran tamaño. Cuando no se quiera disfrutar de una total zona de paso se optará por la dimensión B, 121,9cm, holgura mínima entre armarios.

21 Zonas comunes – lavaplatos

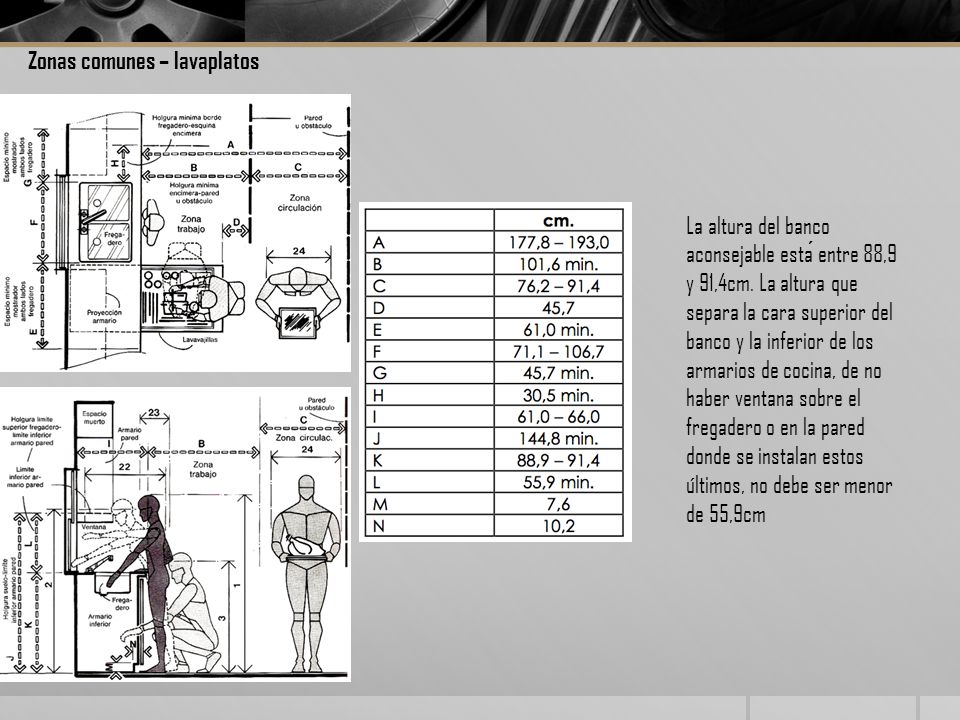

La altura del banco aconsejable está entre 88,9 y 91,4cm. La altura que separa la cara superior del banco y la inferior de los armarios de cocina, de no haber ventana sobre el fregadero o en la pared donde se instalan estos últimos, no debe ser menor de 55,9cm

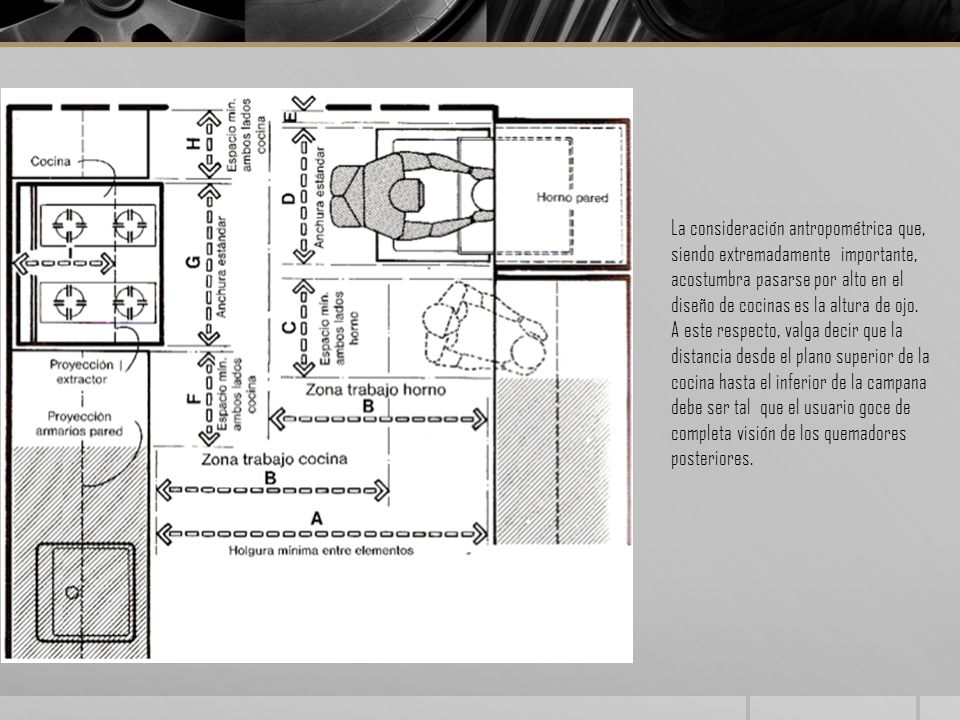

22 La consideración antropométrica que, siendo extremadamente importante, acostumbra pasarse por alto en el diseño de cocinas es la altura de ojo. A este respecto, valga decir que la distancia desde el plano superior de la cocina hasta el inferior de la campana debe ser tal que el usuario goce de completa visión de los quemadores posteriores.

23 LA VIVIENDA- Baños hombres
Una altura de lavamanos entre 94 y 109,2cm satisfará a la mayoría de los usuarios. El emplazamiento del espejo estará suspendido por la altura del ojo.

24 Baños mujeres y niños La diversidad de tamaños de cuerpo existente en una familia plantea ya una prueba donde demostrar la capacidad de adaptación de un lavamanos en cuanto a la altura. Hasta que no se resuelva satisfactoriamente no hay motivo, en las instalaciones ordinarias, para que el Arquitecto o Diseñador de interiores tome las pertinentes medidas antropométricas de sus clientes y así garantizar la correcta interface usuario – baño

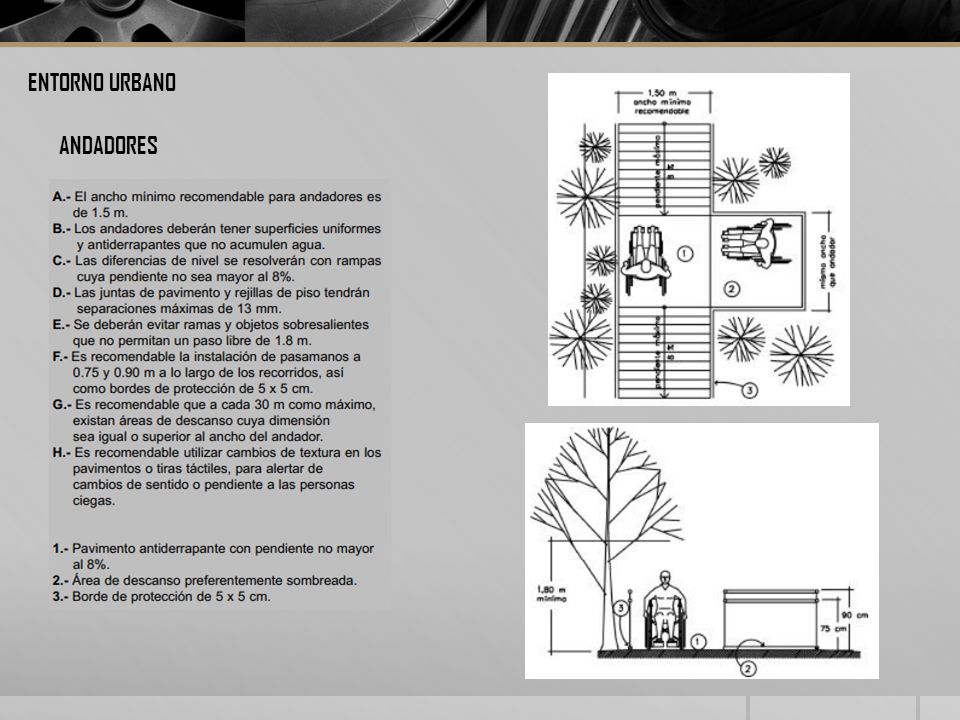

25 ENTORNO URBANO ANDADORES

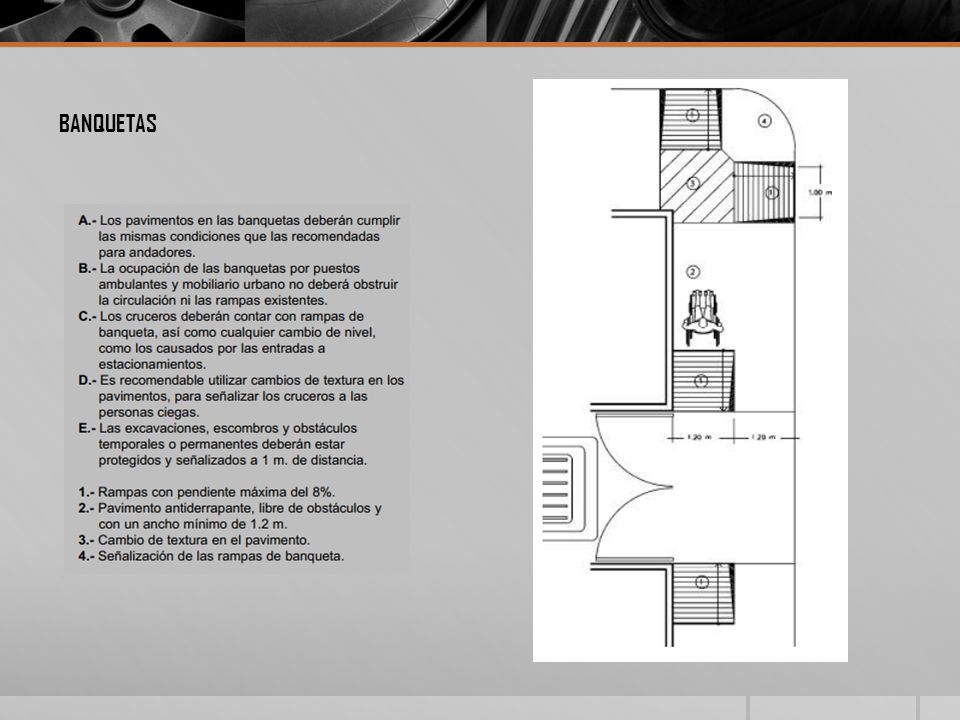

26 BANQUETAS

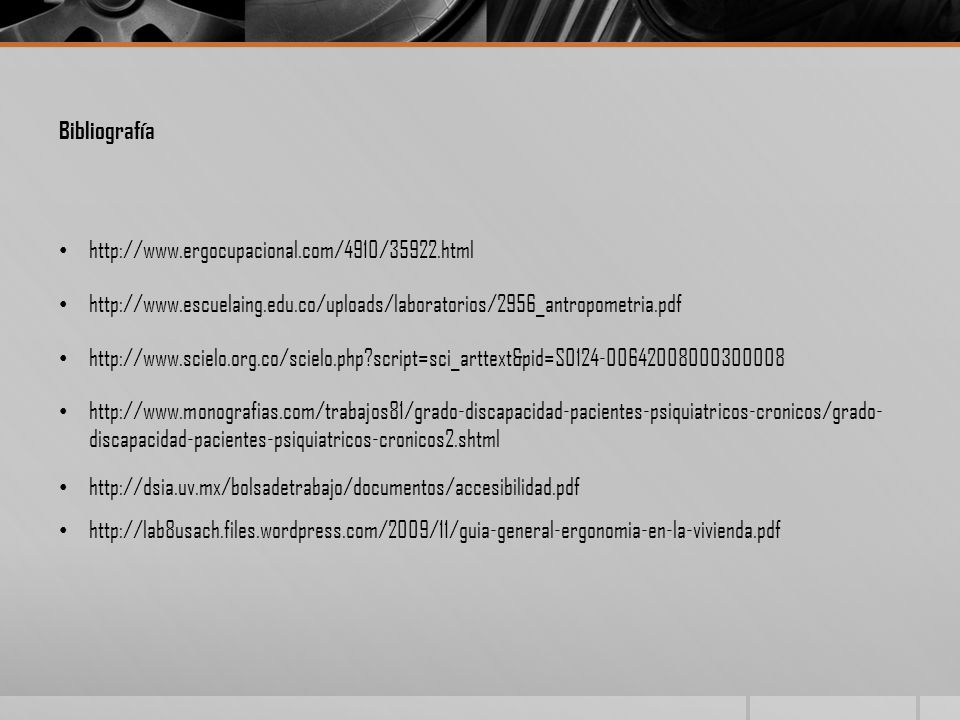

27 Bibliografía
