Capítulo 16 Hysweep® Levantamiento de Multihaz y Sonar de Barrido Lateral Calibración y Prueba de QC / QA Edición y Procesamiento de datos Basado en Windows.

Presentaciones similares


Presentación del tema: "Capítulo 16 Hysweep® Levantamiento de Multihaz y Sonar de Barrido Lateral Calibración y Prueba de QC / QA Edición y Procesamiento de datos Basado en Windows."— Transcripción de la presentación:

1

2 Capítulo 16 Hysweep® Levantamiento de Multihaz y Sonar de Barrido Lateral Calibración y Prueba de QC / QA Edición y Procesamiento de datos Basado en Windows – Económico y fácil para aprender y usar

3 Que es nuevo? MB Max (AKA ELVIS) Librería, Librería y mas Librería. Interfase en Red

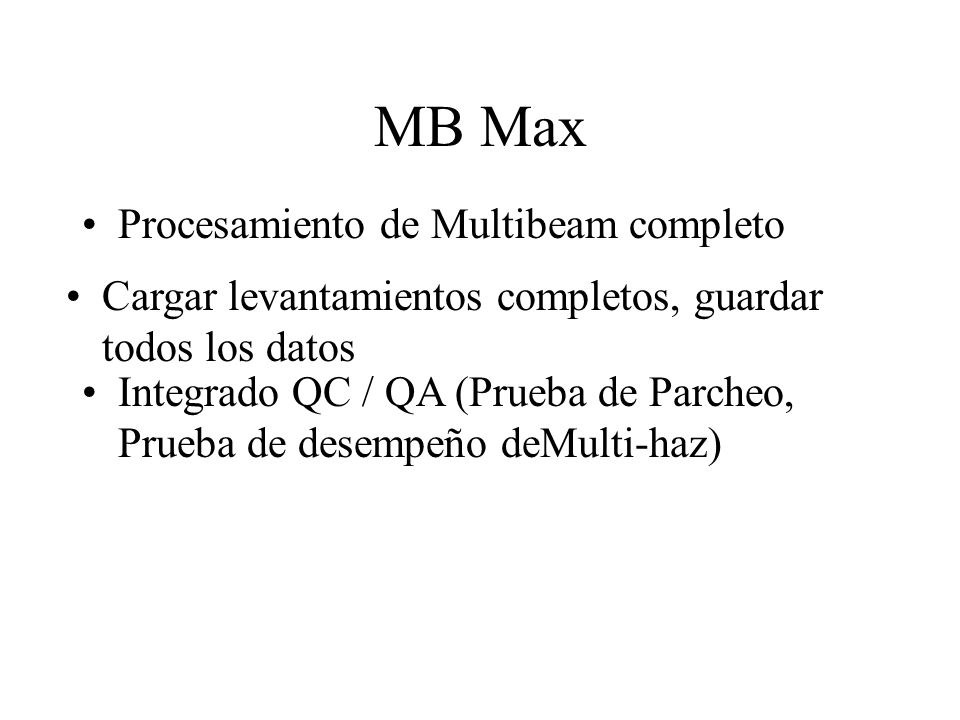

4 MB Max Procesamiento de Multibeam completo Cargar levantamientos completos, guardar todos los datos Integrado QC / QA (Prueba de Parcheo, Prueba de desempeño deMulti-haz)

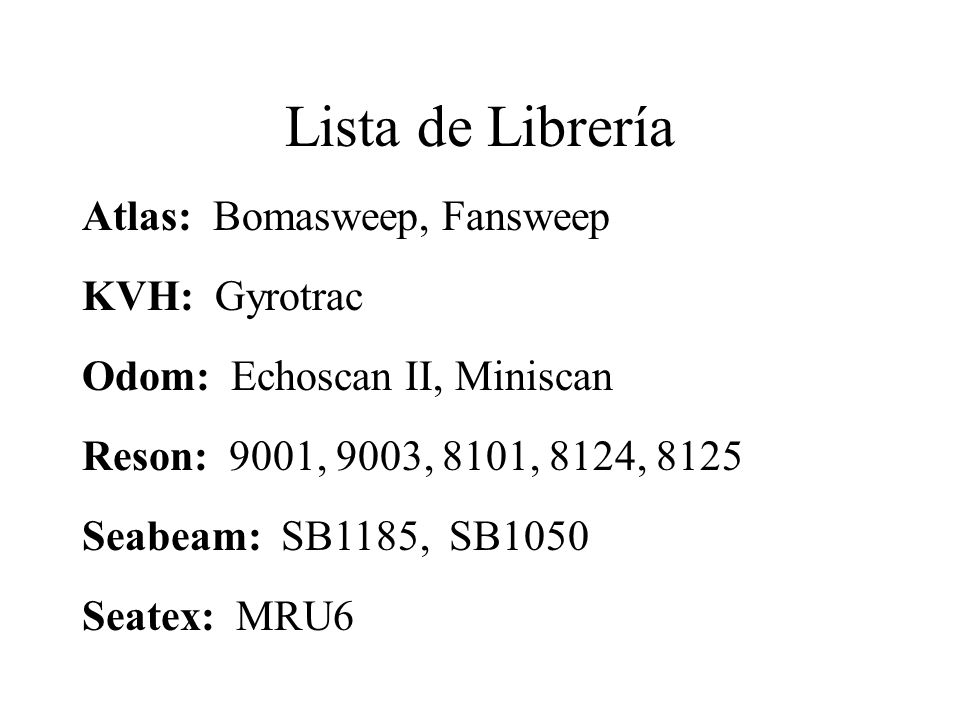

5 Lista de Librería Atlas: Bomasweep, Fansweep KVH: Gyrotrac Odom: Echoscan II, Miniscan Reson: 9001, 9003, 8101, 8124, 8125 Seabeam: SB1185, SB1050 Seatex: MRU6

6 Lista de Librería (cont.) Simrad: EM3000, SM2000, EM2000 TSS: 335B, DMS, POS/MV Cualquier equipo de rumbo con salida NMEA-0183. SG Brown: 1000S Gyro

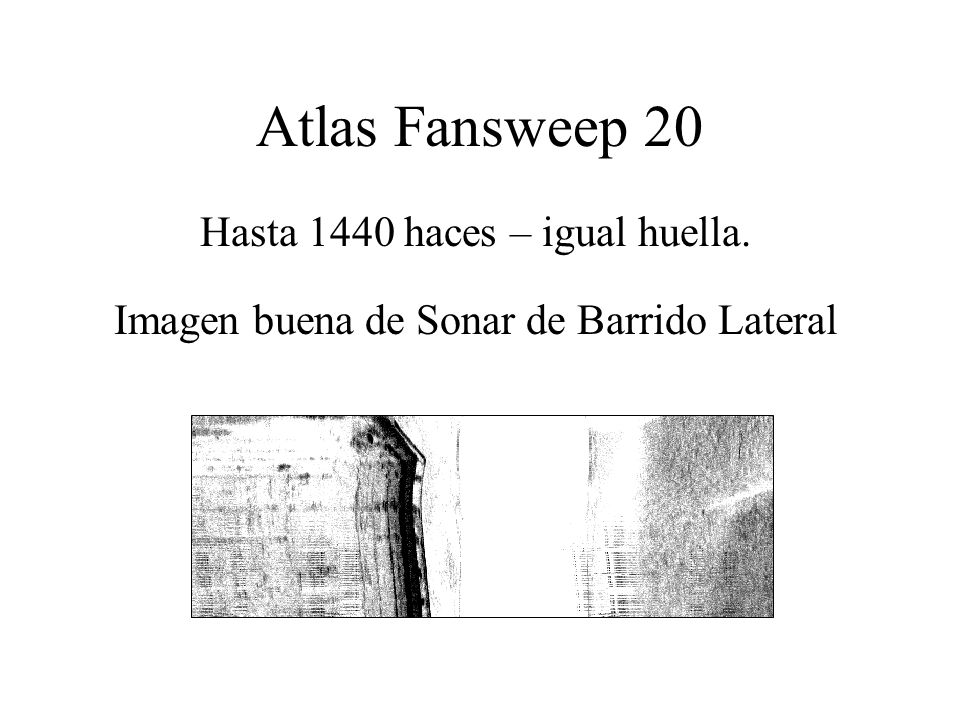

7 Atlas Fansweep 20 Hasta 1440 haces – igual huella. Imagen buena de Sonar de Barrido Lateral

8 Simrad EM3000 Modelos de una y doble cabeza Dragado Creativo!

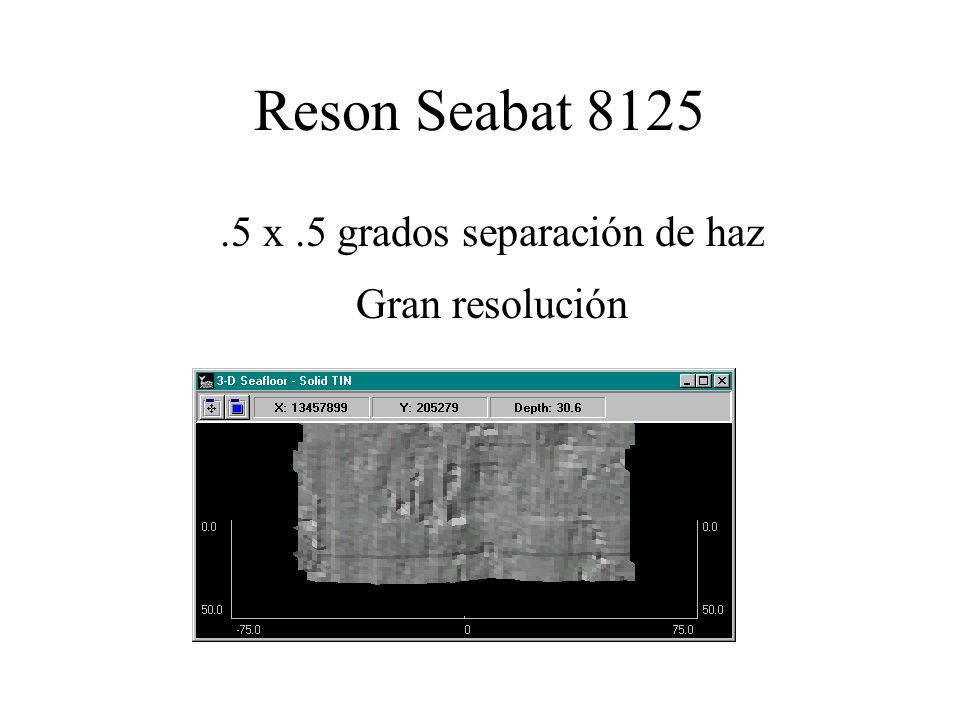

9 Reson Seabat 8125.5 x.5 grados separación de haz Gran resolución

10 Básica Teoría de Multihaz No ecuaciones

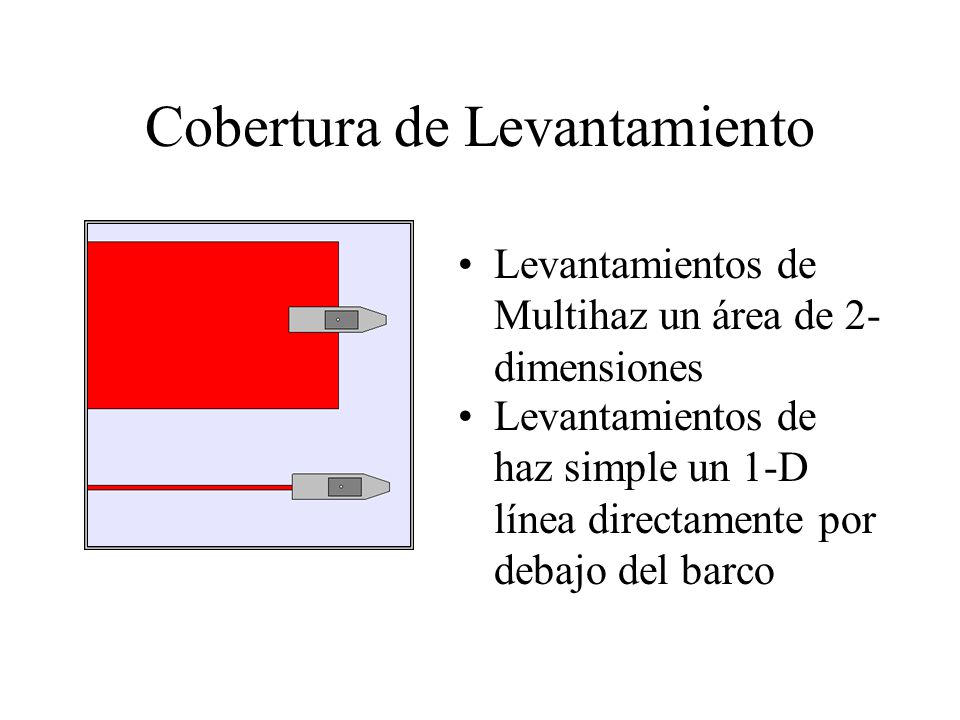

11 Cobertura de Levantamiento Levantamientos de Multihaz un área de 2- dimensiones Levantamientos de haz simple un 1-D línea directamente por debajo del barco

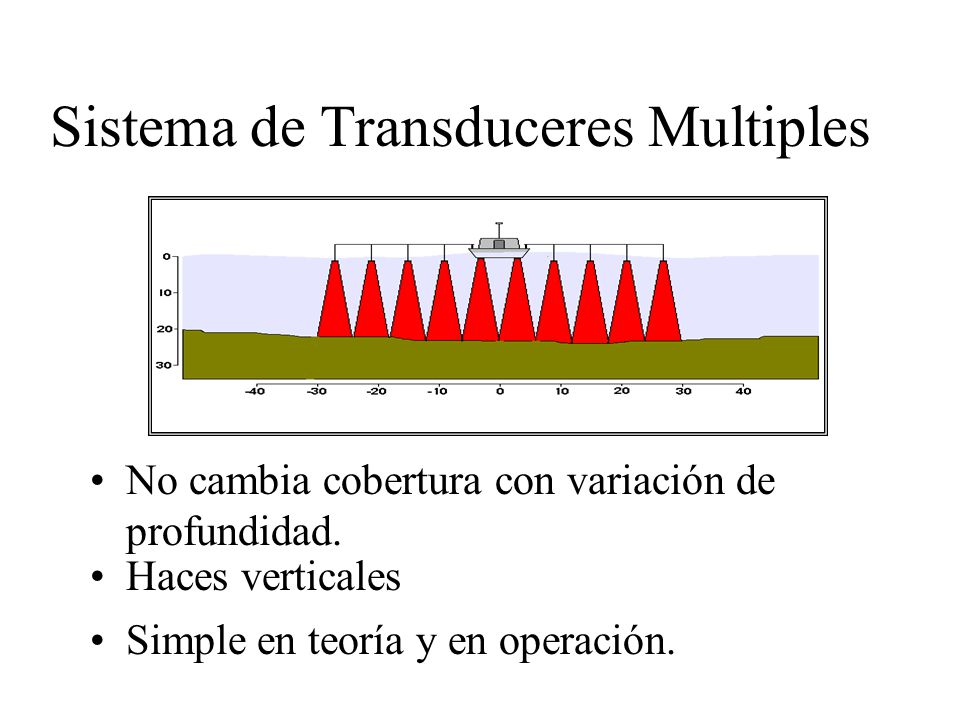

12 Sistema de Transduceres Multiples No cambia cobertura con variación de profundidad. Haces verticales Simple en teoría y en operación.

13 Sistemas de Multihaz Incremento de cobertura con profundidad. Operaciones en mar agitado. Opciones de Montaje – vertical a un cierto ángulo.

14 Acústicos - Simple Haz Vertical No cambio en dirección con cambio de velocidad. Promedio de velocidad de sonido es suficiente

15 Acústica – No simple Haz Refracción (rayo doblado) por cambios Veloc. Sonido. Requiere perfil de Velocidad de Sonido Buscar los errores de refracción “Sonrisas”

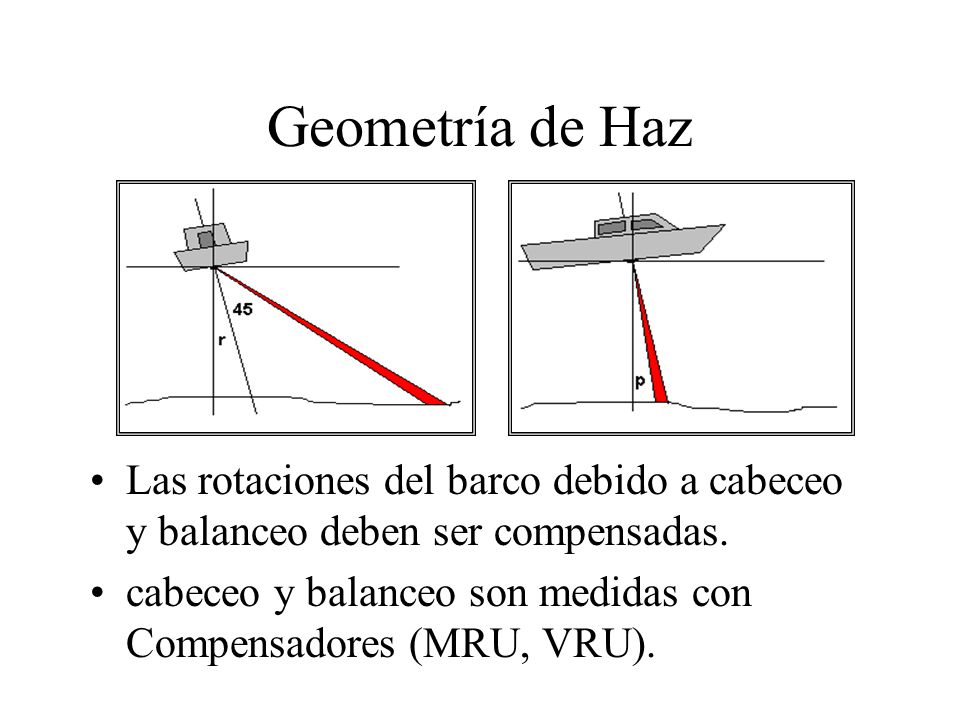

16 Geometría de Haz Las rotaciones del barco debido a cabeceo y balanceo deben ser compensadas. cabeceo y balanceo son medidas con Compensadores (MRU, VRU).

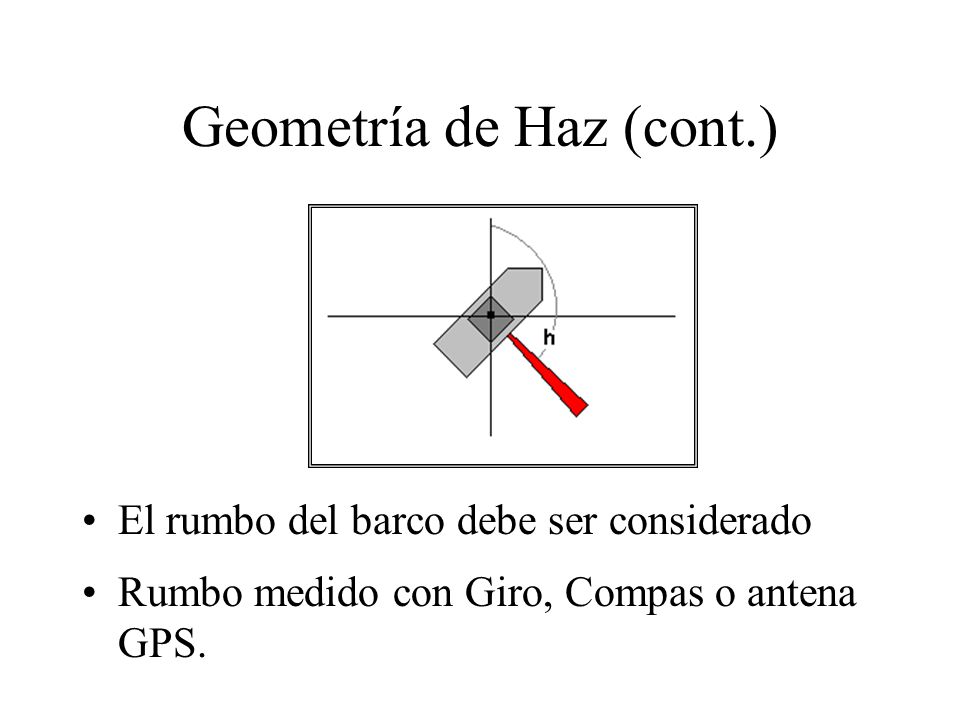

17 Geometría de Haz (cont.) El rumbo del barco debe ser considerado Rumbo medido con Giro, Compas o antena GPS.
