1 568-B

2 TIA/EIA – 568 – B Estándar de Cableado para Telecomunicaciones en
Edificios Comerciales

3 ESQUEMA GENERAL TIA/EIA-B.1 TIA/EIA-B.2 TIA/EIA-B.3
-Requrimientos Generales TIA/EIA-B.2 -Componentes de Cableado, par trenzado balanceado TIA/EIA-B.3 -Componentes de cabledo, Fibra óptica

4 TIA/EIA – 568 – B.1 PROPÓSITO Especifica un sistema de cableado genérico Respalda un ambiente de productos y vendedores múltiples Independiente de las aplicaciones Establecer requisitos de desempeño

5 - Requisitos de componentes
TIA/EIA – 568 – B.1 ALCANCE Especifica: - Requisitos de componentes - Distancias de cableado - Configuraciones de conectores - Topología

6 TIA/EIA – 568 – B.1 ALCANCE Se aplica a: - Edificios comerciales
- Ambiente de oficinas

7 ¿QUÉ ES CABLEADO ESTRUCTURADO? Define la topología
Identifica los medios Especifica las distancias Especifica las interfases de conexión Especifica los requisitos de desempeño

8 ¿PORQUÉ CABLEADO ESTRUCTURADO?
Flexibilidad Dará soporte a diversos ambientes Incrementa el desempeño Cambios, modificaciones y adiciones rápidas

9 ELEMENTOS DEL SISTEMA DE CABLEADO ESTRUCTURADO
TIA/EIA – 568-B.1 ELEMENTOS DEL SISTEMA DE CABLEADO ESTRUCTURADO Cableado Horizontal Cableado Vertical (principal) Área de Trabajo Closet de telecomunicaciones Cuarto de Equipo Entradas de servicio Administración

10 CABLEADO HORIZONTAL

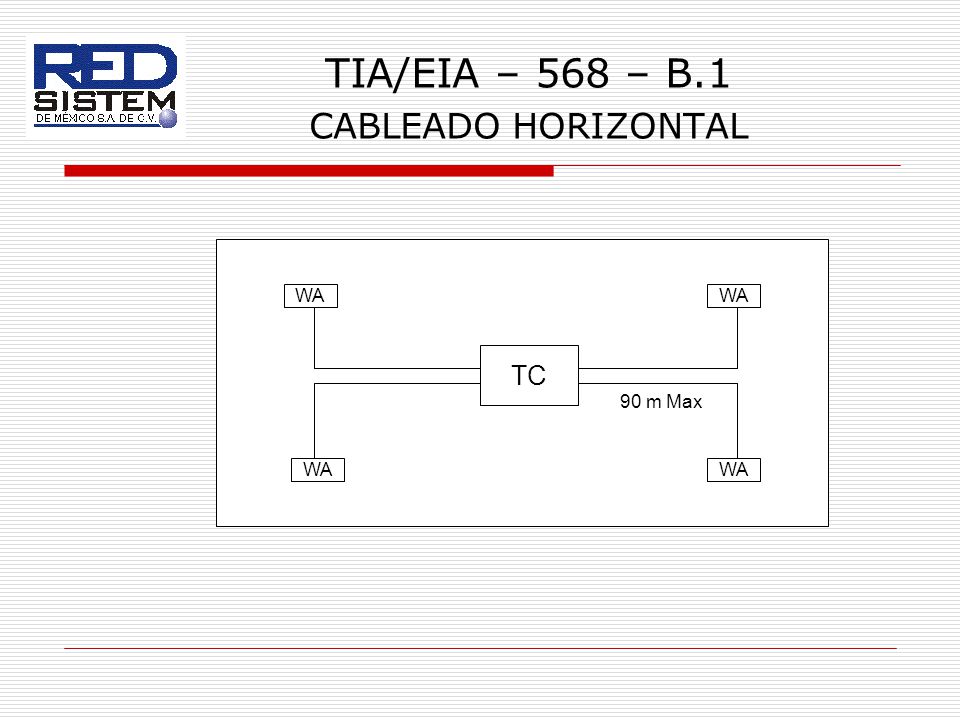

11 TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL WA WA TC 90 m Max WA WA

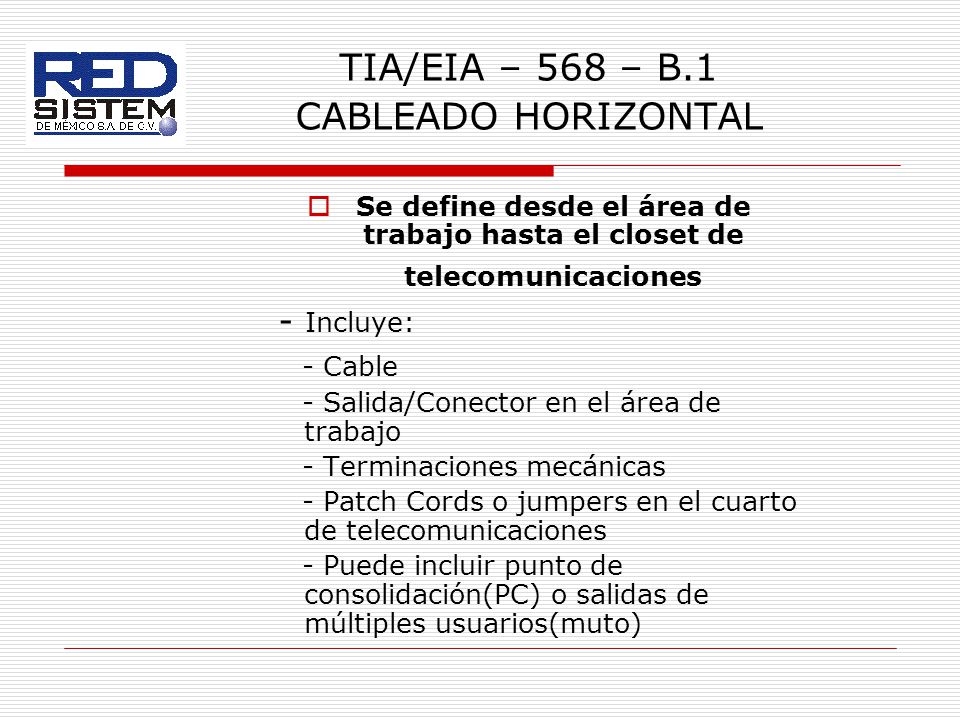

12 TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL - Incluye: - Cable
Se define desde el área de trabajo hasta el closet de telecomunicaciones - Incluye: - Cable - Salida/Conector en el área de trabajo - Terminaciones mecánicas - Patch Cords o jumpers en el cuarto de telecomunicaciones - Puede incluir punto de consolidación(PC) o salidas de múltiples usuarios(muto)

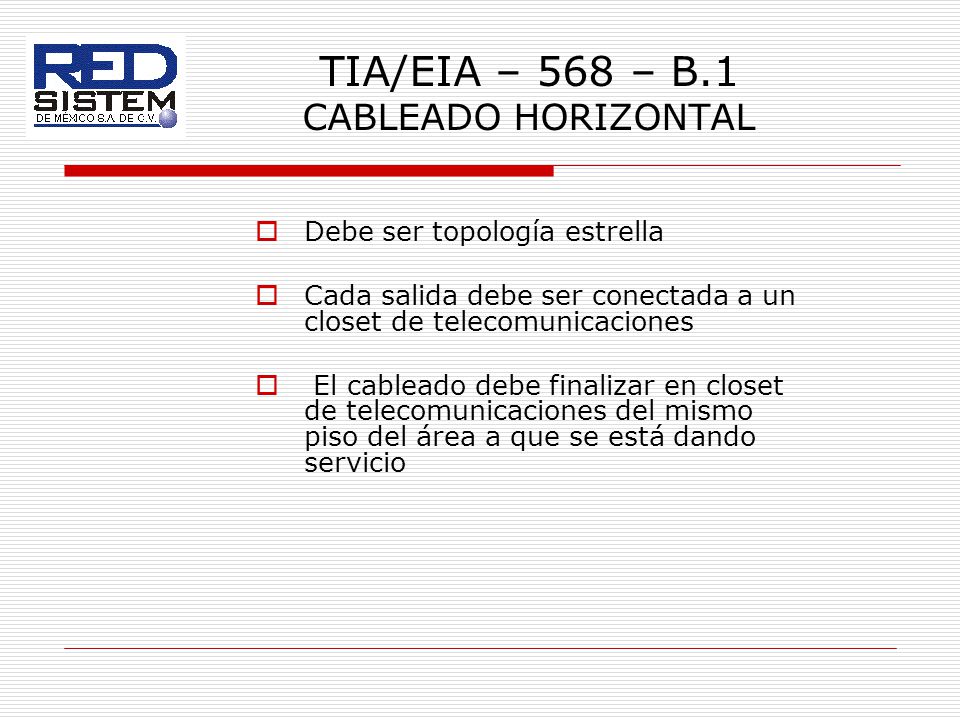

13 TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL Debe ser topología estrella
Cada salida debe ser conectada a un closet de telecomunicaciones El cableado debe finalizar en closet de telecomunicaciones del mismo piso del área a que se está dando servicio

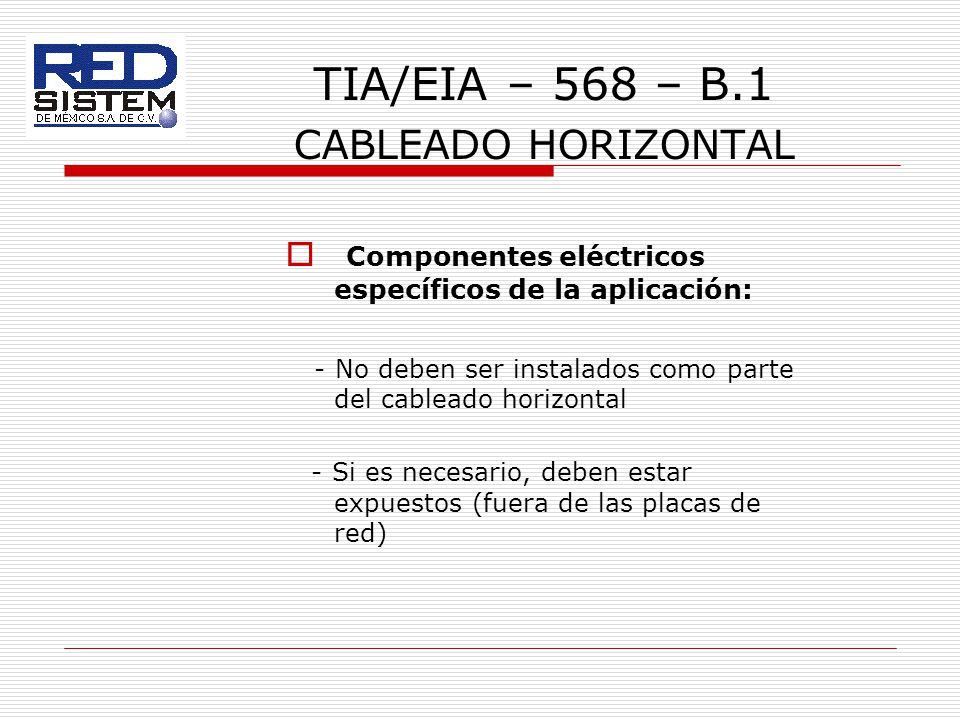

14 TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL
Componentes eléctricos específicos de la aplicación: - No deben ser instalados como parte del cableado horizontal - Si es necesario, deben estar expuestos (fuera de las placas de red)

15 TEA/EIA – 568 – B.1 CABLEADO HORIZONTAL
Se permite un punto de transición o punto de consolidación en el cableado horizontal: - Es un punto de interconexión dentro del cableado horizontal - Sirve haste 12 áreas de trabajo - Debe estar localizado al menos a 15 metros del CT

16 TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL Distancias Horizontales
- Máximo 90 metros. - Se permiten 10 metros adicionales para cables de conexión TC WA 90 m 3 m 6 m

17 TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL Cables reconocidos
- Cuatro pares, trenzado, 100 Ohms (UTP, ScTP)TIA/EIA 568- B.2 Dos pares, trenzados 150 Ohms (STP) TIA/EIA 568- B.2, en este momento esta reconocido pero no se recomienda para instalaciones nuevas ya que se espera sea removido en la proxima revisión Cables de fibra óptica de 62.5/125 um o 50/125 um , dos fibras o mas

18 TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL
Un mínimo de dos salidas por cada área de trabajo : - Uno debe ser UTP de 100 Ohms de cuatro pares (Cat. 5e mínimo. Se recomienda Cat 6)

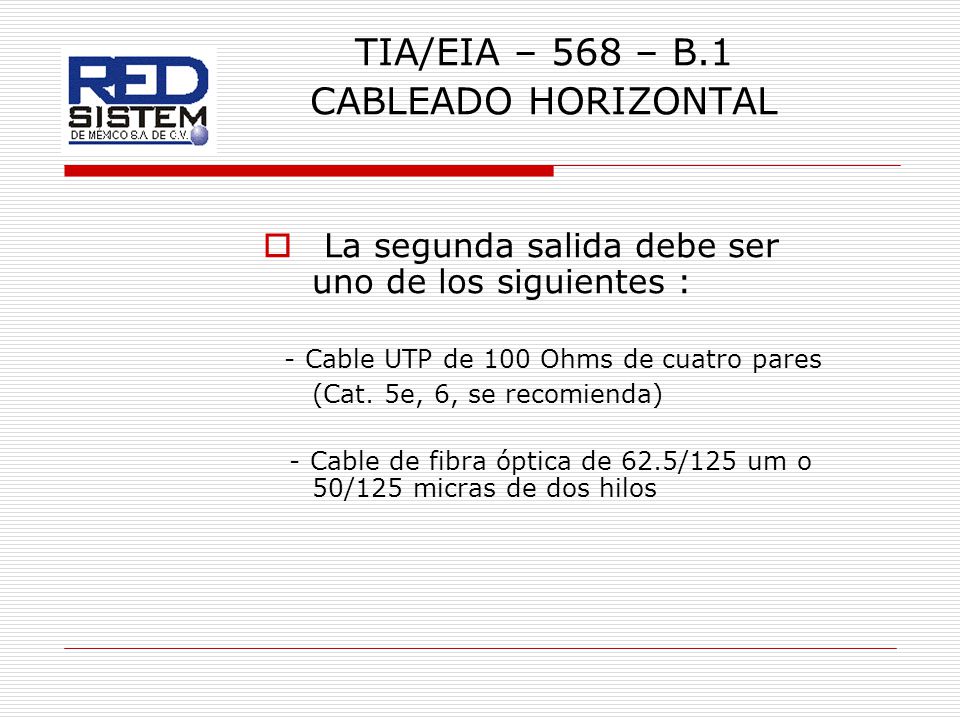

19 - Cable UTP de 100 Ohms de cuatro pares (Cat. 5e, 6, se recomienda)
TIA/EIA – 568 – B.1 CABLEADO HORIZONTAL La segunda salida debe ser uno de los siguientes : - Cable UTP de 100 Ohms de cuatro pares (Cat. 5e, 6, se recomienda) - Cable de fibra óptica de 62.5/125 um o 50/125 micras de dos hilos

20 TIA/EIA – 568 – B.1 CABLEADO VERTICAL

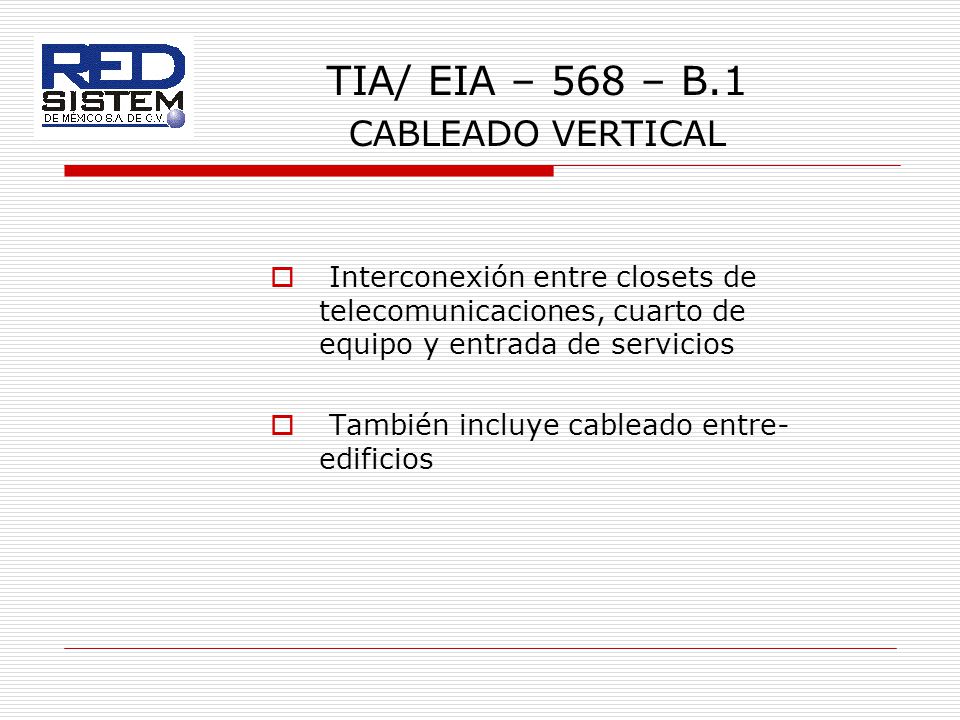

21 TIA/ EIA – 568 – B.1 CABLEADO VERTICAL
Interconexión entre closets de telecomunicaciones, cuarto de equipo y entrada de servicios También incluye cableado entre-edificios

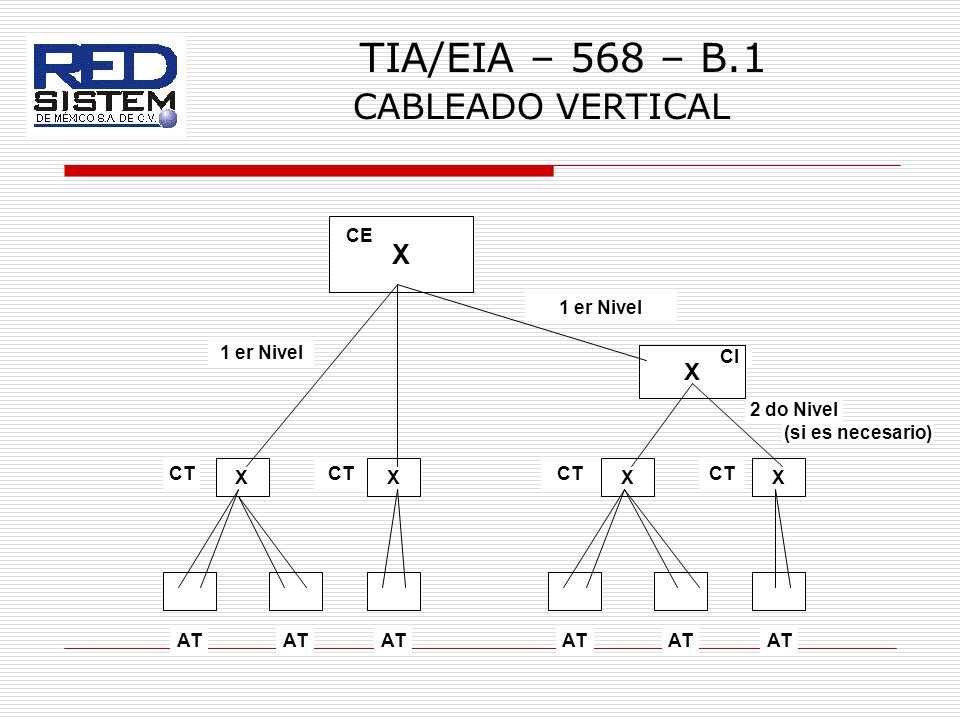

22 TIA/EIA – 568 – B.1 CABLEADO VERTICAL X X X CE CE 1 er Nivel
CI 2 do Nivel (si es necesario) CT X CT X CT X CT X AT AT AT AT AT AT

23 TIA/EIA – 568 – B.1 CABLEADO VERTICAL Cables reconocidos
- Cable multi-par UTP de 100 Ohms - Cable de fibra óptica 50/125 micras - Cable de fibra óptica de 62.5/125 micras - Cable de fibra óptica mono-modo

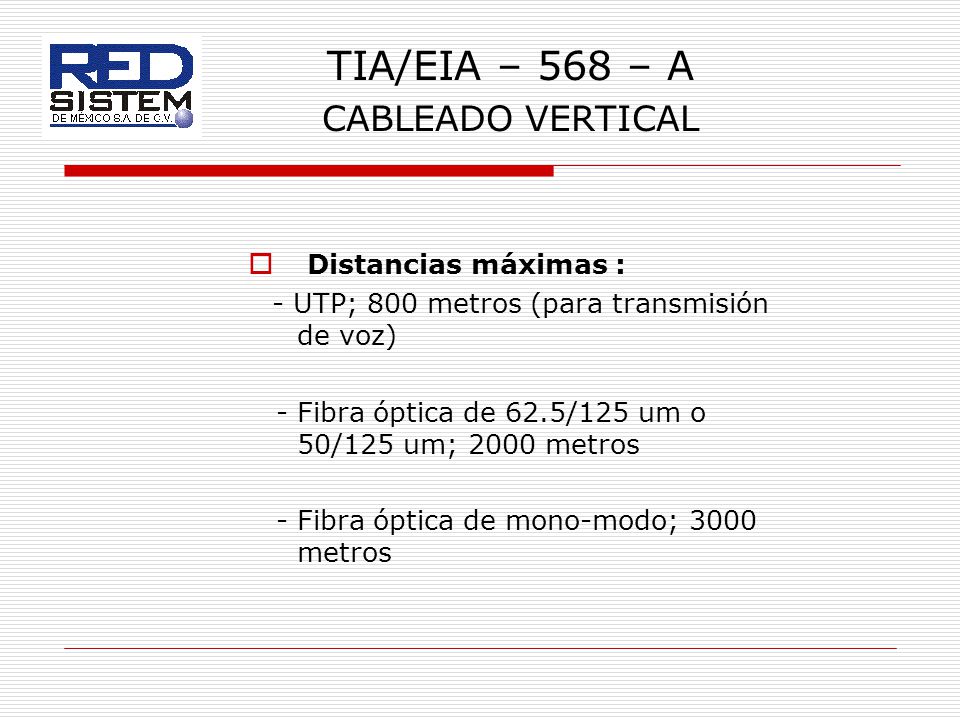

24 TIA/EIA – 568 – A CABLEADO VERTICAL Distancias máximas :
- UTP; 800 metros (para transmisión de voz) - Fibra óptica de 62.5/125 um o 50/125 um; 2000 metros - Fibra óptica de mono-modo; 3000 metros

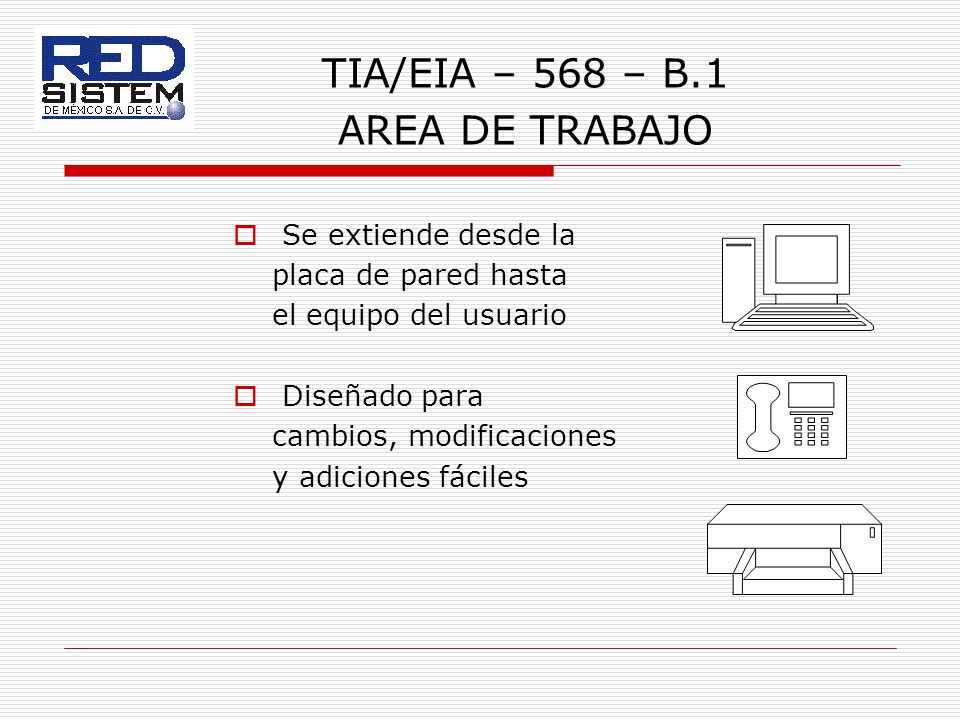

25 TIA/EIA – 568 – B.1 AREA DE TRABAJO Se extiende desde la
placa de pared hasta el equipo del usuario Diseñado para cambios, modificaciones y adiciones fáciles

26 Faceplate

27 Faceplate

28 Practicas adicionales de cableado para oficinas abiertas
TIA/EIA 568- B.1 Practicas adicionales de cableado para oficinas abiertas

29 TIA/EIA 568-B.1 Cuando se instala una corrida de una distancia considerable, y después se hacen cambios en los muebles modulares, se tiene que desechar todo el cable des-instalado $

30 TIA/EIA 568-B.1 Se buscó un modo para que se manejara un sistema centralizado y que pudiera ofrecer cambios fáciles para remodelaciones y cambios en oficinas abiertas.....

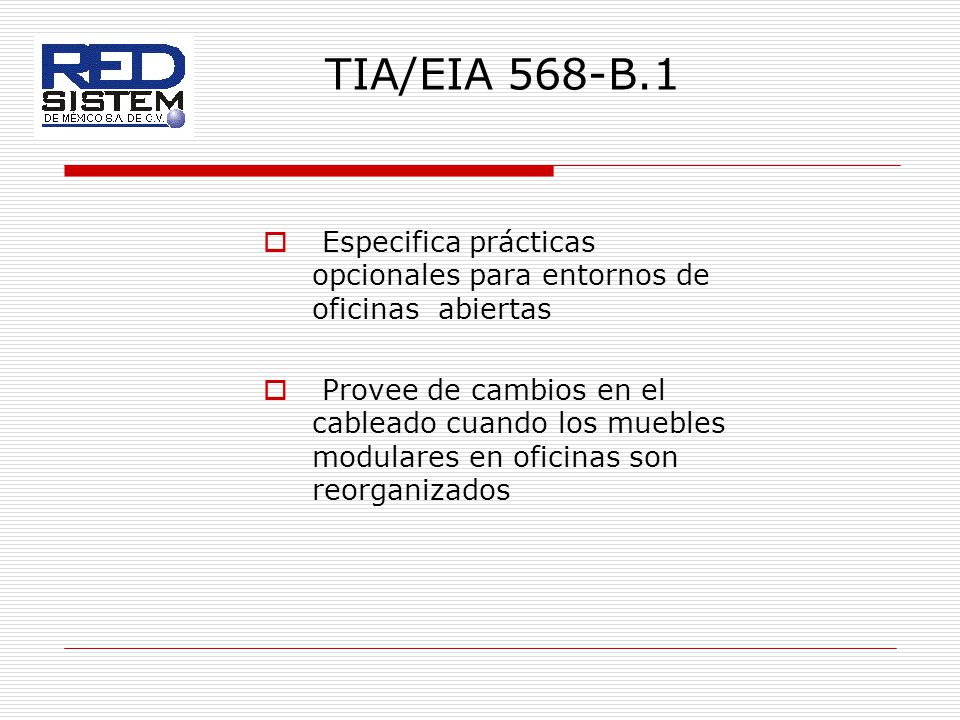

31 TIA/EIA 568-B.1 Especifica prácticas opcionales para entornos de oficinas abiertas Provee de cambios en el cableado cuando los muebles modulares en oficinas son reorganizados

32 TIA/EIA 568-B.1 Únicamente se puede utilizar este esquema en sistemas de muebles modulares. ¡ No se permite en oficinas de paredes falsas o de ladrillo !

33 TIA/EIA 568-B.1 Existen dos configuraciones
- Ensamble de salidas de Telecomunicaciones Multi-Usuario (MUTO = Multi- User Telecommunications Outlet Assembly) - Punto de consolidación (PC)

34 Cables Horizontales terminan en un lugar común
TIA/EIA 568-B.1 MUTO Cables Horizontales terminan en un lugar común Los cordones de estación son ruteados directamente del MUTO al área de trabajo Es la Solución preferida para aplicaciones donde se anticipan movimientos frecuentes

35 TIA/EIA 568-B.1 MUTO Cada MUTO debe dar servicio a un máximo de 12 áreas de trabajo Debe ser fácilmente accesible y no estar localizado en un piso o techo falso Debe quedar instalado permanentemente

36 Cable de área de trabajo (w)
TIA/EIA 568-B.1 MUTO Cable de área de trabajo (w) MUTO Cable horizontal (H) B CT A

37 TIA/EIA 568-B.1 Distancias Horizontales (Cobre)
Longitud de cable Longitud Max para Cable Longitu Max para Cables Horizontales de Área de trabajo de Áreas de trabajo, Patch Cords y Cable de Equipos H W C m (ft) m (ft) m (ft) 90(295) (10) (33) 85(279) (23) (46) 80(262) (36) (59) 75(246) (49) (72) 70(230) (66) (89) La longitud máxima se determina por : C = (102-H) / 1.2 W = C – m

38 TIA/EIA 568-B.1 Distancias Horizontales (Cobre)
Aun cuando la distancia al MUTO sea menor a 70 mts, la longitud máxima del cordón de esta estación no deberá rebasar 22 mts. Para 24 AWG o 17 mts. Para 26 AWG La distancia máxima nunca rebasará los 100 mts.

39 Distancias Horizontales (Fibra)
TIA/EIA 568-B.1 Distancias Horizontales (Fibra) Cualquier combinación de longitud en cables horizontales, cable de área de trabajo, cordones de parcheo y cables de equipo son aceptados La distancia máxima nunca rebasará los 100 mts.

40 PUNTO DE CONSOLIDACION
TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION Es un punto de interconexión en el cableado horizontal Es un sistema preferido cuando se anticipa una cantidad limitada de cambios No es un empalme - Plug / Jack - Conector tipo 110

41 PUNTO DE CONSOLIDACION
TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION NUNCA se usará un Punto de Consolidación como “Crossconnection” No se permite mas que un solo punto de Consolidación entre cada corrida de cable Se recomienda colocar el CP a 15 mts del CT

42 PUNTO DE CONSOLIDACION
TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION Cada PC debe dar servicio a un máximo de 12 áreas de trabajo Debe ser completamente accesible Debe quedar instalado permanentemente La distancia de enlace está limitada a 90 mts (+10 mts. de cordones)

43 Cable de área de trabajo (w)
TIA/EIA 568-B.1 PUNTO DE CONSOLIDACION Cable de área de trabajo (w) PC Placa de pared Cable horizontal (H) CT

44 CLOSETS DE TELECOMUNICACIONES
TIA/EIA – 568 –B.1 CLOSETS DE TELECOMUNICACIONES Área exclusiva dentro de un edificio para el equipo de telecomunicaciones Su función principal es la terminación del cableado horizontal y vertical

45 CLOSET DE TELECOMUNICACIONES
TIA/EIA 568-B.1 CLOSET DE TELECOMUNICACIONES Todas las conexiones entre los cables horizontales y verticales deben ser cross-connects Las conexiones de los cables de equipo al cableado horizontal o vertical pueden ser interconexiones o conexiones cruzadas Deben ser diseñados de acuerdo con los TIA/EIA-569

46 CLOSET DE TELECOMUNICACIONES
TIA/EIA – 568 – B.1 CLOSET DE TELECOMUNICACIONES Equipo Común Cables de Parcheo Terminaciones Cableado Horizontal Área de Trabajo

47 CLOSET DE TELECOMUNICACIONES
TIA/EIA – 568 – B.1 CLOSET DE TELECOMUNICACIONES Precauciones en el del manejo cable - Evitar tensiones en el cable - Los cables no deben enrutarse en grupos muy apretados - Utiliza rutas de cable y accesorios apropiados

48 TIA/EIA – 568 – B.1 CUARTOS DE EQUIPO
Es distinto de un cuarto de telecomunicaciones debido a la complejidad del equipo que contiene Hub primario para la distribución vertical Debe proveerse un ambiente controlado Debe ser diseñado de acuerdo TIA/EIA-569-A

49 TIA/EIA – 568 – B.1 ENTRADA DE SERVICIOS
Consiste en cables, accesorios de conexión y dispositivos de protección, y además equipo necesario para conectar el edificio a servicios externos Puede contener el punto de demarcación Protección eléctrica establecida por códigos eléctricos aplicables Deben ser diseñados de acuerdo a el TIA/EIA-569-A

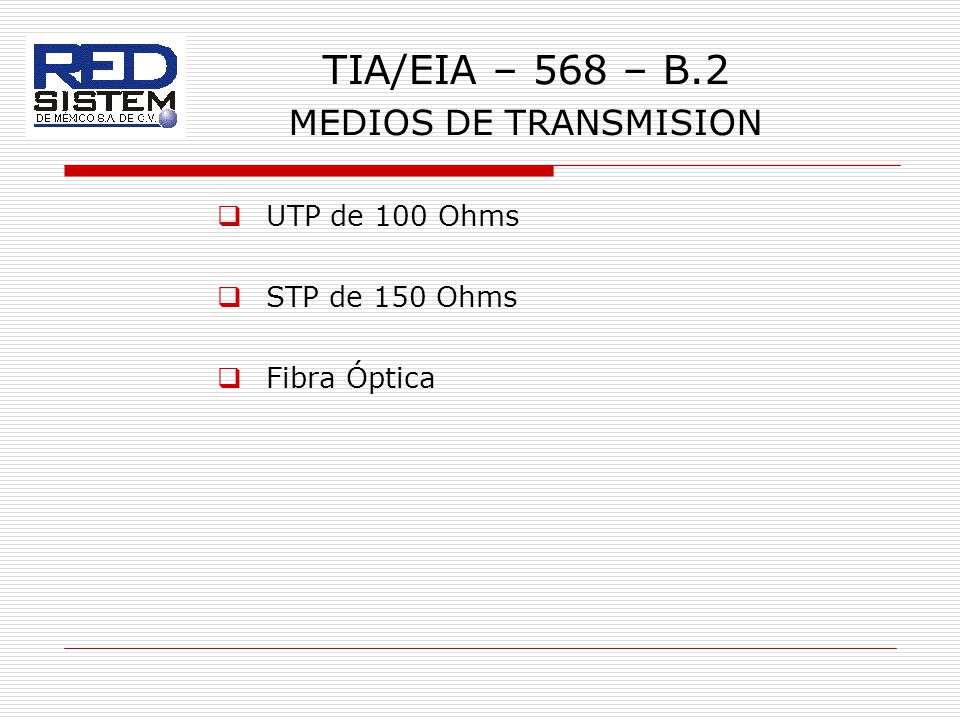

50 TIA/EIA – 568 – B.2 MEDIOS DE TRANSMISION UTP de 100 Ohms
STP de 150 Ohms Fibra Óptica

51 SISTEMAS DE CABLEADO UTP DE 100 OHMS
TIA/EIA – 568 – B.2 SISTEMAS DE CABLEADO UTP DE 100 OHMS Categorías de cableado UTP - Categorías 3 : Aplicaciones hasta 16 Mhz - Categorías 5 : Aplicaciones hasta 100 Mhz - Categorías 5e : Aplicaciones hasta 100 Mhz Power Sum -Categoría 6: Aplicaciones hasta 250 Mhz

52 SISTEMAS DE CABLEADO UTP DE 100 HOMS
TIA/EIA – 568 –B.2 SISTEMAS DE CABLEADO UTP DE 100 HOMS CABLE : - Cable sólido de AWG, con cubierta termoplástica. - 4 pares trenzado entre sí - El diámetro del conductor aislado será de 1.22 mm máximo.

53 SISTEMA DE CABLEADO UTP DE 100 OHMS
TIA/EIA – 568 – B.2 SISTEMA DE CABLEADO UTP DE 100 OHMS Accesorios de Conexión - Debe ser un tipo de contacto por desplazamiento de aislante. - Incluye : Salidas/conectores bloques de cross-connect Puntos de Transición

54 SISTEMAS DE CABLEADO UTP DE 100 OHMS
TIA/EIA – 568 – B.2 SISTEMAS DE CABLEADO UTP DE 100 OHMS ScTP - Este tipo de cableado puede incrementar la inmunidad a interferencias electromagnéticas externas - Esto depende de varios factores, métodos y precauciones durante la instalación - Plugs y jacks de 8 posiciones deben asegurar una continuidad en el blindaje

55 SISTEMAS DE CABLEADO UTP DE 100 OHMS
TIA/EIA – 568 – B.2 SISTEMAS DE CABLEADO UTP DE 100 OHMS Accesorios de Conexión : - El cable debe terminar en un Jack modular de ocho posiciones - debe llenar los requisitos de durabilidad - asignaciones pin/par : * T568A * T568 B

56 ASIGNACIONES PIN/PAR DE UN JACK DE OCHO POSICIONES
TIA/EIA – 568 – B.2 ASIGNACIONES PIN/PAR DE UN JACK DE OCHO POSICIONES PAR 2 PAR 3 PAR 1 PAR 1 PAR 3 PAR 4 PAR 2 PAR 4 G BL O BR O BL G BR W-G W-O W-BL W-BR W-O W-G W-BL W-BR T568A T568B

57 SISTEMA DE CBLEADO UTP DE 100 OHMS
TIA/EIA – 568 –B.2 SISTEMA DE CBLEADO UTP DE 100 OHMS Cables de conexión (Patch Cords) - Estos pueden ser de cable multifilar para incrementar la flexibilidad - Deben llenar los mismos requisitos de transmisión que el cable horizontal con excepción de la atenuación (20 % extra)

58 ANSI/TIA/EIA – 568 – B.2- 1-2002 Junio 2002 ADENDUM 1: CATEGORIA 6

59 ANTECEDENTES En 1997 TIA desarrolló los objetivos de una nueva categoría que soporta ACR positivo a 200 Mhz. Por solicitud de la IEEE comité 802.3, la TIA acepto que Cat6 se especificara a 250 Mhz, para utilizar equipo que utilizara técnicas de DSP

60 INTRODUCCIÓN Cat6 debe de ser compatible con las anteriores categorías(3,5 y 5e), las aplicaciones que funcionen en la menor categoría deberán funcionar en Cat6. El cableado tendrá el desempeño del componente de menor categoría.

61 INTRODUCCIÓN Los requerimientos de canal para Cat6 especificados en el estándar, tendrán un power Sum attenuation to Cross Ratio (PSACR) mayor o igual a cero a 200 Mhz. Este addendum fue aprobado unánimemente a principios de junio de 2002 para su publicación en julio de 2002

62 INTRODUCCIÓN TIA/EIA 568 B.1-4
En este adendum que fue publicado para votación se especifica: -En el área de trabajo el primer conector recomendado es Cat5e o Cat6, el segundo es Cat6 o FO de 50 micras

63 COMPONENTES Cable - 100 ohms con especificaciones de transmisión hasta Mhz. Horizontal - 4 pares 100 ohms, UTP o ScTP 22 a 24 AWG sólido Vertical(Principal)

64 COMPONENTES Conectores
- 100 Ohms con especificaciones de transmisión desde 1 hasta 250 Mhz. Cordones -Los Patch Cords, cordones del equipo y los del área de trabajo son criticos para el desempeño

65 CANAL CAT6 Frecuencia Mhz. Pérdida por inserción NEXT (peor par a par)
Power Sum NEXT ELFEXT (peor par a par) PSELFEXT Perdida por retorno (Return Loss) 1 2.1 65 62 63.3 60.3 19 4 63 60.5 51.2 48.2 8 5.7 58.2 55.6 45.2 42.2 10 6.3 56.6 54 43.3 40.3 16 53.2 50.6 39.2 36.2 18 20 9 51.6 49 37.2 34.2 17.5 25 10.1 50 47.3 35.3 32.3 17 31.25 11.4 48.4 45.7 33.4 30.4 16.5 62.5 43.4 40.6 27.3 24.3 14 100 21.3 39.9 37.1 23.3 20.3 12 200 31.5 34.8 31.9 17.2 14.2 250 35.9 33.1 30.2 15.3 12.3

66 ENLACE PERMANENTE CAT6 Frecuencia Mhz. Pérdida por inserción
NEXT (peor par a par) Power Sum NEXT ELFEXT (peor par a par) PSELFEXT Perdida por retorno (Return Loss) 1 1.9 65 62 64.2 61.2 19.1 4 3.5 64.1 61.8 52.1 49.1 21 8 5 59.4 57 46.1 43.1 10 5.5 57.8 55.5 44.2 41.2 16 7 54.6 52.2 40.1 37.1 20 7.9 53.1 50.7 38.2 35.2 19.5 25 8.9 51.5 36.2 33.2 19 31.25 50 47.5 34.3 31.3 18.5 62.5 14.4 45.1 42.7 28.3 25.3 100 18.6 41.8 39.3 24.2 21.2 14 200 27.4 36.9 18.2 15.2 11 250 31.1 35.3 32.7 16.2 13.2

67 Máxima longitud UTP horizontal (Mts)
ANEXO G: INFORMATIVO EFECTOS DE LA TEMPERATURA EN UN CABLEADO ESTRUCTURADO TEMPERATURA (C) (F) Máxima longitud UTP horizontal (Mts) 90.0 89.0 89.5 1.0 0.5 87.0 88.5 3.0 1.5 85.5 87.7 4.5 2.3 84 6.0 81.7 86.5 8.3 3.5 79.5 10.5 77.2 84.7 12.8 5.3 75 83.0 15.0

68 TIA/EIA CATEGORIA 6 AUMENTADO
Los requerimientos de canal para sistemas de cableado aumentados no ha sido terminados No existen requerimientos para los componentes en estos momentos El proyecto le ha sido asignado al Subcomite TR42.7 La TIA/EIA ha incorporado la especificación de CANAL para IEEE 802.3an 10GBase-T en su borrador(Draft) La tarea es desarrollar un cableado y sus componentes, además de los procedimientos de prueba, para soportar IEEE 802.3an 10GBase-T hasta 100 m Será publicado como TIA/EIA-568-b.2-10

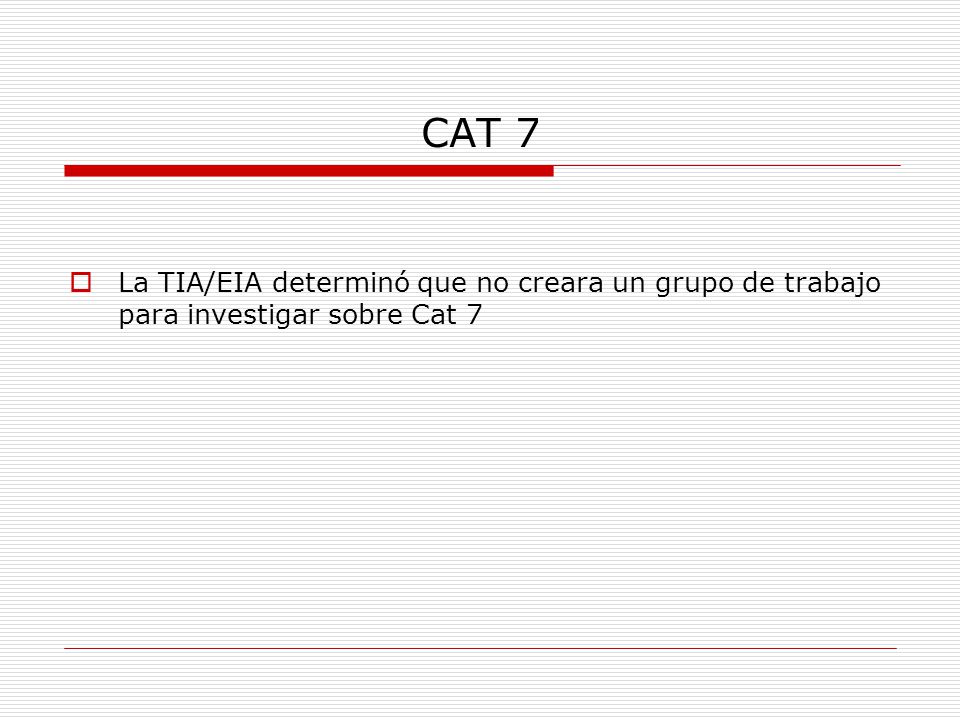

69 CAT 7 La TIA/EIA determinó que no creara un grupo de trabajo para investigar sobre Cat 7

70 SISTEMAS DE CABLEADO DE FIBRA OPTICA
TIA/EIA – 568 – B.3 SISTEMAS DE CABLEADO DE FIBRA OPTICA Elementos : - Cableado Horizontal - Cableado Vertical - Accesorios para conexión - Cables de conexión

71 SISTEMAS DE CABLEADO DE FIBRA OPTICA
TIA/EIA – 568- B.3 SISTEMAS DE CABLEADO DE FIBRA OPTICA Cableado Horizontal - Un mínimo de dos fibras ópticas de un 62.5/125 um envueltos por un revestimiento

72 FUNCIONAMIENTO DE TRANSMISION DE FIBRA OPTICA DE 62.5/125
TIA/EIA – 568 – B.3 FUNCIONAMIENTO DE TRANSMISION DE FIBRA OPTICA DE 62.5/125 Maximum Attenuation (dB/Km) Minimum Information Capacity (Mhz-Km) Wavelength (nm) 850 3.75 160 1300 1.5 500

73 SISTEMAS DE CABLEADO DE FIBRA OPTICA
TIA/EIA – 568- B.3 SISTEMAS DE CABLEADO DE FIBRA OPTICA Cable Vertical : - Multi-modo o mono-modo - Típicamente formados en grupos de 6 ó 12 fibras cada uno

74 Longitud de Onda Máxima Atenuación
TIA/EIA – 568- B.3 COMPORTAMIENTO DE TRANSMISION DE LA FIBRA OPTICA MONO-MODO PARA CABLEADO VERTICAL Longitud de Onda Máxima Atenuación (nm) (dB/km)

75 SISTEMAS DE CABLEADO DE FIBRA OPTICA
TIA/EIA – 568 – B.3 SISTEMAS DE CABLEADO DE FIBRA OPTICA Conexiones de fibra : - Debe tener capacidad para conexiones sencillas o dobles - Las conexiones dobles deben tener una distancia entre centros de 0.5”

76 SISTEMAS DE CABLEADO DE FIBRA OPTICA
TIA/EIA – 568 – B.3 SISTEMAS DE CABLEADO DE FIBRA OPTICA Requisitos para las Salidas : - Radio de Curvatura de 10 veces el diámetro externo del cable - Mínimo un metro de holgura

77 SISTEMA DE CABLEADO DE FIBRA OPTICA
TIA/EIA – 568 –B.3 SISTEMA DE CABLEADO DE FIBRA OPTICA Diseño de paneles - Flexibilidad de montaje - Administración - Manejo de cables Conmutadores - Protección

78 SISTEMAS DE CABLEADO DE FIBRA OPTICA
TIA7EIA B.3 SISTEMAS DE CABLEADO DE FIBRA OPTICA Cables de conexión - Deben ser cable de dos fibras - Construcción para interiores - El conector debe : * Permitir una conexión fácil * Asegurar Polaridad

79 Guías para Cableado de Fibra Óptica Centralizado
TIA/EIA 568-B.1 Anexo “A” Normativo Guías para Cableado de Fibra Óptica Centralizado

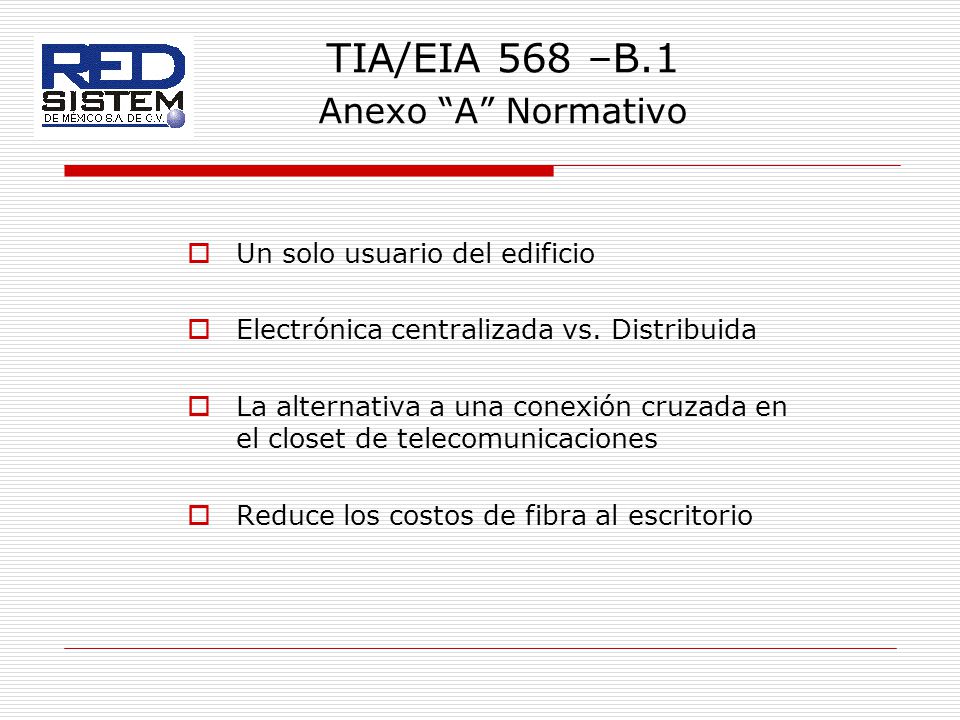

80 TIA/EIA 568 –B.1 Anexo “A” Normativo Un solo usuario del edificio
Electrónica centralizada vs. Distribuida La alternativa a una conexión cruzada en el closet de telecomunicaciones Reduce los costos de fibra al escritorio

81 TIA/EIA 568 –B.1 Anexo “A” Normativo
El cableado centralizado se localizará en el mismo edificio que el área de trabajo Todos los cambios y movimientos se realizarán en la conexión cruzada centralizada Cambios en los enlaces horizontales se realizarán en el Closet de Telecom

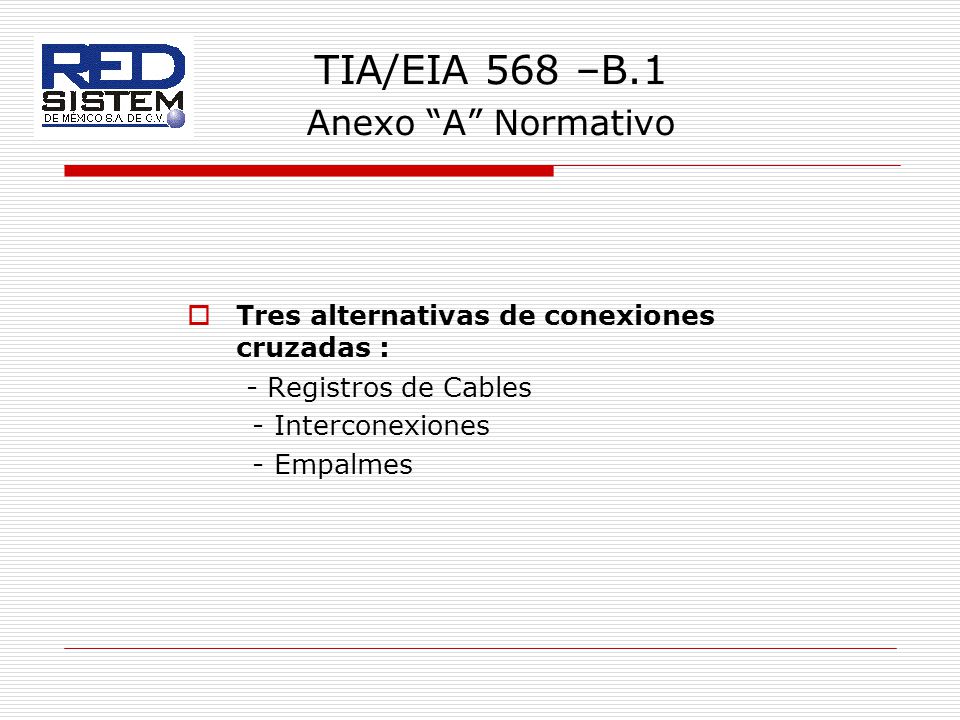

82 TIA/EIA 568 –B.1 Anexo “A” Normativo - Registros de Cables
Tres alternativas de conexiones cruzadas : - Registros de Cables - Interconexiones - Empalmes

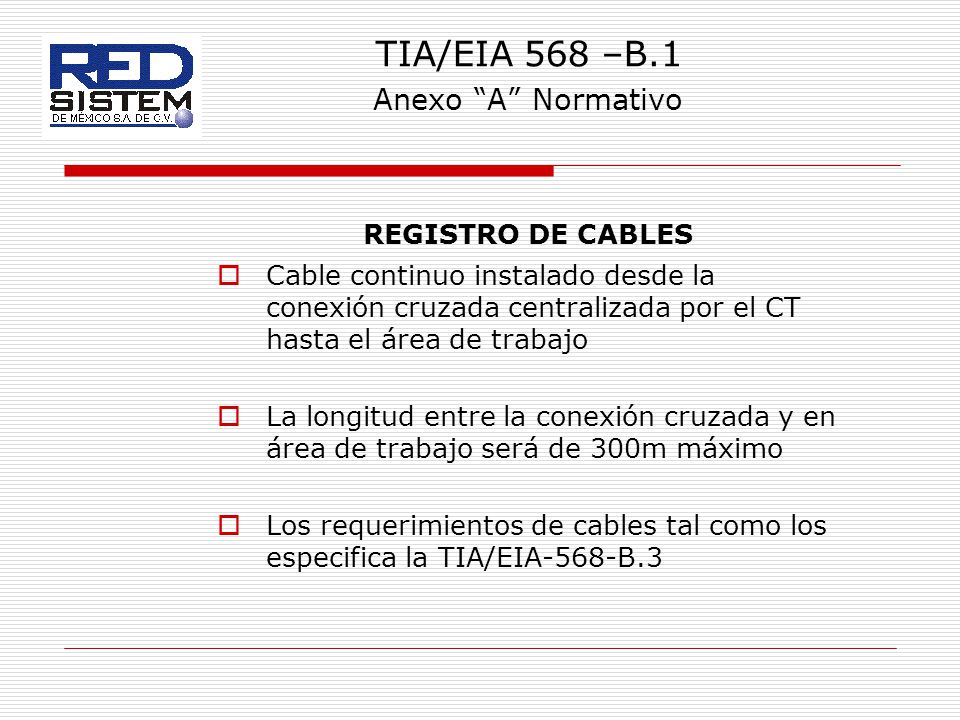

83 TIA/EIA 568 –B.1 Anexo “A” Normativo REGISTRO DE CABLES
Cable continuo instalado desde la conexión cruzada centralizada por el CT hasta el área de trabajo La longitud entre la conexión cruzada y en área de trabajo será de 300m máximo Los requerimientos de cables tal como los especifica la TIA/EIA-568-B.3

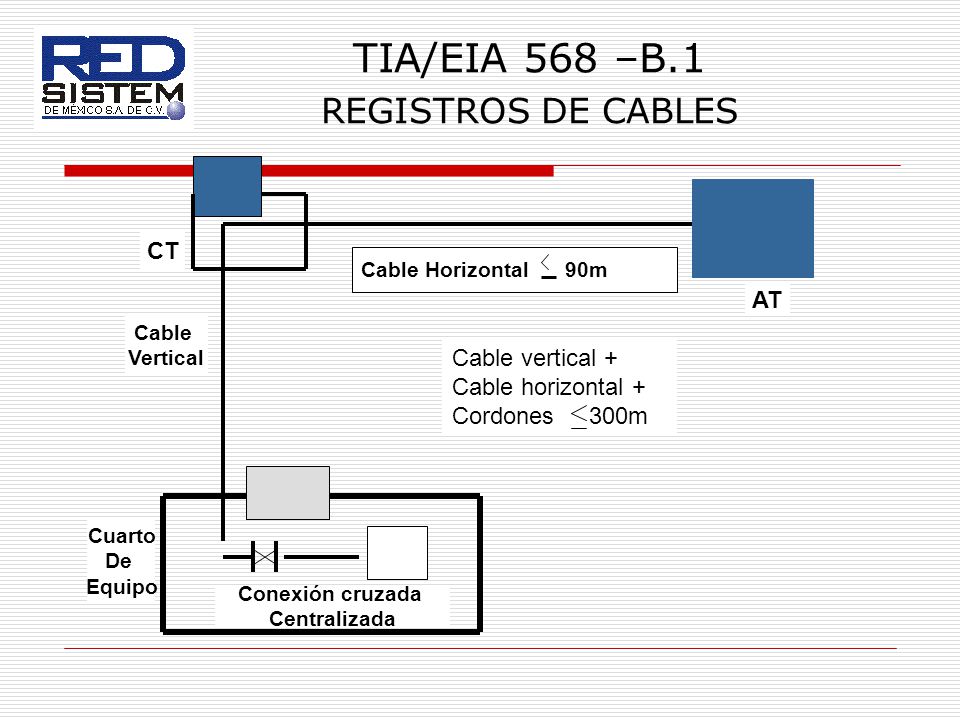

84 TIA/EIA 568 –B.1 REGISTROS DE CABLES CT AT Cable vertical +
Cable Horizontal m AT Cable Vertical Cable vertical + Cable horizontal + Cordones m Cuarto De Equipo Conexión cruzada Centralizada

85 INTERCONEXIÓN / EMPALME
TIA/EIA 568 –B.1 INTERCONEXIÓN / EMPALME La interconexión o empalme en el CT ofrece un incremento en la flexibilidad y facilidad para migrar a una conexión cruzada La longitud entre la conexión cruzada y el área de trabajo deberá ser de 300m máximo

86 INTERCONEXIÓN / EMPALME
TIA/EIA 568 –B.1 INTERCONEXIÓN / EMPALME Cable Horizontal m CT AT Cable vertical + Cable horizontal + Cordones m Cable Vertical Cuarto De Equipo Conexión cruzada Centralizada

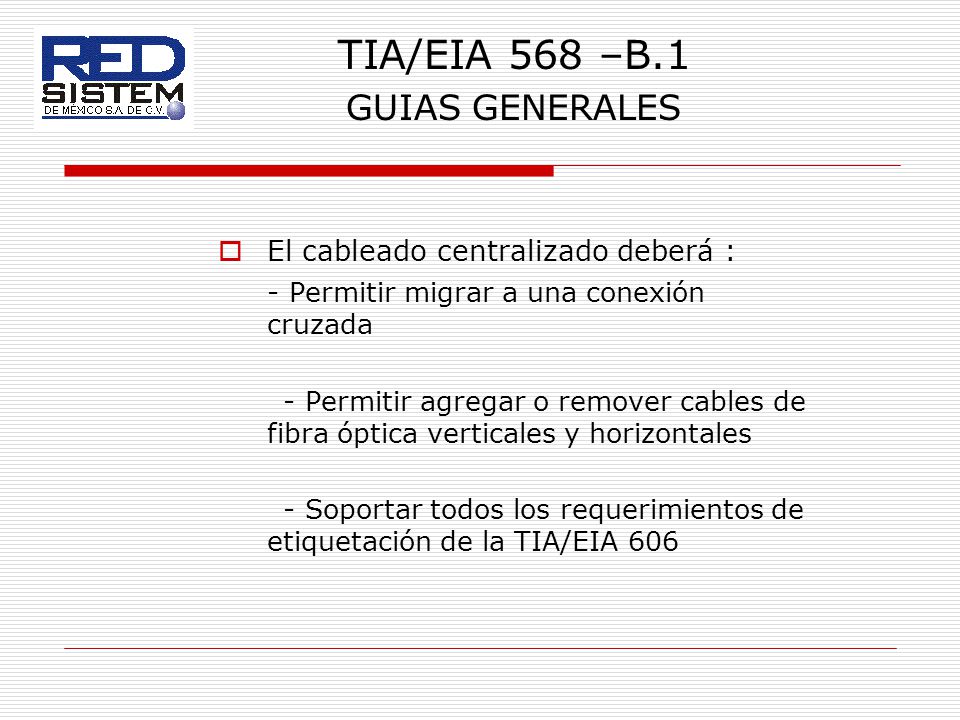

87 TIA/EIA 568 –B.1 GUIAS GENERALES El cableado centralizado deberá :
- Permitir migrar a una conexión cruzada - Permitir agregar o remover cables de fibra óptica verticales y horizontales - Soportar todos los requerimientos de etiquetación de la TIA/EIA 606

88 TIA/EIA 568 –B.1 GUIAS GENERALES El cableado centralizado deberá
(continuación) : - Asegurar la correcta polaridad de la fibra - Provee control para el radio de curvatura - Permitir la administración de la reserva de cable

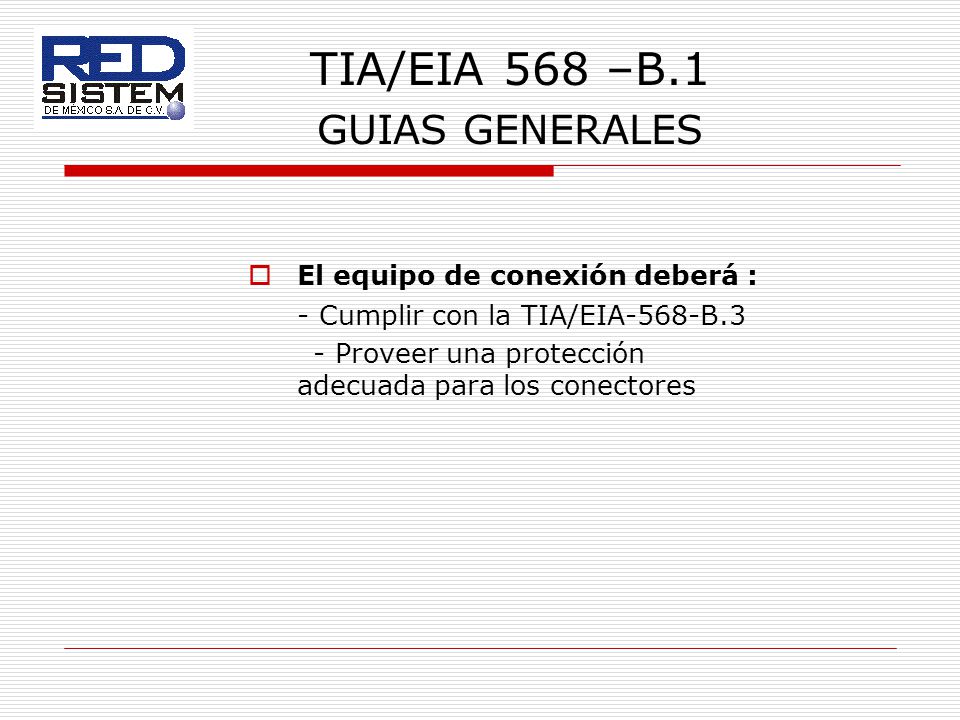

89 TIA/EIA 568 –B.1 GUIAS GENERALES - Cumplir con la TIA/EIA-568-B.3
El equipo de conexión deberá : - Cumplir con la TIA/EIA-568-B.3 - Proveer una protección adecuada para los conectores

90 DESEMPEÑO Y PRUEBAS

91 Especificaciones de desempeño para Pruebas de Campo en UTP
TIA/EIA 568 –B.1 Especificaciones de desempeño para Pruebas de Campo en UTP

92 TIA/EIA 568 –B.1 INTRODUCCION
Define especificaciones para pruebas después de la instalación Verifica el funcionamiento del enlace Diseñado de acuerdo al TIA/EIA-568-B.1

93 TIA/EIA 568 –B.1 PROPOSITOS Y ENLACE
Especifica los requisitos de funcionamiento para enlaces instalados Describe - Métodos de prueba - Interpretación de datos - Comparación contra procedimientos de laboratorio

94 TIA/EIA 568 –B.1 APLICABILIDAD
Solamente cable de cuatro pares; UTP 100 Ohms Solamente cableado Horizontal Puede también aplicarse al cable blindado (ScTP)

95 TIA/EIA 568 –B.1 CONFIGURACIONES DE PRUEBA Enlace básico
- Incluye el cable y accesorios de conexión - Se define como el cable permanentemente instalado

96 DEFINICION DE ELNLACE BASICO
G Conector en área de trabajo Probador de campo 2 metros Principio del enlace Básico F Fin de enlace Básico Closet de Telecom. Gbgb Ghnghnfgh fhnhgnnh H Probador de Campo 2 metros F es el cable entre la placa o salida y la conexión cruzada G y H son Los cables del equipo de prueba.

97 CONFIGURACIONES DE PRUEBA
TIA/EIA 568 –B.1 CONFIGURACIONES DE PRUEBA Canal - Incluye cable, accesorios de conexión, cables de conexión, punto de transición o consolidación (opcional) - Define a todo el canal

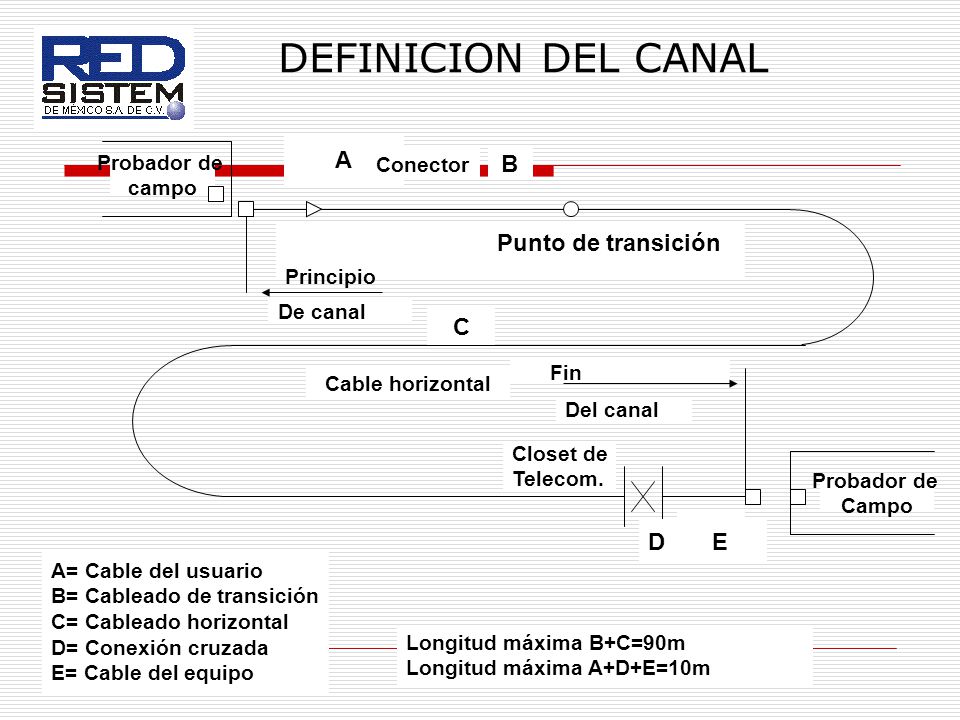

98 DEFINICION DEL CANAL A B Punto de transición C D E Conector
Probador de campo Principio Punto de transición De canal C Fin Cable horizontal Del canal Closet de Telecom. Probador de Campo D E A= Cable del usuario B= Cableado de transición C= Cableado horizontal D= Conexión cruzada E= Cable del equipo Longitud máxima B+C=90m Longitud máxima A+D+E=10m

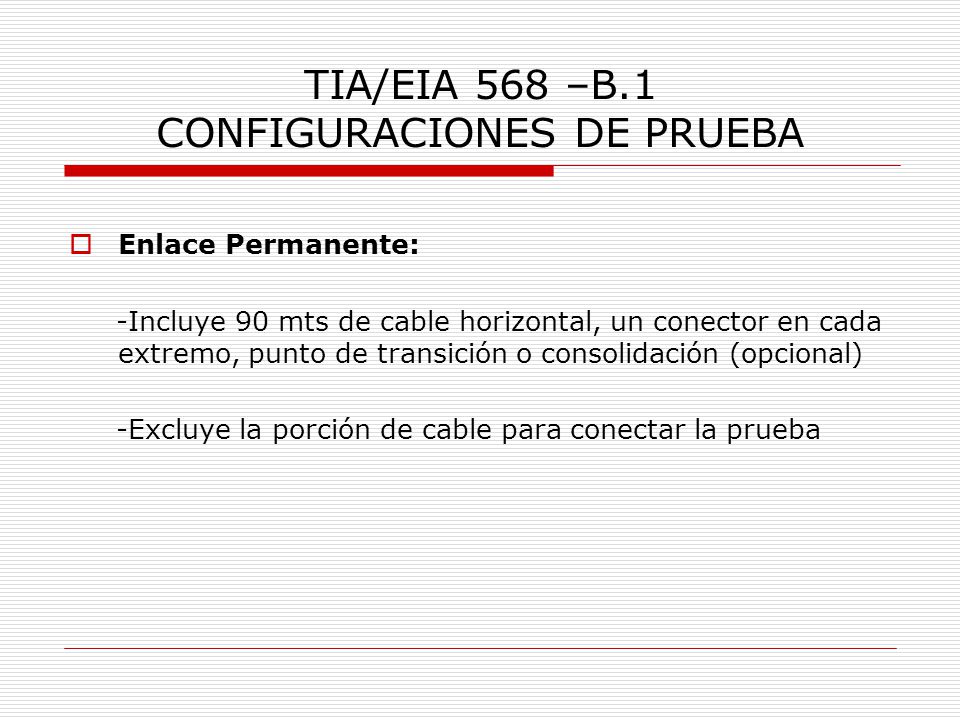

99 TIA/EIA 568 –B.1 CONFIGURACIONES DE PRUEBA
Enlace Permanente: -Incluye 90 mts de cable horizontal, un conector en cada extremo, punto de transición o consolidación (opcional) -Excluye la porción de cable para conectar la prueba

100 DEFINICION DEL ENLACE PERMANENTE
Conector B Probador de campo Punto de transición C Cable horizontal Closet de Telecom. Probador de Campo E B= Cableado de transición C= Cableado horizontal E= Cable del equipo Longitud máxima B+C=90m

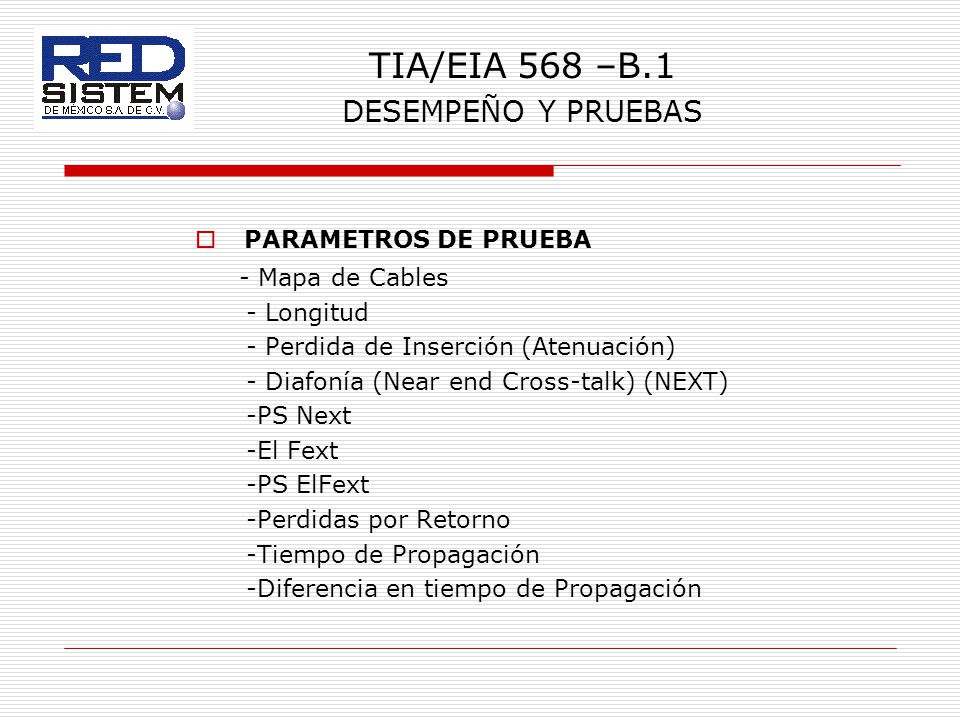

101 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS - Mapa de Cables
PARAMETROS DE PRUEBA - Mapa de Cables - Longitud - Perdida de Inserción (Atenuación) - Diafonía (Near end Cross-talk) (NEXT) -PS Next -El Fext -PS ElFext -Perdidas por Retorno -Tiempo de Propagación -Diferencia en tiempo de Propagación

102 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS Mapa de cables
- pretende verificar una terminación correcta en los pines - Indica * continuidad * cortos circuitos * pares divididos, cruzados, invertidos

103 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS Longitud
- Longitud física del cable entre dos puntos extremos - No esta destinado para medidas precisas debido a la incertidumbre del “NVP” (10%) - Longitud máxima enlace permanente 90 mts. - Longitud máxima enlace Canal 100 mts.

104 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS Perdidas por Inserción
- Medida de pérdida de señal - El peor caso entre todos los pares debe determinarse - Máximo permitido es la suma de : Canal: 4 conectores, 10 mts de patch cord 24 AWG u 8 mts de 26 AWG, 90 mts de cable Permanente: 3 conectores, 90 mts de cable

105 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS
Factores que pueden afectar la atenuación: - Temperatura - Superficies metálicas cerca del cableado - Humedad relativa

106 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS
Pérdida NEXT (Near End Cross Talk) - Medida de la interferencia de señales de un par a otro - Se aplica una señal a un par y se mide el acoplamiento resultante en otro par - Todas las combinaciones de pares deben ser medidas

107 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS
Los valores que caen dentro de los límites de precisión del probador deben ser marcados con un asterisco (*) - (*) PASA se considera pasa total - (*) FALLA se considera falla total

108 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS -20 *FALLA -30 (FALLA) -40 -50
-60 -70 -80 *FALLA (FALLA) Línea de Límite *PASA (PASA) MHz

109 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS Longitud
- Los probadores de campo deben tener un rango de 310 metros - Criterio pasa / Falla está basado en la longitud máxima más la incertidumbre de NVP de un 10%

110 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS Pérdida por inserción
- Reporte de valor y frecuencia en el punto de falla - Para una condición de pasa, reporta el valor más alto

111 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS
* Perdida NEXT (Near End Cross Talk) - Se aplica una señal a un par y se mide el acoplamiento resultante en otro par - Se miden todas las combinaciones * 1-2; 1-3; 1-4; 2-3; 2-4; 4-3

112 PSNEXT (Power Sum NEXT)
TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS PSNEXT (Power Sum NEXT) - Mide el NEXT que se acopla a un par si los otros 3 pares transmiten simultáneamente - Medición mas estricta que el NEXT par a par - Revisa el Ruido en una transmisión de múltiples disturbadores

113 RELACION DE ATENUACION DIAFONIA (ACR)
Mide la potencia de señal arriba del nivel de ruido (en dBs) - Un ACR superior es deseado - Determina el ancho de banda del sistema de cableado - Power sum ACR usa power sum NEXT en vez de NEXT par-par

114 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS
Diafonía en el Extremo Remoto (Far End Crosstalk)FEXT - Acoplamiento de la señal sobre los pares adyacentes medido en el extremo remoto * FEXT (dB)= 10 Lg10 (P1/P0) - P1 es el ruido generado por el acoplamiento de la señal de otro par - P0 Es la potencia de la señal sobre el par excitado que llega a su receptor

115 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS
Diafonía en el Extremo Remoto ecualizada (Equal Level Far End Crosstalk – ELFEXT) Obtenida al restar la atenuación del FEXT (en dB) ELFEXT = FEXT – Atenuación Es análogo al ACR

116 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS PS ELFEXT
- Considera el ruido de diafonía combinada en un par producida por los otros transmitiendo en el extremo lejano simultaneamente

117 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS
La perdida de Retorno es una medición de la energía reflejada causada por malos acoples de impedancia o diferencias de impedancia dentro del mismo cable

118 TIA/EIA 568 –B.1 DESEMPEÑO Y PRUEBAS Retrazo de propagación
- Retrazo en la señal desde que se transmite hasta que se recibe Diferencia de retraso - La diferencia en el retraso de propagación entre “ el mas rápido y el par mas lento “

119 RETRASO DE PROPAGACION Y DIFERENCIA D RETRAZO
Requerimientos de Rendimiento: - Retraso de propagación: * 570 1MHz * 545 MHz * MHz - Especificación de diferencia de Retraso: * 50 ns/100 metros (canal) * 45 ns/90 metros (elace basico)

120 PREBAS DE CANAL Parámetro Cat.5 Cat.5e Cat.6
Frecuencia MHz MHz MHz (*) Atenuación dB dB dB NEXT dB dB dB Power-sum NEXT N/A dB dB ACR dB dB Power-sum ACR N/A dB dB ELFEXT dB dB dB Power-sum ELFEXT N/A* dB dB Retum Loss dB dB dB Propagation delay nsec nsec nsec Delasy skew nsec nsec nsec (*) Los valores mostrados son a 250 MHz
