TIA/EIA - 568 - A Estándar de Cableado para Telecomunicaciones en Edificios Comerciales.

Presentaciones similares


Presentación del tema: "TIA/EIA - 568 - A Estándar de Cableado para Telecomunicaciones en Edificios Comerciales."— Transcripción de la presentación:

1 TIA/EIA A Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

2 TIA/EIA A PROPÓSITOS Especifica un sistema de cableado genérico –Respalda un ambiente de productos y vendedores múltiples Independiente de las aplicaciones Establece requisitos de desempeño

3 TIA/EIA A ALCANCE Especifica: –Requisitos de componentes –Distancias de cableado –Configuraciones de conectores –Topología

4 TIA/EIA A ALCANCE Se aplica a: –Edificios comerciales –Ambiente de oficinas

5 TIA/EIA A ¿QUÉ ES CABLEADO ESTRUCTURADO Define la topología Identifica los medios Especifica las distancias Especifica las interfases de conexión Especifica los requisitos de desempeño

6 TIA/EIA A ¿PORQUÉ CABLEADO ESTRUCTURADO? Flexibilidad Dará soporte a diversos ambientes Incrementa el desempeño Cambios, modificaciones y adiciones rápidas

7 TIA/EIA A ¿PORQUÉ CABLEADO ESTRUCTURADO?

8 TIA/EIA A ELEMENTOS DEL SISTEMA DE CABLEADO ESTRUCTURADO Cableado Horizontal Cableado Vertical (principal) Área de Trabajo Closet de Telecomunicaciones Cuarto de Equipo Entradas de servicio Administracion

9 TIA/EIA A CABLEADO HORIZONTAL

10 TCTC WA 90 m Max WA

11 TIA/EIA A CABLEADO HORIZONTAL Se define desde el área de trabajo hasta el closet de telecomunicaciones Incluye : –Cable –Accesorios de Conexión –Conexiones Cruzadas Cross Connects Debe ser topología estrella

12 TIA/EIA A CABLEADO HORIZONTAL Cada salida debe ser conectada a un closet de telecomunicaciones El cableado debe finalizar en el closet de telecomunicaciones del mismo piso del área a que se está dando servicio

13 TIA/EIA A CABLEADO HORIZONTAL Componentes eléctricos específicos de la aplicación: –No deben ser instalados como parte del cableado horizontal –Si es necesario, deben estar expuestos (fuera de las placas de pared)

14 TIA/EIA A CABLEADO HORIZONTAL Se permite un punto de transición en el cableado horizontal –Cable bajo alfombra –Punto de consolidación en oficina abierta

15 TIA/EIA A CABLEADO HORIZONTAL Distancias Horizontales –Máximo 90 metros –Se permiten 10 metros adicionales para cables de conexión TCTC WA 90 m 3m3m 6m6m

16 TIA/EIA A CABLEADO HORIZONTAL Cables reconocidos –Cuatro pares, trenzado, 100 (UTP) –Dos pares, trenzado 150 (STP) –Cables de fibra óptica de 62.5/125 m, dos fibras

17 TIA/EIA A CABLEADO HORIZONTAL Un mínimo de dos salidas por cada área de trabajo: –Uno debe ser UTP de 100 de cuatro pares (Cat. 3 mínimo)

18 TIA/EIA A CABLEADO HORIZONTAL La segunda salida debe ser uno de los siguientes: –Cable UTP de 100 de cuatro pares (Cat. 5 se recomienda) –Cable STP de 150 de dos pares –Cable de fibra óptica de 62.5/125 m de dos fibras

19 Faceplate

20

21 TIA/EIA A CABLEADO VERTICAL

22 Interconexión entre closets de telecomunicaciones, cuarto de equipo, y entrada de servicios También incluye cableado entre-edificios

23 TIA/EIA A CABLEADO VERTICAL 2do nivel (si es necesario) CE CI AT CT 1er nivel AT

24 TIA/EIA A CABLEADO VERTICAL Cables reconocidos –Cable multi-par UTP de 100 –Cable STP de 150 –Cable de fibra óptica de 62.5/125 m –Cable de fibra óptica mono-modo

25 TIA/EIA A CABLEADO VERTICAL Distancias máximas: –UTP; 800 metros (para transmisión de voz) –Fibra óptica de 62.5/125 m; 2000 metros –Fibra óptica de mono-modo; 3000 metros

26 TSB 75 Prácticas adicionales de cableado para Oficinas Abiertas

27 Cuando se instala una corrida de una distancia considerable, y después se hacen cambios en los muebles modulares, se tiene que desechar todo el cable des-instalado. $ TSB 75

28 Se buscó un modo para que se manejara un sistema centralizado y que pudiera ofrecer cambios fáciles para remodelaciones y cambios en oficinas abiertas... TSB 75

29 Especifica prácticas opcionales para entornos de oficinas abiertas Provee de cambios en el cableado cuando los muebles modulares en oficinas son re- organizados. TSB 75

30 Únicamente se puede utilizar este esquema en sistemas de muebles modulares. ¡No se permite en oficinas de paredes falsas o de ladrillos ! TSB 75

31 Existen dos configuraciones: –Ensamble de Salidas de Telecomunicaciones Multi- Usuario ( MUTO = Multi-User Telecommunications Outlet Assembly) –Punto de Consolidación (PC) TSB 75

32 Cables Horizontales terminan en un lugar común Los cables de conexión (patch cord) de estación son ruteados directamente del MUTO al área de trabajo Es la solución preferida para aplicaciones donde se anticipan movimientos frecuentes. TSB 75 / MUTO

33 Cada MUTO debe dar servicio a un máximo de 12 áreas de trabajo Debe ser fácilmente accesible y no estar localizado en un piso o techo falso. Debe quedar instalado permanentemente TSB 75 / MUTO

34 MUTO CT Cable de área de trabajo (W) Cable Horizontal (H) A B TSB 75 / MUTO

35 TSB 75 MUTO Distancias Horizontales (Cobre) La longitud maxima se determina por: C = (102 - H) / 1.2 W = C - 7 < 20 m

36 TSB 75 / MUTO Distancias Horizontales (Cobre) Aun cuando la distancia al MUTO sea menor a 70 mts, la longitud máxima del cable de conexión (patch cord) de estación no deberá rebasar 20 mts. La distancia máxima nunca rebasará los 100 mts.

37 Cualquier combinación de longitud en cables horizontales, cables de áreas de trabajo, cables de conexión y cables de equipo son aceptados La distancia máxima nunca rebasará los 100 mts. TSB 75 / MUTO Distancias Horizontales (Fibra)

38 Es un punto de interconexión en el cableado horizontal Es el sistema preferido cuando se anticipa una cantidad limitada de cambios No es un empalme –Mínimo 200 ciclos de re-conexión Plug / Jack Conector tipo 110 TSB 75 PUNTO DE CONSOLIDACIÓN

39 NUNCA se usará un Punto de Consolidacion como Cross- connection No se permite mas que un solo Punto de Consolidacion entre cada corrida de cable Se recomienda colocar el CP a >15 mts del CT TSB 75 PUNTO DE CONSOLIDACIÓN

40 Cada PC debe dar servicio a un máximo de 12 áreas de trabajo Debe ser completamente accesible Debe quedar instalado permanentemente La distancia del enlace está limitada a 90 mts (+ 10 mts de cable de conexión (patch cord)) TSB 75 PUNTO DE CONSOLIDACIÓN

41 PC CT Cable de estación de trabajo(W) Cable Horizontal (H) Placa de pared TSB 75 PUNTO DE CONSOLIDACIÓN

42 TIA/EIA A AREA DE TRABAJO Se extiende desde la placa de pared hasta el equipo del usuario Diseñado para cambios, modificaciones y adiciones fáciles

43 Modular Furniture Face Plate

44 TIA/EIA A CLOSETS DE TELECOMUNICACIONES Area exclusiva dentro de un edifico para el equipo de telecomunicaciones Su función principal es la terminación del cableado horizontal

45 closet application

46 Todas las conexiones entre los cables horizontales y verticales deben ser cross-connects Deben ser diseñados de acuerdo con los TIA/EIA-569 TIA/EIA A CLOSET DE TELECOMUNICACIONES

47 TIA/EIA A CLOSETS DE TELECOMUNICACIONES Equipo Común Cables de Parcheo Terminaciones Cableado Horizontal Area de Trabajo IC CC X

48 Patch Panel

49 Block 110

50 Precauciones en el manejo del cable –Evitar tensiones en el cable –Los cables no deben enrutarse en grupos muy apretados –Utilizar rutas de cable y accesorios apropiados TIA/EIA A CLOSETS DE TELECOMUNICACIONES

51 Administradores

52 Velcro

53 TIA/EIA A CUARTOS DE EQUIPO Hub primario para la distribución vertical Debe proveerse un ambiente controlado Debe ser diseñado de acuerdo con TIA/EIA-569-A

54 TIA/EIA A ENTRADA DE SERVICIOS Puede contener el punto de demarcación Protección eléctrica establecida por códigos eléctricos aplicables Deben ser diseñadas de acuerdo a el TIA/EIA-569-A

55 TIA/EIA A MEDIOS DE TRANSMISIÓN UTP de 100 Ohms STP de 150 Ohms Fibra óptica

56 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS Categorías de cableado UTP –Categoría 3: Aplicaciones hasta 16 Mhz –Categoría 4: Aplicaciones hasta 20 Mhz –Categoría 5: Aplicaciones hasta 100 Mhz –Categoría 5e: Aplicaciones hasta 100 Mhz Power Sum

57 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS CABLEADO HORIZONTAL: –Cable de cuatro pares, AWG, trenzado en pares, no blindado –Cable con blindaje de malla de cuatro pares (ScTP) puede usarse

58 Jack Blindado

59 Requisitos Definidos: –Mecánicos Diámetro –Transmisión Atenuación Diafonía (crosstalk) –Marcado Cat5 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS

60 TIA/EIA A CABLEADO UTP HORIZONTAL ATENUACIÓN PÉRDIDA NEXT

61 Nuevas Mediciones para Cat 5e –Perdidas de NEXT ( Nuevos Limites ) –Perdidas PSNEXT –Perdidas por retorno –ELFEXT –PSELFEXT –Retardo de Propagación –Diferencia de Retardo TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS

62 Cable UTP Vertical –Cable multipar de 24 ó 22 AWG Requisitos definidos –Power Sum Next (24 a 1) –Mecánicos –Transmisión –Marcado

63 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS Accesorios de Conexión –Debe ser un tipo de contacto por desplazamiento de aislante. –Incluye: Salidas / conectores bloques de cross-connect Puntos de transición

64 Jacks

65 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS Requisitos de Accesorios de Conexión –Mecánicos –Transmisión –Marcado

66 TIA/EIA A ACCESORIOS DE CONEXIÓN UTP ATENUACIÓN NEXT

67 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS Accesorios de Conexión: –El cable debe terminar en un jack modular de ocho posiciones. –Debe llenar los requisitos de durabilidad –Asignaciones pin/par: T568A T568B

68 TIA/EIA A ASIGNACIONES PIN/PAR DE UN JACK DE OCHO POSICIONES PAR 2 PAR 3 PAR 1 W-O O W-G BL W-BL G W-BR BR T568B PAR 4 PAR 3 PAR 2 PAR 1 W-O O W-G BL W-BL G W-BR BR T568A PAR 4

69 Mini Jack

70 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS Cables de Conexión: –Deben ser fabricados de conductores múltiples –Debe llenar los mismos requisitos de transmisión que el cable horizontal con excepción de la atenuación (20% extra)

71 Patch Cords

72 TIA/EIA A ATENUACIÓN DEL CABLE CONEXION UTP

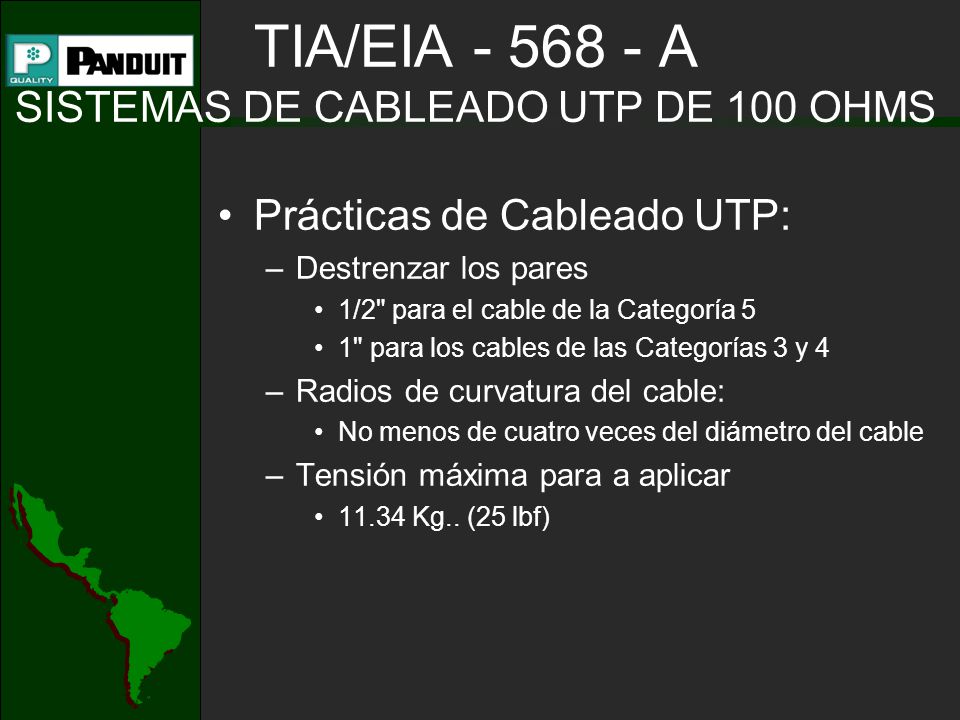

73 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS Prácticas de Cableado UTP: –Destrenzar los pares 1/2" para el cable de la Categoría 5 1" para los cables de las Categorías 3 y 4 –Radios de curvatura del cable: No menos de cuatro veces del diámetro del cable –Tensión máxima para a aplicar Kg.. (25 lbf)

74 TIA/EIA A SISTEMAS DE CABLEADO UTP DE 100 OHMS Prácticas de Cableado UTP (continuación) : –Eliminar el cubierta exterior solamente hasta donde se requiera para la terminación. –Debe proveer el código de color, marcado, y documentación que se requiera por el ANSI/TIA/EIA-606

75 TIA/EIA A SISTEMAS DE CABLEADO DE FIBRA OPTICA Elementos: –Cableado horizontal –Cableado vertical –Accesorios para conexión –Cables de conexión

76 TIA/EIA A SISTEMAS DE CABLEADO DE FIBRA OPTICA Cableado horizontal: –Un mínimo de dos fibras ópticas de 62.5/125 m envueltos por un revestimiento

77 TIA/EIA A FUNCIONAMIENTO DE TRANSMISIÓN DE FIBRA OPTICA DE 62.5/125

78 TIA/EIA A SISTEMAS DE CABLEADO DE FIBRA OPTICA Cable Vertical: –Multi-modo o mono-modo –Típicamente formados en grupos de 6 ó 12 fibras cada uno

79 TIA/EIA A COMPORTAMIENTO DE TRANSMISIÓN DE LA FIBRA OPTICA DE MONO-MODO PARA CABLEADO VERTICAL

80 TIA/EIA A SISTEMAS DE CABLEADO DE FIBRA OPTICA Conexiones de Fibra: –Debe tener capacidad para conexiones sencillas o dobles. –Las conexiones dobles deben tener una distancia entre centros de 0.5"

81 ST, SC

82 TIA/EIA A SISTEMAS DE CABLEADO DE FIBRA OPTICA Requisitos para las Salidas: –Radio de curvatura de 10 veces el diámetro externo del cable –Mínimo un metro de holgura

83 Caja Superficial de 6 / 12 puertos

84 TIA/EIA A SISTEMAS DE CABLEADO DE FIBRA OPTICA Diseño de paneles –Flexibilidad de montaje –Administración –Manejo de cables conmutadores –Protección

85 fiber panel

86 TIA/EIA A SISTEMAS DE CABLEADO DE FIBRA OPTICA Cables de conexión –Deben ser cable de dos fibras –Construcción para interiores –El conector debe: Permitir una conexión fácil Asegurar polaridad

87 TIA/EIA TSB 72 Guías para Cableado de Fibra Óptica Centralizado

88 TIA/EIA TSB 72 INTRODUCCIÓN Publicado en Octubre Especifica las guías y requerimientos de los equipos de conexión para implementar cableado de fibra óptica centralizado. Cumple con la TIA/EIA-568-A secciones 4 y 12.

89 TIA/EIA TSB 72 INTRODUCCIÓN Un solo usuario del edificio Electrónica centralizada vs. distribuida La alternativa a una conexión cruzada en el closet de telecomunicaciones. Reduce los costos de fibra la escritorio.

90 TIA/EIA TSB 72 REQUERIMIENTOS El cableado centralizado se localizará en el mismo edificio que el área de trabajo. Todos los cambios y movimientos se realizarán en la conexión cruzada centralizada. Cambios en los enlaces horizontales se realizarán en el Closet de Telecom.

91 TIA/EIA TSB 72 GUÍAS GENERALES Tres alternativas de conexiones cruzadas: –Registros de Cables –Interconexiones –Empalmes

92 TIA/EIA TSB 72 Registros de Cables Cable continuo instalado desde la conexión cruzada centralizada por el CT hasta el área de trabajo. La longitud entre la conexión cruzada y en área de trabajo será de 90m máximo. Los requerimientos de cables tal como lo especifica la TIA/EIA-568-A.

93 CableVertical Cable Horizontal < 90m Conexión cruzada centralizada CuartodeEquipo CT AT Cable Vertical + Cable Horizontal + Cables de conexión < 300m TIA/EIA TSB 72 Registros de Cables

94 TIA/EIA TSB 72 INTERCONEXIÓN / EMPALME La interconexión o empalme en el CT ofrece un incremento en la flexibilidad y facilidad para migrar a una conexión cruzada. La longitud entre la conexión cruzada y el Area de Trabajo deberá ser de 300m máximo.

95 TIA/EIA TSB 72 INTERCONEXIÓN / EMPALME CableVertical Cable Horizontal < 90m Conexión cruzada centralizada CuartodeEquipo CT AT Cable Vertical + Cable Horizontal + Cables de Conexión < 300m

96 TIA/EIA TSB 72 GUÍAS GENERALES El cableado centralizado deberá : –Permitir migrar a una conexión cruzada. –Permitir agregar o remover cables de fibra óptica verticales y horizontales. –Soportar todos los requerimientos de etiquetación de la TIA/EIA- 606.

97 TIA/EIA TSB 72 GUÍAS GENERALES El cableado centralizado deberá (cont.): –Asegurar la correcta polaridad de la fibra. –Proveer control para el radio de curvatura. –Permitir la administración de la reserva de cable.

98 TIA/EIA TSB 72 GUÍAS GENERALES El equipo de conexión deberá: –Cumplir con la TIA/EIA-568-A. –Proveer una protección adecuada para los conectores.

99 TIA/EIA A ANEXOS APÉNDICE Probando la confiabilidad de accesorios UTP Probando la transmisión de los accesorios UTP Procedimientos de pruebas para cables STP Especificaciones de otros cables Referencias

100 Borrador TIA-568-B PROPUESTA TIA/EIA-568-B.1 –Doc Principal, Arquitectura, Practicas de Instalación, Pruebas de Campo. TIA/EIA-568-B.2 –100 Ohm UTP/ScTP TIA/EIA-568-B.3 –STP-A TIA/EIA-568-B.4 –Fibra

101 Borrador TIA-568-B PROPUESTA TIA/EIA-568-B.5 –Especificaciones para Cat 5e TIA/EIA-568-B.6 –Especificaciones para Cat 6
