SEMINARIO DE CERTIFICACION CAPITULO I Cableado Estructurado Generalidades.

Presentaciones similares


Presentación del tema: "SEMINARIO DE CERTIFICACION CAPITULO I Cableado Estructurado Generalidades."— Transcripción de la presentación:

1

2 SEMINARIO DE CERTIFICACION

3 CAPITULO I Cableado Estructurado Generalidades

4 Qué es un cableado estructurado? ¿Para qué sirve? ¿Qué clase de cableado debo instalar?

5 ¿Qué es un Cableado Estructurado? Es una infraestructura de medios físicos para porporcionar comunicaciones en una área limitada, integrada por elementos pasivos que cumplen con ciertas características, como ser transparente a las aplicaciones, un tiempo de vida útil largo, flexible, que soporte cambios y crecimiento a futuro. Así mismo deberá cumplir que ciertos estándares o normalización, local o internacional.

6 Mhz y Mbps Atenuación Next Elfext ACR Power sum Propagation Delay Propagation Delay skew Perdida de retorno (Return loss) Principales parámetros de Transmisión

7 MHz. La unidad de medida internacional de la frecuencia es el Hertz. La frecuencia es el número de veces que una onda senoidal completa un ciclo por segundo. Una frecuencia de 1,000,000 Hz es típicamente expresada como 1 MHZ. Mientras más alta la frecuencia es más alta la capacidad de llevar información. Amplitud Consideraciones de Ancho de Banda

8 Señales Digitales Las señales digitales representan la transformación de información en niveles discretos de voltaje. La medida Baud es la unidad de velocidad de señalización, sobre el medio físico o bien aquellos eventos de señal por segundo. El bit es una abreviación del dígito binario (1,0), los bits/seg o bien los mbps es una unidad de medida de el número de bits o millones de bits transferidos en una unidad de tiempo, generalmente el segundo.

9 1 0 1 TransmisorReceptor Bit Rate Baud Rate Especificación en MHz Cableado ISO: CAPA DE ENLACE DE DATOS ISO: CAPA DE ENLACE DE DATOS ISO: CAPA FISICA Codifica- ción Decodifi- cación Señales Digitales Topología de red

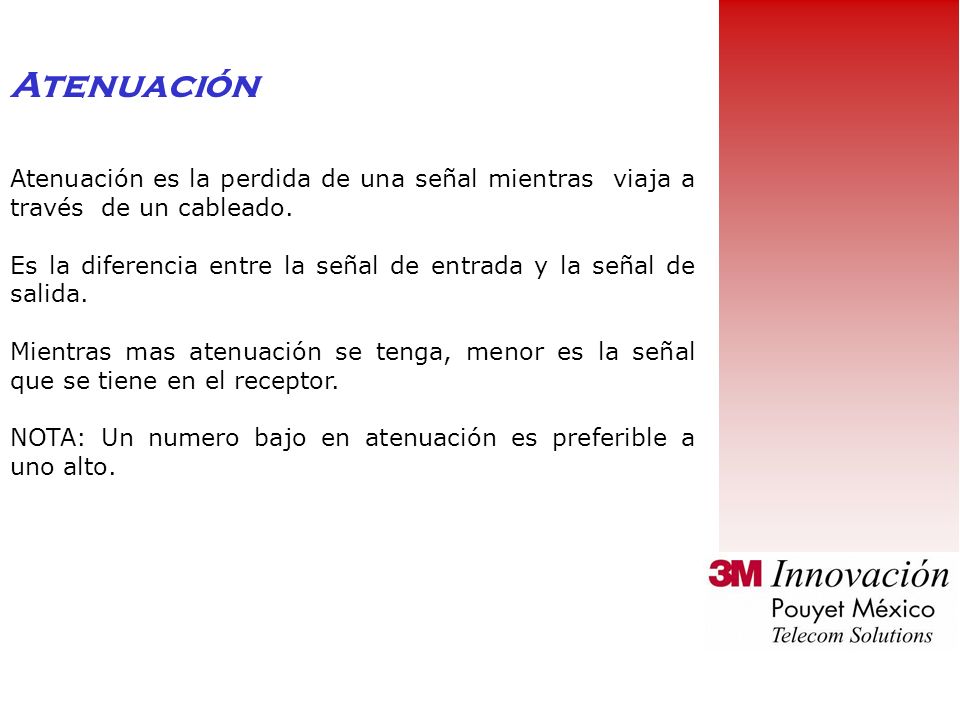

10 Atenuación Atenuación es la perdida de una señal mientras viaja a través de un cableado. Es la diferencia entre la señal de entrada y la señal de salida. Mientras mas atenuación se tenga, menor es la señal que se tiene en el receptor. NOTA: Un numero bajo en atenuación es preferible a uno alto.

11 Perdida de señal TransmisorReceptor Atenuación

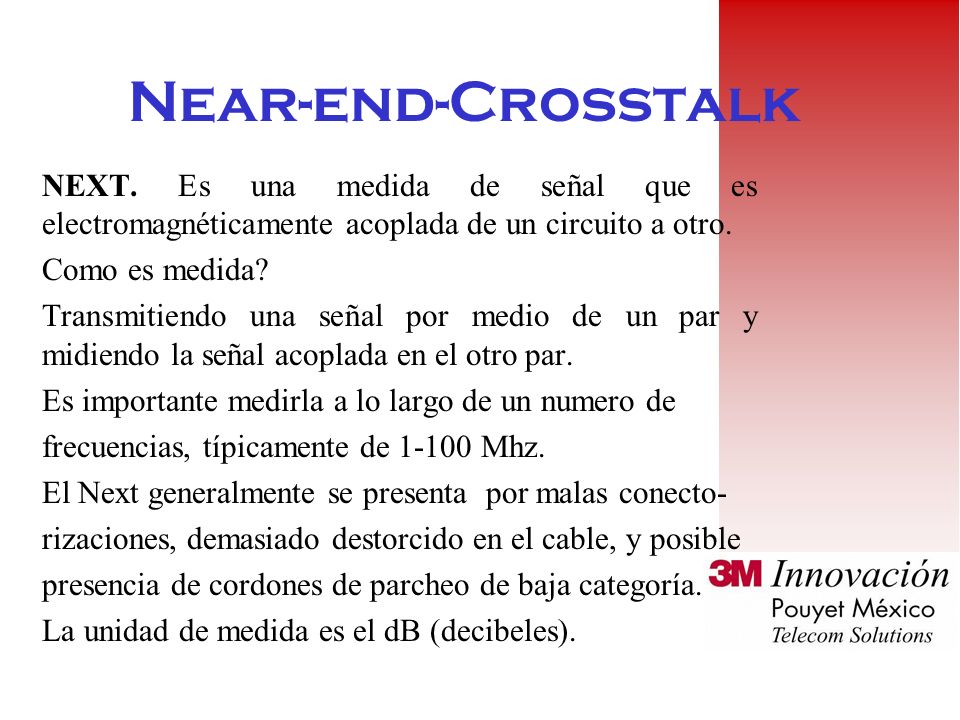

12 Near-end-Crosstalk NEXT. Es una medida de señal que es electromagnéticamente acoplada de un circuito a otro. Como es medida? Transmitiendo una señal por medio de un par y midiendo la señal acoplada en el otro par. Es importante medirla a lo largo de un numero de frecuencias, típicamente de Mhz. El Next generalmente se presenta por malas conecto- rizaciones, demasiado destorcido en el cable, y posible presencia de cordones de parcheo de baja categoría. La unidad de medida es el dB (decibeles).

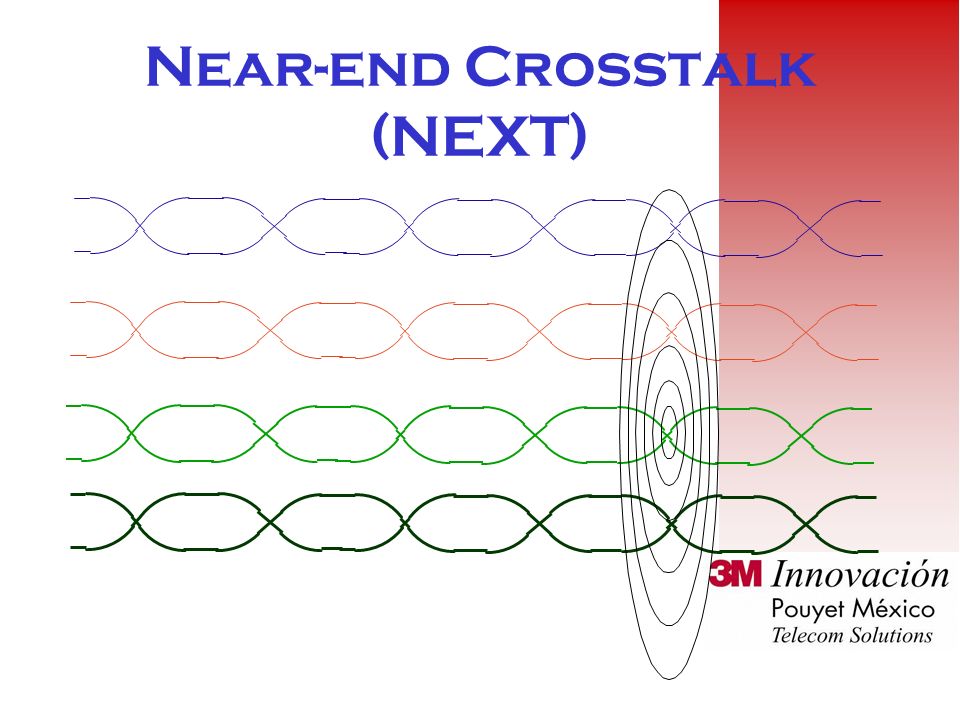

13 Near-end Crosstalk (NEXT)

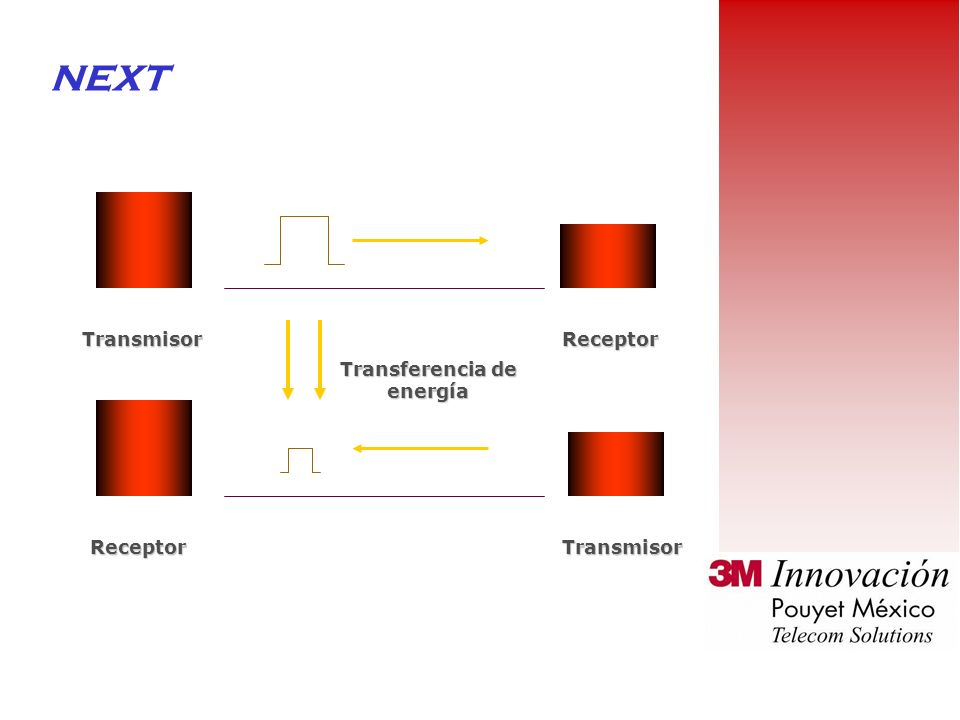

14 TransmisorReceptor Transferencia de energía TransmisorReceptor NEXT

15 FEXT.- Una medida del acoplamiento de una señal no deseada de un transmisor en el extremo cercano, dentro de un par medido en el extremo lejano, y relativo al nivel de señal transmitido ELFEXT.- Una medida del acoplamiento de una señal no deseada de un transmisor en el extremo cercano, dentro de un par medido en el extremo lejano, y relativo al nivel de señal recibida. FEXT Y ELFEXT

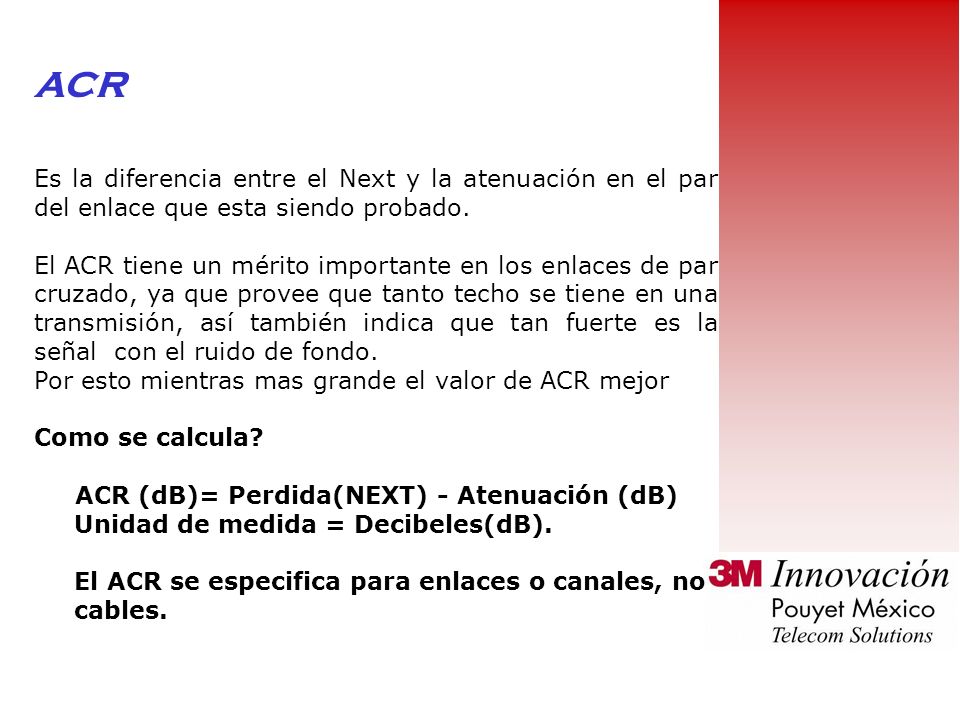

16 ACR Es la diferencia entre el Next y la atenuación en el par del enlace que esta siendo probado. El ACR tiene un mérito importante en los enlaces de par cruzado, ya que provee que tanto techo se tiene en una transmisión, así también indica que tan fuerte es la señal con el ruido de fondo. Por esto mientras mas grande el valor de ACR mejor Como se calcula? ACR (dB)= Perdida(NEXT) - Atenuación (dB) Unidad de medida = Decibeles(dB). El ACR se especifica para enlaces o canales, no cables.

17 dB MHz diafonía atenuación ACR ACR se especifica para enlaces o canales, no cables ACR (ATENUATION CROSSTALK RATIO) ACR (ATENUATION CROSSTALK RATIO)

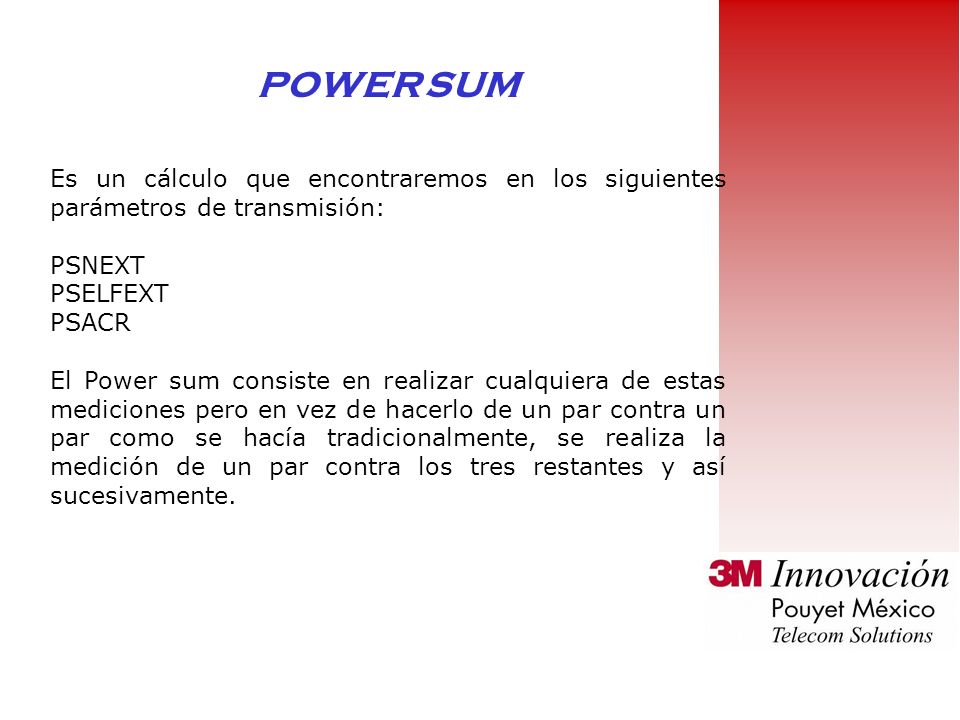

18 POWER SUM Es un cálculo que encontraremos en los siguientes parámetros de transmisión: PSNEXT PSELFEXT PSACR El Power sum consiste en realizar cualquiera de estas mediciones pero en vez de hacerlo de un par contra un par como se hacía tradicionalmente, se realiza la medición de un par contra los tres restantes y así sucesivamente.

19 POWER SUM Se reporta la inducción total que recibe un par de todos sus vecinos (PSNEXT).

20 Propagation Delay Es una medida del tiempo requerido por una señal para propagarse desde el extremo de un circuito a otro. Su unidad de medida es el nS (nanosegundo). Ya que cada par en un cable tiene un radio de torcido único este retardo va a variar en cada par, a esta variación se le llama skew. Propagation Delay Skew Es la diferencia que hay entre el retardo de propagación de los pares mas rápidos contra los pares mas lentos de un cable. En un enlace de 100 mts. Se debe tener un skew menor a 50 nS. Un skew menor siempre es mejor.

21 Propagation Delay Skew Par 1 Par 2 Par 3 Par 4 Skew

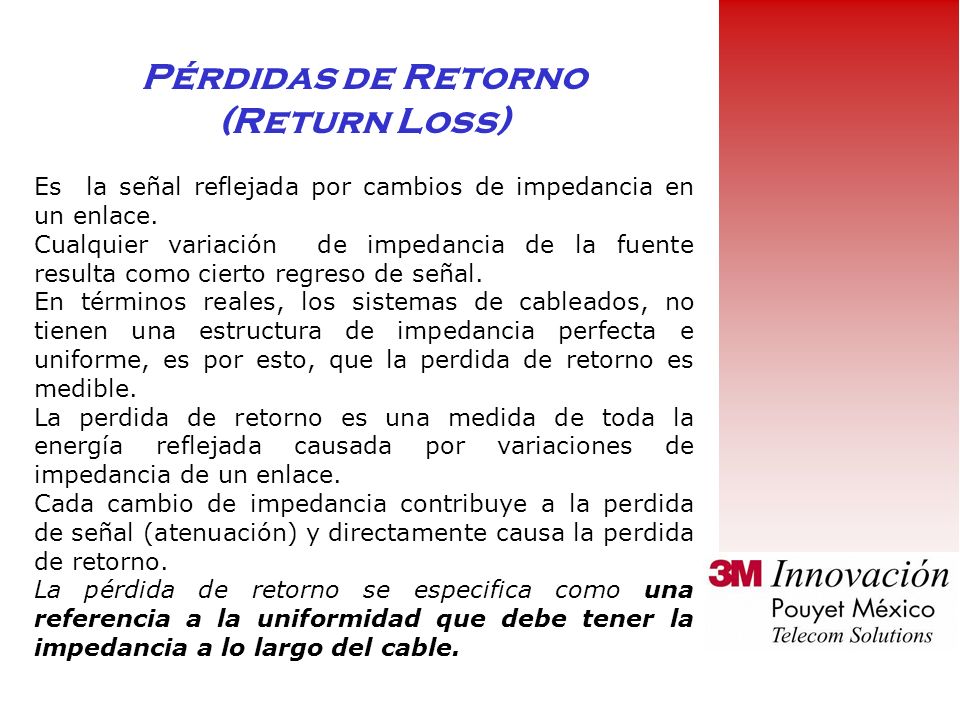

22 Pérdidas de Retorno (Return Loss) Es la señal reflejada por cambios de impedancia en un enlace. Cualquier variación de impedancia de la fuente resulta como cierto regreso de señal. En términos reales, los sistemas de cableados, no tienen una estructura de impedancia perfecta e uniforme, es por esto, que la perdida de retorno es medible. La perdida de retorno es una medida de toda la energía reflejada causada por variaciones de impedancia de un enlace. Cada cambio de impedancia contribuye a la perdida de señal (atenuación) y directamente causa la perdida de retorno. La pérdida de retorno se especifica como una referencia a la uniformidad que debe tener la impedancia a lo largo del cable.

23 Perdida de Retorno (Return Loss)

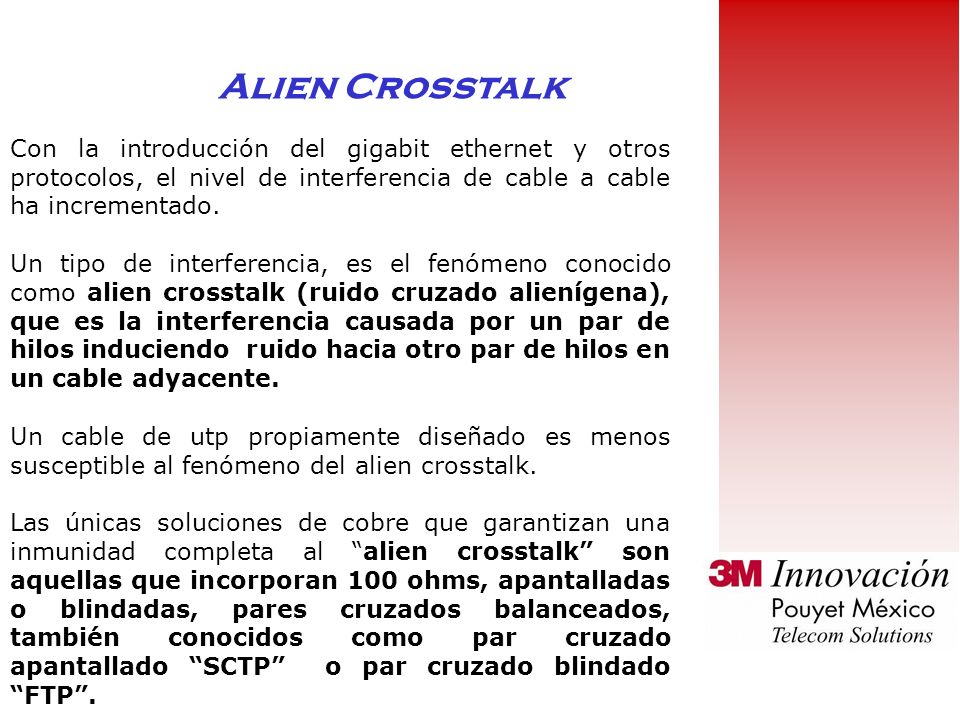

24 Alien Crosstalk Con la introducción del gigabit ethernet y otros protocolos, el nivel de interferencia de cable a cable ha incrementado. Un tipo de interferencia, es el fenómeno conocido como alien crosstalk (ruido cruzado alienígena), que es la interferencia causada por un par de hilos induciendo ruido hacia otro par de hilos en un cable adyacente. Un cable de utp propiamente diseñado es menos susceptible al fenómeno del alien crosstalk. Las únicas soluciones de cobre que garantizan una inmunidad completa al alien crosstalk son aquellas que incorporan 100 ohms, apantalladas o blindadas, pares cruzados balanceados, también conocidos como par cruzado apantallado SCTP o par cruzado blindado FTP.

25 Normas y Estandares

26 Proporciona: Usuarios con un sistema de cableado de aplicación independiente y un mercado abierto para los componentes del cableado Usuarios con un sistema de cableado flexible tal que las modificaciones sean fáciles y económicas. Profesionales de la construcción con guías permitiendo el acomodamiento del cableado antes de los requerimientos específicos sean conocidos. futuroCuerpos de industria y estandarización para aplicaciones con sistema de cableado que soporte productos actuales y provee una base para el futuro desarrollo del producto. Standard ISO/IEC 11801

27 Categorías (3, 4, 5) Características de componentes tomados separadamente (cables, conectores). Pruebas de laboratorio realizadas con un analizador de red, por el fabricante y certificadas por un laboratorio independiente (LCIE, U L,...). Clases (A, B, C, D) Características de la transmisión del enlace (cable instalado y rematado con los conectores). Pruebas hechas en sitio con un analizador móvil, por el instalador u otro proveedor, durante la aceptación de un precableado. Diferencia entre Categoría y Clase

28 Clase A: aplicaciones incluyendo banda de voz y aplicaciones de baja frecuencia. Los enlaces de cobre están especificados hasta 100 KHz. Clase B: aplicaciones incluyendo datos de velocidad media, soportando hasta 1 MHz. Clase C: aplicaciones que incluyen datos de alta velocidad, soportando hasta 16 MHz. Clase D: aplicaciones que incluyen datos de alta y muy alta velocidad, especificadas hasta 100 MHz. Clases de acuerdo a la ISO 11801

29 STANDARD que permite la instalación y planeación de un sistema de cableado estructurado para edificios comerciales: Especifica un sistema de telecomunicaciones genérico para edificios comerciales que soportan un ambiente multiproducto y multivendedor. Establece la respuesta y criterio técnico para varias configuraciones de sistema para separar y conectar sus respectivos elementos. Estándar Ansi/TIA/EIA 568 B

30 Los elementos que conforman el sistema de cableado de acuerdo a el estándar 568 A, son los siguientes: Cableado horizontal Cableado vertical (backbone) Area de trabajo Closet de telecomunicaciones Cuarto de equipos Entrada de instalaciones Administración Elementos del sistema 568 B.1

31 Cableado Horizontal Es la parte del sistema de cableado de telecomunicaciones, que se extiende desde la salida de telecom., a la conexión cruzada horizontal. El cableado horizontal debe tener topología de estrella. Tampoco debe tener mas de un punto de transición. Por ningun motivo debe haber empalmes en el cableado horizontal de cobre. La distancia horizontal máxima es de 90 metros. Independiente del tipo de cable a usar. Debe haber por lo menos dos salidas de telecom. En el área de trabajo. En la siguiente tabla se aprecia la topología recomendada, así como los cables permitidos.

32 Cableado Horizontal

33 Los cables reconocidos para horizontal: 100 ohms UTP or ScTP F.O. de 62.5/125 o 50/125 MULTIMODO F.O. MONOMODO Cada cable reconocido tiene características que lo hacen útil en direntes situaciones. Un simple tipo de cable puede no satisfacer todas las necesidades, que el usuario requiera. Los cables STP está reconocido, pero no es recomendado ya para nuevas instalaciones.

34 Cableado Vertical (backbone) La función del cableado de backbone, es proveer interconexiones, entre closets de telecom., cuartos de equipo, entrada de instalaciones en el sistema de cableado estructurado de telecomunicaciones. El backbone debe utilizar a topologia en estrella, de jararquia convencional. Como se muestra en el esquema siguiente.

35 Back Bone Deberá tener una topología de estrella jerárquica, tanto dentro del edificio como los enlaces entre edificios La topología de conexión no podrá tener mas de dos niveles de crossconexión. La conexión entre cualquier par de closets de telecomunicaciones no deberá pasar por mas de tres cross-conexiones (no se incluye la cross-conexión entre el backbone y el cableado horizontal en el closet de telecomunicaciones). Cross-Connect Principal Cross-Connect Intermedio Cross-Connect Horizontal (no incluído) Toma de servicios 1 2 3

36 Cableado Vertical (Backbone) Los cables reconocidos para la vertical son: 100 ohms UTP 150 ohms STP-A F.O. DE 62.5/125 MULTIMODO F.O. MONOMODO Cada cable reconocido tiene características que lo hacen útil en direntes situaciones. Un simple tipo de cable puede no satisfacer todas las necesidades, que el usuario requiera. Es por esto, que se debe usar más de un medio en el cableado de backbone.

37 Longitudes de cables para Back Bone Horizontal Cross-Connect (HC) Intermediate Cross-Connect (IC) Main Cross-Connect (MC) 62.5/125 m Optical Fiber Cable 100 UTP Cable 150 STP-A Cable Single-Mode Fiber 500 m Max m 500 m Max.300 m 500 m Max m

38 Los componentes del área de trabajo se extienden del conector de la salida de telecomunicaciones, hasta el equipo de la estacion de trabajo. El cordón de parcheo debe ser de 3 metros normalmente. El area de trabajo normalmente no es permanente, asi es que debe estar perefectamente planeado para que los cambios sean rápidos y sencillos Area de trabajo

39 Standard ANSI/TIA/EIA 569 A El alcance de este estándar está limitado al aspecto telecom en cuanto al diseño y construccion del edificio comercial. La principal meta de este estándar es que se conozca cual es el mejor material en la construcción que puede ser usado para la canalización de los medios de transmisión. Se asocia con los problemas que diariamente lidian con las construcciones las cuales no son designadas por el propietario.

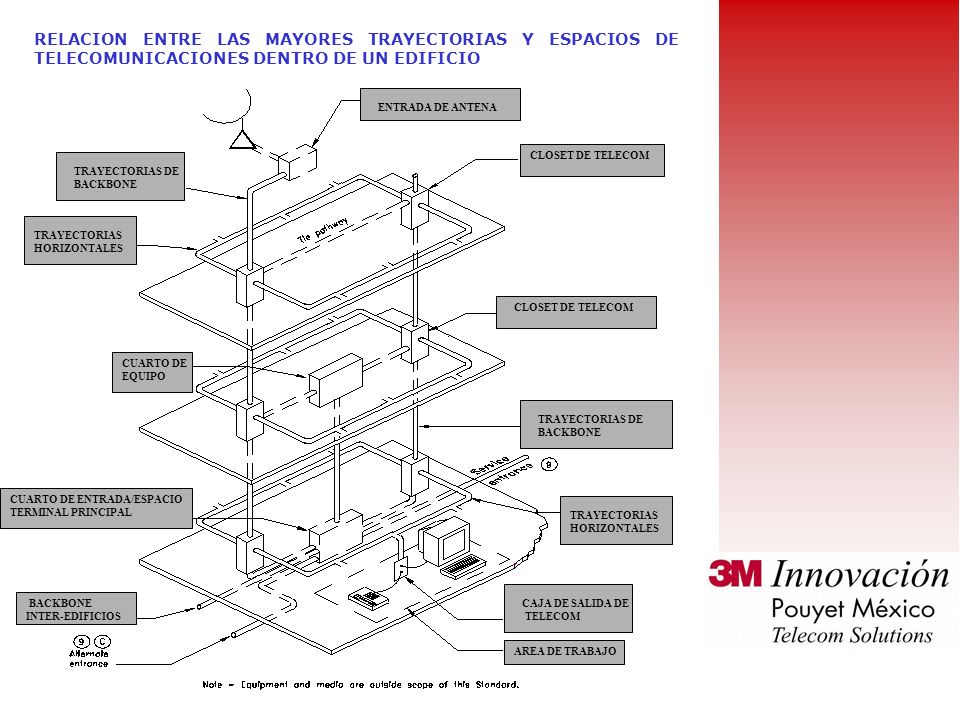

40 RELACION ENTRE LAS MAYORES TRAYECTORIAS Y ESPACIOS DE TELECOMUNICACIONES DENTRO DE UN EDIFICIO CLOSET DE TELECOM TRAYECTORIAS DE BACKBONE TRAYECTORIAS HORIZONTALES AREA DE TRABAJO CAJA DE SALIDA DE TELECOM TRAYECTORIAS HORIZONTALES ENTRADA DE ANTENA TRAYECTORIAS DE BACKBONE CUARTO DE ENTRADA/ESPACIO TERMINAL PRINCIPAL CUARTO DE EQUIPO BACKBONE INTER-EDIFICIOS

41 Distribución esquemática de un edificio DS DP DS SALIDA TELECOM CABLEADO HORIZONTAL VERTICAL DE VOZ VERTICAL DE DATOS DS SALIDA TELECOM CABLEADO HORIZONTAL VERTICAL DE VOZ VERTICAL DE DATOS

42 Standard ANSI/TIA/EIA 569 A Elemento básicos de un Edificio : Trayectorias horizontales, desde el closet de telecomunicaciones hasta la estación de trabajo Trayectorias backbone, es un camino vertical entre los closets de comunicación con las entradas entre los pisos Estación de trabajo, es el espacio de interacción con el equipo de comunicaciones Closet de telecomunicaciones, facilita la transmisión entre el backbone y el camino horizontal Cuarto de equipo, sirve como espacio necesario para todo el equipo de telecomunicaciones

43 Las trayectorias que utiliza el sistema horizontal se les conoce como sistemas de distribución y son los siguientes : Ducto bajo el piso Celular (Metálico y de concreto) Acceso ilimitado (Piso levantado) Techo (Zona y rejilla) Conducto (Conduit) Bandejas de cable y escalerilla Canaletas Standard Ansi/TIA/EIA 569 A

44 En pisos de construcción reciente, se utilizan estos métodos : Standard ANSI/TIA/EIA 569 A

45

46

47 Estándar ANSI/TIA/EIA 569 A

48

49 Escalerilla Estándar Ansi/TIA/EIA 569 A

50 Canaleta plástica Etándar ANSI/TIA/EIA 569 A

51 Tubo conduit Estándar ANSI/TIA/EIA 569 A

52 Tipos de conduit : Metal eléctrico Metal conduit rígido PVC (plástico rígido) Conduit de metal flexible (no es recomendado debido a los problemas de abrasión del cable y no es cubierto por este estándar). Estándar ANSI/TIA/EIA 569 A

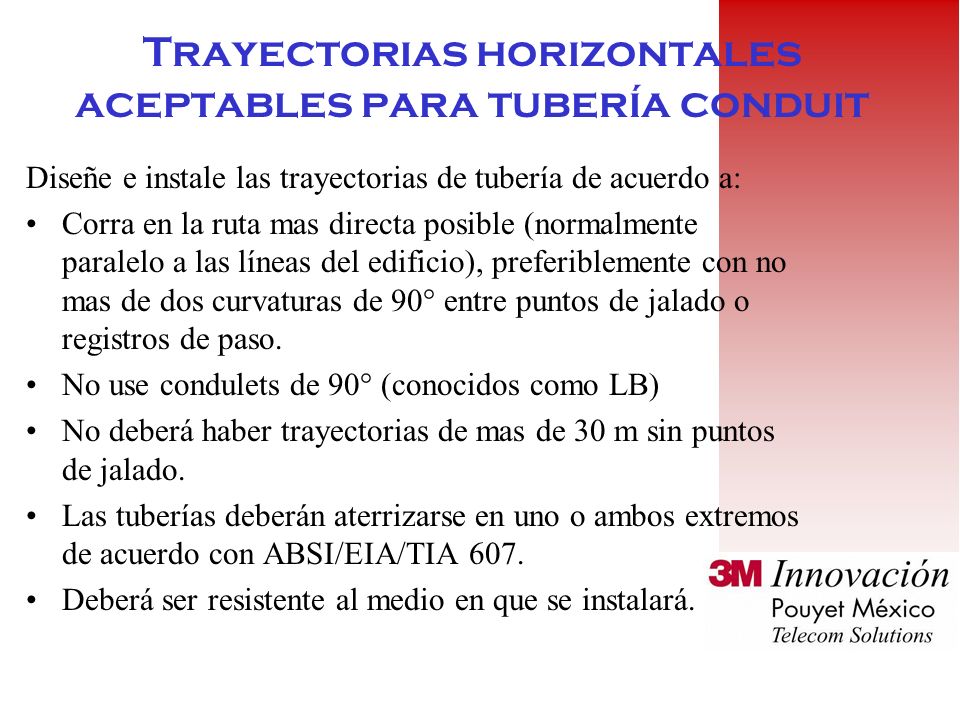

53 Trayectorias horizontales aceptables para tubería conduit Diseñe e instale las trayectorias de tubería de acuerdo a: Corra en la ruta mas directa posible (normalmente paralelo a las líneas del edificio), preferiblemente con no mas de dos curvaturas de 90° entre puntos de jalado o registros de paso. No use condulets de 90° (conocidos como LB) No deberá haber trayectorias de mas de 30 m sin puntos de jalado. Las tuberías deberán aterrizarse en uno o ambos extremos de acuerdo con ABSI/EIA/TIA 607. Deberá ser resistente al medio en que se instalará.

54 Radios de curvatura para Conduit El radio de curvatura de un tubo conduit deberá ser de al menos 6 a 10 veces el diámetro del tubo, dependiendo del diámetro comercial

55 Instalación de registros Registro Intermedio Correcto Incorrecto Correcto Incorrecto

56 Tabla de referencia de cantidad de cables en un conduit : Estándar ANSI/TIA/EIA 569 A

57 Closet de Telecomunicaciones Difieren del cuarto de equipos y la acometida de servicios, en que estos están generalmente considerados para el servicio de pisos, proporcionando un punto de conexión entre el Back Bone y el cableado horizontal Todo edificio debe ser atendido por al menos un closet de telecomunicaciones o cuarto de equipos por piso No existe un número máximo de closets que puedan ser instalados dentro de un edificio.

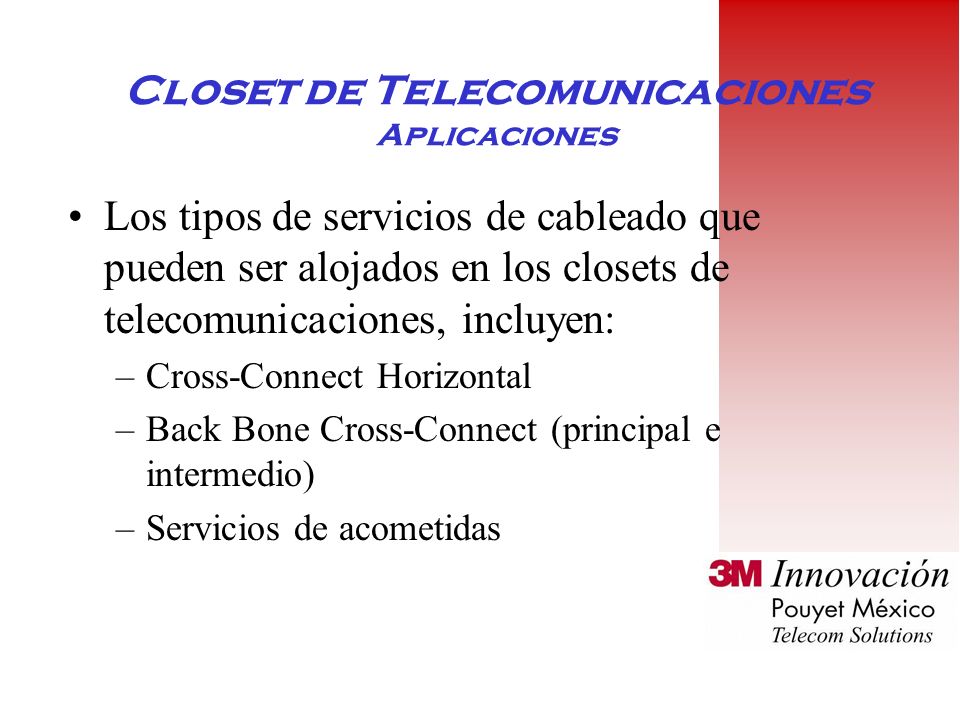

58 Closet de Telecomunicaciones Aplicaciones Los tipos de servicios de cableado que pueden ser alojados en los closets de telecomunicaciones, incluyen: –Cross-Connect Horizontal –Back Bone Cross-Connect (principal e intermedio) –Servicios de acometidas

59 Esquemas de conexión Cross-Connection: Es un esquema de conexión entre corridas de cable, subsistemas, y equipos usando cordones de parcheo o jumpers que son conectados en cada uno de los extremos de los accesorios de conexión. Interconexión: Un esquema de conexión que provee la conexión directa de cables hacia otro cable o hacia un equipo sin usar un patch cord.

60 Closet de Telecomunicaciones –Tamaño recomendado: altura 2.6m, 3.0 x 2.2 de área para areas de servicio menores a 500 m 2 –Espacio –Piso Antiestático –Recursos Plywood Alimentación Tuberías Plafones FireBarier TM

61 Cuarto de equipos Es un cuarto de propósito especial que proporciona y mantiene un medio ambiente adecuado para grandes equipos de comunicaciones y cómputo. Difieren de los closets de Telecomunicaciones en que están considerados para dar servicio a un edificio o un campus completo Requerimientos similares al TC Incluye accesorios de interconexión. Plafones permitidos Rango de temperatura de 18° a 24°C

62 IDENTIFICACION

63 En la identificación solo debe haber una nomenclatura única para cada servicio. Es importante que durante el cableado, los cables estén identificados. La identificación de los servicios, debe ser lo mas entendible posible. asi mismo debe tener una secuencia lógica. El servicio que se encuentra del lado del usuario, debe coincidir con el del panel de parcheo del cual proviene. Es de mucha utilidad identificar los cordones de parcheo principalmente aquellos que se encuentran en el cuarto de distribución. STANDARD ANSI/TIA/EIA 606 ASTANDARD ANSI/TIA/EIA 606 A

64 Etiquete todo tipo de Conductos –Charolas Porta-Cable –Conduit –Canaletas superficiales –Canaletas de muebles modulares STANDARD ANSI/TIA/EIA 606 ASTANDARD ANSI/TIA/EIA 606 A

65 ScotchCode SWD-SLS-SLW ScotchCode STD STANDARD ANSI/TIA/EIA 606 ASTANDARD ANSI/TIA/EIA 606 A

66 Designación de terminología Dada por el usuario, diseñador o supervisor Se deberá anotar en la bitácora el criterio usado. STANDARD ANSI/TIA/EIA 606 ASTANDARD ANSI/TIA/EIA 606 A

67 DS DP DS R5P2 R6P2 R2P1R4P1

68 PANEL A PANEL D PANEL B PANEL C R5P2 PANEL DE 24 PUERTOS NOMENCLATURA DEL RACK: RACK 5 PISO 2

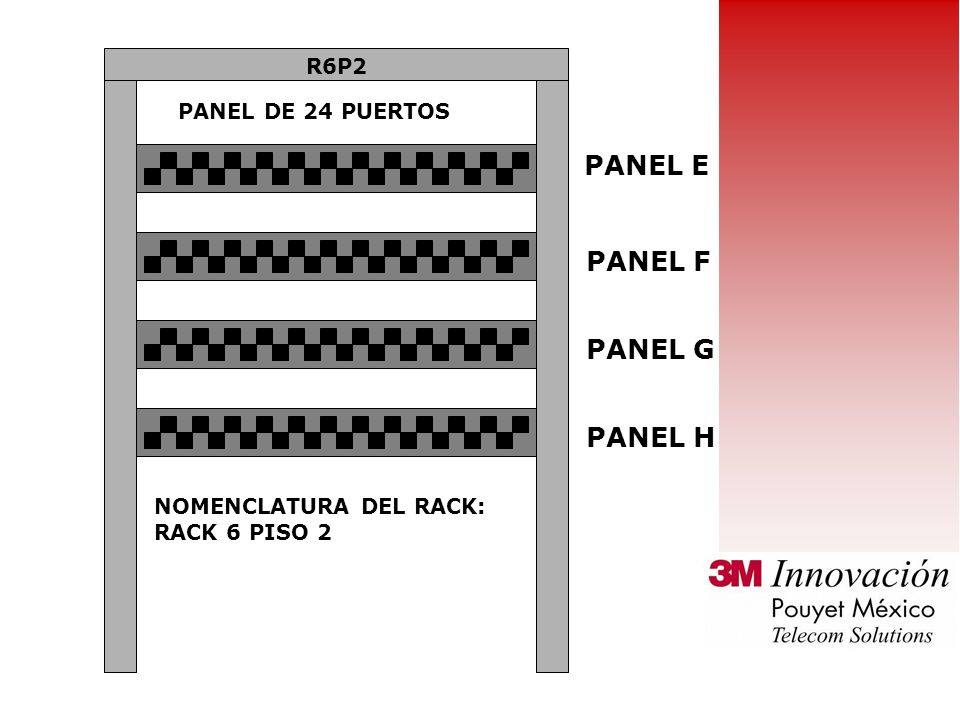

69 PANEL E PANEL H PANEL F PANEL G R6P2 PANEL DE 24 PUERTOS NOMENCLATURA DEL RACK: RACK 6 PISO 2

70 NOMENCLATURA DEL PANEL DE PARCHEO: PISO 2 SERVICIO DE VOZ Y DE DATOS
