1 Revestimiento envolvente EIFS
EIFS: (Exterior Insulation and Finish System) “Sistema de aislación exterior”.

2 ¿Qué es EIFS? EIFS es sinónimo de aislamiento exterior y sistemas de acabado. El producto también se llama estuco sintético, y se refiere a un acabado exterior de varias capas que se ha utilizado en la construcción europea desde poco después de la Segunda Guerra Mundial, cuando los contratistas nos pareció que es una buena opción para la reparación de edificios dañados durante la guerra. La mayoría de las reparaciones de los edificios europeos fueron a las estructuras construidas de piedra, hormigón, ladrillo u otros materiales similares, duraderas.

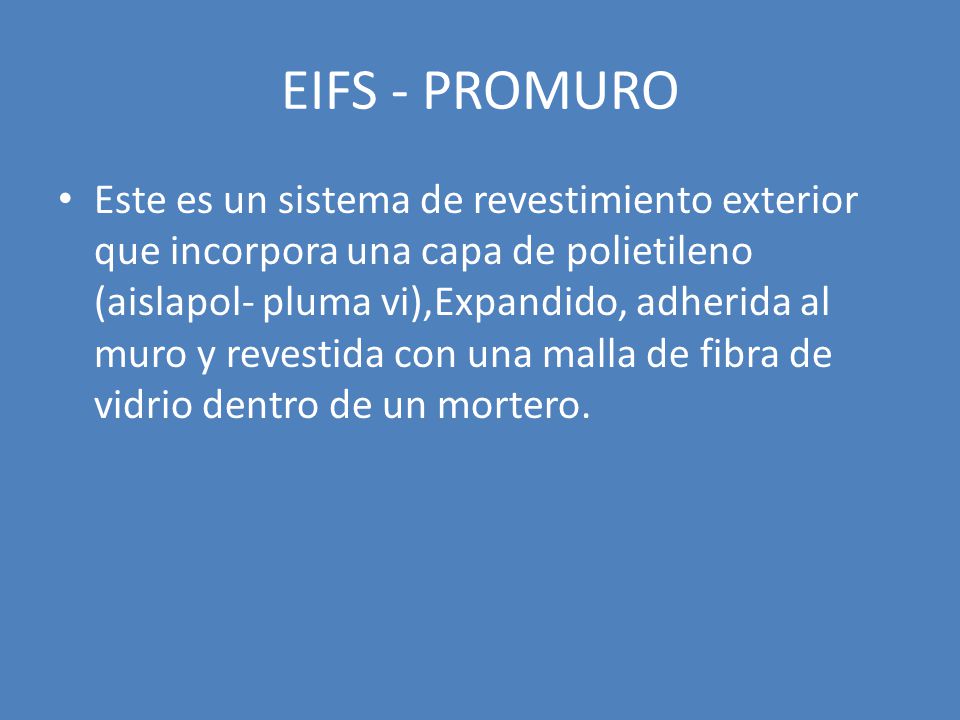

3 EIFS - PROMURO Este es un sistema de revestimiento exterior que incorpora una capa de polietileno (aislapol- pluma vi),Expandido, adherida al muro y revestida con una malla de fibra de vidrio dentro de un mortero.

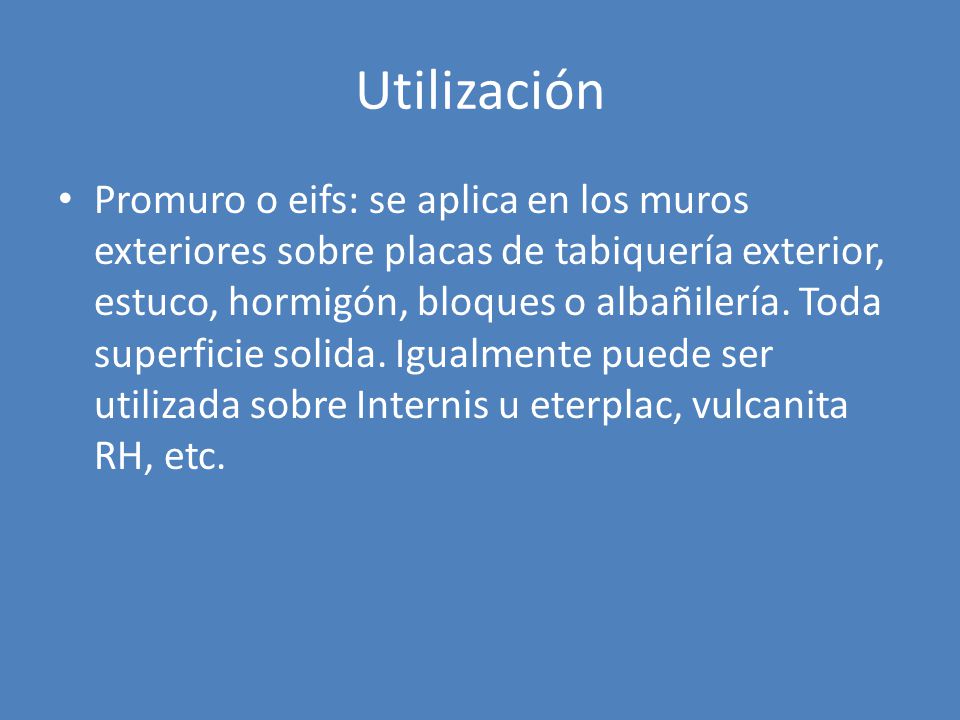

4 Utilización Promuro o eifs: se aplica en los muros exteriores sobre placas de tabiquería exterior, estuco, hormigón, bloques o albañilería. Toda superficie solida. Igualmente puede ser utilizada sobre Internis u eterplac, vulcanita RH, etc.

5 Características. La característica principal de este es aislar de las zonas húmedas o de demasiada temperatura logrando un equilibrio térmico. En las zonas de humedad aísla los fríos y evita los hongos provocados por las bajas temperaturas creando una capa envolvente ante la dependencia que se aplique el Eifs

6 Igualmente se utiliza para cambio de fachadas.

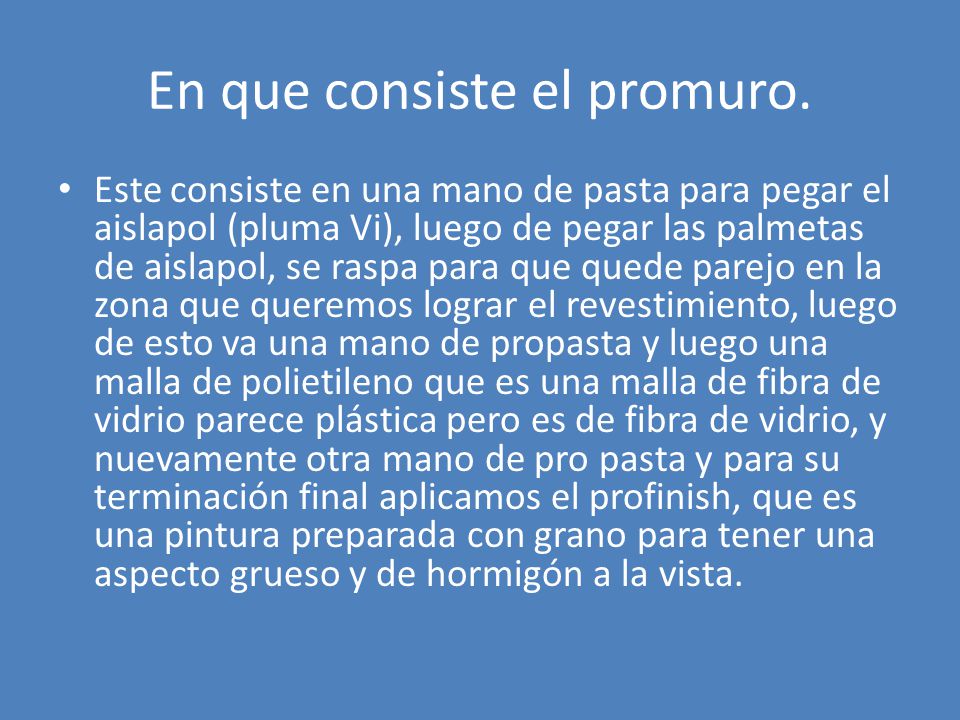

7 En que consiste el promuro.
Este consiste en una mano de pasta para pegar el aislapol (pluma Vi), luego de pegar las palmetas de aislapol, se raspa para que quede parejo en la zona que queremos lograr el revestimiento, luego de esto va una mano de propasta y luego una malla de polietileno que es una malla de fibra de vidrio parece plástica pero es de fibra de vidrio, y nuevamente otra mano de pro pasta y para su terminación final aplicamos el profinish, que es una pintura preparada con grano para tener una aspecto grueso y de hormigón a la vista.

8 En que consiste el promuro.

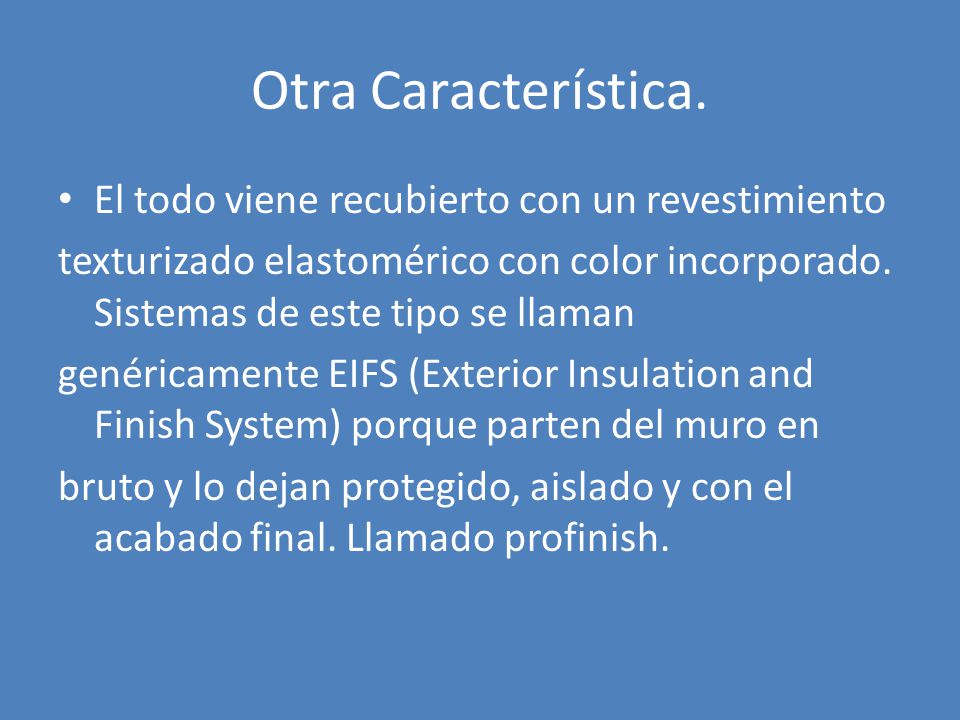

9 Otra Característica. El todo viene recubierto con un revestimiento
texturizado elastomérico con color incorporado. Sistemas de este tipo se llaman genéricamente EIFS (Exterior Insulation and Finish System) porque parten del muro en bruto y lo dejan protegido, aislado y con el acabado final. Llamado profinish.

10 Aplicación de la Malla y Pro Pasta.

11 Imagen secuencial de proceso de EIFS.

12 Imagen Primer Paso: Raspado

13 Imagen Segundo Paso: Pegado

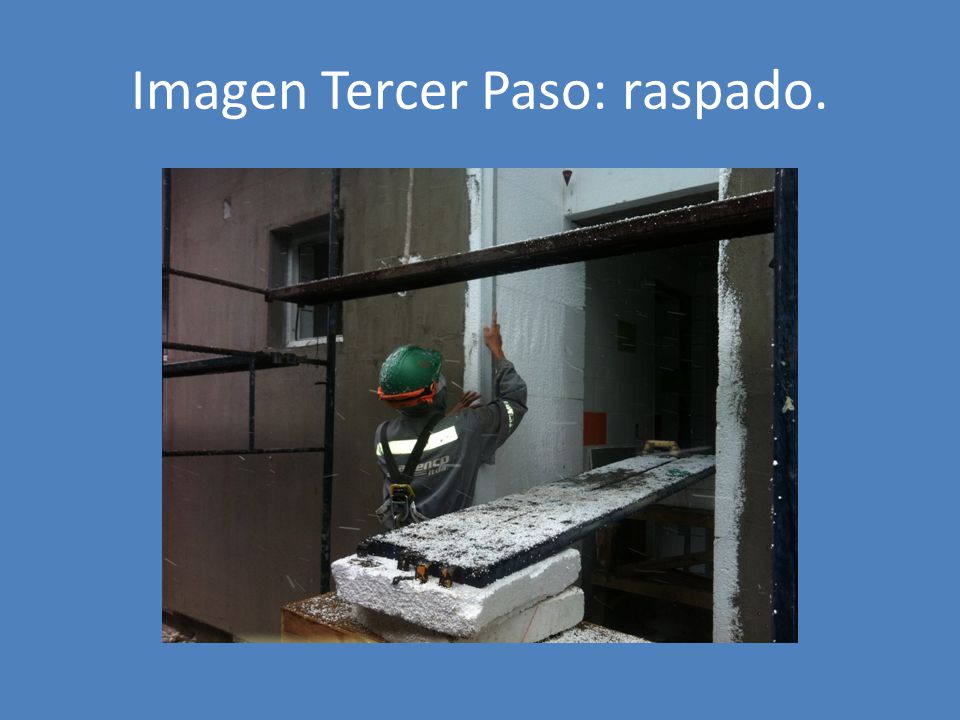

14 Imagen Tercer Paso: raspado.

15 Imagen Cuarto Paso: Pro Pasta.

16

17

18

19 Quinto Paso Malla polietileno.
Esta es una malla de polietileno es decir de fibra de vidrio, parece plástica pero es de fibra de vidrio y sirve para reforzar aquellas partes en donde tiene que adosarse al muro con una mejor adherencia.

20 Imagen Polietileno adosado a Muro.

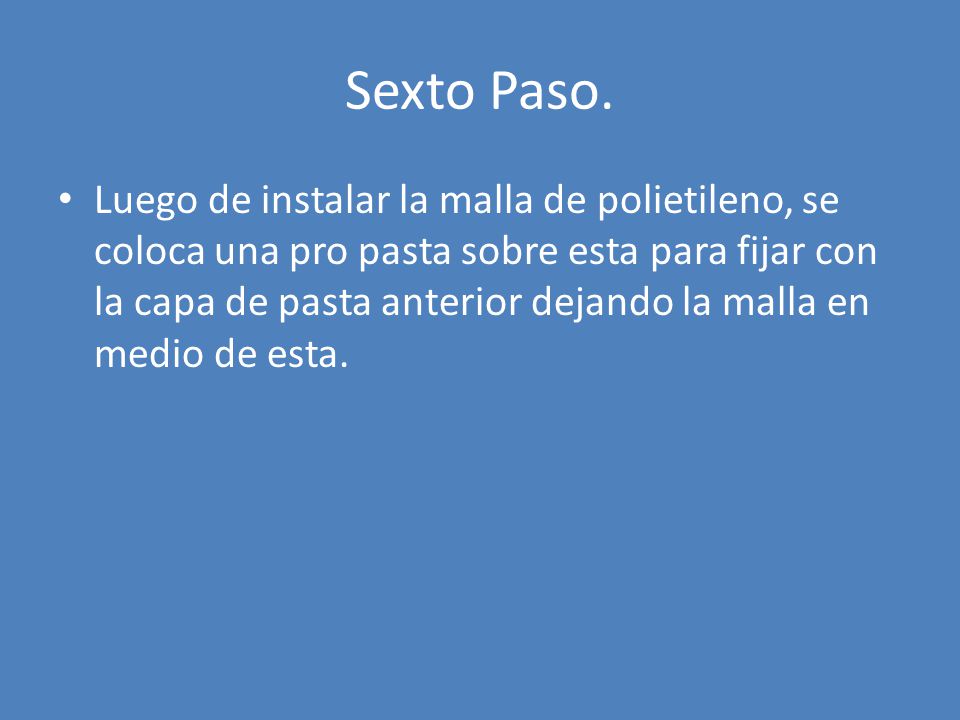

21 Sexto Paso. Luego de instalar la malla de polietileno, se coloca una pro pasta sobre esta para fijar con la capa de pasta anterior dejando la malla en medio de esta.

22

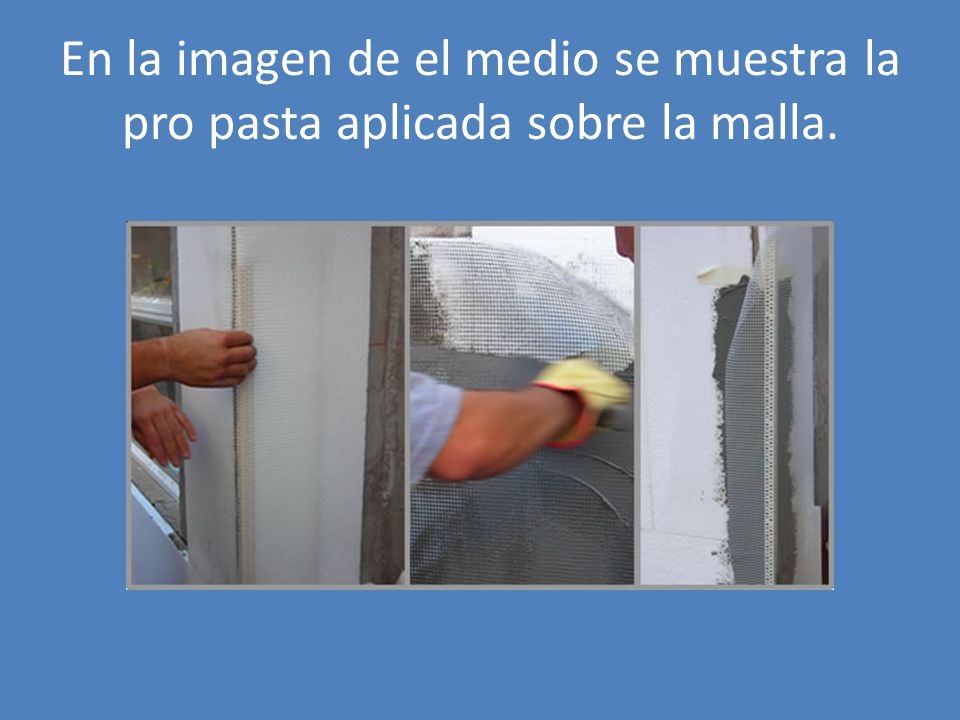

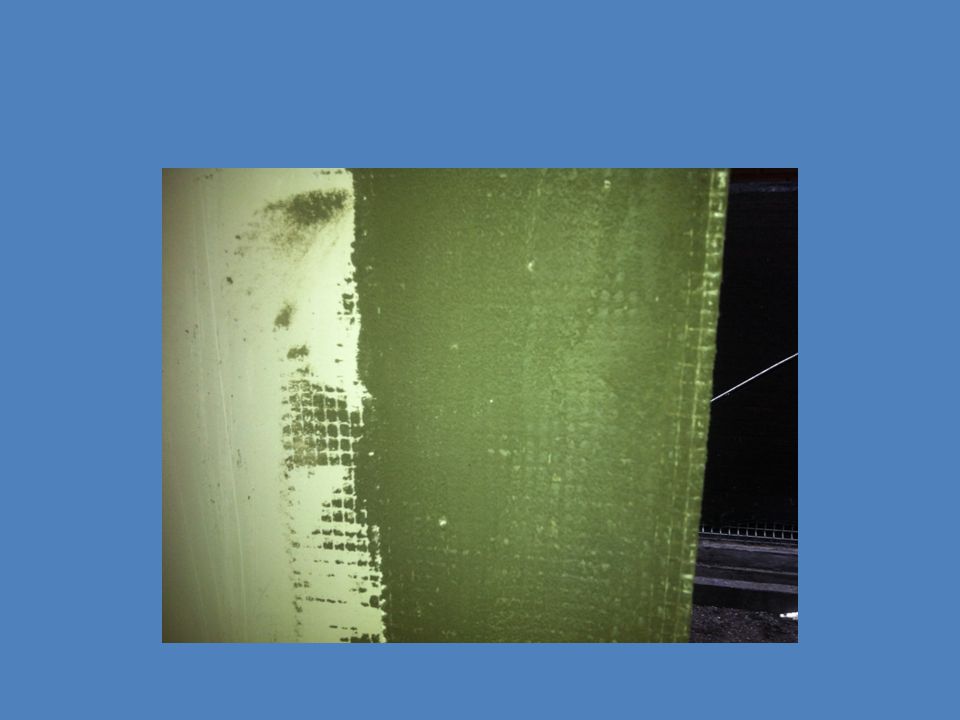

23 En la imagen de el medio se muestra la pro pasta aplicada sobre la malla.

24 Imagen de Pro Pasta

25

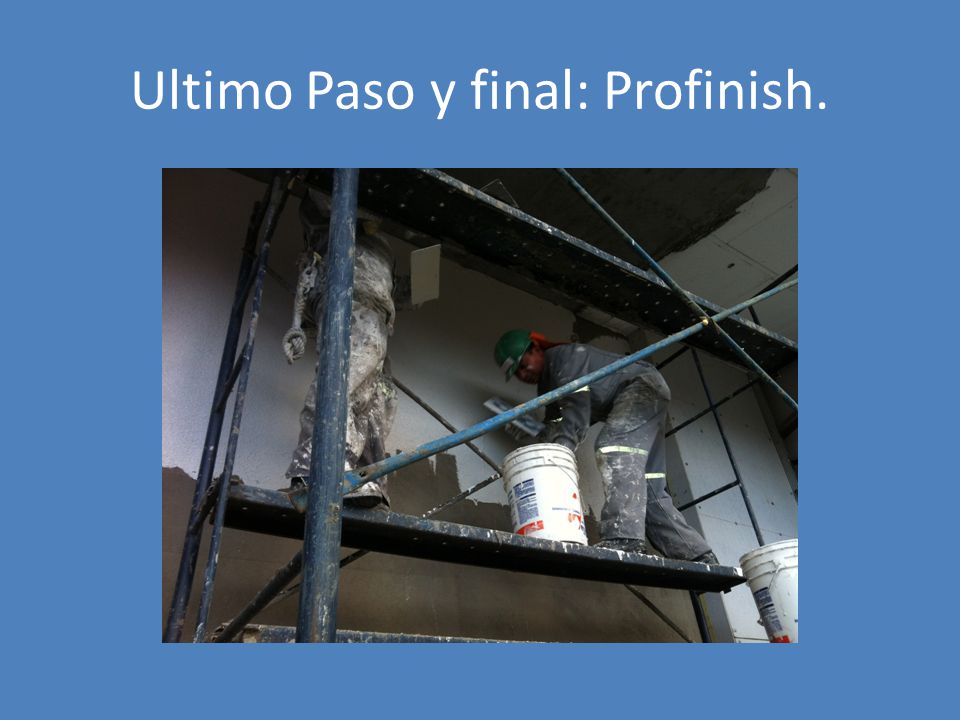

26 Ultimo Paso y final: Profinish.

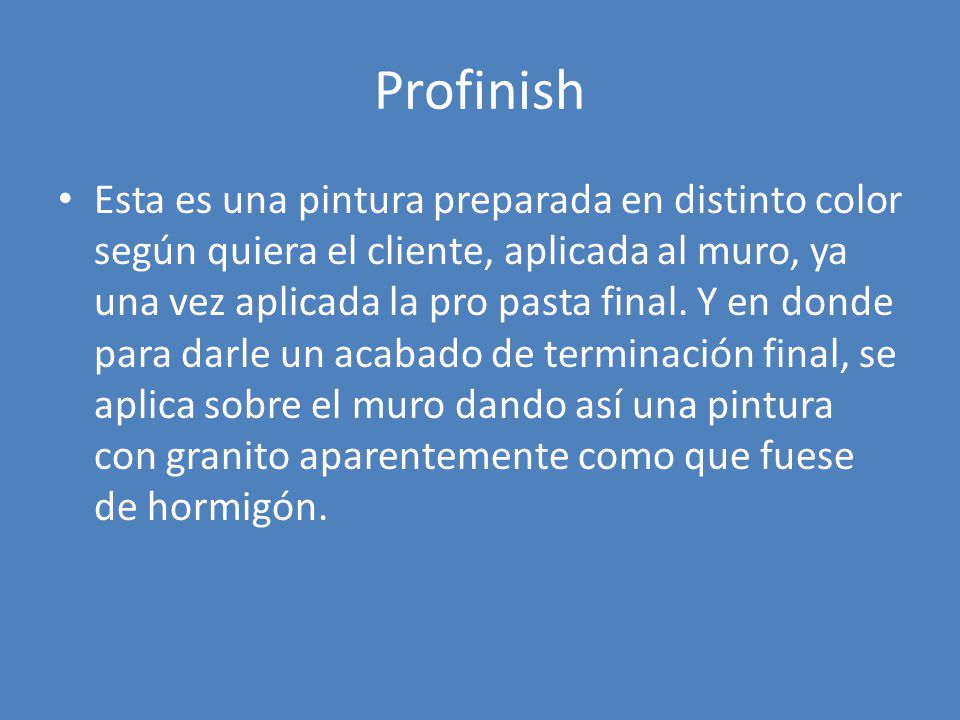

27 Profinish Esta es una pintura preparada en distinto color según quiera el cliente, aplicada al muro, ya una vez aplicada la pro pasta final. Y en donde para darle un acabado de terminación final, se aplica sobre el muro dando así una pintura con granito aparentemente como que fuese de hormigón.

28 Vista de profinish.

29

30 Gracias Por Su Atención!!

31 WWW.CONSTRUCTORAMP.CL PROFESOR: CELSO YAÑES.
MATERIA: CONSTRUCCION CIVIL PROFESOR: CELSO YAÑES.
