1 Análisis de Sistemas

2 AGENDA Presentación. Tema 1 – Fundamentos del Análisis de Sistemas.
Ejercicios.

3 PRINCIPIOS BÁSICOS Distinción y separación de las partes para conocer sus principios Estudio minucioso de cualquier objeto de estudio. Examen detallado de los hechos para conocer los elementos que lo constituyen ya la interrelación entre ellos. Análisis Plasmar el pensamiento mediante esbozos, gráficos o bocetos. Selecciona un conjunto de elementos para crear un objeto Representación gráfica de una obra futura. Diseño Elementos organizados que se relacionan entre si, para lograr un objetivo. Un sistema puede estar formado por subsistemas. Tienen límites que los diferencian del ambiente externo. Sistema Energía Información Recursos Sistema Elementos Sub sistema Súper Sistema Ambiente Externo

4 APLICADOS AL DESARROLLO DE SISTEMAS
Análisis Diseño Implantación Definir el problema. Identificar causas. Especificar la solución. Identificar los requerimientos de información que deben ser cumplidos. Definir objetivos a alcanzar. Evaluar soluciones. Problemas de los sistemas existentes. Describir, organizar y estructurar los componentes del sistema. Identificar causas. Construir gráficamente el sistema propuesto. Actividad de modelaje La información modelada identifica los requerimientos, y se convierte en modelos de solución. QUE Diseño CÓMO Análisis Problema Solución

5 ANÁLISIS ESTRUCTURADO DE SISTEMAS
AES (Análisis Estructurado de Sistemas) El objetivo es organizar las tareas asociadas para la determinación de los requerimientos. Repuestas a preguntas específicas: ¿Qué procesos integran el sistema? ¿Qué datos emplea cada proceso? ¿Qué datos son almacenados? ¿Qué datos ingresan y abandonan al sistema? Herramientas DFD (Diagrama de Flujo de Datos) DD (Diccionario de Datos)

6 DIAGRAMA DE FLUJO DE DATOS
DFD (Diagrama de Flujo de Datos) Es una herramienta grafica para describir y analiza el movimiento de los datos a través de un sistema. Muestra el flujo de información. Muestra las transformaciones aplicadas a los datos desde la entrada hasta la salida. Específica que hace el sistema. Es gráfico. Es comprensible por los usuarios.

7 DIAGRAMA DE FLUJO DE DATOS
Notación de los DFD´S Flujo de Datos ( ): Representa el movimiento de los datos en determinada dirección. Los flujos representan datos en movimiento. Entidad ( ): Representa fuentes o destino externos de datos que pueden ser personas, programas etc.. 3 . Procesos ( ): Indica una parte del sistema donde la información es procesada, donde se reciben datos para ser trabajados y poder así entregarlos como salida. 4 . Almacén ( ) : Representa un archivo lógico donde se agregan o extraen datos. nombre informe Cliente Proveedor 1 Actualizar Inventario 2 Calcular nota Proveedores Empleados

8 DIAGRAMA DE FLUJO DE DATOS
Características de los DFD Muestra que debe hacer sin referenciar el como. Son diagramas explícitos y comprensibles. Dan la posibilidad de representar el sistema a diferentes niveles de complejidad, desde lo más global hasta lo más detallado. Sólo se requieren 4 símbolos. Son de fácil mantenimiento, pues los cambios afectan solo a algunos de los elementos no al todo.

9 DIAGRAMA DE FLUJO DE DATOS
Niveles en un Diagrama de Flujo de Datos Nivel 0: Diagrama de Contexto, sólo modela el proceso principal del problema en cuestión con sus respectivas entidades. Cada proceso debe tener al menos un proceso de entrada y uno de salida. Nivel 1: En este nivel superior se plasman todos los procesos que describen el proceso principal. En este nivel aparecen los almacenes. Nivel 2: En este proceso se explotan los procesos provenientes de los niveles anteriores. “ En el nivel 1 y 2 los procesos deben tener las entradas y salidas del Diagrama de Contexto”.

10 DIAGRAMA DE FLUJO DE DATOS
Técnicas para la Construcción de los DFD’S Entidad ( ): 1.1 Representa entes ajenos a la aplicación. Los que aportan o reciben información. 1.2 Representa personas, organizaciones o sistemas que no pertenecen al sistema estudio. 1.3 Las entidades externas no se comunican entre si en este diagrama. 1.4 Pueden aparecer en los distintos niveles del DFD para su mejor comprensión, aunque normalmente aparecerá en el diagrama de contexto. 1.5 Suministra información acerca de la conexión del sistema con el mundo exterior. Procesos ( ): 2.1 Cuando un flujo de datos entra a un proceso sufre una transformación. Él no es origen ni final de los datos, solo transforma. 2.2 Puede transformar un dato en varios. 2.3 Es necesario que un proceso entre una entidad externa y un almacén de datos. Almacén ( ) : 3.1 Representan la información en reposo. 3.2 No puede, crear, destruir ni transformar datos. 3.3 No puede estar directamente comunicado con otro Almacén o Entidad Externa 3.4 No representa la clave de acceso o detalle del archivo sino la operación que realiza. Notacion: Yourdon

11 DIAGRAMA DE FLUJO DE DATOS
Técnicas para la Construcción de los DFD’S Flujo de Datos ( ): 4.1 Los datos no pueden ser creados ni destruidos por un flujo de datos. 4.2 Sirve para conectar el resto de los componentes de un DFD. 4.3 La flecha del flujo indica la dirección del almacén de datos y a la inversa si es que el proceso lee datos del almacén. En el Diagrama de Contexto, solo aparecen los proceso, entidades externas y flujos de entradas. No aparece el almacén de datos. En el caso de los nombres, todos los elementos deben ir etiquetados mediante nombres representativos que describa lo que representa. Para el caso de los procesos describirá lo que hace con un verbo significativo (Validar, Registrar). Numerar los procesos así como sus explosiones. Cuando un proceso se explosiona un nuevo DFD todas las entradas y salidas de dicho proceso deben estar presentas como entradas y salidas de otros DFD’S Todos los procesos deben tener al menos un flujo de entrada y otro de salida.

12 NOTACIONES DIAGRAMA DE FLUJO DE DATOS
NOTACION DE YOURDON NOTACION DE GANE & SARSON

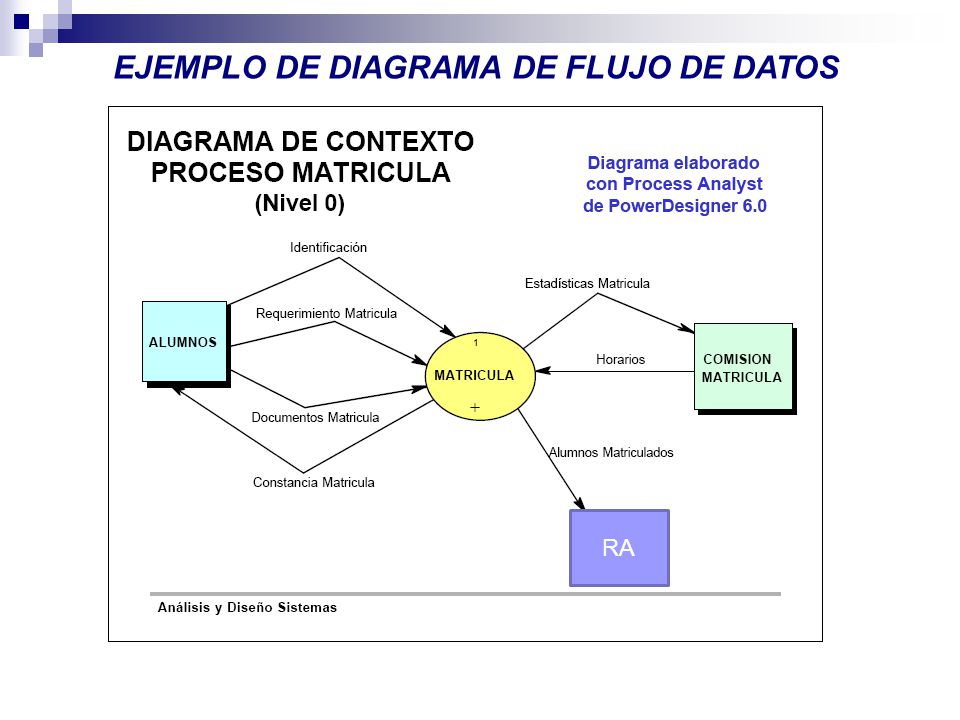

13 EJEMPLO DE DIAGRAMA DE FLUJO DE DATOS

14 EJEMPLO DE DIAGRAMA DE FLUJO DE DATOS

15 EJEMPLO DE DIAGRAMA DE FLUJO DE DATOS

16 ERRORES FRECUENTES EN LA CREACION DE DIAGRAMA DE FLUJO DE DATOS
FUENTE:

17 ERRORES FRECUENTES EN LA CREACION DE DIAGRAMA DE FLUJO DE DATOS
Eliminación de procesos de canalización: significa que los procesos que no cambian los flujos o no sirven para tomar decisiones a partir de los datos de entrada deben ser eliminados. Ello suprime también nombres duplicados de los flujos de datos. FUENTE:

18 ERRORES FRECUENTES EN LA CREACION DE DIAGRAMA DE FLUJO DE DATOS
El concepto de paquete de flujo de datos: cuando hay dos o más flujos de datos independientes que se desplazan siempre juntos, se deben mostrar como un único flujo de datos. FUENTE:

19 ERRORES FRECUENTES EN LA CREACION DE DIAGRAMA DE FLUJO DE DATOS
Todos los flujos de datos deben empezar y/o terminar en un proceso. FUENTE:

20 DIAGRAMA DE FLUJO DE DATOS
Ventajas Limitaciones Fácil mantenimiento, basta agregar , eliminar o separar burbujas. Fácil lectura con esto se constituye en un instrumento de mucha versatilidad No se visualiza entre los datos que se van a almacenar. Se usa el Diagrama Entidad Relación. No detalla el contenido de los flujos de datos ni el contenido de los archivos.
