1 1 Análisis y Diseño Estructurado Diagrama de Flujo de Datos Alfonso Vega G. Ingeniería de Software IS-IN-400

2 2 Fases de Desarrollo

3 3 Especificación de Requerimientos Acción de fijar o determinar de modo preciso las necesidades o deseos de los usuarios sobre la parte del sistema de información a mecanizar. Existen muchas técnicas para especificar Software. En Análisis Estructurado Moderno, es necesario tener una visión global de la aplicación informática en un comienzo.

4 4 Análisis Estructurado Moderno El análisis estructurado nos proporciona: Herramientas para describir las distintas facetas de un S.I. Heurísticos o métodos de trabajo para abordar la especificación. Una estructura básica para presentar el análisis.

5 5 Herramientas para describir las distintas facetas de un S.I. "Algoritmos + Estructuras de Datos = Programas" (N. Wirth) El DFD (Diagrama de Flujo de Datos) El DD (Diccionario de Datos) Especificación de Procesos El E-R (Modelo Entidad Relación) Diagrama de Transición de Estados. Visión de DeMarco ( '82) Comparación entre las diferentes herramientas

6 6 El DFD (Diagrama de Flujo de Datos) "Tiene por objetivo el describir como fluye la información por el sistema." Desde donde entra la información al sistema. Que transformaciones sufre la información. Si se tiene que recuperar alguna información, en el futuro, donde permanece en reposo. Que información entrega el sistema al exterior. Como se identifican los flujos de información en el sistema.

7 7 EL DFD: Descripción gráfica: Fuentes y Sumideros de información Flujos de información Procesos Almacenamientos de información Fuente o Sumidero Flujo de Datos Proceso Archivo

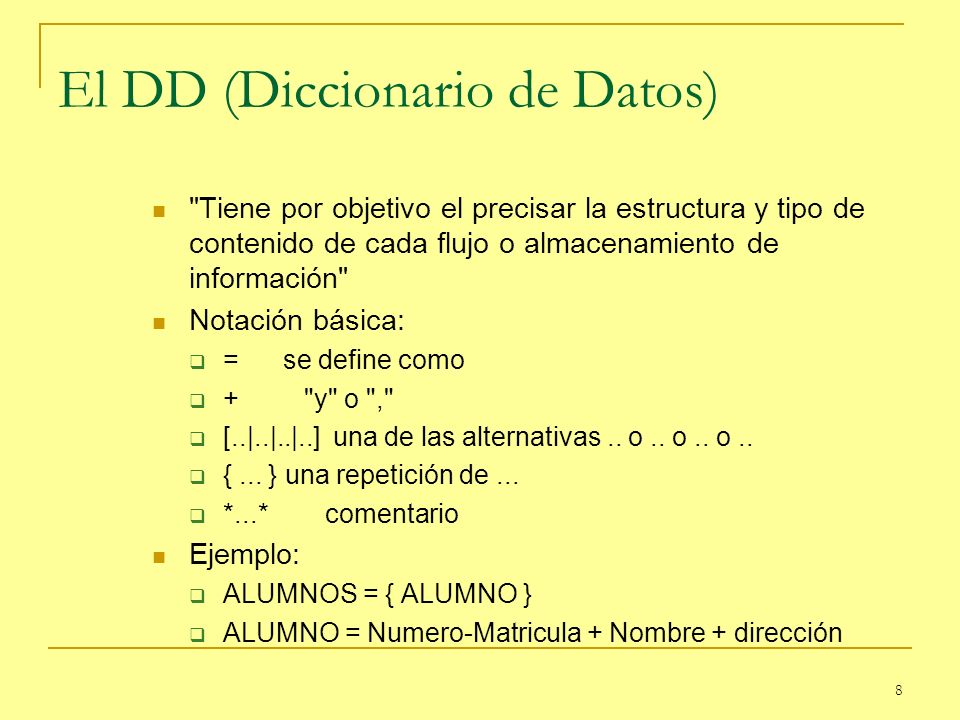

8 8 El DD (Diccionario de Datos) "Tiene por objetivo el precisar la estructura y tipo de contenido de cada flujo o almacenamiento de información" Notación básica: = se define como + "y" o "," [..|..|..|..] una de las alternativas.. o.. o.. o.. {... } una repetición de... *...* comentario Ejemplo: ALUMNOS = { ALUMNO } ALUMNO = Numero-Matricula + Nombre + dirección

9 9 Especificación de Procesos "Tiene por objetivo el describir los procesos que se llevan a cabo sobre la información de entrada a un "proceso" para producir los flujos de salida" Se usan diferentes métodos de notación. Pseudocódigo, Tablas, Gráficos,...

10 10 Notación por pseudocódigo. Fuerza que el Analista haga uso restringido del conjunto de palabras, definidas en el Diccionario de Datos. Para describir acciones elementales se fuerza al uso de unos pocos verbos imperativos (LEE, ESCRIBE, CALCULA, etc.). La gramática usada se compone de tres tipos de construcción: Secuencia Alternativa Repetición

11 11 El ERD (Diagrama Entidad Relación) "Tiene por objetivo el describir la estructura de las informaciones que permanecerán almacenadas en el sistema" Modelaremos entidades, objetos, personas, etc. Entes que tiene importancia para el sistema en estudio. Se podrán identificar de forma atómica mediante una clave. Modelado de relaciones. Relaciones que ligan a una o mas entidades.

12 12 Notación del ERD: Las entidades se representan mediante rectángulos, con su nombre inscrito. Las relaciones se representan mediante rombos, su nombre se pone próximo. Cuando una entidad esta asociada a una relación, se une a esta mediante una línea.

13 13 Diagrama de Transición de Estados. Tiene por objetivo el modelar la secuencia en la que se accederá a los datos, y se realizaran los procesos. Nos permitirá ver la situación en la que se encuentra un sistema y activa las posibles operaciones a realizar. Modela las situaciones estables en las que se puede encontrar un sistema. Modela las razones que hacen al sistema cambiar de situación.

14 14 Notación del diagrama de transición de estados: Los estados se modelan mediante rectángulos, en su interior se inscribe el nombre del estado. Las transiciones se representan mediante flechas. Junto a cada flecha aparecerán dos frases separadas por una línea horizontal. La superior contiene las condiciones que han hecho lanzarse a la transición, la inferior las acciones que se llevan a cabo Condición Acción Estado-1 Estado-2

15 15 Visión de DeMarco ( '82) Espacio Funcional Espacio de Información Espacio de Estados El Sistema

16 16 Comparación entre las diferentes herramientas. DINAMICA ESTATICA GENERAL: INTERCONEXIONES DETALLADA, INTERNA DFD Diagrama de Flujo de Datos Especificación de procesos DD Diccionario de Datos E-R Diagrama Entidad Relación Diagrama de Transición Visión

17 17 Heurísticos o métodos de trabajo para abordar la especificación. Refinamientos sucesivos Construir el sistema a partir de las salidas. Identificar el modelo esencial a partir de los eventos que hacen reaccionar al sistema.

18 18 Refinamientos sucesivos ¿Como meteríais cuatro elefantes en un 600? Dos delante y dos detras

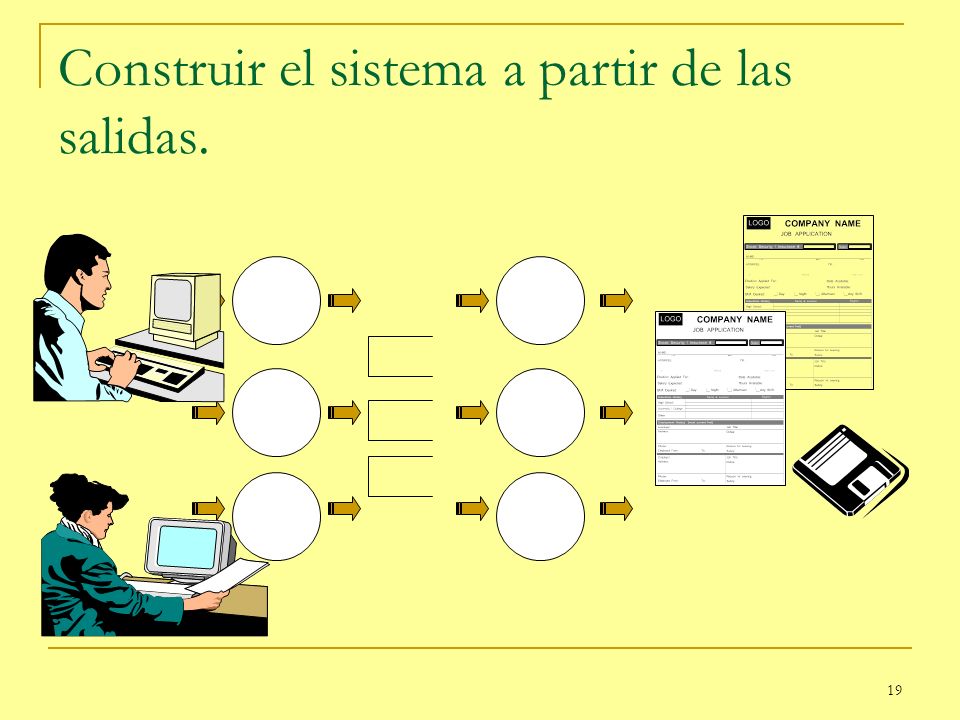

19 19 Construir el sistema a partir de las salidas.

20 20 Identificar el modelo esencial a partir de los eventos que hacen reaccionar al sistema. Transacción = Evento + Estimulo + Acción + Respuesta + Efecto Sistema

21 21 Una estructura básica para presentar el análisis. 1. Antecedentes (de la organización). 2. Modelo del entorno Declaración del propósito del sistema Diagrama de contexto Lista de eventos. 3. Modelo de comportamiento DFD de los eventos Nivelación del modelo de comportamiento Diccionario de datos Esquema de datos Especificación de procesos.

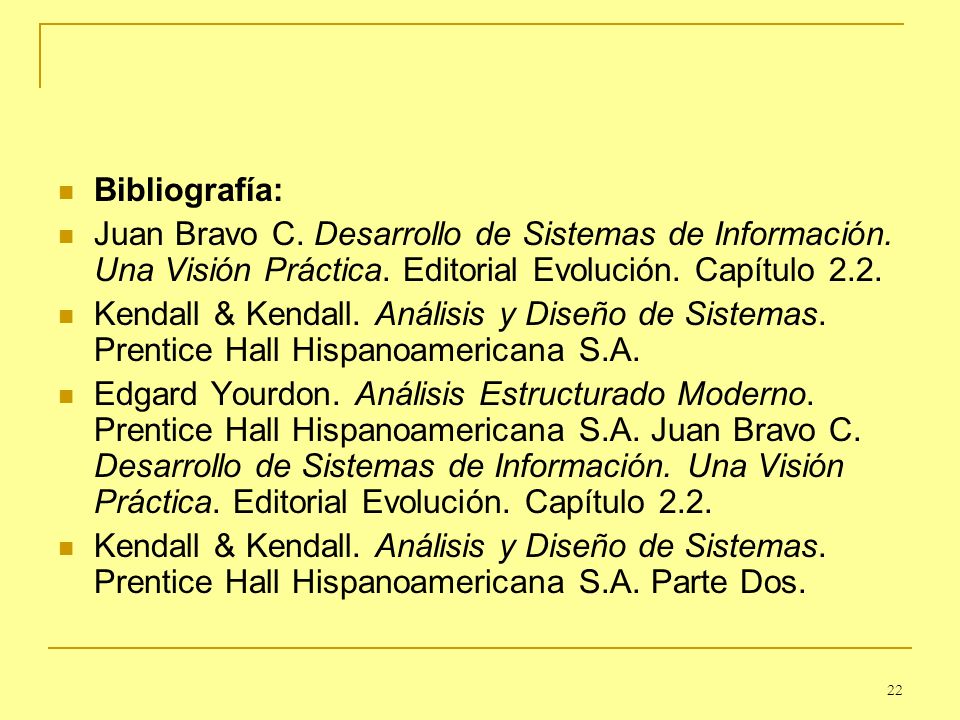

22 22 Bibliografía: Juan Bravo C. Desarrollo de Sistemas de Información. Una Visión Práctica. Editorial Evolución. Capítulo 2.2. Kendall & Kendall. Análisis y Diseño de Sistemas. Prentice Hall Hispanoamericana S.A. Edgard Yourdon. Análisis Estructurado Moderno. Prentice Hall Hispanoamericana S.A. Juan Bravo C. Desarrollo de Sistemas de Información. Una Visión Práctica. Editorial Evolución. Capítulo 2.2. Kendall & Kendall. Análisis y Diseño de Sistemas. Prentice Hall Hispanoamericana S.A. Parte Dos.
