1 Diagrama de Flujo de Datos (DFD) Ingeniería de Software I M.Sc. Idalia Maldonado Castillo

2 Diagrama de Flujo de Datos Técnica de análisis estructurado en la cual se hace una representación gráfica de los procesos de los datos el cual enfatiza la lógica del sistema. Caracterizan gráficamente los procesos de los datos y el flujo del sistema. Dan una visión amplia de la entrada, procesos y la salida del sistema

3 Simbología (Gane & Sarson) Entidad Proceso Flujo de Datos Almacén de Información Símbolos usados para dibujar el movimiento de los DFD.

4 Ejemplo Entidad Proceso Flujo de Datos Almacén de Información EJEMPLO Estudiante DESCRIPCION Informacion del Nuevo estudiante Crear expediente estudiante 2.1 Expediente estudiante D3 Persona, departamento o equipo que puede mandar o recibir datos del sistema. Interactua con el sistema y muestra el recurso inicial y el recipiente final de la informacion. Muestra el movimiento de datos de un punto a otro con la punta hacia el destino de la informacion (datos). Representa datos sobre una persona, departamento. Refleja el proceso de un cambio o transformacion de los datos. Los datos que entran son diferentes a los que entran. Se le asigna un numero unico para identificar su nivel en el diagrama. Almacena datos que puede ser un lugar, archivo, base de datos, etc. Se le asigna un numero de referencia unico para identificar su nivel.

5 Desarrollando un DFD de alto a bajo nivel (Top-Down) 1. Crear un Diagrama de Contexto. 2. Crear un Diagrama de Nivel Crear un diagrama hijo para cada uno de los procesos del Diagrama Verificar posibles errores. 5. Desarrollar un DFD físico a partir del DFD lógico. 6. Dividir el DFD físico, agrupando partes que facilitan la programación.

6 Diagrama de Contexto Entidad 1 Entidad 2 Entrada A Entrada B Salida C Entidad 3 Nombre del Sistema 0 Incluye entradas básicas, el sistema general y las salidas. El proceso tiene el numero 0. Es el diagrama de mas alto nivel en un DFD y contiene solo un proceso, representando el sistema entero.

7 Diagrama 0 Entidad 1 Entidad 2 Entrada A Entrada B Salida C Entidad 3 Proceso General AAA 1 Proceso General BBB 2 Proceso General DDD 4 Proceso General CCC 3 D1 Almacen de Datos 1 D2 Almacen de Datos 2 Flujo de Datos B Flujo de Datos D Registro A Registro E Flujo de Datos C

8 Diagrama 0 Las entradas y salidas especificadas en el diagrama de contexto se mantienen. El diagrama se detalla en acercamientos que envuelven de 3 a 9 procesos, mostrando almacenes de información. El manejo de excepciones o errores se ignoran. Cada proceso esta numerado con un entero, generalmente empezando de izquierda a derecha.

9 Diagrama 0 Sugerencias para la creación del diagrama 0 Para crear este diagrama se sugiere preguntar: Que pasa con la información que entra al sistema?, es almacenado? Es entrada para varios procesos?. Para una salida preguntar: de donde viene? Se calculo o viene de un archivo? Para el flujo de datos y almacenes de información: que procesos usan estos datos?, que procesos pusieron esa información en el almacén de datos? Buscar que entrada necesita el proceso y la salida que genera. Luego conecta la entrada con la salida a los almacenes de información y entidades. Tomar nota sobre áreas que son imprecisas, esto ayuda para futuras entrevistas.

10 Entidad 2 Entrada B Flujo de Datos D D1 Almacen de Datos 1 Proceso General CCC 3 Proceso General DDD 4 Registro A Registro de Transaccion 1 D1 Almacen de Datos 1 Proceso Detallado YYY 3.2 Proceso Detallado ZZZ 3.3 Registro A Proceso Detallado XXX 3.1 Entrada B Flujo de Datos D D5 Archivo de Transaccion 1 Registro de Transaccion 1 Flujo de Datos Detallado Z Diagrama Padre Diagrama Hijo

11 La regla principal es que el hijo debe tener las mismas entradas y salidas que el padre, a esto se le llama Balance Vertical. El diagrama hijo tendrá el mismo numero que el padre y los procesos del diagrama hijo tienen un numero decimal, por ejemplo el padre es 3 y los hijos serán 3.1, 3.2 y así sucesivamente. Las entidades generalmente no se muestran en los diagramas hijo debajo de un Diagrama 0 (es decir las entidades que van o que salen del hijo). Almacenes de información se pueden incluir en el diagrama hijo. Errores se pueden incluir en el diagrama hijo pero no en el diagrama padre.

12 Verificar Errores Flujos de datos no deben Dividirse en dos o mas flujos de datos diferentes. Todos los flujos de datos deben originarse o terminar en un proceso. Los procesos necesitan tener al menos una entrada y una salida.

13 Verificar Errores Error: conectar almacenes de datos y entidades externas directamente una a otra. Error: data stores y entidades se pueden conectar solo con un proceso intermedio. 2 entidades no se comunican entre ellas a menos que el sistema sea intermediario en la comunicacion Para nombrar los procesos y flujo de datos. Procesos: verbo + sustantivo + adjetivo Flujo de datos: sustantivo

14 Diagrama de Contexto Cliente articulos Total Cliente Sistema para una tienda miscelanea 0

15 Diagrama 0 Artículos y precios Buscar precios 2 Calcular total 3 Precios Total a pagar Identificar artículo 1 Completar transacción y emitir recibo 4 Cliente D1 Precios Artículos a comprar Identificador de artículo Pago Recibo

16 DFD Lógico Artículos y precios Buscar precios 2 Calcular total 3 Precios Total a pagar Identificar artículo 1 Completar transacción y emitir recibo 4 Cliente D1 Precios Artículos a comprar Identificador de artículo Pago Recibo

17 DFD Lógico y Físico. Lógico: se enfoca en el negocio y como opera el negocio, en este punto del diagrama no interesa como se va a construir. Se describen los eventos que ocurren y los datos necesarios y producidos por el evento. Físico: muestra como se va a implementar el sistema incluyendo hardware, archivos y personas involucradas en el sistema.

18 DFD Lógico Artículos y precios Buscar precios 2 Calcular total 3 Precios Total a pagar Identificar artículo 1 Completar transacción y emitir recibo 4 Cliente DFD Físico D1 Precios Artículos a comprar Identificador de artículo PagoRecibo Artículos y precios Buscar código y precio en archivo 2 Calcular costo total 3 Descripción de artículos y precios Total a pagar Pasar artículos por el escaner (manual) 1 Recibir dinero y dar el recibo (manual) 4 Cliente D1 Archivo de Precios Artículos a comprar Código de Barras del artículo Efectivo, tarjeta débito Recibo de caja registradora Código de barras Articulos, precios y subtotales D2 Archivo de Transaccion Temporal Articulos y precios

19 Ventajas de DFD Lógico Mejor comunicación con usuarios. Sistemas mas estables (esta basado en eventos del negocio y no en una tecnología particular o método de implementación). Mejor entendimiento del negocio por los desarrolladores. Flexibilidad y mantenimiento (el negocio no cambia pero si los aspectos físicos del sistema). Eliminar redundancia y fácil creación del modelo físico.

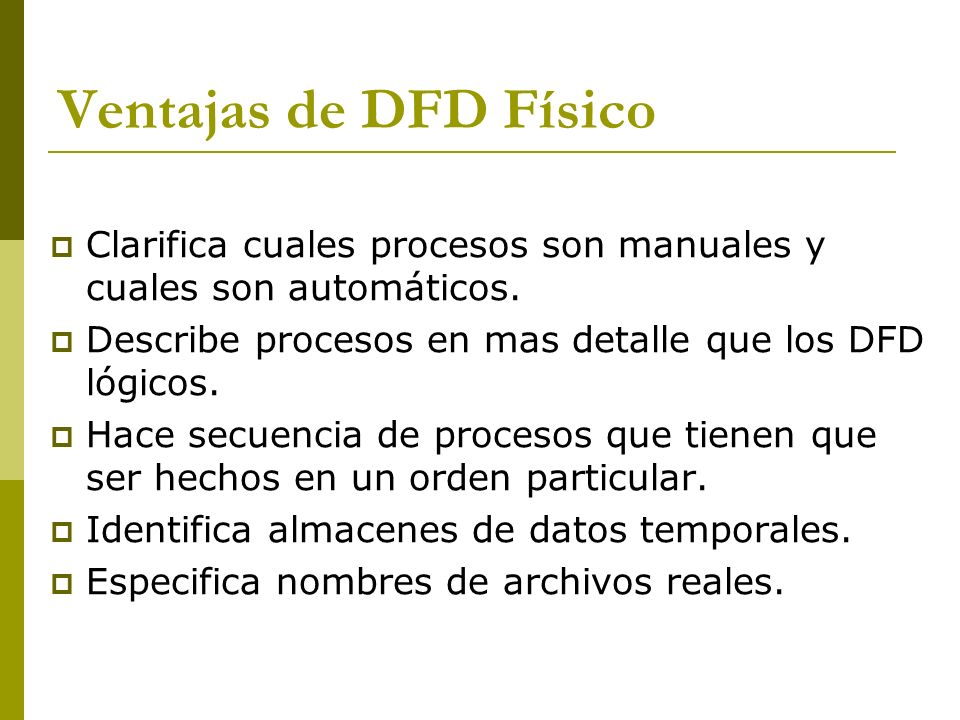

20 Ventajas de DFD Físico Clarifica cuales procesos son manuales y cuales son automáticos. Describe procesos en mas detalle que los DFD lógicos. Hace secuencia de procesos que tienen que ser hechos en un orden particular. Identifica almacenes de datos temporales. Especifica nombres de archivos reales.

21 Dividir el DFD físico (partitioning) Partitioning es el proceso de analizar el DFD y dividir/distinguir los procesos manuales y los automáticos. Una línea punteada se dibuja alrededor de los procesos que deben incluirse en un mismo proceso manual o automático. Los procesos automáticos se agrupan en un mismo programa, estos pueden ser Batch o en linea.

22 Procesos Manuales, Batch y en Linea Procesos manuales: son ejecutados por personas. Batch: es cuando el proceso recibe y produce información que es generada y accesada por una computadora sin requerir intervención humana. La interfaz en linea es usada cuando el flujo de datos liga un proceso manual o una entidad externa a un proceso automático y requiere de una interfaz de usuario(reporte, ventana, menus, etc.)

23 Razones para dividir un DFD Diferentes grupos de usuarios Tiempo (si dos procesos se ejecutan en diferentes tiempos no pueden ser agrupados) Tareas similares (se agrupan si tienen tareas similares y ambos son procesos Batch) Eficiencia (se pueden agrupar varios procesos Batch en uno solo, cuando tienen que usar el mismo achivo de entrada) Consistencia de la información (procesos que usan y/o actualizan la misma información) Seguridad (por ejemplo cuando un sistema procesa el alta de un nuevo cliente y el proceso de cambiar la información confidencial)

24 Ventajas de un DFD Sencillez en la notación. No requiere implementación física o técnica (antes de tiempo). Mejor comprensión entre el sistema y sus subsistemas. Mayor facilidad para transmitir el conocimiento del sistema a los usuarios. Facilidad para determinar si todos los datos y procesos necesarios para el sistema han sido definidos.

25 Limitantes de los DFD No son buenos para mostrar el manejo de errores o casos especiales. No especifica como se usan las entradas y como se producen las salidas. A D B C E F A B C E F

26 Limitantes de los DFD A D B C E F A B C E F El proceso D necesita todas o solo un dato A, B o C para ejecutarse? El proceso D genera un solo dato o E y F al mismo tiempo?

27 Simbología de Yourdon & Coad Entidad Proceso Flujo de Datos Almacén de Información
