DIAGRAMA DE UN PROCESO. Por: JAIME OCAMPO
Un proceso corresponde al desarrollo de operaciones o actividades sucesivas para llevar a cabo un procedimiento y obtener un producto.
2

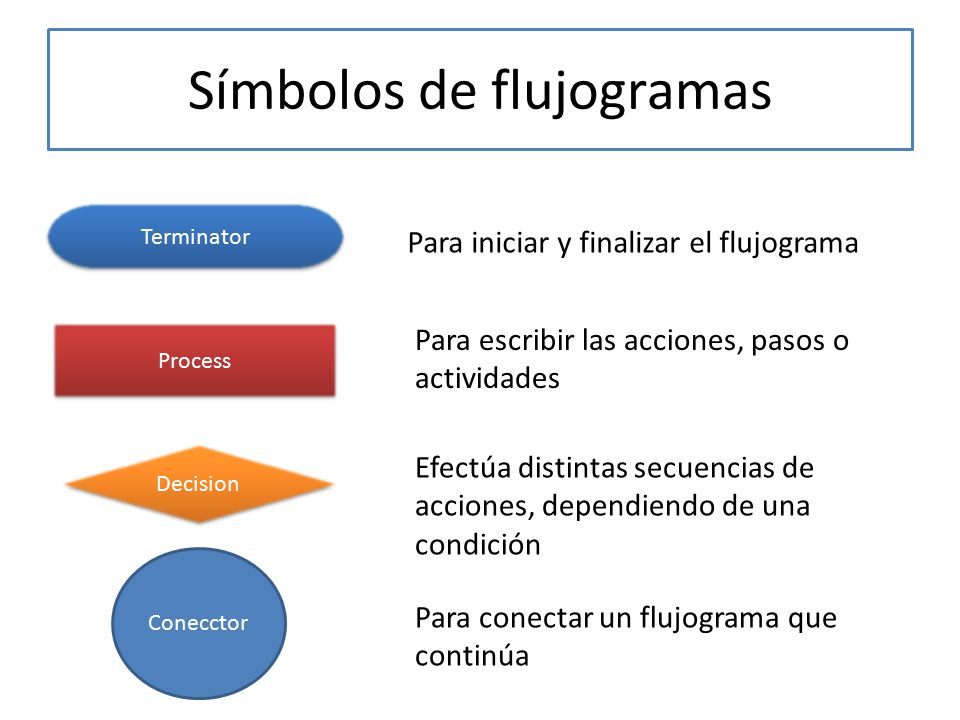

Símbolos de flujogramas
Terminator Para iniciar y finalizar el flujograma Para escribir las acciones, pasos o actividades Process Decision Efectúa distintas secuencias de acciones, dependiendo de una condición Conecctor Para conectar un flujograma que continúa
3

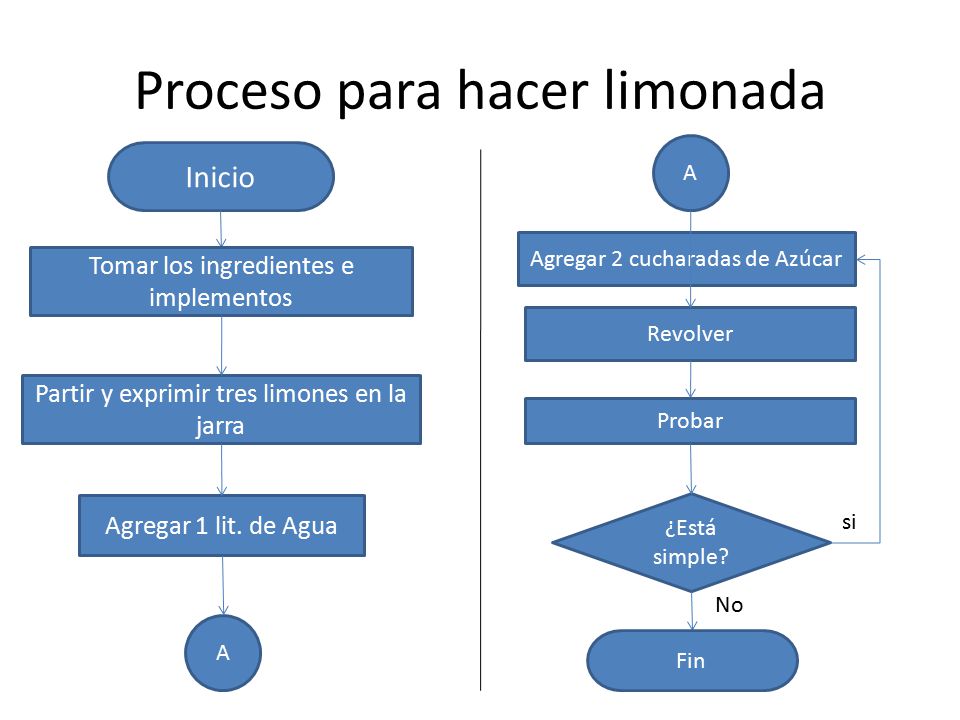

Proceso para hacer limonada
Inicio Agregar 2 cucharadas de Azúcar Tomar los ingredientes e implementos Revolver Partir y exprimir tres limones en la jarra Probar Agregar 1 lit. de Agua ¿Está simple? si No A Fin
