1 1 Interfases y Transductores Terminología

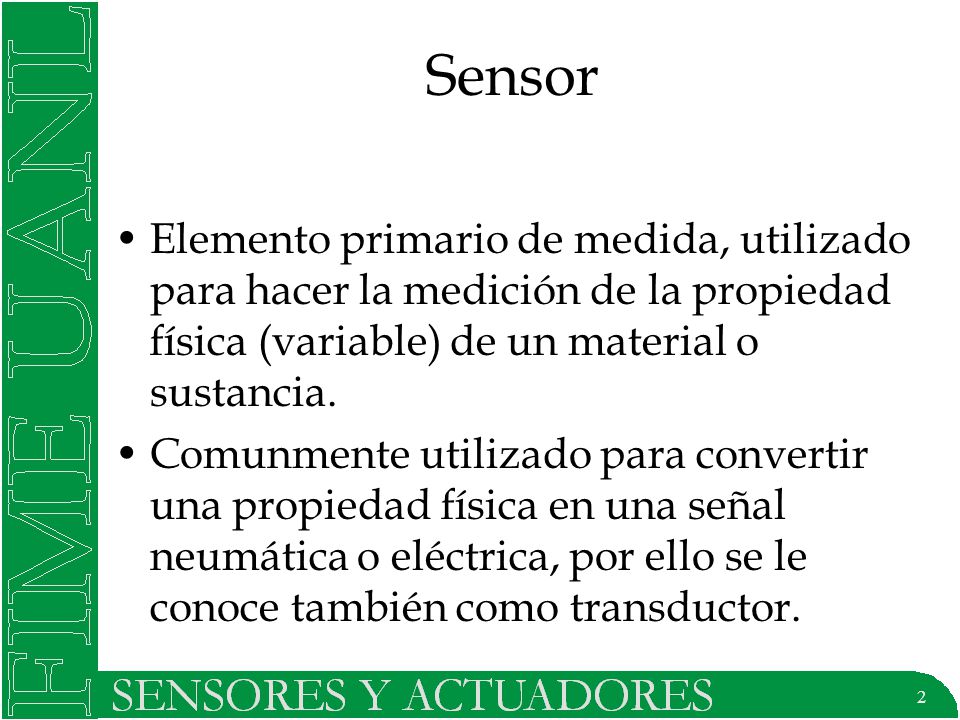

2 2 Sensor Elemento primario de medida, utilizado para hacer la medición de la propiedad física (variable) de un material o sustancia. Comunmente utilizado para convertir una propiedad física en una señal neumática o eléctrica, por ello se le conoce también como transductor.

3 3 Transmisor Elemento utilizado para enviar la señal del sensor hacia un indicador o instrumento de control. Convierte la señal generada por el sensor en otro tipo de señal, de características estandarizadas, que puede ser utilizada por un indicador o instrumento de control.

4 4 Indicador Elemento utilizado para mostrar la señal enviada por un sensor o transmisor.

5 5 Registrador Elemento utilizado para recolectar una medición durante un período de tiempo.

6 6 Controlador Elemento que compara la variable controlada con un valor deseado (Set Point) y ejerce una acción correctiva sobre un actuador o elemento final de control de acuerdo con la desviación y el algoritmo de control utilizado.

7 7 Actuador Elemento final de control encargado de trabajar sobre los elementos que forman un sistema para variar sus características físicas.

8 8 Tipos de Instrumentos Instrumentos ciegos.- Son aquellos que no tienen indicación visible de la variable. Instrumentos indicadores.- Disponen de un mecanismo para mostrar el valor de la variable.

9 9 Interfases y Transductores Terminología de los instrumentos de control

10 10 Rango de medición (Range) Límite superior e inferior de la capacidad de medida del instrumento. -50 °C 100 °C Rango: -50 a 100 °C

11 11 Margen (Span) Diferencia algebraica entre el valor superior e inferior del rango de medición del instrumento. -50 °C 100 °C Margen ó Span: 150 °C

12 12 Error Es la diferencia algebraica entre el valor leído o transmitido y el valor real de la variable medida. 30 °C 32 °C Error: 2 °C

13 13 Incertidumbre (Uncertainty) Los errores que existen necesariamente al realizar la medida de una magnitud, hacen que se tenga una incertidumbre sobre el verdadero valor de la medida.

14 14 Exactitud Es la cualidad de un instrumento de medida por la que tiende a dar lecturas próximas al verdadero valor de la magnitud medida.

15 15 Precisión (Accuracy) Es la tolerancia de medida o de transmisión del instrumento y define los límites de los errores cometidos cuando el instrumento se emplea en condiciones normales de servicio durante un período de tiempo determinado (normalmente 1 año).

16 16 La precisión se expresa como Tanto por ciento del alcance. En unidades de la variable medida. Tanto por ciento de la lectura efectuada. Tanto por ciento del valor máximo del campo de medida. Tanto por ciento de la longitud de la escala.

17 17 Zona muerta (Dead zone) Es el rango de valores de la variable que no hacen variar la indicación o la señal de salida del instrumento, es decir, que no produce respuesta.

18 18 Sensibilidad (Sensitivity) Es la razón entre el incremento de la lectura y el incremento de la variable que lo ocasiona, después de haberse alcanzado el estado de reposo.

19 19 Repetibilidad (Repeatibility) Capacidad de reproducción de las posiciones de la señal de salida de un instrumento al medir repetidamente valores idénticos en las mismas condiciones de servicio y en el mismo sentido de variación, recorriendo todo el campo.

20 20 Histéresis (Hysteresis) Es la diferencia máxima que se observa en los valores de la salida para el mismo valor del campo de medida, cuando la variable recorre toda la escala en los dos sentidos, ascendente y descendente.

21 21 Resolución Magnitud de los cambios en escalón de la señal de salida (expresados en porcentaje de la escala completa) al ir variando continuamente la medida en todo el campo.

22 22 Trazabilidad (Traceability) Propiedad del resultado de las mediciones efectuadas con un instrumento o con un patrón, tal que puede relacionarse con patrones nacionales o internacionales, mediante una cadena ininterrumpida de comparaciones, con todas las incertidumbres determinadas.

23 23 Linealidad La aproximación de una curva de calibración a una línea recta especificada.

24 24 Estabilidad Capacidad de un instrumento para mantener su comportamiento durante su vida útil y de almacenamiento especificada.

25 25 Temperatura de servicio Campo de temperatura en el cual se espera que trabaje el instrumento dentro de límites de error especificados.
