Chapter 10: Tensiones y deformaciones en cilindros

Presentación del tema: "Chapter 10: Tensiones y deformaciones en cilindros"— Transcripción de la presentación:

1 Chapter 10: Tensiones y deformaciones en cilindros
En todas las cosas el exito depende de la preparación previa. Sin la cual el fallo se producirá Confucos, Analects. Imagen: Latas de bebida. Junto con los envases de comida, son lo recipientes a presión más comunes.

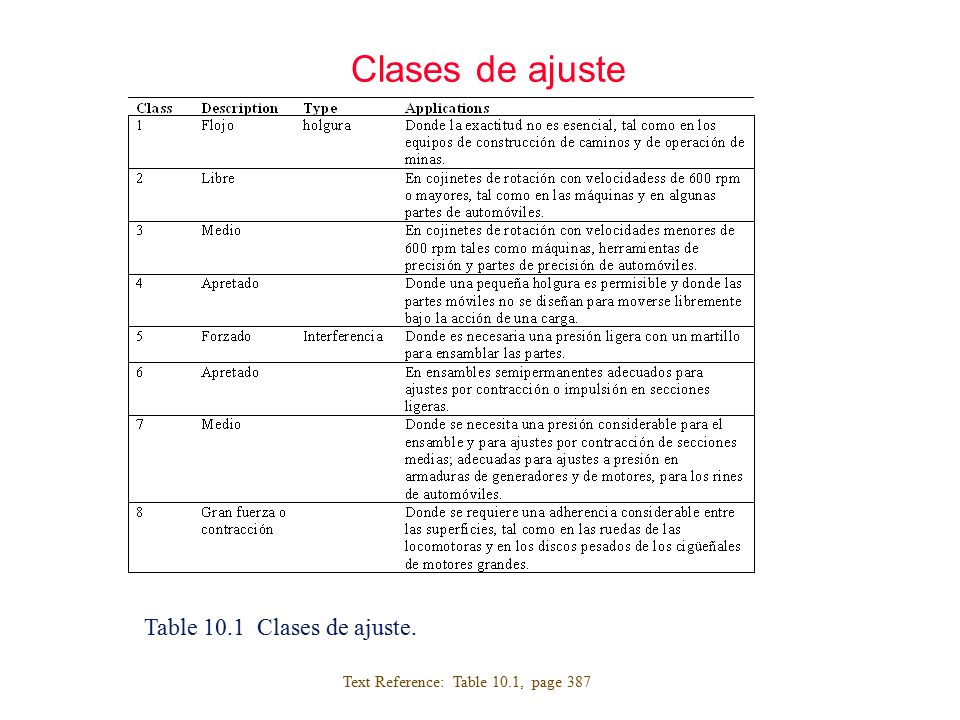

2 Clases de ajuste Table 10.1 Clases de ajuste.
Text Reference: Table 10.1, page 387

3 Tolerancias en pulgadas para la clase de ajuste
Table Recommended tolerance in inches for classes of fit. Table Recommended tolerance in millimeters for clases of fit. Text Reference: Table 10.2 & 10.3, page 388

4 Diámetros de eje y agujero

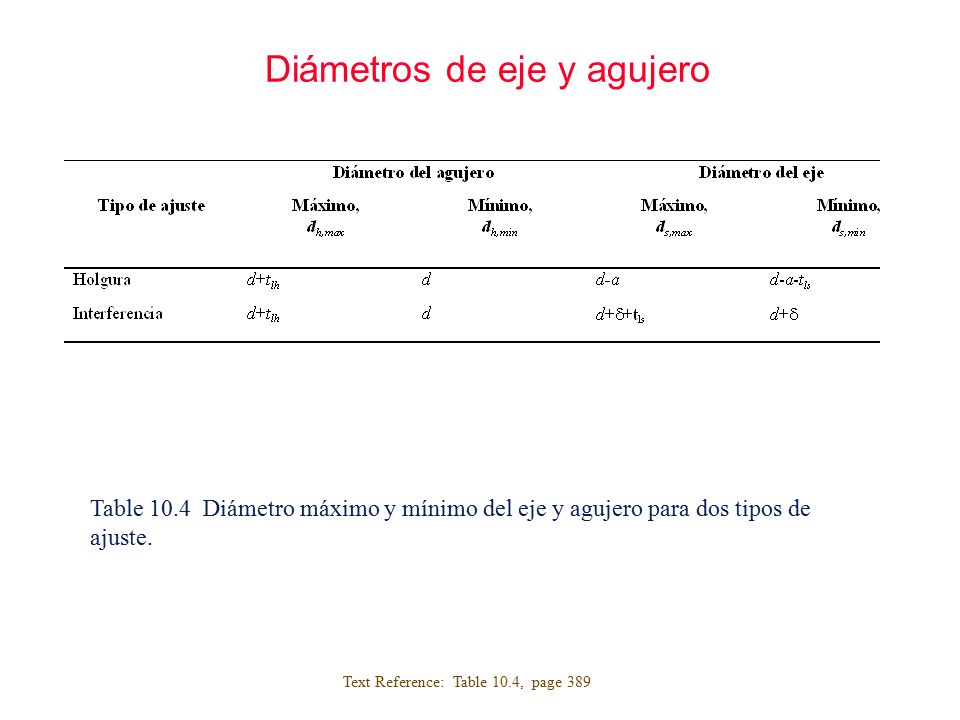

Table Diámetro máximo y mínimo del eje y agujero para dos tipos de ajuste. Text Reference: Table 10.4, page 389

5 Cilindros de pared delgada, presurizados internamente

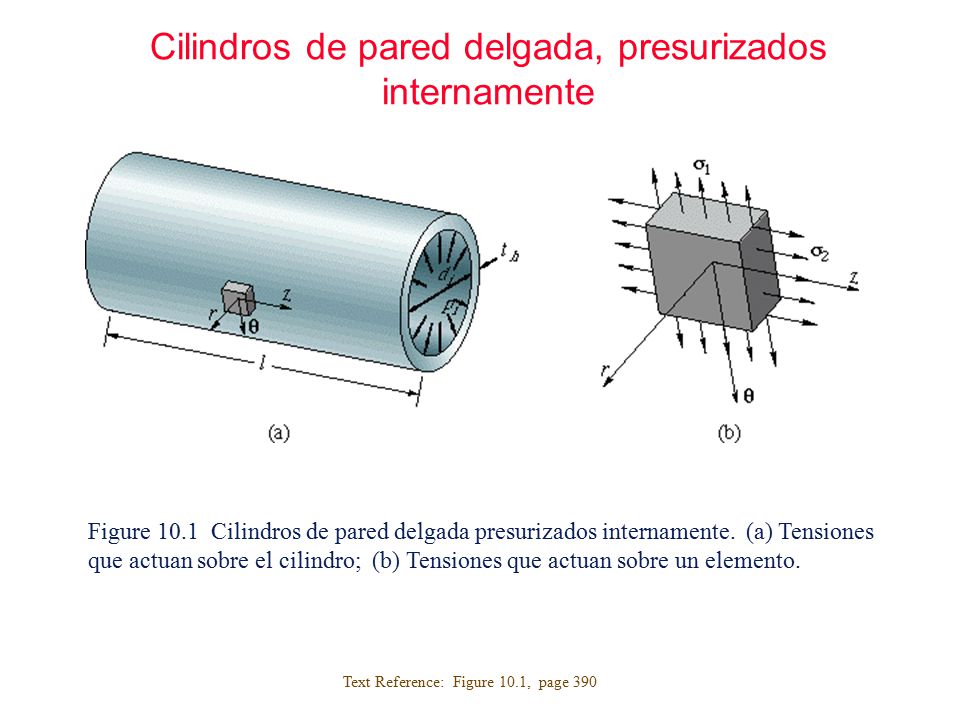

Figure Cilindros de pared delgada presurizados internamente. (a) Tensiones que actuan sobre el cilindro; (b) Tensiones que actuan sobre un elemento. Text Reference: Figure 10.1, page 390

6 Cilindros de pared Delgada – Gruesa Criterio

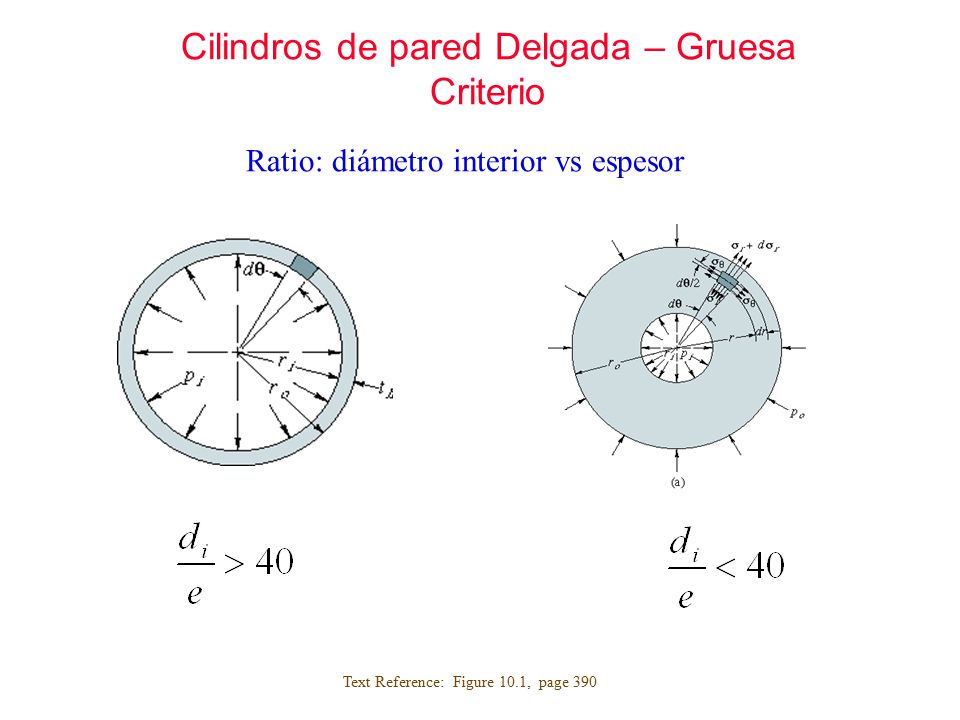

Ratio: diámetro interior vs espesor Text Reference: Figure 10.1, page 390

7 Cilindros de pared delgada, presurizados internamente

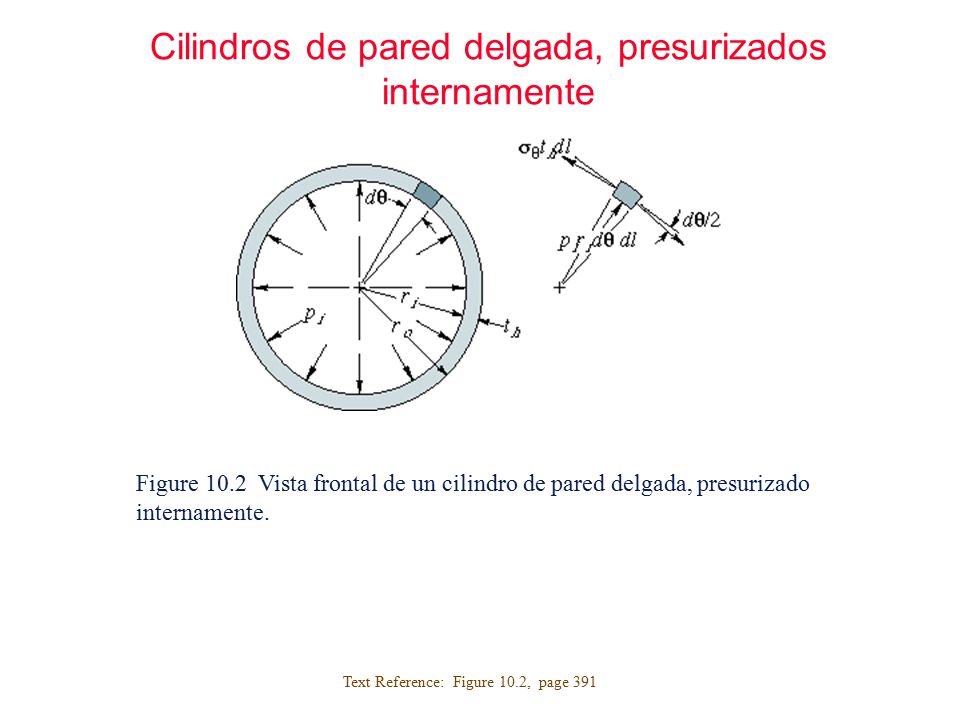

Figure Vista frontal de un cilindro de pared delgada, presurizado internamente. Text Reference: Figure 10.2, page 391

8 Cilindros de pared delgada, presurizados internamente, formulación

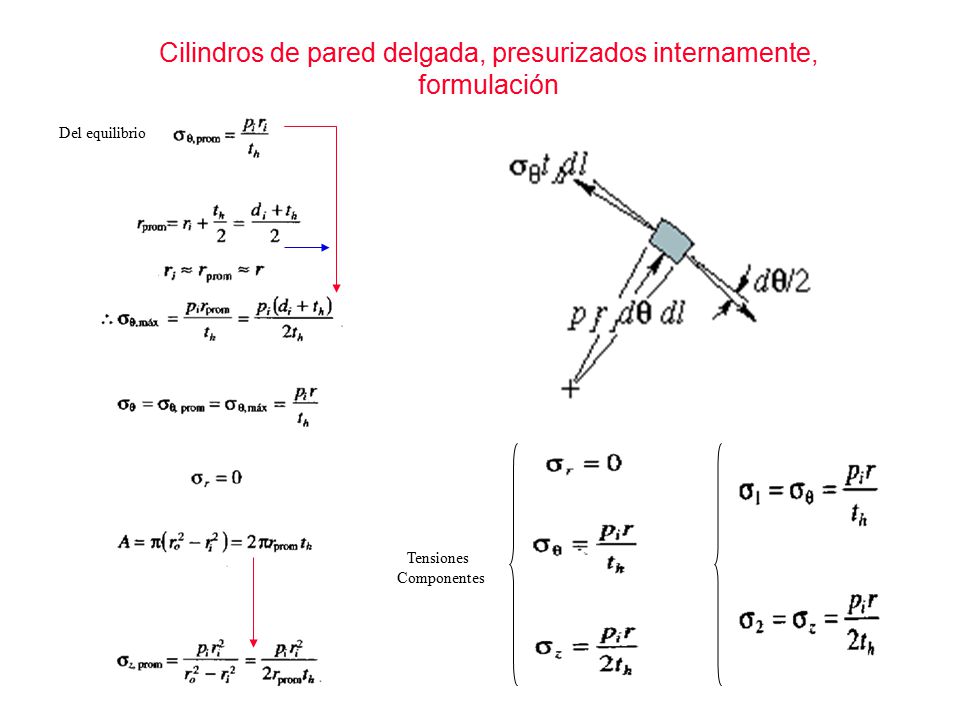

Del equilibrio Tensiones Componentes

9 Cilindros de pared gruesa

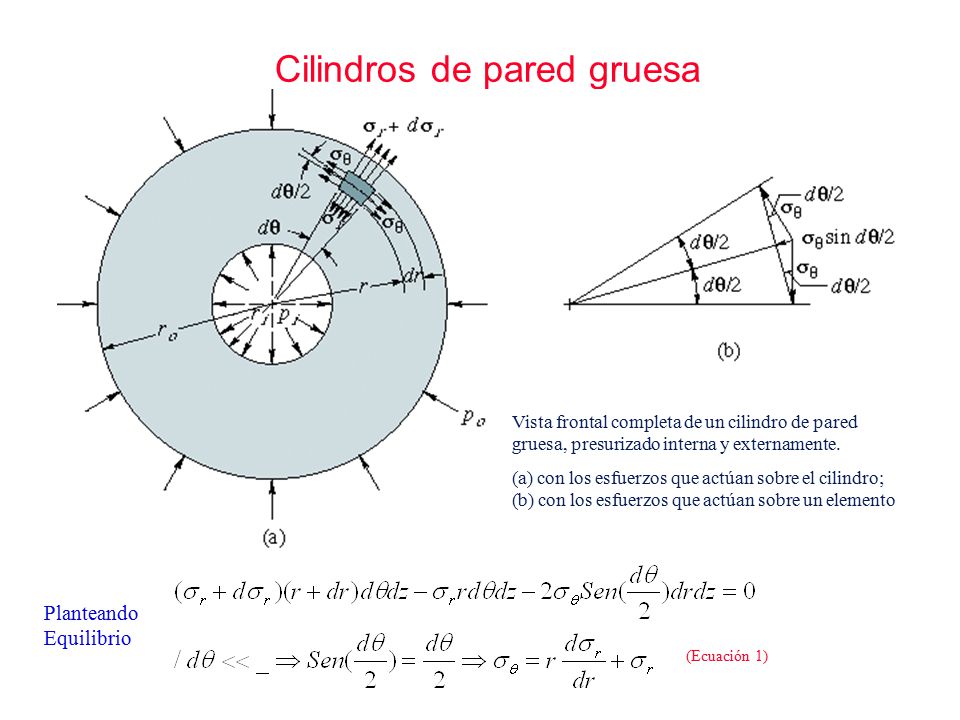

Vista frontal completa de un cilindro de pared gruesa, presurizado interna y externamente. (a) con los esfuerzos que actúan sobre el cilindro; (b) con los esfuerzos que actúan sobre un elemento Planteando Equilibrio (Ecuación 1)

10 Elemento cilíndrico polar de un cilindro de pared gruesa

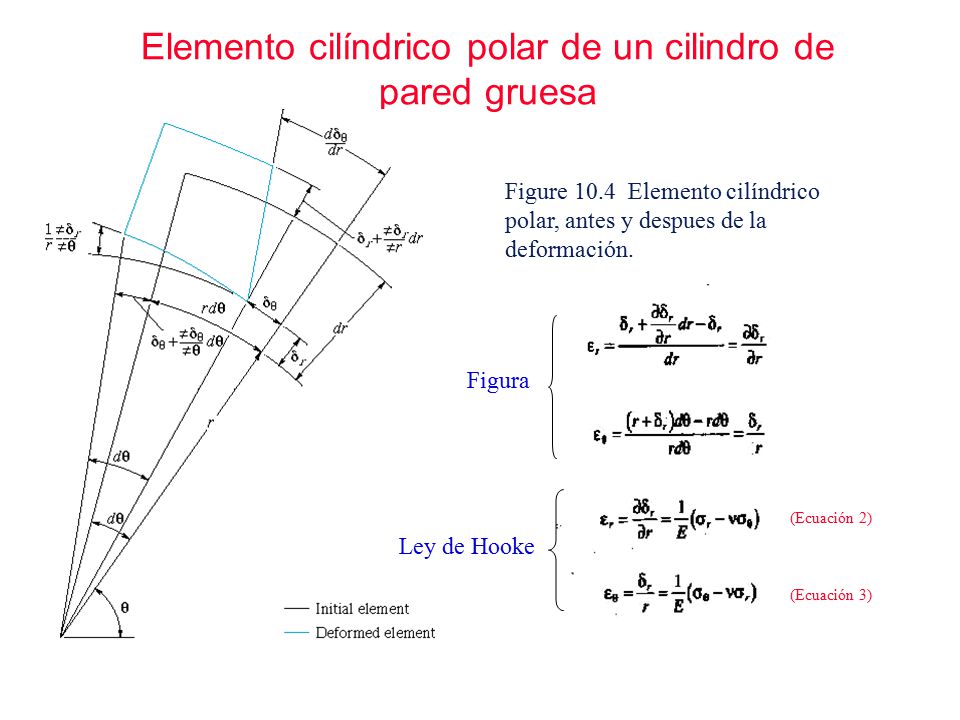

Figure Elemento cilíndrico polar, antes y despues de la deformación. Figura (Ecuación 2) Ley de Hooke (Ecuación 3)

11 Cilindros de pared gruesa. Formulación

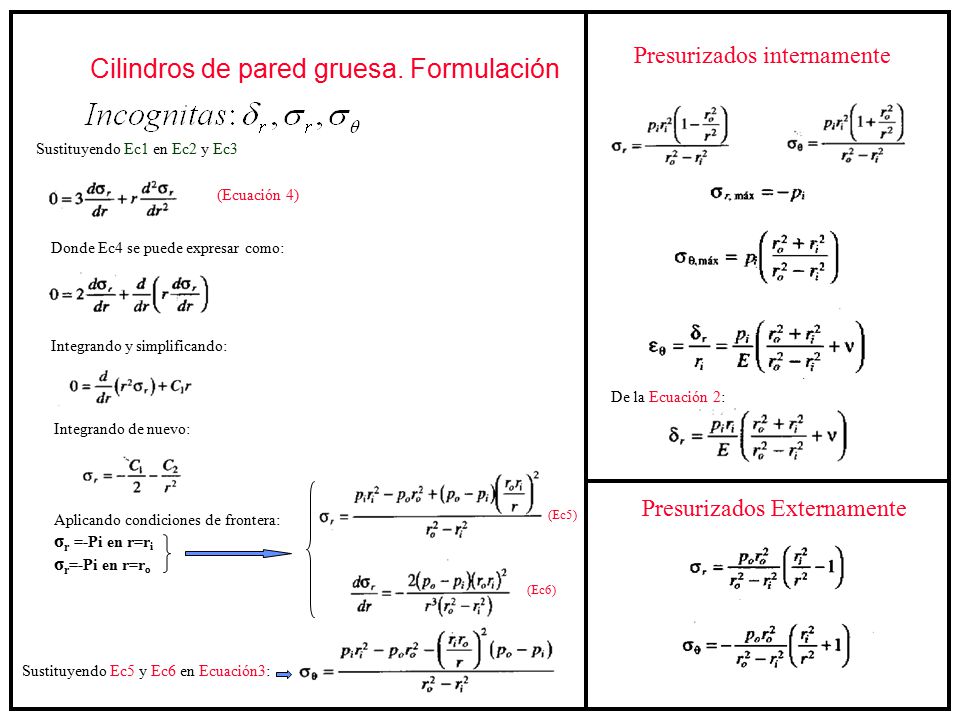

Presurizados internamente Sustituyendo Ec1 en Ec2 y Ec3 (Ecuación 4) Donde Ec4 se puede expresar como: Integrando y simplificando: De la Ecuación 2: Integrando de nuevo: Presurizados Externamente Aplicando condiciones de frontera: σr =-Pi en r=ri σr=-Pi en r=ro (Ec5) (Ec6) Sustituyendo Ec5 y Ec6 en Ecuación3:

12 Tensiones en un cilindro de pared gruesa

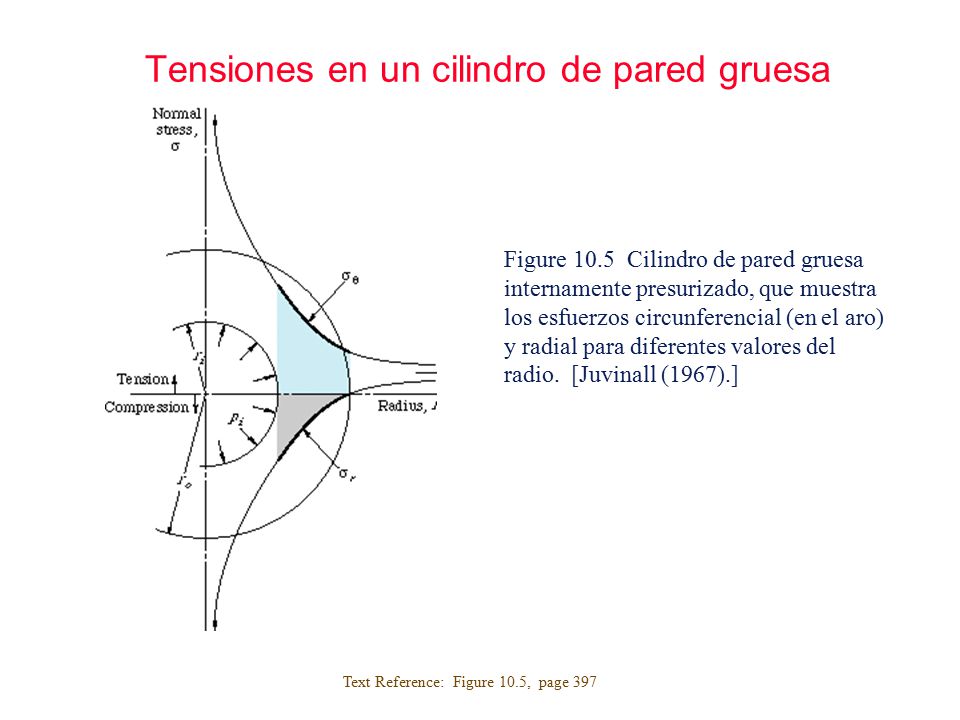

Figure Cilindro de pared gruesa internamente presurizado, que muestra los esfuerzos circunferencial (en el aro) y radial para diferentes valores del radio. [Juvinall (1967).] Text Reference: Figure 10.5, page 397

13 Tensiones en cilindros presurizados exteriormente

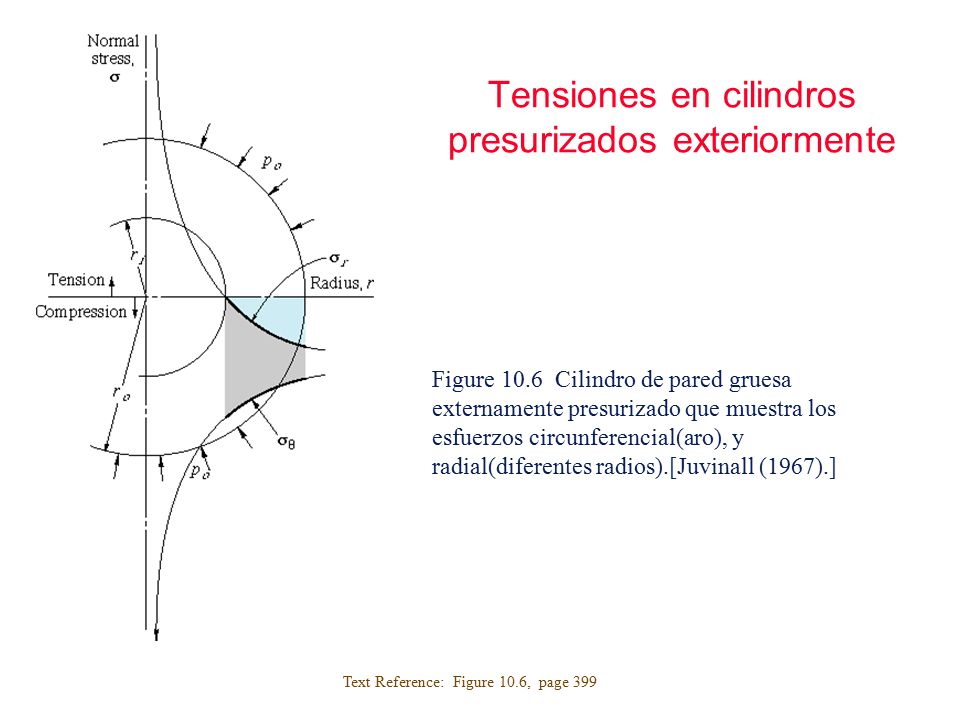

Figure Cilindro de pared gruesa externamente presurizado que muestra los esfuerzos circunferencial(aro), y radial(diferentes radios).[Juvinall (1967).] Text Reference: Figure 10.6, page 399

14 Esfuerzos en cilindros en rotación

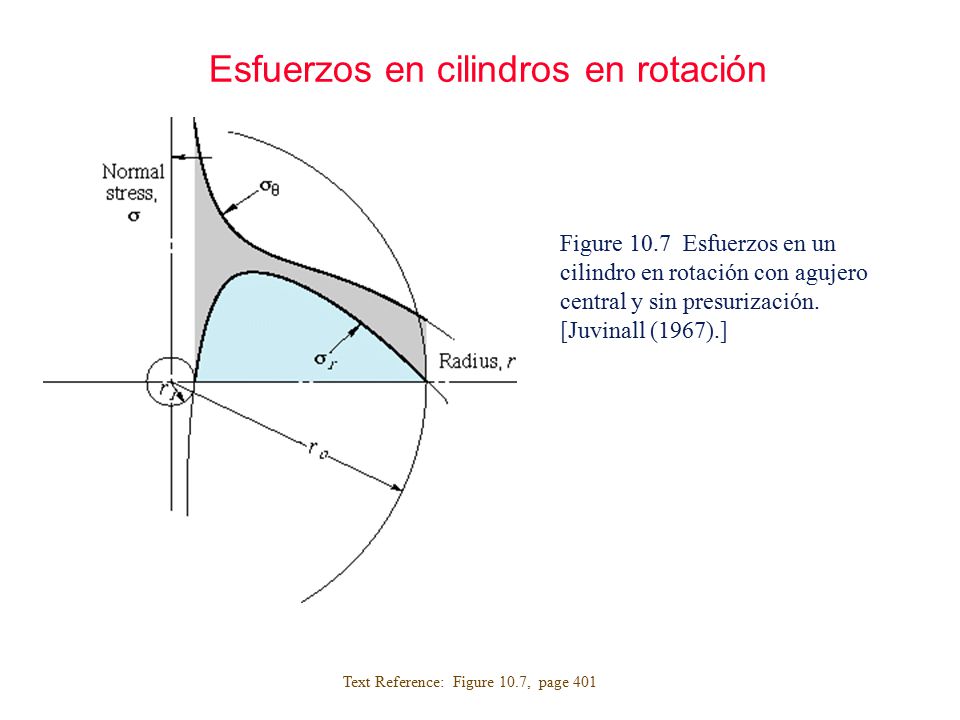

Figure Esfuerzos en un cilindro en rotación con agujero central y sin presurización. [Juvinall (1967).] Text Reference: Figure 10.7, page 401

15 Esfuerzos en cilindro macizos en rotación

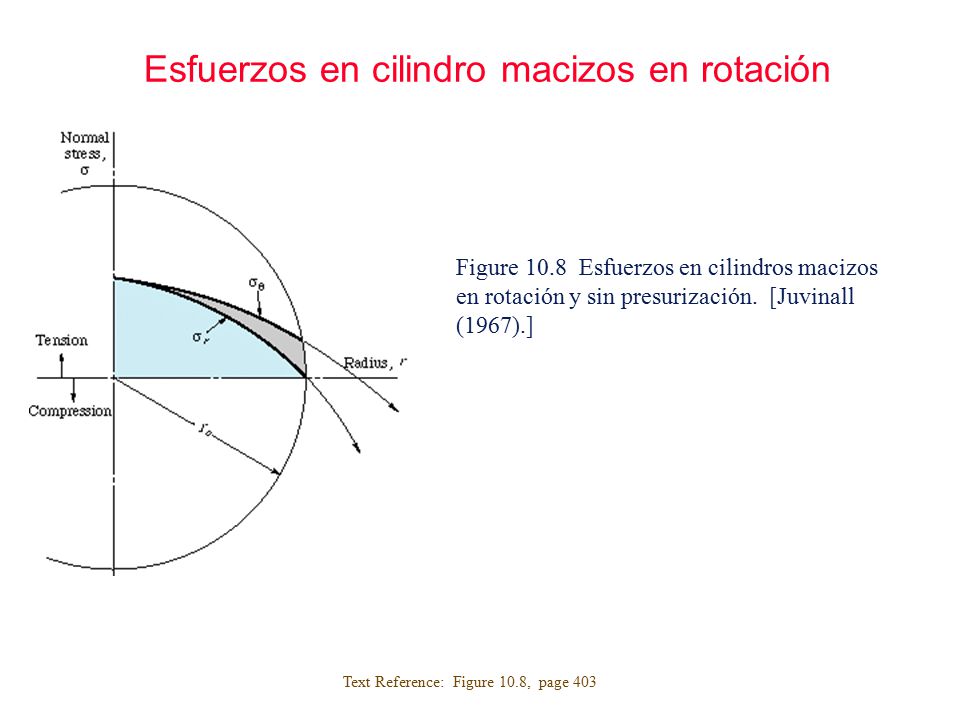

Figure Esfuerzos en cilindros macizos en rotación y sin presurización. [Juvinall (1967).] Text Reference: Figure 10.8, page 403

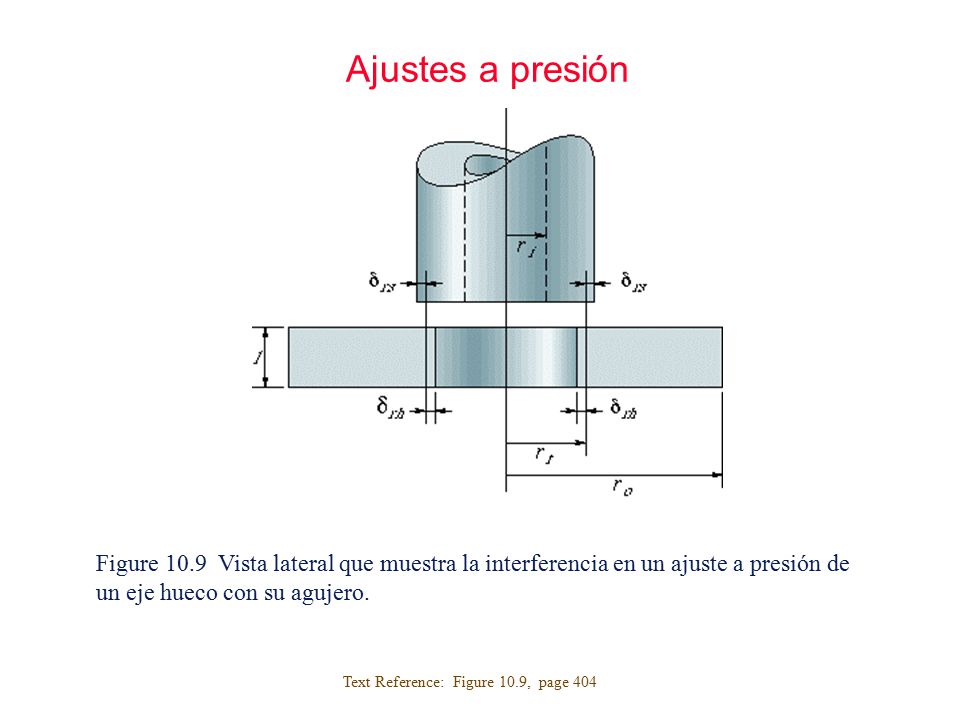

16 Ajustes a presión Figure Vista lateral que muestra la interferencia en un ajuste a presión de un eje hueco con su agujero. Text Reference: Figure 10.9, page 404

17 Ajustes por interferencia

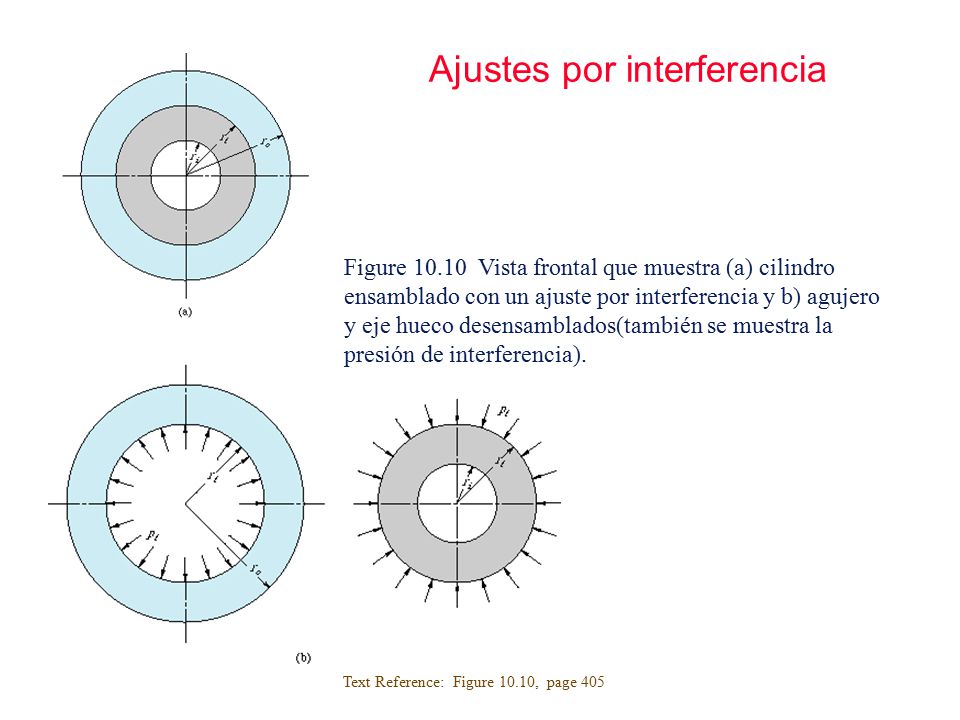

Figure Vista frontal que muestra (a) cilindro ensamblado con un ajuste por interferencia y b) agujero y eje hueco desensamblados(también se muestra la presión de interferencia). Text Reference: Figure 10.10, page 405

18 Formulación Pi= Pf; r = rf y ri = rf, sustituyendo: Deformación.

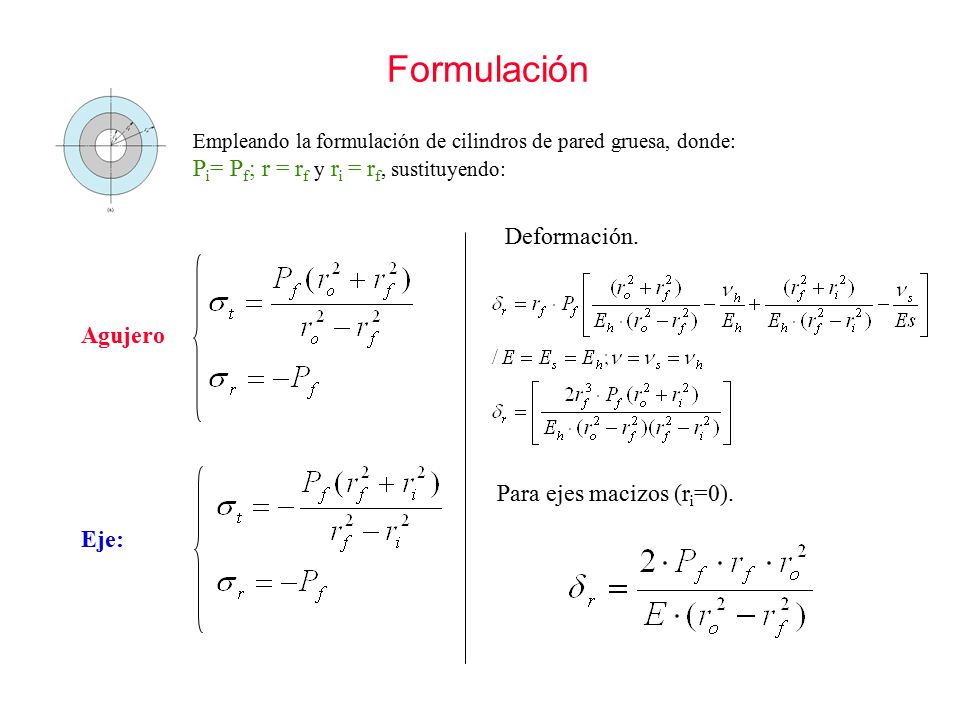

Empleando la formulación de cilindros de pared gruesa, donde: Pi= Pf; r = rf y ri = rf, sustituyendo: Deformación. Agujero Para ejes macizos (ri=0). Eje:

19 Formulación Fuerza y Par Relación: esfuerzos axial y circunferencial.
K =1/ b=∞ K =0/ b=0 K =0,8/ b=d Relación: esfuerzos axial y circunferencial.

20 Ejemplo Calcular el ajuste necesario para transmitir 40 CV sobre un eje hueco de do=50 mm y di= 30 mm mediante una polea de dext=90 mm. Datos: Sadm= 2500 kg/cm2, n= 500 rpm, μ=0,12 Acero-Acero. B=5 cm, k=0,8 1HP= 746W

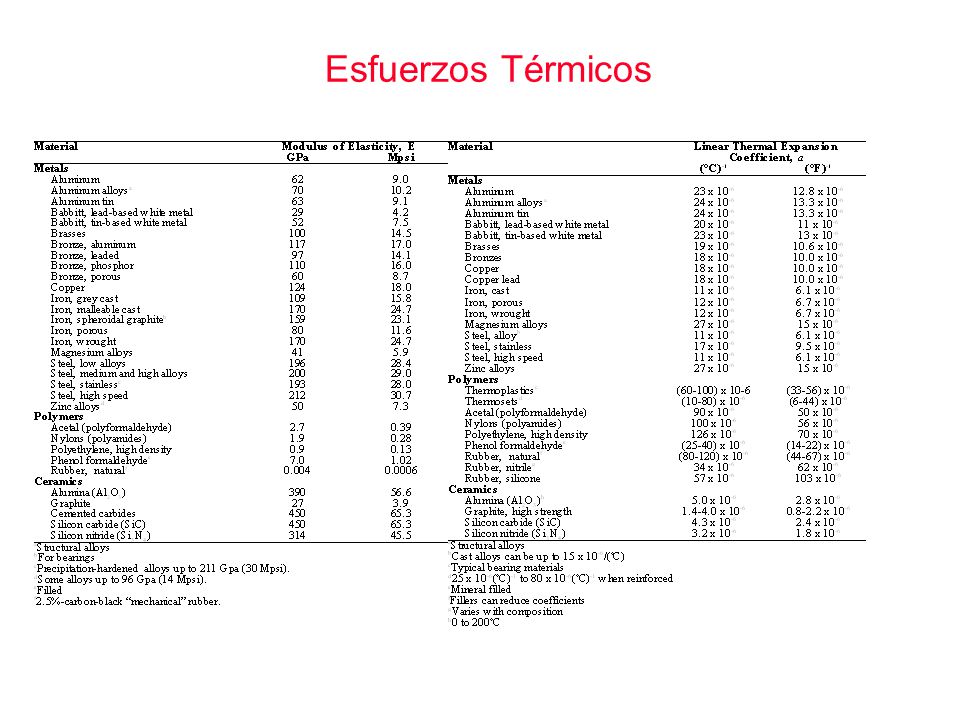

21 Esfuerzos Térmicos

22 Ejemplo: Esfuerzos Térmicos

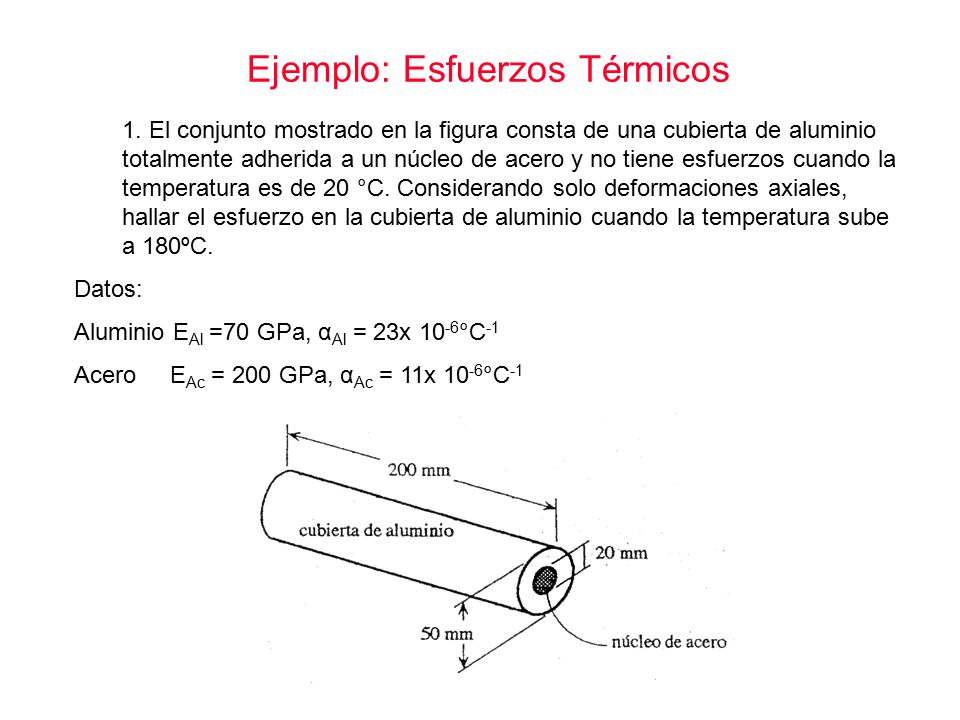

1. El conjunto mostrado en la figura consta de una cubierta de aluminio totalmente adherida a un núcleo de acero y no tiene esfuerzos cuando la temperatura es de 20 °C. Considerando solo deformaciones axiales, hallar el esfuerzo en la cubierta de aluminio cuando la temperatura sube a 180ºC. Datos: Aluminio EAl =70 GPa, αAl = 23x 10-6°C-1 Acero EAc = 200 GPa, αAc = 11x 10-6°C-1
