1 Las uniones Lúa Loira Hernández

2 ¿Qué son las uniones? Las uniones son elementos que unen las piezas que forman las máquinas, y se clasifican en dos tipos como veremos a continuación. Tipos de uniones

3 Uniones desmontablesdesmontablesUniones fijas Roscas Pasadores Chavetas y lenguetas RoblonadoSoldadura Remache tubular HeterogéneaHomogénea

4 Uniones desmontables Las uniones desmontables, son aquellas que permiten ser separadas o desmontadas ( como su propio nombre indica) sin deteriorarse o romperse, lo cual es la máxima ventaja que tienen, ya que eso implica poco coste de mantenimiento, puesto que si se estropea una máquina no hay peligro de que al cambiar lo estropeado rompas lo que lo une. Hay diferentes tipos de uniones desmontables como mostraremos a continuación. Tipos de uniones desmontables

5 Uniones desmontables RoscasPasadores ChavetasChavetas y lengüetas Los tipos de uniones desmontables más destacados son: Las roscas. Los pasadores. Las chavetas y lengüetas.

6 Las roscas Son un tipo de unión muy usual, que se divide a su vez en varios subtipos: Roscas Tornillo Tuerca Según posición de la hélice. Según forma del filete Triangular Trapecial Redonda Cuadrada Número entradas Dos entradas Tres entradas Sentido de giro A derecha A izquierda Uniones desmontables Ir

7 Según posición de la hélice Según la posición de la hélice se puede distinguir entre un tornillo, y una tuerca. Si la hélice es exterior al cilindro, es un tornillo. Si la hélice es interior, es una tuerca. Tornillo Roscas

8 Tornillo Si la hélice es exterior al cilindro, es un tornillo. Un tornillo es un cilindro roscado, que consta de una cabeza. La parte cilíndrica se llama vástago o caña. Tipos de tornillo¿Quién inventó el tornillo? Roscas

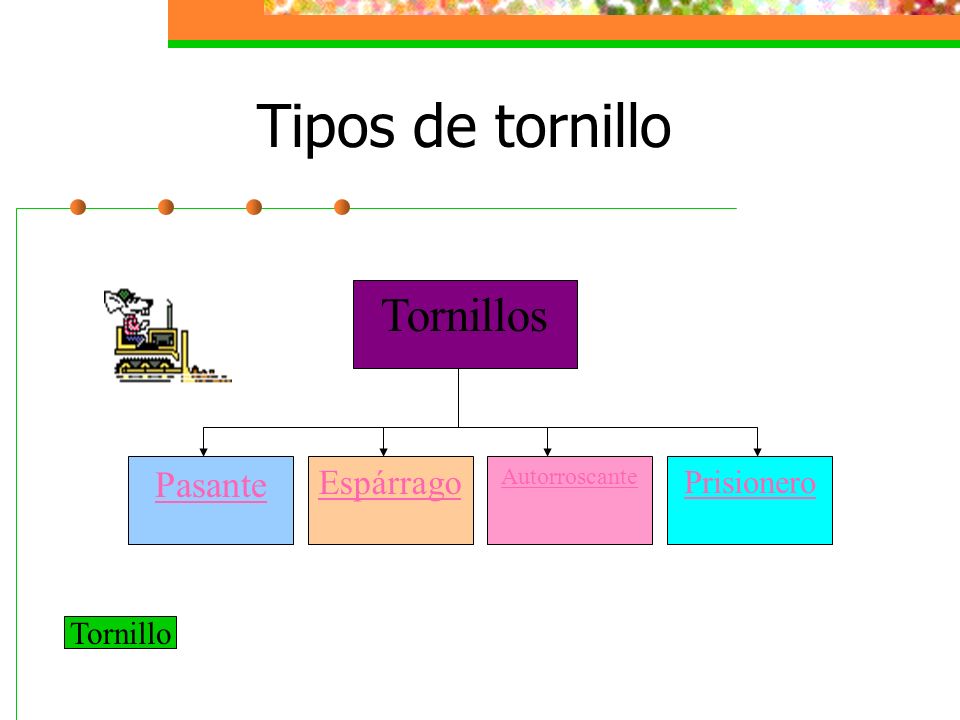

9 Tipos de tornillo Tornillos Pasante Espárrago Prisionero Autorroscante Tornillo

10 ¿Quién inventó el tornillo? El inventor del tornillo fue el griego Arquitas de Tarento, quien nació en el siglo 430 a.C. y murió en el 360 a.C, él también inventó la polea.Arquímedes ( a.C.) perfeccionó el tornillo e invento el tornillo sin fin. Tornillo

11 Tornillo pasante Es un tornillo que une las piezas atravesándolas. Se sujeta mediante una tuerca y una arandela, como se muestra a la derecha. Tipos

12 Tornillo espárrago En él, un extremo se rosca en la pieza mientras que el otro no tiene cabeza y la sujeción se logra por medio de una tuerca y de una arandela, como se muestra en la figura de la derecha. Tipos

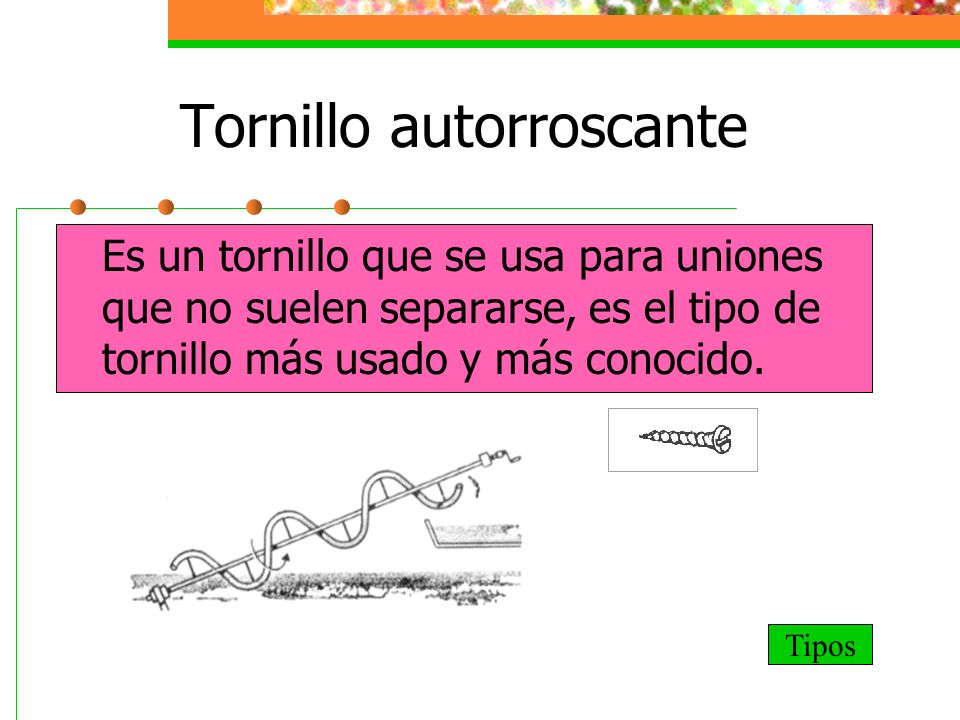

13 Tornillo autorroscante Es un tornillo que se usa para uniones que no suelen separarse, es el tipo de tornillo más usado y más conocido. Tipos

14 Tornillo prisionero Es una varilla que puede estar roscada por uno o dos extremos; se coloca entre la tuerca y el tornillo. Tipos

15 Según la forma del filete Según la forma del filete se divide en cuatro tipos: Roscas triangulares: Se emplean para fijación. Roscas redondas: Se emplean para casos de desgaste excesivo. Roscas trapeciales y cuadradas: Se emplean para elementos de transmisión. Roscas

16 Según el número de entradas Las roscas se pueden encontrar de una o varias entradas, la de una entrada sólo tiene un filete, y la de varias tienen dos o más filetes. Roscas

17 Por el sentido de giro Según hacia donde se produzca el avance, se distinguen: Roscas a derecha: El avance se produce cuando la rosca gira hacia la derecha. Roscas a la izquierda: Cuando gira hacia la izquierda. Roscas

18 Los pasadores Son piezas redondas y alargadas que sirven como elemento de sujeción, y para hacer solidarias dos piezas. Tipos de pasadores Uniones desmontables

19 Tipos de pasadores Pasadores Cónicos Partidos Cilíndricos Elásticos CónicosCónicos con espiga roscada DeDe aletas Los pasadores

20 Cónicos Se usan para fijar las piezas en máquinas y en herramientas, están hechos en acero dulce. También se utilizan para evitar el desplazamiento de los elementos en un eje. Tipos de pasadores

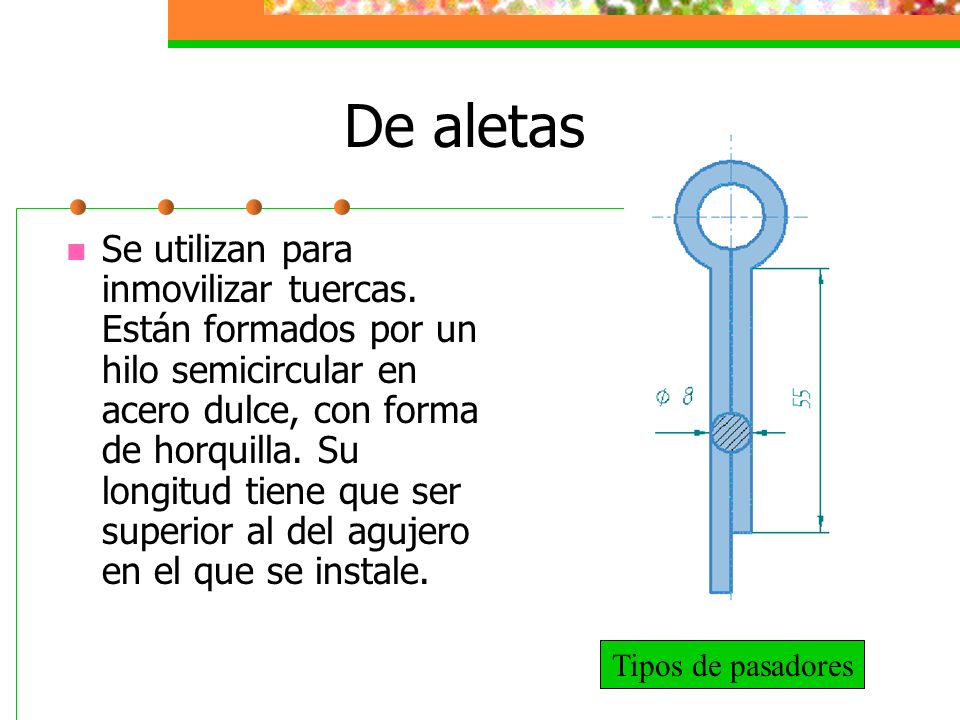

21 De aletas Se utilizan para inmovilizar tuercas. Están formados por un hilo semicircular en acero dulce, con forma de horquilla. Su longitud tiene que ser superior al del agujero en el que se instale. Tipos de pasadores

22 Cilíndricos Son varillas de acero con la longitud deseada, y se utilizan para fijar, se pueden ajustar con un apriete en una de las piezas, y con un juego en otra. Hay tres tipos, como se muestra en la figura de la derecha. Tipos de pasadores

23 Cónicos con espiga roscada Se aplican mucho para grandes máquinas, asegurando la posición de sus piezas, su gran ventaja es que es fácil de desmontar, ya que sólo hay que sacar el pasador con ayuda de una tuerca, de la espiga roscada. Tipos de pasadores

24 Partidos Son pasadores cilíndricos, a los que se les han hecho una pequeñas ranuras, lo cual permite un ajuste más preciso al éste deformarse, siendo así más económico. Tipos de pasadores

25 Elásticos También se los llaman de tensión, y se fabrican curvando una lámina de acero. Se utilizan para fijar piezas, y se pueden introducir unos dentro de otros, cuando hay esfuerzos grandes, o como casquillos, cuando hay esfuerzos de cortadura. Tipos de pasadores

26 Las chavetas y lenguetas Las chavetas son piezas en forma de cuña, que transmiten esfuerzos entre las piezas que unen. Hay dos tipos de chavetas: Chavetas Chavetas longitudinalesChavetasChavetas tangenciales Con cabeza Sin cabezaLengüetas redondas Lengüetas ForzadosLibres Uniones desmontables

27 Chavetas longitudinales Se usan para la unión de ruedas, poleas, volantes, etc. Pueden ir encajadas o simplemente apoyadas en los ejes. En los enchavetamientos forzados hay dos tipos de chavetas, con cabeza, y sin cabeza. En los enchavetamientos libres se encuentran las lengüetas y las lengüetas redondas, las cuales se usan para permitir el desplazamiento de las piezas que une, pero no el giro.

28 Chavetas tangenciales Hacen solidarias la traslación y la rotación entre dos piezas, de las dos piezas, una siempre transmite en un sentido, y la otra en otro. Están puestas en un ángulo de 120º. FIN

29 MUCHAS GRACIAS IES ANTONIO CABRERA PÉREZ LÚA LOIRA HERNÁNDEZ TECNOLOGÍA INDUSTRIAL 1º BACHILLERATO
