Elementos amovibles y fijos no estructurales.

Presentación del tema: "Elementos amovibles y fijos no estructurales."— Transcripción de la presentación:

1 Elementos amovibles y fijos no estructurales.
TIPOS DE UNIONES 1

2 Elementos amovibles y fijos no estructurales.
Tipos de uniones. 2

3 Uniones. Mediante tornillos. Características: Fácil desmontaje 3
Elementos amovibles y fijos no estructurales. Uniones. Mediante tornillos. Características: Fácil desmontaje Altas tensiones. Unión con discontinuidad. Alta resistencia a la temperatura. Necesidad de poco equipamiento. Portabilidad inmediata. Unión de cualquier material. 3

4 Uniones atornilladas. Tornillos. 4
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Tornillos. 4

5 Uniones atornilladas. Dureza de los tornillos. MÉTRICA
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Dureza de los tornillos. MÉTRICA Los tornillos normales diferencian su calidad en función de la resistencia mecánica que tienen. La Norma (EN ISO 898-1) establece el siguiente código de calidades 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 y Los fabricantes están obligados a estampar en la cabeza de los tornillos la calidad a la que pertenecen. Rosca Whitwoth 5

6 Uniones atornilladas. Partes del tornillo. D = diámetro exterior
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Partes del tornillo. D = diámetro exterior D= diámetro interior P = paso h= distancia entre cresta y valle. 6

7 Uniones atornilladas. Clasificación de los tornillos:
por el tipo de rosca. Por la forma interior de la cabeza. Por su forma exterior. Según su función. Tipos de roscas. 7

8 Uniones atornilladas. Rosca métrica Paso 60 º
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Rosca métrica Paso 60 º

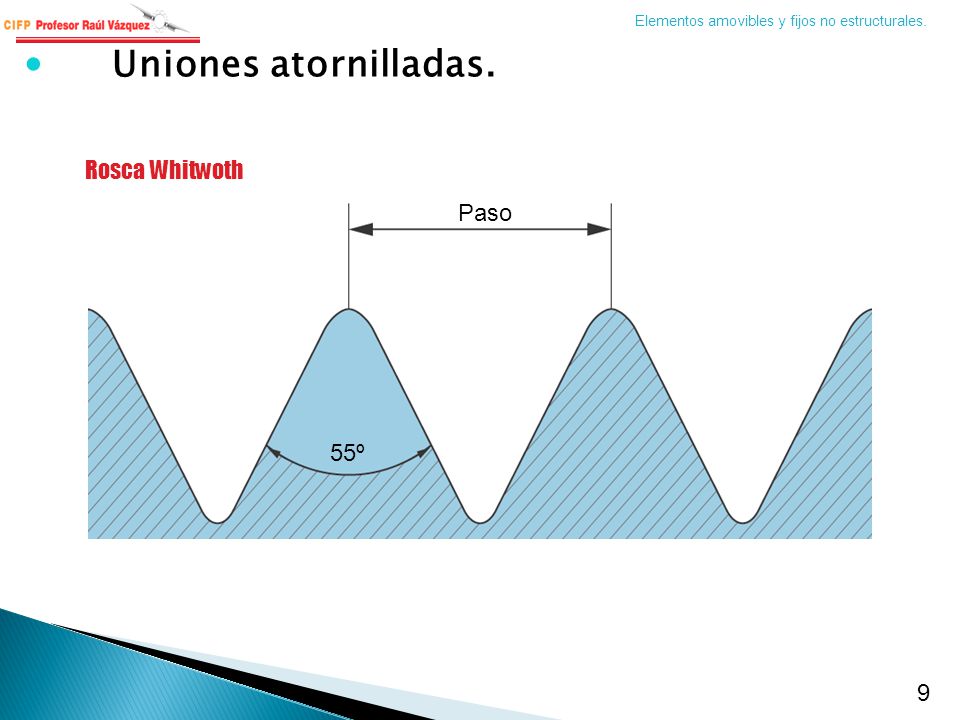

9 Uniones atornilladas. Rosca Whitwoth Paso 55º
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Rosca Whitwoth Paso 55º

10 Uniones atornilladas. Roscas métricas normalizadas. 10
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Roscas métricas normalizadas. 10

11 Uniones atornilladas. Roscas Whitworth normalizadas.. 11
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Roscas Whitworth normalizadas.. 11

12 Uniones atornilladas. Peines de roscas Exteriores. 12
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Peines de roscas Exteriores. 12

13 Uniones atornilladas. Peines de roscas interiores. 13
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Peines de roscas interiores. 13

14 Uniones atornilladas. Determinación del paso con calibre. 14
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Determinación del paso con calibre. 14

15 Uniones atornilladas. Roscado exterior. 15

16 Uniones atornilladas. Terraja seccionada ( fig. 12.22.)
Roscado exterior. 45º 90º Volver al índice 16

17 Uniones atornilladas. Roscado exterior. 17

18 Uniones atornilladas. Roscado exterior. 18

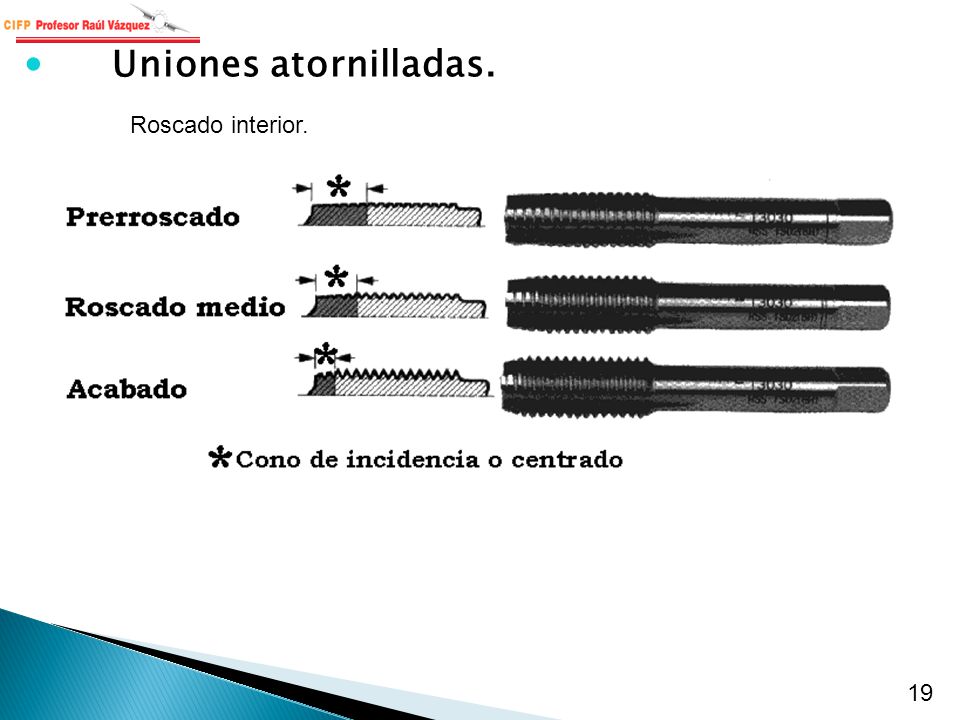

19 Uniones atornilladas. Roscado interior. 19

20 Uniones atornilladas. Roscado interior. 20

21 Uniones atornilladas. Roscado interior. 21

22 Uniones atornilladas. Formulas roscado manual. D br = dext - paso 22

23 Elementos amovibles y fijos no estructurales.
Uniones atornilladas. 23

24 Elementos amovibles y fijos no estructurales.
Uniones atornilladas. 24

25 Uniones atornilladas. Tuercas. 25
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Tuercas. 25

26 Uniones atornilladas. Tuercas almenadas. 26
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Tuercas almenadas. 26

27 Uniones atornilladas. Tuercas enjauladas. 27
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Tuercas enjauladas. 27

28 Uniones atornilladas. Tuercas para chapa. 28
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Tuercas para chapa. 28

29 Uniones atornilladas. Arandelas. 29
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Arandelas. 29

30 Uniones atornilladas. Selladores de rosca. 30
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Selladores de rosca. 30

31 Elementos amovibles y fijos no estructurales.
Uniones atornilladas. Recubrimientos aluminio: polvo cinc, zn/sn, cinc/laca Color verde. 31

32 Uniones atornilladas. Problemas con uniones atornilladas. Contratuerca
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Problemas con uniones atornilladas. Contratuerca Saca espárragos. 32

33 Uniones atornilladas. Extractor de espárragos a izquierdas. 33
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Extractor de espárragos a izquierdas. 33

34 Uniones atornilladas. Problemas con uniones atornilladas.
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Problemas con uniones atornilladas. Tronzatuercas 34

35 Uniones atornilladas. Problemas con uniones atornilladas. 35
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Problemas con uniones atornilladas. 35

36 Uniones atornilladas. Reparación de roscas. Lima de roscas. 36
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Reparación de roscas. Lima de roscas. 36

37 Uniones atornilladas. Reparación de roscas. Helicois. 37
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Reparación de roscas. Helicois. 37

38 Uniones atornilladas. Reparación de roscas. Casquillos.. 38
Elementos amovibles y fijos no estructurales. Uniones atornilladas. Reparación de roscas. Casquillos.. 38

39 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. 39

40 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. tipos de remaches. Por su forma. 40

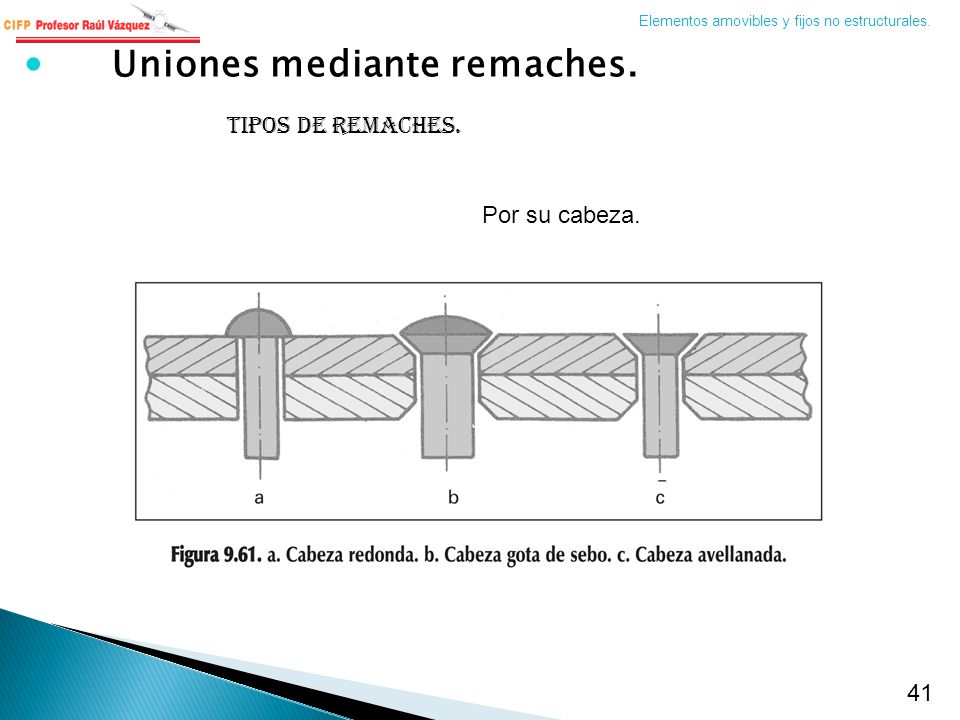

41 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. tipos de remaches. Por su cabeza. 41

42 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. tipos de remaches. Estampación. 42

43 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. tipos de remaches. Ciegos o tracción. convencional 43

44 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. tipos de remaches. Ciegos o tracción. 44

45 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. tipos de remaches. Remaches estampados. 45

46 Uniones mediante remaches
Elementos amovibles y fijos no estructurales. Uniones mediante remaches tipos de remaches. 46

47 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. tipos de remaches. Tuerca remachable. 47

48 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. Proceso de remachado. 48

49 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. Proceso de remachado. -Diámetro: remache 1,5 - 2 veces el grosor de la chapa mas gruesa. -Longitud: 1,5 veces el diámetro. 49

50 Uniones mediante remaches
Elementos amovibles y fijos no estructurales. Uniones mediante remaches Proceso de remachado. Solape dos filas rectas Solape una fila Solape dos filas a tresbolillos Cubre juntas y dos filas de remaches 50

51 Uniones mediante remaches.
Elementos amovibles y fijos no estructurales. Uniones mediante remaches. Proceso de remachado. 51

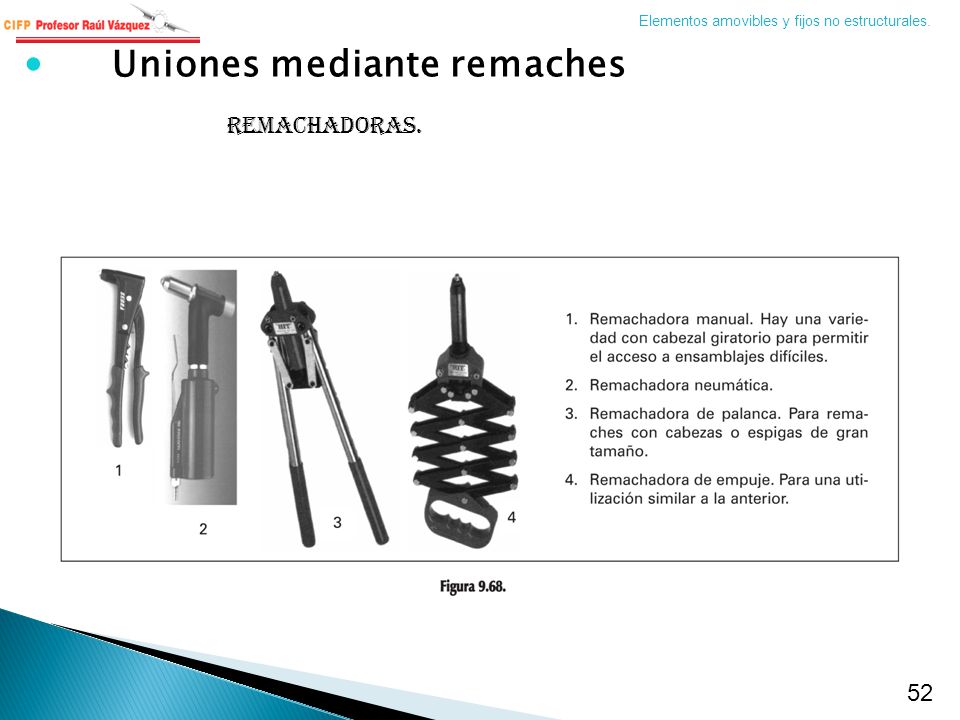

52 Uniones mediante remaches
Elementos amovibles y fijos no estructurales. Uniones mediante remaches remachadoras. 52

53 Uniones mediante pasadores cilíndricos.
Elementos amovibles y fijos no estructurales. Uniones : Uniones mediante pasadores cilíndricos. 53

54 Uniones mediante pasadores elásticos.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante pasadores elásticos. 54

55 Uniones mediante pasadores cónicos.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante pasadores cónicos. 55

56 Uniones mediante pasadores de aleta.
Elementos amovibles y fijos no estructurales. Uniones : Uniones mediante pasadores de aleta. 56

57 Uniones mediante pasadores de horquilla.
Elementos amovibles y fijos no estructurales. Uniones : Uniones mediante pasadores de horquilla. 57

58 Uniones mediante pasadores articulados.
Elementos amovibles y fijos no estructurales. Uniones : Uniones mediante pasadores articulados. 58

59 Uniones mediante anillos de seguridad.
Elementos amovibles y fijos no estructurales. Uniones . : Uniones mediante anillos de seguridad. 59

60 Uniones mediante presillas.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante presillas. 60

61 Uniones mediante chavetas y prisioneros.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante chavetas y prisioneros. 61

62 Uniones mediante abrazaderas.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante abrazaderas. A - DE MUELLE. B - DE LÁMINA. C - DE TORNILLO SIN FIN. D - DE TORNILLO Y TUERCA. E - DE PLÁSTICO. 62

63 Uniones mediante bridas.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante bridas. Bridas. Bridas de cinta 63

64 Uniones mediante Dual Lock.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante Dual Lock. 64

65 Uniones mediante grapas.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante grapas. 65

66 Uniones mediante grapas.
Elementos amovibles y fijos no estructurales. Uniones: Uniones mediante grapas. 66
