1 Reparación de una rosca Autor: Mariano Sánchez Espín

2 En ocasiones cuando estamos reparando, nos surgen algunos problemas, y uno de los más comunes, es cuando nos ponemos a apretar un tornillo y nos damos cuenta que siempre gira y nunca llega a su tope. Hay varias técnicas para hacer roscas nuevas, pero la técnica que veréis en las ilustraciones considero, que es una de la que más calidad proporciona.

3 La rosca que debemos hacer es de 8/125, debemos hacerla sobre un lateral de la culata, y el material de la culata es aluminio Rosca dañada

4 La caja de reparación es de wurth, y lleva unos casquillos de diferentes medidas, (para diferentes medidas de roscas), y los útiles para colocar los casquillos

5 Broca casquillo macho Útil para hacer avellanado Útil para meter el casquillo

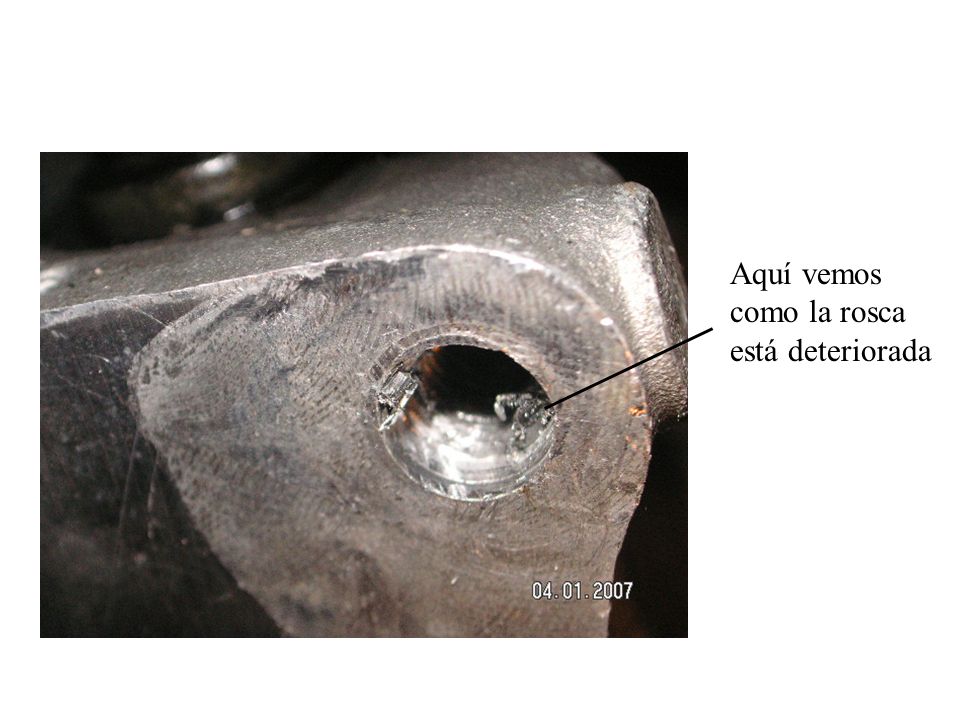

6 Aquí vemos como la rosca está deteriorada

7 El primer paso consiste en pasar la broca apropiada para poner un casquillo de diámetro 8, y paso 125.

8

9 Si os fijáis he colocado un trapo para evitar que las virutas caigan abajo, evitando así, que caigan al piñón del cigüeñal y por consiguiente a la distribución

10 Una vez taladrado, soplamos con el soplete para limpiar todas las virutas

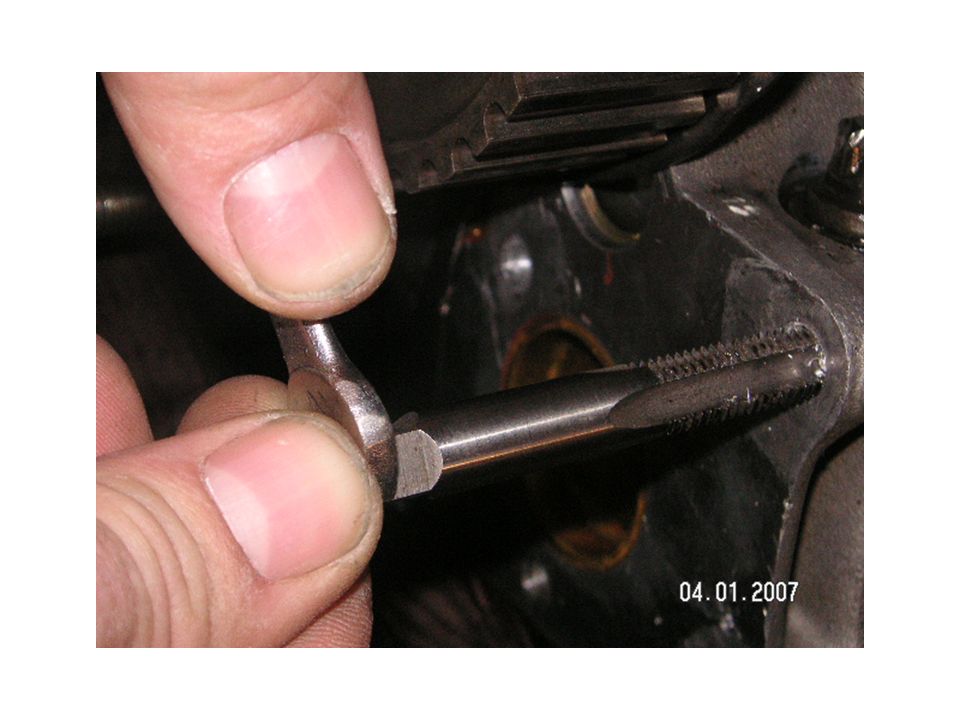

11 Acto seguido pasamos el macho

12

13 Una vez terminado de pasar el macho, volvemos a soplar las virutas

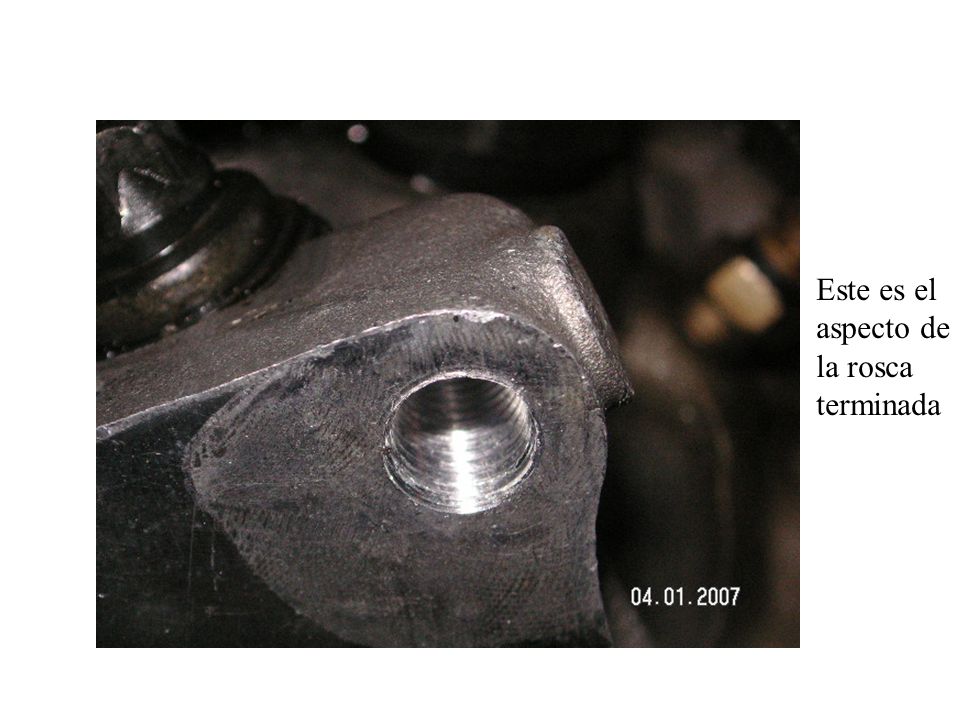

14 Este es el aspecto de la rosca terminada

15 Ahora vamos a hacer el avellanado

16

17 Una vez realizado el avellanado, vamos a introducir el casquillo

18 Antes de introducirlo, le aplicamos un poco de fijador de tornillos, para evitar que se afloje

19 Si nos fijamos, el diámetro que queremos nosotros es el de 8/125, pero ese diámetro está en el interior del casquillo, o sea, que la broca que hemos pasado y el macho, corresponde a la rosca exterior del casquillo.

20 Este es el aspecto final Espero que os haya gustado
