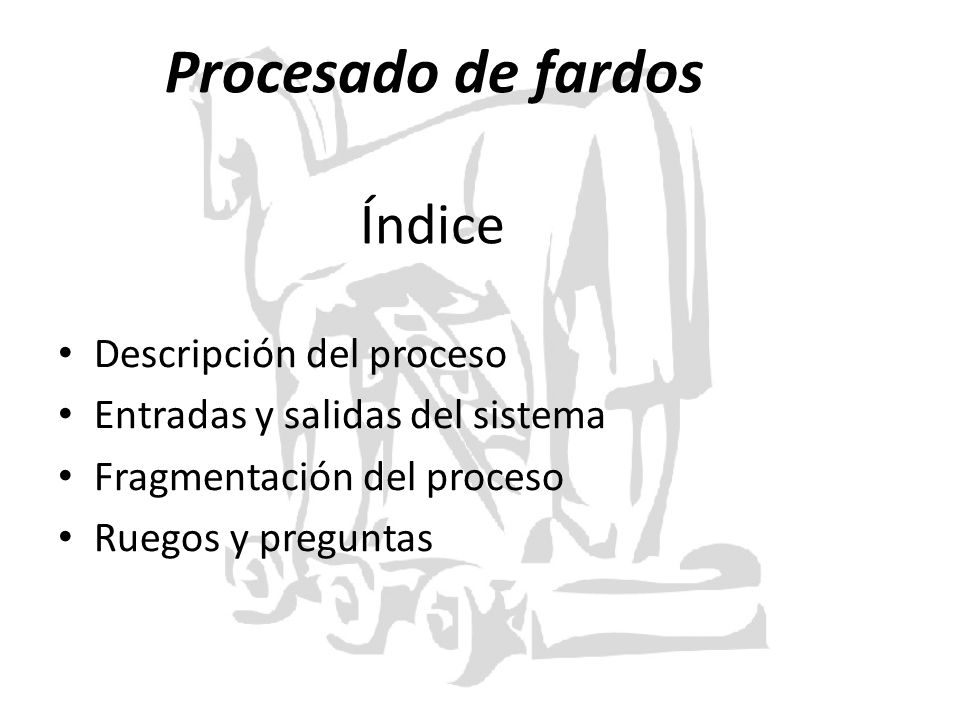

2 Procesado de fardos Índice Descripción del proceso

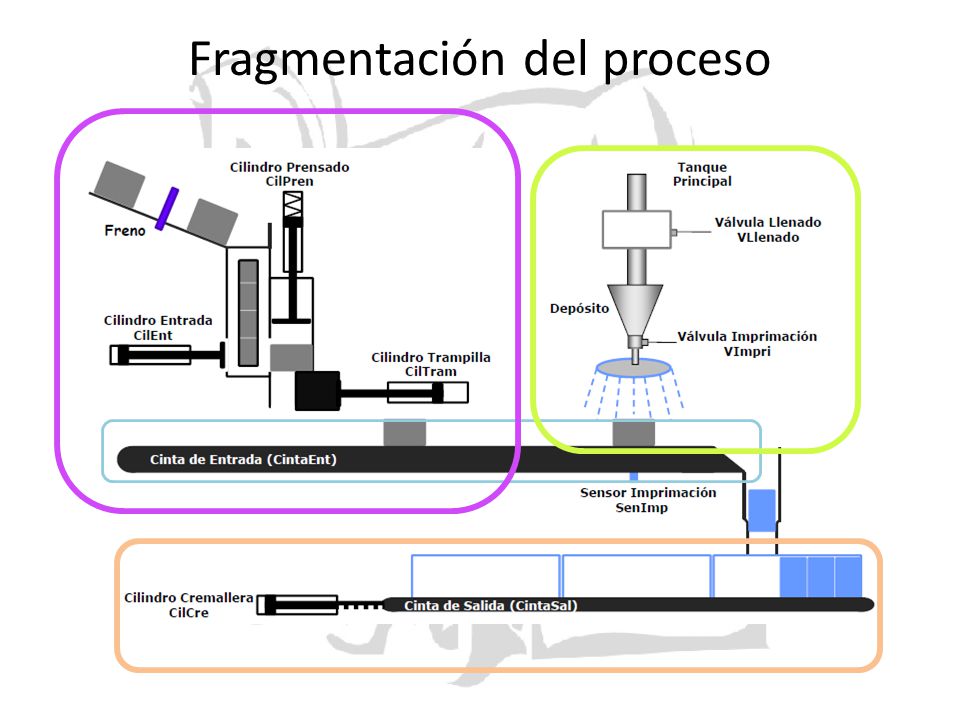

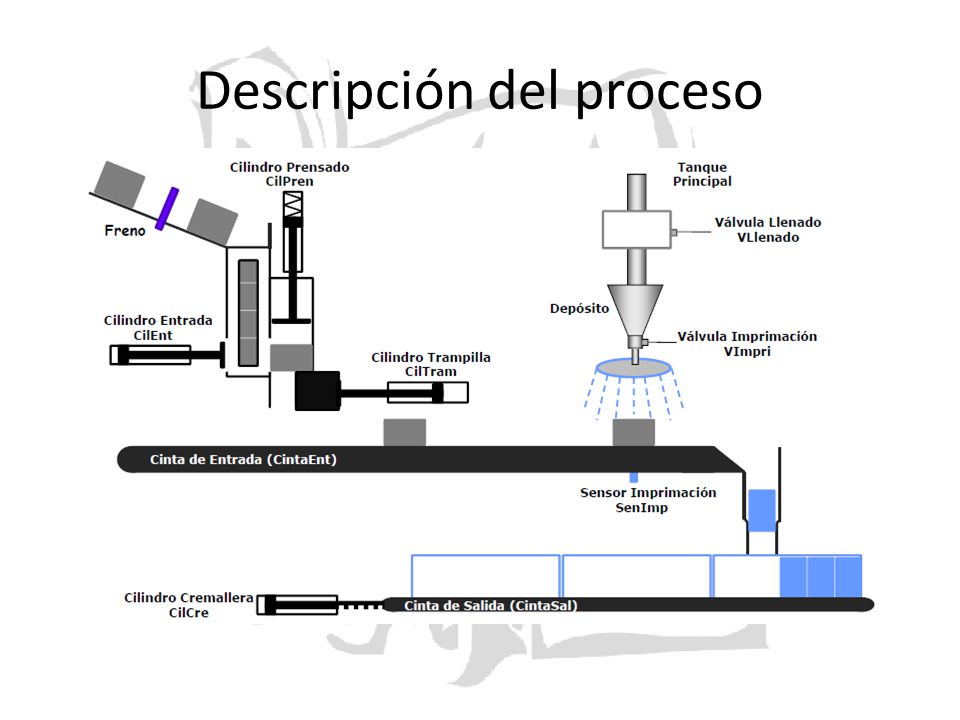

Entradas y salidas del sistema Fragmentación del proceso Ruegos y preguntas

3 Descripción del proceso

4 Entradas y salidas del sistema

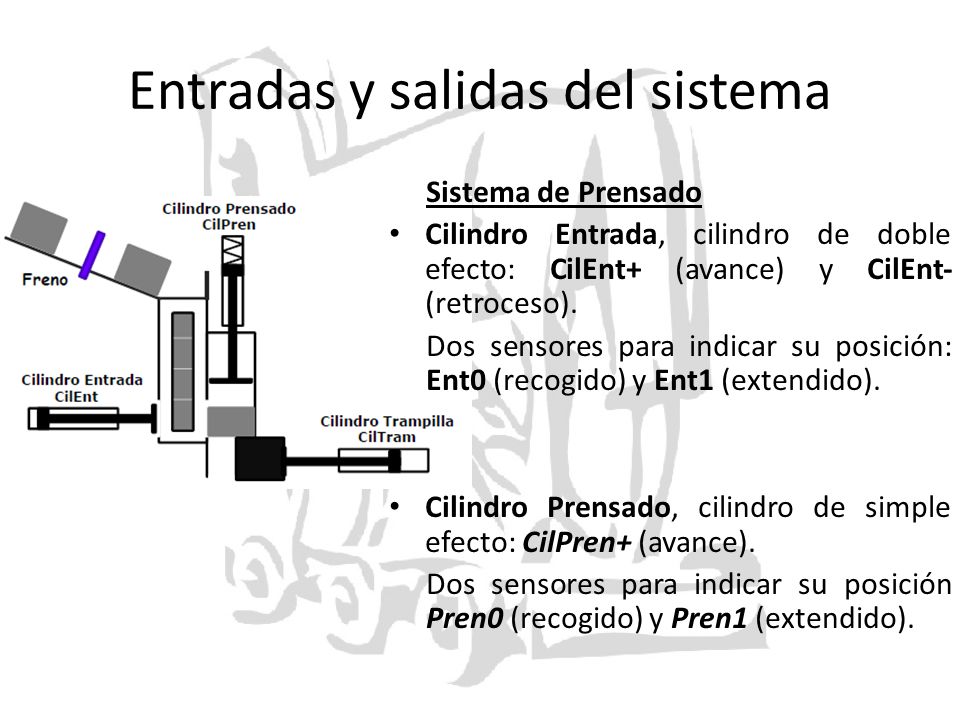

Sistema de Prensado Cilindro Entrada, cilindro de doble efecto: CilEnt+ (avance) y CilEnt‐ (retroceso). Dos sensores para indicar su posición: Ent0 (recogido) y Ent1 (extendido). Cilindro Prensado, cilindro de simple efecto: CilPren+ (avance). Dos sensores para indicar su posición Pren0 (recogido) y Pren1 (extendido).

5 Entradas y salidas del sistema

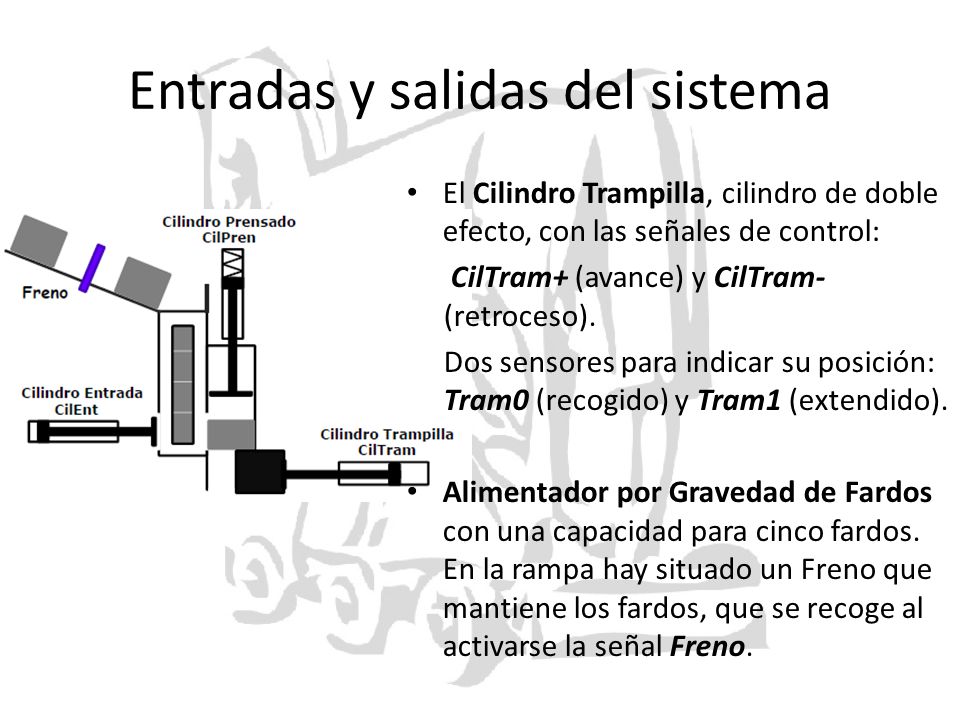

El Cilindro Trampilla, cilindro de doble efecto, con las señales de control: CilTram+ (avance) y CilTram‐ (retroceso). Dos sensores para indicar su posición: Tram0 (recogido) y Tram1 (extendido). Alimentador por Gravedad de Fardos con una capacidad para cinco fardos. En la rampa hay situado un Freno que mantiene los fardos, que se recoge al activarse la señal Freno.

6 Entradas y salidas del sistema

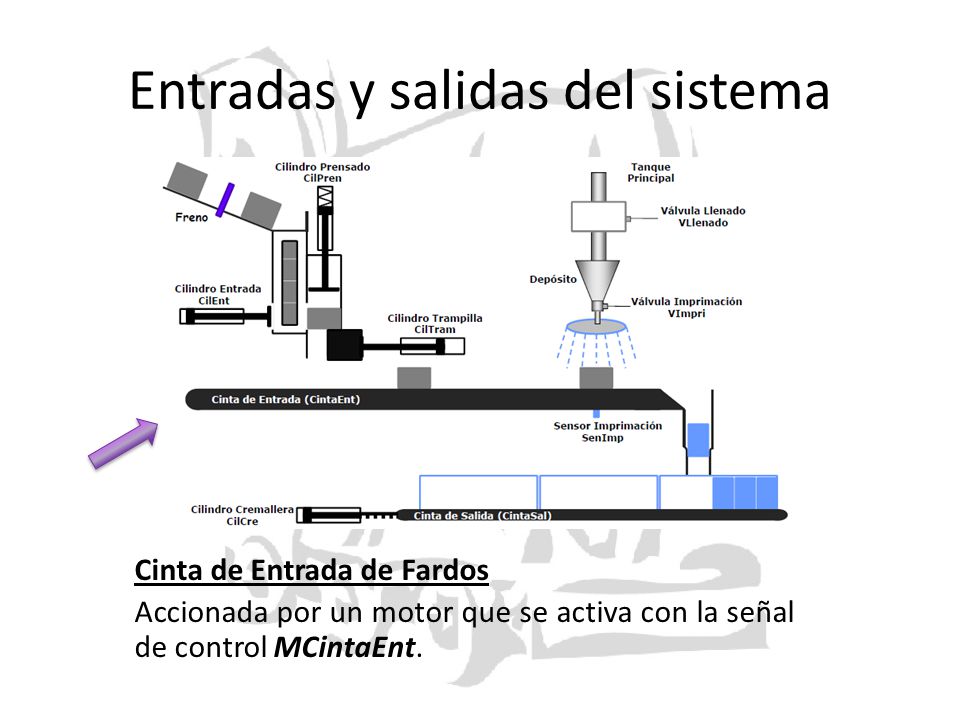

Cinta de Entrada de Fardos Accionada por un motor que se activa con la señal de control MCintaEnt.

7 Entradas y salidas del sistema

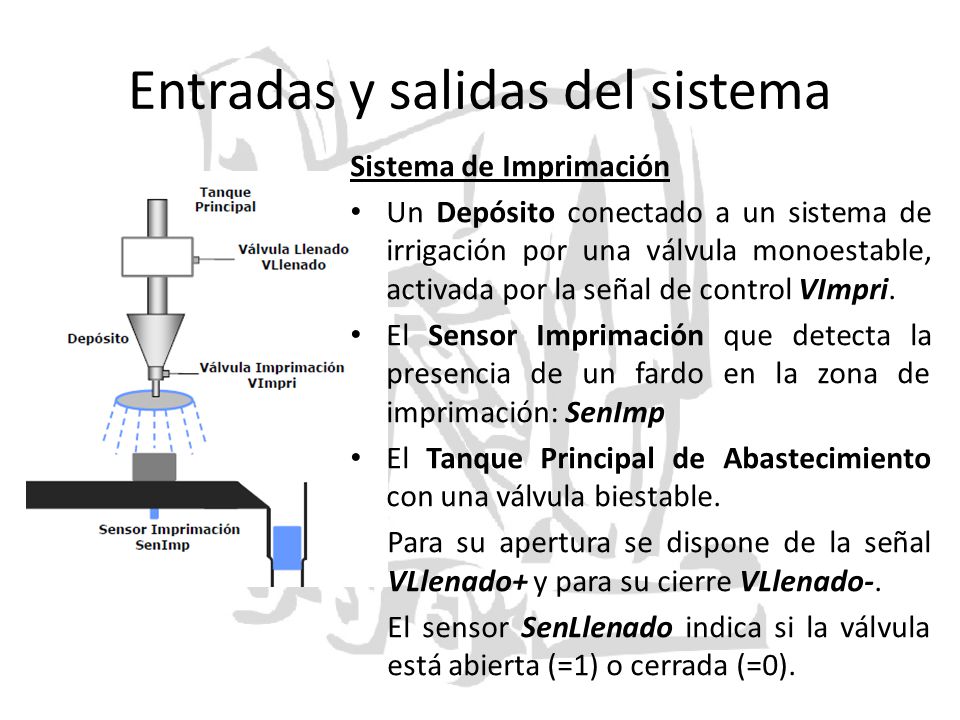

Sistema de Imprimación Un Depósito conectado a un sistema de irrigación por una válvula monoestable, activada por la señal de control VImpri. El Sensor Imprimación que detecta la presencia de un fardo en la zona de imprimación: SenImp El Tanque Principal de Abastecimiento con una válvula biestable. Para su apertura se dispone de la señal VLlenado+ y para su cierre VLlenado‐. El sensor SenLlenado indica si la válvula está abierta (=1) o cerrada (=0).

8 Entradas y salidas del sistema

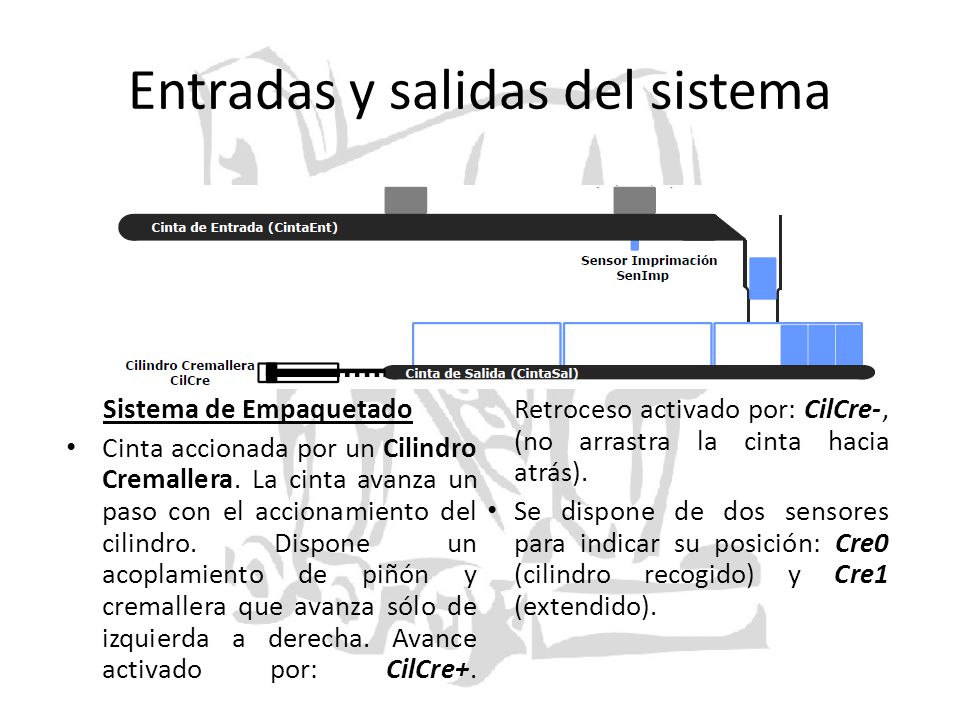

Cinta accionada por un Cilindro Cremallera. La cinta avanza un paso con el accionamiento del cilindro. Dispone un acoplamiento de piñón y cremallera que avanza sólo de izquierda a derecha. Avance activado por: CilCre+. Retroceso activado por: CilCre‐, (no arrastra la cinta hacia atrás). Sistema de Empaquetado Se dispone de dos sensores para indicar su posición: Cre0 (cilindro recogido) y Cre1 (extendido).

9 Entradas y salidas del sistema

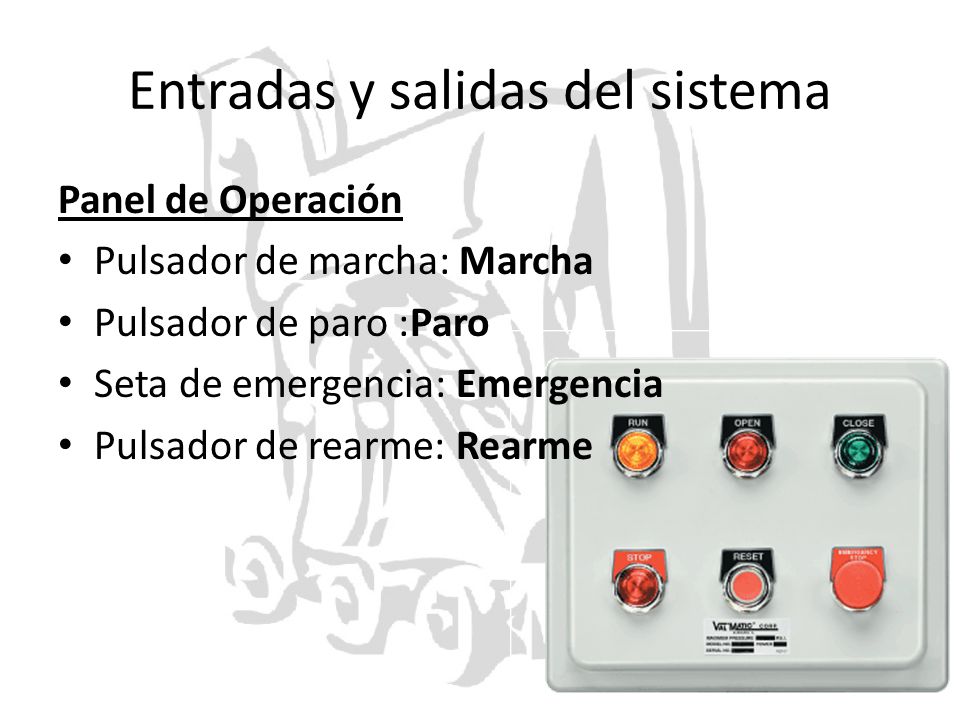

Panel de Operación Pulsador de marcha: Marcha Pulsador de paro :Paro Seta de emergencia: Emergencia Pulsador de rearme: Rearme
