Plantas Eléctricas de Emergencia SELMEC Tablero de Transición Cerrada SELMEC Tel: 943-13-23 Celular: 92-32-23-12.

Presentaciones similares


Presentación del tema: "Plantas Eléctricas de Emergencia SELMEC Tablero de Transición Cerrada SELMEC Tel: 943-13-23 Celular: 92-32-23-12."— Transcripción de la presentación:

1

2 Plantas Eléctricas de Emergencia SELMEC Tablero de Transición Cerrada SELMEC Tel: Celular: Mérida Yucatán Mérida Yucatán

3 Tablero de Transición Cerrada

4 Alimentación Normal ( Red Comercial) Planta de Emergencia (Grupo Electrógeno) Control Maestro (Control de Motor) Circuito de Control de Transferencia y Paro Unidad Básica de Transferencia Carga Componentes de un sistema de Doble Acometida

5 Transferencia ¨ Cuando por alguna causa existe una perturbación de voltaje (alto, bajo o ausencia) arranca la planta de emergencia y se realiza la transferencia.

6 Suministro Línea Comercial S.E. SUBESTACION ELECTRICA T.P.D. TABLERO DE PROTECCION Y DISTRIBUCION T.T. TABLERO DE TRANSFERENCIA G.E. GRUPO ELECTROGENO DE 300 KW ó MAYOR T.D. TABLERO DE DISTRIBUCION S.E. T.P.D. CARGA NO ESENCIAL CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

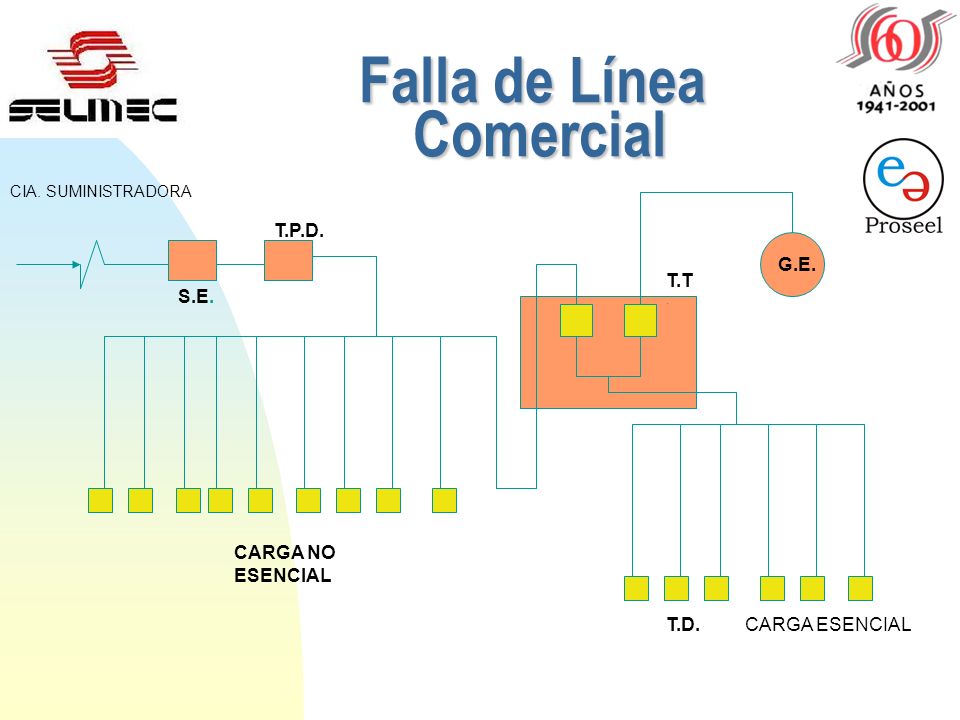

7 Falla de Línea Comercial S.E. T.P.D. CARGA NO ESENCIAL CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

8 PlantadeEmergencia Planta de Emergencia S.E. T.P.D. CARGA NO ESENCIAL CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

9 Reestablecimiento de Red Comercial S.E. T.P.D. CARGA NO ESENCIAL CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

10 Retransferencia ¨ Cuando se restablece el sistema de suministro normal, es decir, el voltaje vuelve a los valores permisibles de operación, entonces la carga es alimentada nuevamente por la compañía suministradora. A esta operación se le denomina retransferencia.

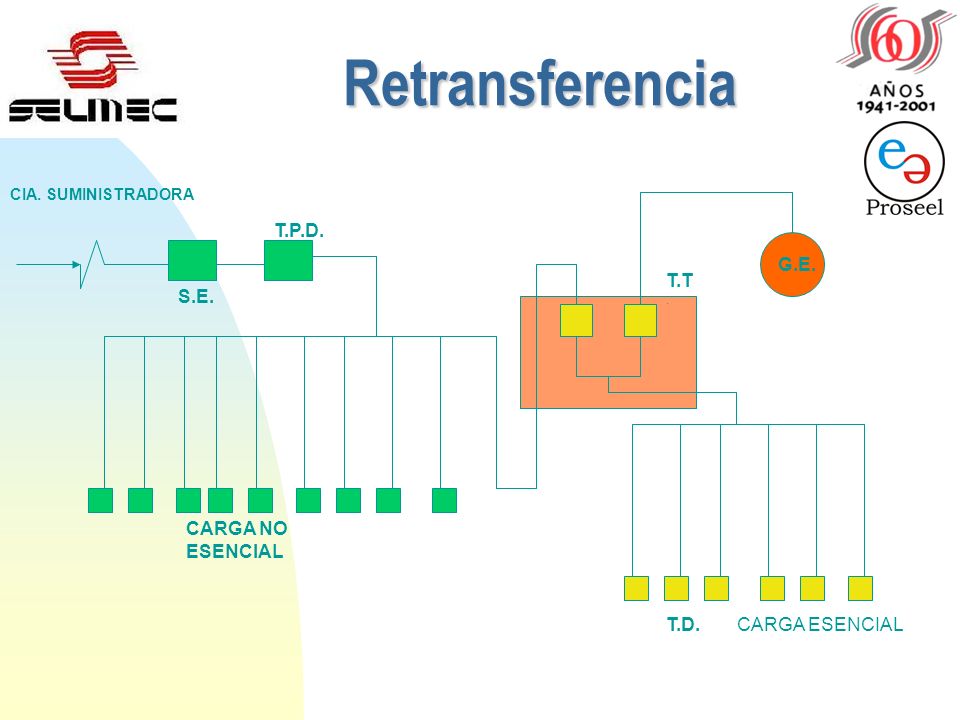

11 Retransferencia S.E. T.P.D. CARGA NO ESENCIAL CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

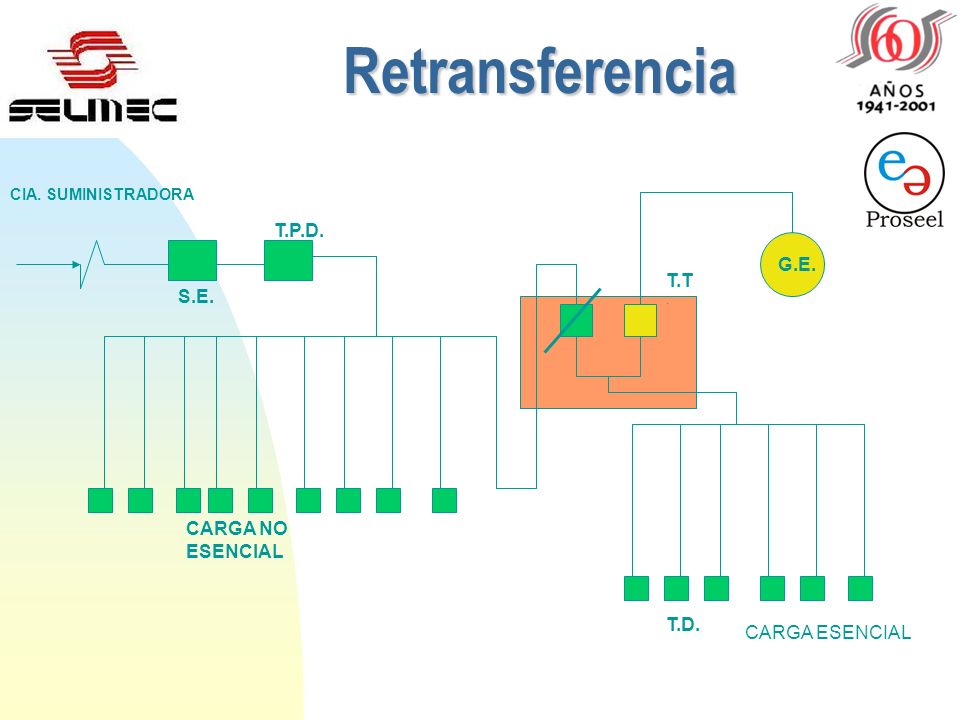

12 S.E. T.P.D. CARGA NO ESENCIAL CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL Retransferencia

13 ¿Qué es Transición Cerrada ?

14 Selmec Equipos Industriales Transición Cerrada. El sistema de transición Cerrada permite que ambas fuentes, La Principal y la de Emergencia, permanezcan conectadas en paralelo por un intervalo de tiempo muy corto, aproximadamente 100 milisegundos (6 ciclos eléctricos).

15 Selmec Equipos Industriales Transición Cerrada. UAUCUB LC LB LA CARGACARGA 52-L 52-U GAGCGB 52-G1 PE 1 52-T La Fuente Principal alimenta a la carga. La planta está fuera.

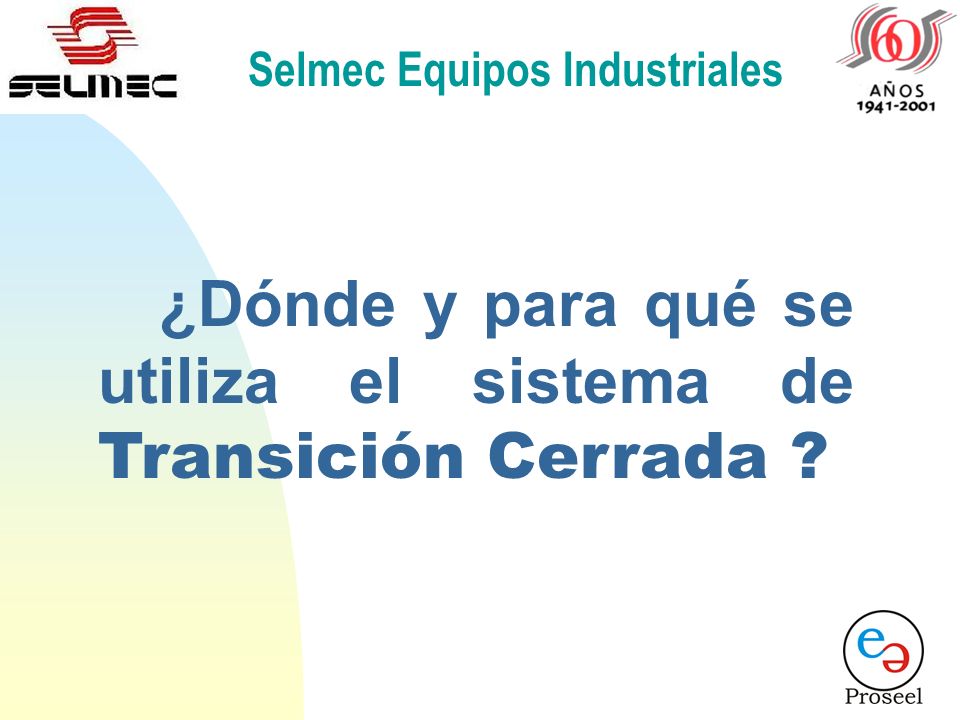

16 Selmec Equipos Industriales ¿Dónde y para qué se utiliza el sistema de Transición Cerrada ?

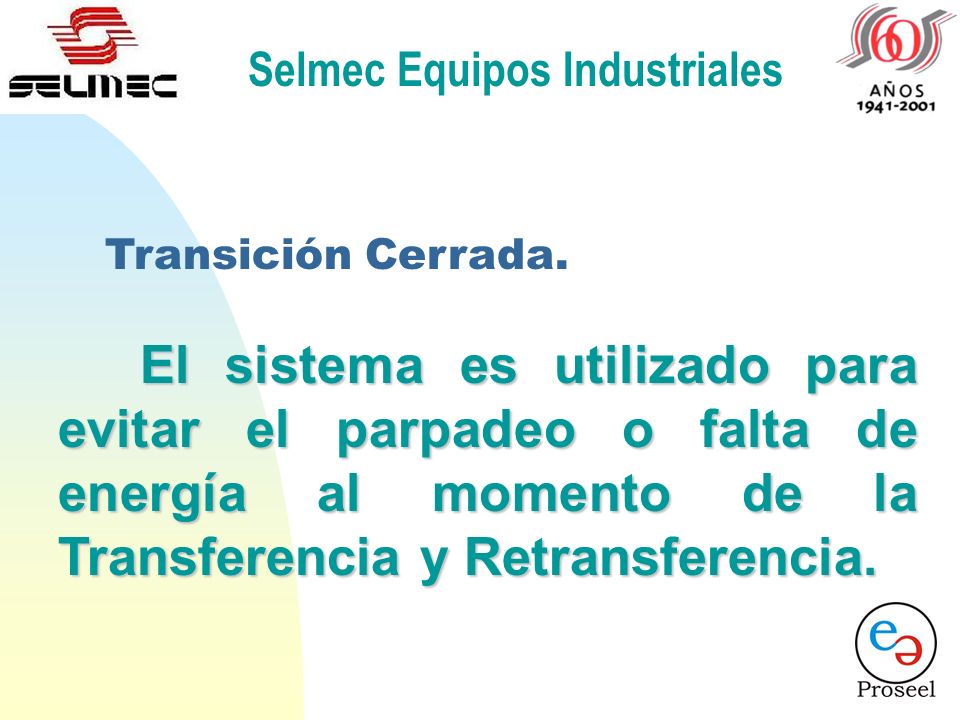

17 Selmec Equipos Industriales Transición Cerrada. El sistema es utilizado para evitar el parpadeo o falta de energía al momento de la Transferencia y Retransferencia. El sistema es utilizado para evitar el parpadeo o falta de energía al momento de la Transferencia y Retransferencia.

18 Selmec Equipos Industriales Transición Cerrada. Es decir, la carga no se entera del cambio de fuentes de energía porque los interruptores de Normal y Emergencia permanecen cerrados al mismo tiempo por un periodo de tiempo muy corto.

19 Selmec Equipos Industriales Transición Cerrada. UAUCUB LC LB LA CARGACARGA 52-L 52-U GAGCGB 52-G1 PE 1 52-T Interruptor de Normal Abierto El Interruptor de Emergencia Cerrado Y Planta Operando con Carga

20 Selmec Equipos Industriales Transición Cerrada. UAUCUB LC LB LA CARGACARGA 52-L 52-U GAGCGB 52-G1 PE 1 52-T El Interruptor de La fuente Principal Cierra. El Interruptor de Emergencia permanece Cerrado. Ambos permanecen cerrados por 100 milisegundos.

21 Selmec Equipos Industriales Transición Cerrada. UAUCUB LC LB LA CARGACARGA 52-L 52-U GAGCGB 52-G1 PE 1 52-T El Interruptor de La fuente Principal permanece cerrado. El Interruptor de Emergencia Abre. La carga es soportada por la fuente principal.

22 Suministro Línea Comercial Transición Cerrada S.E. SUBESTACION ELECTRICA T.P.D. TABLERO DE PROTECCION Y DISTRIBUCION T.T. TABLERO DE TRANSFERENCIA G.E. GRUPO ELECTROGENO DE 300 KW ó MAYOR T.D. TABLERO DE DISTRIBUCION S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

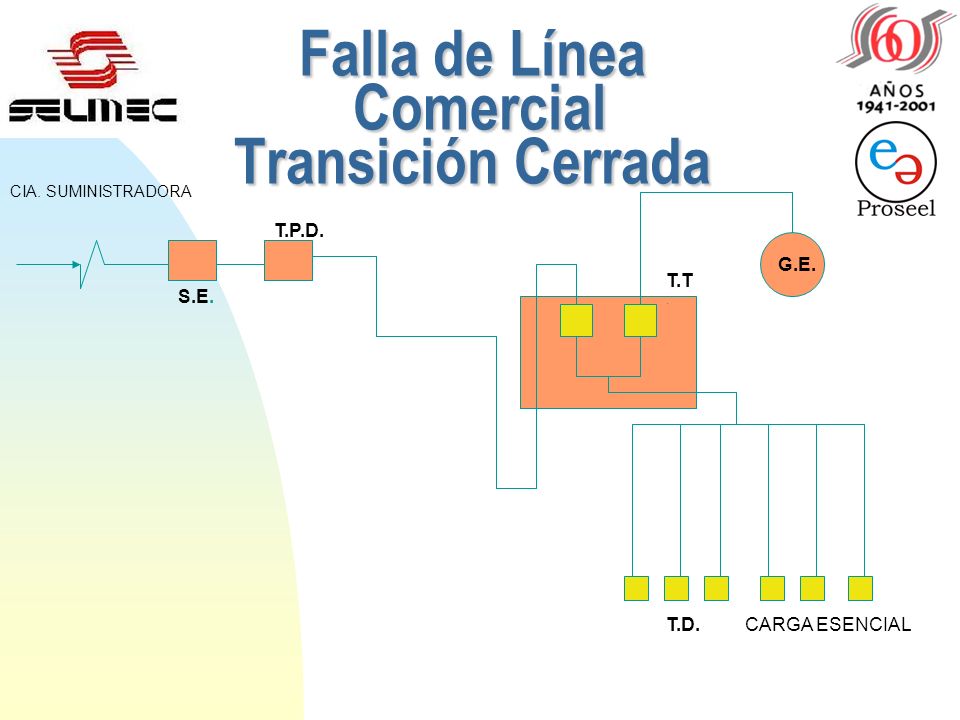

23 Falla de Línea Comercial Transición Cerrada S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D.CARGA ESENCIAL

24 PlantadeEmergencia Transición Cerrada Planta de Emergencia Transición Cerrada S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

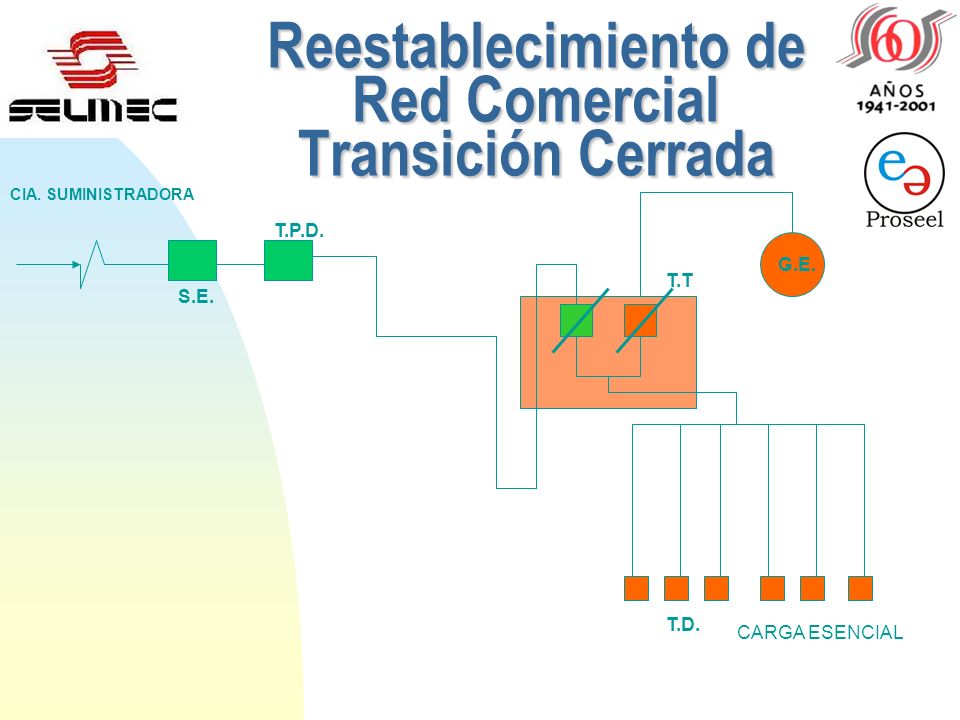

25 Reestablecimiento de Red Comercial Transición Cerrada S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

26 Reestablecimiento de Red Comercial Transición Cerrada S.E. T.P.D. CIA. SUMINISTRADORA CARGA ESENCIAL G.E. T.T. T.D. G.E.

27 S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL Retransferencia Transición Cerrada

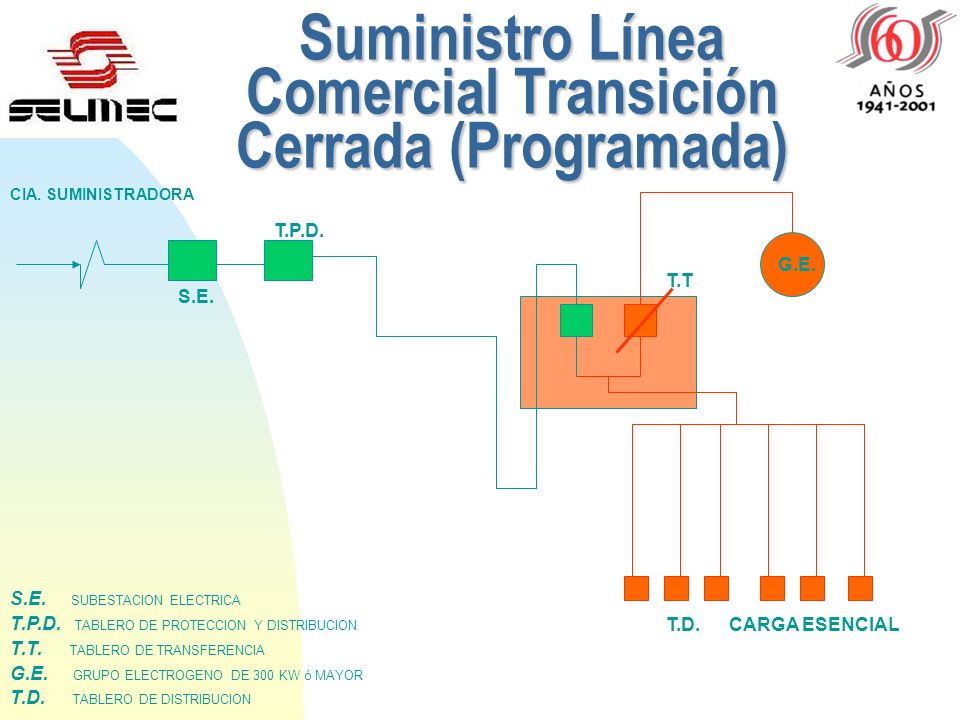

28 Suministro Línea Comercial Transición Cerrada (Programada) S.E. SUBESTACION ELECTRICA T.P.D. TABLERO DE PROTECCION Y DISTRIBUCION T.T. TABLERO DE TRANSFERENCIA G.E. GRUPO ELECTROGENO DE 300 KW ó MAYOR T.D. TABLERO DE DISTRIBUCION S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

29 Suministro Línea Comercial Transición Cerrada (Programada) S.E. SUBESTACION ELECTRICA T.P.D. TABLERO DE PROTECCION Y DISTRIBUCION T.T. TABLERO DE TRANSFERENCIA G.E. GRUPO ELECTROGENO DE 300 KW ó MAYOR T.D. TABLERO DE DISTRIBUCION S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL

30 Suministro Línea Comercial Transición Cerrada (Programada) S.E. SUBESTACION ELECTRICA T.P.D. TABLERO DE PROTECCION Y DISTRIBUCION T.T. TABLERO DE TRANSFERENCIA G.E. GRUPO ELECTROGENO DE 300 KW ó MAYOR T.D. TABLERO DE DISTRIBUCION S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D.CARGA ESENCIAL

31 Suministro Línea Comercial Transición Cerrada (Programada) S.E. SUBESTACION ELECTRICA T.P.D. TABLERO DE PROTECCION Y DISTRIBUCION T.T. TABLERO DE TRANSFERENCIA G.E. GRUPO ELECTROGENO DE 300 KW ó MAYOR T.D. TABLERO DE DISTRIBUCION S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D.CARGA ESENCIAL

32 Reestablecimiento de Red Comercial Transición Cerrada S.E. T.P.D. CIA. SUMINISTRADORA CARGA ESENCIAL G.E. T.T. T.D. G.E.

33 S.E. T.P.D. CIA. SUMINISTRADORA G.E. T.T. T.D. CARGA ESENCIAL Retransferencia Transición Cerrada

34 Selmec Equipos Industriales Transición Cerrada. ¿ CON QUE UNIDADES DE TRANSFERENCIA SE REALIZA TRANSICION CERRADA? ¿CONTACTORES? ¿I. TERMOMAGNETICOS? ¿I. ELECTROMAGNETICOS?

35 Selmec Equipos Industriales Transición Cerrada. ¿ CON QUE UNIDADES DE TRANSFERENCIA SE REALIZA TRANSICION CERRADA? NO UTILIZA BLOQUEOS MECANICOS NO UTILIZA BLOQUEOS ELECTRICOS

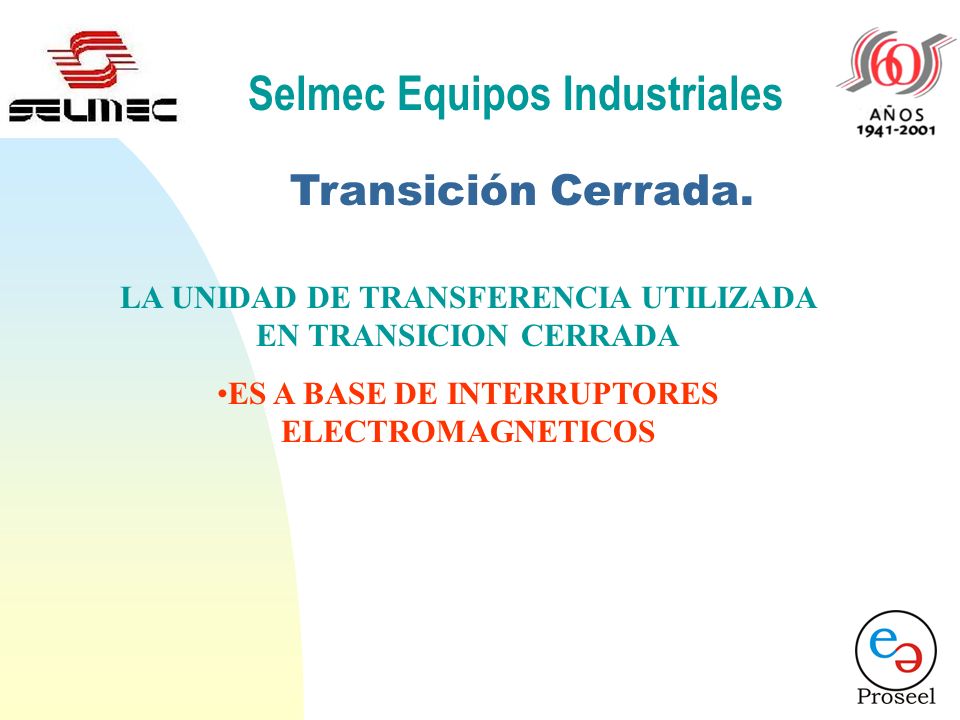

36 Selmec Equipos Industriales Transición Cerrada. LA UNIDAD DE TRANSFERENCIA UTILIZADA EN TRANSICION CERRADA ES A BASE DE INTERRUPTORES ELECTROMAGNETICOS

37 ¿ Qué equipo nos permite realizar Transición Cerrada ?

38 Control SEL-MC-R2 de Transición Cerrada

39 PROTECCIONES DEL CONTROL SEL-MC-R2 Fallas que son consideradas en el sistema para realizar paro. En Modo Automático y en Modo Manual: 1.FALLA DE ARRANQUE. 2.FALLA DE PRESIÓN DE ACEITE. 3.FALLA DE ALTA TEMPERATURA. Control SEL-MC-R de Transición Cerrada

40 4. FALLA DE SOBREVELOCIDAD (Baja Frecuencia y alta Frecuencia). 5. FALLA DE GENERACIÓN (Bajo Voltaje y Alto Voltaje del Generador) CONTROL SEL-MC-R (4 ENTRADAS P/ALARMAS O PAROS DISPONIBLES) EL CONTROL SEL-MC-R2 6. FALLA DE SOBRECARGA (PARO) Control SEL-MC-R de Transición Cerrada

41 5 ENTRADAS CONFIGURABLES DE FABRICA 7. ENTRADA BAJO VOLTAJE DE BATERIA (ALARMA) 8. ENTRADA PARO DE EMERGENCIA (PARO) 9. ENTRADA DE RELOJ PROGRAMADOR (AUXILIAR DE ARRANQUE) 10. ENTRADA BAJO NIVEL DE DIESEL EN EL TANQUE DIARIO (ALARMA) 11. ENTRADA BAJO NIVEL DE DIESEL EN EL TANQUE PRINCIPAL (ALARMA) Control SEL-MC-R de Transición Cerrada

42 2 RELEVADORES PARA SALIDAS DE ACUERDO A NECESIDADES, CONFIGURABLES DE FABRICA. EJEMPLO: PARA SEÑAL SONORA (SIRENA) FALLA GENERAL (ALARMA COMUN, ACTIVACION DE MODEM, ETC.) Control SEL-MC-R de Transición Cerrada
