1 Autómatas programables Autor : José Luís Ortega

2 Salidas Analógicas Digitales Entradas Analógicas Digitales Alimentación PLC : esquema Fuente de alimentación Entradas y salidas Memoria Comunicaciones Control de expansión Micro- procesador Alterna Continua L N + -

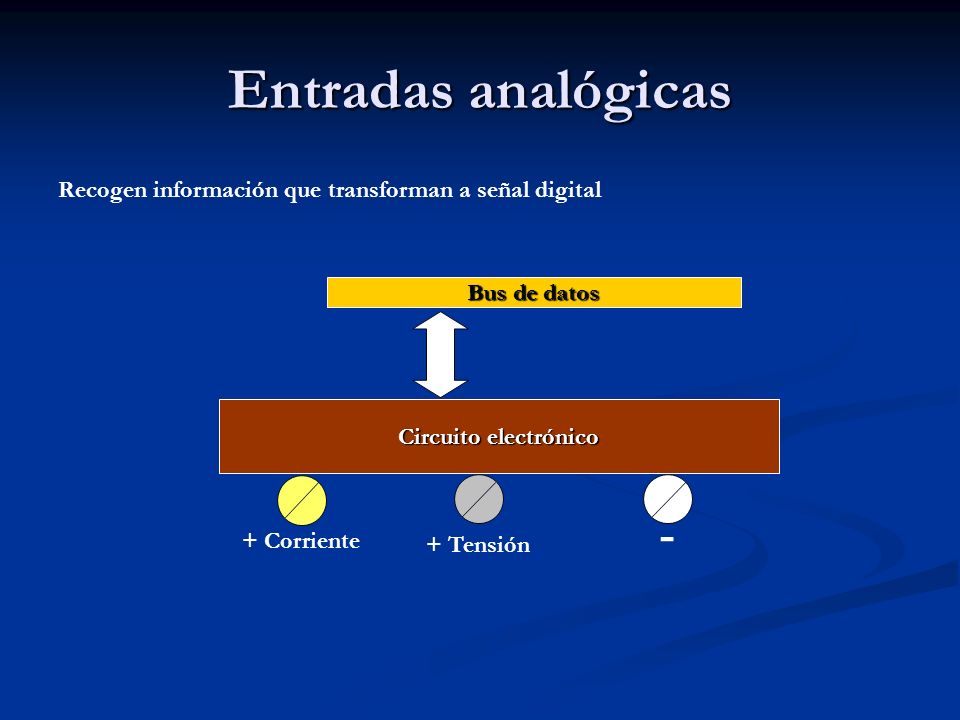

3 Entradas analógicas Recogen información que transforman a señal digital Circuito electrónico Bus de datos + Corriente + Tensión -

4 Entrada digital Son siempre de tensión Circuito electrónico Bus de datos + Tensión - Led indicador

5 Salidas digitales Pueden ser con punto en común o independientes Circuito electrónico Bus de datos COM

6 Salidas analógicas Son salidas provenientes de un diferencial Circuito electrónico Bus de datos

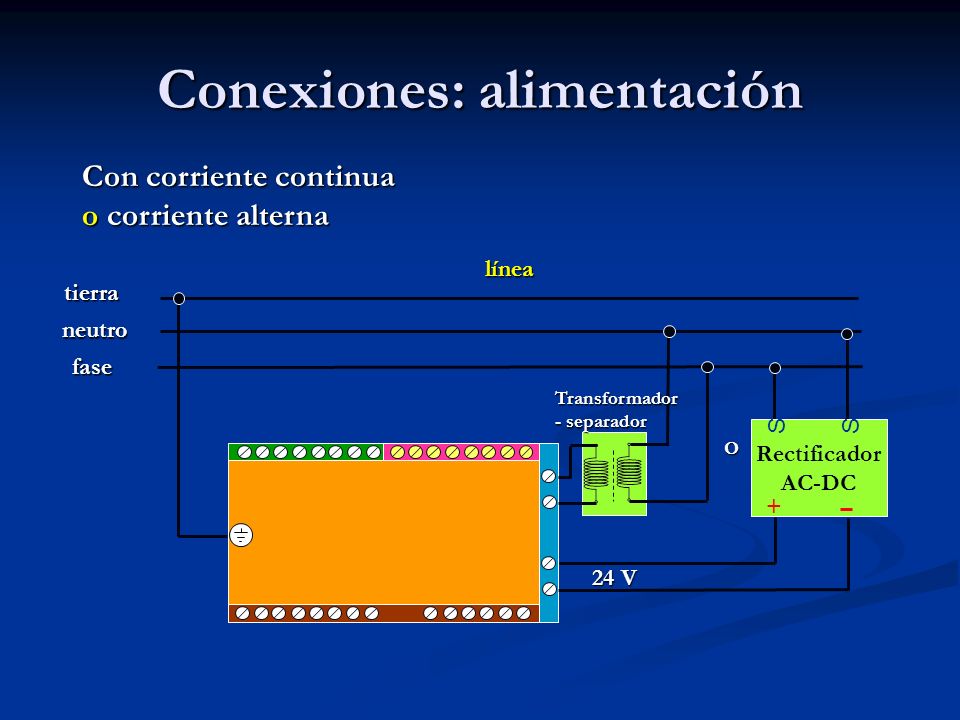

7 Conexiones: alimentación Rectificador AC-DC SS + Con corriente continua o corriente alterna línea fase neutro tierra 24 V Transformador - separador O

8 Conexiones: entradas Rectificador AC-DC SS + Con corriente continua alimentando en continua línea fase neutro tierra 24 V Entradas C

9 Conexiones: entradas Rectificador AC-DC SS + Con corriente continua alimentando en alterna línea fase neutro tierra Entradas C Transformador - separador O

10 Conexiones: entradas en AC Rectificador AC-DC SS + línea fase neutro tierra 24 V Transformador - separador Entradas C O

11 Conexiones: salidas Rectificador AC-DC SS + Alimentando en continua línea fase neutro tierra 24 V Salidas C C

12 Conexiones: salidas Rectificador AC-DC SS + Alimentando en alterna línea fase neutro tierra Salidas C C

13 Ejemplo Conectar un detector óptico a una entrada digital con 24 V de c.c. Conectar un zumbador con salida a relé y compartida a punto común C 230 V S salida + _ Detector óptico

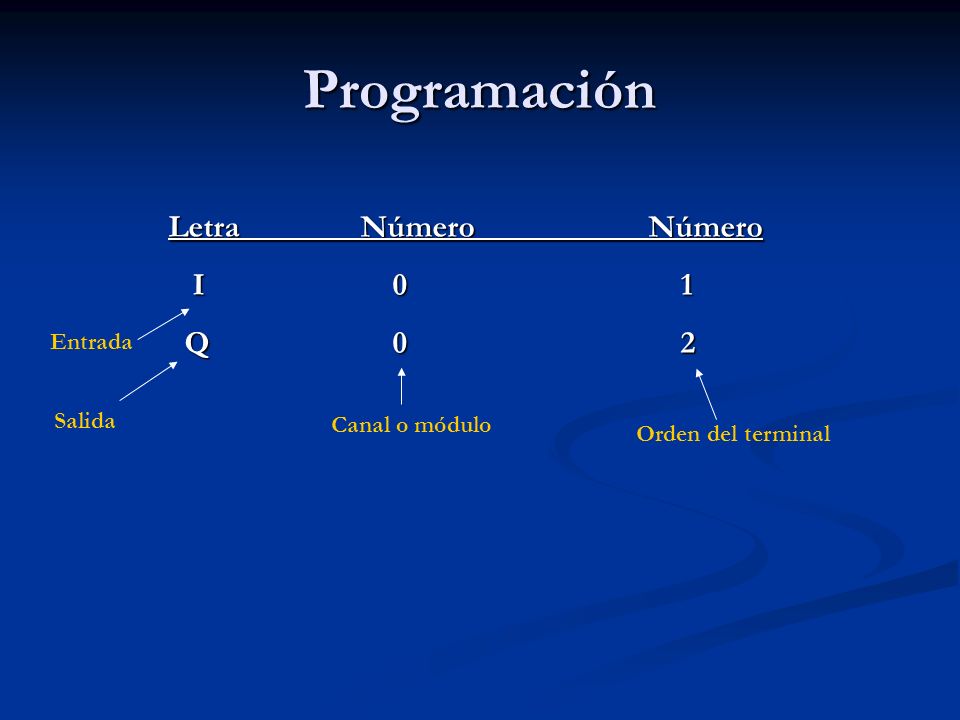

14 Programación LetraNúmeroNúmero I 0 1 I 0 1 Q 0 2 Q 0 2 Entrada Salida Canal o módulo Orden del terminal

15 Programación SímbolosDescripción. ( ) Contacto normalmente abierto (NA o NO) Contacto normalmente abierto (NC) Salida directa (bobina de salida) Salida de bobina inversa Set Reset Bobina con enclavamiento (memoria) Bobina con desenclavamiento (memoria) Otros elementos

16 Programación: ejemplos Sistema con tres entradas (marcha, paro, rearme) y dos salidas (indicadores 1 y 2). - Si están activadas M y P, se ilumina el indicador 1 - Si está activada M y no activada R, se ilumina el indicador 2 ( ) I 1.0 I 1.1 I 1.2 Q 1.5 Q 1.6 Marcha Rearme Indicadores Paro

17 Programación: ejemplos I 0.7 T 3.1 ( ) Q 0.1 T PT IN T ON Activamos el temporizador siempre que su entrada (IN) este a 1 (activada), con un conteo o retardo (PT) de 60 seg, al cabo del cual activa su contacto (T) y este la salida Q
