1 RIESGO ELECTRICO

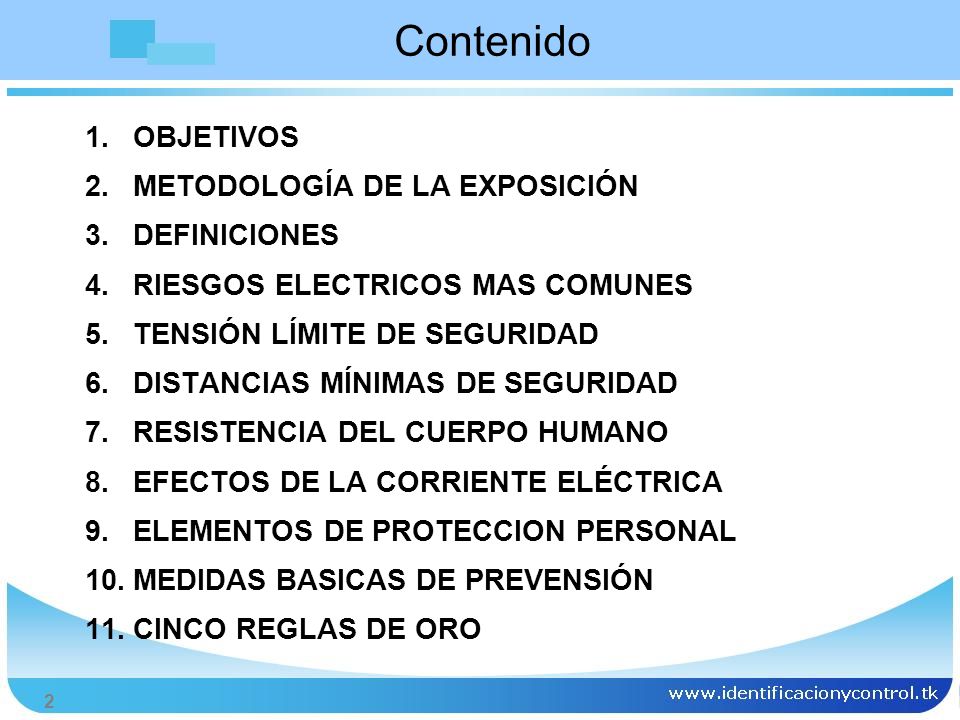

2 Contenido OBJETIVOS METODOLOGÍA DE LA EXPOSICIÓN DEFINICIONES
RIESGOS ELECTRICOS MAS COMUNES TENSIÓN LÍMITE DE SEGURIDAD DISTANCIAS MÍNIMAS DE SEGURIDAD RESISTENCIA DEL CUERPO HUMANO EFECTOS DE LA CORRIENTE ELÉCTRICA ELEMENTOS DE PROTECCION PERSONAL MEDIDAS BASICAS DE PREVENSIÓN CINCO REGLAS DE ORO

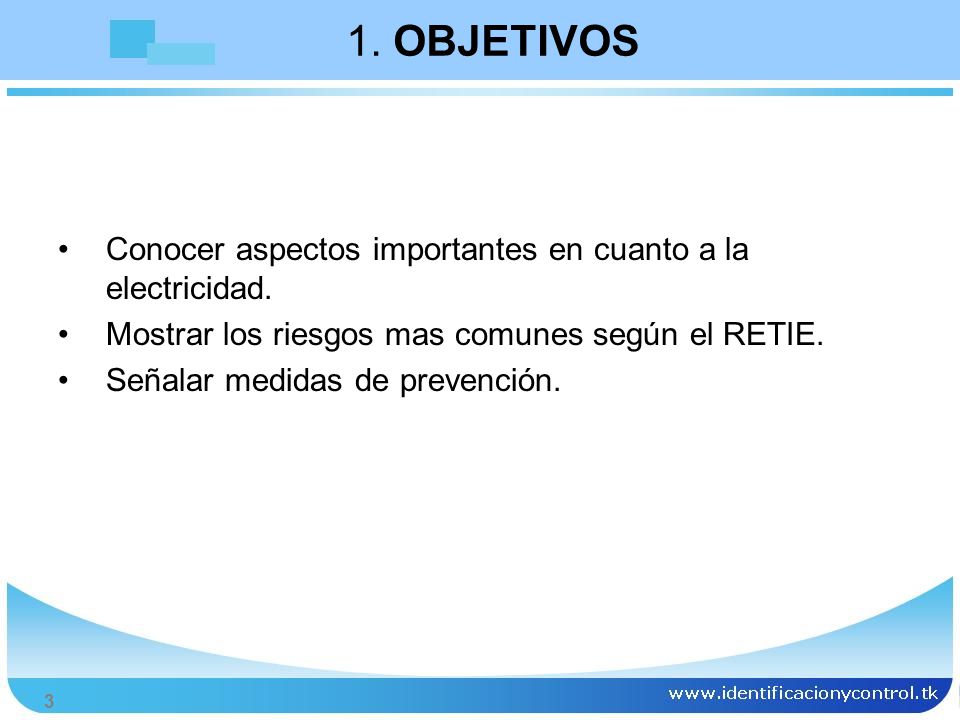

3 1. OBJETIVOS Conocer aspectos importantes en cuanto a la electricidad.
Mostrar los riesgos mas comunes según el RETIE. Señalar medidas de prevención.

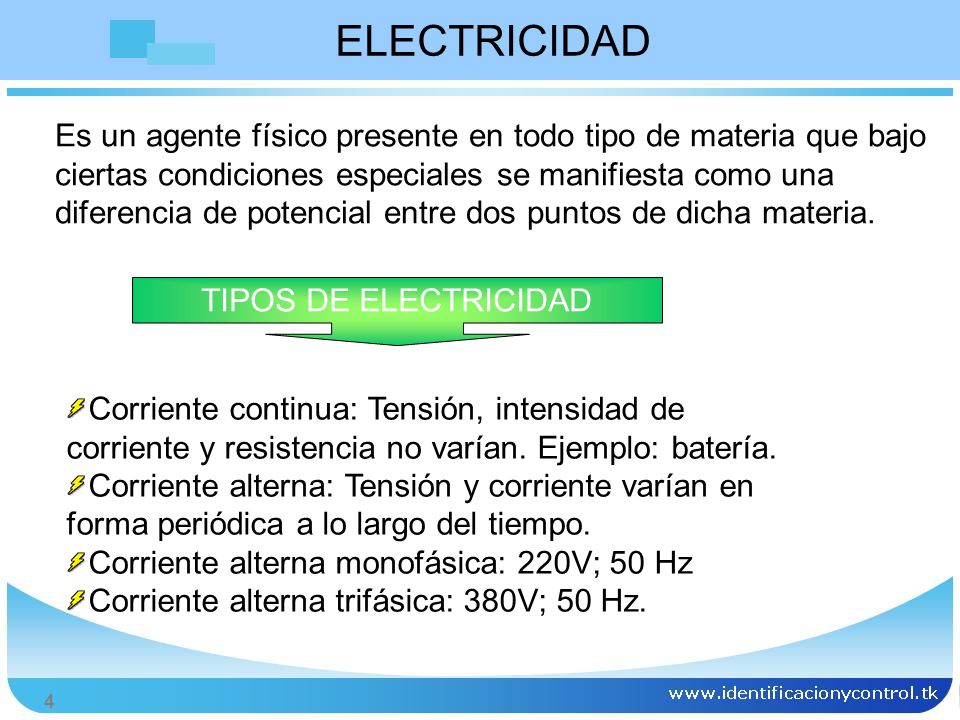

4 ELECTRICIDAD Es un agente físico presente en todo tipo de materia que bajo ciertas condiciones especiales se manifiesta como una diferencia de potencial entre dos puntos de dicha materia. TIPOS DE ELECTRICIDAD Corriente continua: Tensión, intensidad de corriente y resistencia no varían. Ejemplo: batería. Corriente alterna: Tensión y corriente varían en forma periódica a lo largo del tiempo. Corriente alterna monofásica: 220V; 50 Hz Corriente alterna trifásica: 380V; 50 Hz.

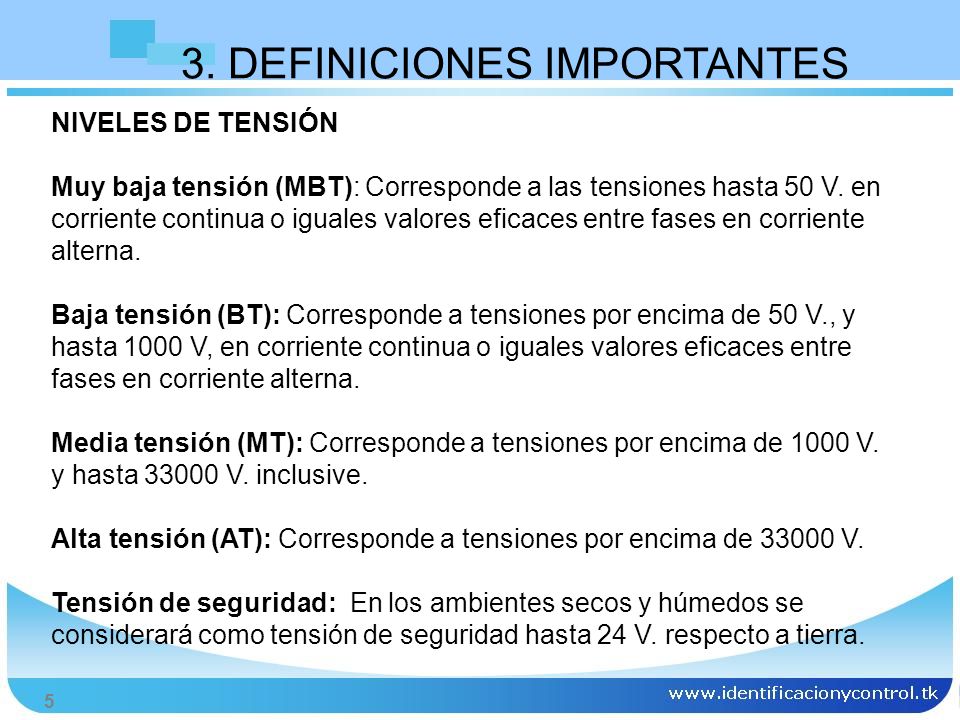

5 3. DEFINICIONES IMPORTANTES
NIVELES DE TENSIÓN Muy baja tensión (MBT): Corresponde a las tensiones hasta 50 V. en corriente continua o iguales valores eficaces entre fases en corriente alterna. Baja tensión (BT): Corresponde a tensiones por encima de 50 V., y hasta 1000 V, en corriente continua o iguales valores eficaces entre fases en corriente alterna. Media tensión (MT): Corresponde a tensiones por encima de 1000 V. y hasta V. inclusive. Alta tensión (AT): Corresponde a tensiones por encima de V. Tensión de seguridad: En los ambientes secos y húmedos se considerará como tensión de seguridad hasta 24 V. respecto a tierra.

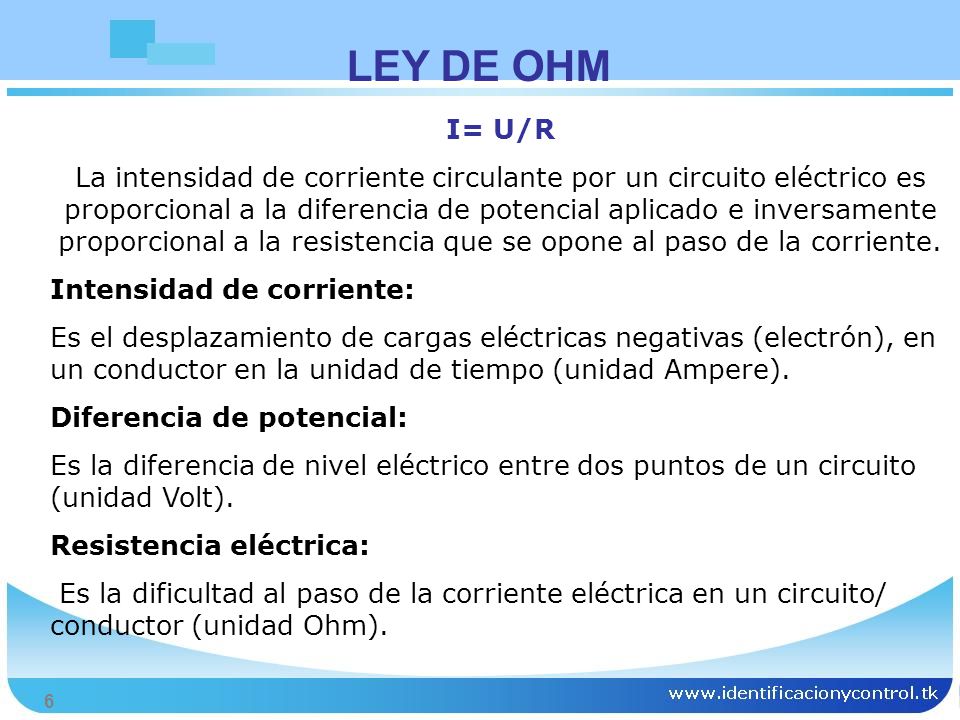

6 LEY DE OHM I= U/R La intensidad de corriente circulante por un circuito eléctrico es proporcional a la diferencia de potencial aplicado e inversamente proporcional a la resistencia que se opone al paso de la corriente. Intensidad de corriente: Es el desplazamiento de cargas eléctricas negativas (electrón), en un conductor en la unidad de tiempo (unidad Ampere). Diferencia de potencial: Es la diferencia de nivel eléctrico entre dos puntos de un circuito (unidad Volt). Resistencia eléctrica: Es la dificultad al paso de la corriente eléctrica en un circuito/ conductor (unidad Ohm).

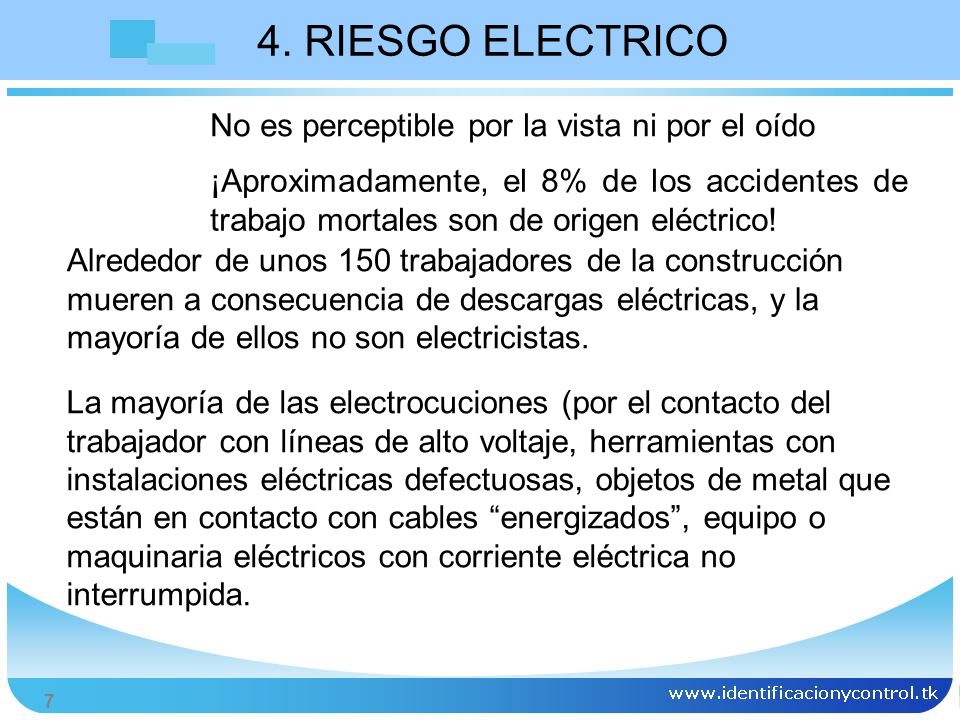

7 4. RIESGO ELECTRICO No es perceptible por la vista ni por el oído
¡Aproximadamente, el 8% de los accidentes de trabajo mortales son de origen eléctrico! Alrededor de unos 150 trabajadores de la construcción mueren a consecuencia de descargas eléctricas, y la mayoría de ellos no son electricistas. La mayoría de las electrocuciones (por el contacto del trabajador con líneas de alto voltaje, herramientas con instalaciones eléctricas defectuosas, objetos de metal que están en contacto con cables “energizados”, equipo o maquinaria eléctricos con corriente eléctrica no interrumpida.

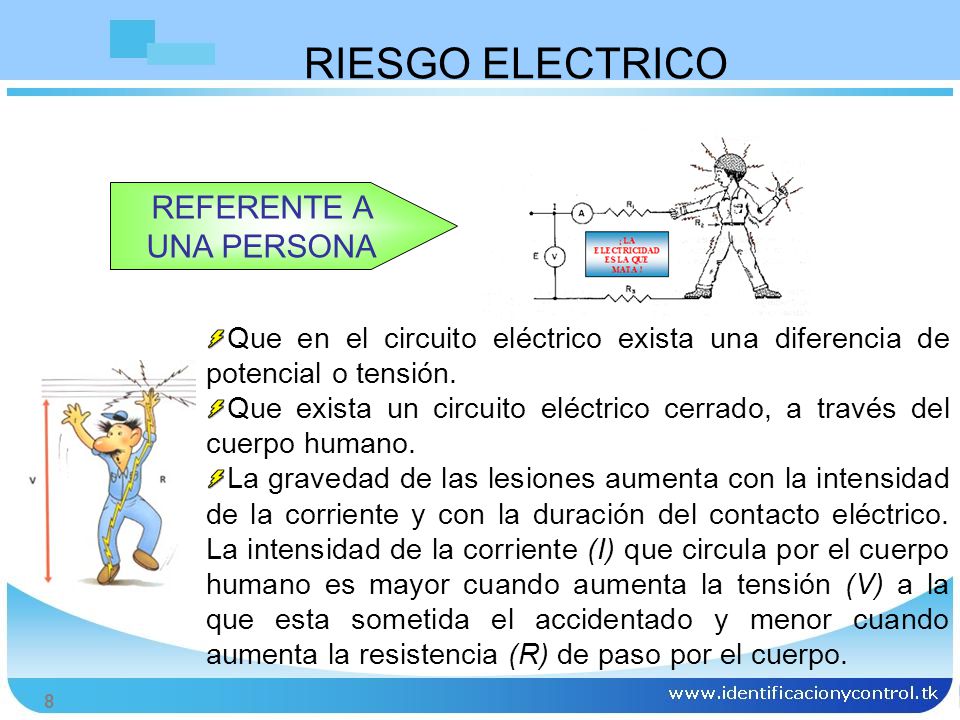

8 REFERENTE A UNA PERSONA
RIESGO ELECTRICO REFERENTE A UNA PERSONA Que en el circuito eléctrico exista una diferencia de potencial o tensión. Que exista un circuito eléctrico cerrado, a través del cuerpo humano. La gravedad de las lesiones aumenta con la intensidad de la corriente y con la duración del contacto eléctrico. La intensidad de la corriente (I) que circula por el cuerpo humano es mayor cuando aumenta la tensión (V) a la que esta sometida el accidentado y menor cuando aumenta la resistencia (R) de paso por el cuerpo.

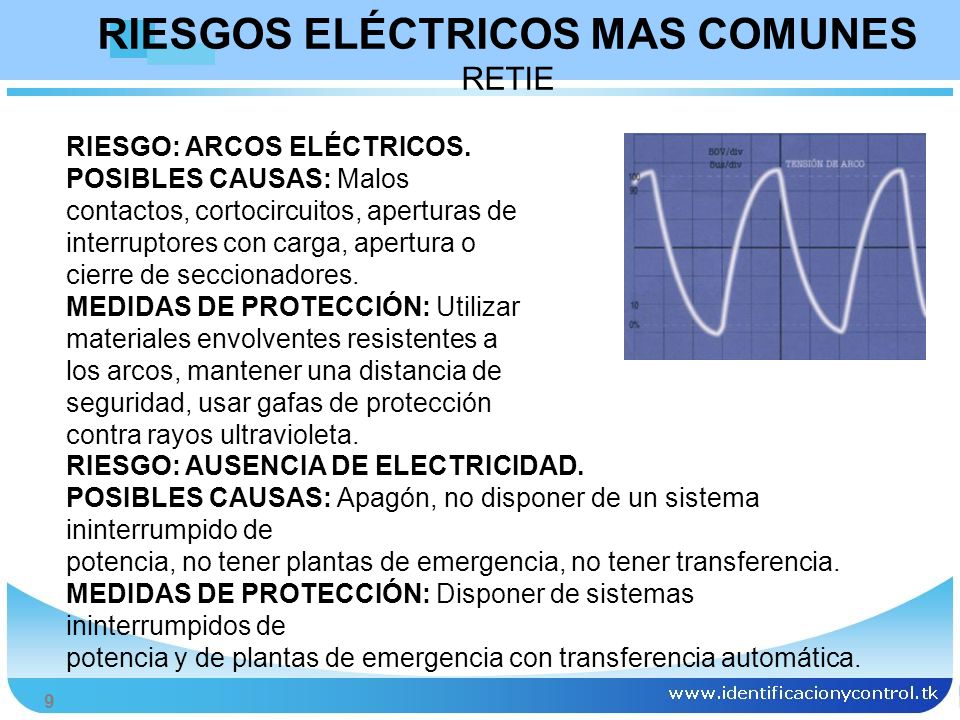

9 RIESGOS ELÉCTRICOS MAS COMUNES RETIE
RIESGO: ARCOS ELÉCTRICOS. POSIBLES CAUSAS: Malos contactos, cortocircuitos, aperturas de interruptores con carga, apertura o cierre de seccionadores. MEDIDAS DE PROTECCIÓN: Utilizar materiales envolventes resistentes a los arcos, mantener una distancia de seguridad, usar gafas de protección contra rayos ultravioleta. RIESGO: AUSENCIA DE ELECTRICIDAD. POSIBLES CAUSAS: Apagón, no disponer de un sistema ininterrumpido de potencia, no tener plantas de emergencia, no tener transferencia. MEDIDAS DE PROTECCIÓN: Disponer de sistemas ininterrumpidos de potencia y de plantas de emergencia con transferencia automática.

10 RIESGOS ELÉCTRICOS MAS COMUNES RETIE

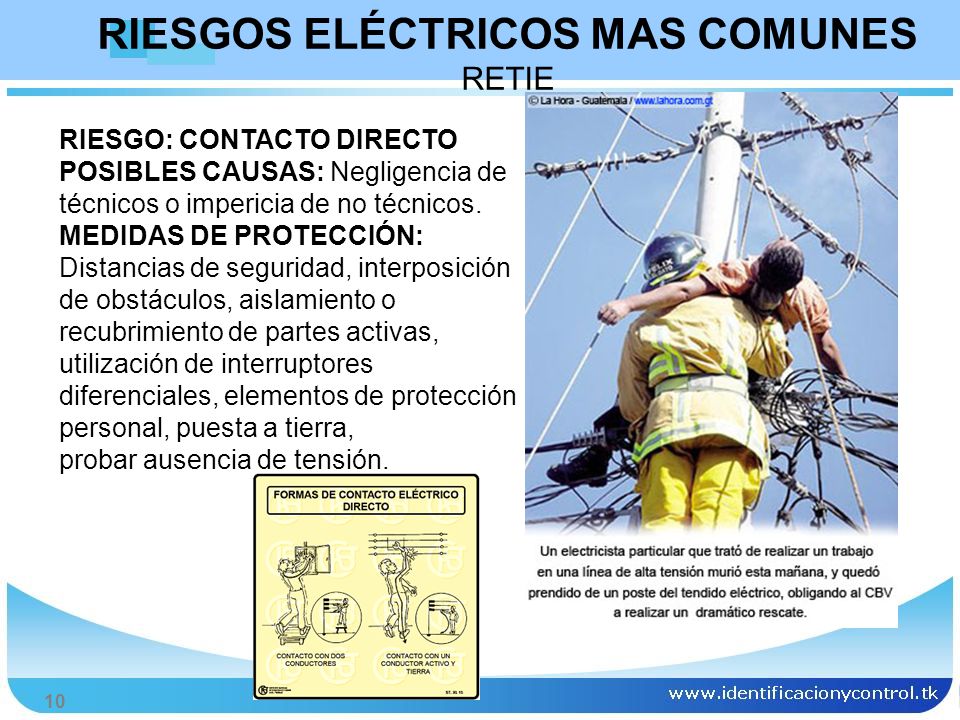

RIESGO: CONTACTO DIRECTO POSIBLES CAUSAS: Negligencia de técnicos o impericia de no técnicos. MEDIDAS DE PROTECCIÓN: Distancias de seguridad, interposición de obstáculos, aislamiento o recubrimiento de partes activas, utilización de interruptores diferenciales, elementos de protección personal, puesta a tierra, probar ausencia de tensión.

11 RIESGOS ELÉCTRICOS MAS COMUNES RETIE

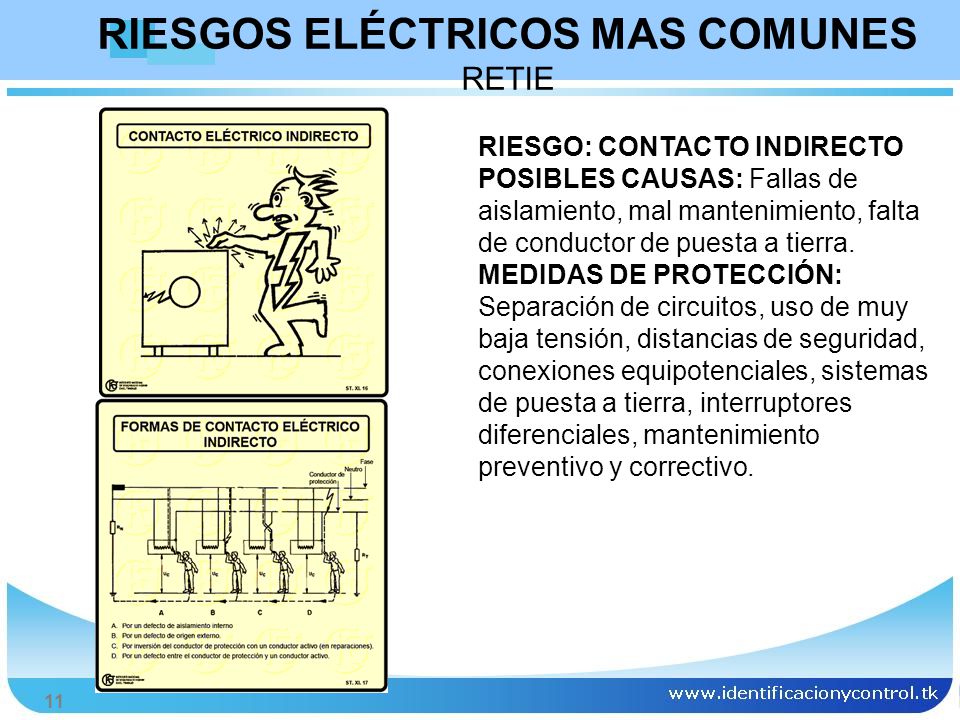

RIESGO: CONTACTO INDIRECTO POSIBLES CAUSAS: Fallas de aislamiento, mal mantenimiento, falta de conductor de puesta a tierra. MEDIDAS DE PROTECCIÓN: Separación de circuitos, uso de muy baja tensión, distancias de seguridad, conexiones equipotenciales, sistemas de puesta a tierra, interruptores diferenciales, mantenimiento preventivo y correctivo.

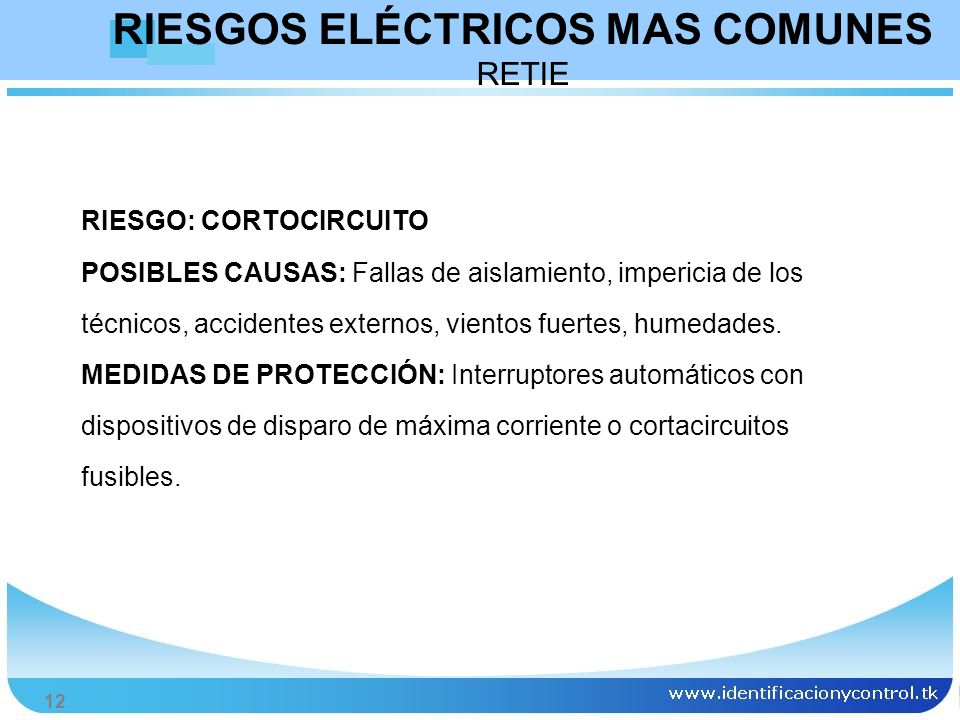

12 RIESGOS ELÉCTRICOS MAS COMUNES RETIE
RIESGO: CORTOCIRCUITO POSIBLES CAUSAS: Fallas de aislamiento, impericia de los técnicos, accidentes externos, vientos fuertes, humedades. MEDIDAS DE PROTECCIÓN: Interruptores automáticos con dispositivos de disparo de máxima corriente o cortacircuitos fusibles.

13 RIESGOS ELÉCTRICOS MAS COMUNES RETIE
RIESGO: ELECTRICIDAD ESTÁTICA POSIBLES CAUSAS: Unión y separación constante de materiales como aislantes, conductores, sólidos o gases con la presencia de un aislante. MEDIDAS DE PROTECCIÓN: Sistemas de puesta a tierra, conexiones equipotenciales, aumento de la humedad relativa, ionización del ambiente, eliminadores eléctricos y radiactivos, pisos conductivos. La electricidad estática es un fenómeno que se debe a una acumulación de cargas eléctricas en un objeto. Esta acumulación puede dar lugar a una descarga eléctrica cuando dicho objeto se pone en contacto con otro.

14 RIESGOS ELÉCTRICOS MAS COMUNES RETIE

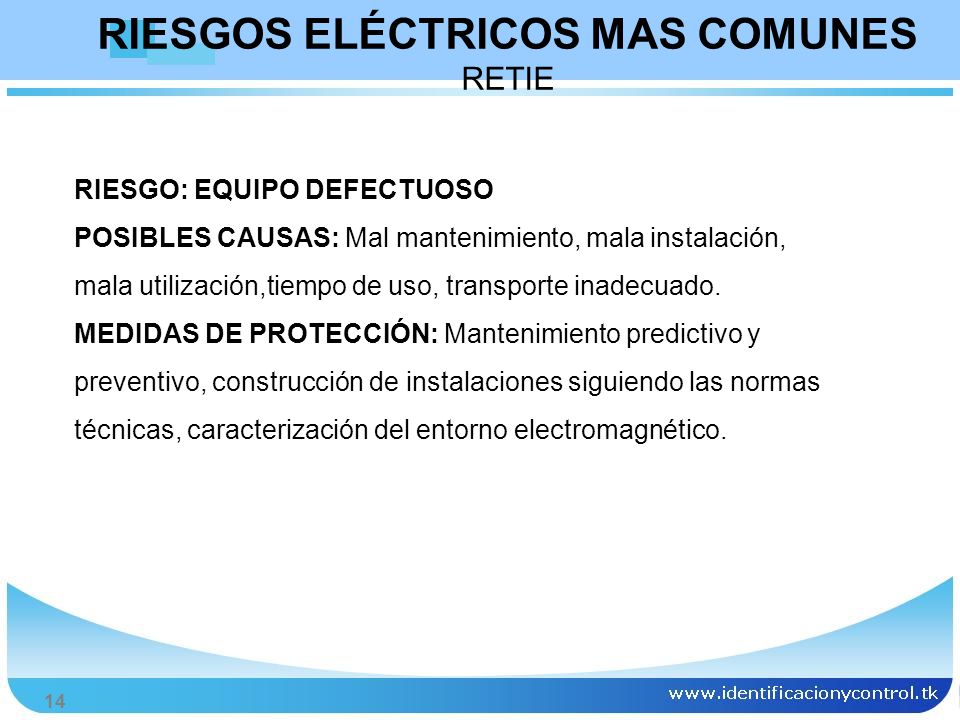

RIESGO: EQUIPO DEFECTUOSO POSIBLES CAUSAS: Mal mantenimiento, mala instalación, mala utilización,tiempo de uso, transporte inadecuado. MEDIDAS DE PROTECCIÓN: Mantenimiento predictivo y preventivo, construcción de instalaciones siguiendo las normas técnicas, caracterización del entorno electromagnético.

15 RIESGOS ELÉCTRICOS MAS COMUNES RETIE
RIESGO: RAYOS POSIBLES CAUSAS: Fallas en el diseño, construcción, operación, mantenimiento del sistema de protección. MEDIDAS DE PROTECCIÓN: Pararrayos, bajantes, puestas a tierra, equipotencialización, apantallamientos, topología de cableados. Además suspender actividades de alto riesgo, cuando se tenga personal al aire libre.

16 RIESGOS ELÉCTRICOS MAS COMUNES RETIE

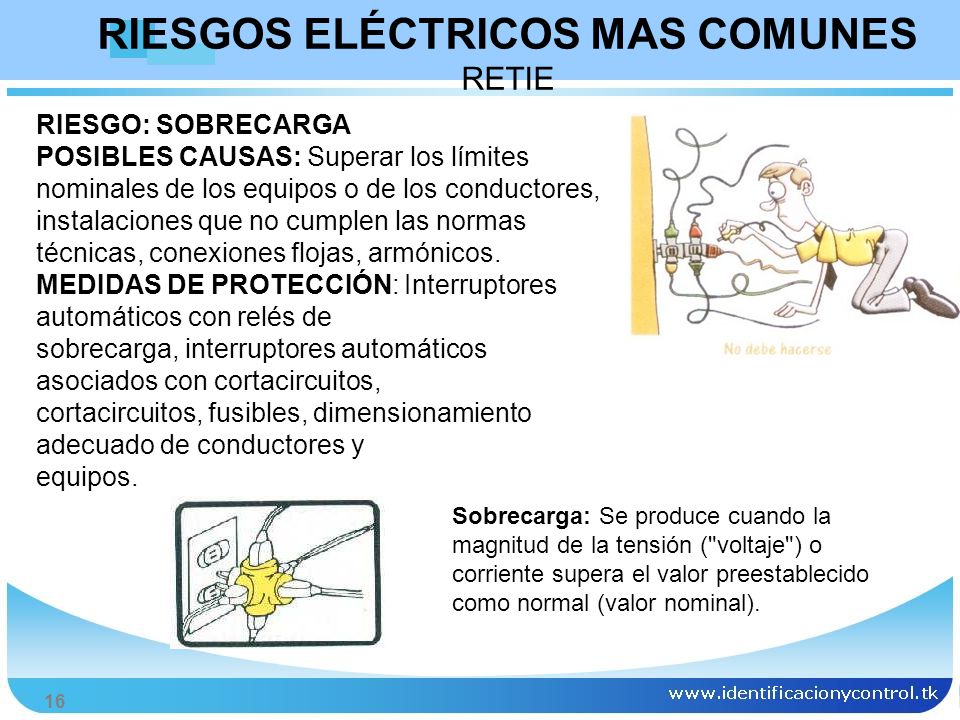

RIESGO: SOBRECARGA POSIBLES CAUSAS: Superar los límites nominales de los equipos o de los conductores, instalaciones que no cumplen las normas técnicas, conexiones flojas, armónicos. MEDIDAS DE PROTECCIÓN: Interruptores automáticos con relés de sobrecarga, interruptores automáticos asociados con cortacircuitos, cortacircuitos, fusibles, dimensionamiento adecuado de conductores y equipos. Sobrecarga: Se produce cuando la magnitud de la tensión ("voltaje") o corriente supera el valor preestablecido como normal (valor nominal).

17 RIESGOS ELÉCTRICOS MAS COMUNES RETIE

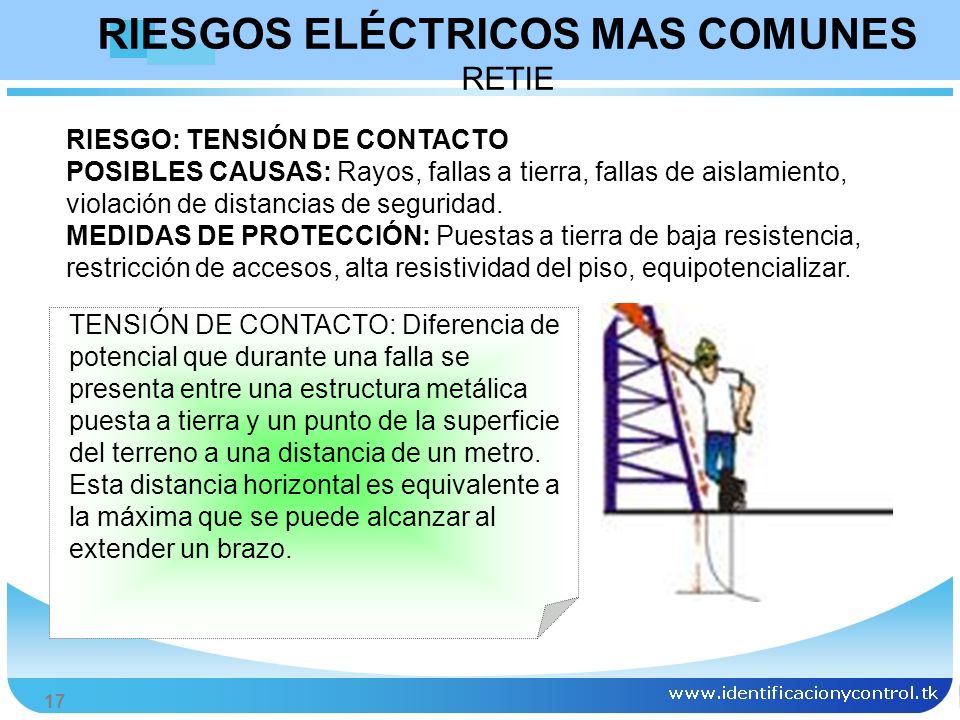

RIESGO: TENSIÓN DE CONTACTO POSIBLES CAUSAS: Rayos, fallas a tierra, fallas de aislamiento, violación de distancias de seguridad. MEDIDAS DE PROTECCIÓN: Puestas a tierra de baja resistencia, restricción de accesos, alta resistividad del piso, equipotencializar. TENSIÓN DE CONTACTO: Diferencia de potencial que durante una falla se presenta entre una estructura metálica puesta a tierra y un punto de la superficie del terreno a una distancia de un metro. Esta distancia horizontal es equivalente a la máxima que se puede alcanzar al extender un brazo.

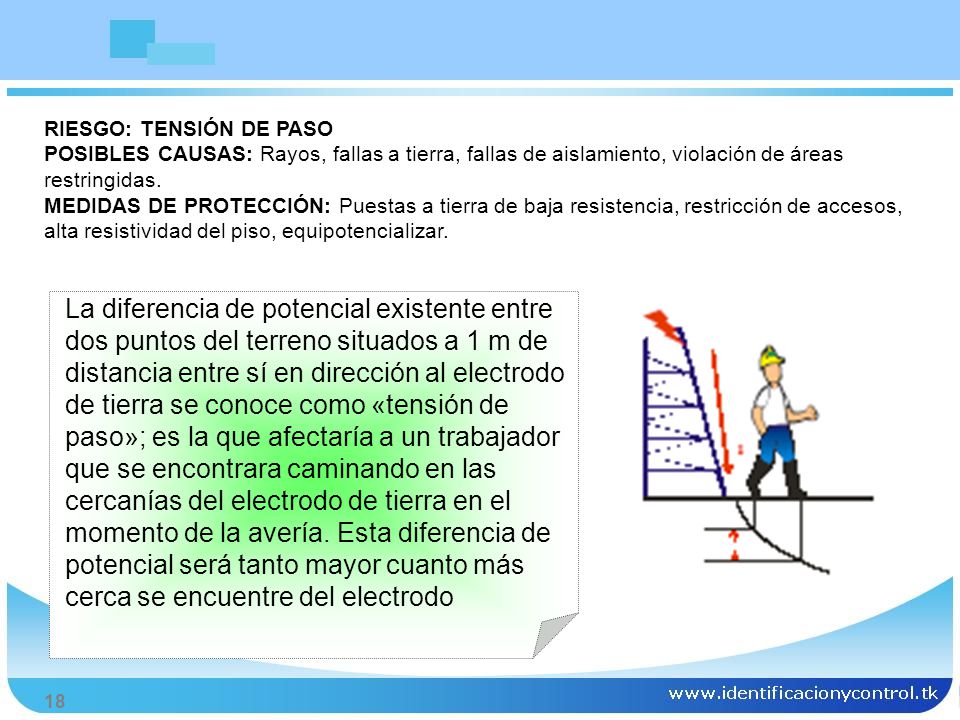

18 RIESGO: TENSIÓN DE PASO
POSIBLES CAUSAS: Rayos, fallas a tierra, fallas de aislamiento, violación de áreas restringidas. MEDIDAS DE PROTECCIÓN: Puestas a tierra de baja resistencia, restricción de accesos, alta resistividad del piso, equipotencializar. La diferencia de potencial existente entre dos puntos del terreno situados a 1 m de distancia entre sí en dirección al electrodo de tierra se conoce como «tensión de paso»; es la que afectaría a un trabajador que se encontrara caminando en las cercanías del electrodo de tierra en el momento de la avería. Esta diferencia de potencial será tanto mayor cuanto más cerca se encuentre del electrodo

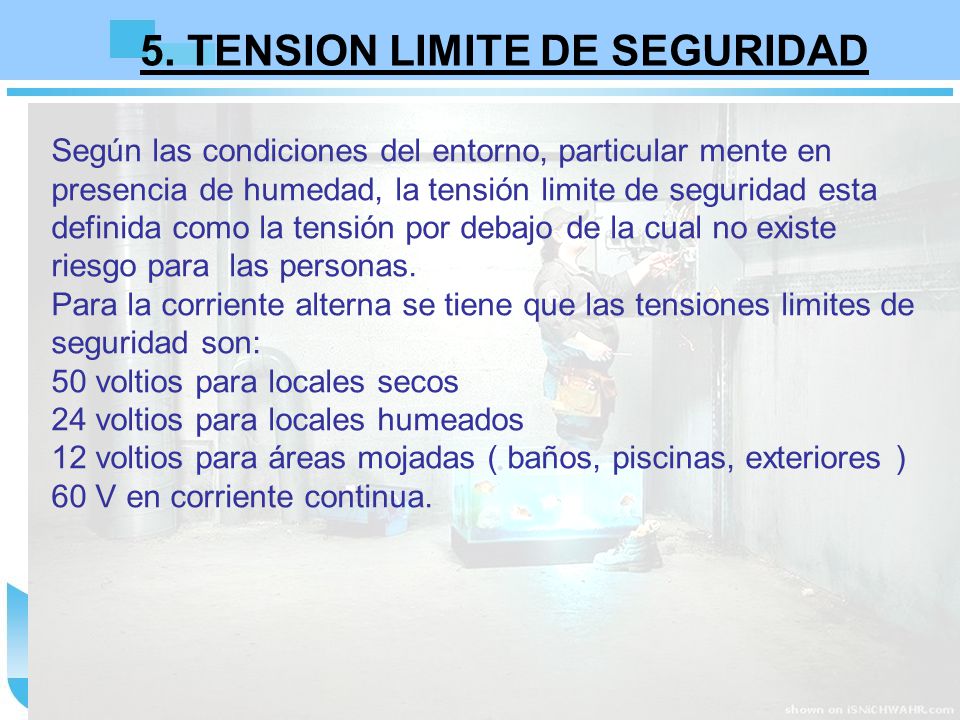

19 5. TENSION LIMITE DE SEGURIDAD
Según las condiciones del entorno, particular mente en presencia de humedad, la tensión limite de seguridad esta definida como la tensión por debajo de la cual no existe riesgo para las personas. Para la corriente alterna se tiene que las tensiones limites de seguridad son: 50 voltios para locales secos 24 voltios para locales humeados 12 voltios para áreas mojadas ( baños, piscinas, exteriores ) 60 V en corriente continua.

20 Tensión Nominal entre fases (Kilovoltios)
6. DISTANCIAS MINIMAS DE SEGURIDAD Cuando se trabaja en proximidades de líneas energizadas se deben conservar las siguientes distancias mínimas de seguridad de acuerdo al nivel de voltaje de la línea Tensión Nominal entre fases (Kilovoltios) Distancia Mínima (metros) Hasta 1 0.8 7.62 – 13.8 0.95 1.1 44 1.2 57 – 66 1.4 110 –115 1.8 220 –230 3 500 5

21 DISTANCIAS MINIMAS DE SEGURIDAD
Distancia mínima de seguridad Se observa al trabajador usando una vara especialmente aislada Llamada Pértiga

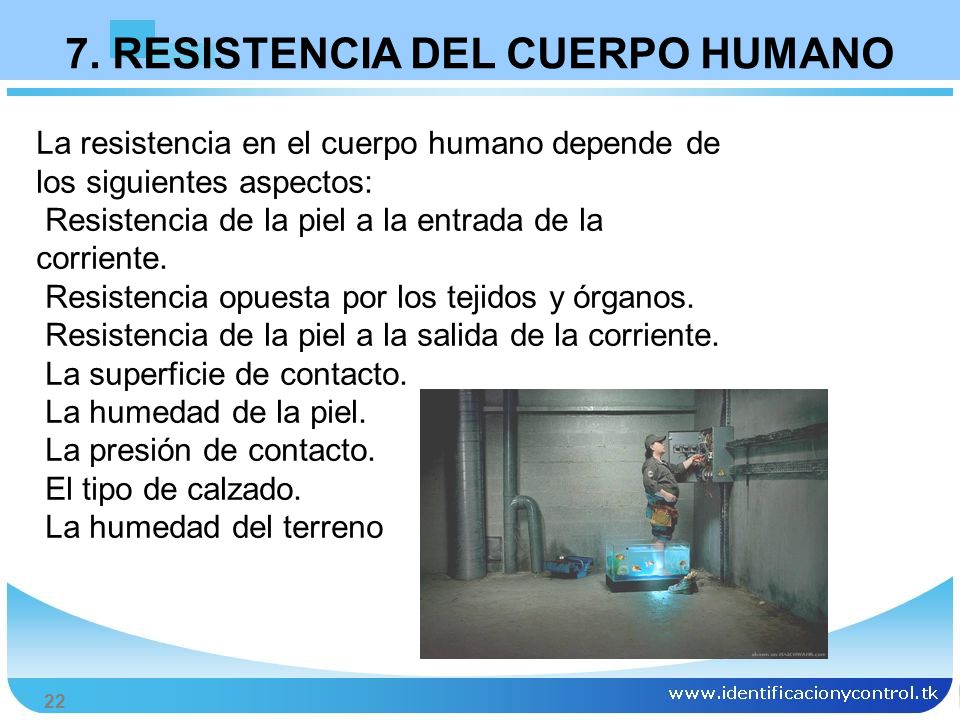

22 7. RESISTENCIA DEL CUERPO HUMANO
La resistencia en el cuerpo humano depende de los siguientes aspectos: Resistencia de la piel a la entrada de la corriente. Resistencia opuesta por los tejidos y órganos. Resistencia de la piel a la salida de la corriente. La superficie de contacto. La humedad de la piel. La presión de contacto. El tipo de calzado. La humedad del terreno

23 8. EFECTOS DE LA CORRIENTE ELÉCTRICA
ALTERNA DE ALTA FRECUENCIA QUEMADURAS TRANSTORNOS INTERNOS MALESTAR GENERAL ELECTROLISIS DE LA SANGRE (EMBOLIA) CONTINUA

24 EFECTOS DE LA CORRIENTE ELÉCTRICA c
INTENSIDAD 50-60Hz (mA) DURACION CHOQUE ELEC. EFECTO 0-1 Independiente Umbral de persepción. No se siente 1-15 Cosquilleo, hasta imposibilidad de soltarse 15-25 Minutos Contracción de brazos, difícil respiración, aumento presión arterial, fibrilación ventricular 50-200 Mas de un ciclo cardiaco Fibrilación ventricular. Fuerte contracción muscular, inconciencia, marcas visibles Por encima de 200 Menos de un ciclo cardiaco Fibrilación ventricular, inconciencia Más de un ciclo cardiaco Paro cardiaco Marcas visibles quemaduras

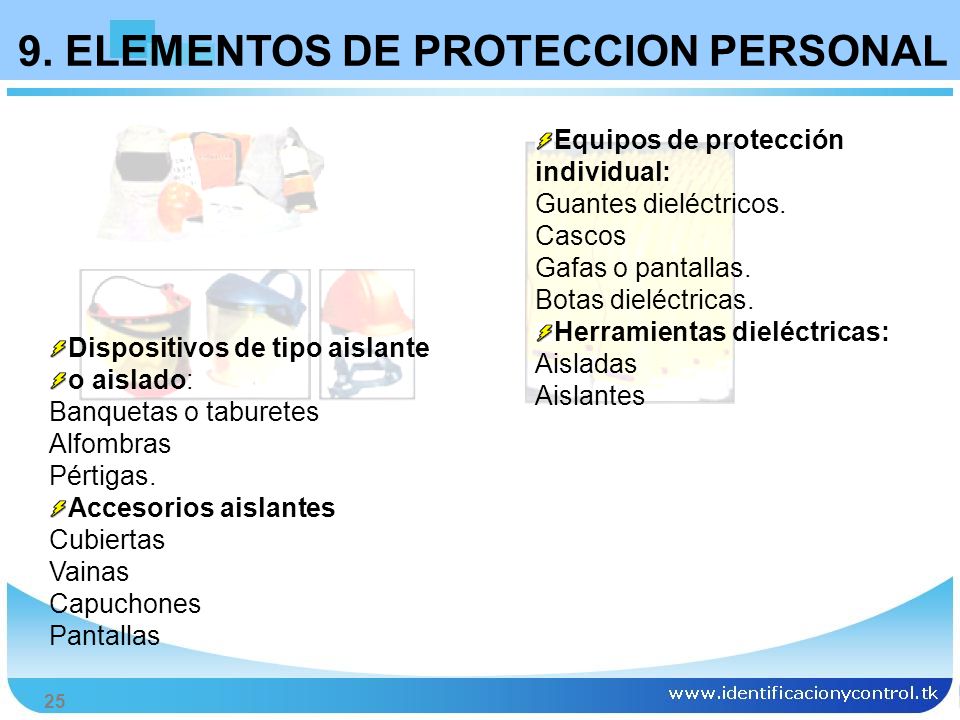

25 9. ELEMENTOS DE PROTECCION PERSONAL
Equipos de protección individual: Guantes dieléctricos. Cascos Gafas o pantallas. Botas dieléctricas. Herramientas dieléctricas: Aisladas Aislantes Dispositivos de tipo aislante o aislado: Banquetas o taburetes Alfombras Pértigas. Accesorios aislantes Cubiertas Vainas Capuchones Pantallas

26 10. MEDIDAS BASICAS DE PREVENSIÓN
No realice trabajos eléctricos si no ha sido capacitado o autorizado. Cuidado con las líneas eléctricas. Mantenga las distancia de seguridad. Vigila que el entorno sea seguro. En lugares mojados o metálicos utilice solo aparatos eléctricos portátiles a pequeñas tensiones de seguridad. Utiliza equipos y medios de protección personal normalizados.

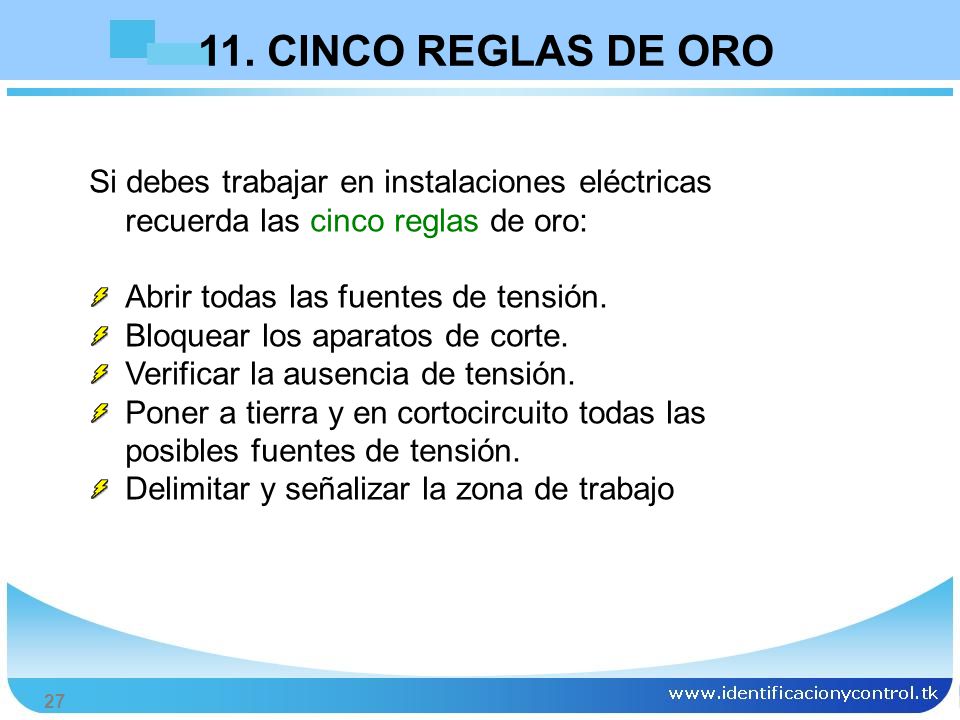

27 11. CINCO REGLAS DE ORO Si debes trabajar en instalaciones eléctricas recuerda las cinco reglas de oro: Abrir todas las fuentes de tensión. Bloquear los aparatos de corte. Verificar la ausencia de tensión. Poner a tierra y en cortocircuito todas las posibles fuentes de tensión. Delimitar y señalizar la zona de trabajo

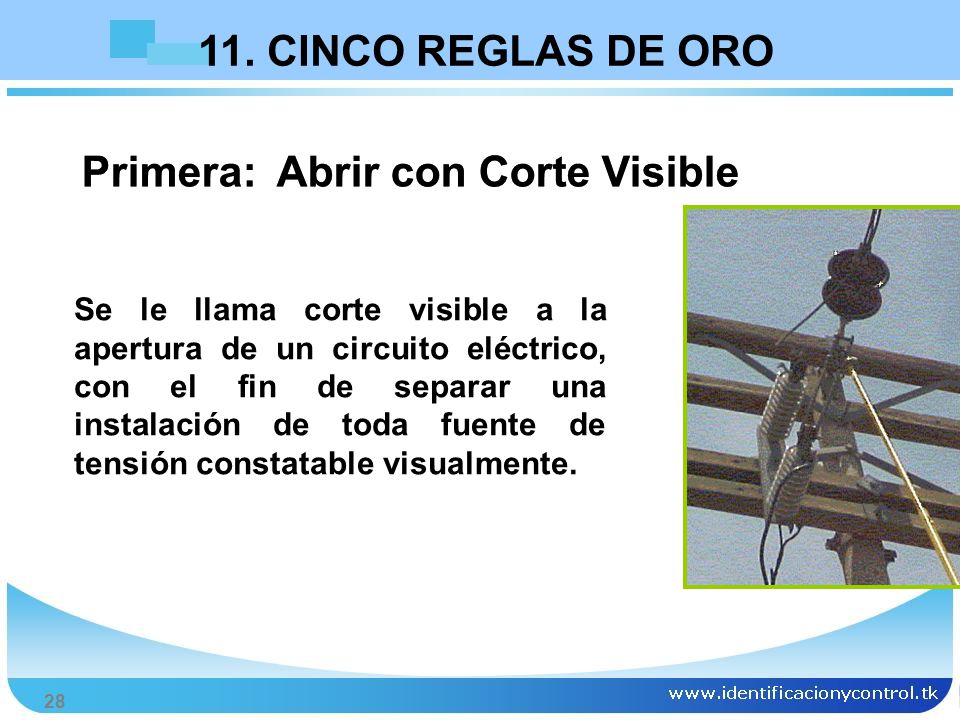

28 Primera: Abrir con Corte Visible
11. CINCO REGLAS DE ORO Primera: Abrir con Corte Visible Se le llama corte visible a la apertura de un circuito eléctrico, con el fin de separar una instalación de toda fuente de tensión constatable visualmente.

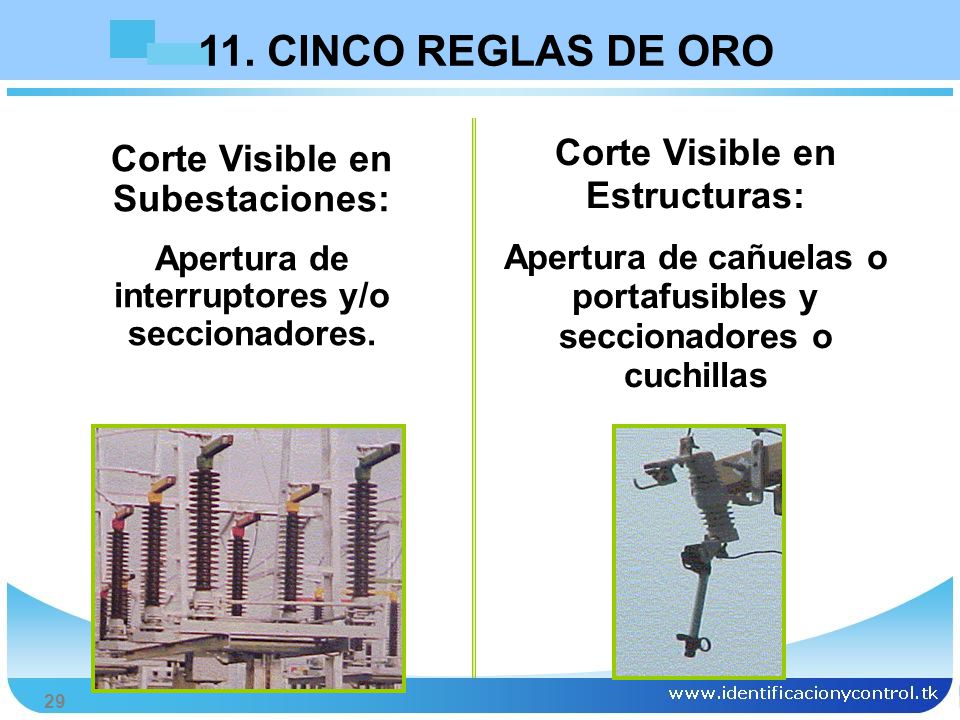

29 11. CINCO REGLAS DE ORO Corte Visible en Estructuras:
Apertura de cañuelas o portafusibles y seccionadores o cuchillas Corte Visible en Subestaciones: Apertura de interruptores y/o seccionadores.

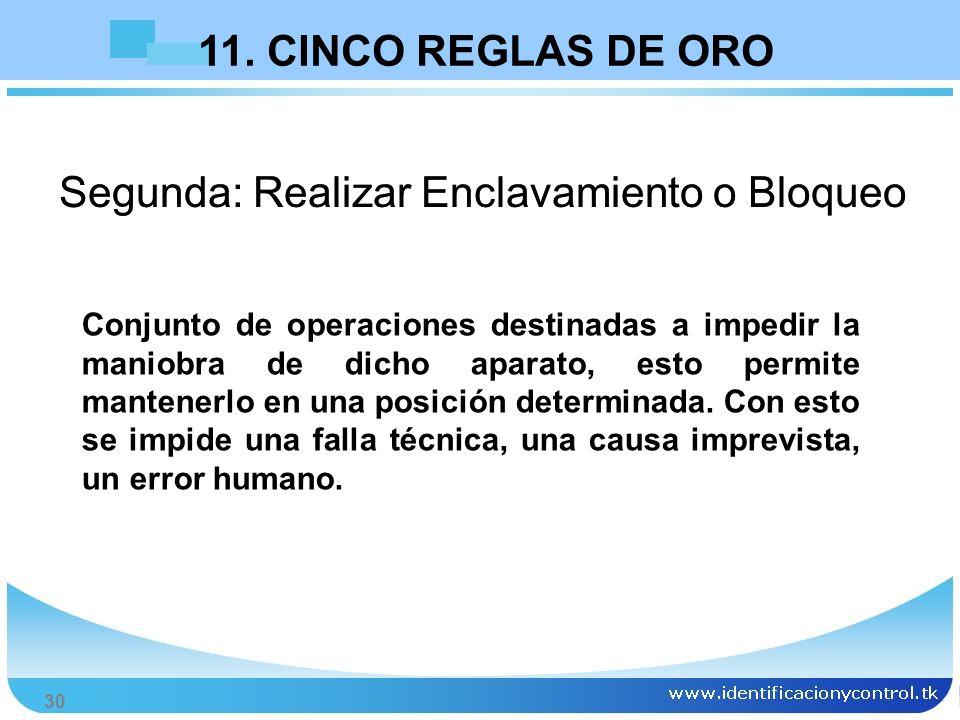

30 Segunda: Realizar Enclavamiento o Bloqueo
11. CINCO REGLAS DE ORO Segunda: Realizar Enclavamiento o Bloqueo Conjunto de operaciones destinadas a impedir la maniobra de dicho aparato, esto permite mantenerlo en una posición determinada. Con esto se impide una falla técnica, una causa imprevista, un error humano.

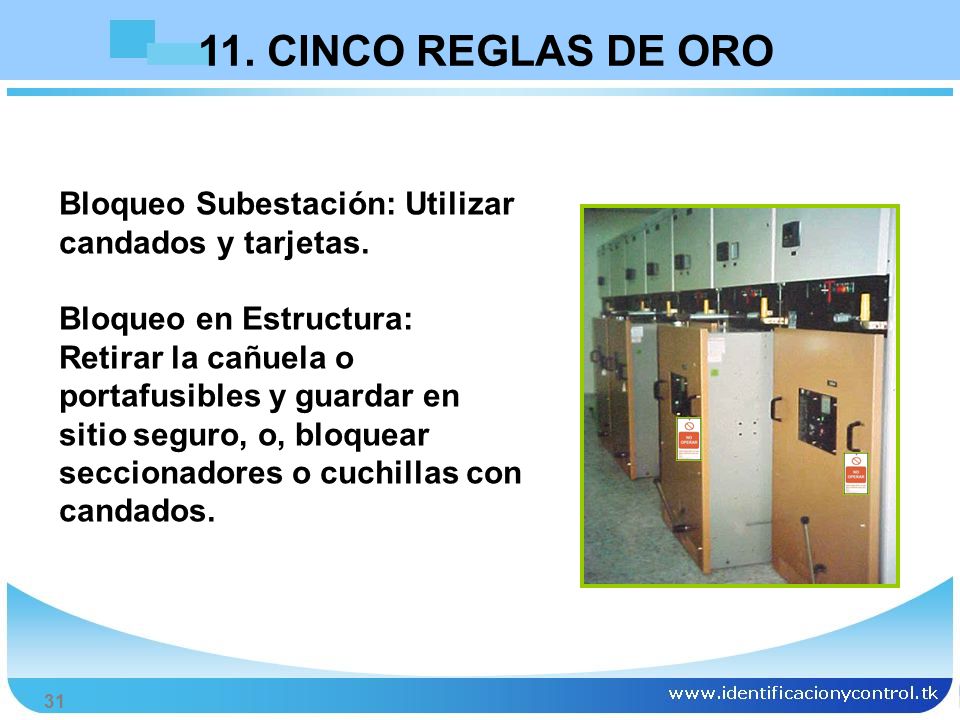

31 11. CINCO REGLAS DE ORO Bloqueo Subestación: Utilizar candados y tarjetas. Bloqueo en Estructura: Retirar la cañuela o portafusibles y guardar en sitio seguro, o, bloquear seccionadores o cuchillas con candados.

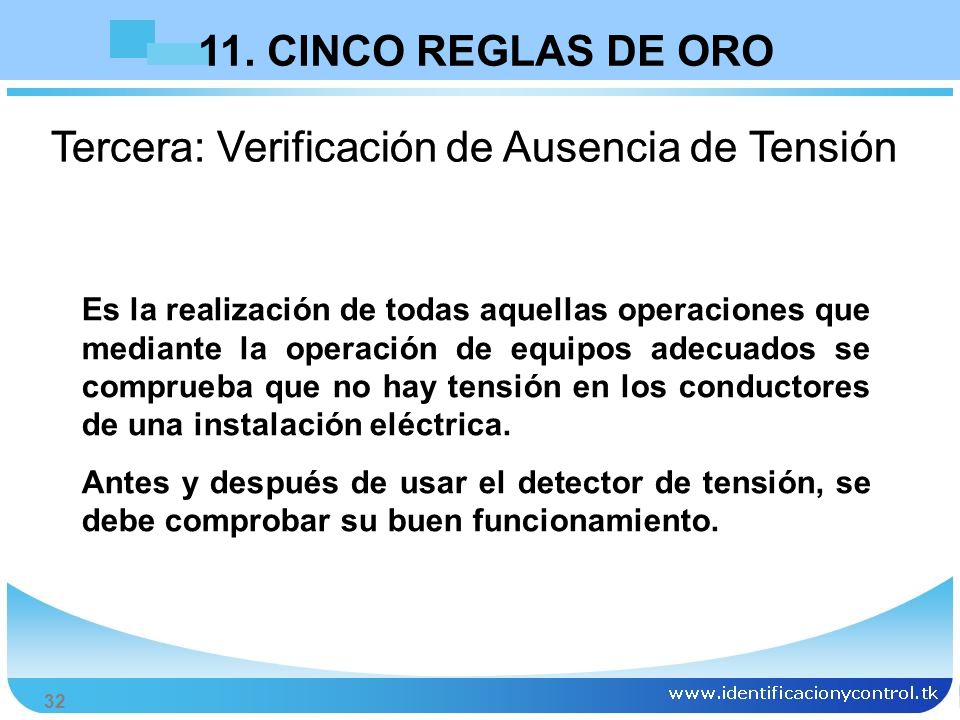

32 Tercera: Verificación de Ausencia de Tensión
11. CINCO REGLAS DE ORO Tercera: Verificación de Ausencia de Tensión Es la realización de todas aquellas operaciones que mediante la operación de equipos adecuados se comprueba que no hay tensión en los conductores de una instalación eléctrica. Antes y después de usar el detector de tensión, se debe comprobar su buen funcionamiento.

33 11. CINCO REGLAS DE ORO No podrá iniciar el trabajo hasta garantizar la ausencia de tensión. La prueba se hará utilizando guantes dieléctricos según tensión de trabajo y, la pértiga.

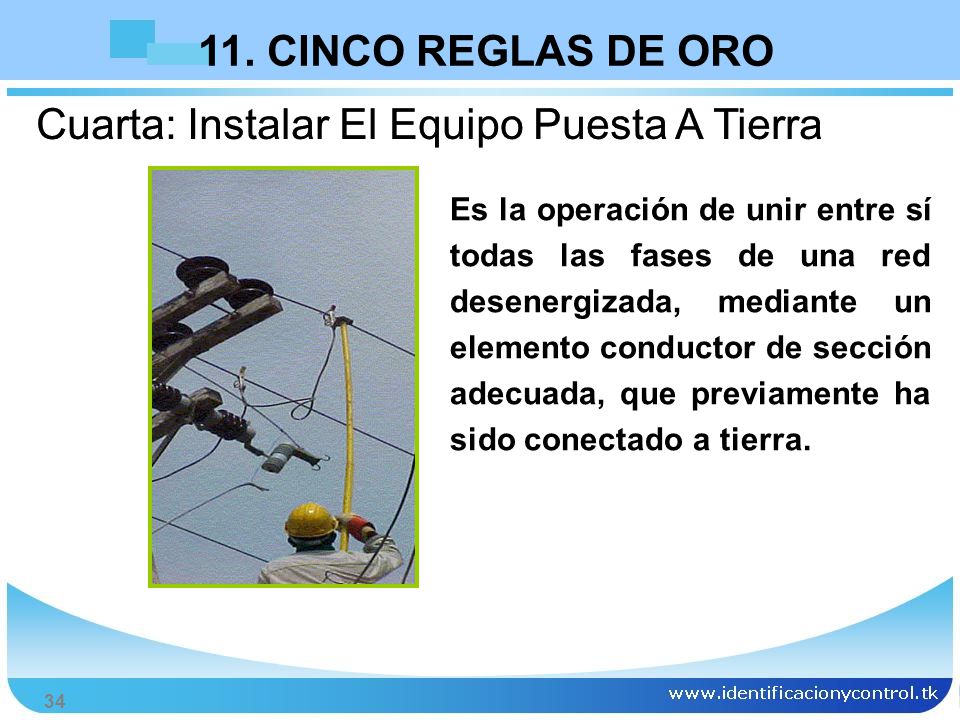

34 Cuarta: Instalar El Equipo Puesta A Tierra
11. CINCO REGLAS DE ORO Cuarta: Instalar El Equipo Puesta A Tierra Es la operación de unir entre sí todas las fases de una red desenergizada, mediante un elemento conductor de sección adecuada, que previamente ha sido conectado a tierra.

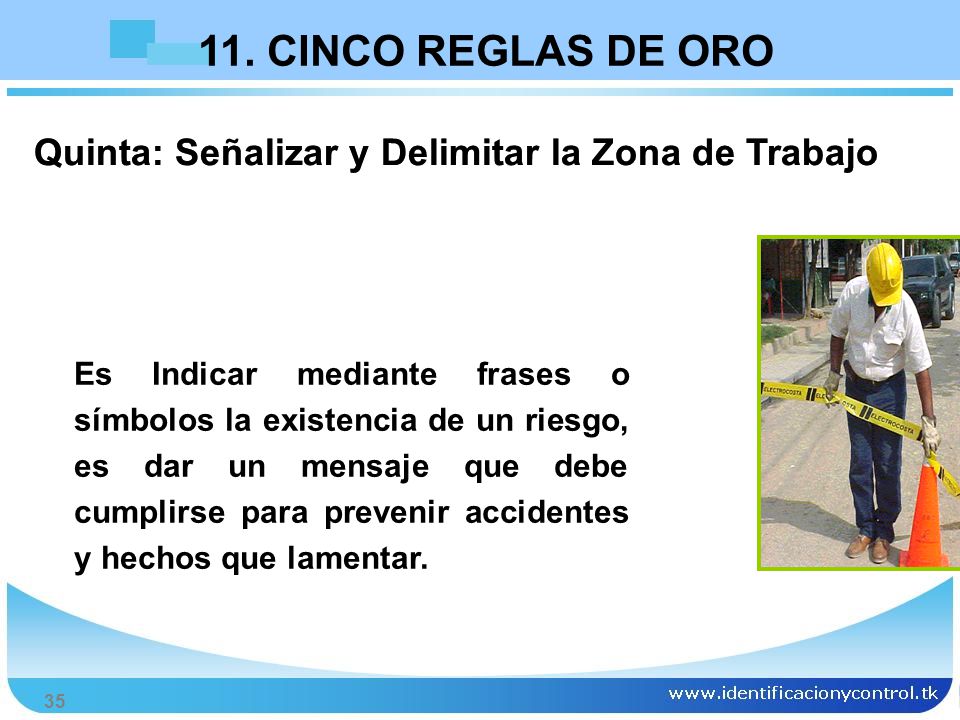

35 11. CINCO REGLAS DE ORO Quinta: Señalizar y Delimitar la Zona de Trabajo Es Indicar mediante frases o símbolos la existencia de un riesgo, es dar un mensaje que debe cumplirse para prevenir accidentes y hechos que lamentar.
