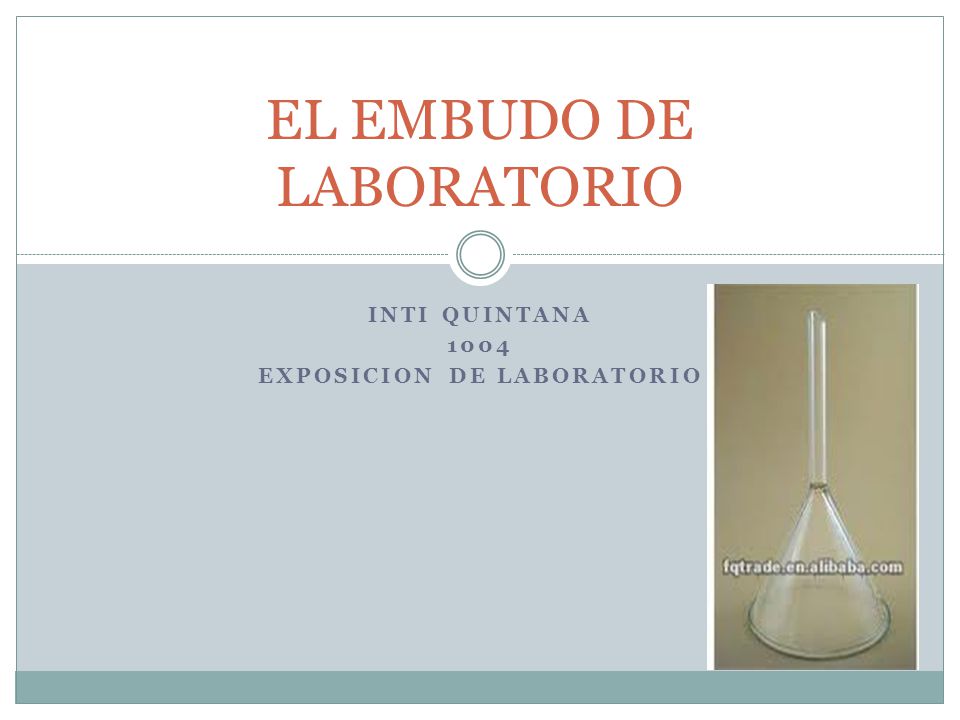

1 INTI QUINTANA 1004 EXPOSICION DE LABORATORIO EL EMBUDO DE LABORATORIO

2 DEFINICION El embudo es un instrumento empleado para canalizar líquidos y materiales sólidos granulares en recipientes con bocas estrechas. Es usado principalmente en cocinas, laboratorios, actividades de construcción, industria, etc.líquidos granulares

3 ESTRUCTURA Y MATERIAL El embudo tiene una forma de dos conos generalmente, en su parte superior el cono mayor es el encargado de recibir la entrada de los líquidos y el inferior es el encargado de canalizar a un recipiente el flujo proveniente de la parte superior, algunas veces la parte inferior es un cilindro. Los embudos suelen hacerse de plástico, vidrio, y otros materiales.conoslíquidoscilindroplásticovidrio

4 CLASES DE EMBUDO Embudos planos o de polvo, de diseño normal para operaciones básicas. Existen en varias dimensiones, con el cuello más largo o más corto.,con un cuello ancho y corto, es más apropiado para las materias sólidas, ya que no se obstruyen fácilmente. Embudo de filtración, de forma cónica y generalmente fabricados en vidrio. Los modelos para filtrado en frío poseen un tubo de salida, pero los modelos para filtración en caliente están hechos de vidrio pyrex y no poseen tubo de salida. [1] [2] Embudo de filtraciónvidrio vidrio pyrex [1] [2]

5 Embudo de adición o de goteo, que tiene una llave que permiten que el líquido sea añadido a un frasco lentamente. Embudo de adición o de goteo Embudo de decantación, en forma de pera, tienen un tapón en la boca superior y un cuello corto, con una llave de paso para el vertido controlado de líquidos. Estos se utilizan para decantar dos fluidos inmiscibles. Pueden estar graduados, aunque esto no es muy común. Se utilizan en la extracción líquido. Embudo de decantación llave de paso inmiscibles

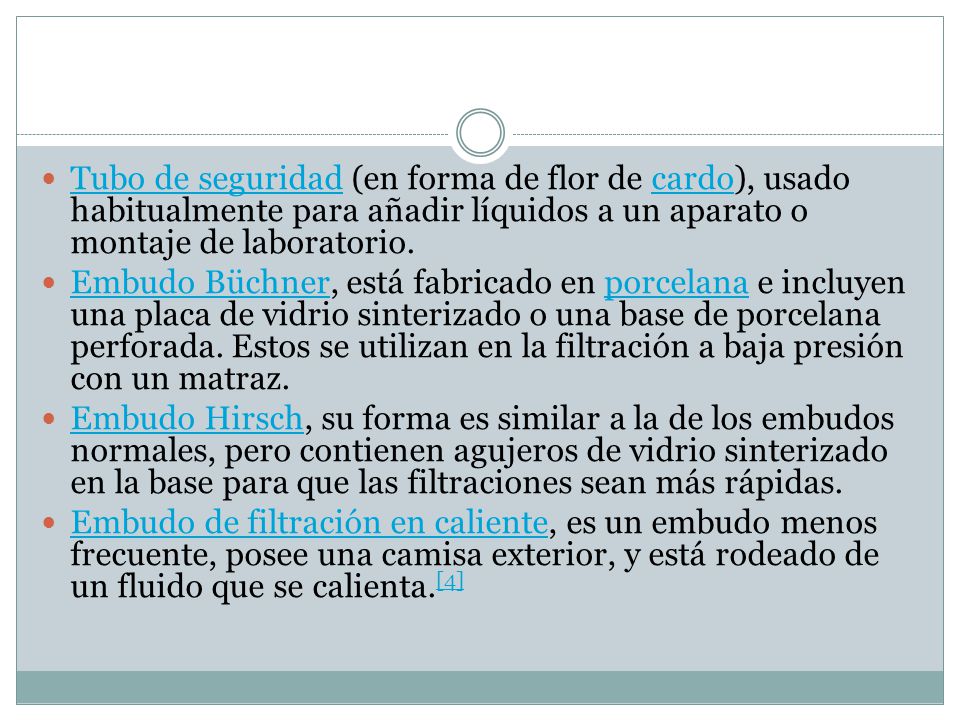

6 Tubo de seguridad (en forma de flor de cardo), usado habitualmente para añadir líquidos a un aparato o montaje de laboratorio. Tubo de seguridadcardo Embudo Büchner, está fabricado en porcelana e incluyen una placa de vidrio sinterizado o una base de porcelana perforada. Estos se utilizan en la filtración a baja presión con un matraz. Embudo Büchnerporcelana Embudo Hirsch, su forma es similar a la de los embudos normales, pero contienen agujeros de vidrio sinterizado en la base para que las filtraciones sean más rápidas. Embudo Hirsch Embudo de filtración en caliente, es un embudo menos frecuente, posee una camisa exterior, y está rodeado de un fluido que se calienta. [4] Embudo de filtración en caliente [4]

7 IMAGENES
