1 V CONGRESO INTERNACIONAL
SALTA 2011 TRABAJOS CON TENSIÓN Y SEGURIDAD EN TRANSMISIÓN Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA Y MANTENIMIENTO SIN TENSIÓN EN INSTALACIONES DE AT (V CITTES)

2 CAMBIO DE CRUCETA EMPRESA: EDESA S.A.
CONTRATISTA: SIN S.A. – LOS GUTIERREZ AUTOR: ING. MIRNO ARIEL NIEVA

3 SEÑALIZACIÓN DE ZONA DE TRABAJO Y PEDIDO DE LICENCIA AL CMD

4 COLOCACIÓN DE COBERTORES

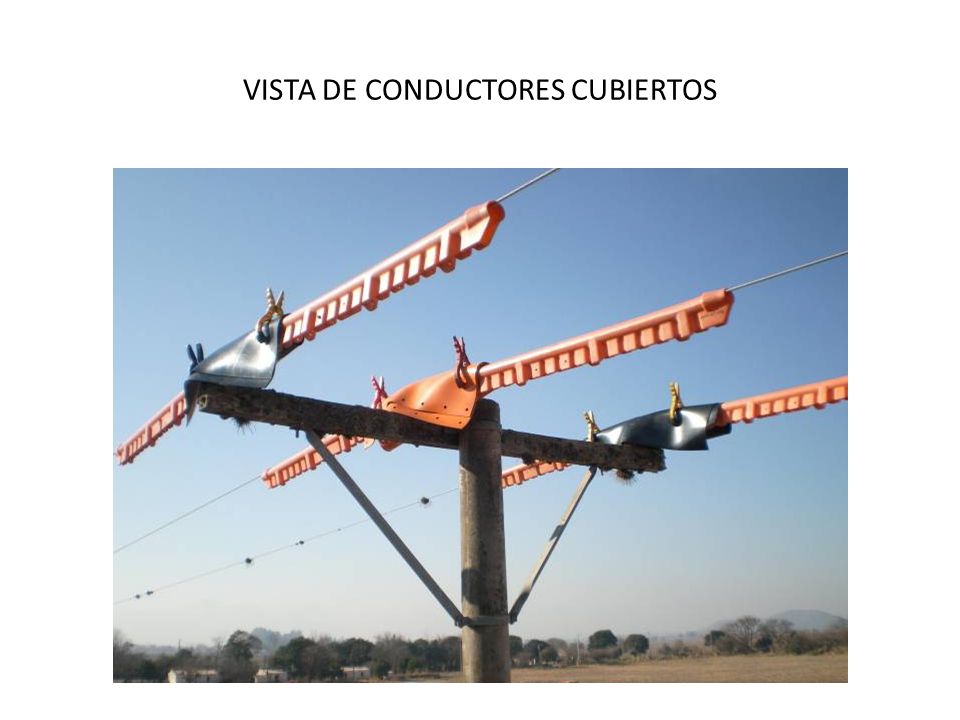

5 VISTA DE CONDUCTORES CUBIERTOS

6 COLOCACIÓN DE SOPORTE DE APAREJO

7 VISTA DE APAREJO Y CRUCETA A IZAR

8 IZADO DE CRUCETA

9 FIJACIÓN DE NUEVA CRUCETA

10 COLOCACIÓN DE BRAZOS DE CRUCETA NUEVA

11 VISTA DE CRUCETAS

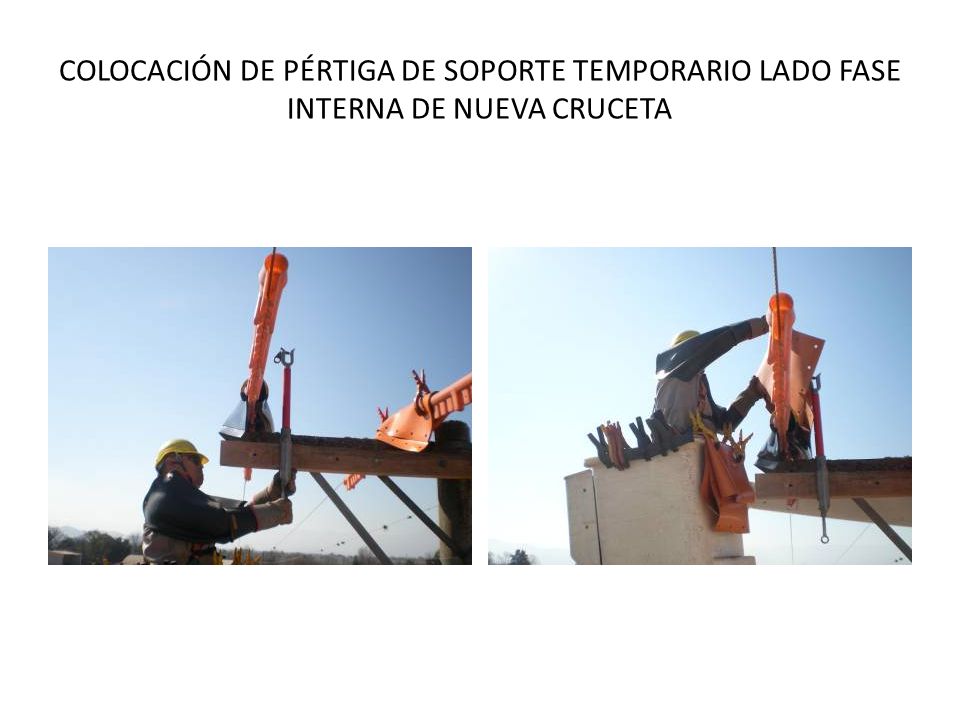

12 COLOCACIÓN DE PÉRTIGA DE SOPORTE TEMPORARIO LADO FASE INTERNA DE NUEVA CRUCETA

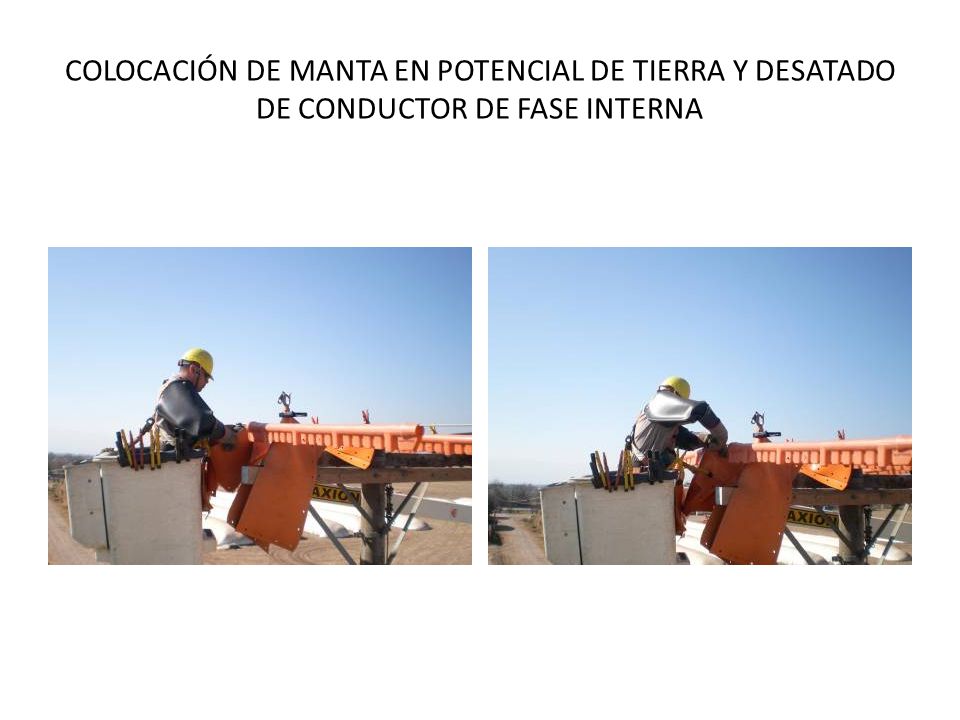

13 COLOCACIÓN DE MANTA EN POTENCIAL DE TIERRA Y DESATADO DE CONDUCTOR DE FASE INTERNA

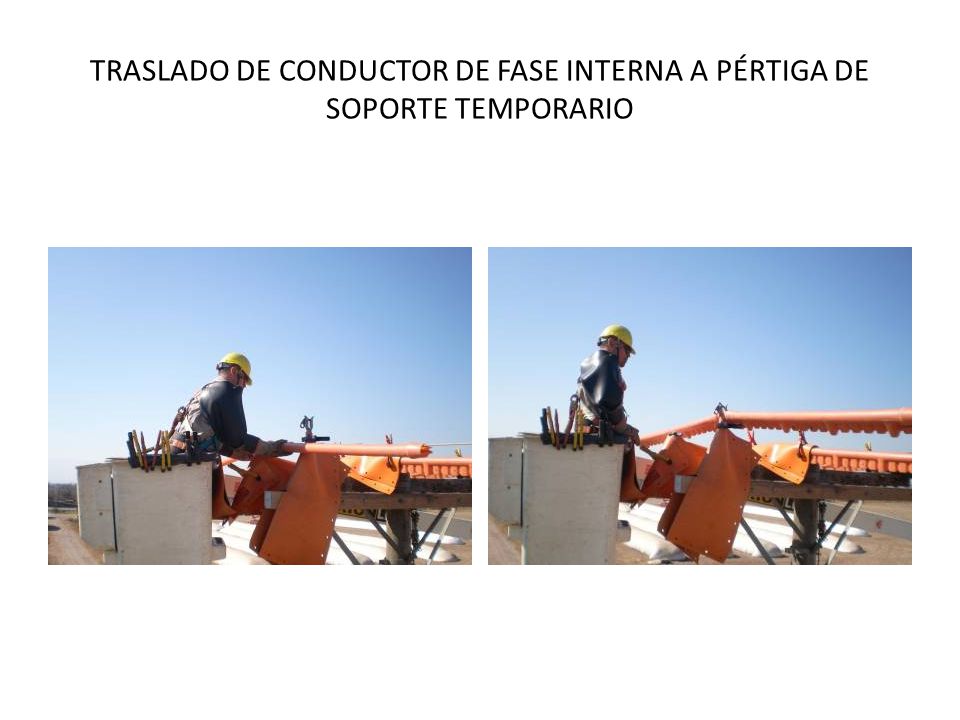

14 TRASLADO DE CONDUCTOR DE FASE INTERNA A PÉRTIGA DE SOPORTE TEMPORARIO

15 COLOCACIÓN DE MANTA EN FASE INTERNA Y RETIRO DE AISLADOR

16 COLOCACIÓN DE PÉRTIGA DE SOPORTE TEMPORARIO EN NUEVA CRUCETA LADO FASE CENTRAL

17 COLOCACIÓN DE MANTA Y DESATADO DE CONDUCTOR DE FASE CENTRAL

18 TRASLADO DE CONDUCTOR A PÉRTIGA DE SOPORTE TEMPORARIO

19 RETIRO DE AISLADOR DE AISLADOR DE FASE CENTRAL DE CRUCETA A REEMPLAZAR

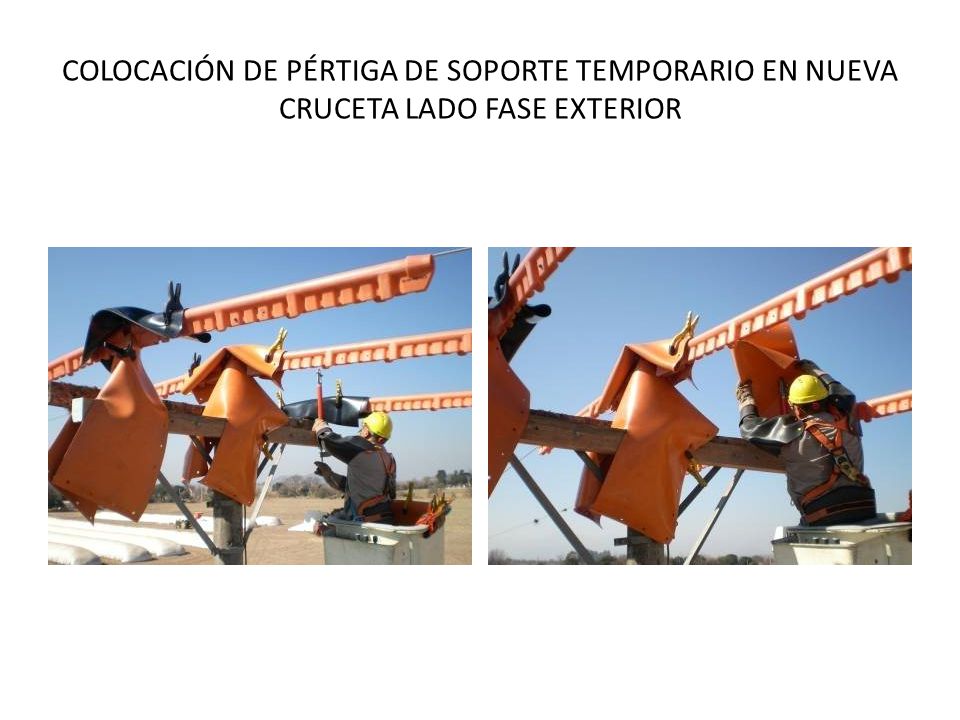

20 COLOCACIÓN DE PÉRTIGA DE SOPORTE TEMPORARIO EN NUEVA CRUCETA LADO FASE EXTERIOR

21 DESATADO DE CONDUCTOR DE FASE EXTERNA

22 TRASLADO DE CONDUCTOR A PÉRTIGA DE SOPORTE TEMPORARIO

23 COLOCACIÓN DE MANTA EN ZONA ENERGIZADA DE FASE EXTERNA

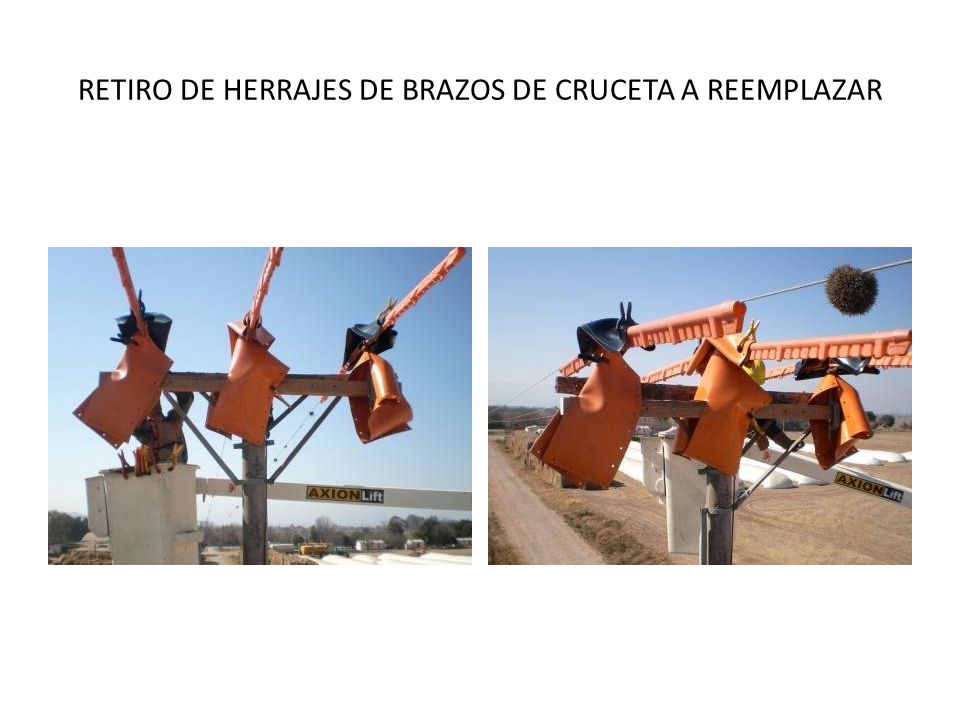

24 RETIRO DE HERRAJES DE BRAZOS DE CRUCETA A REEMPLAZAR

25 ARRIADO DE CRUCETA

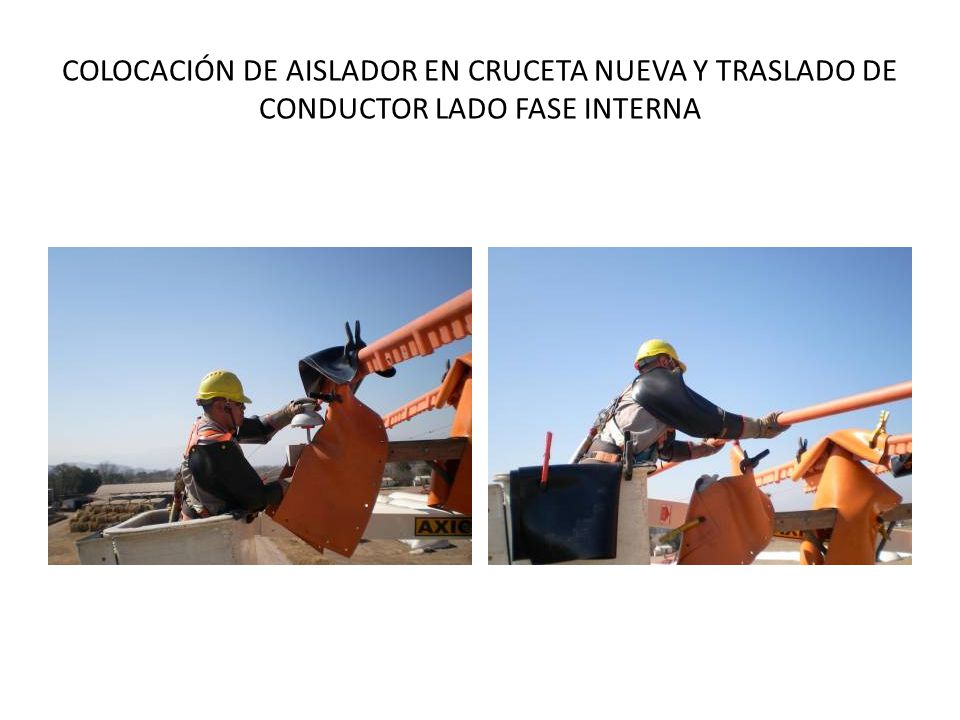

26 COLOCACIÓN DE AISLADOR EN CRUCETA NUEVA Y TRASLADO DE CONDUCTOR LADO FASE INTERNA

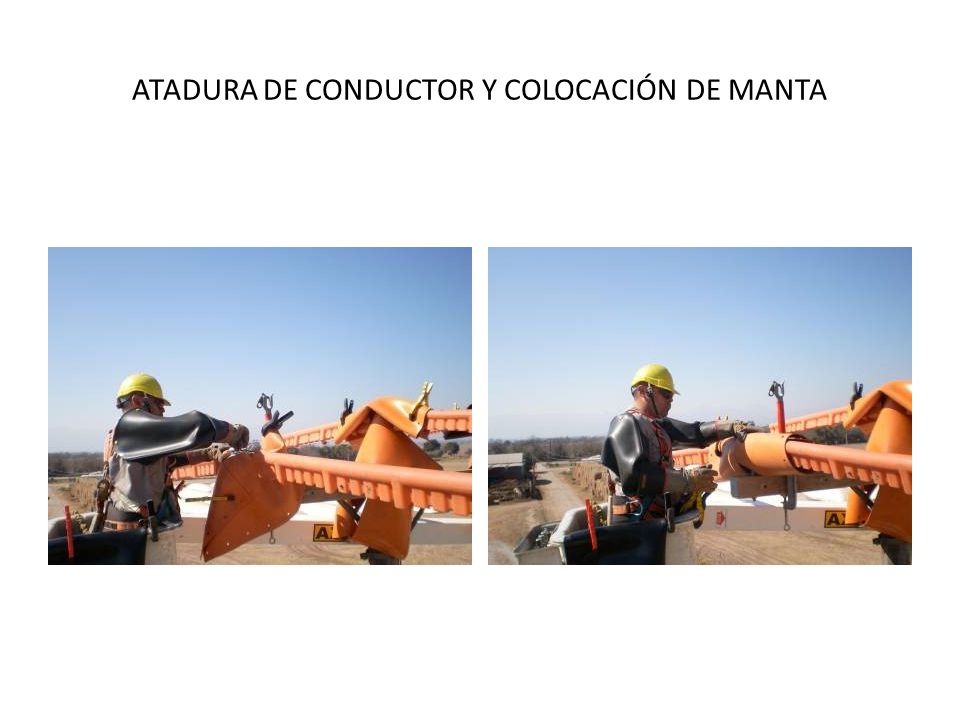

27 ATADURA DE CONDUCTOR Y COLOCACIÓN DE MANTA

28 RETIRO DE PÉRTIGA DE SOPORTE TEMPORARIO LADO FASE INTERNA

29 COLOCACIÓN DE AISLADOR EN CRUCETA NUEVA

30 TRASLADO DE CONDUCTOR DE FASE CENTRAL

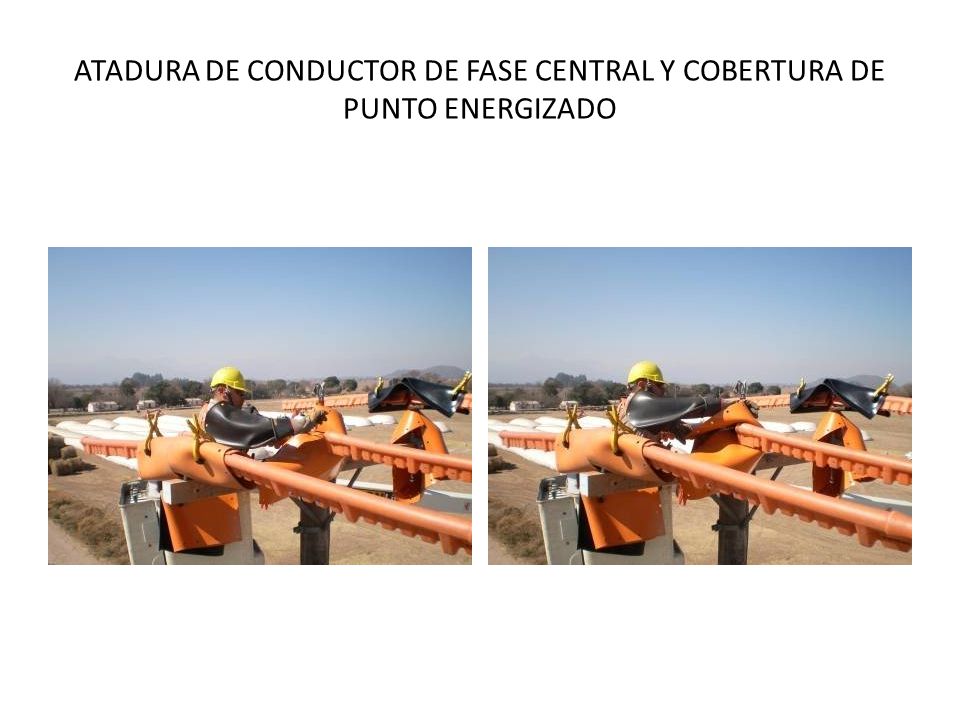

31 ATADURA DE CONDUCTOR DE FASE CENTRAL Y COBERTURA DE PUNTO ENERGIZADO

32 RETIRO DE PÉRTIGA DE SOPORTE TEMPORARIO

33 RETIRO DE COBERTURAS DE FASE INTERNA Y FASE CENTRAL

34 COLOCACIÓN DE AISLADOR EN CRUCETA NUEVA LADO FASE EXTERNA

35 RETIRO DE MANTA Y TRASLADODE CONDUCTOR DE FASE EXTERNA

36 ATADURA DE CONDUCTOR Y COBERTURA DE PUNTO ENERGIZADO

37 RETIRO DE PÉRTIGA DE SOPORTE TEMPORARIO

38 RETIRO DE COBERTURAS

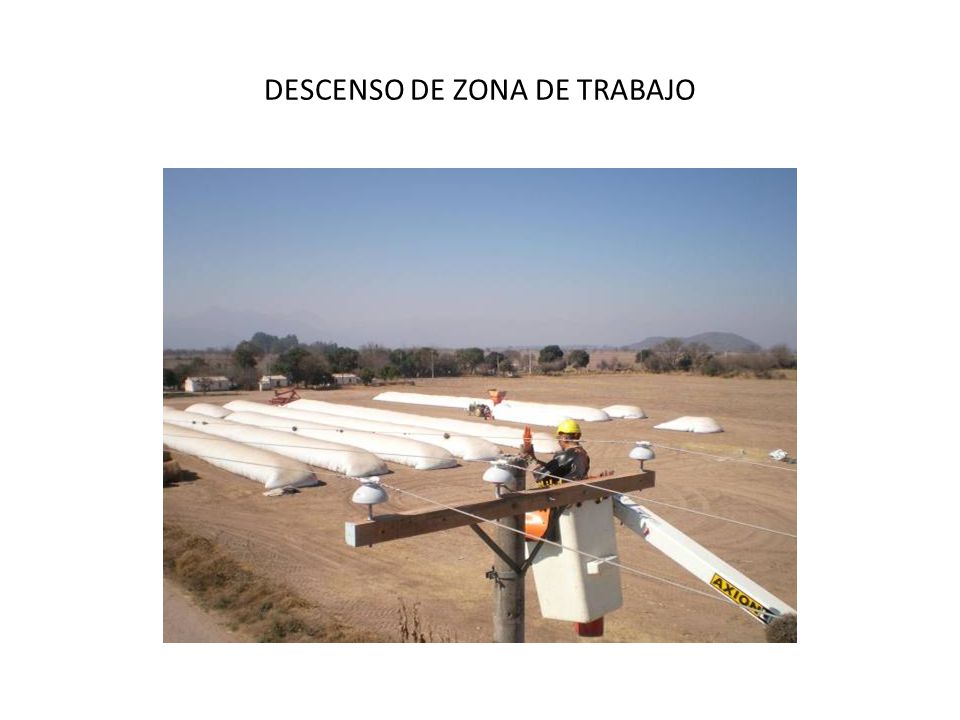

39 DESCENSO DE ZONA DE TRABAJO

40 COMUNICACIÓN AL CMD DE FINALIZACIÓN DE TRABAJO Y CIERRE DE LICENCIA

41 CONCLUSIONES CON ESTE MÉTODO DESARROLLADO POR EL PERSONAL DE TCT SE LOGRÓ REALIZAR LA TAREA EN FORMA SEGURA Y EN TIEMPO RAZONABLE, ES UNA ALTERNATIVA QUE SE ADAPTA A NUESTRO EQUIPAMIENTO Y REEMPLAZA EL MÉTODO TRADICIONAL DE EMPLEO DE CRUCETA AUXILIAR POR LAS PÉRTIGAS DE SOPORTE TEMPORARIO, HACIENDO USO EFICIENTE DE LOS RECURSOS DISPONIBLES, E INCENTIVANDO LA PARTICIPACIÓN DEL PERSONAL EN BUSCA DE SOLUCIONES
