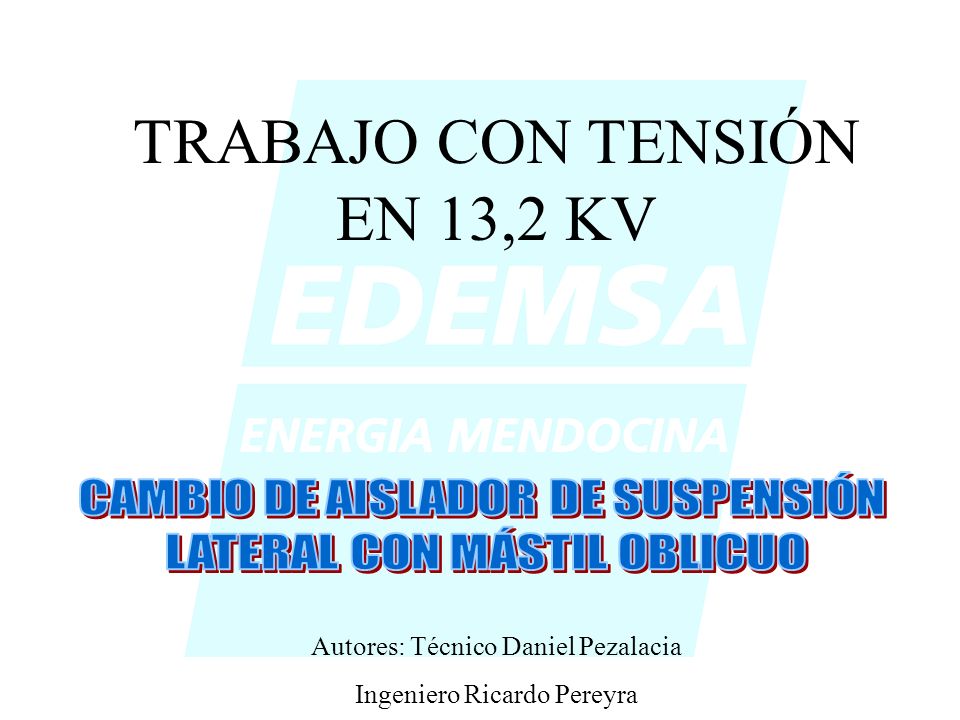

TRABAJO CON TENSIÓN EN 13,2 KV
CAMBIO DE AISLADOR DE SUSPENSIÓN LATERAL CON MÁSTIL OBLICUO Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
2

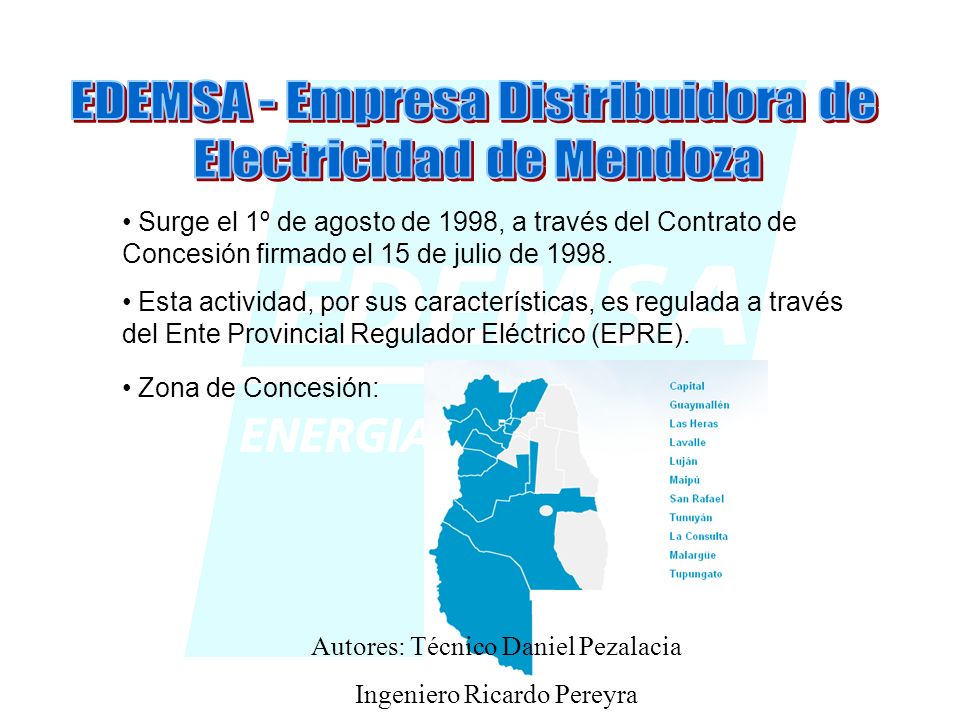

EDEMSA - Empresa Distribuidora de Electricidad de Mendoza
Surge el 1º de agosto de 1998, a través del Contrato de Concesión firmado el 15 de julio de 1998. Esta actividad, por sus características, es regulada a través del Ente Provincial Regulador Eléctrico (EPRE). Zona de Concesión: Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
3

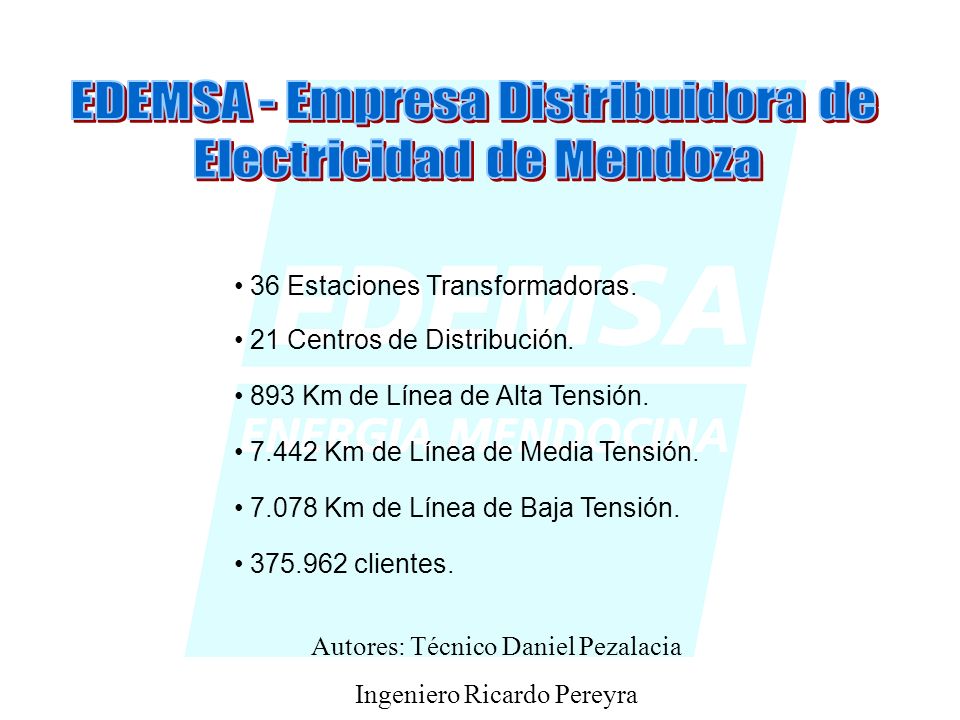

EDEMSA - Empresa Distribuidora de Electricidad de Mendoza
36 Estaciones Transformadoras. 21 Centros de Distribución. 893 Km de Línea de Alta Tensión. 7.442 Km de Línea de Media Tensión. 7.078 Km de Línea de Baja Tensión. clientes. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
4

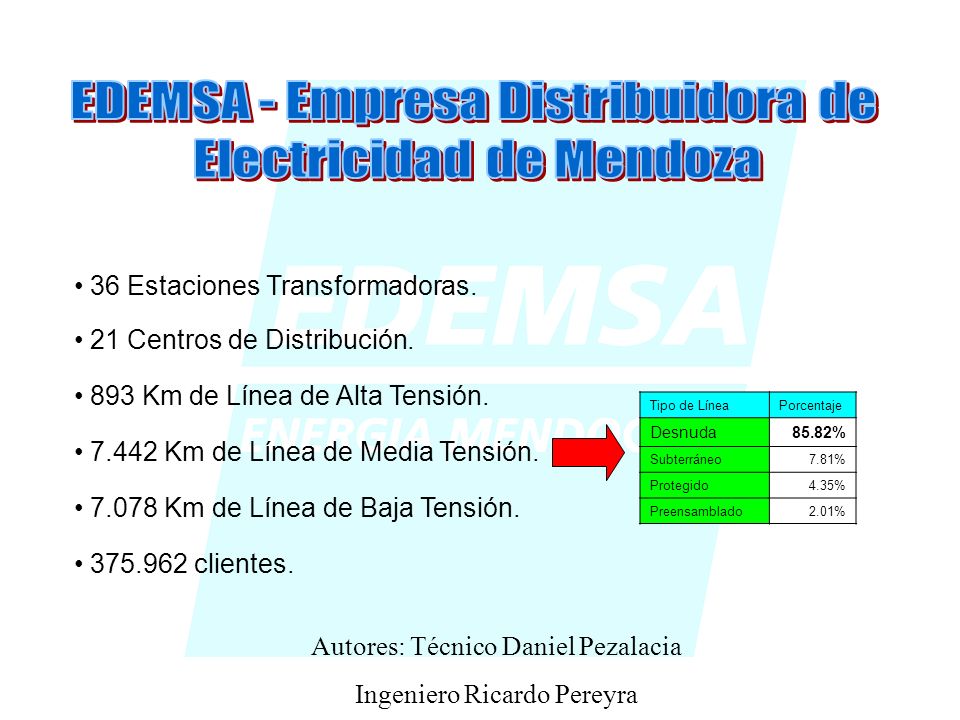

EDEMSA - Empresa Distribuidora de Electricidad de Mendoza
36 Estaciones Transformadoras. 21 Centros de Distribución. 893 Km de Línea de Alta Tensión. Tipo de Línea Porcentaje Desnuda 85.82% Subterráneo 7.81% Protegido 4.35% Preensamblado 2.01% 7.442 Km de Línea de Media Tensión. 7.078 Km de Línea de Baja Tensión. clientes. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
5

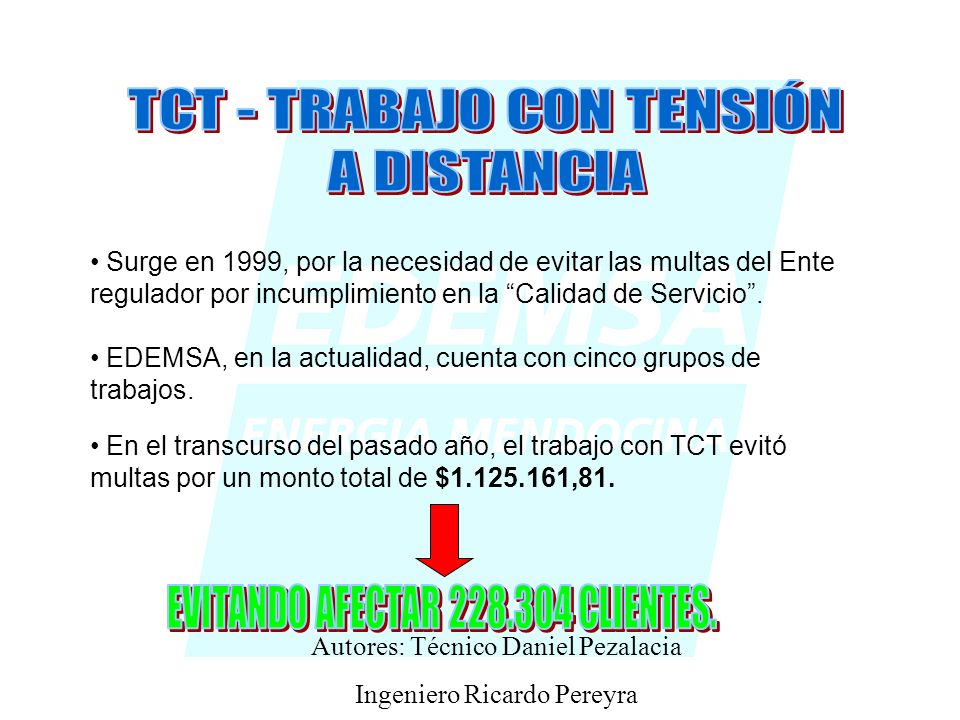

TCT - TRABAJO CON TENSIÓN A DISTANCIA
Surge en 1999, por la necesidad de evitar las multas del Ente regulador por incumplimiento en la “Calidad de Servicio”. EDEMSA, en la actualidad, cuenta con cinco grupos de trabajos. En el transcurso del pasado año, el trabajo con TCT evitó multas por un monto total de $ ,81. EVITANDO AFECTAR CLIENTES. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
6

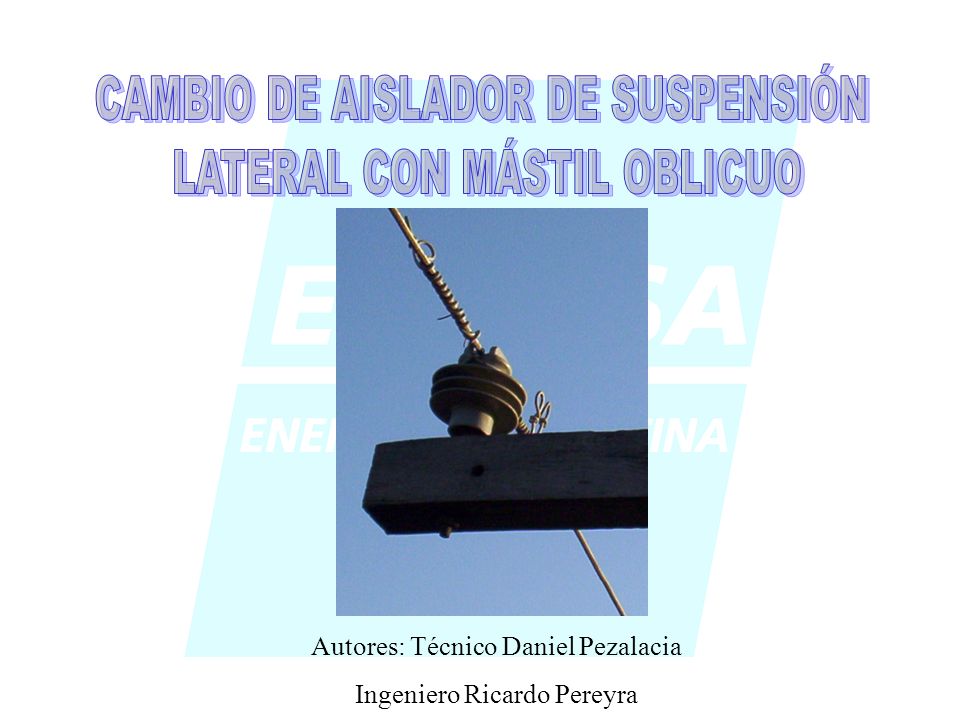

CAMBIO DE AISLADOR DE SUSPENSIÓN LATERAL CON MÁSTIL OBLICUO
Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
7

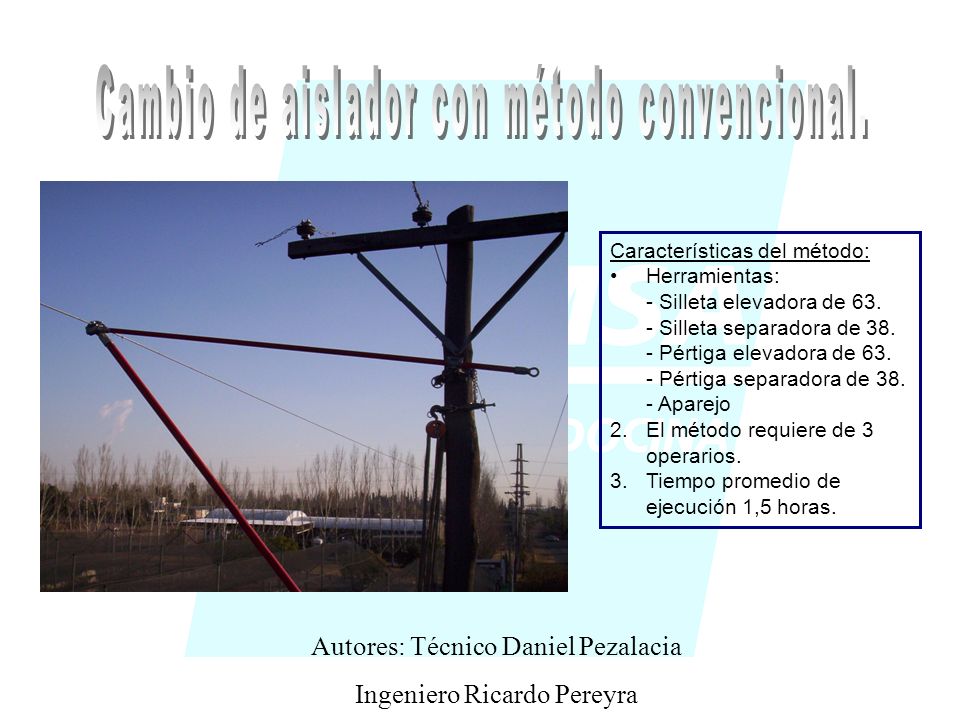

Cambio de aislador con método convencional.
Características del método: Herramientas: - Silleta elevadora de 63. - Silleta separadora de 38. - Pértiga elevadora de 63. - Pértiga separadora de 38. - Aparejo El método requiere de 3 operarios. Tiempo promedio de ejecución 1,5 horas. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
8

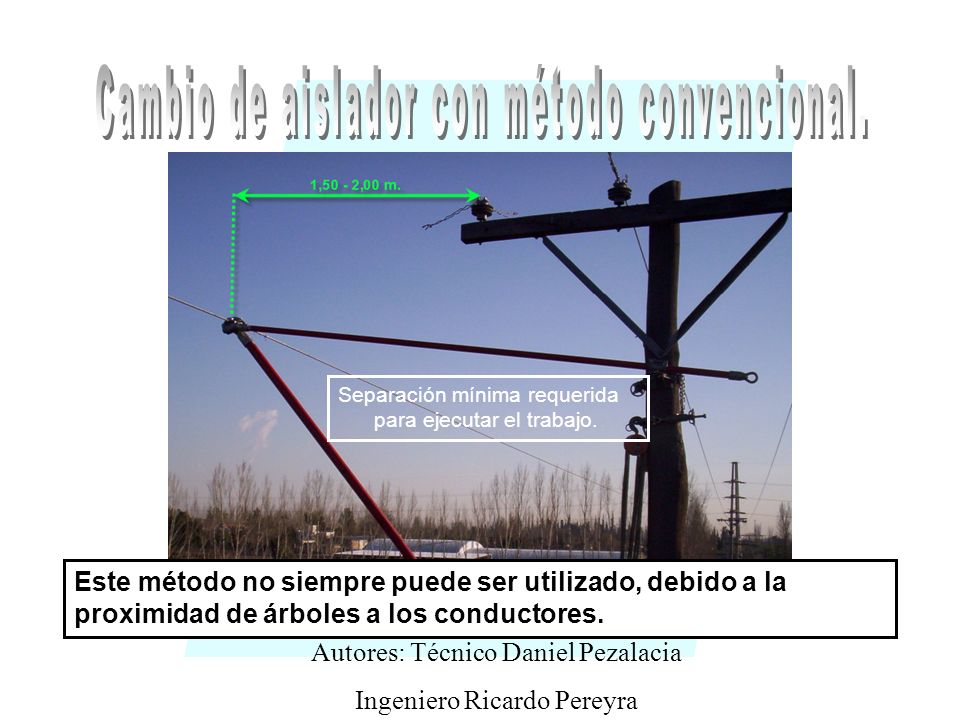

Cambio de aislador con método convencional.
Separación mínima requerida para ejecutar el trabajo. Este método no siempre puede ser utilizado, debido a la proximidad de árboles a los conductores. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
9

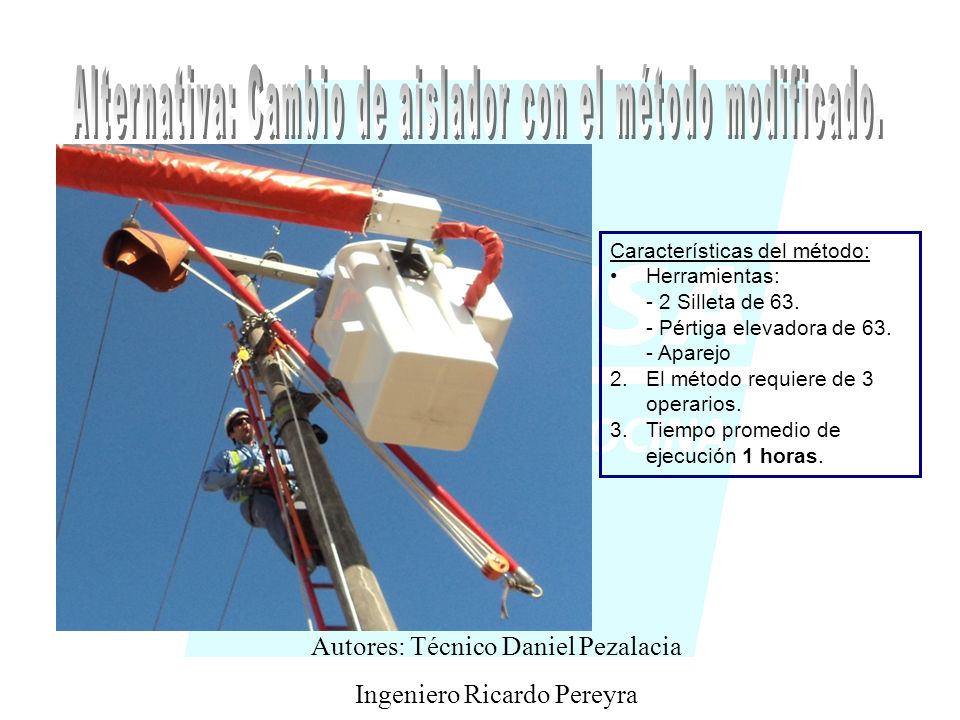

Alternativa: Cambio de aislador con el método modificado.
Características del método: Herramientas: - 2 Silleta de 63. - Pértiga elevadora de 63. - Aparejo El método requiere de 3 operarios. Tiempo promedio de ejecución 1 horas. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
10

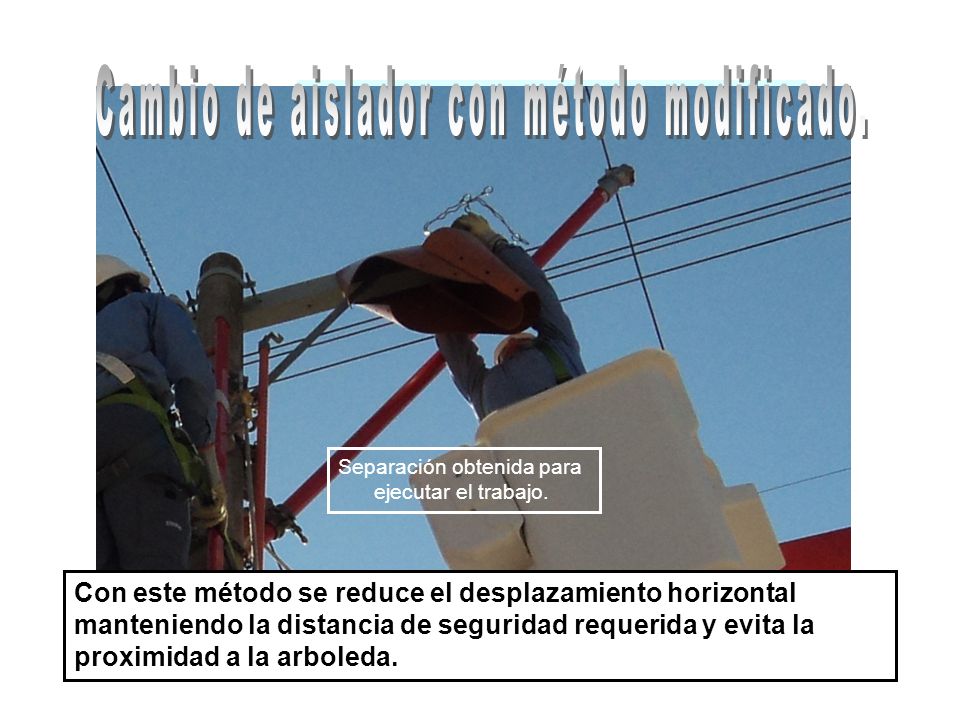

Cambio de aislador con método modificado.
Separación obtenida para ejecutar el trabajo. Con este método se reduce el desplazamiento horizontal manteniendo la distancia de seguridad requerida y evita la proximidad a la arboleda.
13
Principales diferencias entre ambos métodos.
Criterios Método Convencional Método Modificado Tiempo promedio de ejecución 1,5 Horas 1 Hora Herramientas Silleta elevadora de 63 2 Silleta elevadora de 63 Silleta separadora de 38 Pértiga elevadora de 63 Pértiga separadora de 38 Aparejo Cantidad de Operarios 3 Desplazamiento horizontal 1,50 a 2,00 m. 0,40 a 0,50 m. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
14

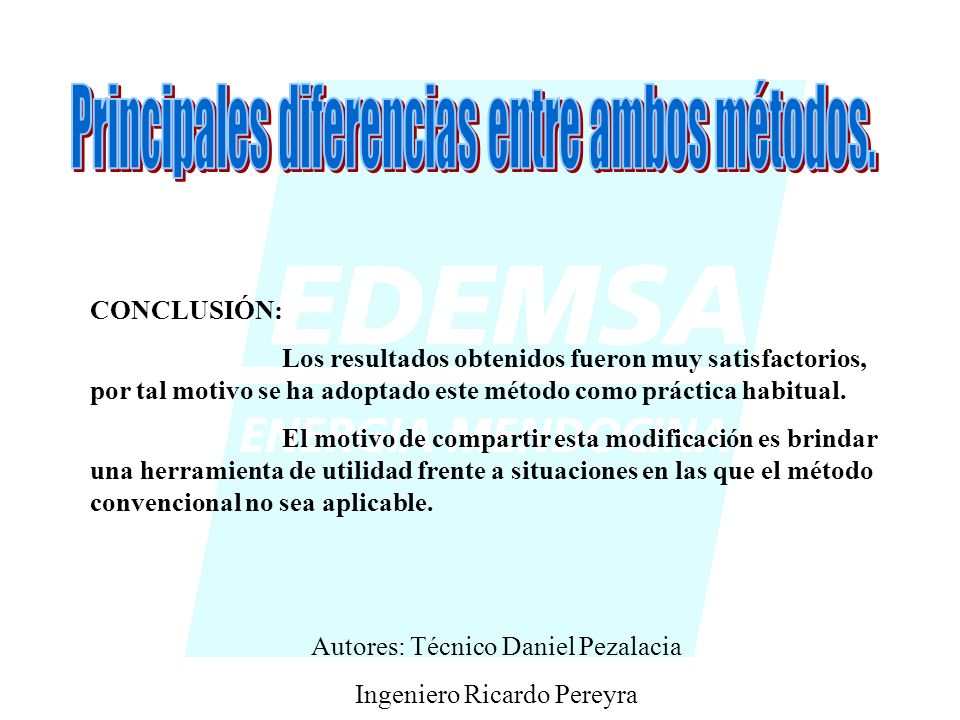

Principales diferencias entre ambos métodos.
CONCLUSIÓN: Los resultados obtenidos fueron muy satisfactorios, por tal motivo se ha adoptado este método como práctica habitual. El motivo de compartir esta modificación es brindar una herramienta de utilidad frente a situaciones en las que el método convencional no sea aplicable. Autores: Técnico Daniel Pezalacia Ingeniero Ricardo Pereyra
15
Muchas Gracias Autores: Técnico Daniel Pezalacia
Ingeniero Ricardo Pereyra
