MANEJO SEGURO DE CARGAS CON EQUIPOS

Presentación del tema: "MANEJO SEGURO DE CARGAS CON EQUIPOS"— Transcripción de la presentación:

1 MANEJO SEGURO DE CARGAS CON EQUIPOS
ARP SURA 2012 ARP SURA

2 OBJETIVOS Establecer los lineamientos para la realización segura de trabajos con izaje de cargas Identificar las características principales de los elementos y los equipos que intervienen en un izaje de cargas. Definir los criterios para la aplicación de un plan de izaje

3 CONTENIDO Marco Legal Definiciones Básicas
Gestión del Manejo de Cargas Estándar para Izaje Seguro de cargas: Características de los Equipos y Elementos de Izaje de cargas. Plan de Izaje de Carga.

4 MANEJO SEGURO DE CARGAS 1. MARCO LEGAL
ARP SURA

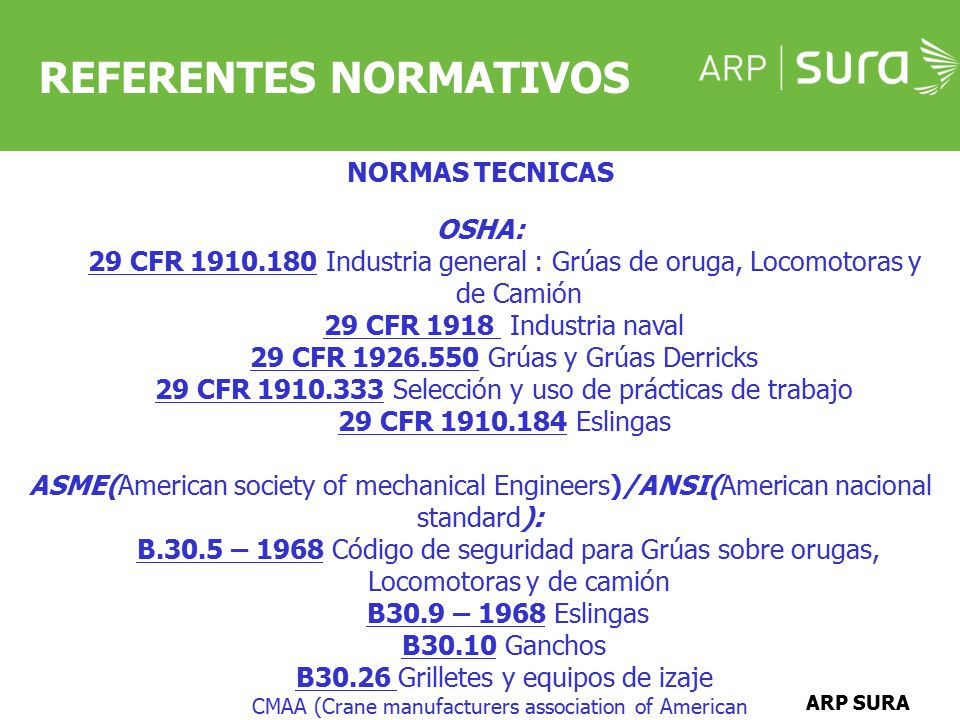

5 REFERENTES NORMATIVOS
NORMAS TECNICAS OSHA: 29 CFR Industria general : Grúas de oruga, Locomotoras y de Camión 29 CFR Industria naval 29 CFR Grúas y Grúas Derricks 29 CFR Selección y uso de prácticas de trabajo 29 CFR Eslingas ASME(American society of mechanical Engineers)/ANSI(American nacional standard): B.30.5 – 1968 Código de seguridad para Grúas sobre orugas, Locomotoras y de camión B30.9 – 1968 Eslingas B30.10 Ganchos B30.26 Grilletes y equipos de izaje CMAA (Crane manufacturers association of American)

6 2. DEFINICIONES BASICAS

7 GRUAS Son máquinas dotadas con mecanismos necesarios para facilitar el izaje y desplazamiento de objetos entre diferentes puntos o fases de un proceso industrial .

8 EQUIPOS MECANICOS PARA MANEJO DE CARGAS
Grúa móvil Camión grúa Puente grúa Side boom Retro excavadora Cargador Montacargas Torre grua

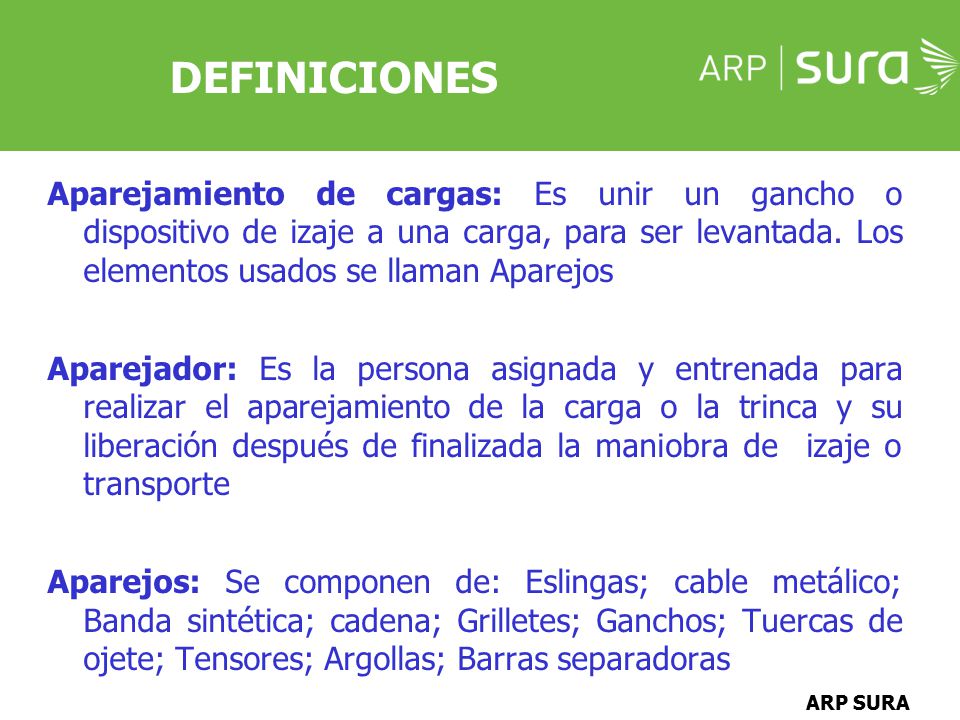

9 DEFINICIONES Aparejamiento de cargas: Es unir un gancho o dispositivo de izaje a una carga, para ser levantada. Los elementos usados se llaman Aparejos Aparejador: Es la persona asignada y entrenada para realizar el aparejamiento de la carga o la trinca y su liberación después de finalizada la maniobra de izaje o transporte Aparejos: Se componen de: Eslingas; cable metálico; Banda sintética; cadena; Grilletes; Ganchos; Tuercas de ojete; Tensores; Argollas; Barras separadoras

10 DEFINICIONES Trincar: Acción de asegurar la carga a su medio de transporte por medio de dispositivos de trinca o aparejos. Operador: Es la Persona asignada y entrenada para operar un determinado equipo para el izaje de carga o de personal.

11 DEFINICIONES Plan de izaje: Es la metodología mediante la cual se consideran todas las variables involucradas para un levantamiento y transporte seguro de cargas desde el momento en que se presenta la necesidad de trasladar la carga hasta donde dure la custodia o responsabilidad de esta por parte de la organización. Izaje critico o carga critica: Es cuando se excede el 80% de la capacidad del equipo o del elemento más débil de izaje o la carga esta dentro de las siguientes: Tuberías, Maquinaria, cajas extra dimensionadas, cargas con centro de gravedad desplazado o por encima del punto de izaje, camiones, automóviles, flat rack con carga, piezas de configuración irregular, cargas con instrucciones especiales y cargas que se manipulan con poca frecuencia.

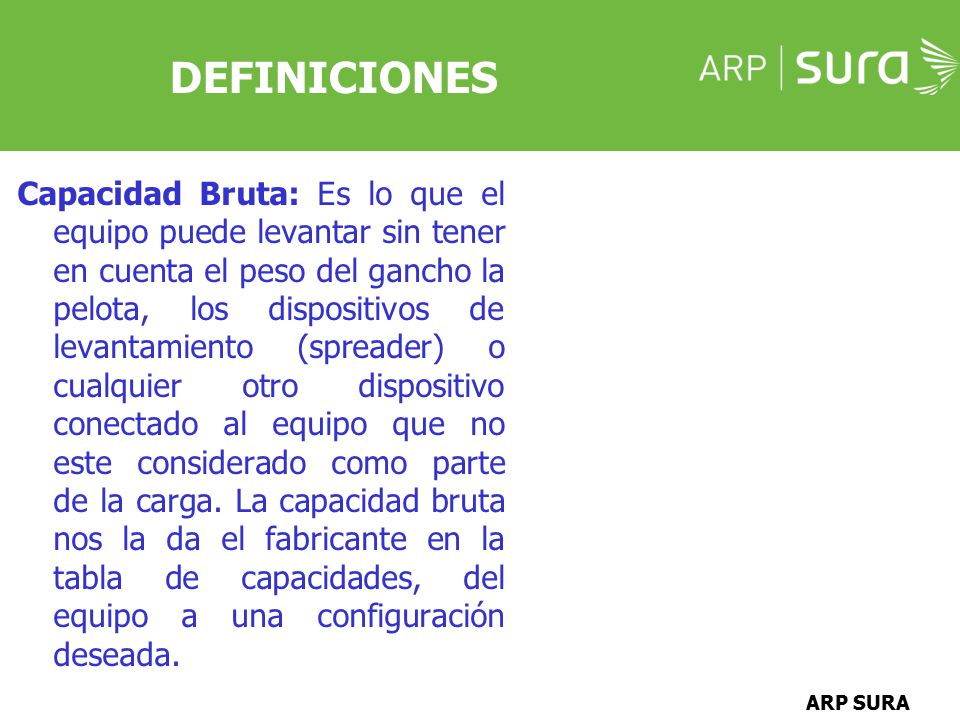

12 DEFINICIONES Capacidad Bruta: Es lo que el equipo puede levantar sin tener en cuenta el peso del gancho la pelota, los dispositivos de levantamiento (spreader) o cualquier otro dispositivo conectado al equipo que no este considerado como parte de la carga. La capacidad bruta nos la da el fabricante en la tabla de capacidades, del equipo a una configuración deseada.

13 DEFINICIONES Capacidad Neta: Es lo que el equipo puede levantar teniendo en cuenta el peso del gancho, la pelota, los dispositivos de levantamiento o cualquier otro dispositivo conectado al equipo que no este considerado como parte de la carga. WLL: WORKING LOAD LIMITED

14 DEFINICIONES Carga Bruta: Es todo el peso a izar que se considera incluyendo el peso de la carga y todos los dispositivos utilizados. Es decir todo el peso suspendido. Carga Neta: Es el peso de la carga a izar.

15 3. SISTEMA DE GESTIÓN PARA MANEJO SEGURO DE CARGAS CON EQUIPOS
ARP SURA

16 Auditoria Sistema de Permisos para Izaje de Cargas
Análisis de Indicadores Plan de Acción Programa de Manejo Seguro de Cargas Política P Planear Diagnostico de TAR Inventario de Recursos Matriz de Peligros ATS Programa de Manejo Seguro de Cargas Sistema de Permisos (Plan Izaje) A Actuar H Hacer V Verificar Formación de Competencias para Manejo Seguro de Cargas Programa de Inspecciones de seguridad de equipos y elementos Programa de Mantenimiento de Equipos Auditoria Sistema de Permisos para Izaje de Cargas

17 P Planear Diagnostico Compromiso Gerencial Política
Inventario de Recursos Matriz de Peligros ATS Inspecciones de seguridad Programa de Mantenimiento Planes de Izaje

18 Programa de Inspección y Mantenimiento de Equipos y Elementos de Izaje
H Hacer Formación de Competencias Aplicación de ARO´s y ATS Aplicación de Permisos para Izaje Realización de Inspecciones de seguridad

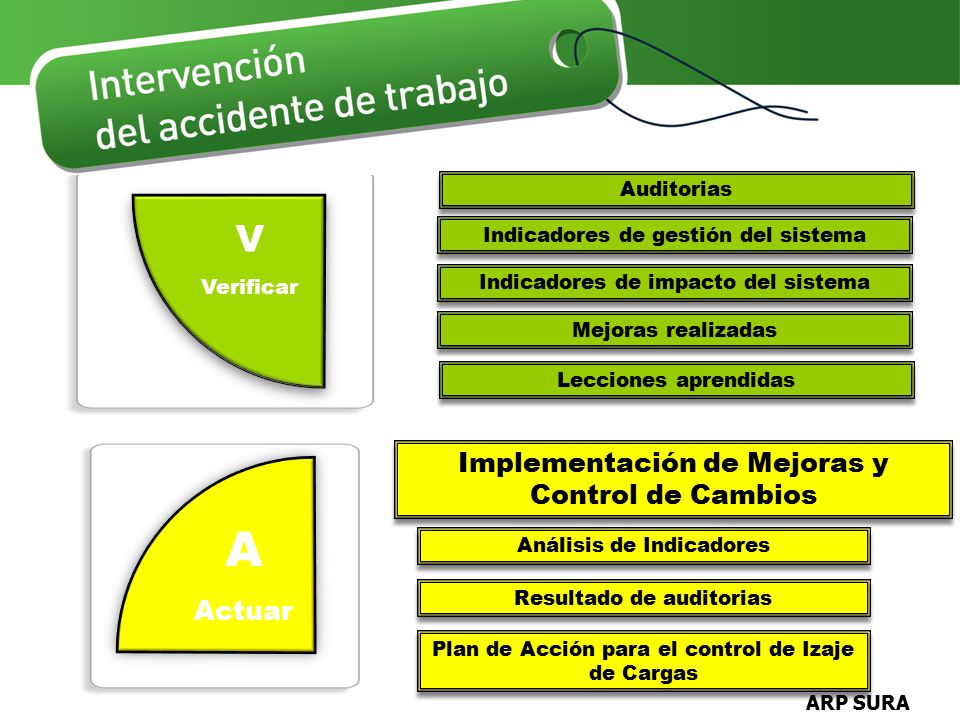

19 A V Implementación de Mejoras y Control de Cambios Actuar Verificar
Auditorias V Verificar Indicadores de gestión del sistema Indicadores de impacto del sistema Mejoras realizadas Lecciones aprendidas Implementación de Mejoras y Control de Cambios A Actuar Análisis de Indicadores Resultado de auditorias Plan de Acción para el control de Izaje de Cargas

20 4. ESTANDARES PARA MANEJO SEGURO DE CARGAS CON EQUIPOS
ARP SURA

21 Partes de la Grúa Móvil

22 Certificación - Inspección
Sistema mecánico Sistema hidráulico Puesto de mandos Placas y señales. Inspección Visual Mecanismo de izaje Mecanismo de elevación Mecanismo de telescopado Mecanismo de giro Mecanismos de seguridad. Inspección Funcional sin Carga

23 Certificación - Inspección
Ensayo dinámico Ensayo estático Ensayo de estabilidad Ensayo limitadores de carga Inspección Funcional con Carga

24 Distancia a Líneas Eléctricas
Para líneas con una especificación de 50 kV., 10 pies (3.05 mts). Para líneas con una especificación mayor de 50 kV., 10 pies más 0.4 pulgadas por cada 1 kV. sobre 50 kV., nunca menos de 10 pies; 60 kV (4,1 mts) Se deberá designar una persona para observar el espacio abierto. For lines rated 50 kV. or below, minimum clearance between the lines and any part of the crane or load shall be 10 feet; For lines rated over 50 kV., minimum clearance between the lines and any part of the crane or load shall be 10 feet plus 0.4 inch for each 1 kV. over 50 kV., or twice the length of the line insulator, but never less than 10 feet; In transit with no load and boom lowered, the equipment clearance shall be a minimum of 4 feet for voltages less than 50 kV., and 10 feet for voltages over 50 kV., up to and including 345 kV., and 16 feet for voltages up to and including 750 kV. A person shall be designated to observe clearance of the equipment and give timely warning for all operations where it is difficult for the operator to maintain the desired clearance by visual means;

25 Equipo – inspección periódica – puntos críticos
•Manuales, placas y tabla de carga •Ganchos, poleas y cuña •Pernos y estructura • Sistemas hidráulico y estabilizadores •Cable y sistemas de seguridad •Tornamesa •Comandos

26 Consideraciones de Seguridad Operador
No debe incurrir en alguna actividad o práctica que lo distraiga cuando está operando el equipo. No puede detener una operación para atender el celular. Debe utilizar lo elementos de protección personal. Deberá conocer los limites y procedimientos dentro de las áreas donde trabaje.

27 ESTANDARES BASICOS DE SEGURIDAD PARA ELEMENTOS DE IZAJE

28 Dispositivos para Manejo de Cargas
APAREJAMIENTO DE CARGAS Aparejar es unir un gancho o dispositivo de izaje a una carga, para ser levantada. Los elementos usados se llaman aparejos Se componen de : Eslingas De cable metálico De Banda sintética De cadena Grilletes Ganchos Tuercas de ojete Tensores Argollas Barras separadoras

29 EJEMPLOS DE APAREJOS MÁS USADOS
Cadena y conector Grilletes twislock Spreader Gafa para elevar bobinas

30 Cable de Acero Los tres componentes básicos del diseño de un cable de acero normal son: los alambres que forman el torón los torones El alma, que puede ser fibra (AF) o de acero (AA)

31

32 5. PLAN DE IZAJE DE CARGA ARP SURA

33 Plan de Izaje Plan documentado de la operación de izaje de cargas que contempla todas las variables necesarias para hacer un izaje de forma segura: Recursos Condiciones Ambientales Personal Peligros Responsabilidades Planes de Acción

34 Características del Plan de Izaje
Planificación inicial para asegurar que el equipo provisto es el adecuado; y Planificación de los izajes individuales para asegurar que se lleven a cabo de manera segura. Debe ser preparado por una persona competente. Se debe basar en una evaluación de riesgos; Deberá abordar los riesgos identificados por la evaluación de riesgos e identificar los recursos, los procedimientos y las responsabilidades para que la operación de izaje se efectúe de manera segura.

35 Características del Plan de Izaje
Deberá definir las verificaciones previas requeridas y su frecuencia. Deberá incluir procedimientos para la identificación de los métodos de comunicación y el idioma a emplear. Se deberá seleccionar el grupo de participantes del izaje. El personal que participe en la operación de izaje debe ser competente.
