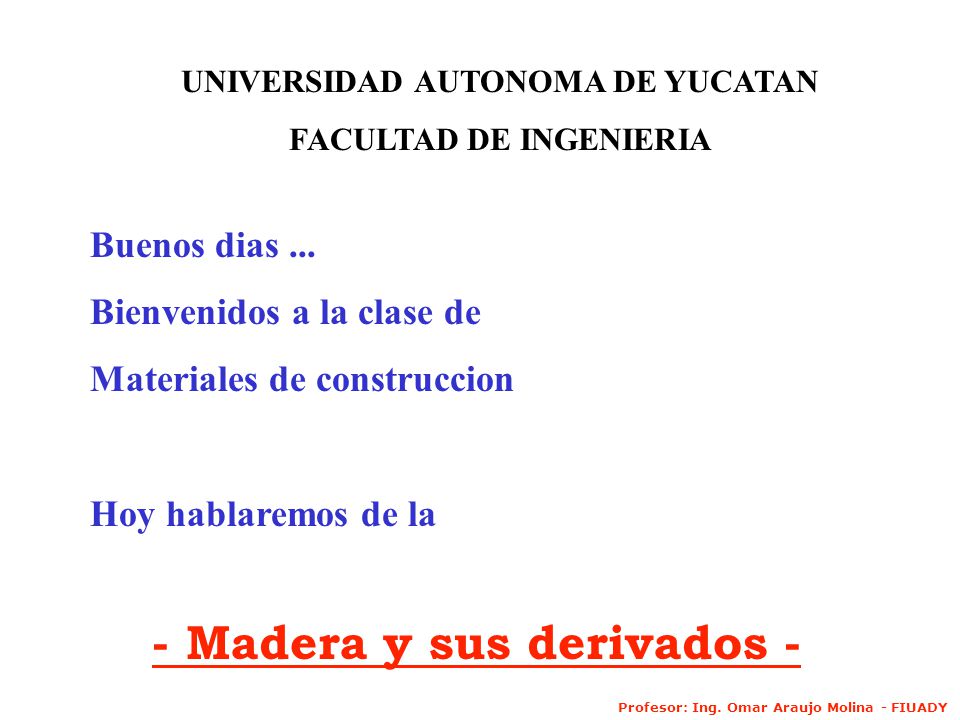

1 Buenos dias... Bienvenidos a la clase de Materiales de construccion Hoy hablaremos de la - Madera y sus derivados - UNIVERSIDAD AUTONOMA DE YUCATAN FACULTAD DE INGENIERIA Profesor: Ing. Omar Araujo Molina - FIUADY

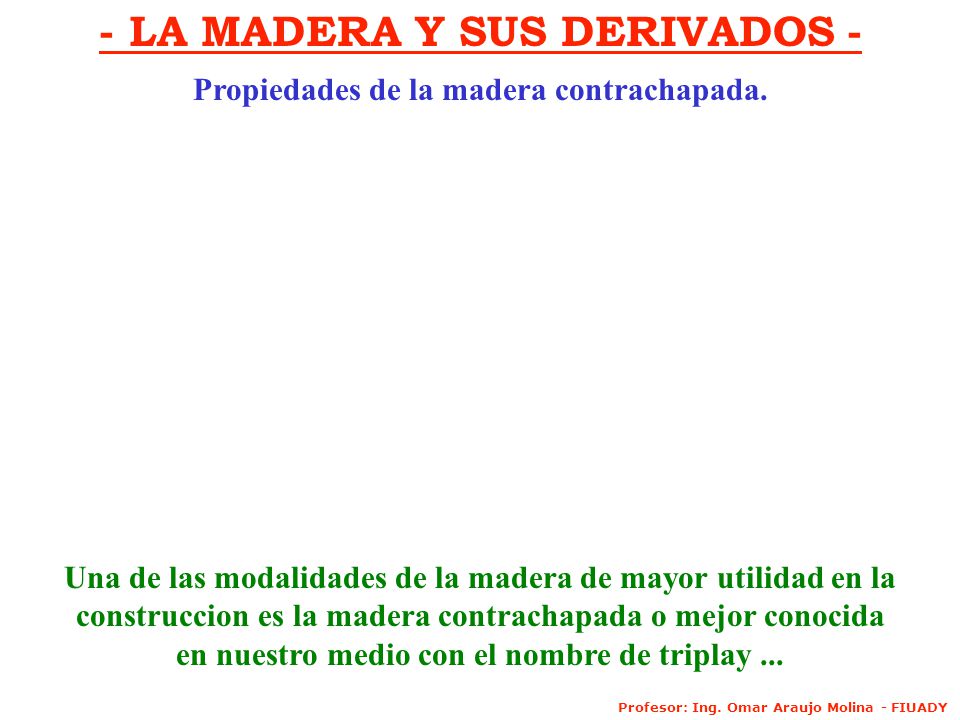

2 - LA MADERA Y SUS DERIVADOS - Propiedades de la madera contrachapada. Una de las modalidades de la madera de mayor utilidad en la construccion es la madera contrachapada o mejor conocida en nuestro medio con el nombre de triplay... Profesor: Ing. Omar Araujo Molina - FIUADY

3 - LA MADERA Y SUS DERIVADOS - Propiedades de la madera contrachapada. El triplay esta constituido por tres o mas hojas de chapa o lamina unidas por una sustancia adhesiva y dispuestas de tal forma que las fibras de cada capa quedan perpendiculares respecto a las de las capas contiguas. Profesor: Ing. Omar Araujo Molina - FIUADY

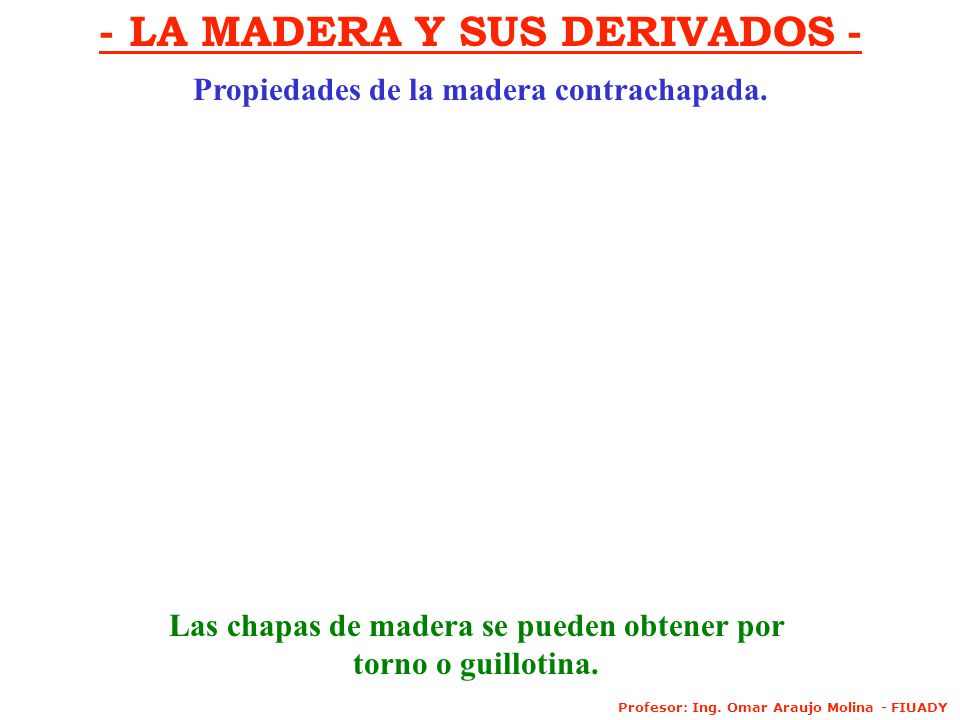

4 - LA MADERA Y SUS DERIVADOS - Propiedades de la madera contrachapada. Las chapas de madera se pueden obtener por torno o guillotina. Profesor: Ing. Omar Araujo Molina - FIUADY

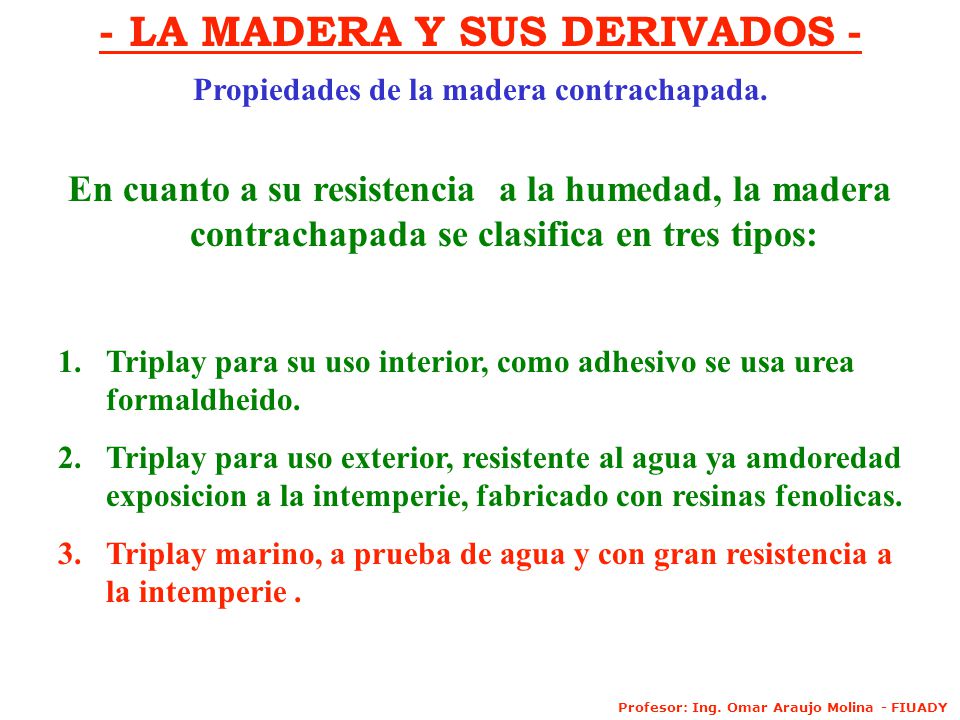

5 - LA MADERA Y SUS DERIVADOS - Propiedades de la madera contrachapada. En cuanto a su resistencia a la humedad, la madera contrachapada se clasifica en tres tipos: 1.Triplay para su uso interior, como adhesivo se usa urea formaldheido. 2.Triplay para uso exterior, resistente al agua ya amdoredad exposicion a la intemperie, fabricado con resinas fenolicas. 3.Triplay marino, a prueba de agua y con gran resistencia a la intemperie. Profesor: Ing. Omar Araujo Molina - FIUADY

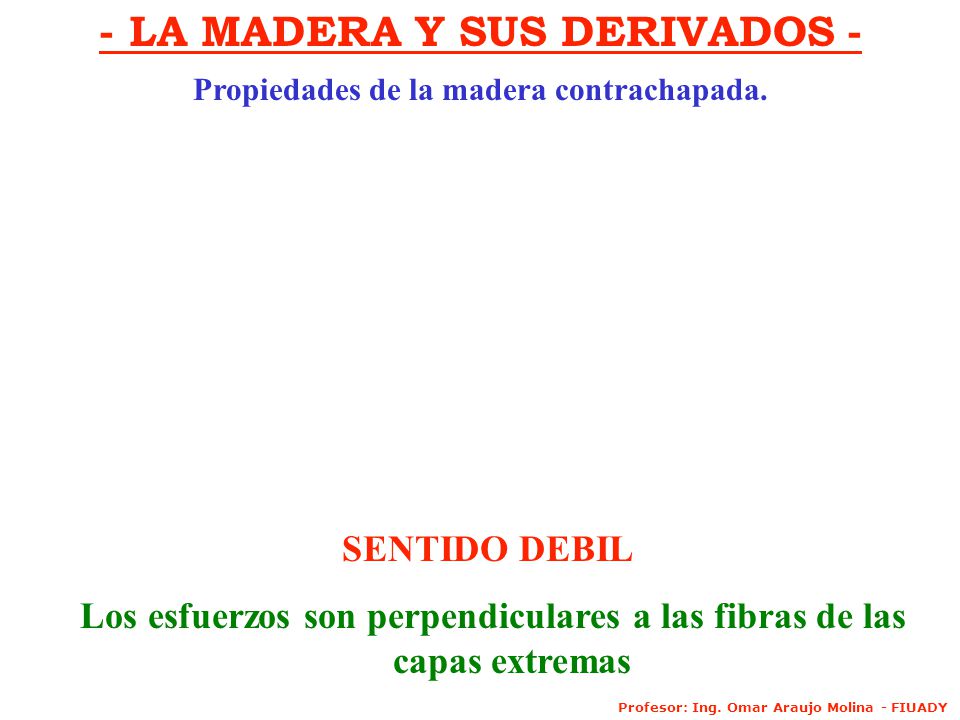

6 - LA MADERA Y SUS DERIVADOS - Propiedades de la madera contrachapada. SENTIDO DEBIL Los esfuerzos son perpendiculares a las fibras de las capas extremas Profesor: Ing. Omar Araujo Molina - FIUADY

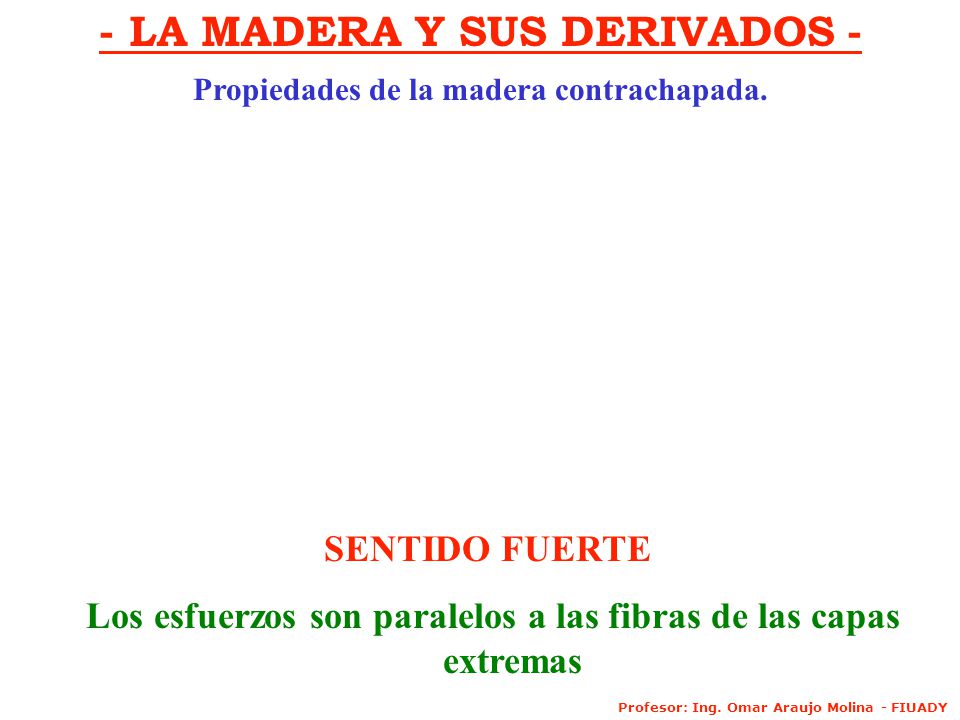

7 - LA MADERA Y SUS DERIVADOS - Propiedades de la madera contrachapada. SENTIDO FUERTE Los esfuerzos son paralelos a las fibras de las capas extremas Profesor: Ing. Omar Araujo Molina - FIUADY

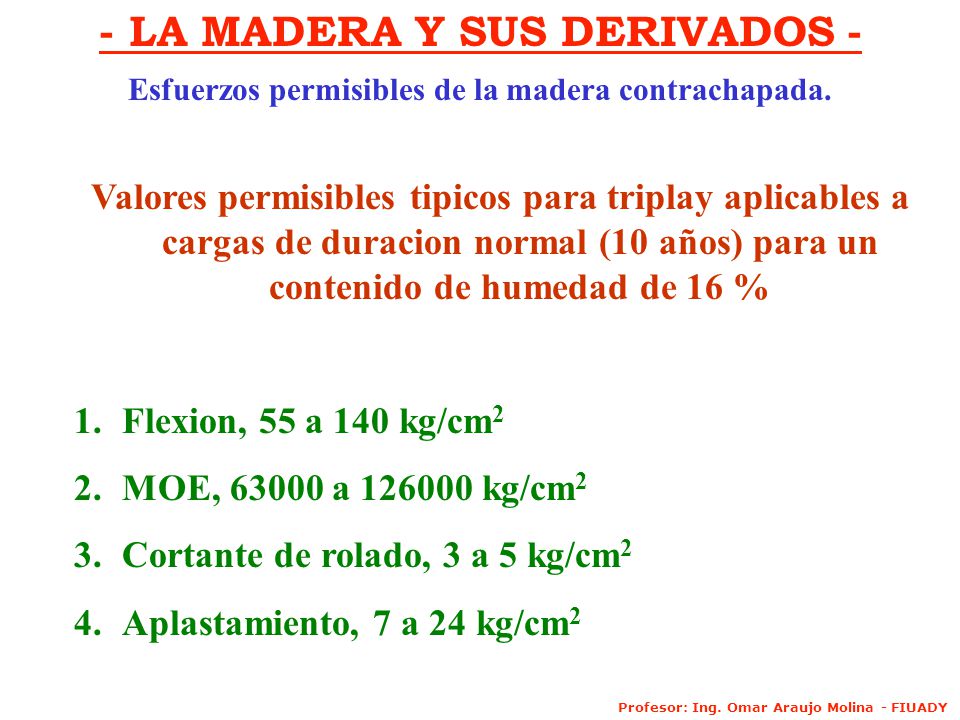

8 - LA MADERA Y SUS DERIVADOS - Esfuerzos permisibles de la madera contrachapada. Valores permisibles tipicos para triplay aplicables a cargas de duracion normal (10 años) para un contenido de humedad de 16 % 1.Flexion, 55 a 140 kg/cm 2 2.MOE, 63000 a 126000 kg/cm 2 3.Cortante de rolado, 3 a 5 kg/cm 2 4.Aplastamiento, 7 a 24 kg/cm 2 Profesor: Ing. Omar Araujo Molina - FIUADY

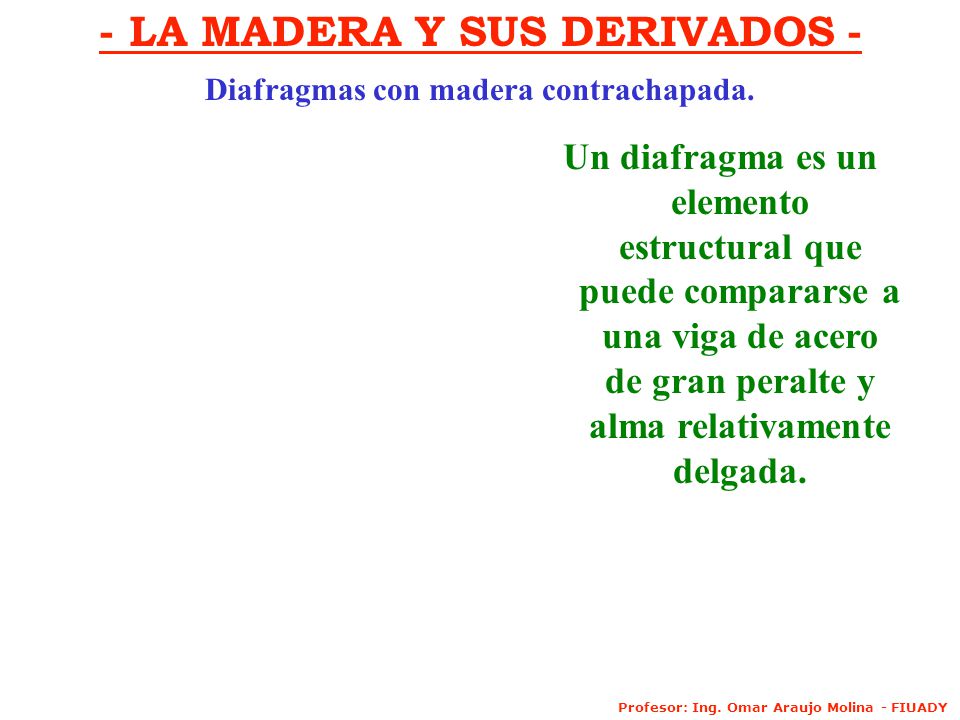

9 - LA MADERA Y SUS DERIVADOS - Diafragmas con madera contrachapada. Un diafragma es un elemento estructural que puede compararse a una viga de acero de gran peralte y alma relativamente delgada. Profesor: Ing. Omar Araujo Molina - FIUADY

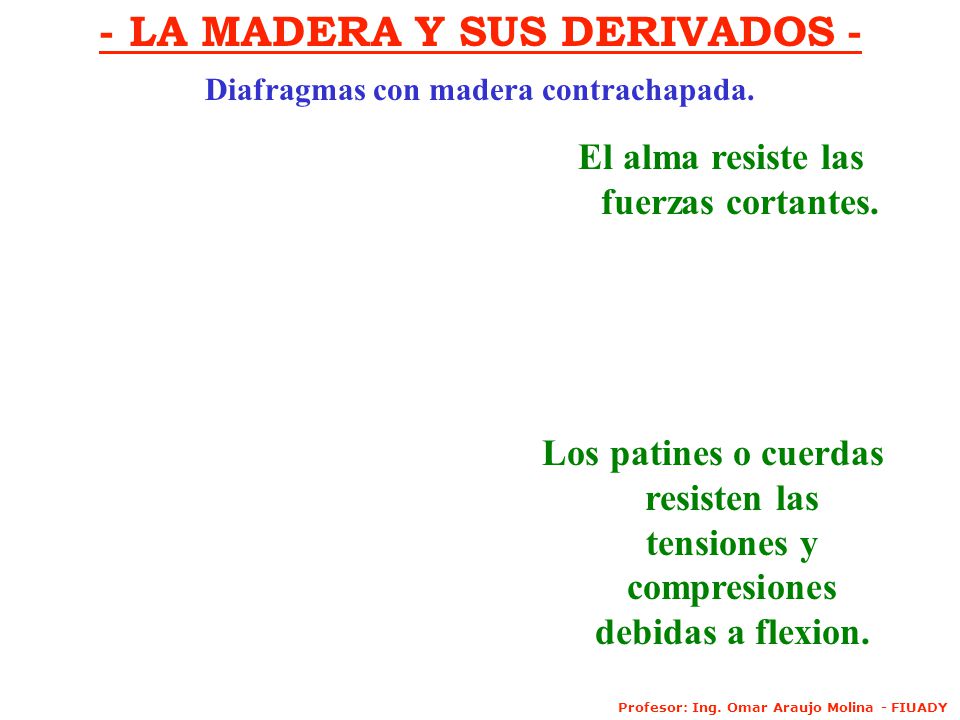

10 - LA MADERA Y SUS DERIVADOS - Diafragmas con madera contrachapada. El alma resiste las fuerzas cortantes. Los patines o cuerdas resisten las tensiones y compresiones debidas a flexion. Profesor: Ing. Omar Araujo Molina - FIUADY

11 - LA MADERA Y SUS DERIVADOS - Diafragmas con madera contrachapada. El alma esta constituido por tableros de triplay. Profesor: Ing. Omar Araujo Molina - FIUADY

12 - LA MADERA Y SUS DERIVADOS - Diafragmas con madera contrachapada. El alma esta constituido por tableros de triplay y estan apoyados sobre vigas. Profesor: Ing. Omar Araujo Molina - FIUADY

13 - LA MADERA Y SUS DERIVADOS - Diafragmas con madera contrachapada. La union puede ser con clavos. Profesor: Ing. Omar Araujo Molina - FIUADY

14 - LA MADERA Y SUS DERIVADOS - Diafragmas con madera contrachapada. El alma esta constituido por tableros de triplay apoyados sobre listones de madera. Profesor: Ing. Omar Araujo Molina - FIUADY

15 - LA MADERA Y SUS DERIVADOS - Diafragmas con madera contrachapada. Uniendo convenientemente los diafragmas horizontales y verticales se forman estructuras de cajon de gran rigidez. Profesor: Ing. Omar Araujo Molina - FIUADY

16 - LA MADERA Y SUS DERIVADOS - Aplicaciones diverzas con madera contrachapada. La madera contrachapada se utiliza en los muros como base para la colocacion de los materiales para revestimiento o acabados exteriores y como elemento estructural. Profesor: Ing. Omar Araujo Molina - FIUADY

17 - LA MADERA Y SUS DERIVADOS - Aplicaciones diverzas con madera contrachapada. El triplay utilizado como cubierta de techo debe ser capaz de soportar cargas verticales del peso propio y de los materiales de techado como los efectos de succion del viento. Profesor: Ing. Omar Araujo Molina - FIUADY

18 - LA MADERA Y SUS DERIVADOS - Aplicaciones diverzas con madera contrachapada. En los pisos de triplay conviene dejar holguras de unos 3 mm en los bordes para tener en cuenta los cambios volumetricos de la madera. Profesor: Ing. Omar Araujo Molina - FIUADY
