Grado en Ciencias Ambientales, 1er Curso

Presentación del tema: "Grado en Ciencias Ambientales, 1er Curso"— Transcripción de la presentación:

1 PRÁCTICA 1 Estudio Comparativo de Cartografía Básica a diferentes escalas
Grado en Ciencias Ambientales, 1er Curso Asignatura: Tecnologías de la Información Geográfica Profesor: Francisco Escobar Curso: 2010/11

2 Preliminares La primera práctica de la asignatura es la única en donde no utilizaremos el ordenador. Material necesario: papel milimetrado, si es vegetal mejor, lápices de colores, calculadora, y la hoja 560 del Mapa Topográfico Nacional escala 1: del IGN de Alcalá de Henares. El profesor proporcionará algún ejemplar de escala 1: y 1:

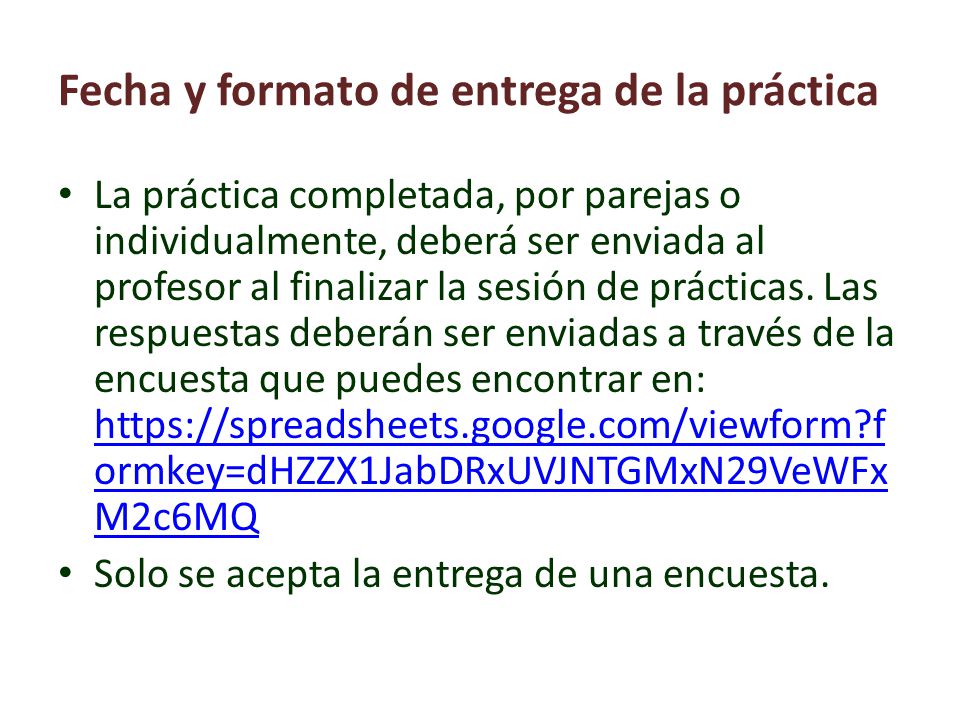

3 Fecha y formato de entrega de la práctica
La práctica completada, por parejas o individualmente, deberá ser enviada al profesor al finalizar la sesión de prácticas. Las respuestas deberán ser enviadas a través de la encuesta que puedes encontrar en: Solo se acepta la entrega de una encuesta.

4 Objetivo Se trata de un primer ejercicio de familiarización con la cartografía base española Se pretende que el alumno se familiarice con las diferentes escalas y con los elementos que se incluyen en cada una de ellas así como con la realización de mediciones básicas sobre el mapa

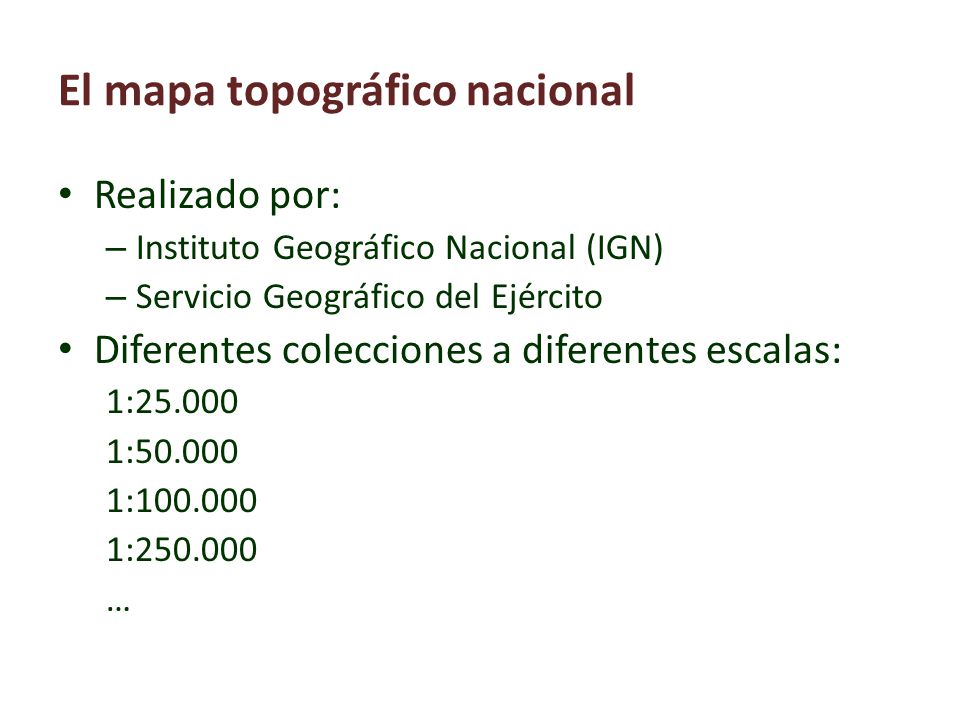

5 El mapa topográfico nacional
Realizado por: Instituto Geográfico Nacional (IGN) Servicio Geográfico del Ejército Diferentes colecciones a diferentes escalas: 1:25.000 1:50.000 1: 1: …

6 Hoja 560 de MTN25 del IGN Título Número de hoja Coordenadas Cartela
Hojas vecinas Escala, proyección y equidistancia curvas de nivel Croquis localización términos municipales

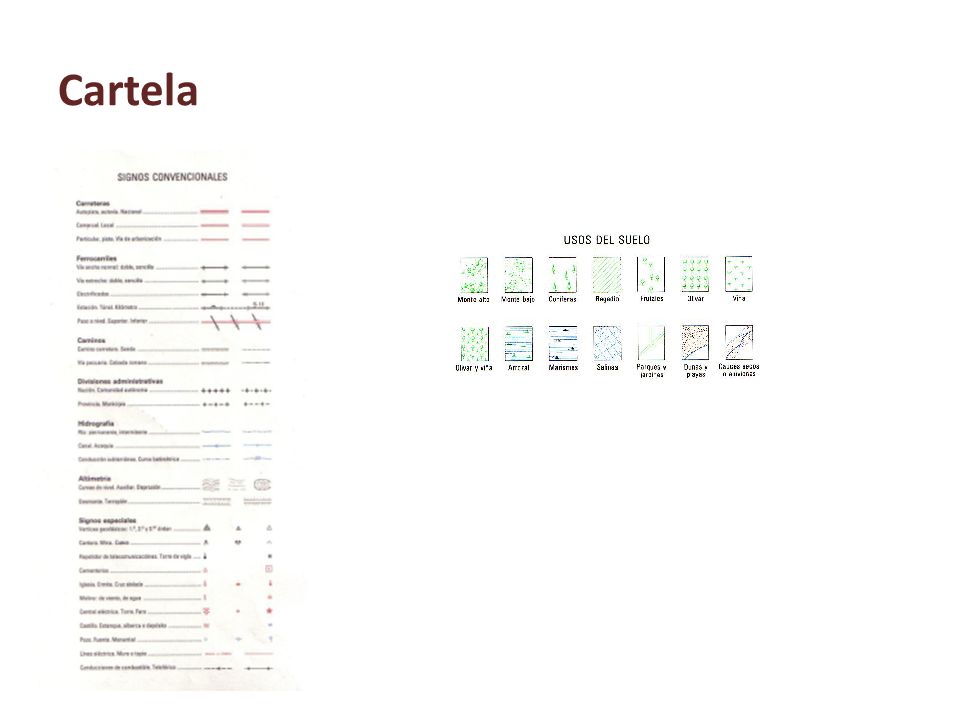

7 Cartela

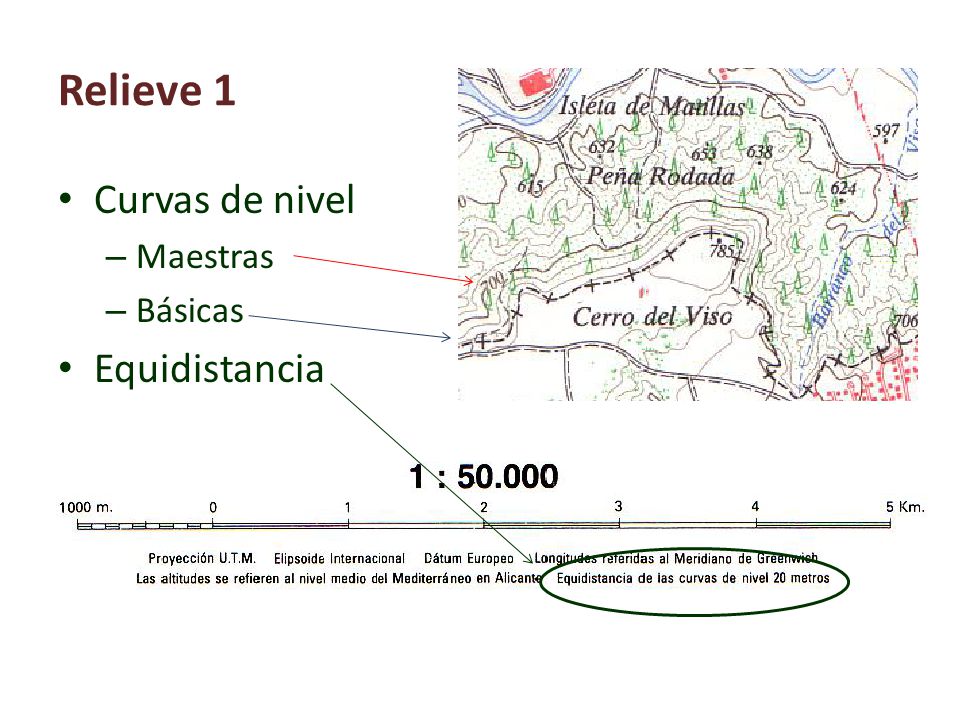

8 Relieve 1 Curvas de nivel Maestras Básicas Equidistancia

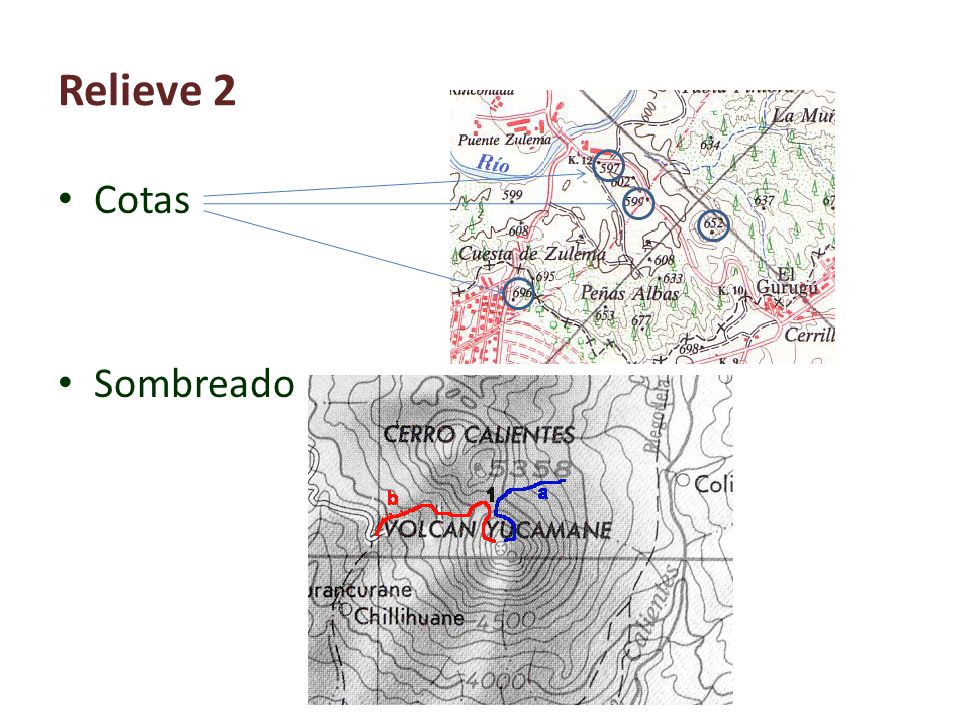

9 Relieve 2 Cotas Sombreado

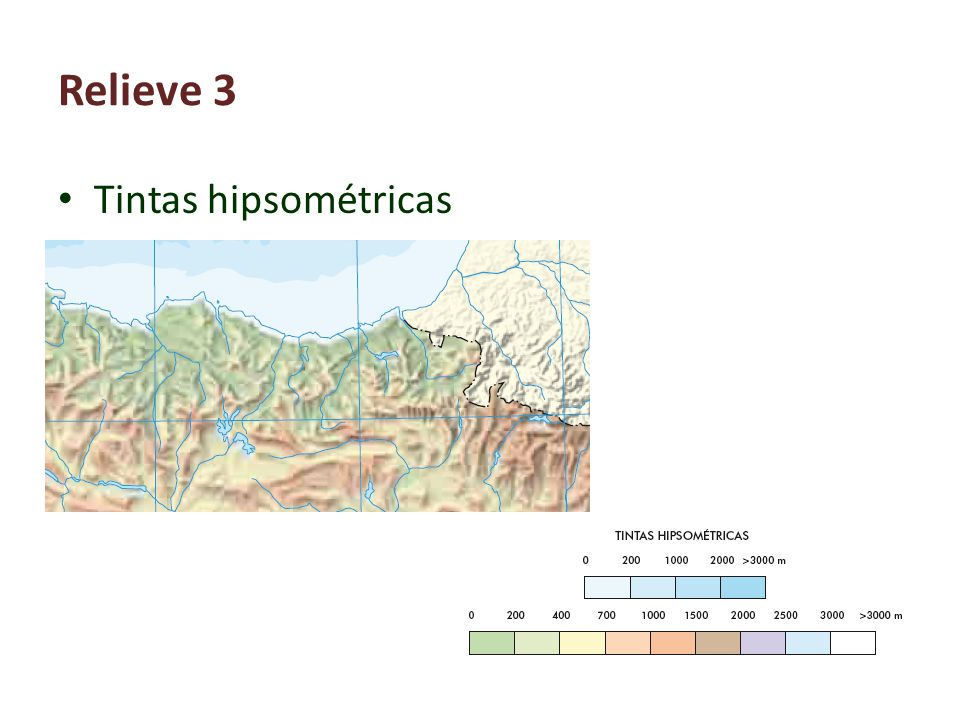

10 Relieve 3 Tintas hipsométricas

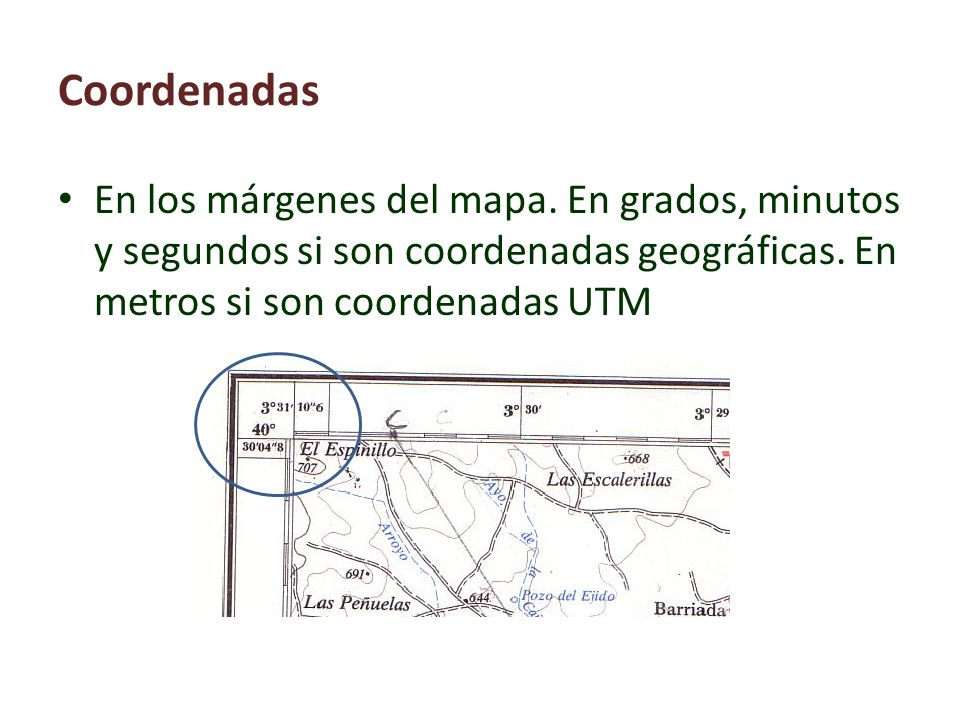

11 Coordenadas En los márgenes del mapa. En grados, minutos y segundos si son coordenadas geográficas. En metros si son coordenadas UTM

12 Coordenadas de un punto
Latitud 40º 28’ 45’’N Longitud 3º 26’ 47’’W Longitud Latitud

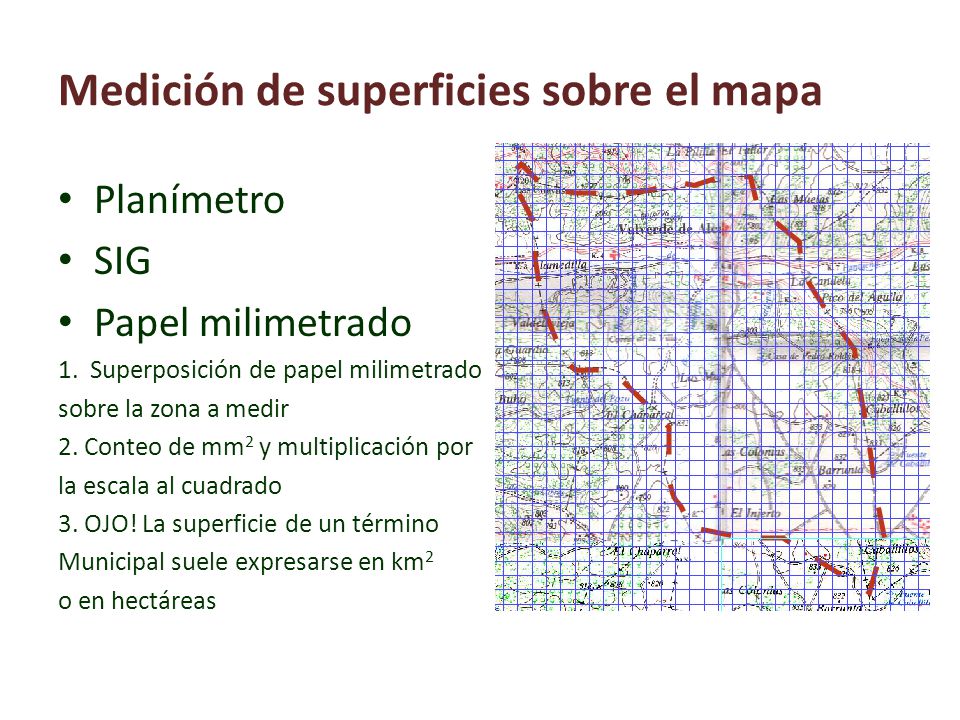

13 Medición de superficies sobre el mapa
Planímetro SIG Papel milimetrado 1. Superposición de papel milimetrado sobre la zona a medir 2. Conteo de mm2 y multiplicación por la escala al cuadrado 3. OJO! La superficie de un término Municipal suele expresarse en km2 o en hectáreas

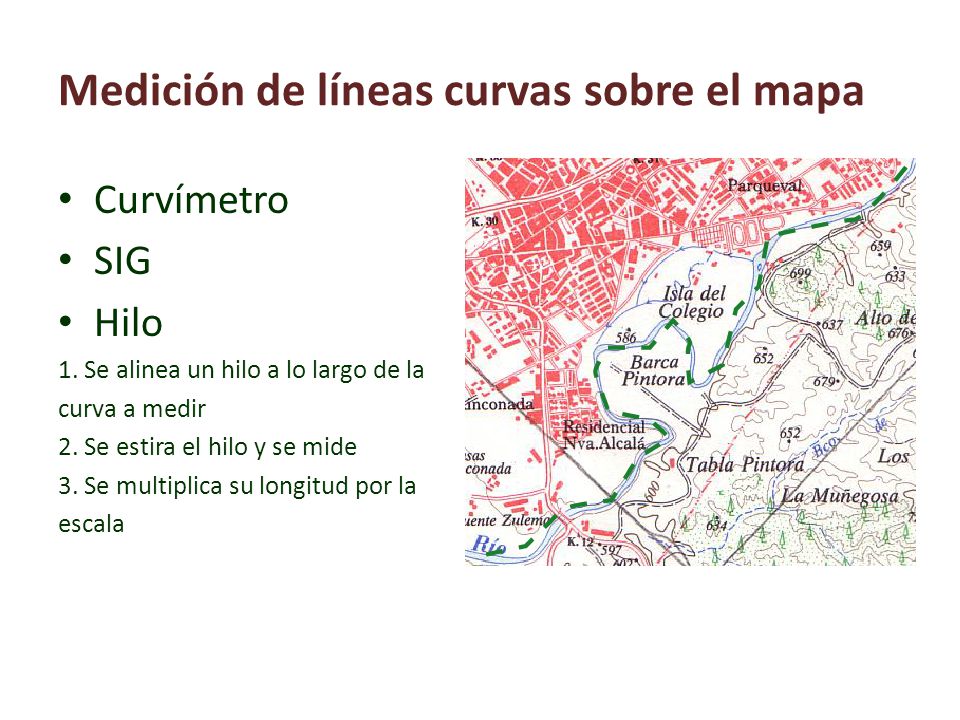

14 Medición de líneas curvas sobre el mapa
Curvímetro SIG Hilo 1. Se alinea un hilo a lo largo de la curva a medir 2. Se estira el hilo y se mide 3. Se multiplica su longitud por la escala

15 Pendiente La pendiente es la relación que existe entre el desnivel que debemos superar y la distancia en horizontal que debemos recorrer Distancia en vertical X 100/Distancia en horizontal = Pendiente%

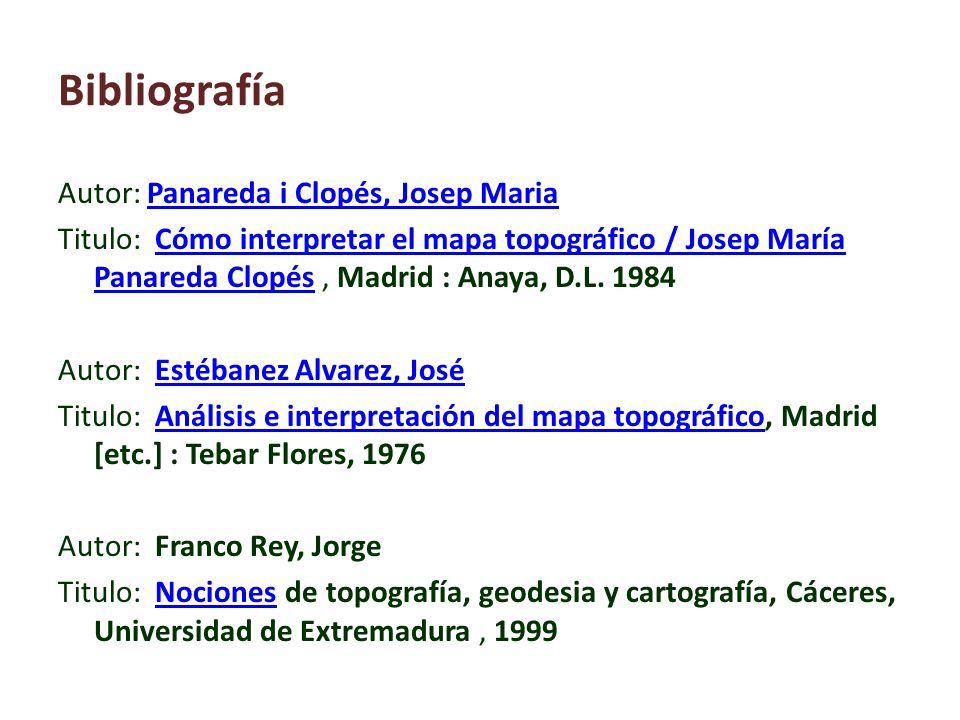

16 Bibliografía Autor: Panareda i Clopés, Josep Maria Titulo: Cómo interpretar el mapa topográfico / Josep María Panareda Clopés , Madrid : Anaya, D.L Autor: Estébanez Alvarez, José Titulo: Análisis e interpretación del mapa topográfico, Madrid [etc.] : Tebar Flores, 1976 Autor: Franco Rey, Jorge Titulo: Nociones de topografía, geodesia y cartografía, Cáceres, Universidad de Extremadura , 1999
