METROLOGIA INDUSTRIAL

Presentación del tema: "METROLOGIA INDUSTRIAL"— Transcripción de la presentación:

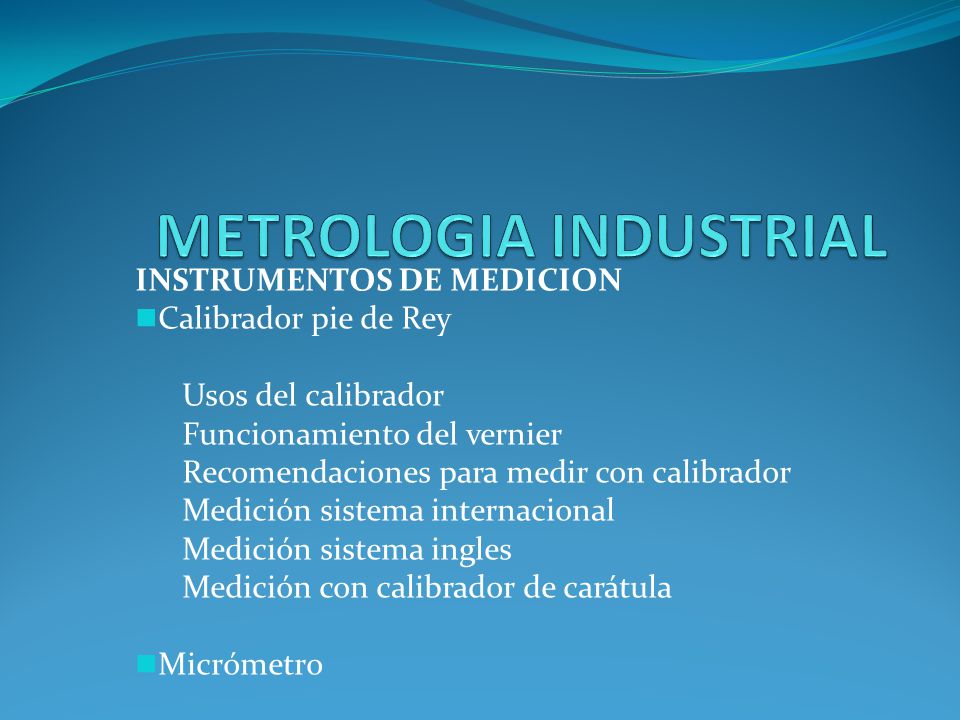

1 METROLOGIA INDUSTRIAL
INSTRUMENTOS DE MEDICION Calibrador pie de Rey Usos del calibrador Funcionamiento del vernier Recomendaciones para medir con calibrador Medición sistema internacional Medición sistema ingles Medición con calibrador de carátula Micrómetro

2 METROLOGIA DIMENSIONAL
El Calibrador o Pie de Rey ING. Ana América Riovalles

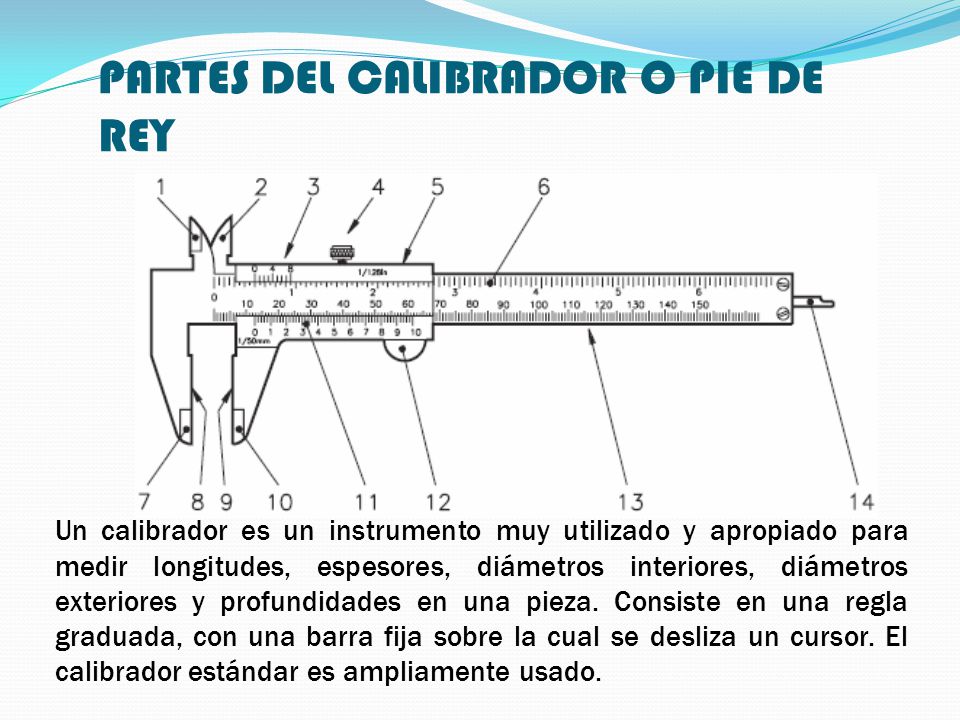

3 PARTES DEL CALIBRADOR O PIE DE REY
Un calibrador es un instrumento muy utilizado y apropiado para medir longitudes, espesores, diámetros interiores, diámetros exteriores y profundidades en una pieza. Consiste en una regla graduada, con una barra fija sobre la cual se desliza un cursor. El calibrador estándar es ampliamente usado.

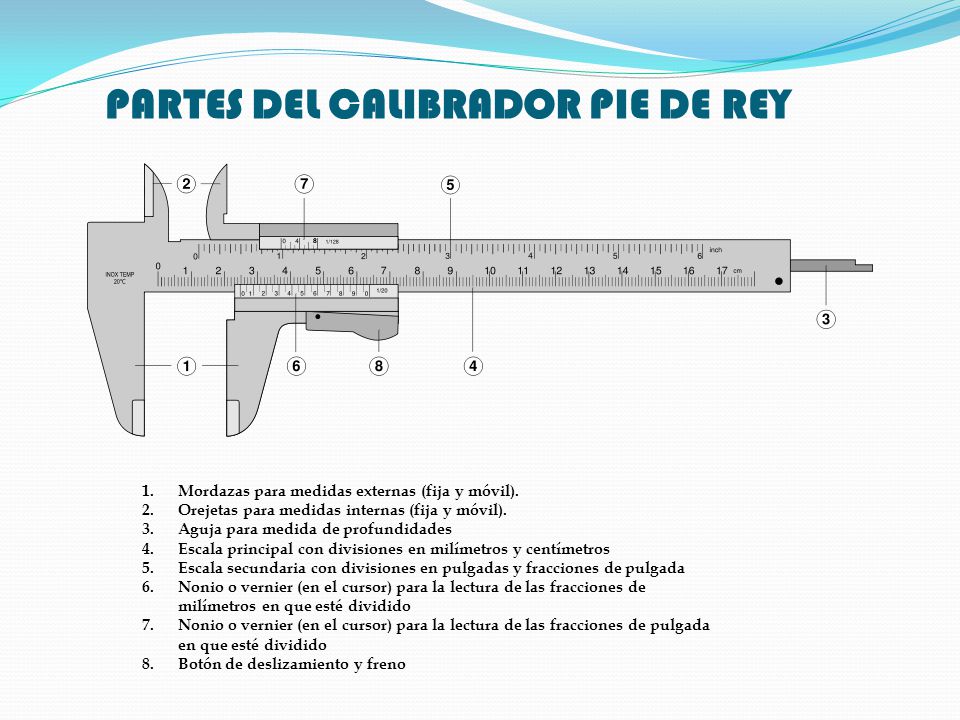

4 PARTES DEL CALIBRADOR PIE DE REY
Mordazas para medidas externas (fija y móvil). Orejetas para medidas internas (fija y móvil). Aguja para medida de profundidades Escala principal con divisiones en milímetros y centímetros Escala secundaria con divisiones en pulgadas y fracciones de pulgada Nonio o vernier (en el cursor) para la lectura de las fracciones de milímetros en que esté dividido Nonio o vernier (en el cursor) para la lectura de las fracciones de pulgada en que esté dividido Botón de deslizamiento y freno

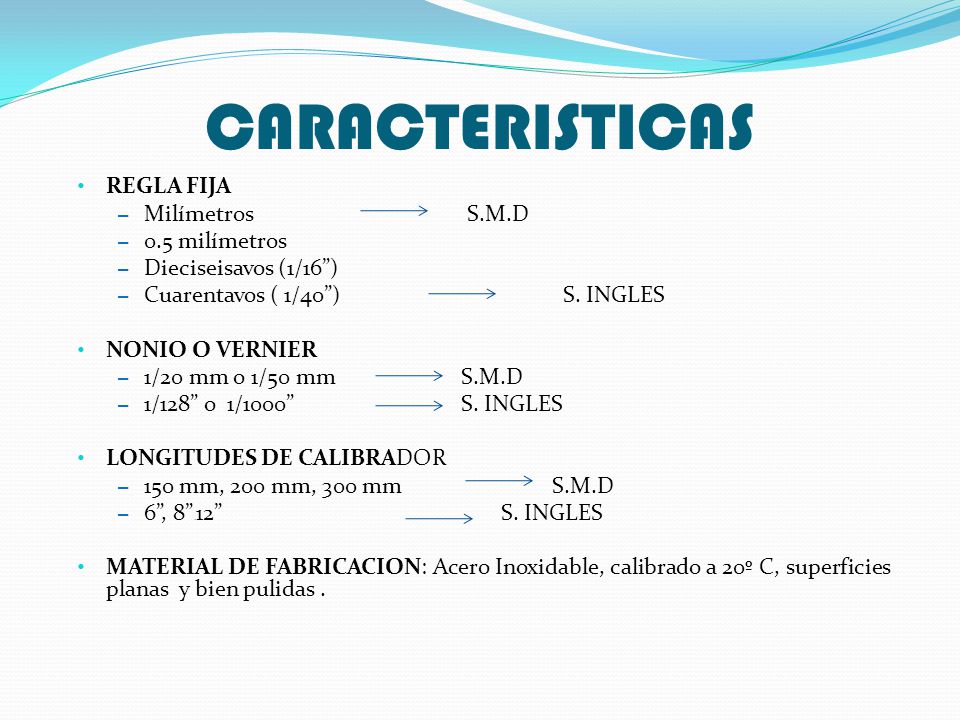

5 CARACTERISTICAS REGLA FIJA Milímetros S.M.D 0.5 milímetros
Dieciseisavos (1/16”) Cuarentavos ( 1/40”) S. INGLES NONIO O VERNIER 1/20 mm o 1/50 mm S.M.D 1/128” o 1/1000” S. INGLES LONGITUDES DE CALIBRADOR 150 mm, 200 mm, 300 mm S.M.D 6”, 8” 1212” S. INGLES MATERIAL DE FABRICACION: Acero Inoxidable, calibrado a 20º C, superficies planas y bien pulidas .

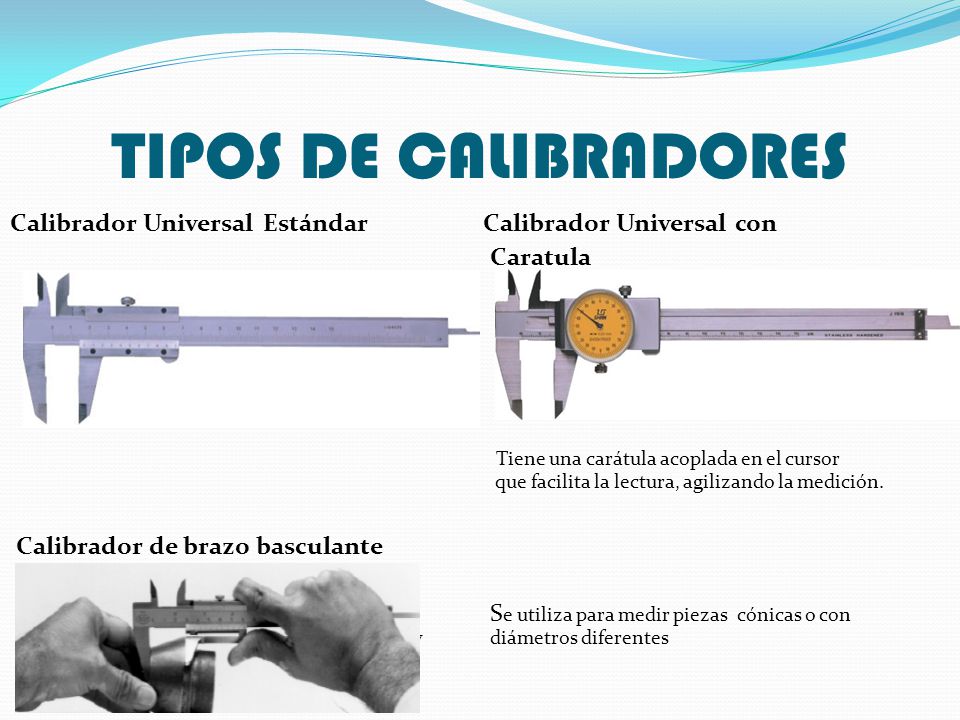

6 TIPOS DE CALIBRADORES Calibrador Universal Estándar Calibrador Universal con Caratula Tiene una carátula acoplada en el cursor que facilita la lectura, agilizando la medición. Calibrador de brazo basculante Se utiliza para medir piezas cónicas o con rebajes y diámetros diferentes

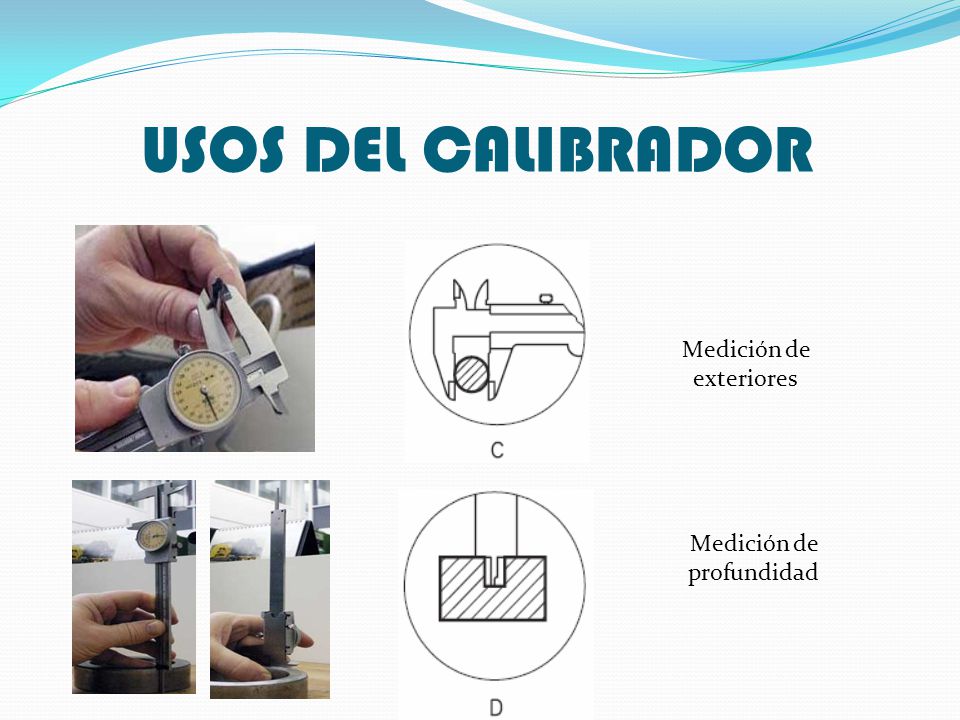

7 USOS DEL CALIBRADOR Medición de exteriores Medición de profundidad

8 FUNCIONAMIENTO DEL CALIBRADOR
Para realizar una medición con un calibrador, el cursor posee una escala vernier o nonio, cuya medición se basa en la división de la unidad mínima utilizada en la escala principal o fija.

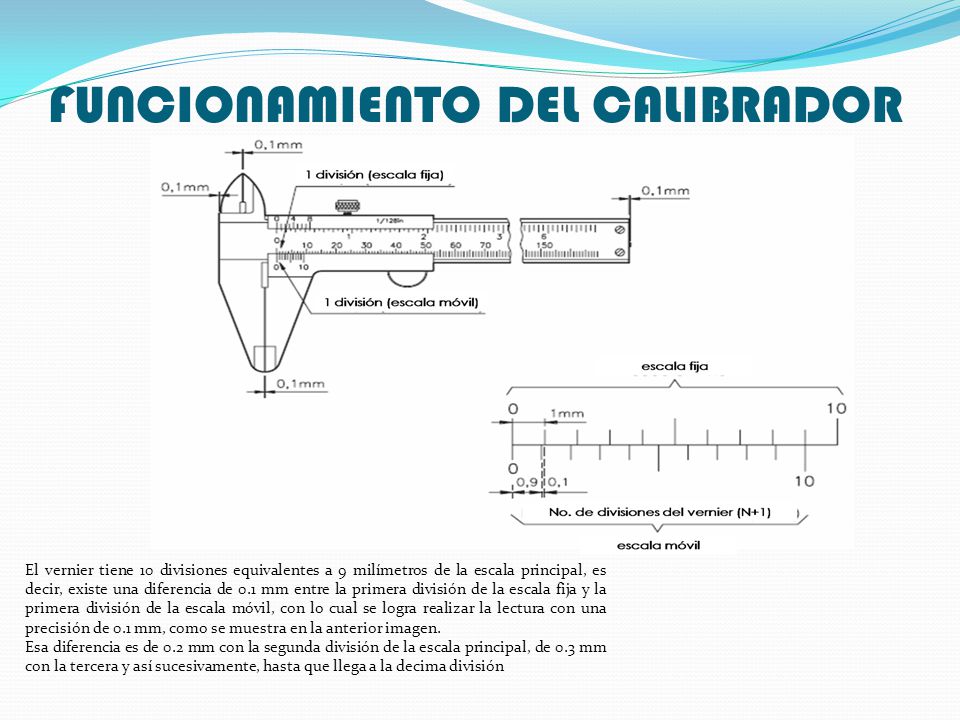

9 FUNCIONAMIENTO DEL CALIBRADOR
El vernier tiene 10 divisiones equivalentes a 9 milímetros de la escala principal, es decir, existe una diferencia de 0.1 mm entre la primera división de la escala fija y la primera división de la escala móvil, con lo cual se logra realizar la lectura con una precisión de 0.1 mm, como se muestra en la anterior imagen. Esa diferencia es de 0.2 mm con la segunda división de la escala principal, de 0.3 mm con la tercera y así sucesivamente, hasta que llega a la decima división

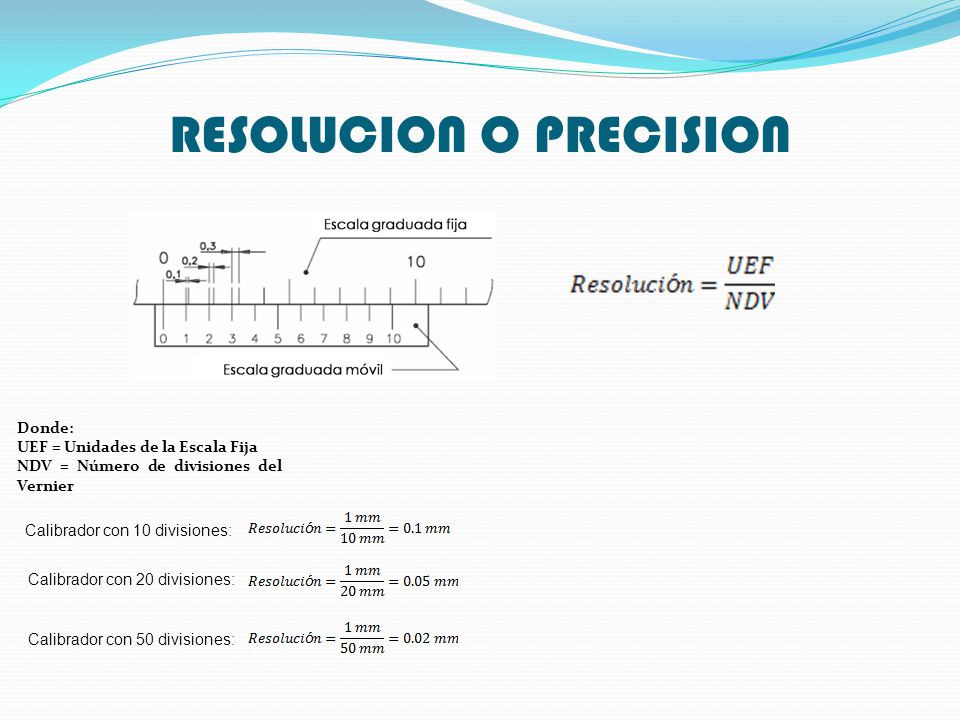

10 RESOLUCION O PRECISION
Donde: UEF = Unidades de la Escala Fija NDV = Número de divisiones del Vernier Calibrador con 10 divisiones: Calibrador con 20 divisiones: Calibrador con 50 divisiones:

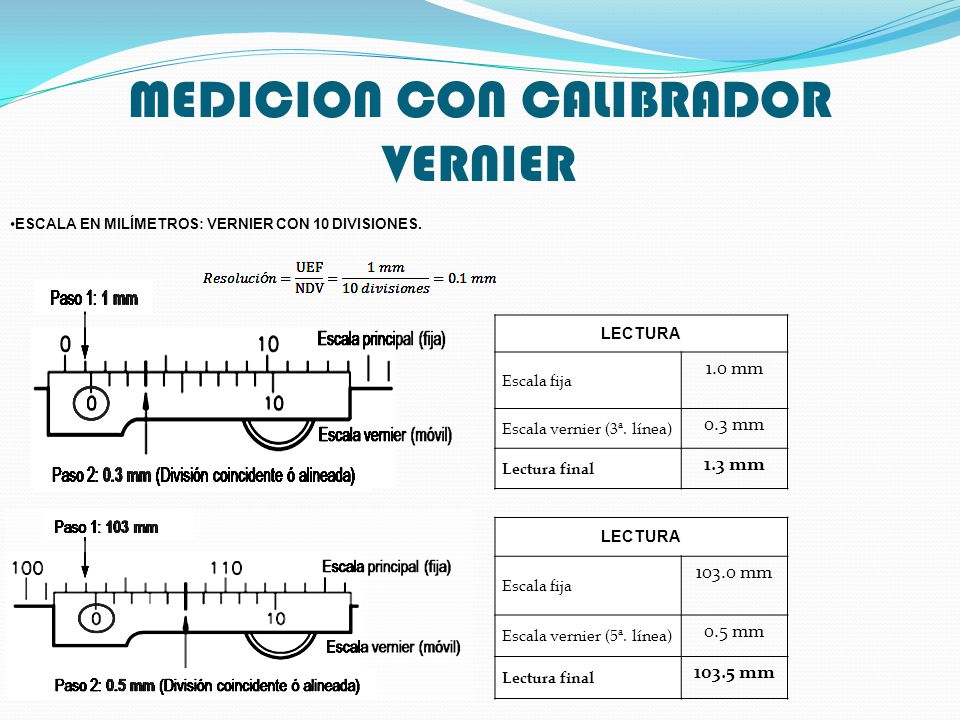

11 MEDICION CON CALIBRADOR VERNIER
ESCALA EN MILÍMETROS: VERNIER CON 10 DIVISIONES. LECTURA Escala fija 1.0 mm Escala vernier (3ª. línea) 0.3 mm Lectura final 1.3 mm LECTURA Escala fija 103.0 mm Escala vernier (5ª. línea) 0.5 mm Lectura final 103.5 mm

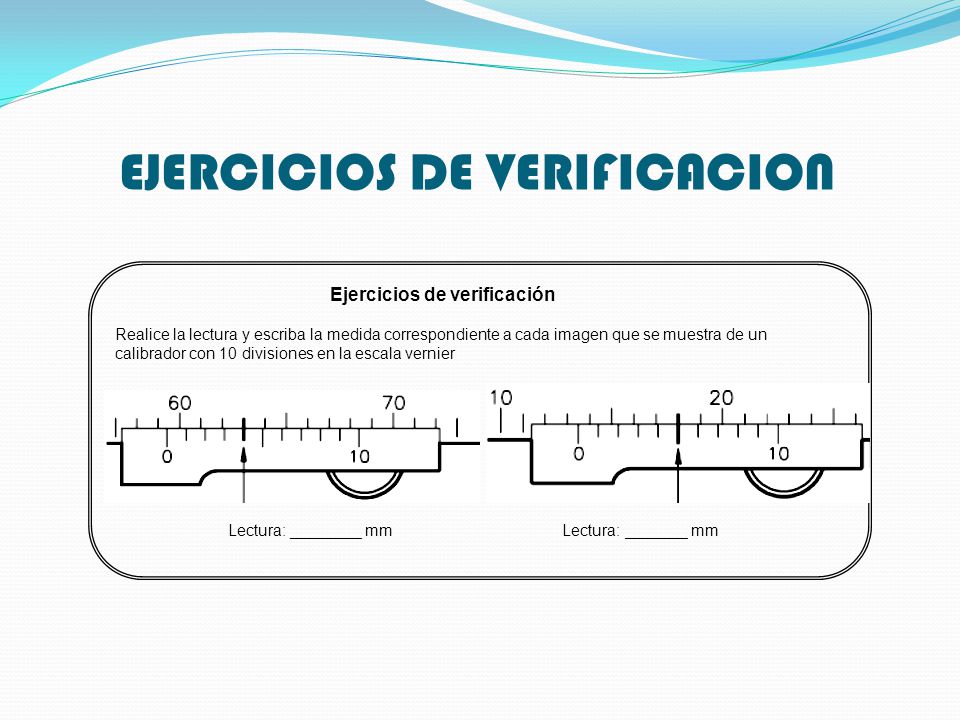

12 EJERCICIOS DE VERIFICACION
Ejercicios de verificación Realice la lectura y escriba la medida correspondiente a cada imagen que se muestra de un calibrador con 10 divisiones en la escala vernier Lectura: ________ mm Lectura: _______ mm

13 MEDICION CON CALIBRADOR VERNIER
ESCALA EN MILÍMETROS: VERNIER CON 20 DIVISIONES. LECTURA 73.00 mm Escala fija 0.65 mm Escala vernier (13 líneas × 0.05) 73.65 mm Lectura final ESCALA EN MILÍMETROS: VERNIER CON 50 DIVISIONES. LECTURA 68.00 mm Escala fija 0.32 mm Escala vernier (16 líneas × 0.02) 68.32 mm Lectura final

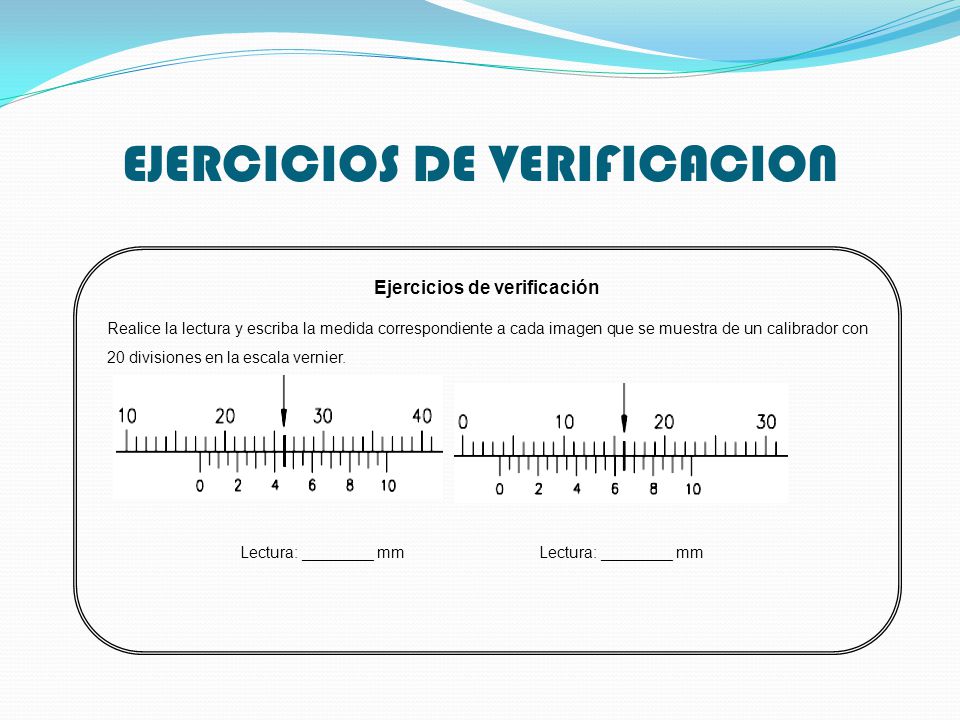

14 EJERCICIOS DE VERIFICACION
Ejercicios de verificación Realice la lectura y escriba la medida correspondiente a cada imagen que se muestra de un calibrador con 20 divisiones en la escala vernier. Lectura: ________ mm

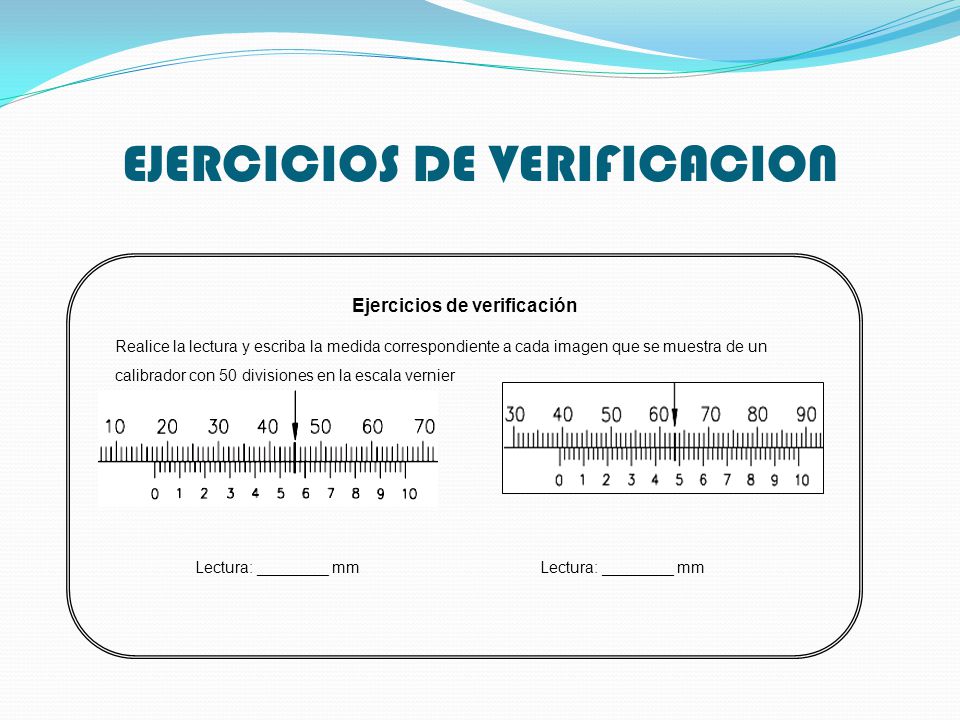

15 EJERCICIOS DE VERIFICACION
Ejercicios de verificación Realice la lectura y escriba la medida correspondiente a cada imagen que se muestra de un calibrador con 50 divisiones en la escala vernier Lectura: ________ mm

16 CALIBRADOR SISTEMA INGLES
LECTURA EN PULGADAS DECIMALES La escala del vernier tiene 25 divisiones 1”se divide en 40 partes iguales 1/40 = 0.025” LECTURA 0.000” Escala fija (P-1) Escala fija (P-2) 0.050” Escala fija (P-3) 0.014” Escala vernier (14 líneas) (P-4) 0.064 Lectura final

17 CALIBRADOR SISTEMA INGLES
LECTURA 1.000” Escala fija (P-1) 0.70” Escala fija (P-2) 0.00” Escala fija (P-3) 0.021” Escala vernier (21 líneas) (P-4) 1.721” Lectura final Ejercicios de verificación Realice la lectura y escriba la medida correspondiente a cada imagen que se muestra de un calibrador con resolución de .025”.

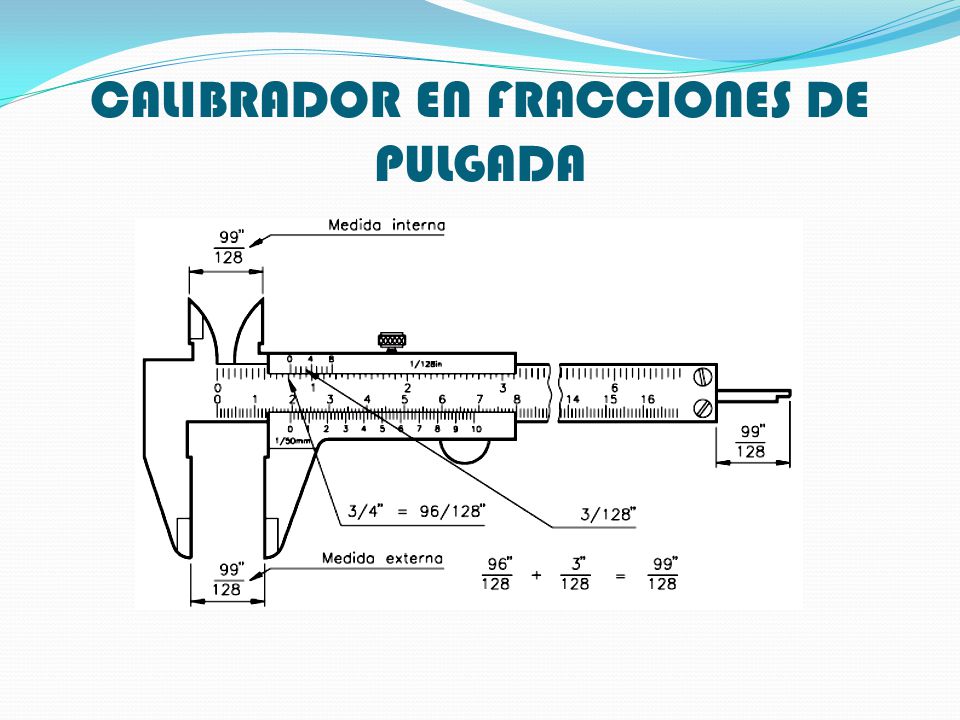

18 CALIBRADOR EN FRACCIONES DE PULGADA
1/16” = 2/32” = 4/64” = 8/128”

19 CALIBRADOR EN FRACCIONES DE PULGADA

20 LECTURA EN PULGADAS FRACCIONARIAS
La lectura en la imagen solo se toma en la escala principal (ver imagen que muestra la división de una pulgada). Ejemplo A: 1 división (1/16) × 8 = 8/128

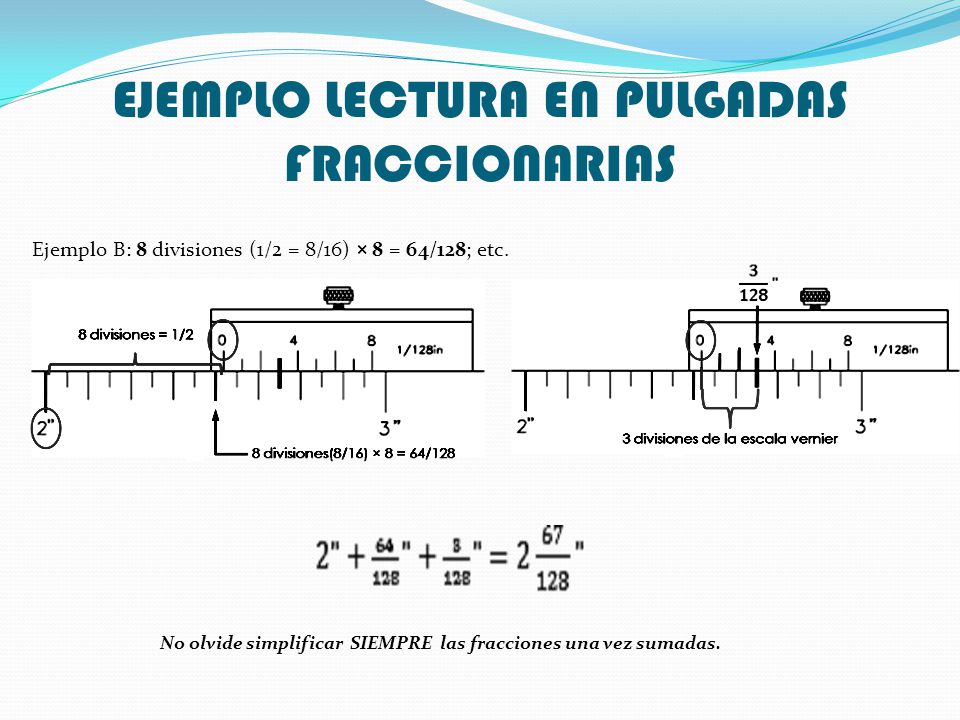

21 EJEMPLO LECTURA EN PULGADAS FRACCIONARIAS
Ejemplo B: 8 divisiones (1/2 = 8/16) × 8 = 64/128; etc. No olvide simplificar SIEMPRE las fracciones una vez sumadas.

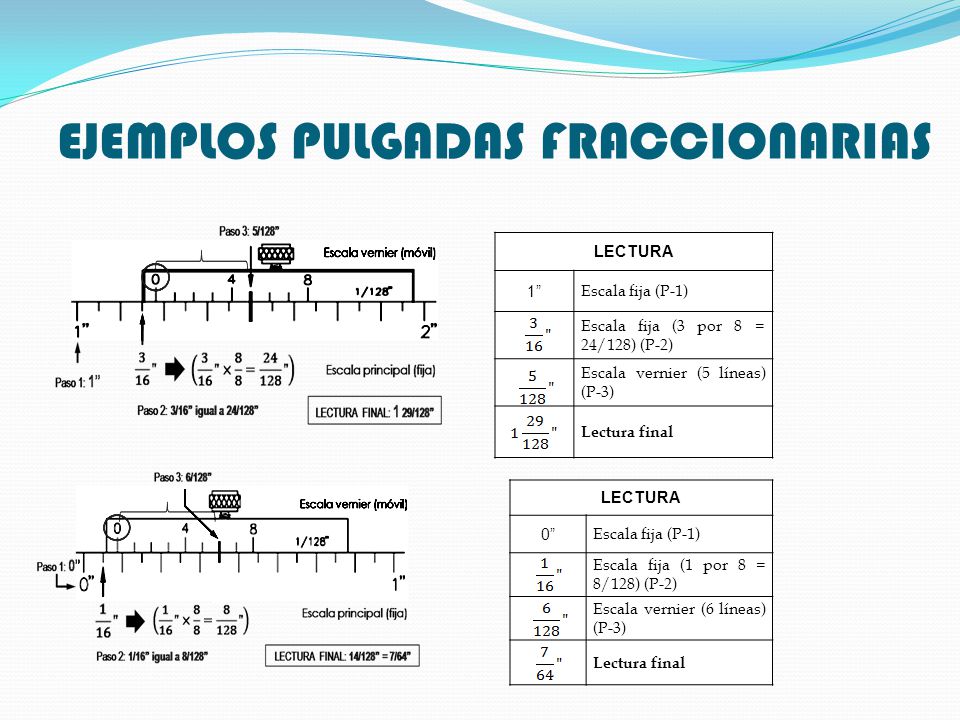

22 EJEMPLOS PULGADAS FRACCIONARIAS
LECTURA 1” Escala fija (P-1) Escala fija (3 por 8 = 24/128) (P-2) Escala vernier (5 líneas) (P-3) Lectura final LECTURA 0” Escala fija (P-1) Escala fija (1 por 8 = 8/128) (P-2) Escala vernier (6 líneas) (P-3) Lectura final

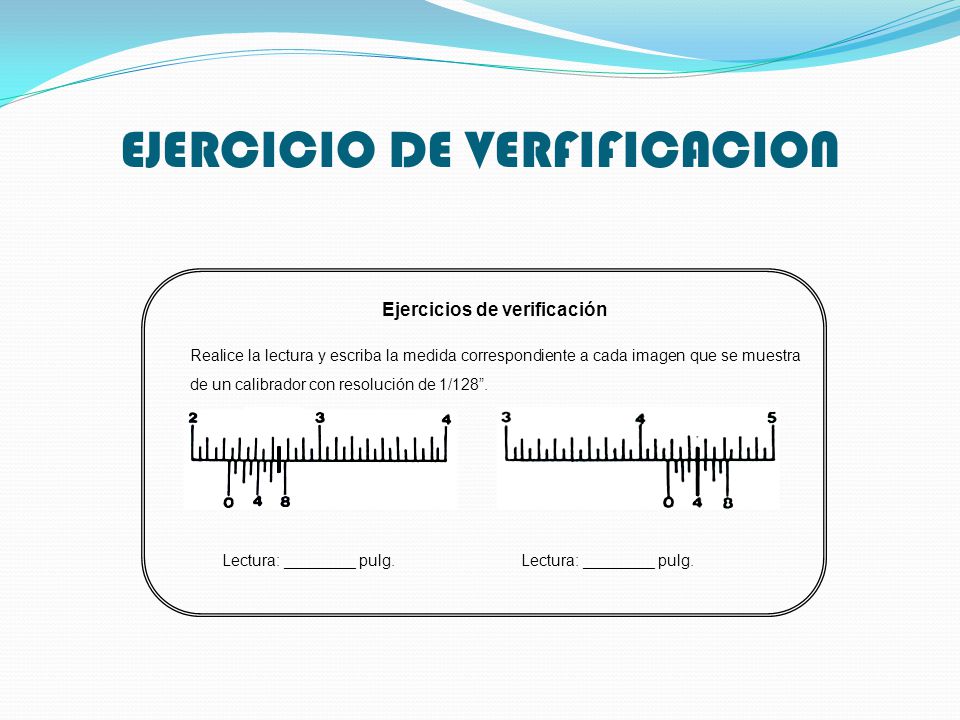

23 EJERCICIO DE VERFIFICACION
Ejercicios de verificación Realice la lectura y escriba la medida correspondiente a cada imagen que se muestra de un calibrador con resolución de 1/128”. Lectura: ________ pulg.
