1 Amsat Argentina LUSEX LU Satellite EXperiment SISTEMA DE RF Y SUBSISTEMAS ASOCIADOS GUILLERMO KILLING PABLO ALVAREZ

2 FRECUENCIAS UTILIZADAS UPLINK 435.950 MHZ DOWNLINK 145,950 MHZ MIN PATH LOSS 143,25 dB MAX PATH LOSS 154,73 dB MIN PATH LOSS 133,75 dB MAX PATH LOSS 145,23 dB

3 Componentes de RF TRANSMISOR RECEPTOR MODULO DE POTENCIA

4 DIAGRAMA EN BLOQUES ANTENA RX MODULO RECEPTOR NIVEL DE SEÑAL RECIBIDA (RSSI) AL uC SELECCIÓN DE FRECUENCIA DESDE uC SALIDA FSK AL uC AMPLIFICADOR DE POTENCIA MODULO TRANSMISOR ANTENA TX AUDIO RX AUDIO 20Hz~15KHz AL uC AUDIO DEL uC (aprs, sstv, beacon, etc.) MODULO DE AUDIO SUBTONO FONIA AUDIO AL MODULADOR HABILITAR TRANSMISION FONIA (PTT) PTT DEL uC

5 DISEÑO DE LAS ANTENAS DEBIDO AL POCO ESPACIO DISPONIBLE SE PENSO UTILIZAR LOS PANELES COMO ANTENAS. POR SUERTE LOS PANELES TIENEN UNA DIATANCIA APROXIMADA DE CUARTO DE LONGITUD DE ONDA A LA FRECUENCIA A TRANSMITIR. PARA A ACOPLAR LA RF SE UTILIZA EL SISTEMA DE ACOPLE GAMMA REALIZADO CON MICROSTIP SOBRE EL KAPTON DE LOS PANELES

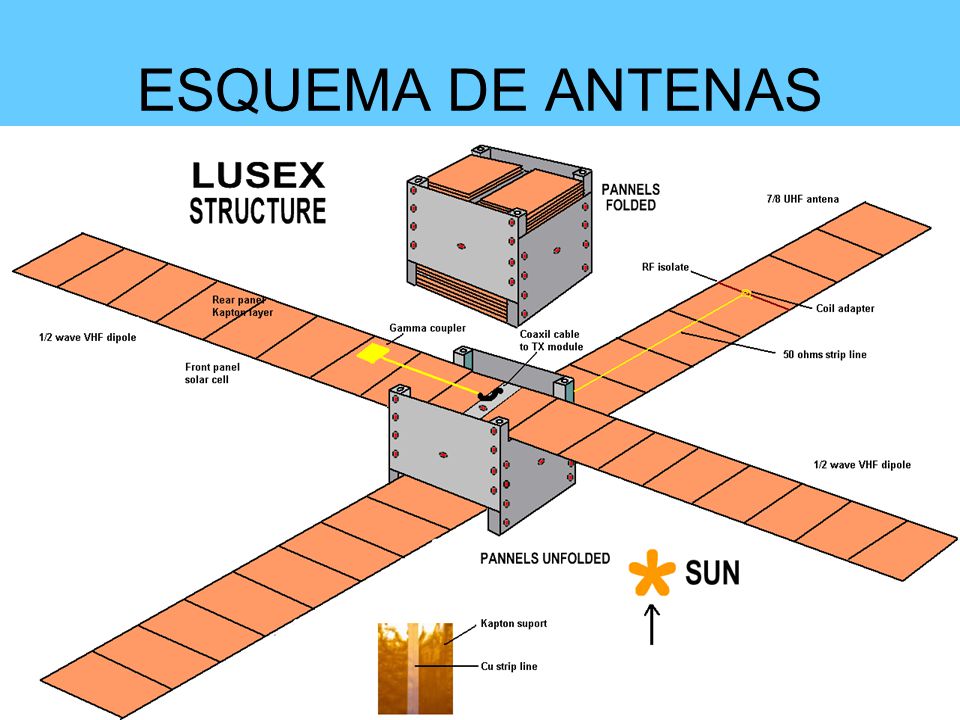

6 ESQUEMA DE ANTENAS

7 PROBLEMAS SOLUCIONADOS SE UTILIZARON MODULOS COMERCIALES BLINDADOS. SE RESUELVE LOS PROBLEMAS DE TAMAÑO, FUGA DE RF Y DISIPACION DE CALOR. ETAPA DE AUDIO CON TECNOLOGIA CMOS. BAJO CONSUMO, SENCILLEZ, FIABILIDAD. MODULO DE POTENCIA SUJETO MACANICAMENTE A LA ESTRUCTURA. CONDUCE EL CALOR A LA ESTRUCTURA PARA RADIARLA AL ESPACIO

8 Cálculo de Uplink/Downlink Losses Down Link max loss Down Link min loss Up Link max loss Up Link min loss Frequency145,95 435,95 Max Range3000 Min Range800 Maximum Path Loss145,23133,75154,73143,25 Ground Station / EchoEcho Ground Station Tx Power (Watts)2,00 3,00 Tx Power (dBm)33,01 34,77 Tx Feeder Loss (dB)0,20 0,00 Tx Antenna Gain (dBi)2,00 6,00 EIRP (dBm)34,81 40,77 Polarisation Mismatch Loss (dB)3,00 Ionospheric propagation loss (dB)1,00 Rx Antenna Gain (dBi)0,00 2,00 Rx Feeder Loss (dB)3,00 0,20 Rx Noise Floor (dBm)-130,00 -138,00 Max Range Received Signal (dBm)-117,42-105,94-116,16-104,68 Quality Assessment (S/N dB)12,5824,0621,8433,32

9 EQUIPOS MINIMOS EN TIERRA PARA OPERAR HANDYE DUAL BAND CON 4W DE POTENCIA ANTENA ORIGINAL DEL EQUIPO. SI SE UTILIZA UNA ANTENA CON MAYOR GANANCIA, AUMENTA EL RADIO DE COBERTURA AL HORIZONTE, TENIENDO MAS TIEMPO DE CONTACTO. PARA SSTV Y TELEMETRIA: RECEPTOR DE VHF Y PC CON PLACA DE SONIDO Y SOFWARE APROPIADO. PARA PACKET: HANDIE DUAL BAND CON 4W DE POTENCIA Y PC CON PLACA DE SONIDO SOFWARE APROPIADO.

10 Baliza p/Cohetes ACEMA GPS, Acelerometro 3 ejes, Presion 2 Temp + 200mW RF

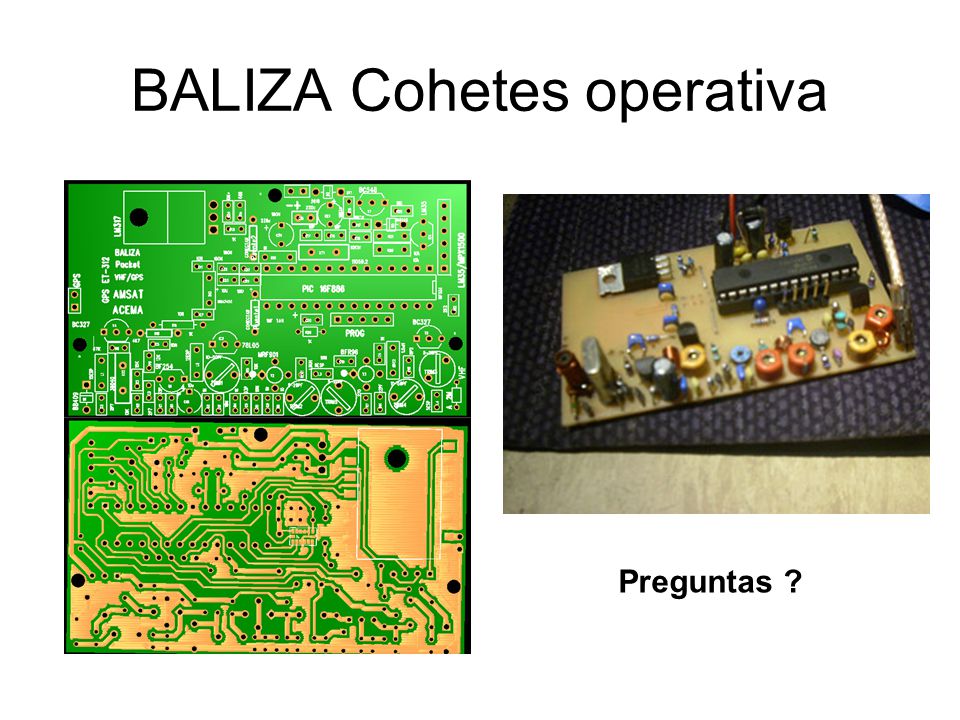

11 BALIZA Cohetes operativa Preguntas ?
