1 IDAS IP Connect Voting

2 Que es Voting en IDAS IP En el pasado, las instalaciones que utilizaban Voting estaban limitadas por la geografía, disponibilidad de conexiones T1, enlaces de Microondas, costo y disponibilidad de expertos en la materia.

3 Sistemas Voting… La serie FR5000, en conjunto con la tarjeta controladora UC FR5000 y la tarjeta CF FR5000 MC, ofrece a sus clientes la habilidad de instalar sistemas Voting utilizando la conectividad IP que esta disponible hoy en día. IP Network

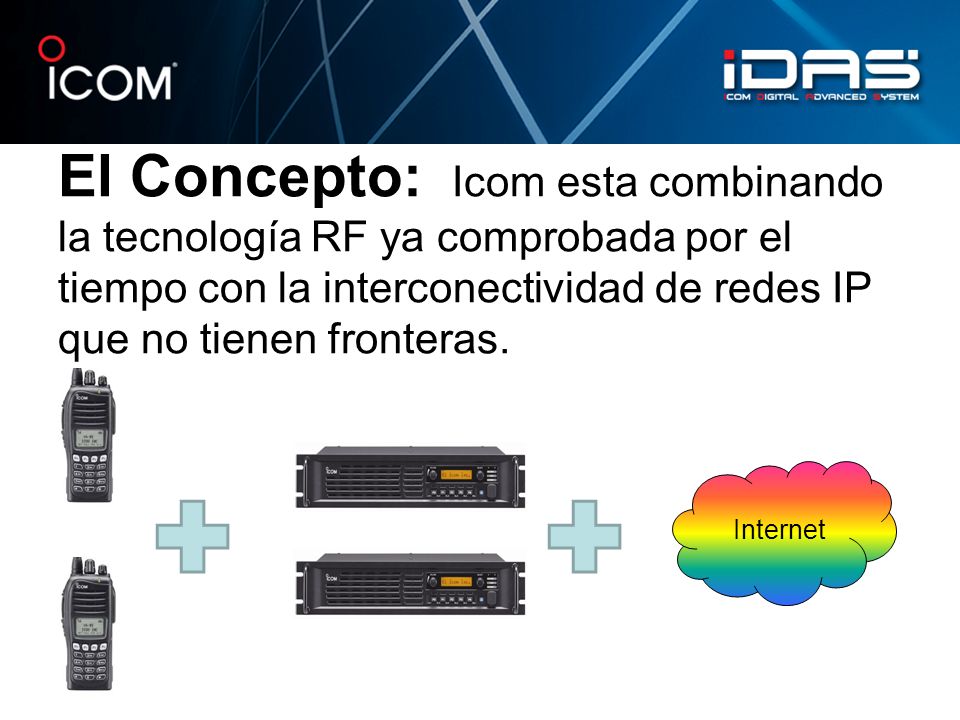

4 El Concepto: Icom esta combinando la tecnología RF ya comprobada por el tiempo con la interconectividad de redes IP que no tienen fronteras. Internet

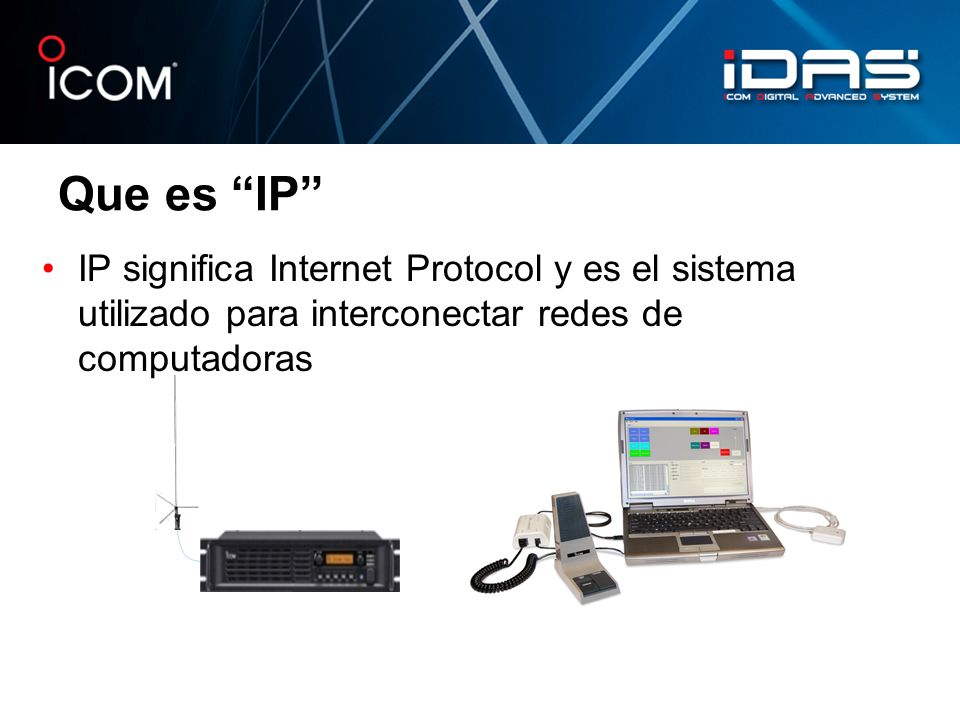

5 Que es “IP” IP significa Internet Protocol y es el sistema utilizado para interconectar redes de computadoras

6 Porque utilizar “IP” en aplicaciones Voting?
IP ofrece la posibilidad de utilizar hasta 4.3 billones de direcciones que pueden ser asignadas a componentes. Este sistema de direcciones IP le permite utilizar la infraestructura ya establecida, mejor conocida como el internet. para instalar e individualmente comunicarse con sus equipos. Esto le permite crear una instalación simple y mas económica comparada con las antiguas instalaciones. Icom utiliza el sistema de direcciones IP para asignar una dirección a la tarjeta UC FR5000 en diferentes configuraciones Voting permitiendo la creación de redes de repetidores mas económicas. IP Network

7 Porque Utilizamos Voting?
Cuando diseñamos un sistema buscamos maneras de expandir el área de cobertura de los equipos portables que pueden escuchar un repetidor de 50 o 100 vatios, pero no pueden comunicarse con el repetidor porque solo utilizan 4 o 5 vatios de salida para alcanzar el repetidor.. Hola…con 50 vatios El repetidor no tiene problemas para comunicarse con el Portable…

8 …pero el portable no puede alcanzar al repetidor
Hola…con 50 vatios Alguien me escucha?

9 Usando receptores voting, la señal de los portables puede ser recibida por uno o mas receptores voting. Estos comparan la señal y la retransmiten la sistema La señal RSSI recibida de los receptores es comparada y la mas fuerte es… Receptor Receptor Señal mas fuerte

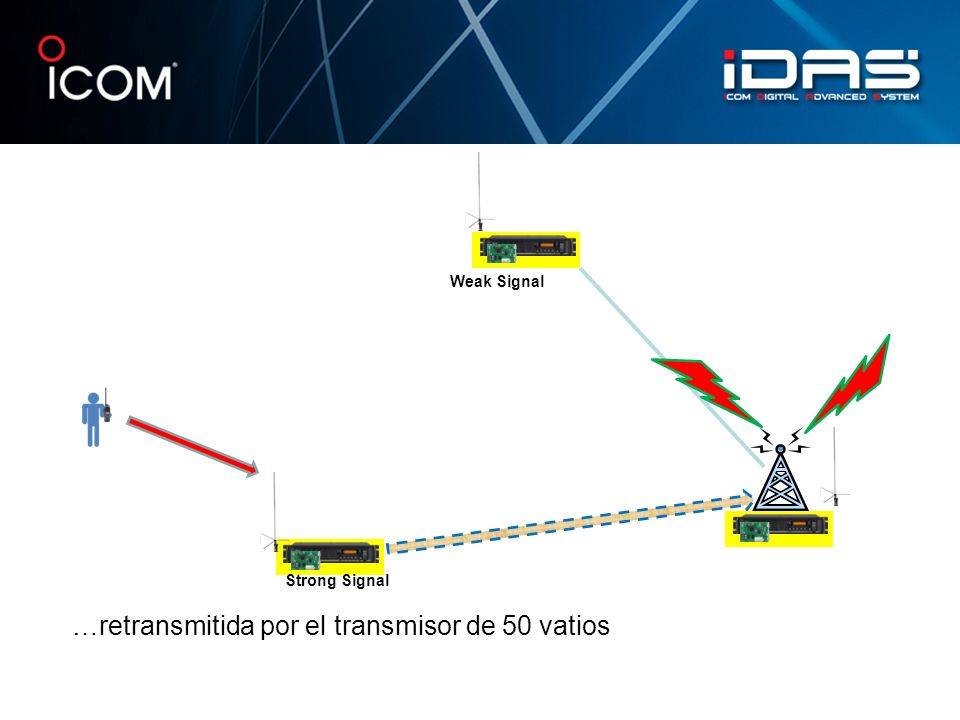

10 …retransmitida por el transmisor de 50 vatios
Weak Signal Strong Signal

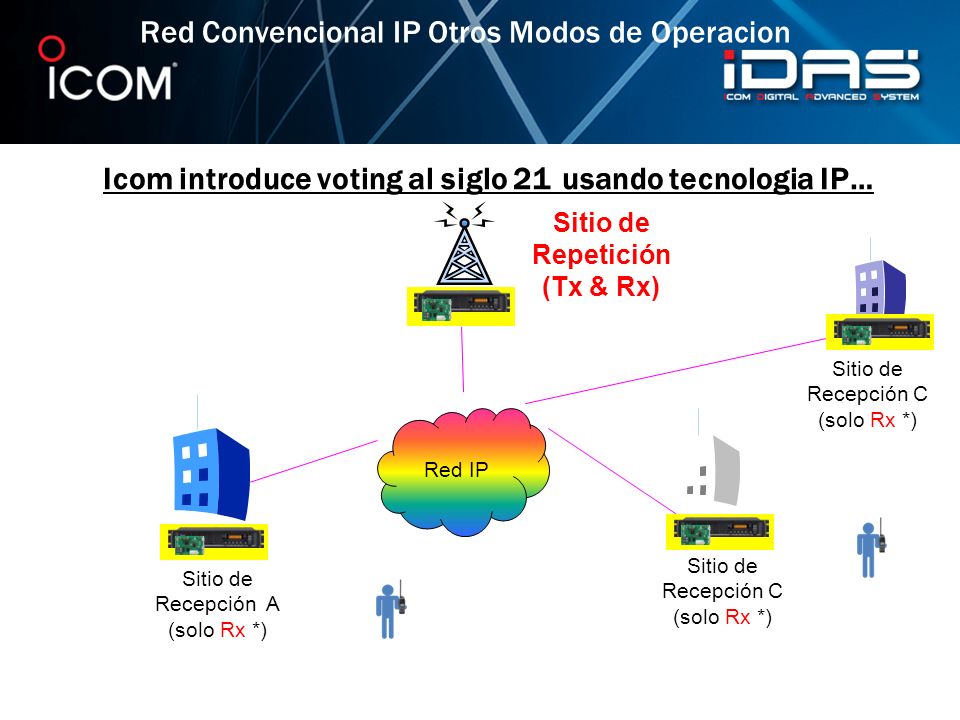

11 Icom introduce voting al siglo 21 usando tecnologia IP…
Red Convencional IP Otros Modos de Operacion Icom introduce voting al siglo 21 usando tecnologia IP… Sitio de Repetición (Tx & Rx) Sitio de Recepción C (solo Rx *) Red IP Sitio de Recepción C (solo Rx *) Sitio de Recepción A (solo Rx *)

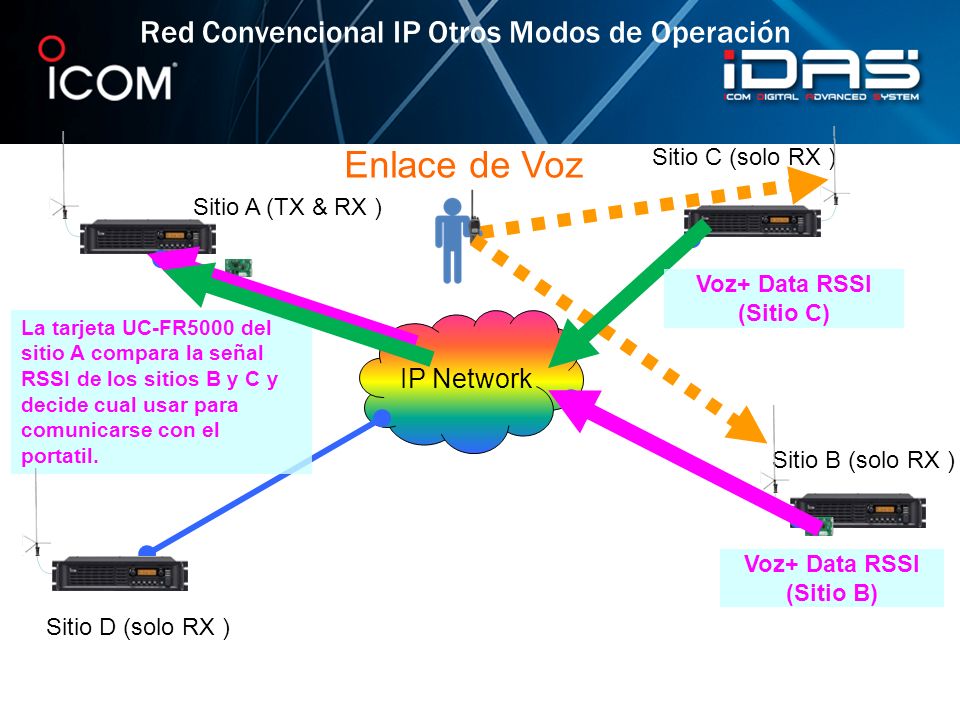

12 Voz+ Data RSSI (Sitio C) Voz+ Data RSSI (Sitio B)
Red Convencional IP Otros Modos de Operación Enlace de Voz Sitio C (solo RX ) Sitio A (TX & RX ) Voz+ Data RSSI (Sitio C) La tarjeta UC-FR5000 del sitio A compara la señal RSSI de los sitios B y C y decide cual usar para comunicarse con el portatil. IP Network Sitio B (solo RX ) Voz+ Data RSSI (Sitio B) Sitio D (solo RX ) 12

13 Voz + Data RSSI (Sitio C) Voz + Data RSSI (Sitio B)
Red Convencional IP Otros Modos de Operación Enlace de Voz Sitio C (solo RX ) Sitio A (RX +TX) Voz + Data RSSI (Sitio C) La tarjeta UC-FR5000 del sitio A re-transmite la señal mas fuerte vía RF e IP Red IP Sitio B (solo RX ) Voz + Data RSSI (Sitio B) Sitio D (solo RX ) 13

14 Cada sitio es un Transmisor (Main) o un Receptor (Sub)
Los receptores reciben la señal en una localización especifica El transmisor (Main) analiza las señales (RSSI) y retransmite la mas fuerte vía RF

15 Los receptores del sistemas IDAS Voting …Mejor conocidos como “Sub”
Solo reciben RF No transmiten via RF(no pueden repetir) Retransmiten toda senal recibida (Voz, Data, RSSI) vía IP Pueden retransmitir la senales a mas de un Transmisor “Main” Conclusión: Recibe por la antena y transmite vía IP solamente

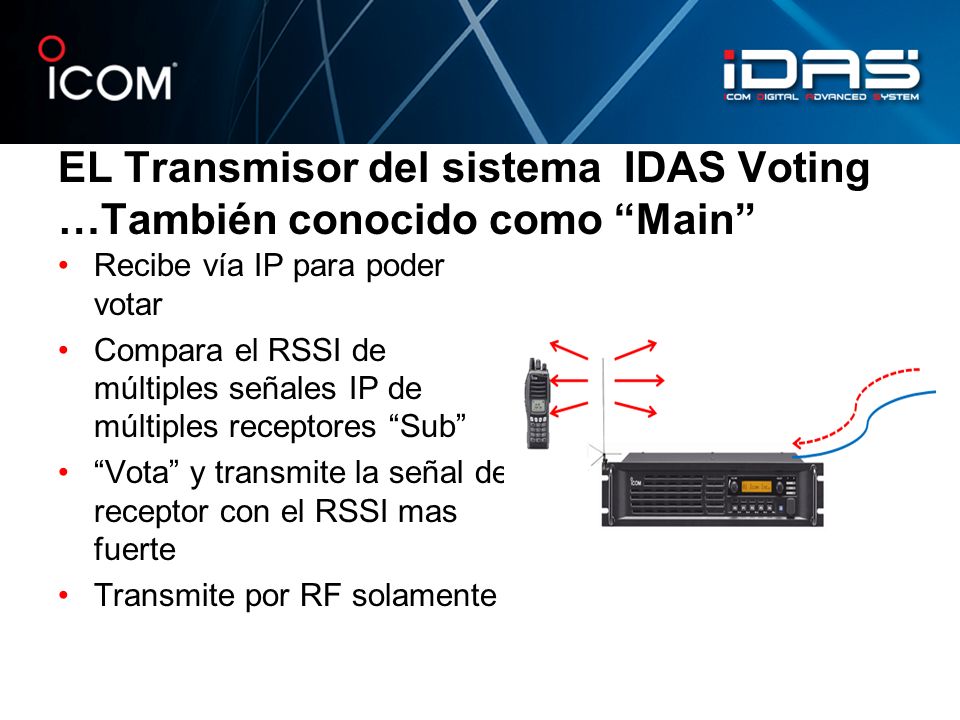

16 EL Transmisor del sistema IDAS Voting …También conocido como “Main”
Recibe vía IP para poder votar Compara el RSSI de múltiples señales IP de múltiples receptores “Sub” “Vota” y transmite la señal del receptor con el RSSI mas fuerte Transmite por RF solamente

17 EL Transmisor del sistema IDAS Voting …También conocido como “Main”
La capacidad de recibir vía RF tiene que ser deshabilitada Si RF es detectado por el receptor del Main, ignora los receptores y transmite la señal recibida por el Main sin importar cuan fuerte sea. En el futuro esto cambiara. Conclusión: Rx vía IP, Vota, TX vía RF

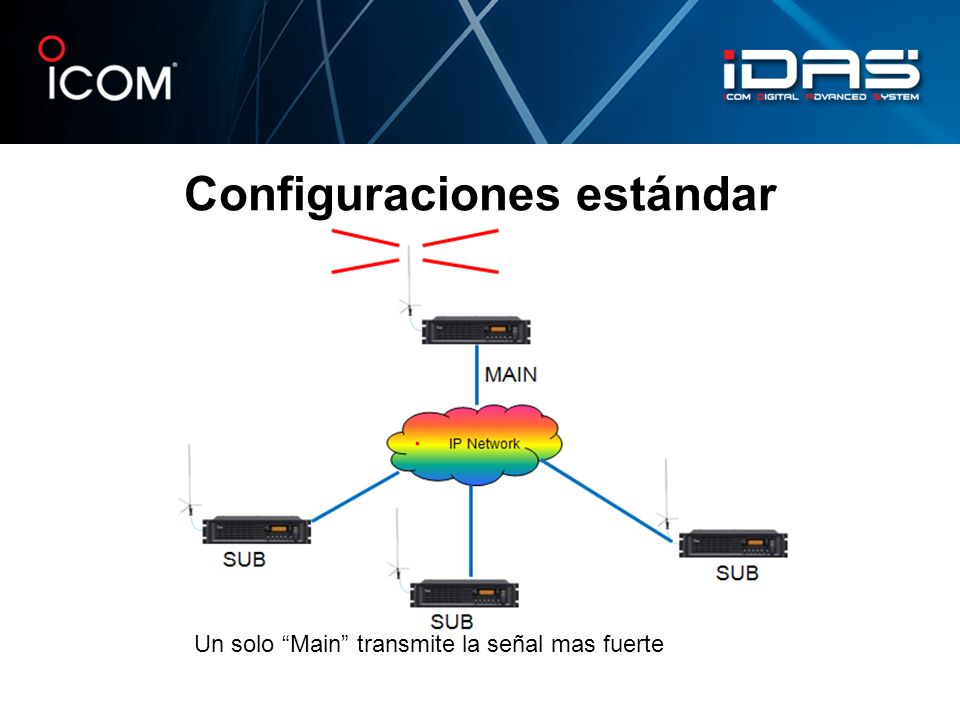

18 Configuraciones estándar
Un solo “Main” transmite la señal mas fuerte

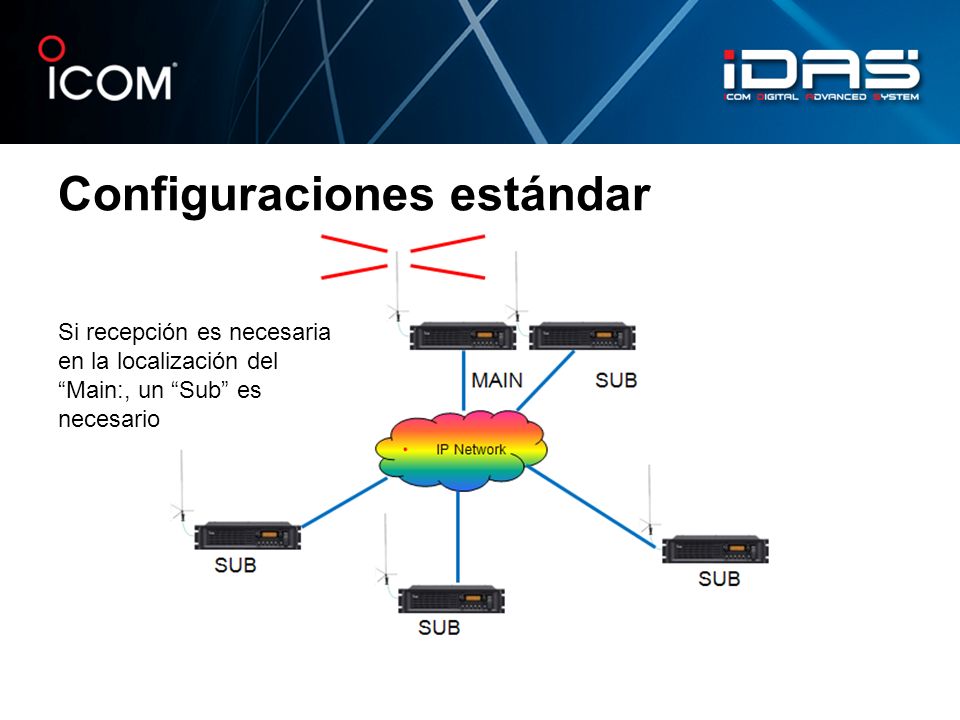

19 Configuraciones estándar
Si recepción es necesaria en la localización del “Main:, un “Sub” es necesario

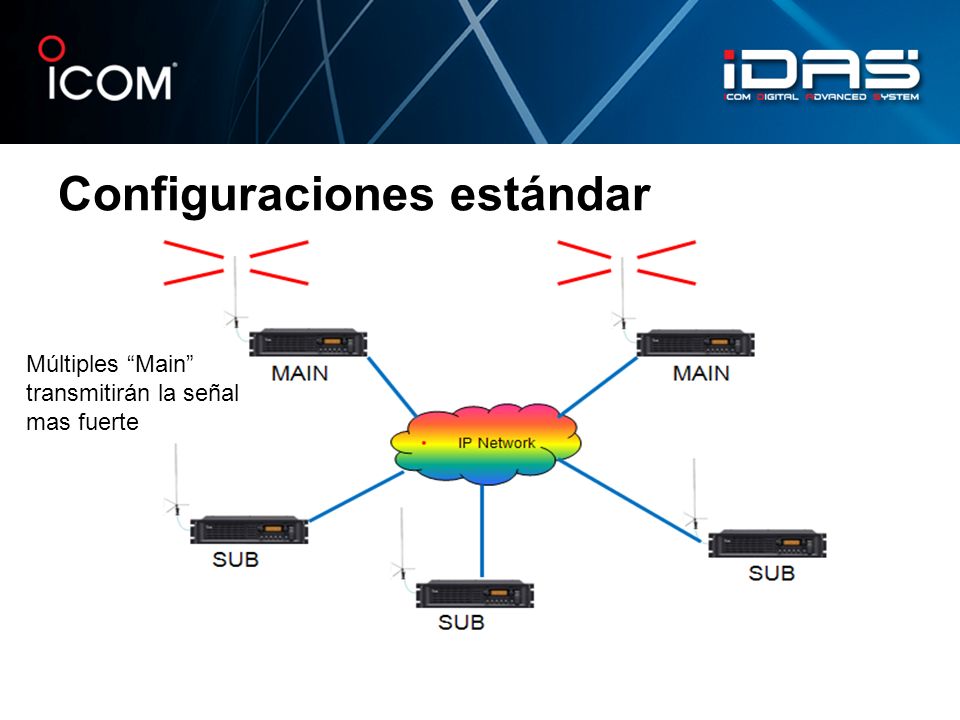

20 Configuraciones estándar
Múltiples “Main” transmitirán la señal mas fuerte

21 Cada sitio Voting es simple de ensamblar
Internet

22 Componentes Básicos de un Sitio Voting IDAS IP…
Repetidor de la serie FR5000

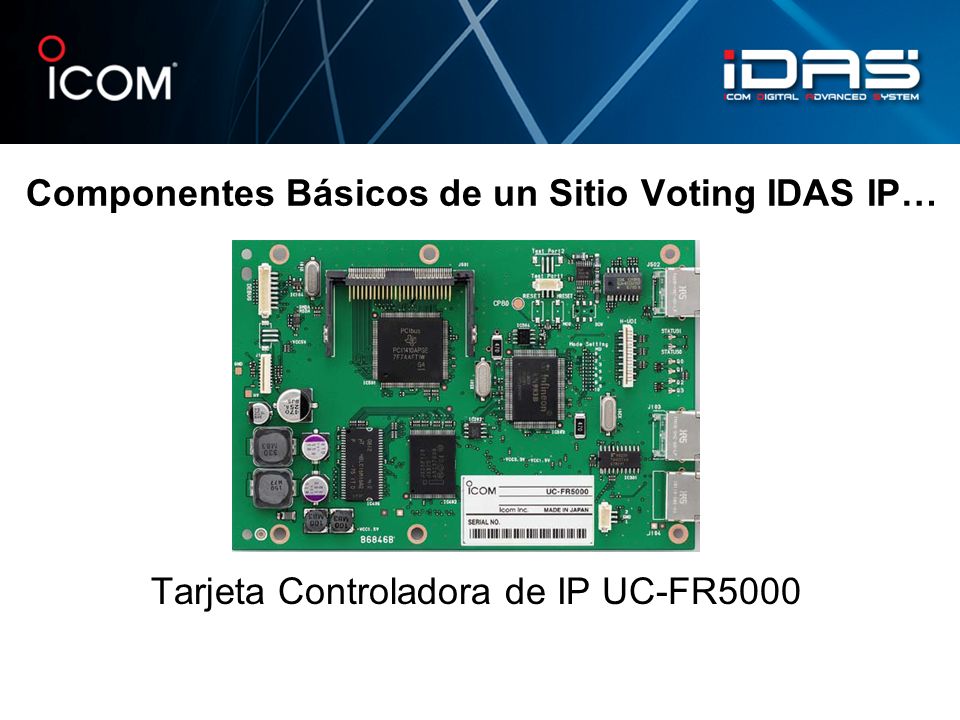

23 Componentes Básicos de un Sitio Voting IDAS IP…
Tarjeta Controladora de IP UC-FR5000

24 Componentes Básicos de un Sitio Voting IDAS IP…
CF-FR5000MC

25 La tarjeta UCFR5000 y FR5000MC instalada en un UR FR5000

26 Componentes Básicos de un Sitio Voting IDAS IP…
Router-VPN (Linksys RV042)

27 Configuración del Sistema IDAS IP
Los aspectos RF de su sistema siguen usando los mismo principios establecidos en instalaciones normales. Icom sugiere que un profesional de IT sea el que instale y configure los aspectos de la red e ISP. El departamento de asistencia técnica de Icom solo podrá ofrecer soporte limitado en problemas relacionas a IP. IDAS IP no es Plug and Play

28 Programación Básica del Controlador UC-FR5000…

29 Programación Básica del Controlador UC-FR5000…
Cada repetidor será asignado una dirección IP local. Esta será una de las posibles 16 señales del sistema IDAS IP

30 Programación Básica del Controlador UC-FR5000…
Direct Address List determina los 15 posibles “Destinos” de la señal de este repetidor usando la tarjeta UC-FR5000 Cada dirección es la dirección IP LOCAL de los otros repetidores Icom recomienda que usen el formato de direcciones proveído en la lista de requisitos.

31 Configuración del UC-FR5000 para Voting
RSSI Update le permite comparar RSSI’s Service designa si la unidad es un Main o Sub.

32 Notas Adicionales El RCFS10 no puede ser parte de un sistema IDAS voting debido a que el“Main” no puede enviar señales al RC vía IP y el “Sub” no recibe vía IP Repetidores IDAS IP configurados como “Multi-Site” no pueden ser parte de un sistema voting debido a que el “Main” no enviara señales vía IP a los repetidores en “multi-Site”.

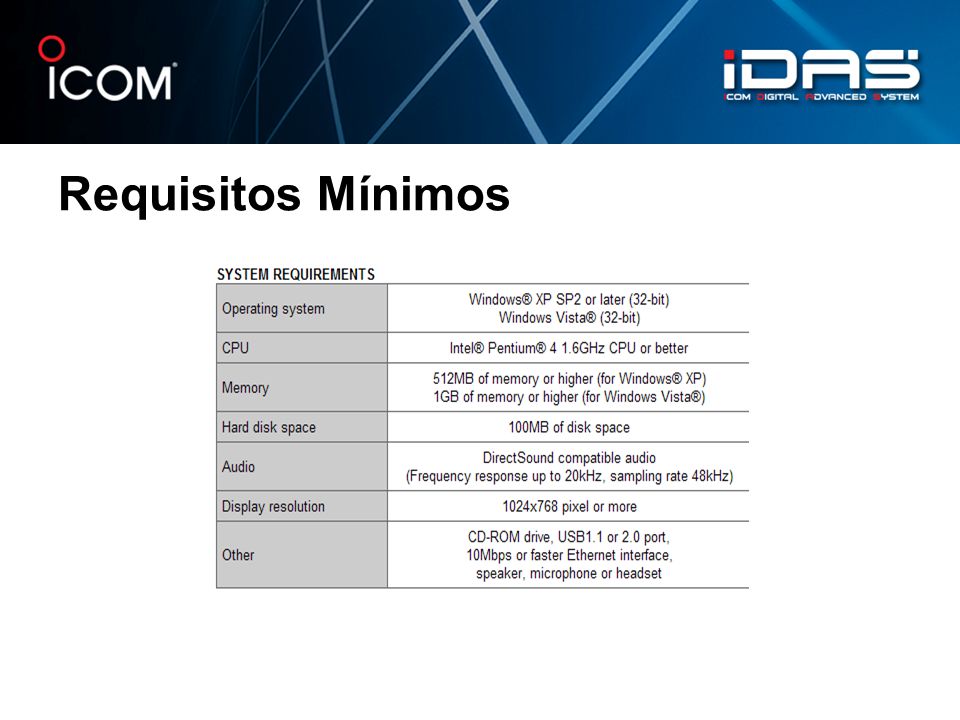

33 Requisitos Mínimos

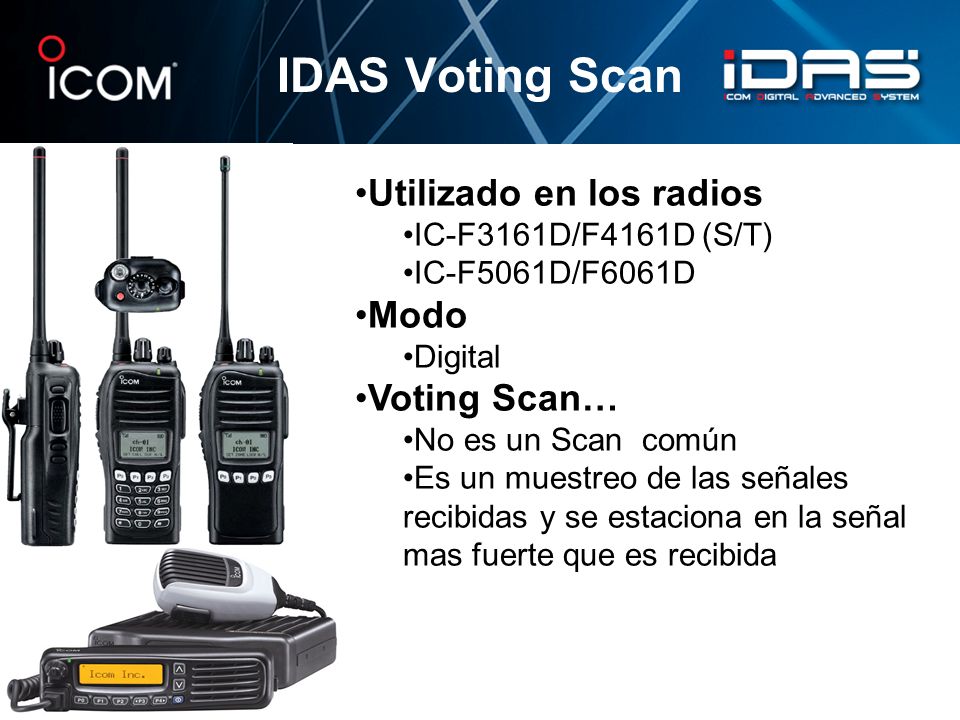

34 IDAS Voting Scan Utilizado en los radios Modo Voting Scan…
IC-F3161D/F4161D (S/T) IC-F5061D/F6061D Modo Digital Voting Scan… No es un Scan común Es un muestreo de las señales recibidas y se estaciona en la señal mas fuerte que es recibida

35

36

37

38

39 Como Trabaja Vota cada 3 segundos
El audio recibido es de los repetidores en la lista No hay perdida de audio durante la votación Solamente las frecuencias escogidas en “Voting Zone” son evaluadas. Aplicación en Multicast

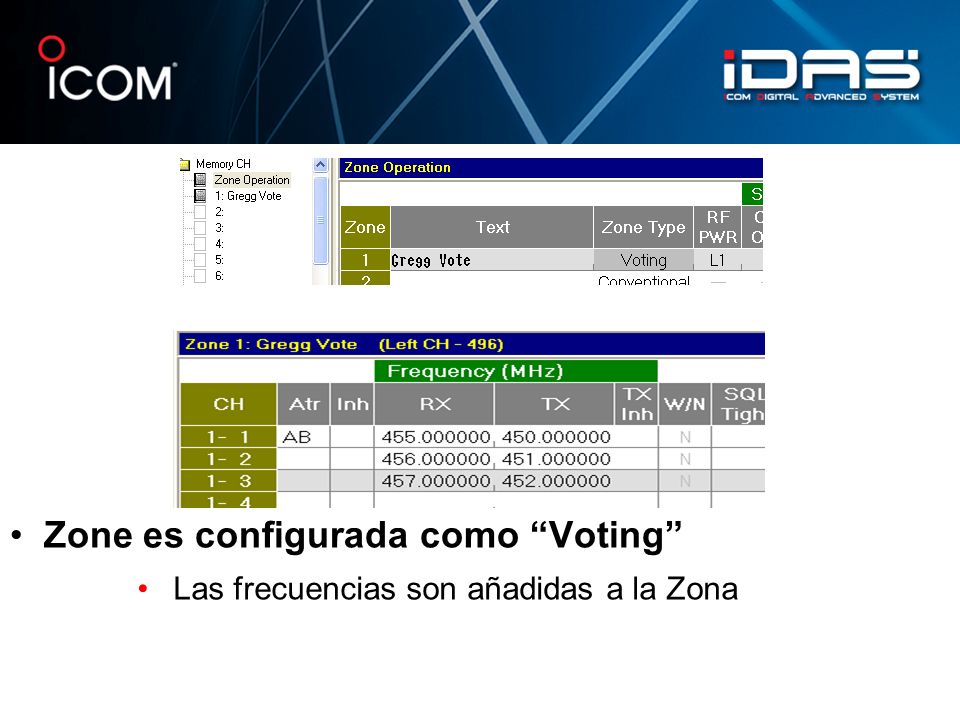

40 Zone es configurada como “Voting”
Las frecuencias son añadidas a la Zona

41 Scan/Vote Setting/ Timer/ FastVote
es abilitado Scan/Vote Setting/ Timer/ FastVote Level La comparación de frecuencias cesa cuando la primera señal es recibida

42 Los niveles de la señal recibidos permiten Histéresis
Si la señal se mantienen entre los 2 parámetros el radio permanece en el repetidor.

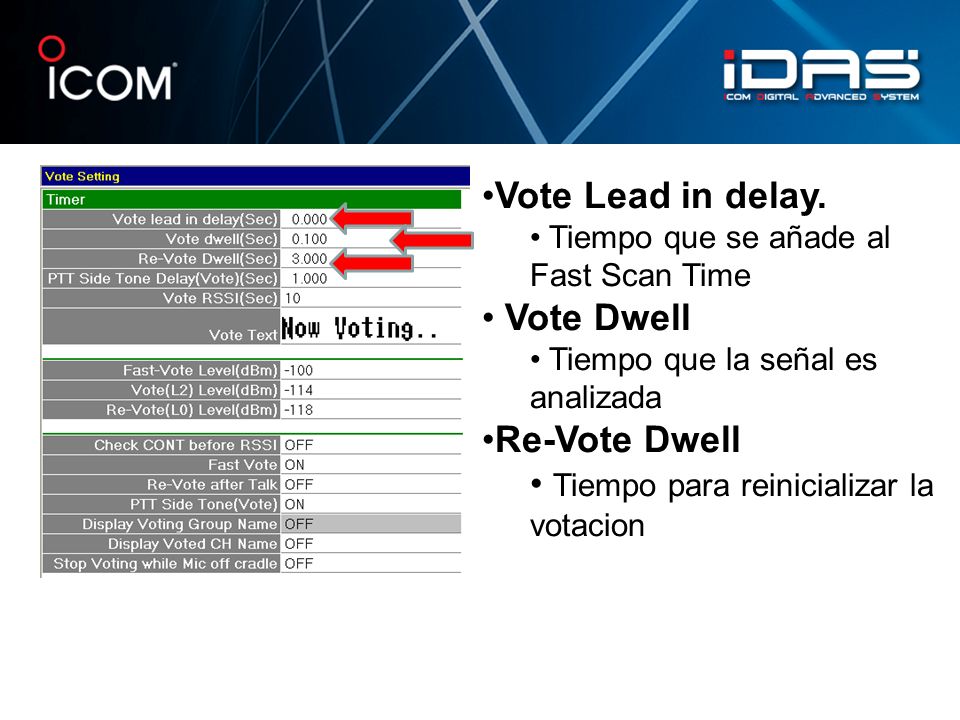

43 Tiempo para reinicializar la votacion
Vote Lead in delay. Tiempo que se añade al Fast Scan Time Vote Dwell Tiempo que la señal es analizada Re-Vote Dwell Tiempo para reinicializar la votacion

44 Preguntas?
