1 Electrónica de Comunicaciones CONTENIDO RESUMIDO: 1- Introducción. 2- Osciladores. 3- Mezcladores. 4- Lazos enganchados en fase (PLL). 5- Amplificadores de pequeña señal para RF. 6- Filtros pasa-banda basados en resonadores piezoeléctricos. 7- Amplificadores de potencia para RF. 8- Demoduladores de amplitud (AM, DSB, SSB y ASK). 9- Demoduladores de ángulo (FM, FSK y PM). 10- Moduladores de amplitud (AM, DSB, SSB y ASK). 11- Moduladores de ángulo (PM, FM, FSK y PSK). 12- Tipos y estructuras de receptores de RF. 13- Tipos y estructuras de transmisores de RF. 14- Transceptores para radiocomunicaciones. ATE-UO EC TX 00

2 13- Tipos y estructuras de transmisores de RF Cualidades de un transmisor: Estabilidad de frecuencia. Pureza espectral de la señal de salida. Potencia (requiere definiciones específicas en función del tipo de modulación). Rendimiento del transmisor. Fidelidad de la modulación. Margen dinámico. ATE-UO EC TX 01 Línea de transmisión Información Red de adaptación de impedancias Modulador y amplificador de RF Amplificador de banda base Antena Oscilador

3 Estructuras de transmisores Dependen esencialmente del tipo de modulación. Dependen también de la frecuencia de emisión, ya que también ésta está relacionada con aquella. Estructuras de transmisores de AM (I) Modulación a nivel de potencia ATE-UO EC TX 02 Modulador de potencia Oscilador Amplificador de señal de banda base Información Antena Amplificador de potencia de banda base Amplificador de señal de RF Clase C/D Amplificadores no lineales Alto rendimiento

4 Estructuras de transmisores de AM (II) ATE-UO EC TX 03 Frecuencia fija Oscilador Banda base Información Antena RF Banda base Modulador f Xtal Clase C/D Frecuencia variable, con conversión de frecuencia Oscilador a Xtal Banda base Información Antena RF Banda base Modulador Oscilador de frecuencia variable fVfV f Xtal + f V f Xtal f Xtal + f V Clase C/D

5 Estructuras de transmisores de AM (III) ATE-UO EC TX 04 Frecuencia variable, con PLL f Xtal ·N P ·N F1 /N F2 Banda base Información Antena RF Banda base Modulador f Xtal ·N P ·N F1 /N F2 PLL N P F+F N F1 N F2 Sintonía digital C f Xtal Clase C/D

6 Estructuras de transmisores de ASK ATE-UO EC TX 05 El oscilador puede ser como en cualquiera de los casos anteriores. Se muestra con PLL: f Xtal ·N P ·N F1 /N F2 Banda base Información Antena RF Modulador f Xtal ·N P ·N F1 /N F2 PLL N P F+F N F1 N F2 Sintonía digital C f Xtal Clase C/D

7 Estructuras de transmisores de DSB y SSB ATE-UO EC TX 06 Modulación a nivel de señal. Los amplificadores de potencia de RF deben ser lineales. Oscilador Banda base Información Antena Clase A/B RF Oscilador Banda base Información f Xtal Antena Clase A/B RF Transmisor de DSB a frecuencia fija Estructuras de transmisores de DSB (I)

8 Estructuras de transmisores de DSB (II) ATE-UO EC TX 07 Transmisor de DSB a frecuencia variable con PLL Banda base Información Antena Clase A/B RF PLL N P F+F N F1 N F2 Sintonía digital C f Xtal f Xtal ·N P ·N F1 /N F2

9 Estructuras de transmisores de DSB (III) ATE-UO EC TX 08 Transmisor de DSB a frecuencia variable con conversión de frecuencia Antena Oscilador Xtal Banda base Información f Xtal Clase A/B RF Oscilador de frecuencia variable fVfV f Xtal + f V Clase A/B RF Banda base Información Antena Clase A/B RF Oscilador a Xtal Oscilador de frecuencia variable fVfV f Xtal + f V f Xtal RF f Xtal + f V Clase A/B

10 Estructuras de transmisores de SSB (I) Oscilador a Xtal Banda base Información Antena Clase A/B RF Filtro a cristal f Xtal Con filtro a cristal: la modulación debe realizarse a frecuencia fija Con mezclador I/Q /2 +/- /2 Oscilador Banda base Información Antena Clase A/B RF ATE-UO EC TX 09

11 Estructuras de transmisores de SSB (II) ATE-UO EC TX 10 Frecuencia variable Antena Clase A/B RF Oscilador de frecuencia variable fVfV f Xtal + f V Clase A/B RF Oscilador a Xtal Banda base Información f Xtal Filtro a cristal Con filtro a cristal Antena Clase A/B RF Oscilador de frecuencia variable fVfV f Xtal + f V Clase A/B RF Inf. /2 +/- /2 Oscilador Banda base Con mezclador I/Q f Xtal

12 f Xtal1 + f Xtal2 ·N P ·N F1 /N F2 PLL N P F+F N F1 N F2 Sintonía digital C f Xtal2 f Xtal2 ·N P ·N F1 /N F2 Antena Clase A/B RF Clase A/B RF Oscilador a Xtal Banda base Información f Xtal1 Filtro a cristal Estructuras de transmisores de SSB (III) Con filtro a cristal y frecuencia variable generada con PLL ATE-UO EC TX 11

13 Ejemplo de transmisor de SSB ATE-UO EC TX 12 Ejemplo 1: Transmisor de radioaficionado de la banda de 20 m (HF, modulación en USB): f RF_min = 14 MHz, f RF_max = 14,35 MHz, f IF = 9 MHz, f IF = 2,5 kHz (usando filtro a cristal de 8 polos), f osc_min 5 MHz y f osc_max 5,35 MHz Antena Clase A/B RF Clase A/B RF Filtro a cristal B F 8,99873 MHz 5, ,35127 MHz 9 MHz Hz Señal de voz ,35 MHz 9,125 MHz 8, ,99873 MHz

14 Estructuras de transmisores de modulaciones digitales tipo PSK y QAM (I) ATE-UO EC TX 13 Modulación a nivel de señal. Los amplificadores de potencia de RF deben ser lineales. La modulación debe realizarse a frecuencia fija. Oscilador a Xtal Información digital f Xtal Antena Clase A/B RF f Xtal Acondicionador digital Reloj Transmisor BPSK /2 + Oscilador Antena Clase A/B RF Información digital f Xtal Acondicionador digital Reloj f Xtal I Q Transmisor QPSK (4QAM)

15 Estructuras de transmisores de modulaciones digitales tipo PSK y QAM (II) ATE-UO EC TX 14 Transmisor QPSK (4QAM) a frecuencia variable /2 + Oscilador Información digital f Xtal1 Acond. digital Reloj I Q f Xtal1 + f Xtal2 ·N P ·N F1 /N F2 PLL N P F+F N F1 N F2 Sintonía digital C f Xtal2 f Xtal2 ·N P ·N F1 /N F2 Antena Clase A/B RF

16 Estructuras de transmisores de FM y FSK (I) ATE-UO EC TX 15 Modulación a nivel de señal. Como no hay información en la amplitud, los amplificadores de potencia de RF no tienen que ser lineales. La modulación no es necesario que se realice a frecuencia de portadora fija. La frecuencia de la portadora en el modulador no es necesario que coincida con la de transmisión. Existen muchos tipos posibles de estructura, en función de que: Que la frecuencia del modulador coincida con la de transmisión o sea distinta. Que la frecuencia de transmisión sea variable o fija. Que la frecuencia del modulador sea variable o fija. Que las modificaciones de frecuencia se hagan por conversión (mezcla), multiplicación o con PLLs.

17 Estructuras de transmisores de FM y FSK (II) ATE-UO EC TX 16 Frecuencia constante de portadora en el modulador e igual a la de transmisión Banda base Información Antena Clase C RF f Xtal Frecuencia constante de portadora en el modulador, pero distinta a la de transmisión Multiplicador de frecuencia ¡¡Ojo!!: la desviación de frecuencia se multiplica por lo mismo que la frecuencia Información Antena Banda base Clase C RF N 1 ·N 2 ·f Xtal x N 1 x N 2 f Xtal

18 Estructuras de transmisores de FM y FSK (III) ATE-UO EC TX 17 Frecuencia constante de portadora en el modulador, distinta a la de transmisión. Frecuencia de transmisión variable por mezcla La desviación de frecuencia no cambia al cambiar la sintonía Banda base Información Antena Clase C RF f Xtal Oscilador de frecuencia variable fVfV f Xtal + f V

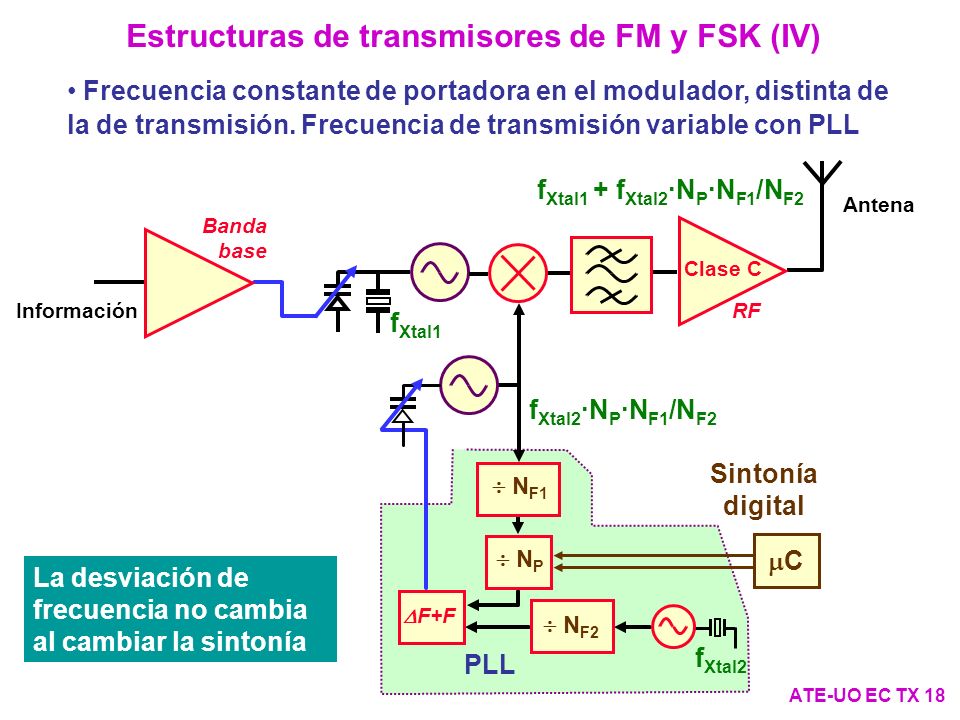

19 Banda base Información Antena Clase C RF f Xtal1 f Xtal1 + f Xtal2 ·N P ·N F1 /N F2 PLL N P F+F N F1 N F2 Sintonía digital C f Xtal2 f Xtal2 ·N P ·N F1 /N F2 Estructuras de transmisores de FM y FSK (IV) ATE-UO EC TX 18 Frecuencia constante de portadora en el modulador, distinta de la de transmisión. Frecuencia de transmisión variable con PLL La desviación de frecuencia no cambia al cambiar la sintonía

20 Estructuras de transmisores de FM y FSK (V) ATE-UO EC TX 19 Frecuencia variable de portadora en el modulador, coincidente con la de transmisión. VCO estabilizado con PLL ¡¡Ojo!! la desviación de frecuencia cambia al cambiar la sintonía Antena Clase C RF PLL N P F+F N F1 N F2 Sintonía digital C f Xtal f Xtal ·N P ·N F1 /N F2 Banda base Información +

21 Estructuras de transmisores de PM ATE-UO EC TX 20 Son semejantes a los de FM, pero con moduladores de PM Clase C RF Banda base Información f Xtal1 + f Xtal2 ·N P ·N F1 /N F2 PLL N P F+F N F1 N F2 Sintonía digital C f Xtal2 f Xtal2 ·N P ·N F1 /N F2 f Xtal1 Ejemplo: Frecuencia constante de portadora en el modulador, distinta de la de transmisión. Frecuencia de transmisión variable con PLL.

22 Ejemplo de transmisor de FM (I) ATE-UO EC TX 21 Realización práctica con un circuito integrado MC2833 (I)

23 Ejemplo de transmisor de FM (II) Realización práctica con un circuito integrado MC2833 (II) ATE-UO EC TX 22 Tipos de estructura posibles

24 Subsistemas de control en transmisores El control automático de nivel (ALC o CAN). El control automático de ganancia de audio. El medidor de ondas estacionarias. ALC y control automático de ganancia de audio Actúan como los AGC de los receptores, para garantizar el funcionamiento lineal de los amplificadores de potencia de RF (en el caso del ALC) y de audio. También se encargan de que no se produzcan sobremodulaciones. La elección de sus constantes de tiempo puede llegar a ser compleja. ATE-UO EC TX 23 RF Antena Clase A/B RF Clase A/B audio Filtro a cristal Clase A ALC AGC
