Presentación del tema: "Wireless Media. Medios de transmisión de datos donde no está envuelto ningún tipo de cable. Utiliza el aire y cualquier tipo de espacio al vacio."— Transcripción de la presentación:

1 Wireless Media

2 Medios de transmisión de datos donde no está envuelto ningún tipo de cable. Utiliza el aire y cualquier tipo de espacio al vacio.

3 Algunas formas de transmisión que son inalámbricas Broadcast radio Microwave transmission Cellular radio Infrared transmission

4 Frequency Bands for Common Applications Frequency BandNameData RatePrinciple applications 0-30 kHzVery Low Frequency<.1 bpsAudio Telephone kHzLow Frequency bpsNavigation kHzMedium Frequency10-10,000 bpsCommercial AM Radio 3-30 MHzHigh Frequency10-30,000 bpsShortwave and CB Radio MHzVery High FrequencyTo 100 kbpsVHF TV, FM Radio 300-3,000 MHzUltra High FrequencyTo 10 MbpsUHF TV, Terrestrial Microwave 3-30 GHzSuper High FrequencyTo 100 MbpsTerrestrial Microwave, Satellite Microwave GHzExtremely High FrequencyTo 740 MbpsExperimental > 300 GHzInfrared Lasers Visible Light Ultraviolet > 740 MbpsTV Remote control Surgery, Fiber-optic Not visible to the human eye

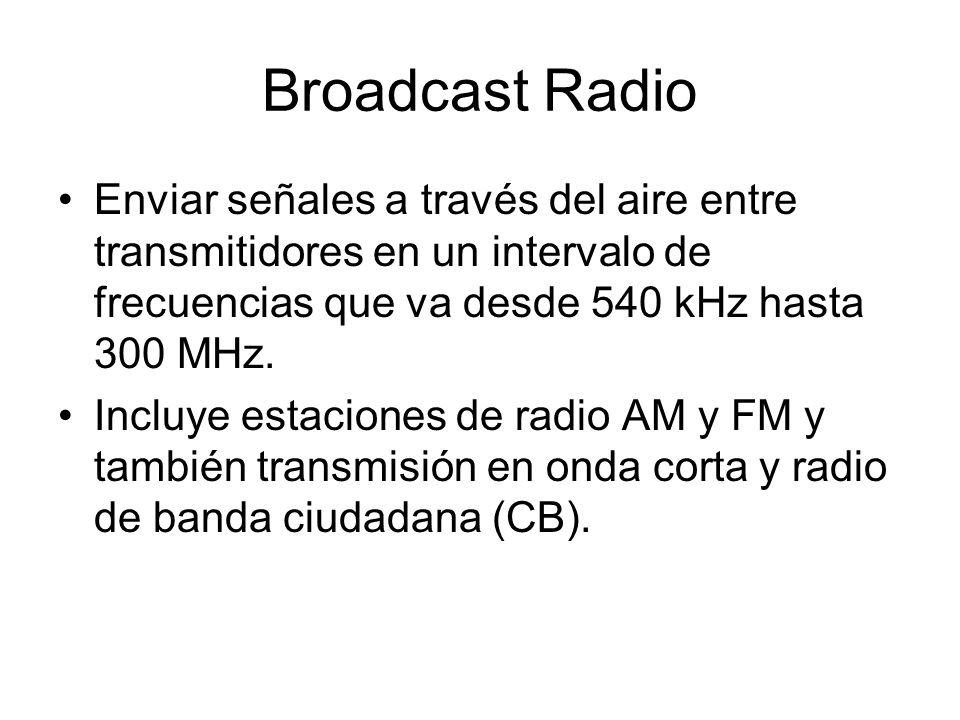

5 Broadcast Radio Enviar señales a través del aire entre transmitidores en un intervalo de frecuencias que va desde 540 kHz hasta 300 MHz. Incluye estaciones de radio AM y FM y también transmisión en onda corta y radio de banda ciudadana (CB).

6 Broadcast Radio OmnidireccionalSeñal Omnidireccional –La antena utilizada para recibir la señal no necesita posicionarse o apuntar a un punto específico

7 Broadcast Radio Se utilizan diferentes intervalos de frecuencia para poder transmitir las señales a través de un broadcast –Ejemplo: Estaciones de radio de la banda AM (10 4 – 10 6 ) Estaciones de la banda FM (10 7 – 10 8 )

8 Broadcast Radio Radio de transmisión de onda corta (shortwave radio) –Transmite datos en frecuencias ubicadas entre las estaciones AM y FM. –Frecuencias muy cercanas a las de las estaciones de TV

9 Broadcast Radio La mayoría de las estaciones de TV transmiten a una frecuencia más alta que las estaciones de radio o de onda corta debido a la necesidad de transmitir imágenes y sonidos, mientras que la transmisión radial solo transmite sonidos.

10 Broadcast Radio

11 Broadcast TV HDTV –Señal transmitida digitalmente DTV –Cámaras, DVD recorders –Programación en formato digital para canales de TV ATSC (Advanced Television Systems Committee) –Se origina para producir programas de TV para HDTV 1996 la FCC aprobó este tipo de transmisión

12 Microwave Transmission unidireccionalUtiliza señal unidireccional line-of-sight transmission –Las señales de microondas viajan en línea recta y las antenas deben estar apuntando una a la otra. –La señal se afecta por cualquier inclemencia del tiempo u obstáculos entre las antenas, por su alta frecuencia de transmisión.

13 Microwave Transmission Terrestrial microwave

14 Microwave Transmission Satellite microwave –GEOS Geosynchronous Earth Orbiting Satellite –Se coloca a una distancia de sobre 22,300 millas sobre la superficie de la Tierra y la línea del Ecuador

15 GEOS

16 Satellite microwave Footprint Area de cobertura del satélite La señal solo cubre parte del planeta (transmisión line-of-sight) Transponder Parte del satélite que transmite la señal Uplink La señal enviada desde la Tierra se amplifica para mejorar su calidad Downlink La señal se envia hacia la Tierra en diferente frecuencia (evita interferencia)

17 Satellite microwave Propagation delay –Cantidad de tiempo en que la señal se toma en viajar desde cualquier estación de la Tierra hasta el satélite y viceversa, sumado al tiempo en que se toma convertir la señal a un frecuencia diferente.

18 LEOS Low Earth Orbiting Satellite –325 a 1,000 millas –No permanecen en una misma posición, sino que orbitan alrededor –Se necesitarían alrededor de 12 LEOS para cubrir todo el planeta

19 MEOS Medium Earth Orbiting Satellite –6,000 a 10,00 millas sobre la Tierra –Sobre seis MEOS se necesitan para cubrir el planeta

20

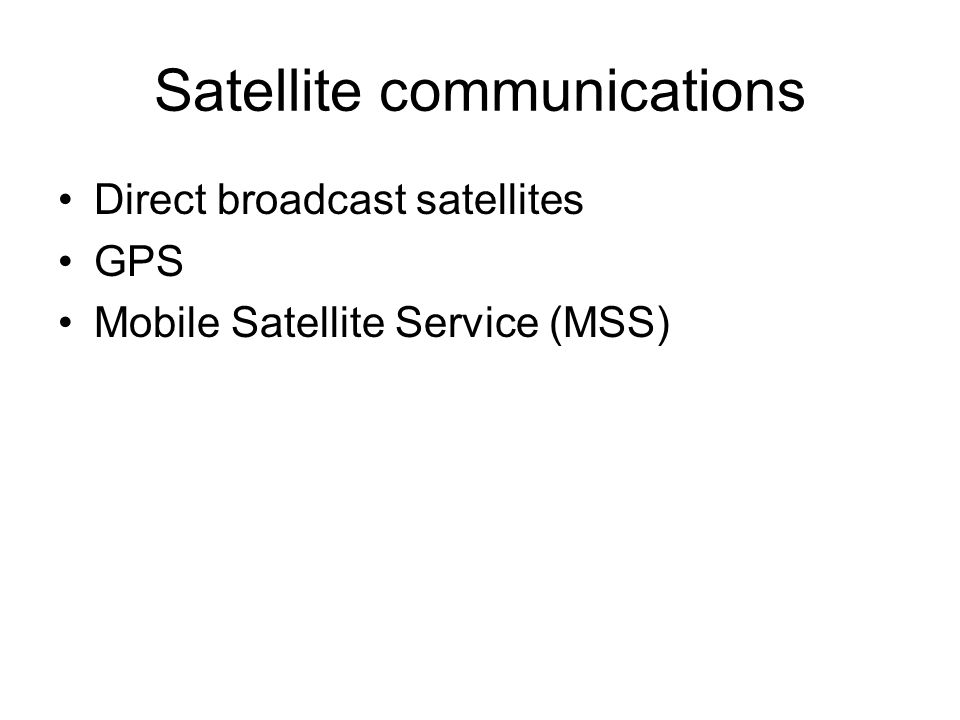

21 Satellite communications Direct broadcast satellites GPS Mobile Satellite Service (MSS)

22 Cellular Radio Broadcast radio con restricciones

23 Infrared Transmission Señales electromagnéticas de luz utilizadas inicialmente en artefactos de control remoto. IrDA (Infrared Data Association) –Grupo de manufactureros que establecen los estándares para la transmisión infrarroja entre equipos y periferales. Ej. Mouses, printers, etc.
