AMSAT Argentina LUSEX LU Satellite EXperiment AMSATARGENTINAAMSATARGENTINA PRESENTADO POR PEDRO CONVERSO ORGANIZACION GENERAL DEL PROYECTO.

Presentaciones similares


Presentación del tema: "AMSAT Argentina LUSEX LU Satellite EXperiment AMSATARGENTINAAMSATARGENTINA PRESENTADO POR PEDRO CONVERSO ORGANIZACION GENERAL DEL PROYECTO."— Transcripción de la presentación:

1 AMSAT Argentina LUSEX LU Satellite EXperiment AMSATARGENTINAAMSATARGENTINA PRESENTADO POR PEDRO CONVERSO ORGANIZACION GENERAL DEL PROYECTO

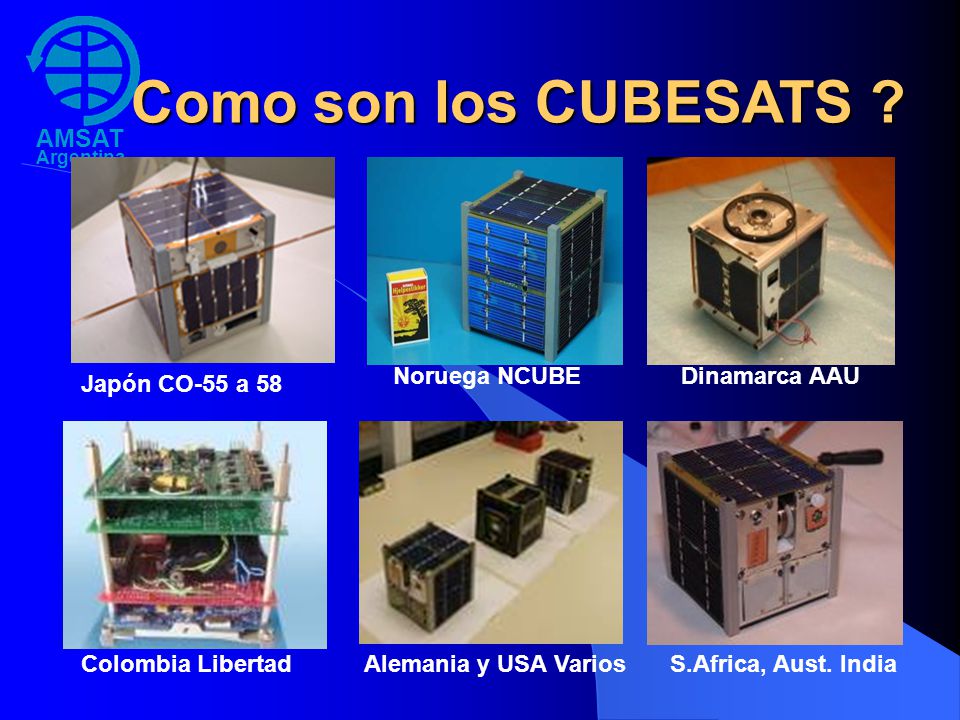

2 AMSAT Argentina Como son los CUBESATS ? Japón CO-55 a 58 Noruega NCUBEDinamarca AAU Colombia LibertadAlemania y USA VariosS.Africa, Aust. India

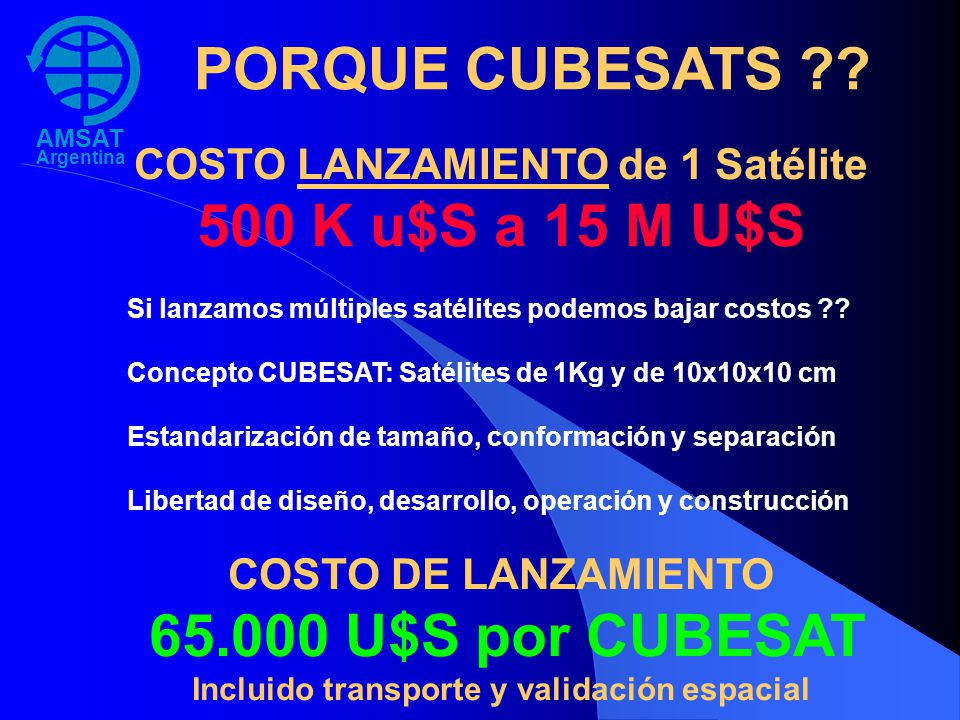

3 AMSAT Argentina COSTO LANZAMIENTO de 1 Satélite 500 K u$S a 15 M U$S Si lanzamos múltiples satélites podemos bajar costos ?? Concepto CUBESAT: Satélites de 1Kg y de 10x10x10 cm Estandarización de tamaño, conformación y separación Libertad de diseño, desarrollo, operación y construcción COSTO DE LANZAMIENTO U$S por CUBESAT Incluido transporte y validación espacial PORQUE CUBESATS ??

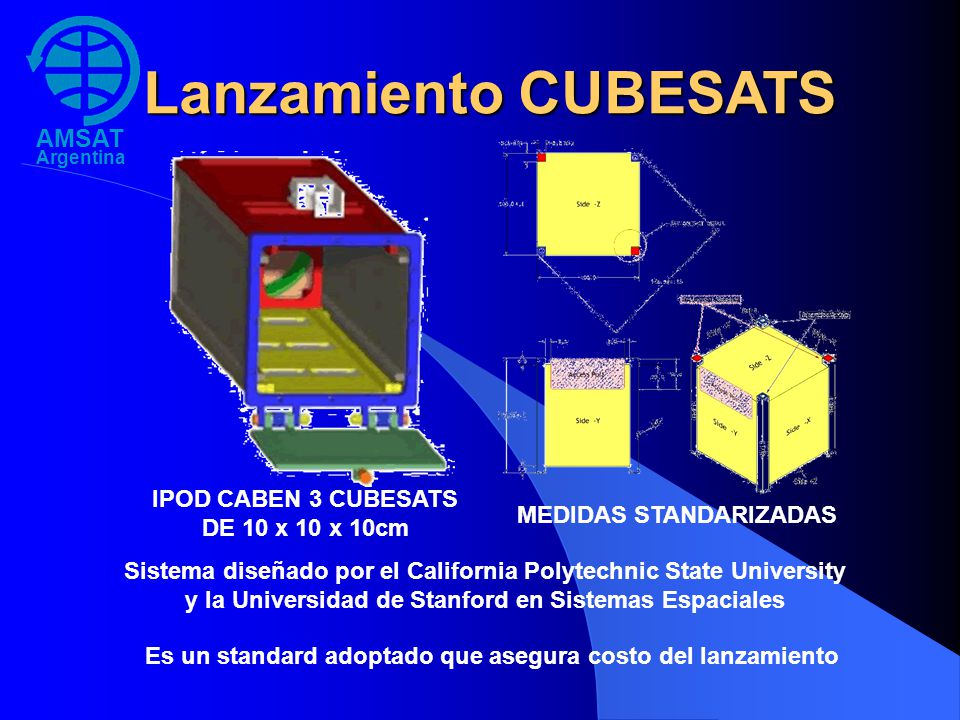

4 AMSAT Argentina Lanzamiento CUBESATS IPOD CABEN 3 CUBESATS DE 10 x 10 x 10cm MEDIDAS STANDARIZADAS Sistema diseñado por el California Polytechnic State University y la Universidad de Stanford en Sistemas Espaciales Es un standard adoptado que asegura costo del lanzamiento

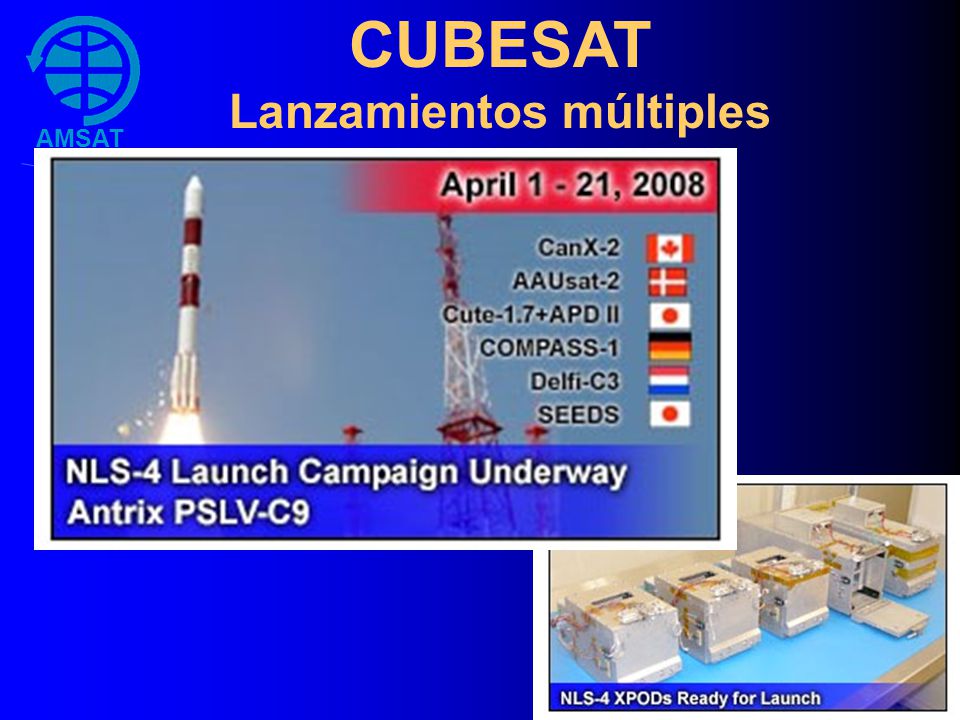

5 AMSAT Argentina CUBESAT Lanzamientos múltiples

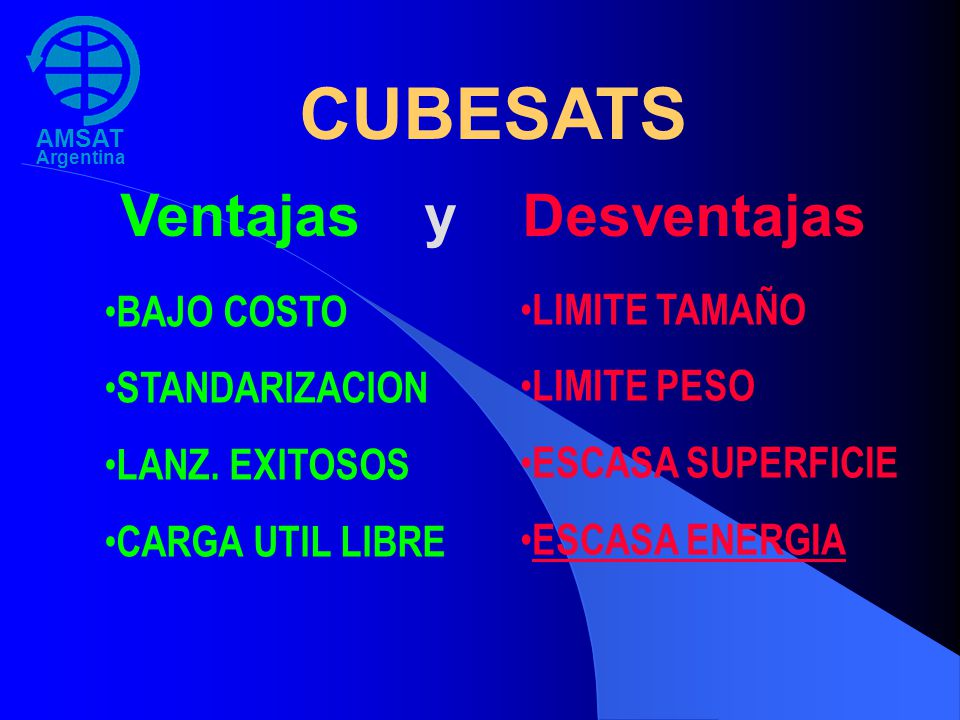

6 AMSAT Argentina CUBESATS Ventajas y Desventajas BAJO COSTO STANDARIZACION LANZ. EXITOSOS CARGA UTIL LIBRE LIMITE TAMAÑO LIMITE PESO ESCASA SUPERFICIE ESCASA ENERGIA

7 AMSAT Argentina Como novedad dentro del panorama actual de cubesats, el LUSEX utilizara paneles desplegables, con el objetivo de maximizar la captura de energía para transmisión (facilitando emisiones de mayor potencia) y permitiendo un control autónomo de su actitud y control.

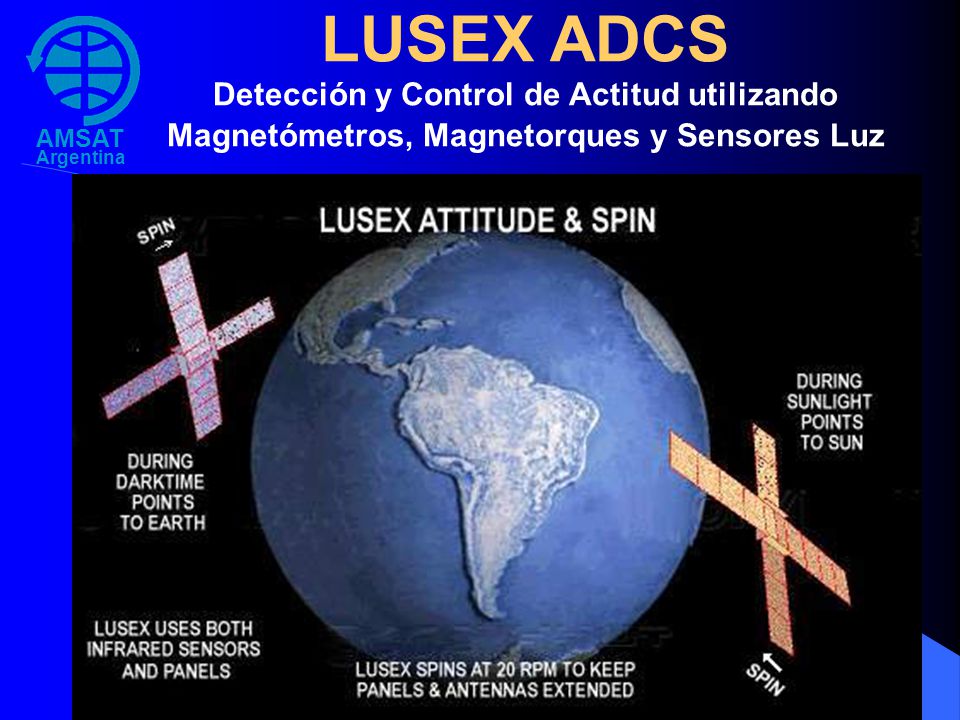

8 AMSAT Argentina LUSEX ADCS Detección y Control de Actitud utilizando Magnetómetros, Magnetorques y Sensores Luz

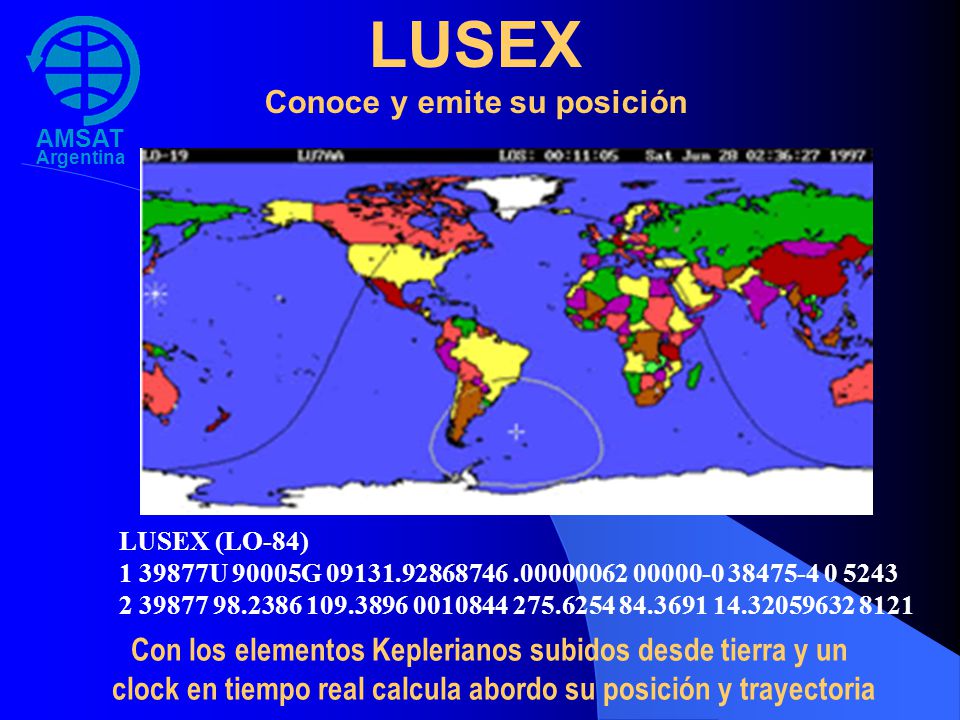

9 AMSAT Argentina LUSEX Conoce y emite su posición LUSEX (LO-84) U 90005G Con los elementos Keplerianos subidos desde tierra y un clock en tiempo real calcula abordo su posición y trayectoria

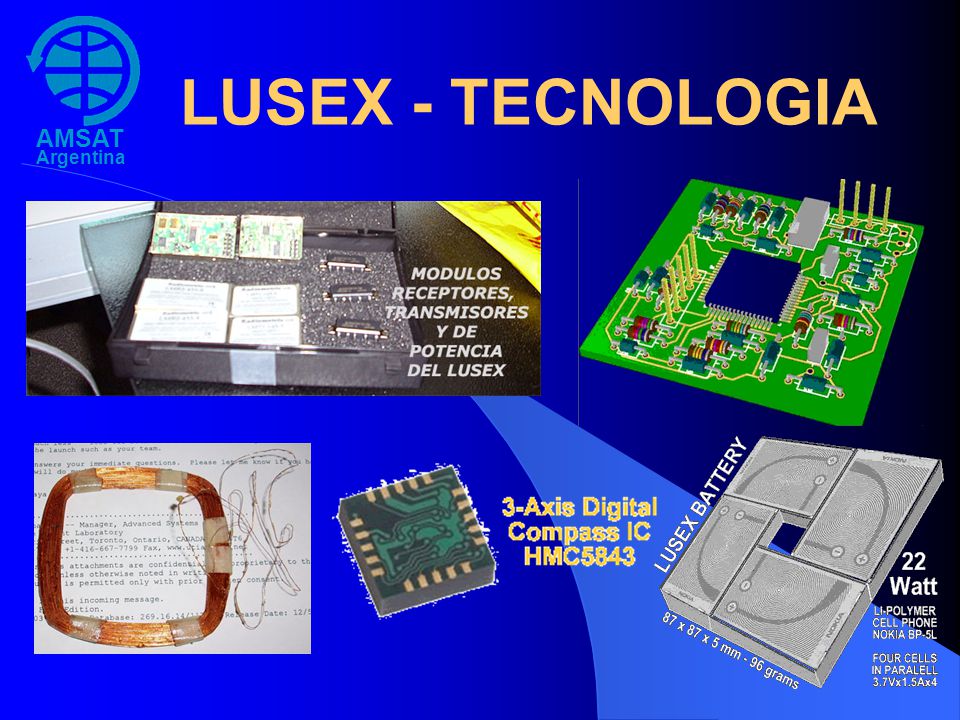

10 AMSAT Argentina LUSEX - TECNOLOGIA

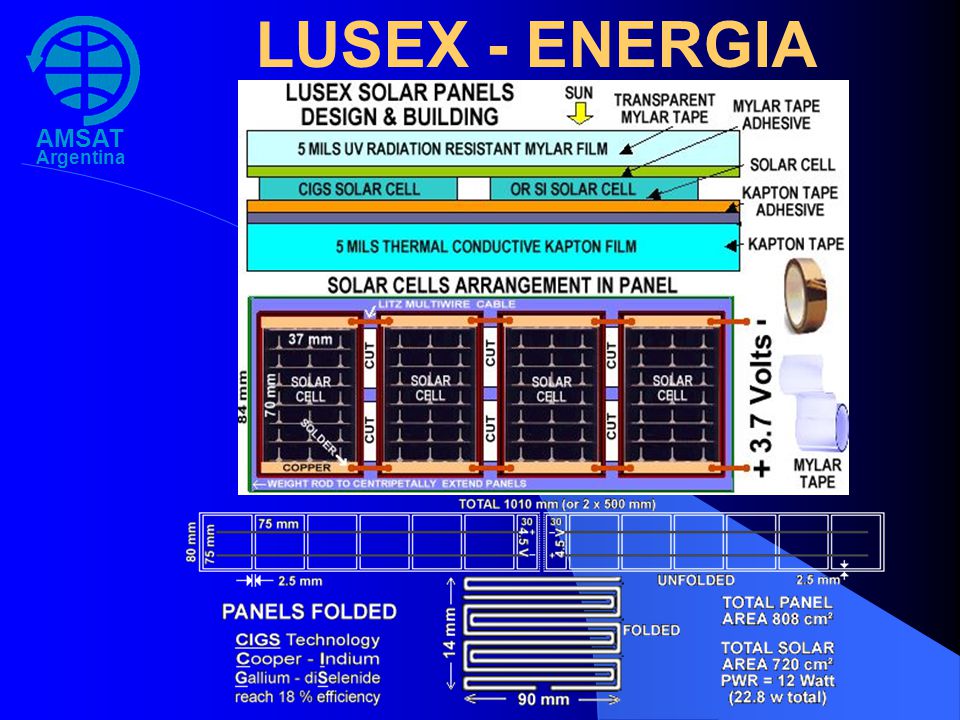

11 AMSAT Argentina LUSEX - ENERGIA

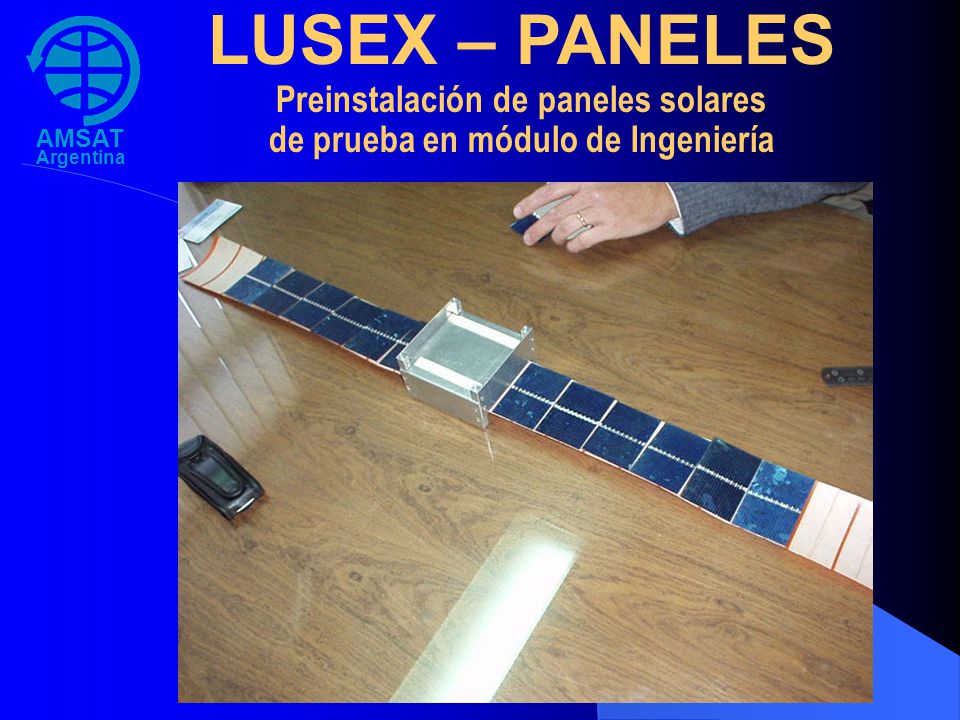

12 AMSAT Argentina LUSEX – PANELES Preinstalación de paneles solares de prueba en módulo de Ingeniería

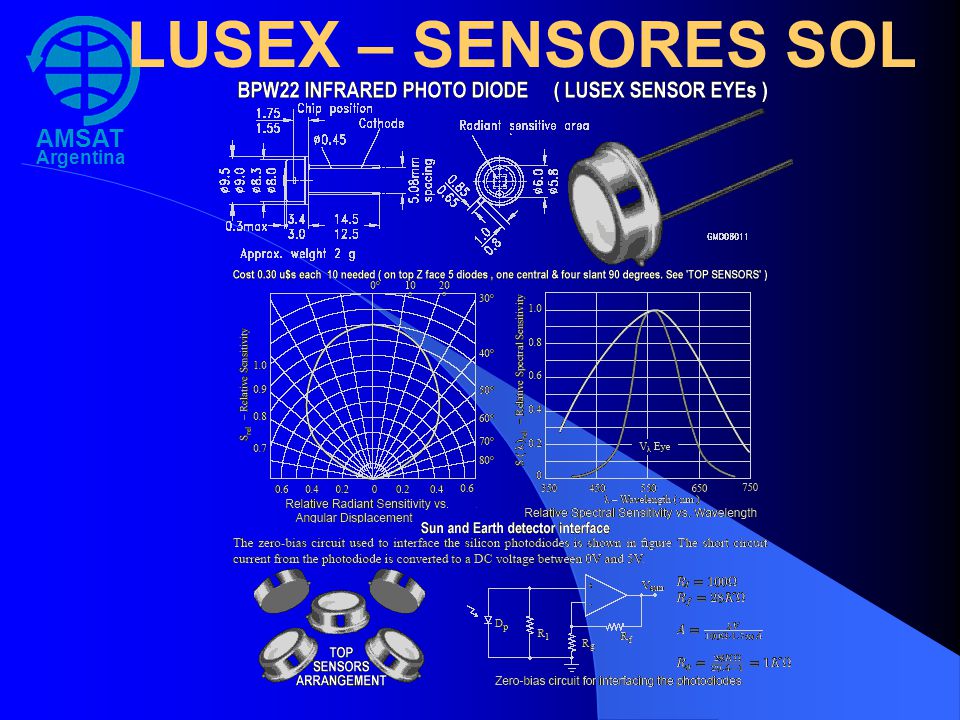

13 AMSAT Argentina LUSEX – SENSORES SOL

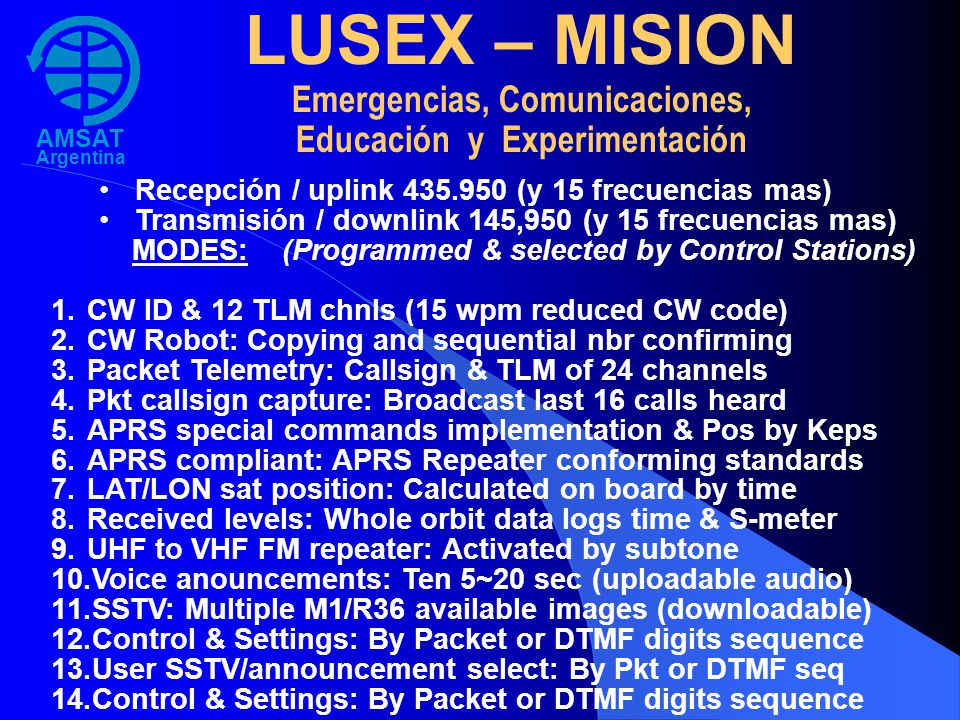

14 AMSAT Argentina LUSEX – MISION Emergencias, Comunicaciones, Educación y Experimentación Recepción / uplink (y 15 frecuencias mas) Transmisión / downlink 145,950 (y 15 frecuencias mas) MODES: (Programmed & selected by Control Stations) 1.CW ID & 12 TLM chnls (15 wpm reduced CW code) 2.CW Robot: Copying and sequential nbr confirming 3.Packet Telemetry: Callsign & TLM of 24 channels 4.Pkt callsign capture: Broadcast last 16 calls heard 5.APRS special commands implementation & Pos by Keps 6.APRS compliant: APRS Repeater conforming standards 7.LAT/LON sat position: Calculated on board by time 8.Received levels: Whole orbit data logs time & S-meter 9.UHF to VHF FM repeater: Activated by subtone 10.Voice anouncements: Ten 5~20 sec (uploadable audio) 11.SSTV: Multiple M1/R36 available images (downloadable) 12.Control & Settings: By Packet or DTMF digits sequence 13.User SSTV/announcement select: By Pkt or DTMF seq 14.Control & Settings: By Packet or DTMF digits sequence

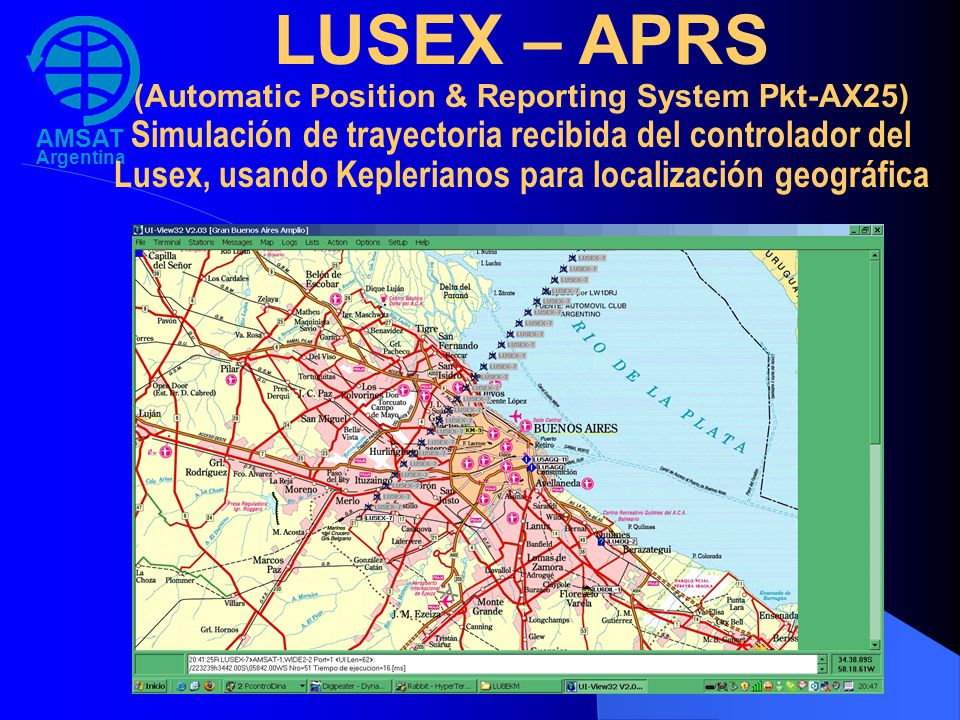

15 AMSAT Argentina LUSEX – APRS (Automatic Position & Reporting System Pkt-AX25) Simulación de trayectoria recibida del controlador del Lusex, usando Keplerianos para localización geográfica

16 AMSAT Argentina LUSEX TEAM DE DESARROLLO Las varias disciplinas que involucra el desarrollo de un satélite requiere especialistas con amplios conocimientos e interaccion en cada area del desarrollo, por lo que el team multidisciplinario del LUSEX compuesto por 11 socios de Amsat apoyado por los 1100 socios actuales se reune dos veces al mes y se compone de los siguientes profesionales, Proyecto/diagramas/coordinación: Pedro Converso Autoloc Geogr./proc. Imágenes: J.Carlos Luciani APRS - Prog dsPIC: Sergio Daniel Otero Estructura, sep carga útil: Alberto Thomae Determ, y ctl actitud: Raul Bon Foster/Victor Losada Baterías, integración: Adrián Sinclair Celdas y paneles: Ricardo Lemvigh Müller RF y antenas: Guillermo Killing, Pablo Alvarez Costos/gestión/lanzamiento: Ignacio Mazzitelli

17 AMSAT Argentina LUSEX DIAGRAMAS & IMPRESOS

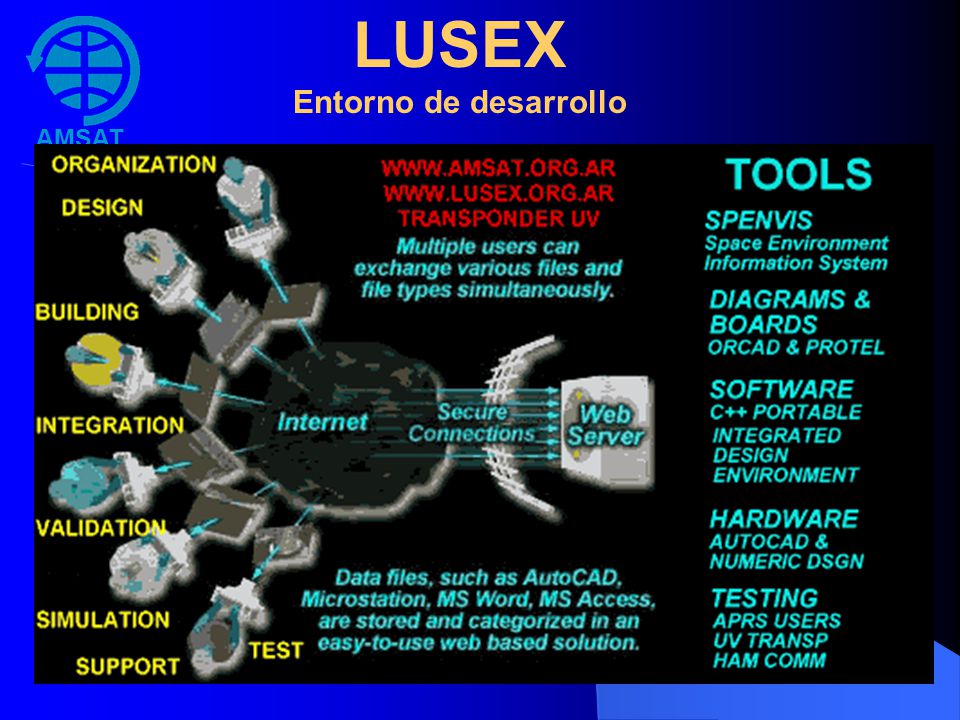

18 AMSAT Argentina LUSEX Entorno de desarrollo

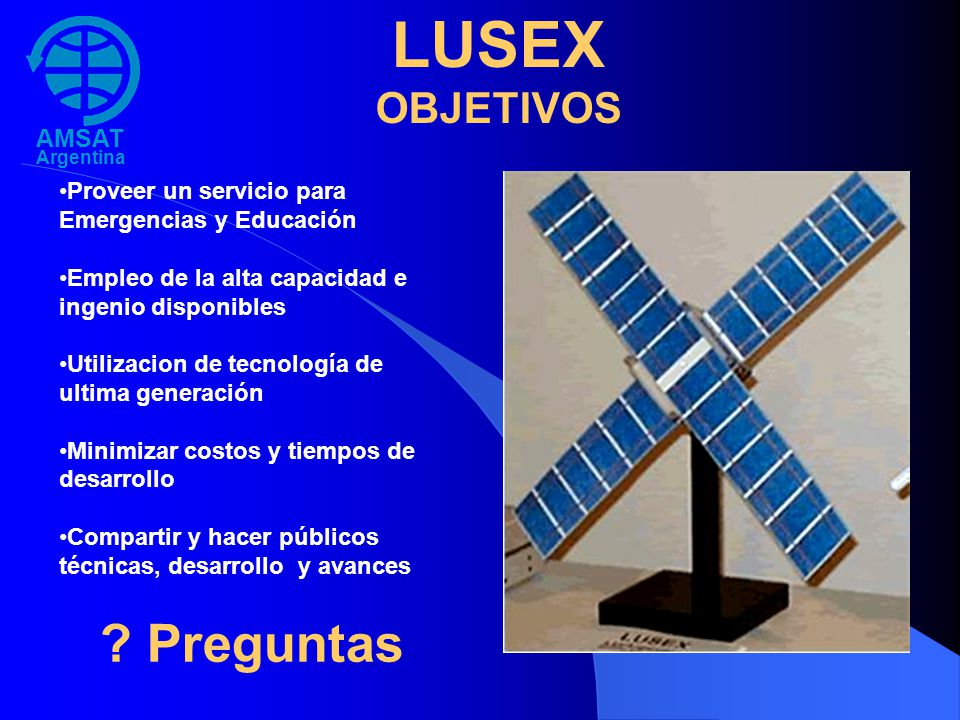

19 AMSAT Argentina LUSEX OBJETIVOS Proveer un servicio para Emergencias y Educación Empleo de la alta capacidad e ingenio disponibles Utilizacion de tecnología de ultima generación Minimizar costos y tiempos de desarrollo Compartir y hacer públicos técnicas, desarrollo y avances ? Preguntas
