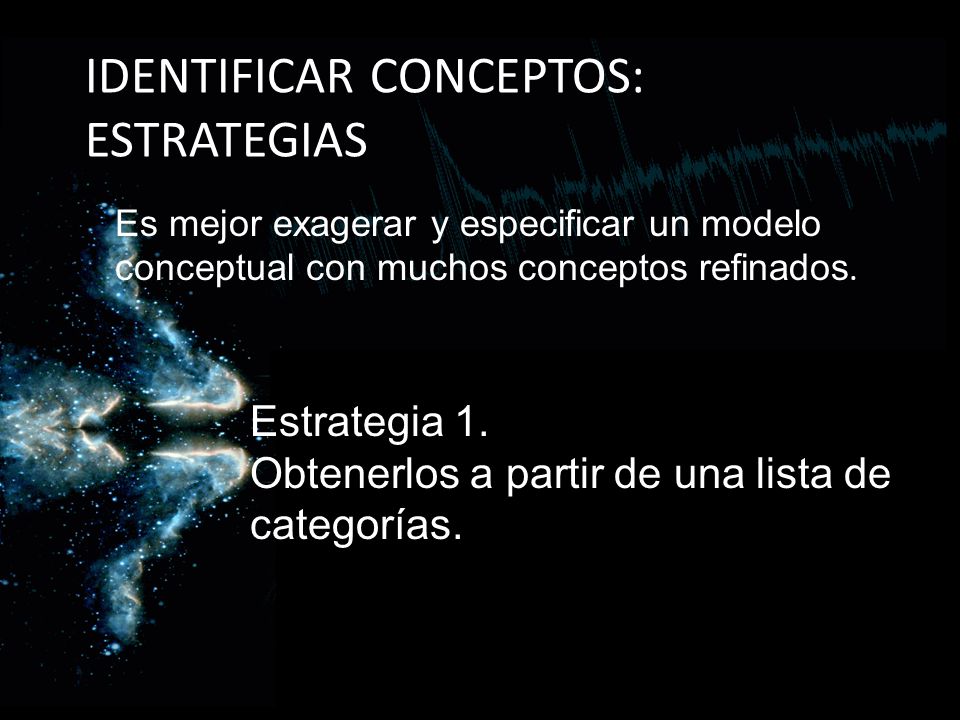

1 IDENTIFICAR CONCEPTOS: ESTRATEGIAS Es mejor exagerar y especificar un modelo conceptual con muchos conceptos refinados. Estrategia 1. Obtenerlos a partir de una lista de categorías.

2 CATEGORIA EJEMPLOS Objetos físicos Caja / Avión Especificaciones DescripcionVuelo Lugares Tienda / Aeropuerto Transacciones Venta / Pago /Reserva Elemento de Trans Forma de Pago Roles Cajero / Piloto Contenedores Tienda / Cesto / Avión Dentro de Contenedor Producto / Pasajero Sistemas Externos ControlTraficoAereo Abstractos Hambre / Enfermedad Organizaciones DepartamentoVentas Eventos Venta / Aterrizaje Procesos ReservacionAsiento Reglas y Políticas Pcancelaciones Catalogos CProducto / Cturistico Registros Recibo / Bitacora Instrum /Servicios LineadeCredito Manuales / Libros ManualMantenimiento

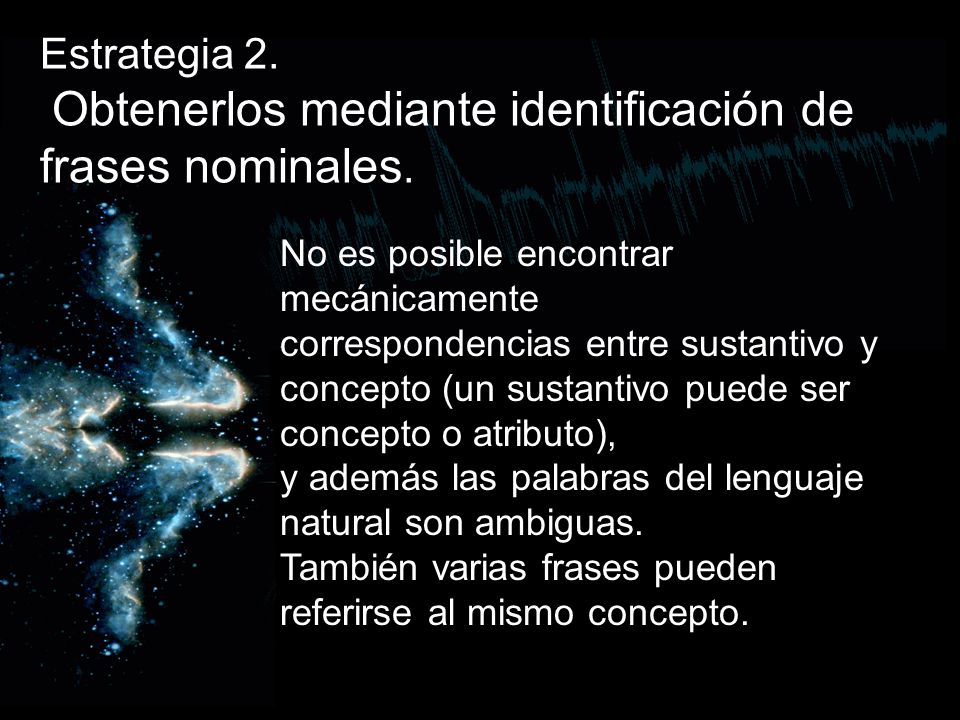

3 Estrategia 2. Obtenerlos mediante identificación de frases nominales. No es posible encontrar mecánicamente correspondencias entre sustantivo y concepto (un sustantivo puede ser concepto o atributo), y además las palabras del lenguaje natural son ambiguas. También varias frases pueden referirse al mismo concepto.

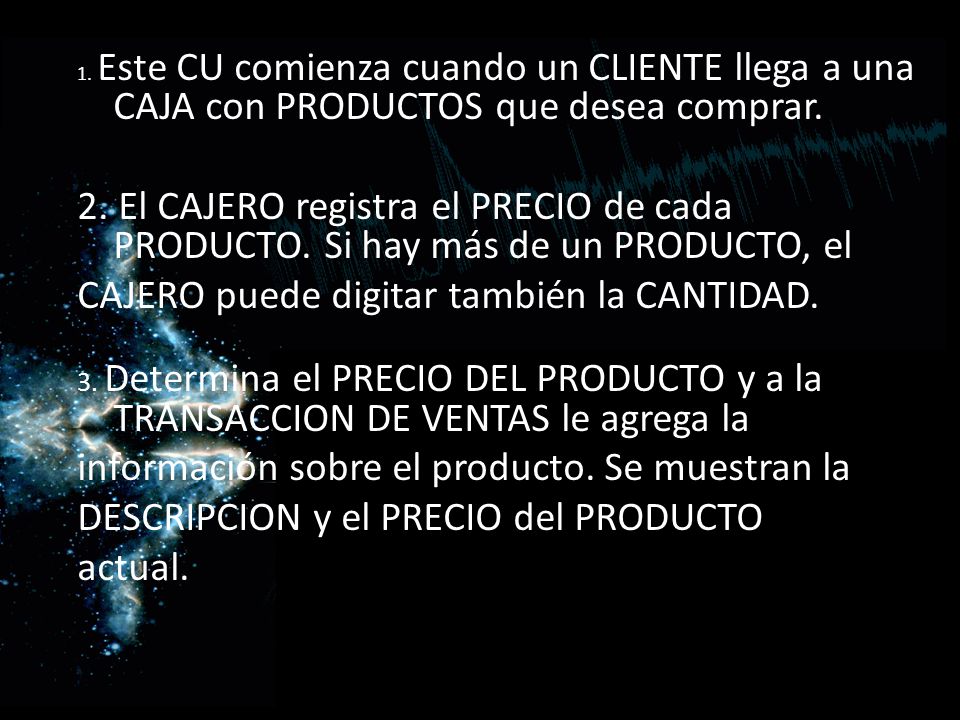

4 1. Este CU comienza cuando un CLIENTE llega a una CAJA con PRODUCTOS que desea comprar. 2. El CAJERO registra el PRECIO de cada PRODUCTO. Si hay más de un PRODUCTO, el CAJERO puede digitar también la CANTIDAD. 3. Determina el PRECIO DEL PRODUCTO y a la TRANSACCION DE VENTAS le agrega la información sobre el producto. Se muestran la DESCRIPCION y el PRECIO del PRODUCTO actual.

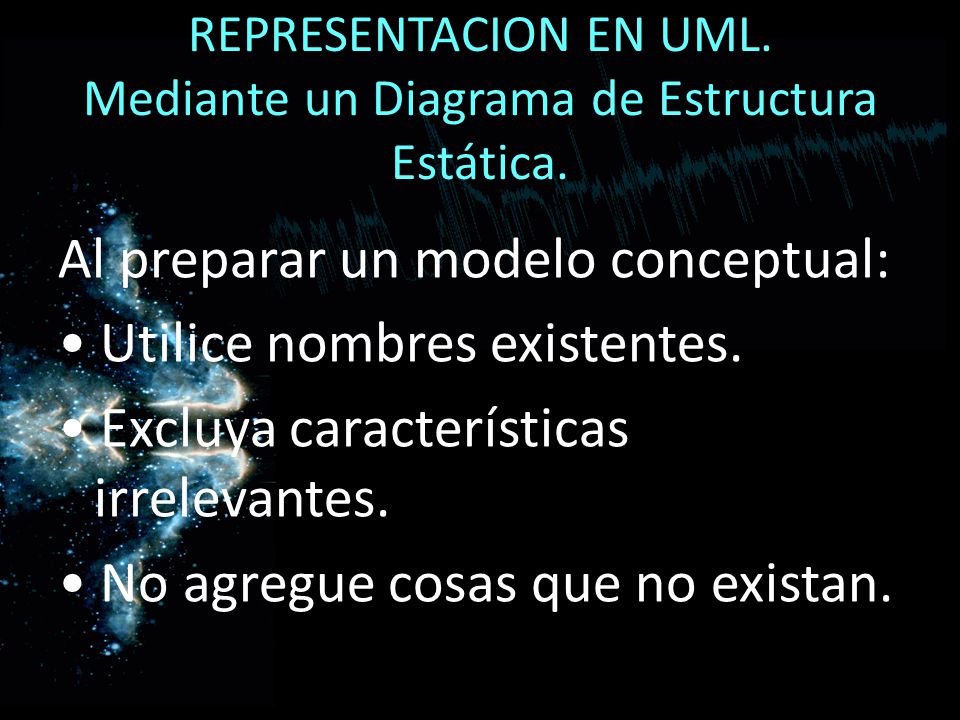

5 REPRESENTACION EN UML. Mediante un Diagrama de Estructura Estática. Al preparar un modelo conceptual: Utilice nombres existentes. Excluya características irrelevantes. No agregue cosas que no existan.

6 CONCEPTOS: ERROR EN LA IDENTIFICACION Representar como atributo algo que debe ser un concepto independiente. Regla: Si en el mundo real no onsideramos algún concepto X como número o texto, probablemente X sea un concepto y no un atributo.
