1 Diseño y Desarrollo de Aplicaciones de Software Proyecto Dra. Marva Angélica Mora Lumbreras 19/02/2011 Ingeniería de Software1

2 Proyecto: Terminal Punto de Venta 19/02/2011Ingeniería de Software2

3 Se recomienda lo siguiente en la fase de requerimientos: Panorama General Clientes Metas Funciones del Sistema Atributos del Sistema 19/02/2011Ingeniería de Software3

4 Se recomienda lo siguiente en la fase de requerimientos: Panorama General Clientes Metas Funciones del Sistema Atributos del Sistema 19/02/2011Ingeniería de Software4

5 Panorama General Este proyecto tiene por objeto crear un sistema terminal para el punto de venta que se utilizará en una mueblería al menudeo 5 19/02/2011Ingeniería de Software

6 Se recomienda lo siguiente en la fase de requerimientos: Panorama General Clientes Metas Funciones del Sistema Atributos del Sistema 19/02/2011Ingeniería de Software6

7 Clientes Mueblería Morales A.C., Mueblería nacional 19/02/2011Ingeniería de Software7

8 Se recomienda lo siguiente en la fase de requerimientos: Panorama General Clientes Metas Funciones del Sistema Atributos del Sistema 19/02/2011Ingeniería de Software8

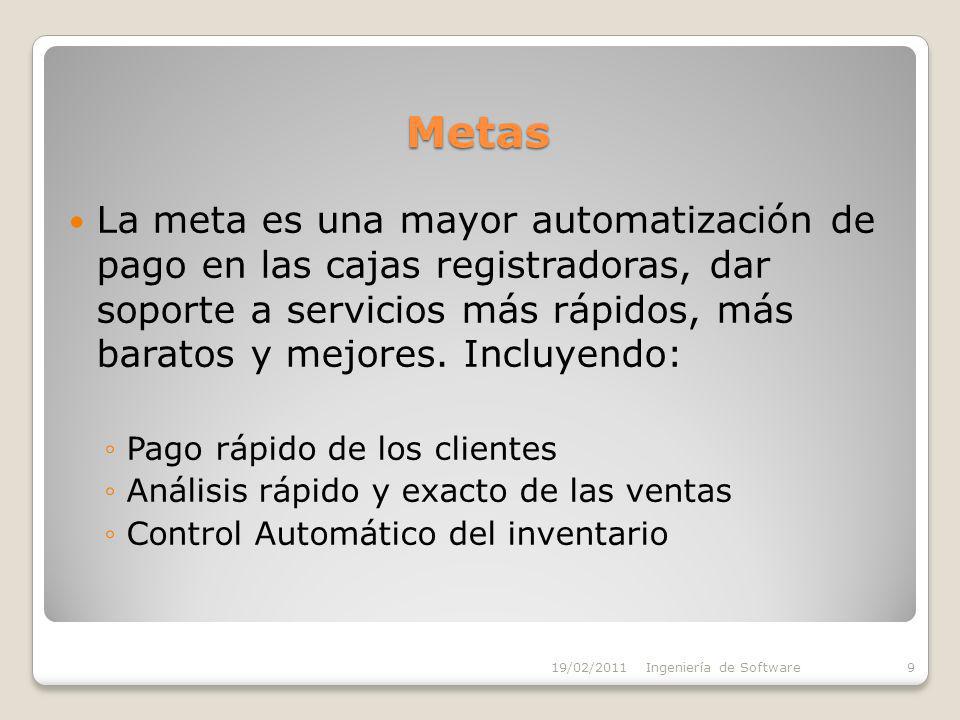

9 Metas La meta es una mayor automatización de pago en las cajas registradoras, dar soporte a servicios más rápidos, más baratos y mejores. Incluyendo: Pago rápido de los clientes Análisis rápido y exacto de las ventas Control Automático del inventario 19/02/2011Ingeniería de Software9

10 Se recomienda lo siguiente en la fase de requerimientos: Panorama General Clientes Metas Funciones del Sistema Atributos del Sistema 19/02/2011Ingeniería de Software10

11 Funciones del Sistema Es importante identificar y listar las funciones del Sistema: Funciones Básicas Funciones de Pago 19/02/2011Ingeniería de Software11

12 Categorías de la Función Categoría de la Función Significado EvidenteDebe realizarse, y el usuario debería de saber que se ha realizado. OcultaDebe realizarse, aunque no es visible para los usuarios. Esto se aplica a muchos servicios técnicos, como guardar información en un mecanismo persistente de almacenamiento, Las funciones ocultas muchas veces se omiten durante el proceso de obtención de los requerimientos. SuperfluaOpcionales; su inclusión no repercute significativamente en el costo ni en otras funciones. 19/02/2011Ingeniería de Software12

13 Funciones Básicas Ref #FunciónCategoría R1.1Registra las ventas en proceso (actual): los productos comprados Evidente R1.2Calcula el total de la venta actual; se incluye impuestos y los cálculos de cupón Evidente R1.3Captura la información sobre el objeto comprado usando un código de barras y un lector o usando una captura manual de código del producto Evidente 19/02/2011Ingeniería de Software13

14 Funciones Básicas Ref #FunciónCategoría R1.4Reduce las cantidades del inventario cuando se realiza una venta Oculta R1.5Se registran las ventas efectuadas Oculta R1.6El cajero debe introducir una identificación y una contraseña para poder utilizar el sistema Evidente 19/02/2011Ingeniería de Software14

15 Funciones Básicas Ref #FunciónCategoría R1.7Ofrece un mecanismo de almacenamiento persistente Oculta R1.8Ofrece mecanismos de comunicación entre los procesos y entre los sistemas Oculta R1.9Muestra la descripción del producto registrado Evidente 19/02/2011Ingeniería de Software15

16 Funciones de pago Ref #FunciónCategoría R2.1Maneja los pagos en efectivo, capturando la cantidad ofrecida y calculando el saldo deudor Evidente R2.2Maneja los pagos a crédito, capturando la información crediticia a partir de una lectora de tarjetas o captura manual, y autorizando los pagos con el servicio de autorización (externa) de crédito Evidente 19/02/2011Ingeniería de Software16

17 Funciones de pago Ref #FunciónCategoría R2.3Maneja los pagos con cheque, capturando la licencia de conducir mediante captura manual, y autorizando los pagos con servicio de autorización (externa) de cheques de la tienda a través de una conexión por módem. Evidente R2.4Registra los pagos en el sistema de cuentas por cobrar, pues el servicio de autorización de crédito debe a la tienda el monto del pago Oculta 19/02/2011Ingeniería de Software17

18 Se recomienda lo siguiente en la fase de requerimientos: Panorama General Clientes Metas Funciones del Sistema Atributos del Sistema 19/02/2011Ingeniería de Software18

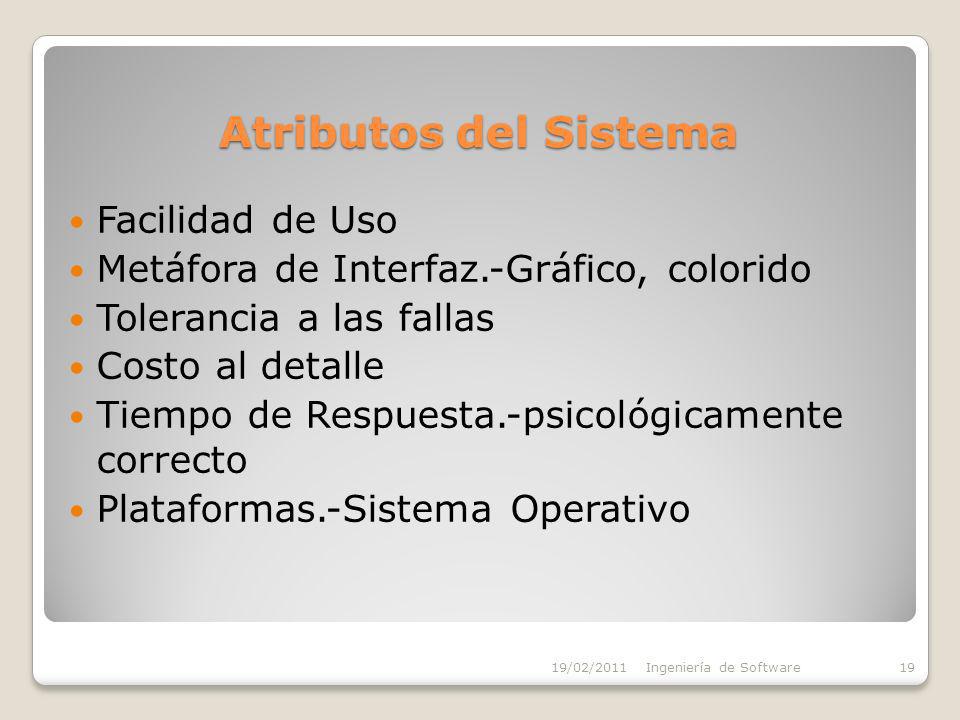

19 Atributos del Sistema Facilidad de Uso Metáfora de Interfaz.-Gráfico, colorido Tolerancia a las fallas Costo al detalle Tiempo de Respuesta.-psicológicamente correcto Plataformas.-Sistema Operativo 19/02/2011Ingeniería de Software19

20 Atributos del Sistema ArtibutoDetalles y Restricciones de Frontera Tiempo de respuestaCuando se registre un producto vendido, la descripción y el precio aparecerán en cinco segundos Metáfora de interfazVentanas orientadas a la metáfora de una forma y cuadros de diálogo. Maximiza una navegación fácil con teclado. Tolerancia a FallasDebe registrar los pagos a crédito autorizados que se hagan a las cuentas por cobrar. Plataforma del Sistema OperativoWindows 19/02/2011Ingeniería de Software20
