1 Comunicación Serie

2 Serie/Paralelo Paralelo: transmite los datos a través de n líneas de datos n depende del tamaño de datos que se manejen: 8 bits, 16 bits, 32 bits Serie: transmiten los datos a través de 1 única línea de datos con independencia del formato

3 Paralelo Aparentemente más rápido.
En cortas distancias resulta más efectivo Los datos a transmitir no necesitan pretratamiento A largas distancias resulta más costoso por la mayor disposición a generar errores

4 Serie Mucho menos costoso Menor disposición a errores
número reducido de líneas Menor disposición a errores Los datos necesitan ser serializados/deserializados Se requiere un protocolo de transmisisión

5 Serie Simplex: Transmisión en un solo sentido
Half duplex: Transmisión en ambos sentidos pero no simultáneamente Full duplex: transmisión en ambos sentidos simultáneamente Requiere dos líneas de datos

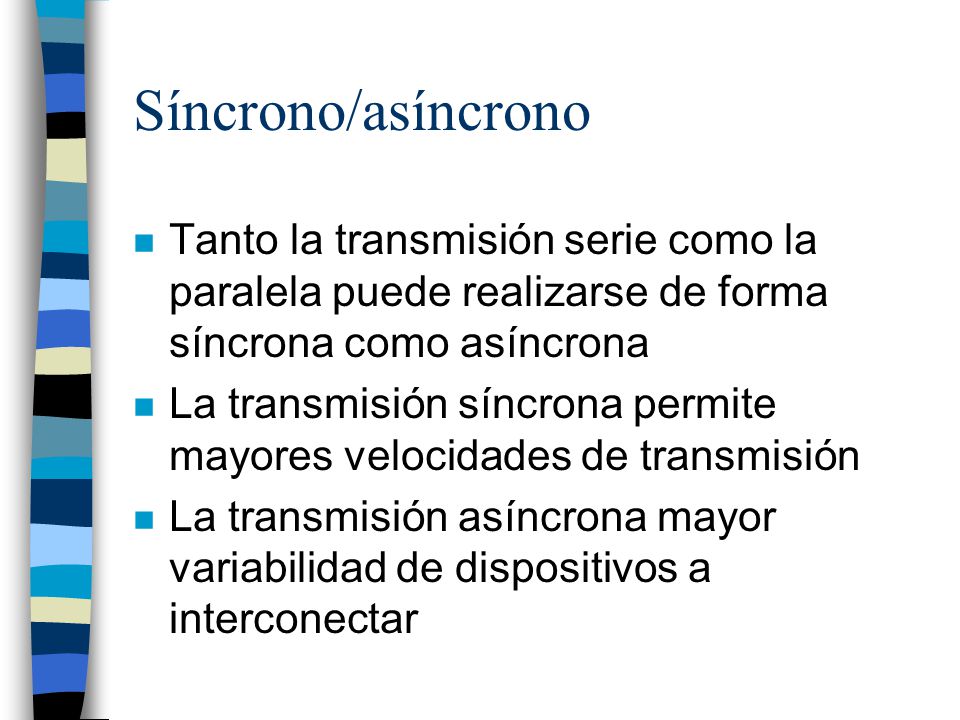

6 Síncrono/asíncrono Tanto la transmisión serie como la paralela puede realizarse de forma síncrona como asíncrona La transmisión síncrona permite mayores velocidades de transmisión La transmisión asíncrona mayor variabilidad de dispositivos a interconectar

7 Serie asíncrona Existe una línea de datos y una línea de tierra común a los dos comunicantes. La información de temporización va inserta en los propios datos o bien es pactada entre los comunicantes El receptor muestrea la línea de datos a intervalos regulares para obtener la información.

8 Serie asíncrona La línea en reposo permanece en un estado inactivo (mark) El comienzo de la transmisión es marcado por un cambio de la línea (Start bits) El final es indicado por un retorno al estado de reposo (Stop bits) La información se transmite en paquetes cortos para mantener la sincronización

9 Serie asíncrono El control de errores se realiza mediante paridad (Parity bits)

10 Interfaces de comunicación serie
Para transmitir la información a través de un cable a largas distancias es necesario Utilizar niveles de tensión adecuados Utilizar métodos de codificación que mantengan la sincronización TTL MC1488 MC1489 RS232

11 Interfaces asíncronas
Es de crucial importancia mantener la sincronización entre ambos comunicantes S 1

12 Interfaces asíncronas
Puede ser necesario la introducción de métodos de codificación que aseguren la sincronización Por ejemplo: en USB se utiliza un método NRZI con bit stuffing.

13 NRZI (USB) Los ceros provocan un cambio de nivel.
Lo unos no provocan cambio Para evitar periodos largos sin cambios se introduce un cero cada 6 unos consecutivos

14 Interfaz RS232 “1” lógico: -3v..-25v “0” lógico: +3v..+25v Mark: “1”
space: “0 Start bit: “0” Stop bit: “1”

15 RS232 líneas 3 TxD: Transmited Data DTE>DCE
2 RxD: Received Data DTE<DCE 8 CTS: Clear to Send DTE<DCE 7 RTS: Request to Send DTE>DCE 4 DTR: Data Terminal Ready DTE>DCE 6 DSR: Data Set Ready DTE<DCE

16 Conexión entre dos DTE TxD RxD Gnd DTE

17 Velocidad de transferencia
Es pactada entre ambos comunicantes: 110 baudios (bits por segundo) ... 19200 baudios

18 USART El dispositivo que realiza la tarea de transmisión recepción serie se denomina USART (intel 8250) El chip dispone de diez registros que se utilizan para configurar y realizar la transmisión/recepción.

19 Bios y puerto serie Durante el POST la bios detecta la existencia de los puertos serie. En la dirección 0040:0000 y siguientes (dos bytes por dirección) situa las direcciones e/s base de sus USART correspondientes. A la USART correspondiente a la primera dirección la denomina COM1

20 BIOS INT 14h ah=0 Inicializa el puerto COM ah=1 Escribir un carácter
Velocidad Paridad (par, impar o ninguna) tamaño de palabra (7 bits ó 8 bits) Stop bits (1 o 2) ah=1 Escribir un carácter ah=2 leer un carácter ah=3 estado del puerto

21 Serie Síncrono La comunicación síncrona exige al menos dos líneas: reloj, datos Mejora la tasa de transferencia porque reduce la relación de bits de protocolo/bits de datos. Los datos se transmiten por bloques Lo que distingue a los protocolos es los bytes de control que utilizan

22 BISYNC

23 SDLC - Estándar usado por IBM 1 Frame 0111110 8-bit address
8bit control data 16-bit check

24 Capitulo 9 de The 80x86 IBM PC and Compatible Computers Vol II...
Muhammad Ali Mazidi...
