Jorge Cabot Director de Explotación y mantenimiento GESTIÓN AVANZADA DEL DRENAJE URBANO EN BARCELONA: CONTROL DE DSU.

Presentación del tema: "Jorge Cabot Director de Explotación y mantenimiento GESTIÓN AVANZADA DEL DRENAJE URBANO EN BARCELONA: CONTROL DE DSU."— Transcripción de la presentación:

1 Jorge Cabot Director de Explotación y mantenimiento jcabot@clabsa.es GESTIÓN AVANZADA DEL DRENAJE URBANO EN BARCELONA: CONTROL DE DSU

2 01. Introducción: marco legal

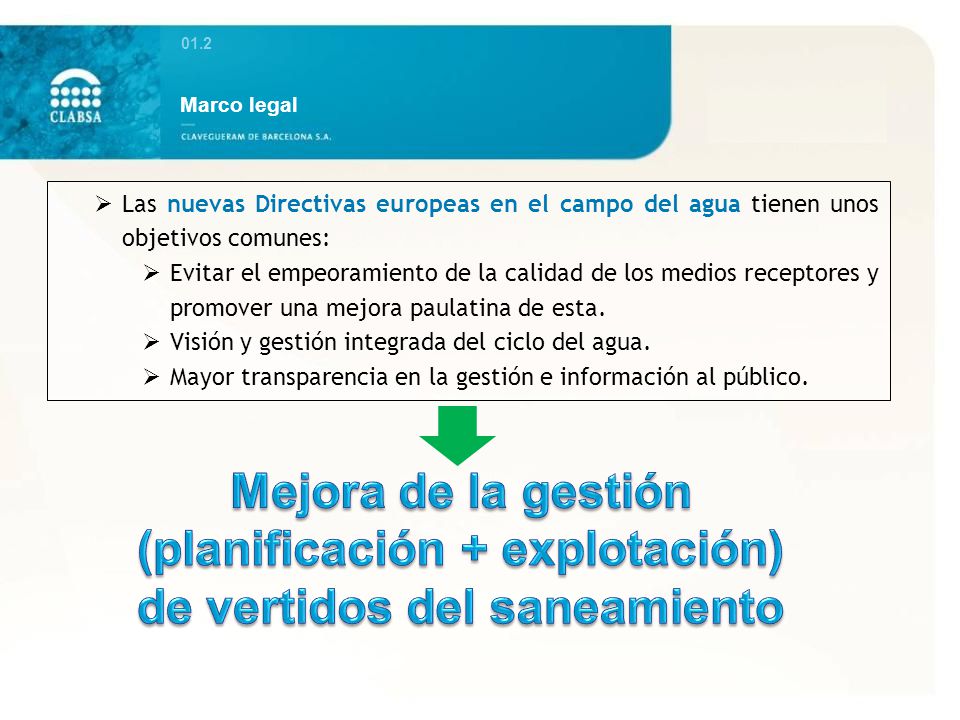

3 01.2  Las nuevas Directivas europeas en el campo del agua tienen unos objetivos comunes:  Evitar el empeoramiento de la calidad de los medios receptores y promover una mejora paulatina de esta.  Visión y gestión integrada del ciclo del agua.  Mayor transparencia en la gestión e información al público. Marco legal

4 01.3 Repercusión en los medios

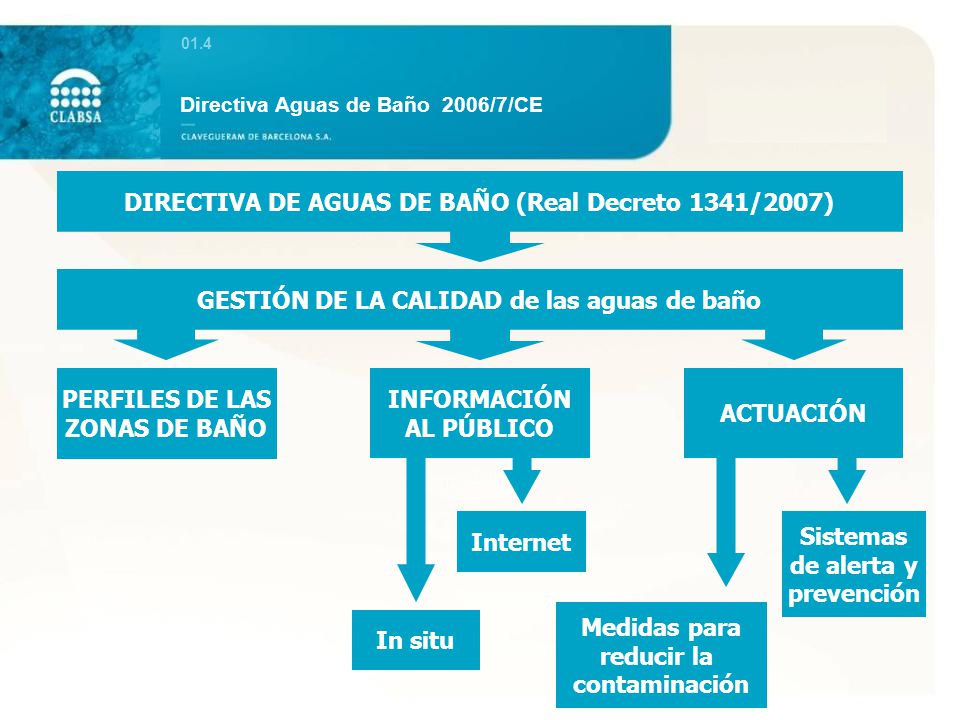

5 01.4 Directiva Aguas de Baño 2006/7/CE DIRECTIVA DE AGUAS DE BAÑO (Real Decreto 1341/2007) PERFILES DE LAS ZONAS DE BAÑO INFORMACIÓN AL PÚBLICO ACTUACIÓN GESTIÓN DE LA CALIDAD de las aguas de baño Internet In situ Medidas para reducir la contaminación Sistemas de alerta y prevención

6 03. Gestión ambiental de los vertidos para las playas de Barcelona

7 03.1 Principios básicos de la explotación integral  Mantenimiento preventivo de la redes (importancia de la limpieza)  Gestión avanzada de las redes de saneamiento:  Telesupervisión de la red (sensorización de la red)  Telecontrol de los elementos de regulación (compuertas, bombeos, depósitos de retención…)  Coordinación con el resto de agentes (EDAR, Agencia Medioambiental…)  Gestión de episodios de vertidos del saneamiento  Transparencia de la gestión y comunicación fluida con los responsables municipales  Importancia de la información al público, en especial durante eventos de contaminación del medio receptor (ej.: aguas de baño)

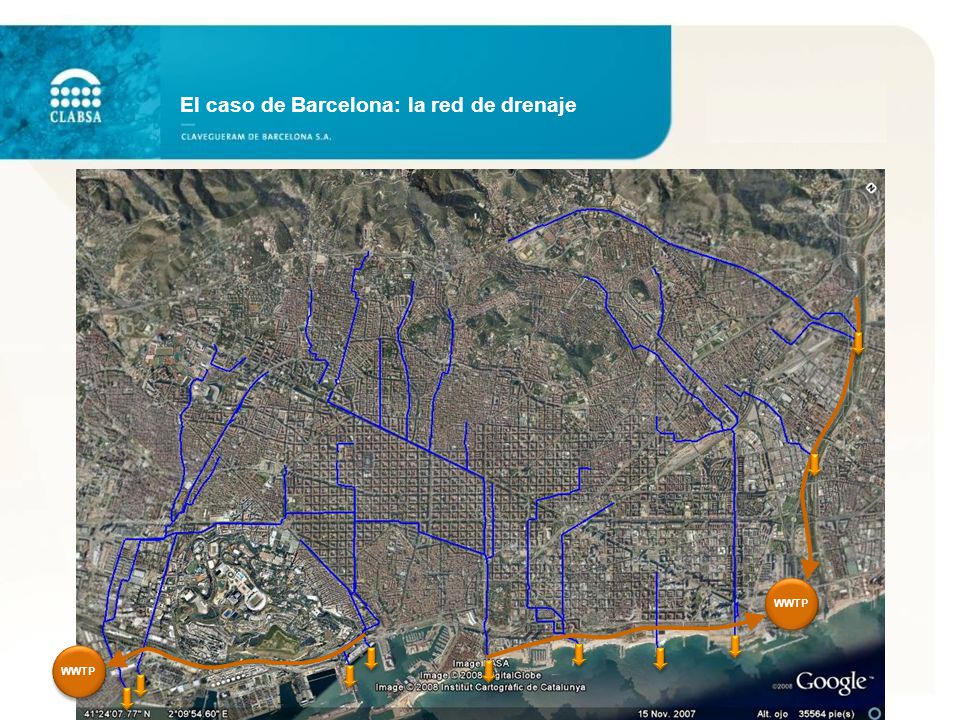

8 WWTP El caso de Barcelona: la red de drenaje

9 El caso de Barcelona: las playas

10 03.2 El caso de Barcelona : Explotación avanzada de la red de drenaje

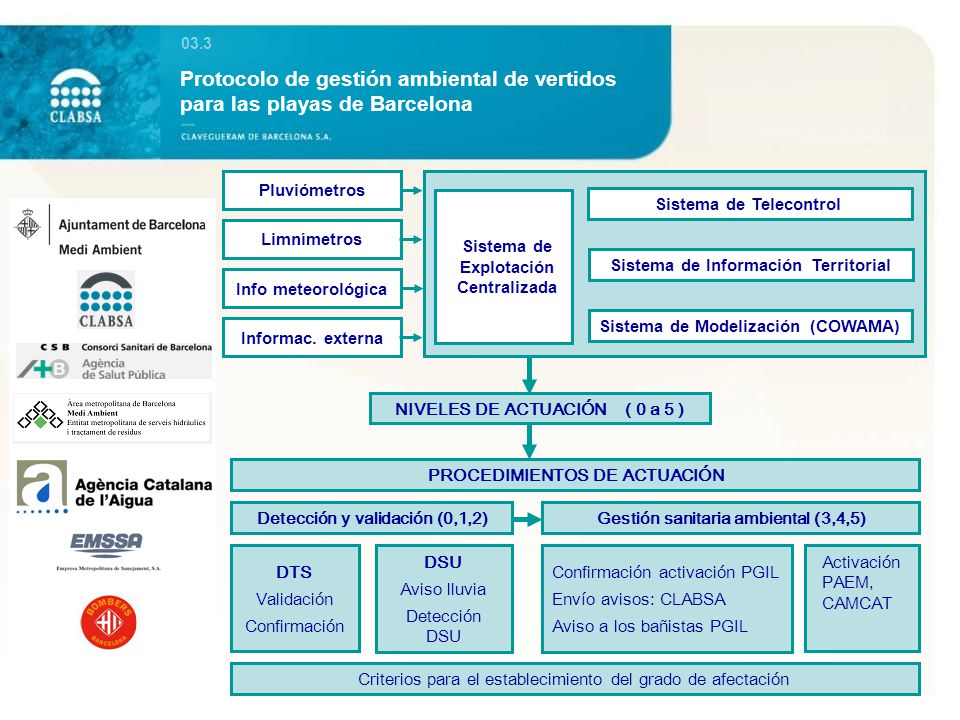

11 03.3 Protocolo de gestión ambiental de vertidos para las playas de Barcelona NIVELES DE ACTUACIÓN ( 0 a 5 ) PROCEDIMIENTOS DE ACTUACIÓN Detección y validación (0,1,2) Limnímetros Gestión sanitaria ambiental (3,4,5) Confirmación activación PGIL Envío avisos: CLABSA Aviso a los bañistas PGIL Sistema de Telecontrol Sistema de Modelización (COWAMA) Sistema de Información Territorial Sistema de Explotación Centralizada DSU Aviso lluvia Detección DSU DTS Validación Confirmación Activación PAEM, CAMCAT Criterios para el establecimiento del grado de afectación Pluviómetros Info meteorológica Informac. externa

12 03.4 Sistema de información al público para las playas de Barcelona FUENTES DE INFORMACIÓN CENTRO CONTROL INFORMACIÓN AL USUARIO Técnico Explotación CLABSA (introduce/valida)

13 03.5 Web de información al público

14 03.6 Web de acceso privado para los gestores de la playa (Ayuntamiento)

15 04. Sistema tecnológico COWAMA de ayuda a la gestión

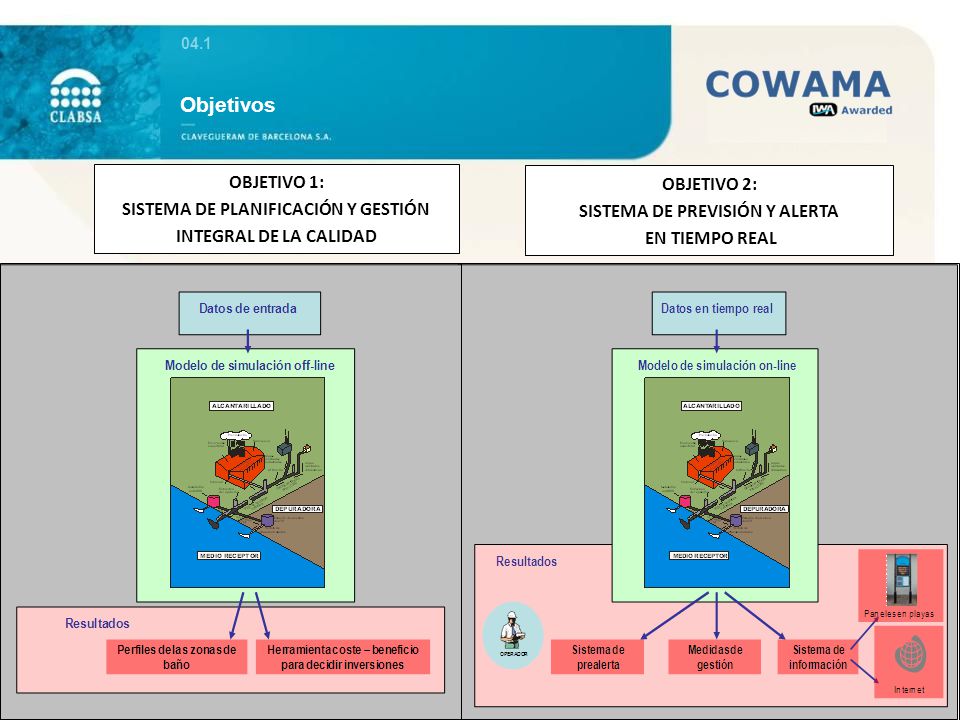

16 04.1 Objetivos OBJETIVO 2: SISTEMA DE PREVISIÓN Y ALERTA EN TIEMPO REAL OBJETIVO 1: SISTEMA DE PLANIFICACIÓN Y GESTIÓN INTEGRAL DE LA CALIDAD

17 04.2 Principio básico de funcionamiento Requerimientos previos para la implantación en una ubicación determinada:  Existencia de sensores  Sistema de telecontrol en tiempo real  Conocimiento de la red de alcantarillado, puntos de contaminación (idealmente tener un modelo previo o la información necesaria de la red para hacerlo). Datos entrada:  Sensorización: pluviómetros, limnímetros, bombeos, posiciones de compuerta, etc.  Previsiones: viento, radiación solar, etc. Aplicación específica local (Barcelona) Aplicación general:  Modelo alcantarillado: cada 10 minutos simula 1 hora de previsión  Model marítimo: cada 60 minutos simula 12 horas de previsión

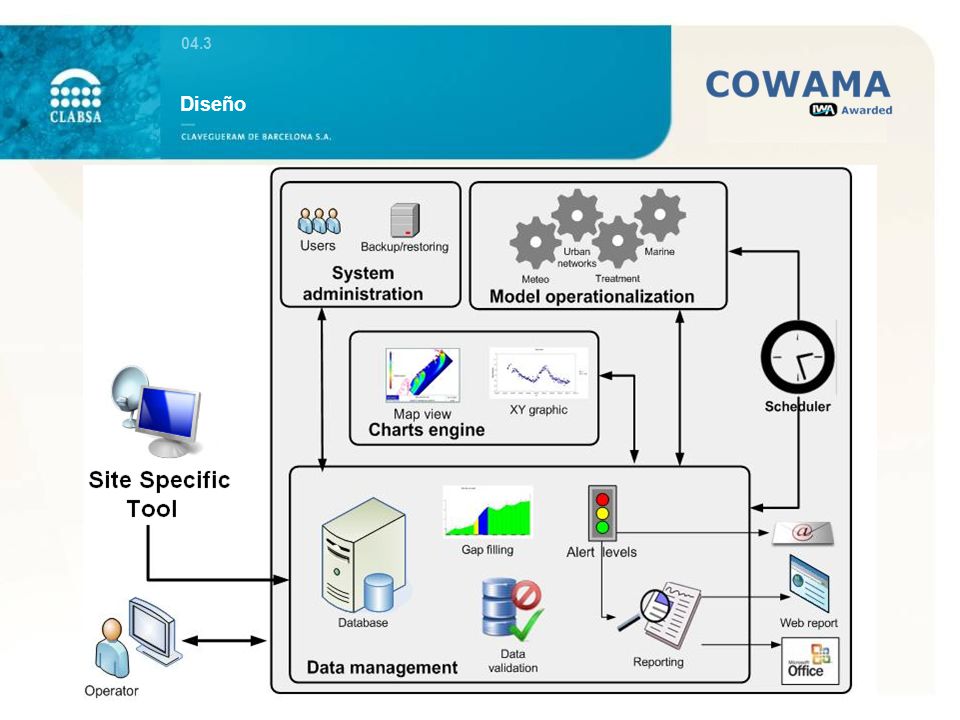

18 04.3 Diseño

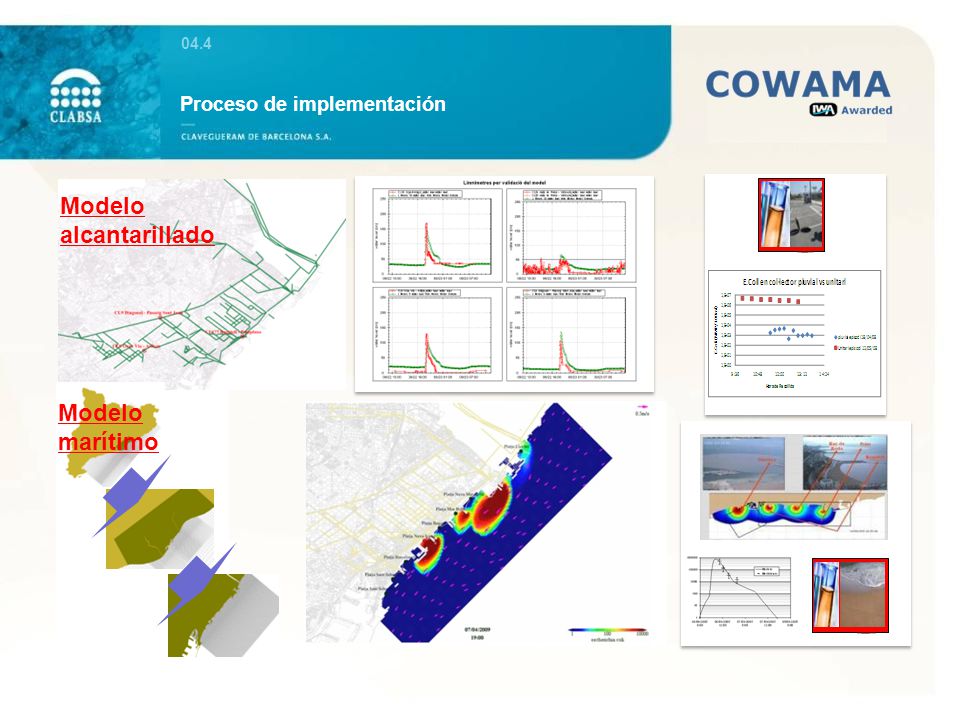

19 04.4 Proceso de implementación Modelo alcantarillado Modelo marítimo

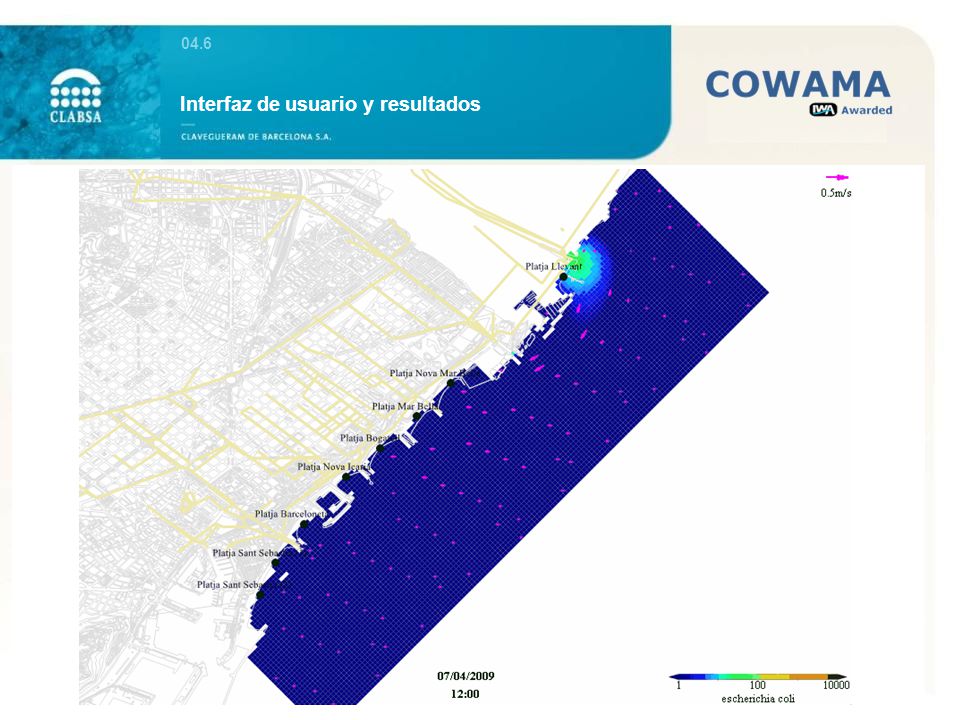

20 04.6 Interfaz de usuario y resultados

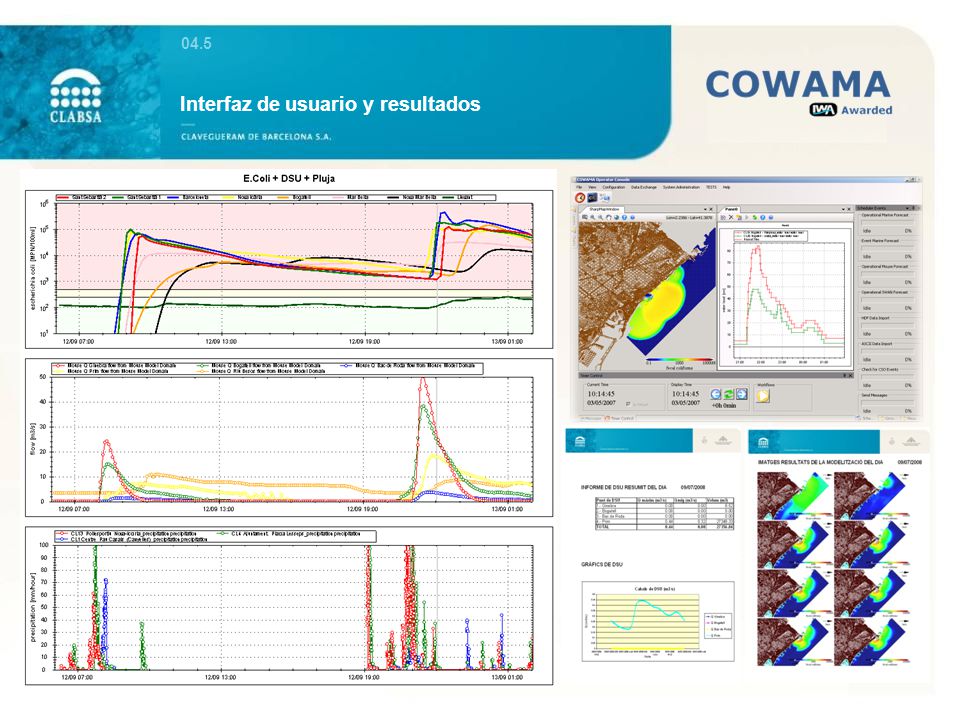

21 04.5 Interfaz de usuario y resultados

22 04.7 Implementaciones del sistema COWAMA COWAMA online como sistema de alerta y ayuda a la decisión en la gestión diaria de las playas COWAMA offline: Diseño de actuaciones anti-DSU Perfil de aguas de baño

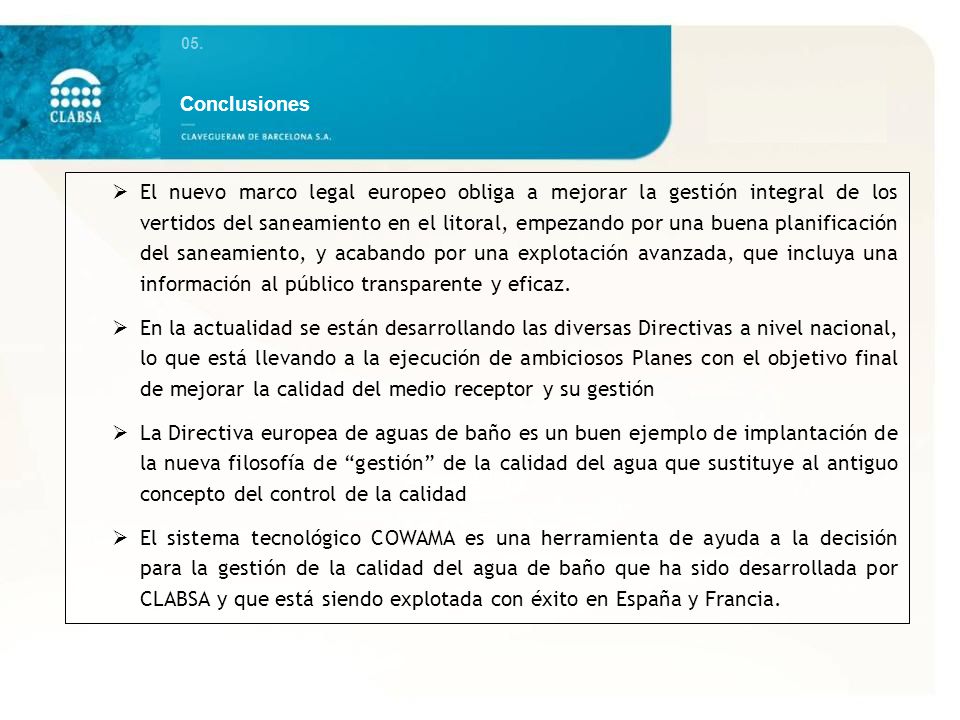

23 05. Conclusiones  El nuevo marco legal europeo obliga a mejorar la gestión integral de los vertidos del saneamiento en el litoral, empezando por una buena planificación del saneamiento, y acabando por una explotación avanzada, que incluya una información al público transparente y eficaz.  En la actualidad se están desarrollando las diversas Directivas a nivel nacional, lo que está llevando a la ejecución de ambiciosos Planes con el objetivo final de mejorar la calidad del medio receptor y su gestión  La Directiva europea de aguas de baño es un buen ejemplo de implantación de la nueva filosofía de “gestión” de la calidad del agua que sustituye al antiguo concepto del control de la calidad  El sistema tecnológico COWAMA es una herramienta de ayuda a la decisión para la gestión de la calidad del agua de baño que ha sido desarrollada por CLABSA y que está siendo explotada con éxito en España y Francia.

24 Jorge Cabot jcabot@clabsa.es
