¿Qué es VisionLink? Gestión de Flota basado en la web y activado por dispositivos Software basado en la Web, disponible 24 horas al día, 7 días a la.

Presentación del tema: "¿Qué es VisionLink? Gestión de Flota basado en la web y activado por dispositivos Software basado en la Web, disponible 24 horas al día, 7 días a la."— Transcripción de la presentación:

1

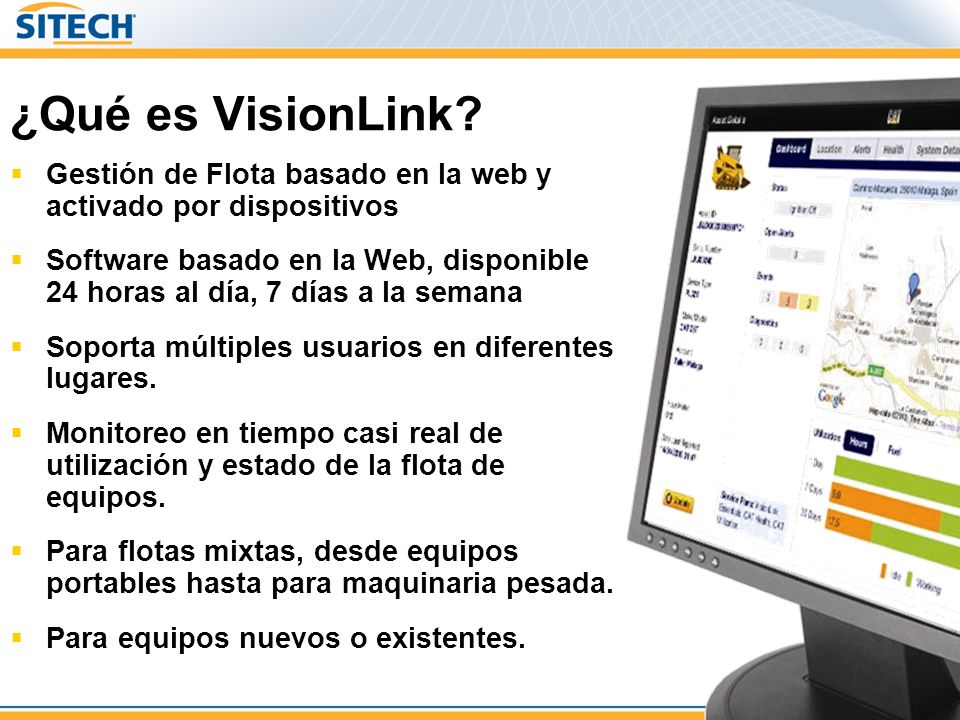

2 ¿Qué es VisionLink? Gestión de Flota basado en la web y activado por dispositivos Software basado en la Web, disponible 24 horas al día, 7 días a la semana Soporta múltiples usuarios en diferentes lugares. Monitoreo en tiempo casi real de utilización y estado de la flota de equipos. Para flotas mixtas, desde equipos portables hasta para maquinaria pesada. Para equipos nuevos o existentes.

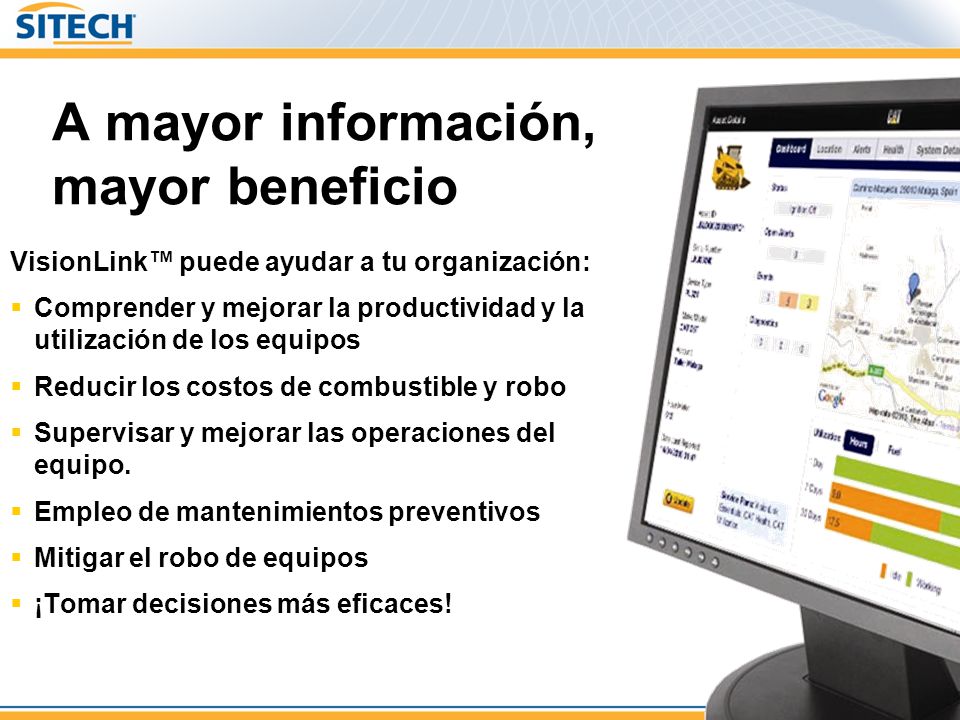

3 A mayor información, mayor beneficio
VisionLink™ puede ayudar a tu organización: Comprender y mejorar la productividad y la utilización de los equipos Reducir los costos de combustible y robo Supervisar y mejorar las operaciones del equipo. Empleo de mantenimientos preventivos Mitigar el robo de equipos ¡Tomar decisiones más eficaces!

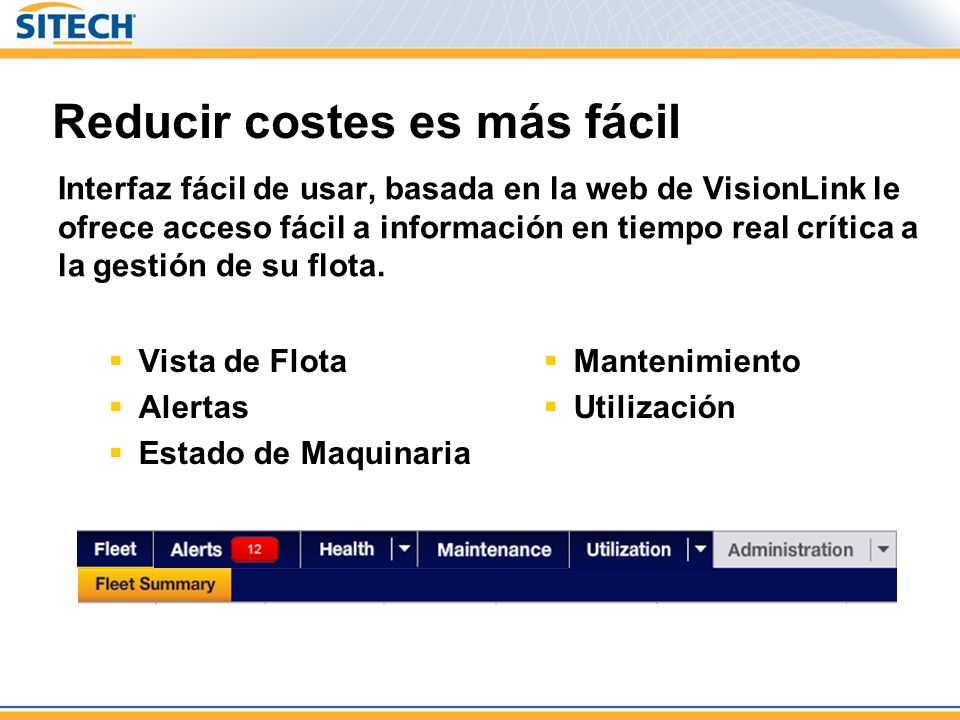

4 Reducir costes es más fácil
Interfaz fácil de usar, basada en la web de VisionLink le ofrece acceso fácil a información en tiempo real crítica a la gestión de su flota. Vista de Flota Mantenimiento Alertas Utilización Estado de Maquinaria Fleet View – Location and hours by: Make, Model, product family Alerts: or SMS notifications for: Machine diagnostics and fault codes Fuel Loss between use Maintenance due Enter / Leave Site Out of Hours operation Health – Minimizing down time and efficient scheduling of service Fault Codes reporting Fluid analysis reporting Utilization – Improving operational procedures Idle vs work Asset usage against expected hours Reporting 4

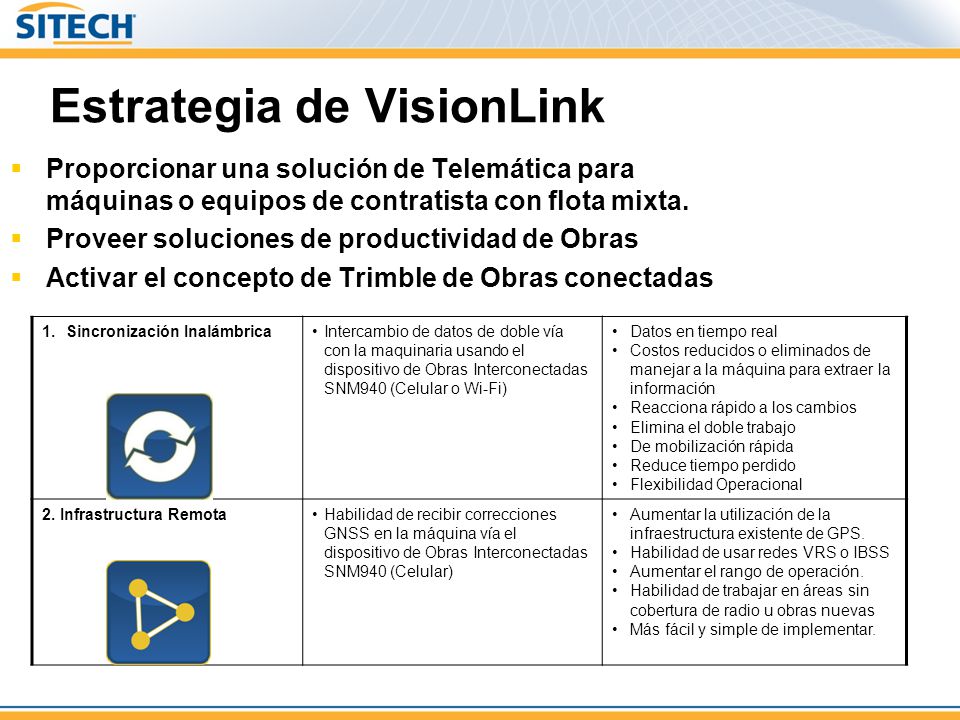

5 Estrategia de VisionLink
Proporcionar una solución de Telemática para máquinas o equipos de contratista con flota mixta. Proveer soluciones de productividad de Obras Activar el concepto de Trimble de Obras conectadas Sincronización Inalámbrica Intercambio de datos de doble vía con la maquinaria usando el dispositivo de Obras Interconectadas SNM940 (Celular o Wi-Fi) Datos en tiempo real Costos reducidos o eliminados de manejar a la máquina para extraer la información Reacciona rápido a los cambios Elimina el doble trabajo De mobilización rápida Reduce tiempo perdido Flexibilidad Operacional 2. Infrastructura Remota Habilidad de recibir correcciones GNSS en la máquina vía el dispositivo de Obras Interconectadas SNM940 (Celular) Aumentar la utilización de la infraestructura existente de GPS. Habilidad de usar redes VRS o IBSS Aumentar el rango de operación. Habilidad de trabajar en áreas sin cobertura de radio u obras nuevas Más fácil y simple de implementar.

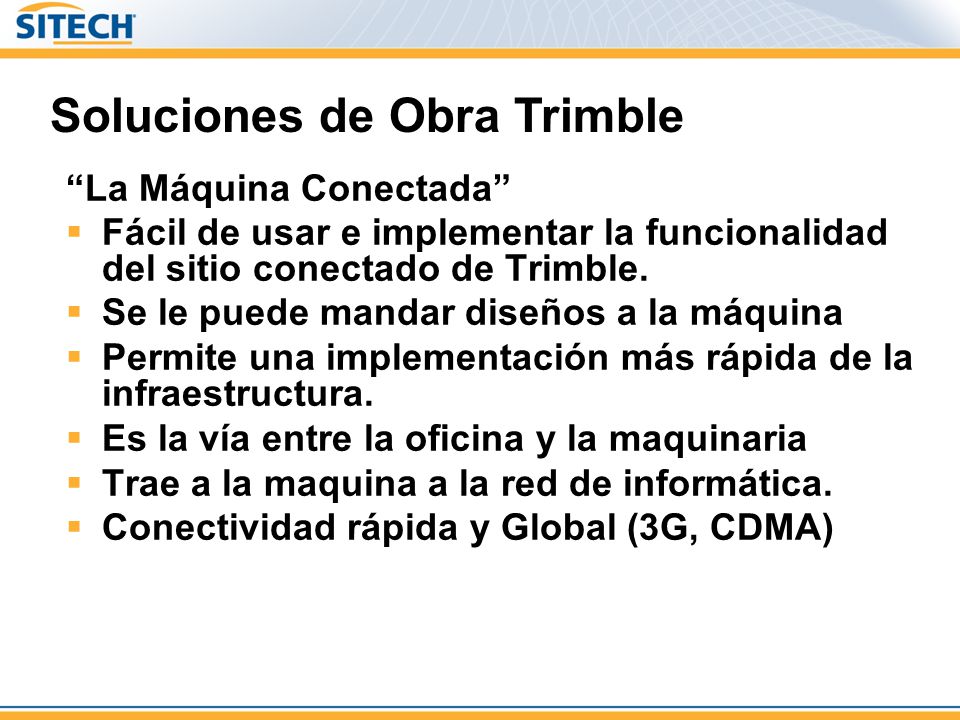

6 Soluciones de Obra Trimble
“La Máquina Conectada” Fácil de usar e implementar la funcionalidad del sitio conectado de Trimble. Se le puede mandar diseños a la máquina Permite una implementación más rápida de la infraestructura. Es la vía entre la oficina y la maquinaria Trae a la maquina a la red de informática. Conectividad rápida y Global (3G, CDMA)

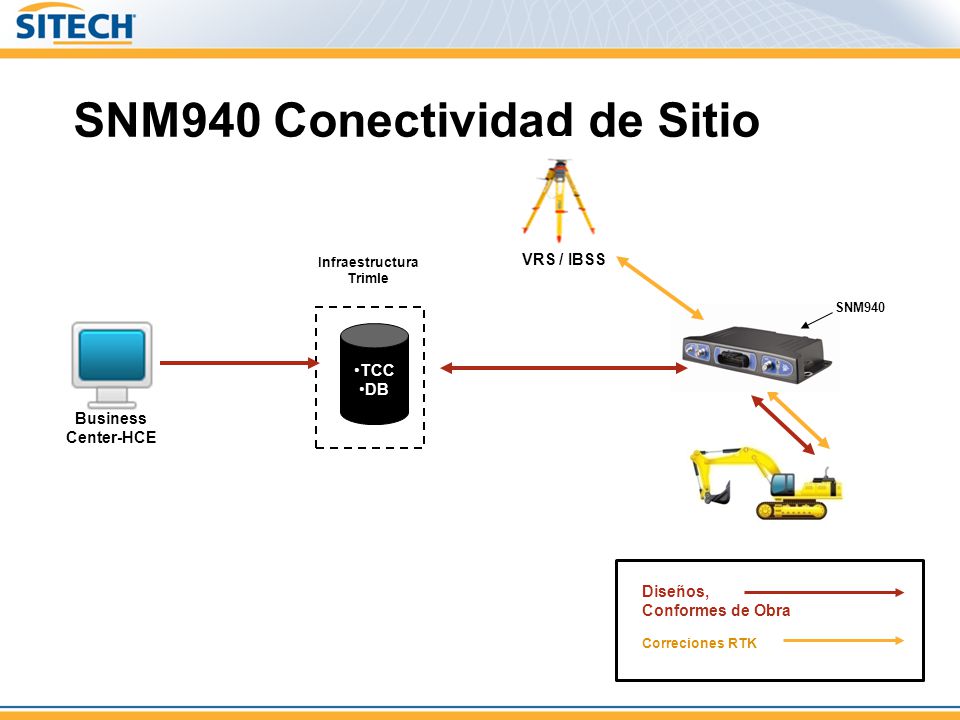

7 SNM940 Conectividad de Sitio
VRS / IBSS Infraestructura Trimle SNM940 Business Center-HCE TCC DB Diseños, Conformes de Obra Correciones RTK

8 Activación de Dispositivos

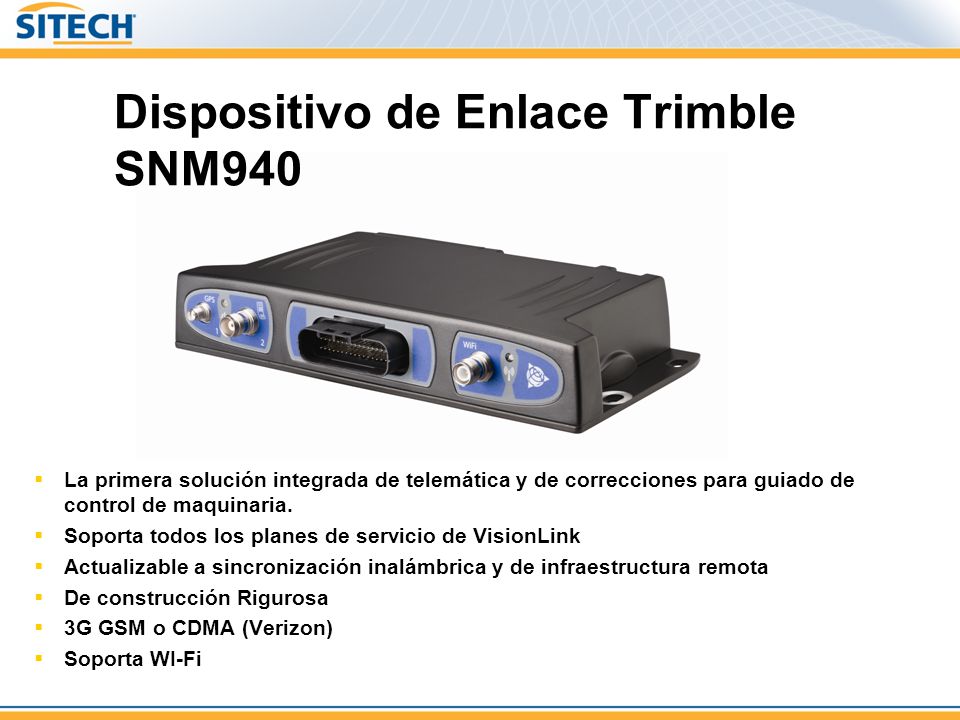

9 Dispositivo de Enlace Trimble SNM940
La primera solución integrada de telemática y de correcciones para guiado de control de maquinaria. Soporta todos los planes de servicio de VisionLink Actualizable a sincronización inalámbrica y de infraestructura remota De construcción Rigurosa 3G GSM o CDMA (Verizon) Soporta WI-Fi

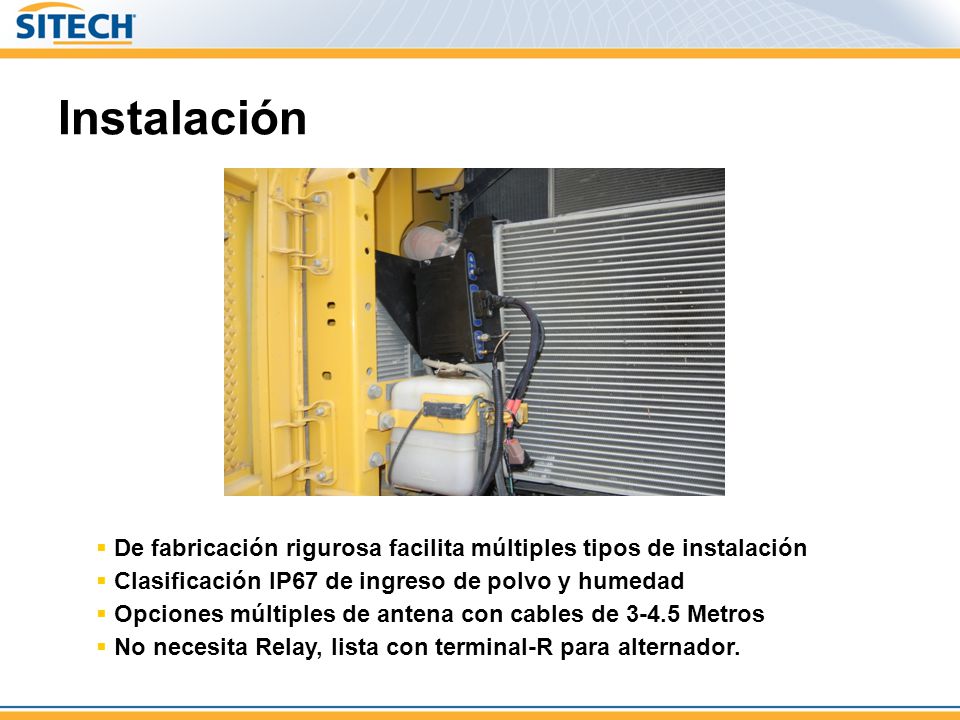

10 Instalación De fabricación rigurosa facilita múltiples tipos de instalación Clasificación IP67 de ingreso de polvo y humedad Opciones múltiples de antena con cables de Metros No necesita Relay, lista con terminal-R para alternador.

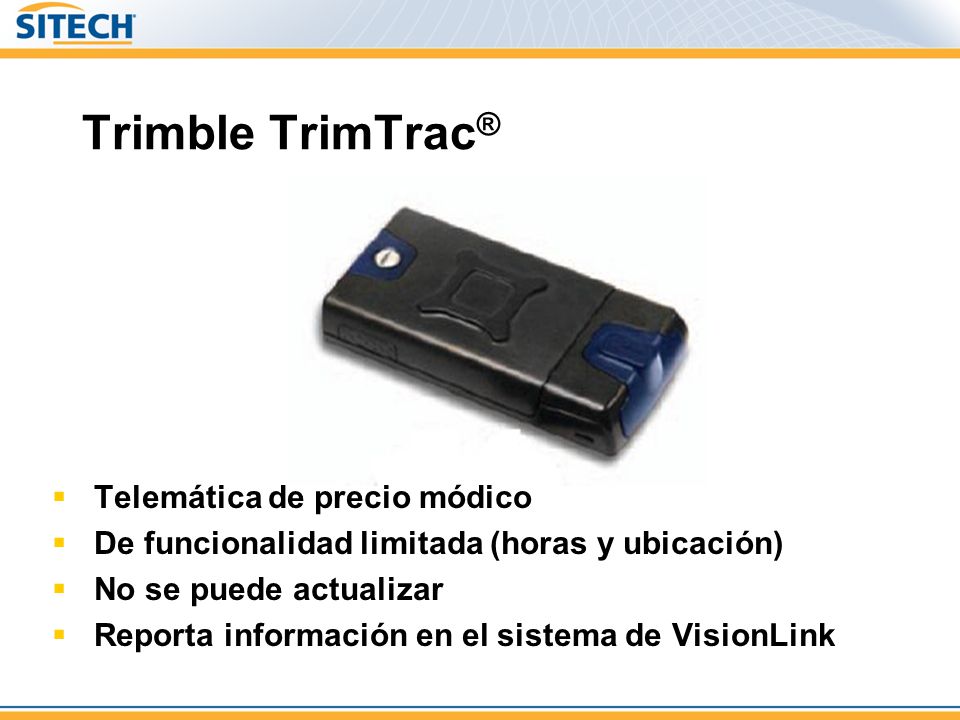

11 Trimble TrimTrac® Telemática de precio módico
De funcionalidad limitada (horas y ubicación) No se puede actualizar Reporta información en el sistema de VisionLink 11

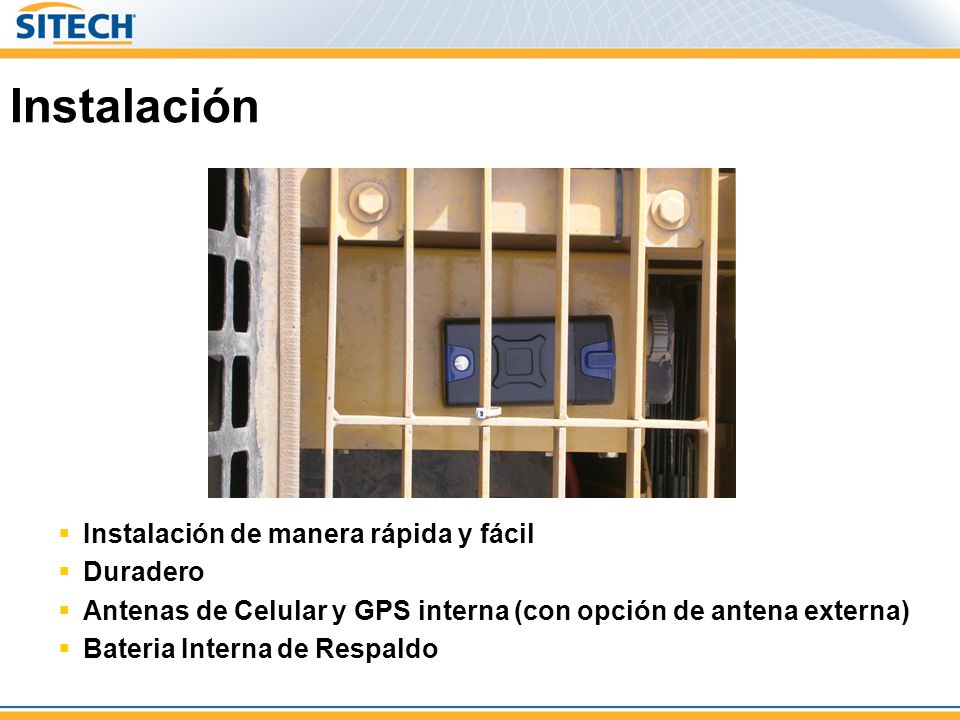

12 Instalación Instalación de manera rápida y fácil Duradero
Antenas de Celular y GPS interna (con opción de antena externa) Bateria Interna de Respaldo 12

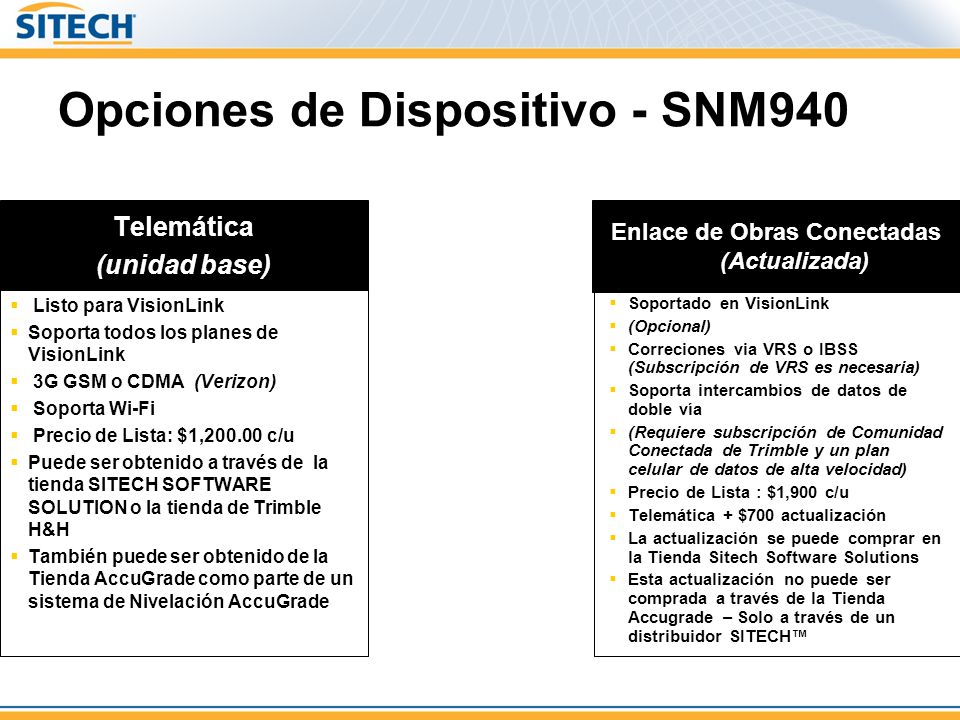

13 Opciones de Dispositivo - SNM940
Telemática (unidad base) Enlace de Obras Conectadas (Actualizada) Listo para VisionLink Soporta todos los planes de VisionLink 3G GSM o CDMA (Verizon) Soporta Wi-Fi Precio de Lista: $1, c/u Puede ser obtenido a través de la tienda SITECH SOFTWARE SOLUTION o la tienda de Trimble H&H También puede ser obtenido de la Tienda AccuGrade como parte de un sistema de Nivelación AccuGrade Soportado en VisionLink (Opcional) Correciones via VRS o IBSS (Subscripción de VRS es necesaria) Soporta intercambios de datos de doble vía (Requiere subscripción de Comunidad Conectada de Trimble y un plan celular de datos de alta velocidad) Precio de Lista : $1,900 c/u Telemática + $700 actualización La actualización se puede comprar en la Tienda Sitech Software Solutions Esta actualización no puede ser comprada a través de la Tienda Accugrade – Solo a través de un distribuidor SITECH™

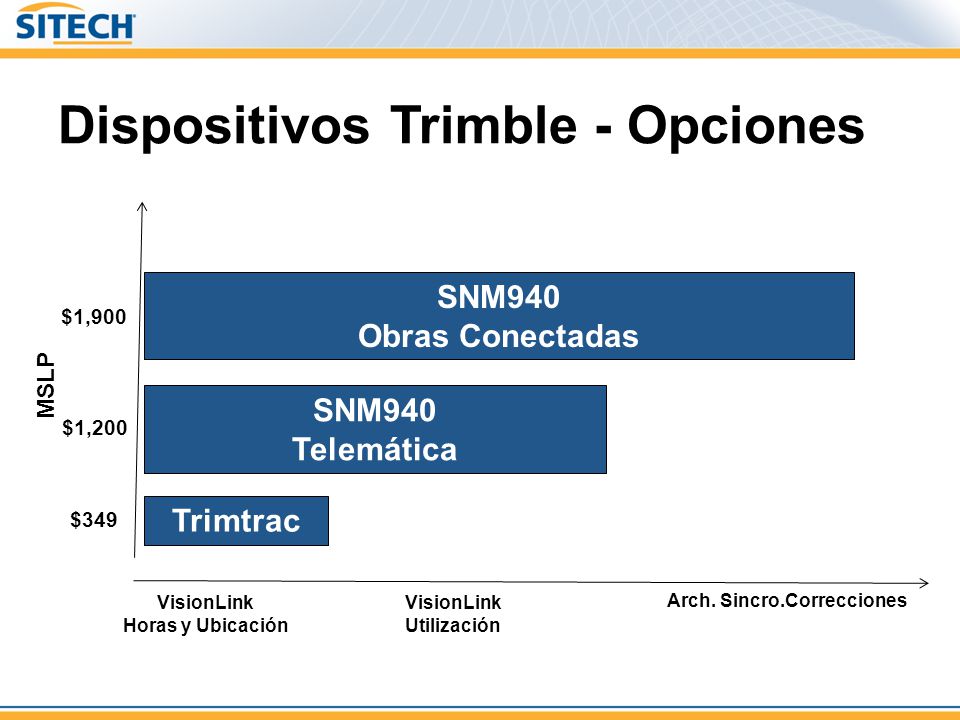

14 Dispositivos Trimble - Opciones
SNM940 Obras Conectadas $1,900 MSLP SNM940 Telemática $1,200 $349 Trimtrac VisionLink Horas y Ubicación VisionLink Utilización Arch. Sincro. Correcciones

15 Aplicación

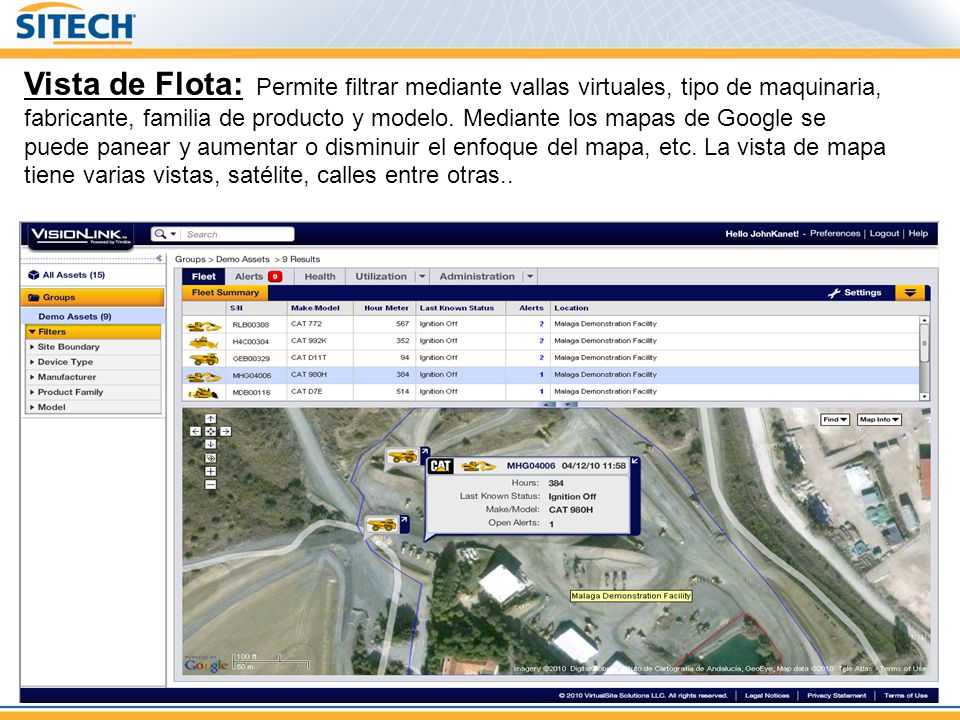

16 Vista de Flota: Permite filtrar mediante vallas virtuales, tipo de maquinaria, fabricante, familia de producto y modelo. Mediante los mapas de Google se puede panear y aumentar o disminuir el enfoque del mapa, etc. La vista de mapa tiene varias vistas, satélite, calles entre otras..

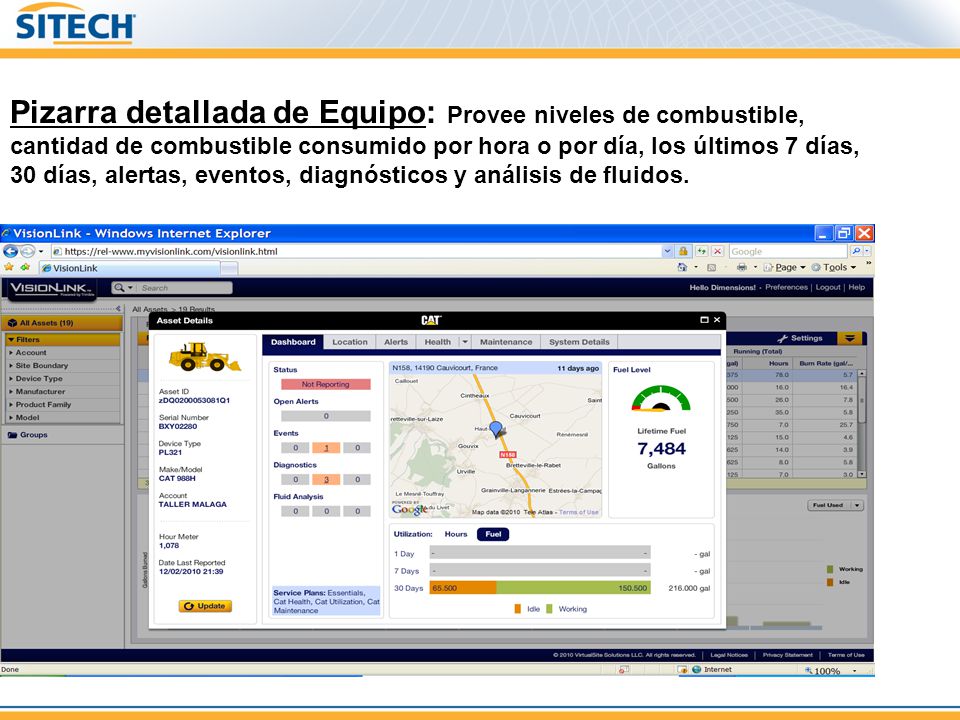

17 Pizarra detallada de Equipo: Provee niveles de combustible, cantidad de combustible consumido por hora o por día, los últimos 7 días, 30 días, alertas, eventos, diagnósticos y análisis de fluidos.

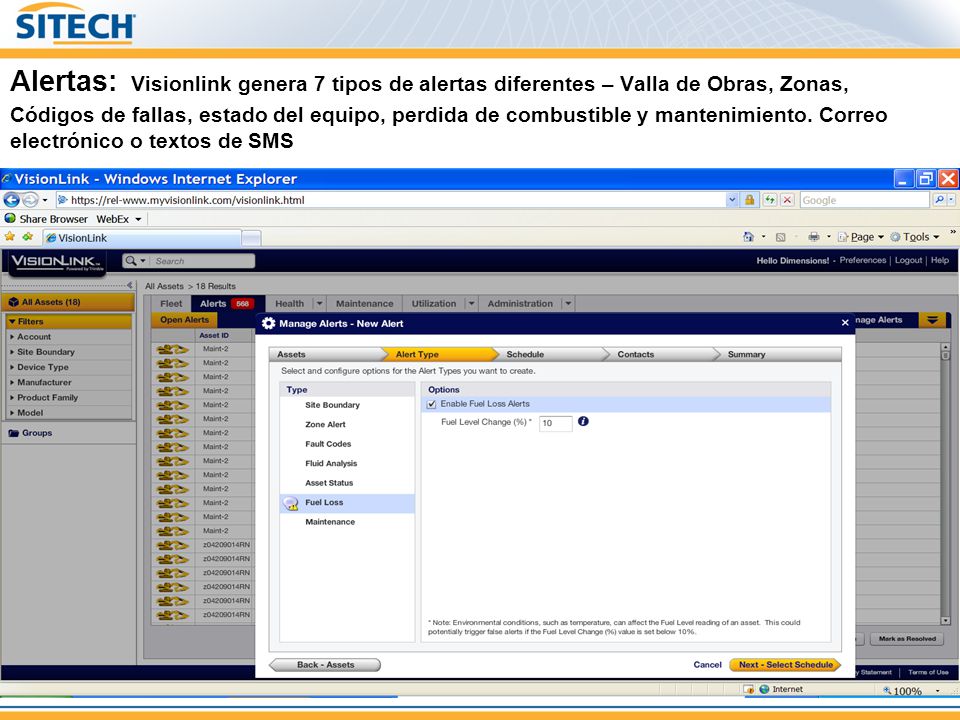

18 Alertas: Visionlink genera 7 tipos de alertas diferentes – Valla de Obras, Zonas, Códigos de fallas, estado del equipo, perdida de combustible y mantenimiento. Correo electrónico o textos de SMS

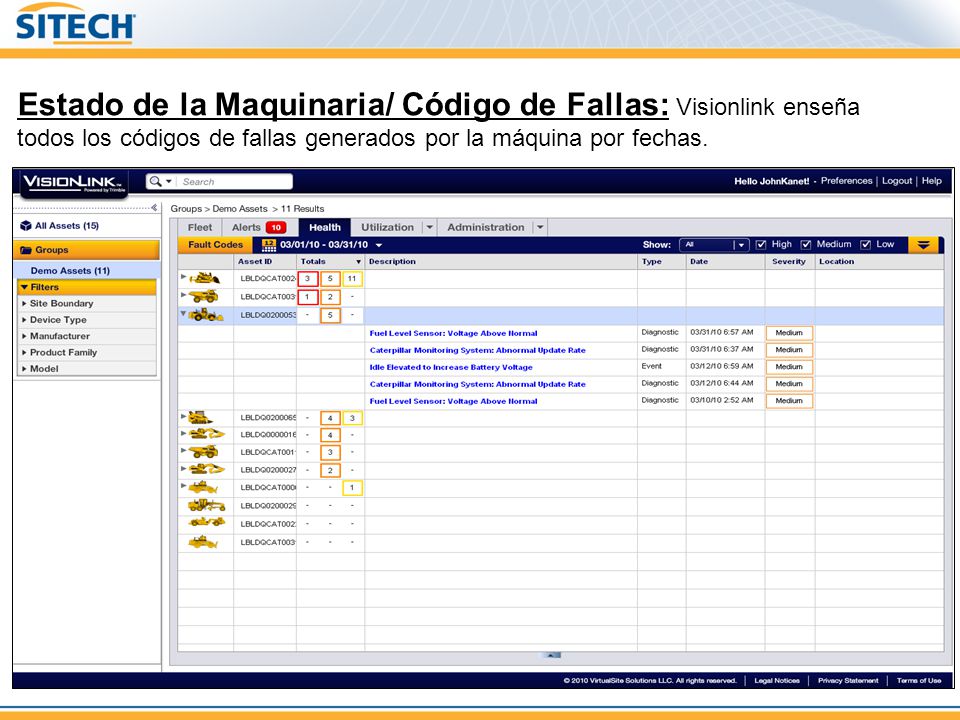

19 Estado de la Maquinaria/ Código de Fallas: Visionlink enseña todos los códigos de fallas generados por la máquina por fechas.

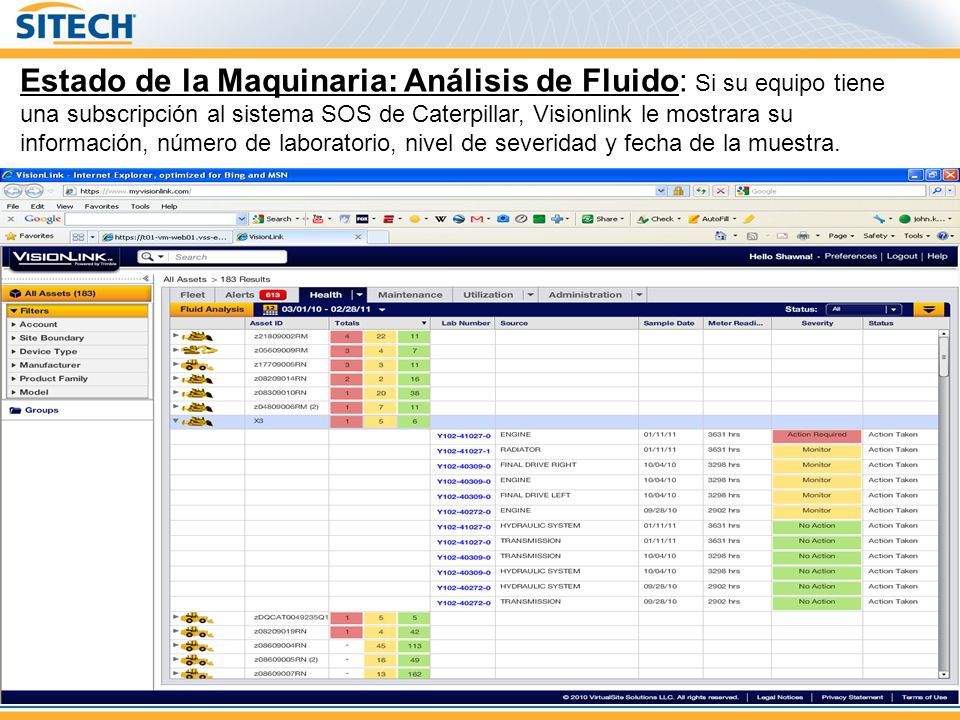

20 Estado de la Maquinaria: Análisis de Fluido: Si su equipo tiene una subscripción al sistema SOS de Caterpillar, Visionlink le mostrara su información, número de laboratorio, nivel de severidad y fecha de la muestra.

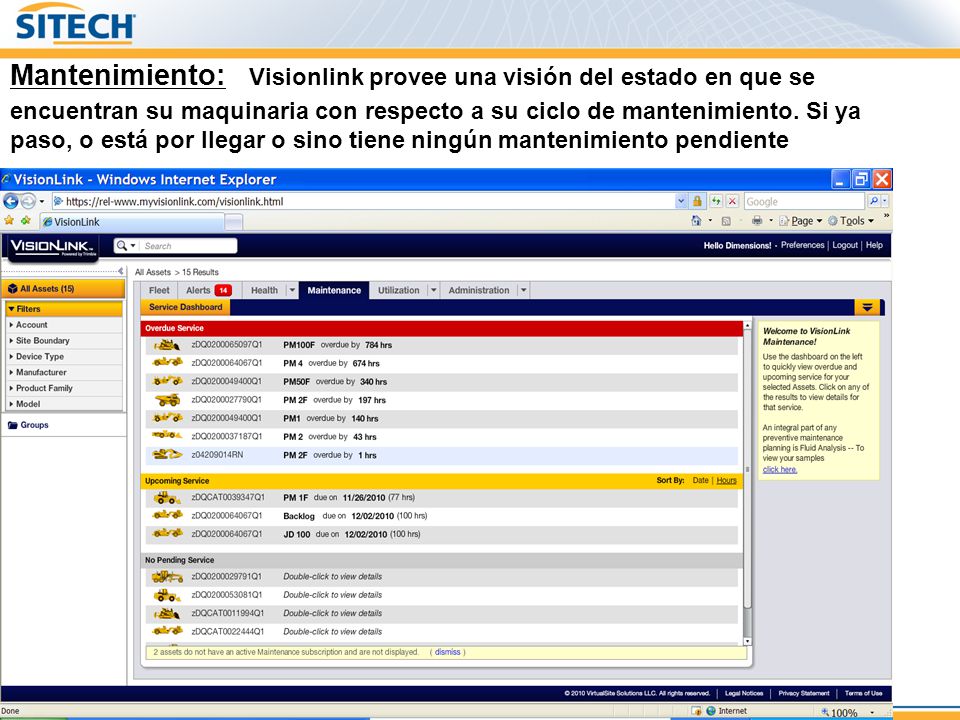

21 Mantenimiento: Visionlink provee una visión del estado en que se encuentran su maquinaria con respecto a su ciclo de mantenimiento. Si ya paso, o está por llegar o sino tiene ningún mantenimiento pendiente

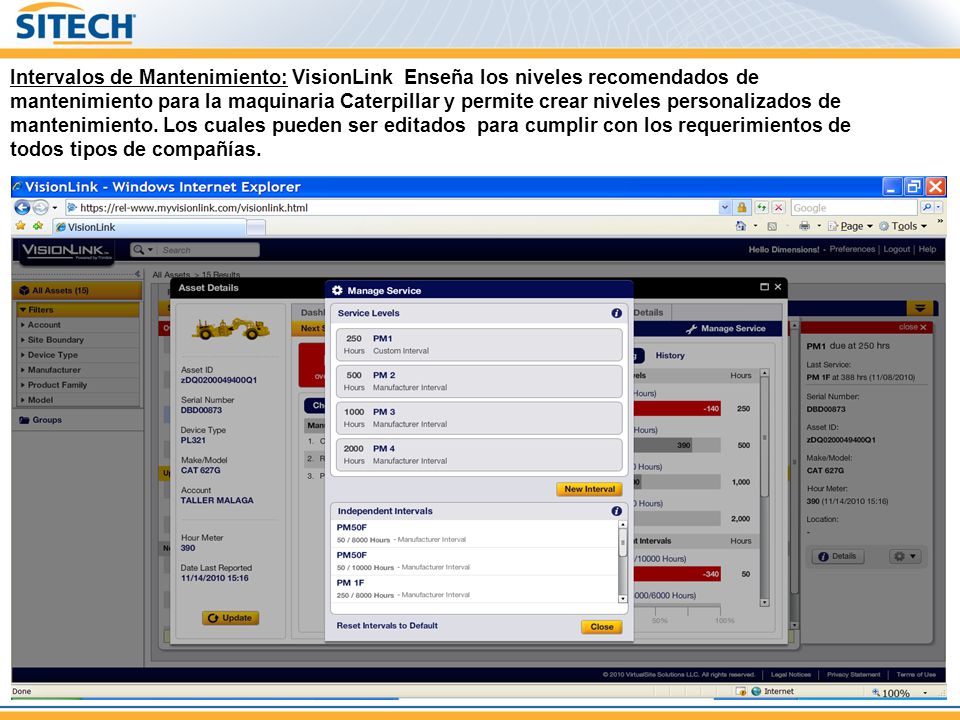

22 Intervalos de Mantenimiento: VisionLink Enseña los niveles recomendados de mantenimiento para la maquinaria Caterpillar y permite crear niveles personalizados de mantenimiento. Los cuales pueden ser editados para cumplir con los requerimientos de todos tipos de compañías.

23 Mantenimiento – Lista de Chequeo y Partes: VisonLink genera Listas de chequeo y una lista de las partes necesarias para hacer el mantenimiento requerido por la máquina.

24 Utilización – Consumo de Combustible: Ver el consumo de combustible por grupo de equipos o por rango de fecha. La información se ve de modo gráfico, y de picarle a uno de los gráficos aumenta el nivel de detalle.

25 Utilización – Utilización de equipo: Ver las horas de trabajo o inactivas por fecha o grupo y calcula el porcentaje de utilización y eficiencia de la máquina.

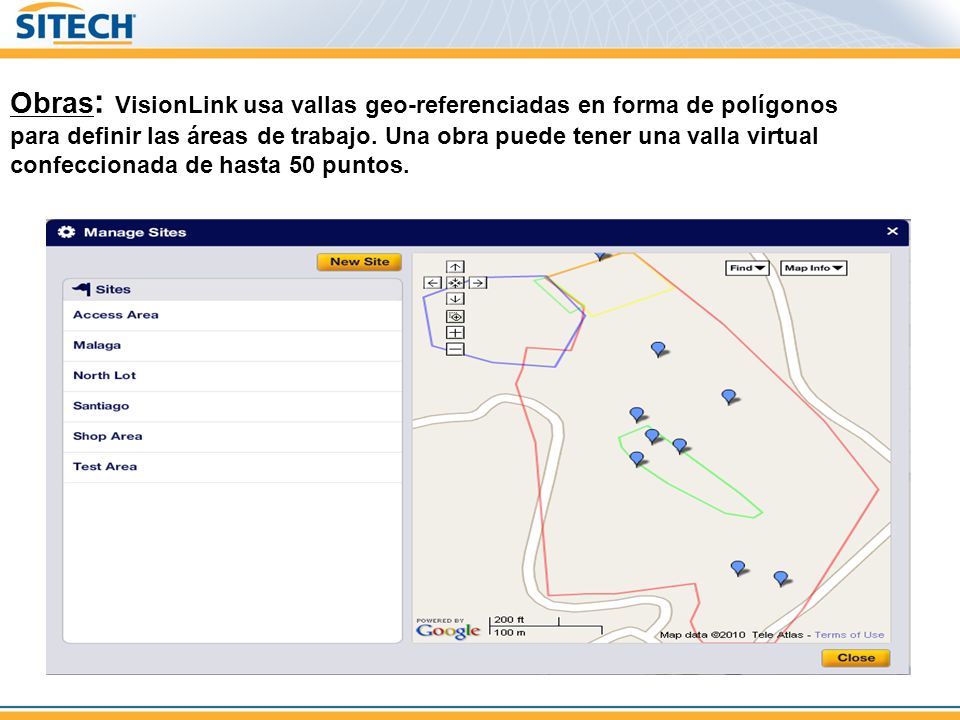

26 Obras: VisionLink usa vallas geo-referenciadas en forma de polígonos para definir las áreas de trabajo. Una obra puede tener una valla virtual confeccionada de hasta 50 puntos.

27 Servicios

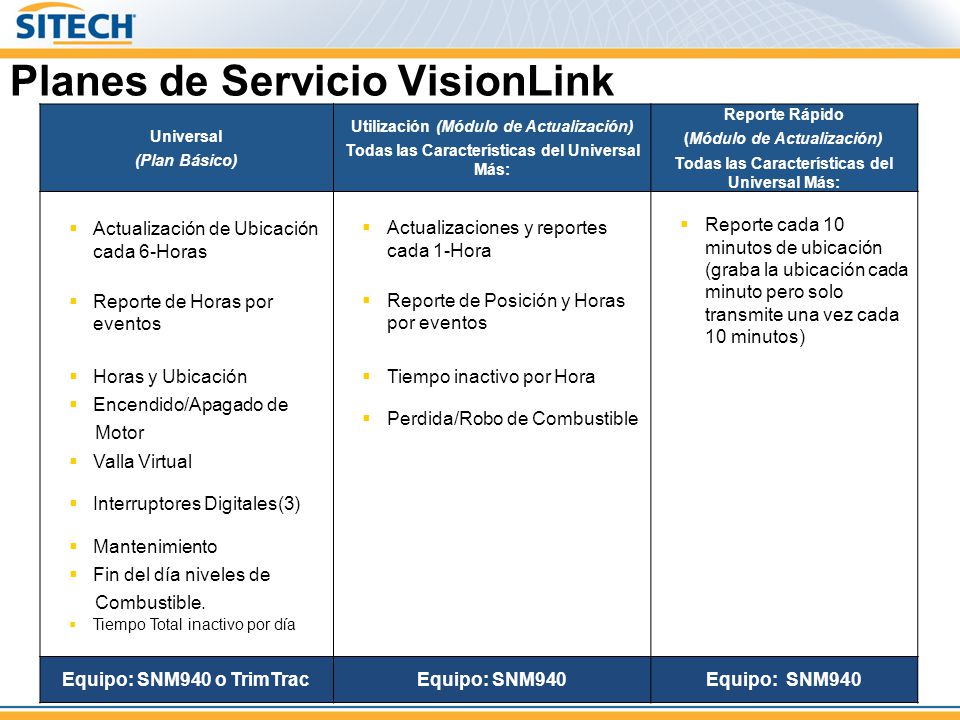

28 Planes de Servicio VisionLink
Universal (Plan Básico) Utilización (Módulo de Actualización) Todas las Características del Universal Más: Reporte Rápido (Módulo de Actualización) Todas las Características del Universal Más: Actualización de Ubicación cada 6-Horas Reporte de Horas por eventos Actualizaciones y reportes cada 1-Hora Reporte de Posición y Horas por eventos Reporte cada 10 minutos de ubicación (graba la ubicación cada minuto pero solo transmite una vez cada 10 minutos) Horas y Ubicación Tiempo inactivo por Hora Encendido/Apagado de Motor Perdida/Robo de Combustible Valla Virtual Interruptores Digitales(3) Mantenimiento Fin del día niveles de Combustible. Tiempo Total inactivo por día Equipo: SNM940 o TrimTrac Equipo: SNM940 Equipo: SNM940

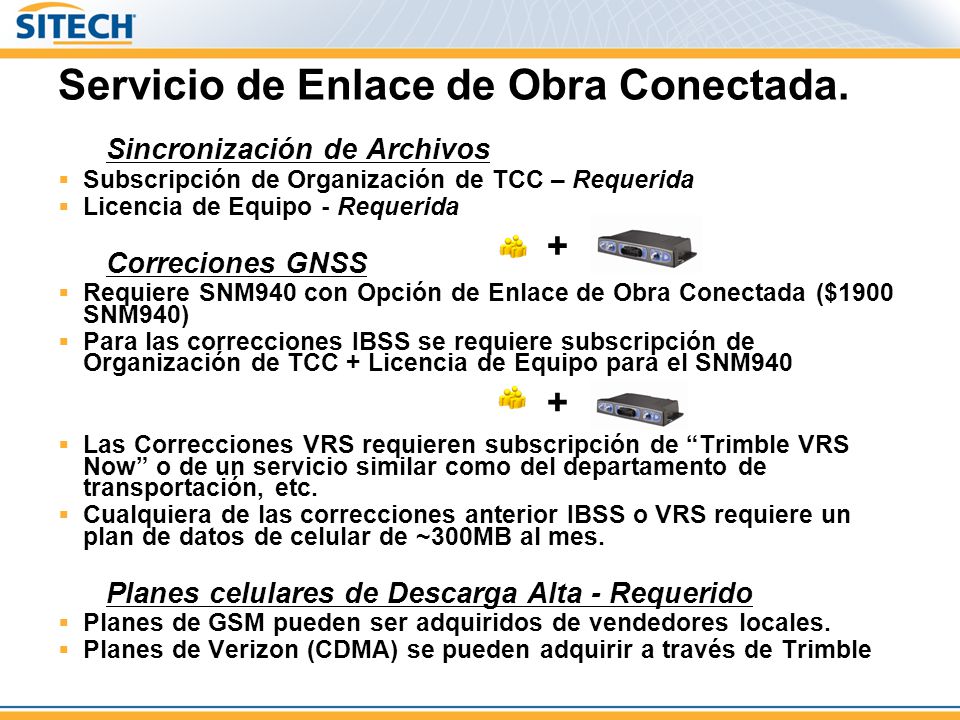

29 Servicio de Enlace de Obra Conectada.
Sincronización de Archivos Subscripción de Organización de TCC – Requerida Licencia de Equipo - Requerida Correciones GNSS Requiere SNM940 con Opción de Enlace de Obra Conectada ($1900 SNM940) Para las correcciones IBSS se requiere subscripción de Organización de TCC + Licencia de Equipo para el SNM940 Las Correcciones VRS requieren subscripción de “Trimble VRS Now” o de un servicio similar como del departamento de transportación, etc. Cualquiera de las correcciones anterior IBSS o VRS requiere un plan de datos de celular de ~300MB al mes. Planes celulares de Descarga Alta - Requerido Planes de GSM pueden ser adquiridos de vendedores locales. Planes de Verizon (CDMA) se pueden adquirir a través de Trimble + +

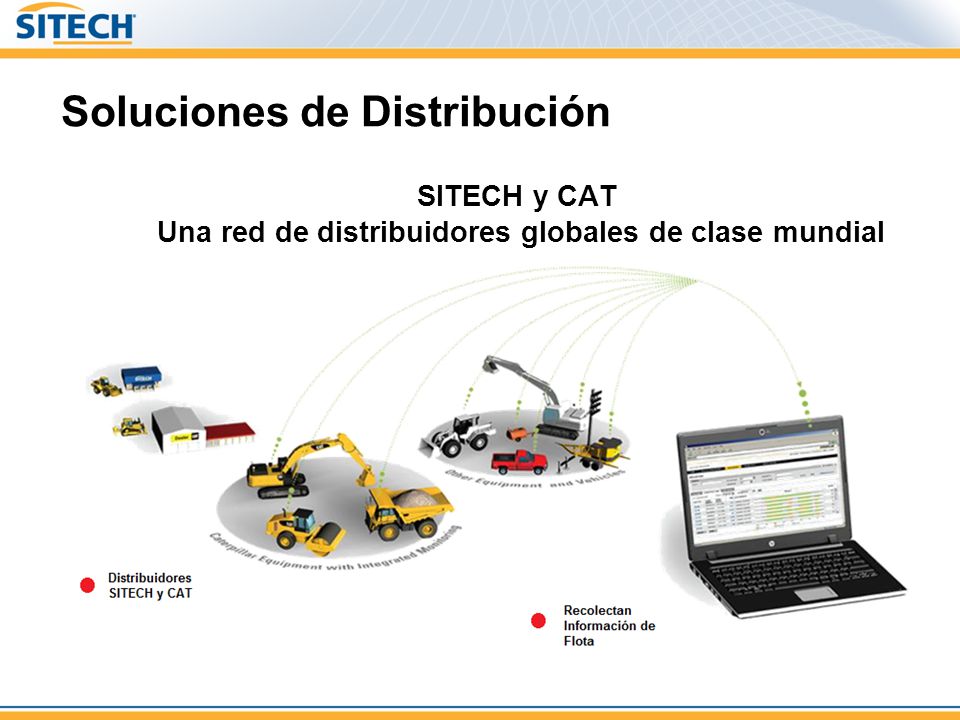

30 Una red de distribuidores globales de clase mundial
Soluciones de Distribución SITECH y CAT Una red de distribuidores globales de clase mundial

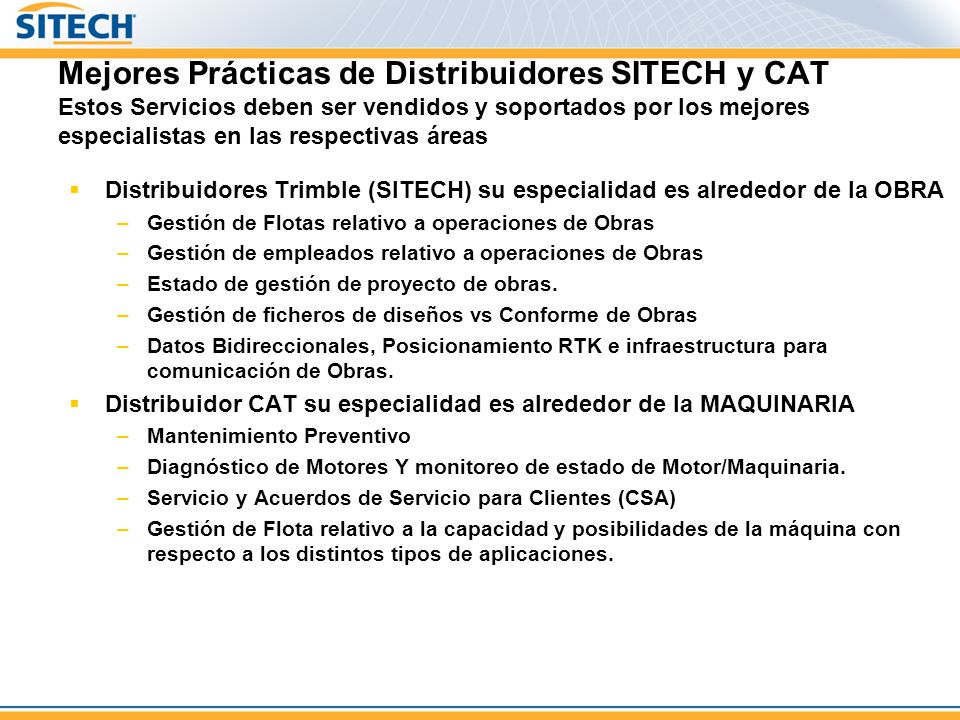

31 Mejores Prácticas de Distribuidores SITECH y CAT Estos Servicios deben ser vendidos y soportados por los mejores especialistas en las respectivas áreas Distribuidores Trimble (SITECH) su especialidad es alrededor de la OBRA Gestión de Flotas relativo a operaciones de Obras Gestión de empleados relativo a operaciones de Obras Estado de gestión de proyecto de obras. Gestión de ficheros de diseños vs Conforme de Obras Datos Bidireccionales, Posicionamiento RTK e infraestructura para comunicación de Obras. Distribuidor CAT su especialidad es alrededor de la MAQUINARIA Mantenimiento Preventivo Diagnóstico de Motores Y monitoreo de estado de Motor/Maquinaria. Servicio y Acuerdos de Servicio para Clientes (CSA) Gestión de Flota relativo a la capacidad y posibilidades de la máquina con respecto a los distintos tipos de aplicaciones.

32 ¡Gracias!
