GPS (Sistema de Posicionamiento Global)

Presentación del tema: "GPS (Sistema de Posicionamiento Global)"— Transcripción de la presentación:

1 GPS (Sistema de Posicionamiento Global)
Funcionamiento y aplicaciones

2 Creado y Mantenido por el (DoD) Departamento de defensa de EUA.
24 Satelites 6 Planos orbitales Un minimo de 4 satelites por plano orbital La constelacion provee de 5 – 12 satelites visibles en cualquier punto de la tierra en todo momento.

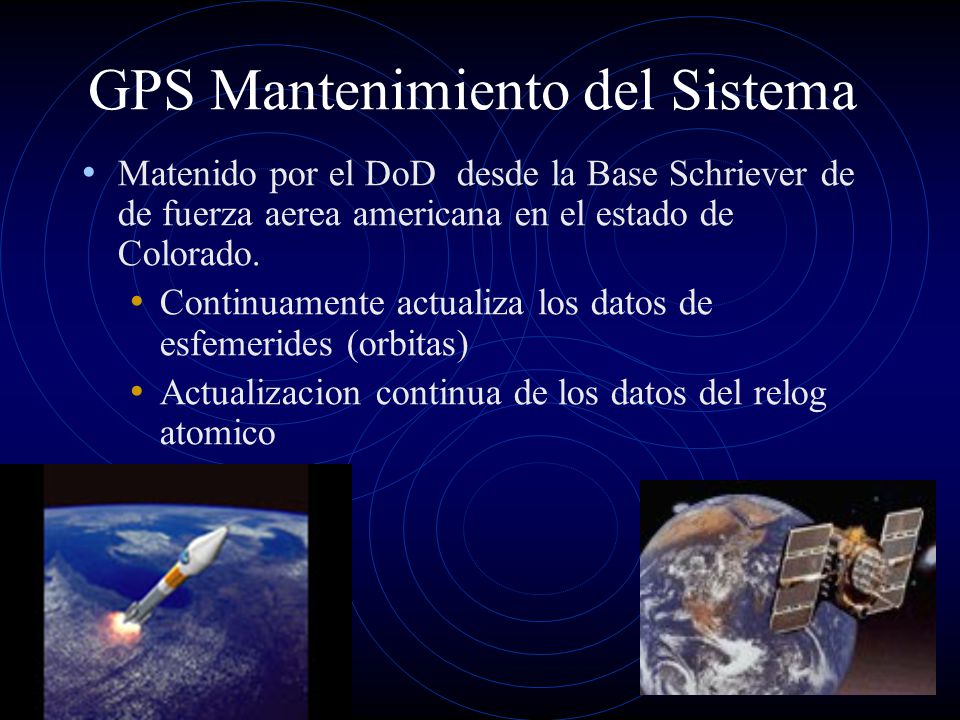

3 GPS Mantenimiento del Sistema
Matenido por el DoD desde la Base Schriever de de fuerza aerea americana en el estado de Colorado. Continuamente actualiza los datos de esfemerides (orbitas) Actualizacion continua de los datos del relog atomico

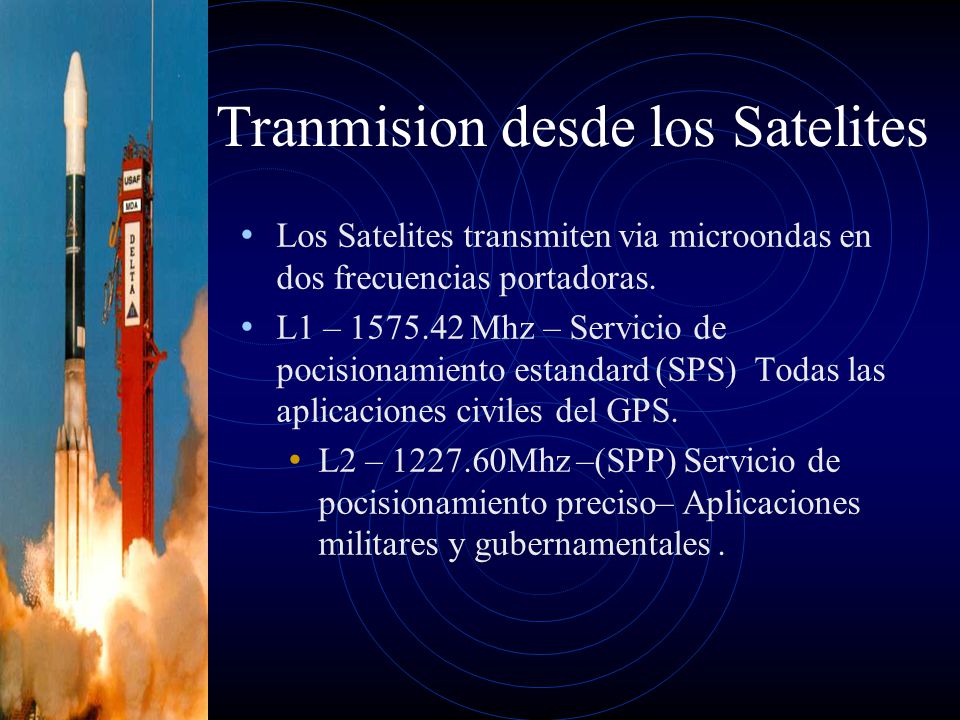

4 Tranmision desde los Satelites
Los Satelites transmiten via microondas en dos frecuencias portadoras. L1 – Mhz – Servicio de pocisionamiento estandard (SPS) Todas las aplicaciones civiles del GPS. L2 – Mhz –(SPP) Servicio de pocisionamiento preciso– Aplicaciones militares y gubernamentales .

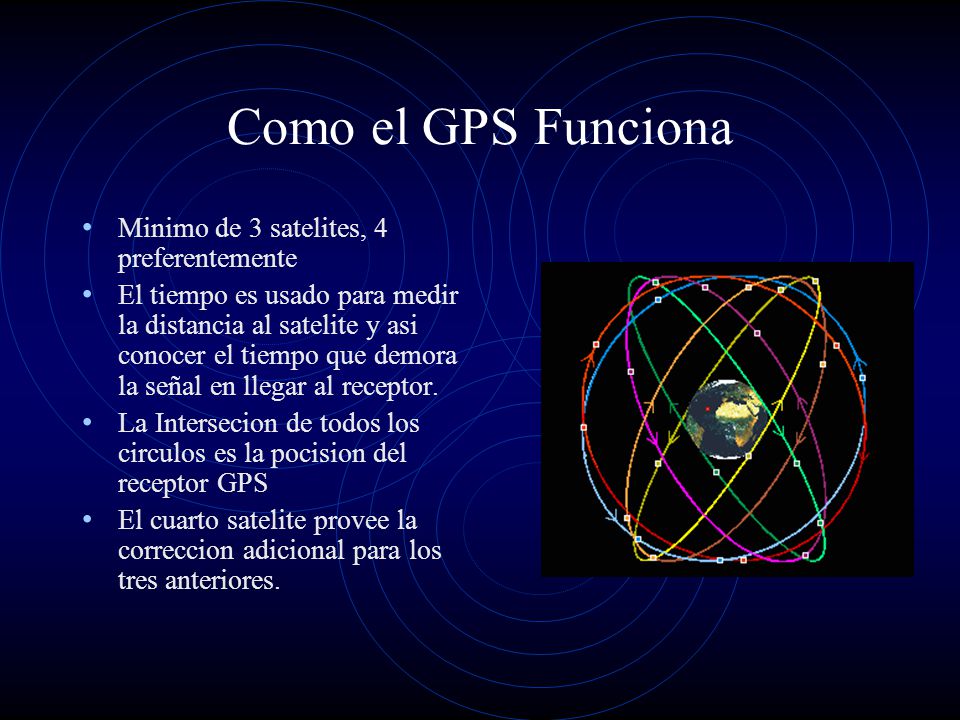

5 Como el GPS Funciona Minimo de 3 satelites, 4 preferentemente
El tiempo es usado para medir la distancia al satelite y asi conocer el tiempo que demora la señal en llegar al receptor. La Intersecion de todos los circulos es la pocision del receptor GPS El cuarto satelite provee la correccion adicional para los tres anteriores.

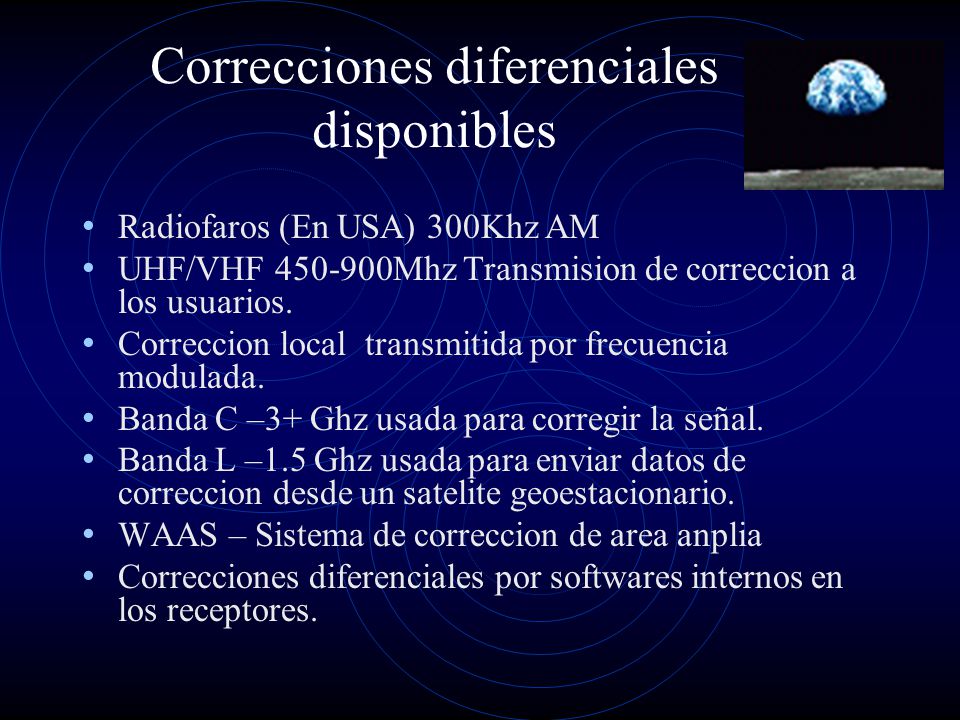

6 Correcciones diferenciales disponibles
Radiofaros (En USA) 300Khz AM UHF/VHF Mhz Transmision de correccion a los usuarios. Correccion local transmitida por frecuencia modulada. Banda C –3+ Ghz usada para corregir la señal. Banda L –1.5 Ghz usada para enviar datos de correccion desde un satelite geoestacionario. WAAS – Sistema de correccion de area anplia Correcciones diferenciales por softwares internos en los receptores.

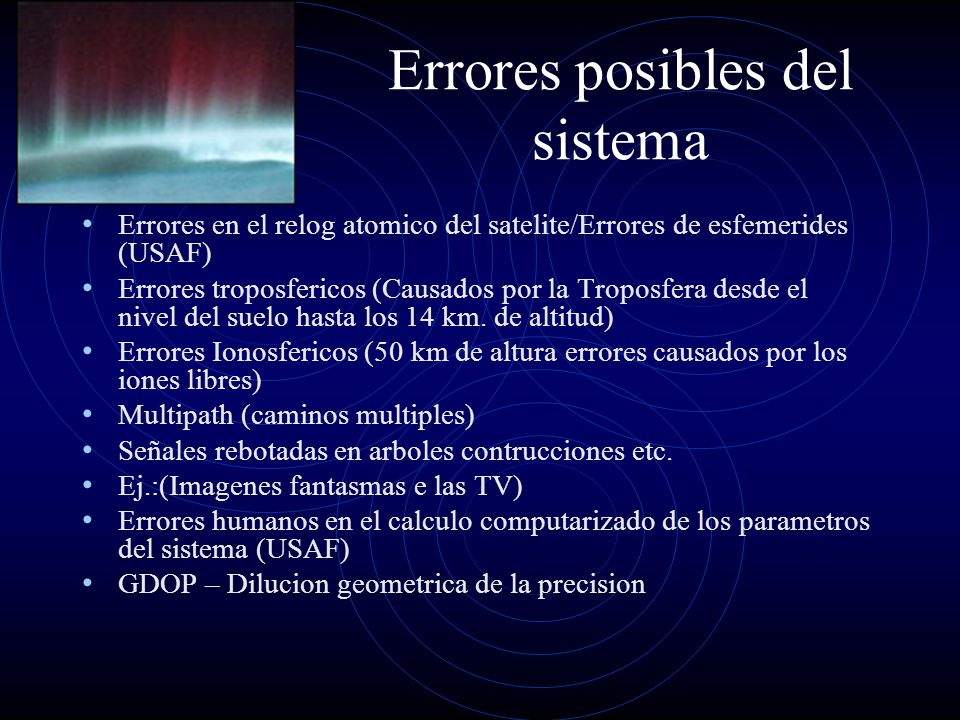

7 Errores posibles del sistema
Errores en el relog atomico del satelite/Errores de esfemerides (USAF) Errores troposfericos (Causados por la Troposfera desde el nivel del suelo hasta los 14 km. de altitud) Errores Ionosfericos (50 km de altura errores causados por los iones libres) Multipath (caminos multiples) Señales rebotadas en arboles contrucciones etc. Ej.:(Imagenes fantasmas e las TV) Errores humanos en el calculo computarizado de los parametros del sistema (USAF) GDOP – Dilucion geometrica de la precision

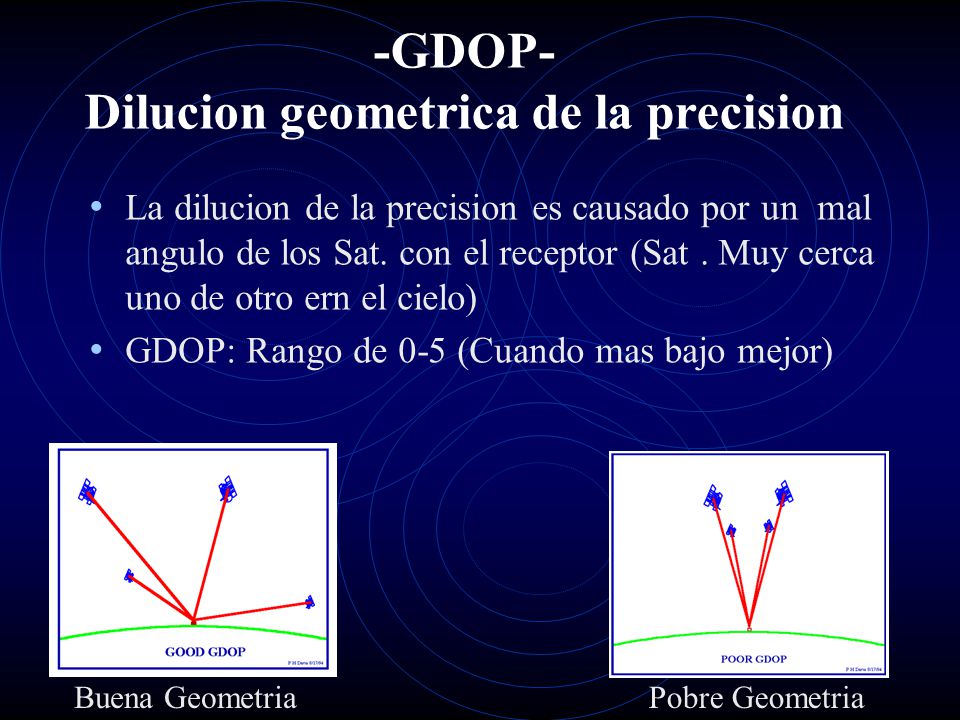

8 -GDOP- Dilucion geometrica de la precision
La dilucion de la precision es causado por un mal angulo de los Sat. con el receptor (Sat . Muy cerca uno de otro ern el cielo) GDOP: Rango de 0-5 (Cuando mas bajo mejor) Buena Geometria Pobre Geometria

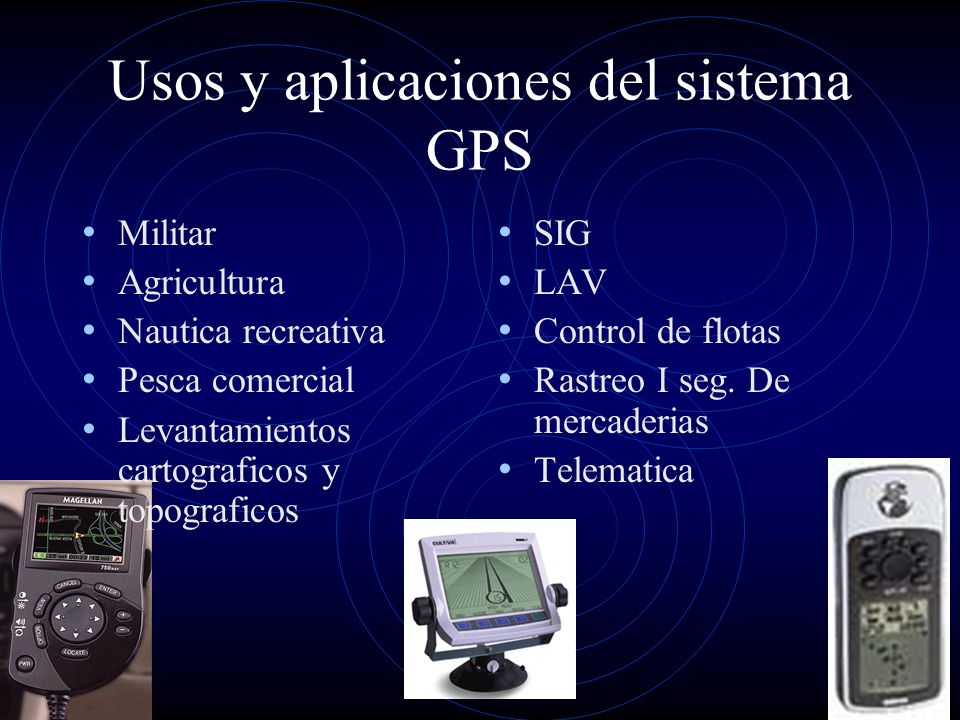

9 Usos y aplicaciones del sistema GPS
Militar Agricultura Nautica recreativa Pesca comercial Levantamientos cartograficos y topograficos SIG LAV Control de flotas Rastreo I seg. De mercaderias Telematica

10 Usos agricolas del GPS Siembra y cultivo. Fertilization.
Insectos,malezas y Proteccion de enfermedades. Cosecha y Monitoreo de rendimiento Mapeo y Planiamiento.
