9 Trabajo en grupo

10 INTER-REDES LA GENTE’

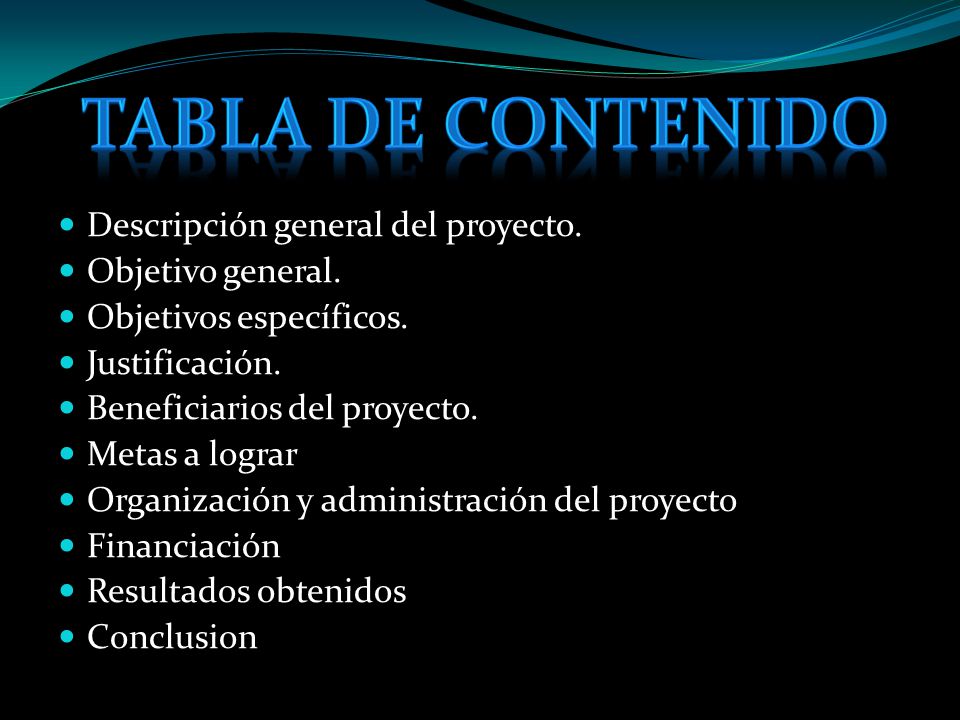

11 Descripción general del proyecto. Objetivo general. Objetivos específicos. Justificación. Beneficiarios del proyecto. Metas a lograr Organización y administración del proyecto Financiación Resultados obtenidos Conclusion

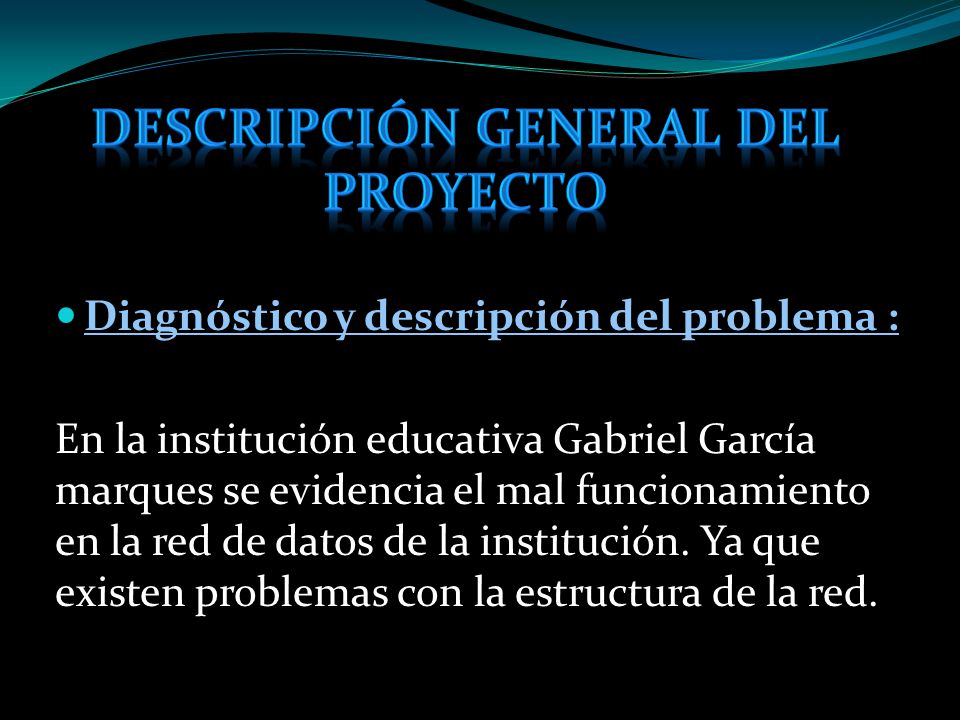

12 Diagnóstico y descripción del problema : Diagnóstico y descripción del problema : En la institución educativa Gabriel García marques se evidencia el mal funcionamiento en la red de datos de la institución. Ya que existen problemas con la estructura de la red.

13 Un claro ejemplo es el mal ponchado de los cables utp de la red, la mala ubicación del concentrador ya que se dificulta el acceso a éste, al estar en la oficina del rector contando con ausencias simultaneas del rector del colegio, además encontramos que en la red se presenta inductancia.

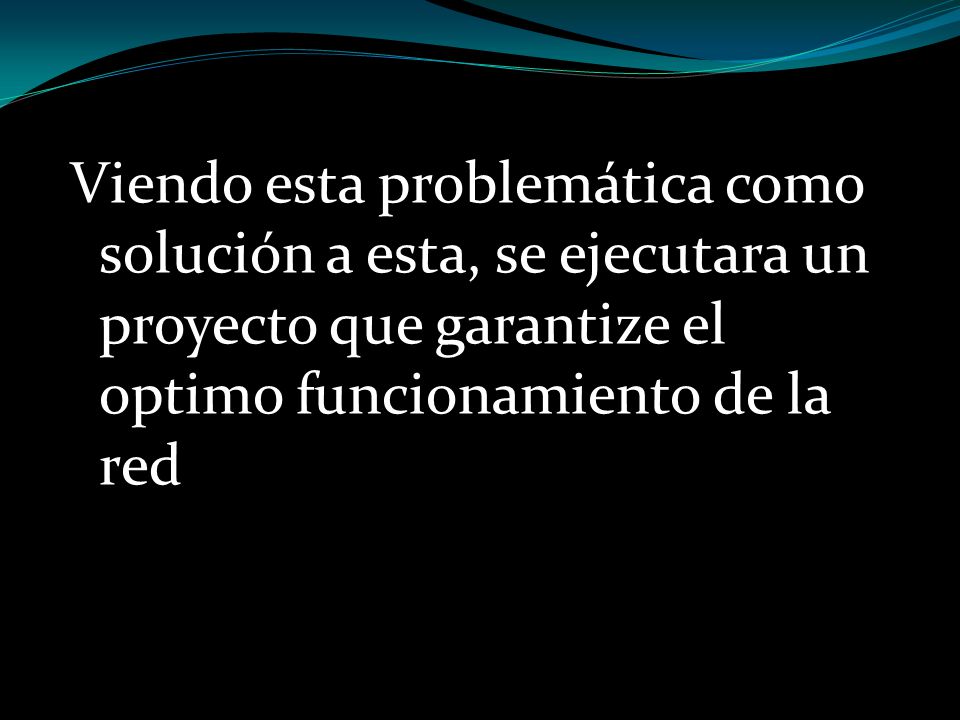

14 Viendo esta problemática como solución a esta, se ejecutara un proyecto que garantize el optimo funcionamiento de la red

15 Restructurar la red de datos de la institución educativa Gabriel García Márquez

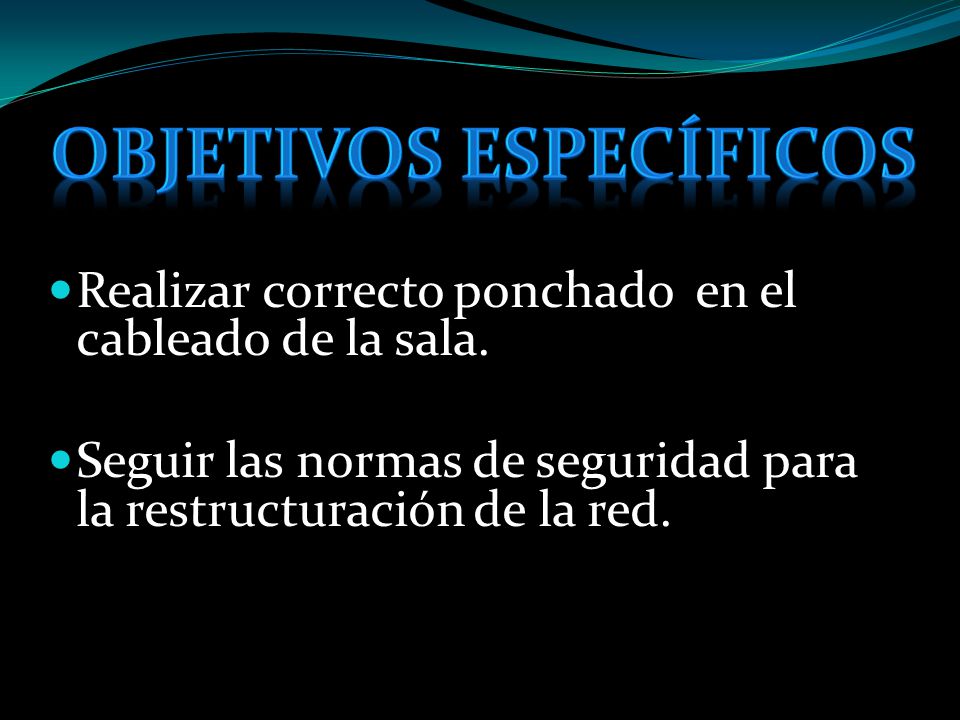

16 Realizar correcto ponchado en el cableado de la sala. Seguir las normas de seguridad para la restructuración de la red.

17 Mejorar la trasmisión de la información. Corregir la inductancia en el paso de la información por la red

18 Justificación Este proyecto se enfocara en restructurar y acomodar la red de datos de la sala de sistemas del colegio Gabriel García Márquez ejecutando un proyecto el cual consiste en realizar un nuevo plano para la restructuración de la red.

19 Plano De La Red De Datos

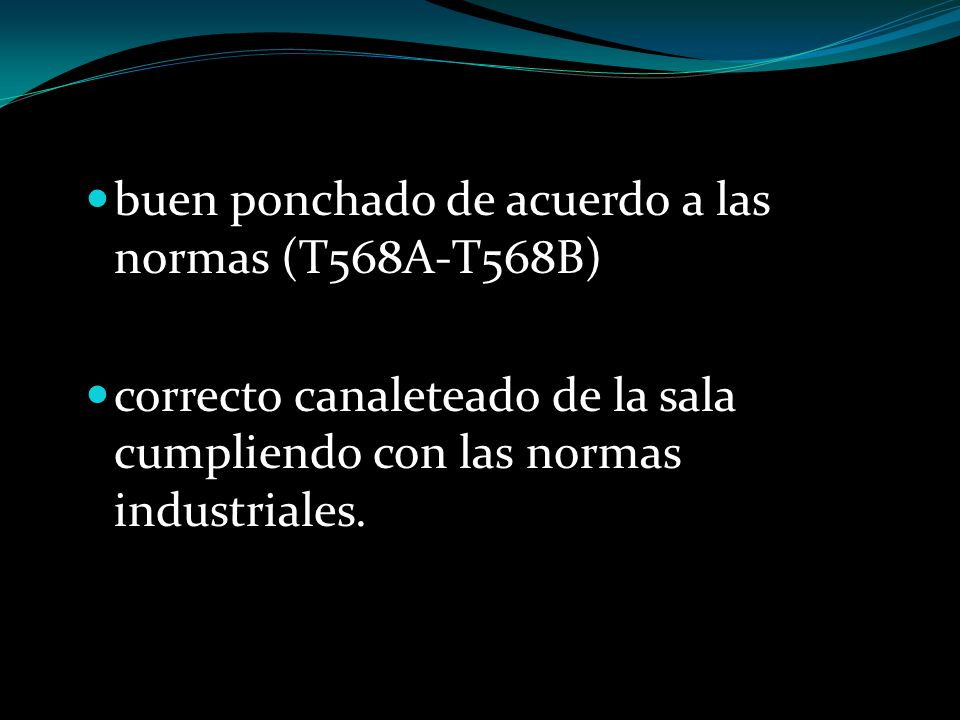

20 buen ponchado de acuerdo a las normas (T568A-T568B) correcto canaleteado de la sala cumpliendo con las normas industriales.

21 Esto se realizara con el fin de beneficiar a la comunidad educativa de la institución Gabriel García Márquez

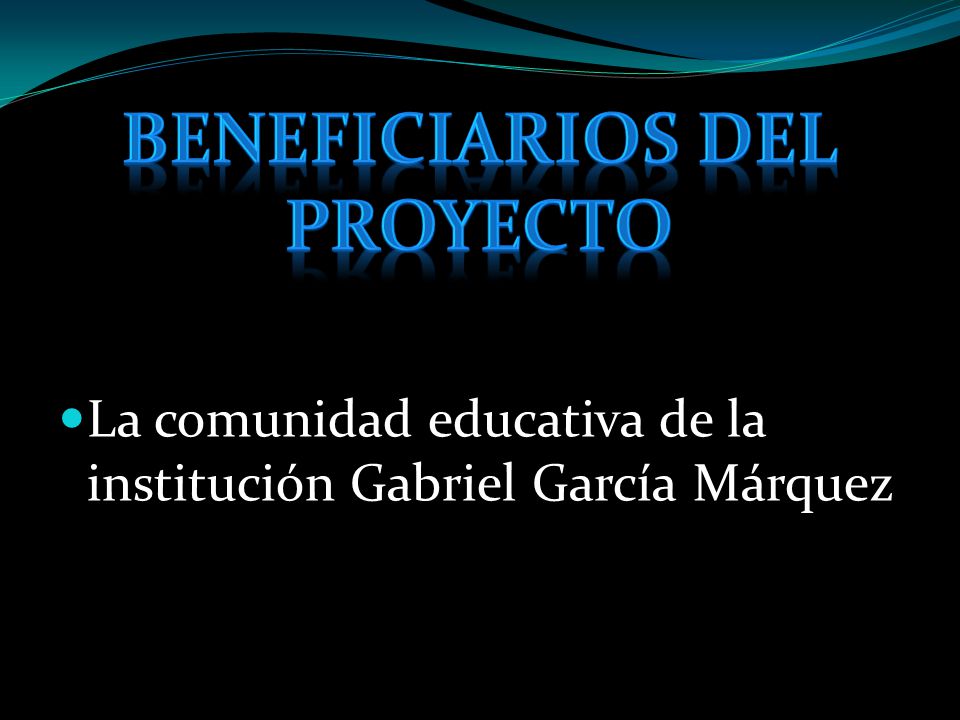

22 La comunidad educativa de la institución Gabriel García Márquez

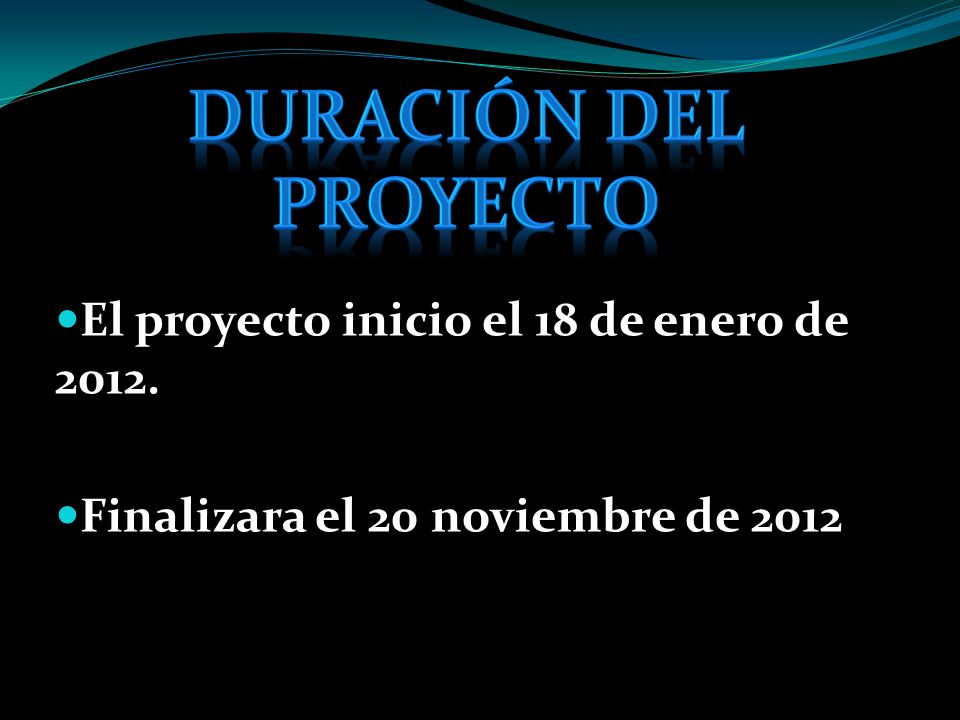

23 El proyecto inicio el 18 de enero de 2012. Finalizara el 20 noviembre de 2012

24 Con este proyecto se tiene como objetivo dejar la red de datos de la institución Gabriel García Márquez en optimo funcionamiento en base a nuestros conocimientos. Realizaremos un correcto ponchado de los cables utp siguiendo las normas. Haremos un nuevo canaleteado. Montaremos nuevos puntos de red. Todo esto en los meses de marzo a junio del 2012

25 Terminar todo lo relacionado con el ponchado y el canaleteado de la institución. Cambiara el concentrador de lugar a un sitio mas apropiado y de mejor acceso. Corregir la inductancia separando el cable eléctrico del cable de red o cambiando el cable de red por uno apantallado. Estas actividades se realizaran en los meses de julio a noviembre de 2012.

26 Viendo la necesidad que presenta la institución educativa Gabriel García Márquez el docente Carlos Orozco nos presento el proyecto y fue de esta manera que se empezó a organizar y realizar el proyecto de instalaciones de redes llamado inter redes la gente dirigido por Carlos Orozco.

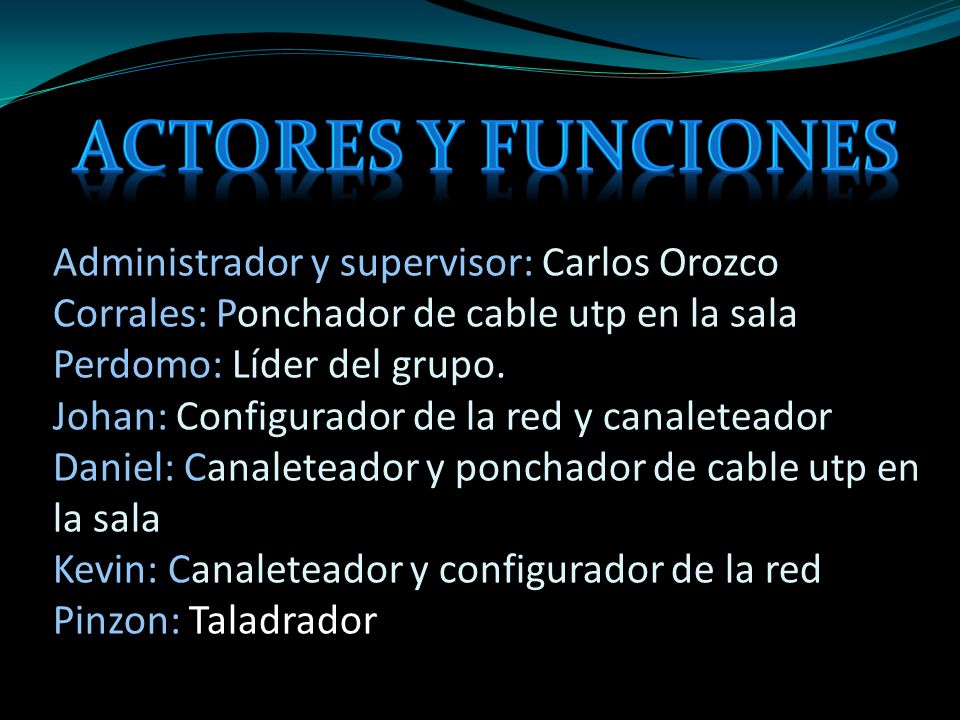

27 Administrador y supervisor: Carlos Orozco Corrales: Ponchador de cable utp en la sala Perdomo: Líder del grupo. Johan: Configurador de la red y canaleteador Daniel: Canaleteador y ponchador de cable utp en la sala Kevin: Canaleteador y configurador de la red Pinzon: Taladrador

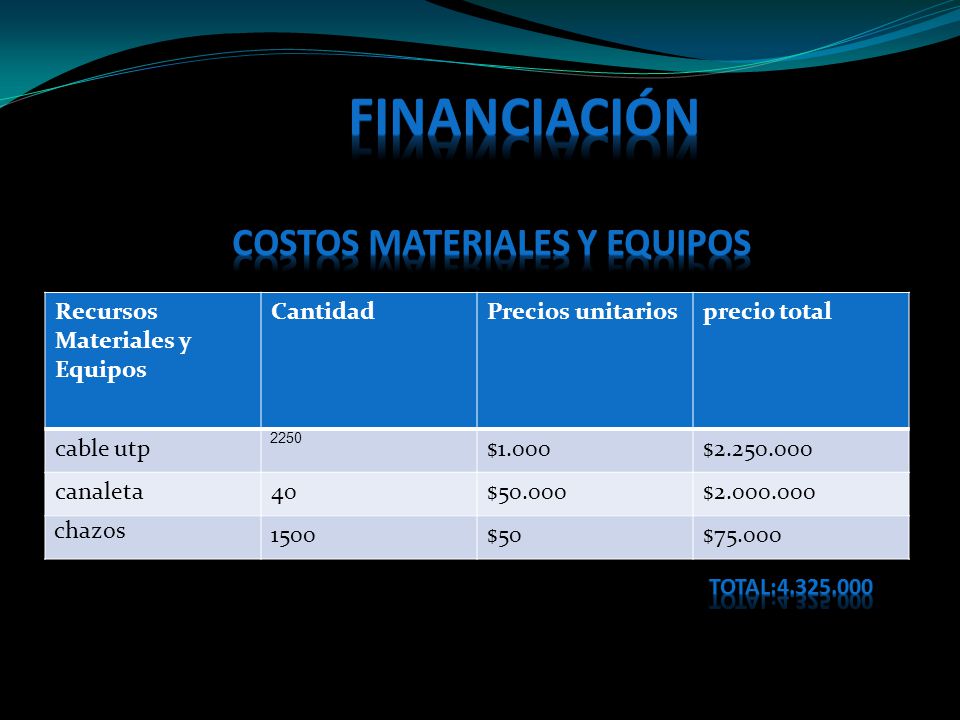

28 Recursos Materiales y Equipos CantidadPrecios unitariosprecio total cable utp 2250 $1.000$2.250.000 canaleta40$50.000$2.000.000 chazos 1500$50$75.000

29 Talento humanoCantidadVlr honorarioPrecio total Ponchadores23000 x día$180.000 Taladradores12000 x día$60.000 Canaleteadores33000 x día$270.000 Configuradores de red 22.500 x día$75.000 Lider del grupo14.000 x día$120.000 Total$705.000

30 AdministrativosvalorcantidadPrecio total Servicios públicos300.000 x mes5$1.500.000 Arriendo andamios 250.000 x mes1$250.000 internet80.000 x mes2$160.000 total$1.910.000

31 Dejar en mejor estado la red de datos de la institución Montar nuevos puntos de red en la institución Cambiar el concentrador a un lugar mas accesible Montar un nuevo canaleteado que cumpla con las normas de seguridad Cambiar algunos Jacks en mal funcionamiento Hubo un mejor funcionamiento en la red Se montaron 5 nuevos puntos de red se traslado el concentrador a un mejor lugar para tener acceso a cualquier hora del dia Se cumplio con la norma requerida del canaletiado Instalación de nuevos jacks

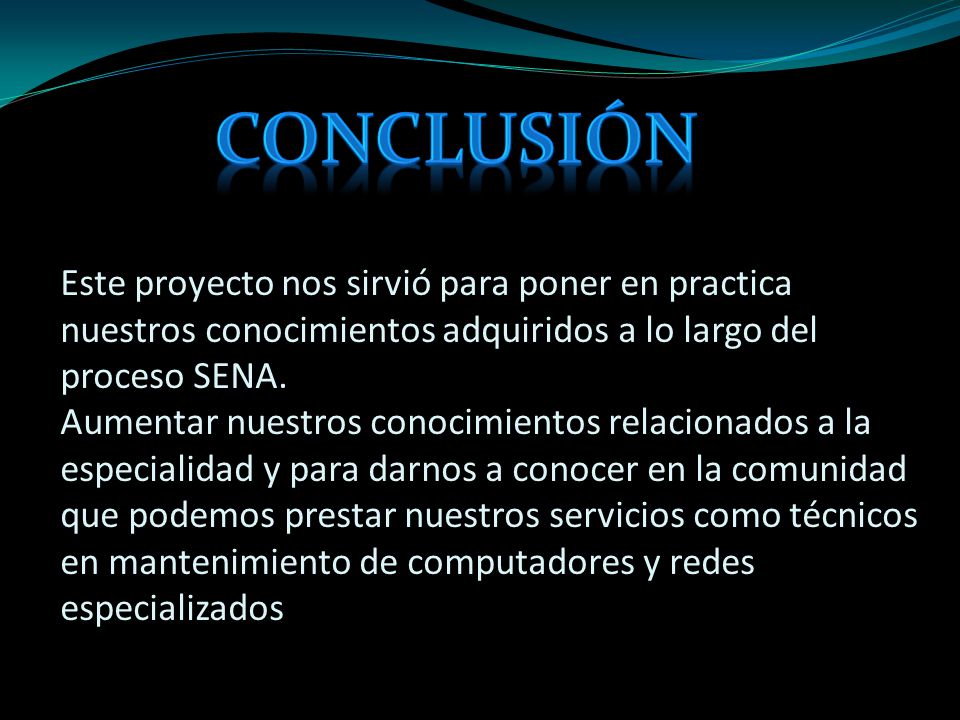

32 Este proyecto nos sirvió para poner en practica nuestros conocimientos adquiridos a lo largo del proceso SENA. Aumentar nuestros conocimientos relacionados a la especialidad y para darnos a conocer en la comunidad que podemos prestar nuestros servicios como técnicos en mantenimiento de computadores y redes especializados

33 FIN.
