LINEAS TRIGONOMETRICAS

Presentación del tema: "LINEAS TRIGONOMETRICAS"— Transcripción de la presentación:

1 LINEAS TRIGONOMETRICAS

2 RAZONES TRIGONOMÉTRICAS DE ANGULOS AGUDOS
CATETO OPUESTO A HIPOTENUSA CATETO ADYACENTE A SENO COSENO TANGENTE COTANGENTE SECANTE COSECANTE

3 CIRCUNFERENCIA TRIGONOMÉTRICA
Definición: Es una circunferencia inscrita en un sistema de coordenadas rectangulares cuyo centro coincide con el origen de dicho sistema. Esta circunferencia tiene como característica fundamental, el valor del radio que es la UNIDAD ( R = 1 )

4 LINEA SENO Sen α = PQ Sen α = y Representación:
Se representa por la perpendicular trazada desde el extremo del arco, hacia el diámetro horizontal. En el OQP: Sen α = Sen α = y Sen α = PQ

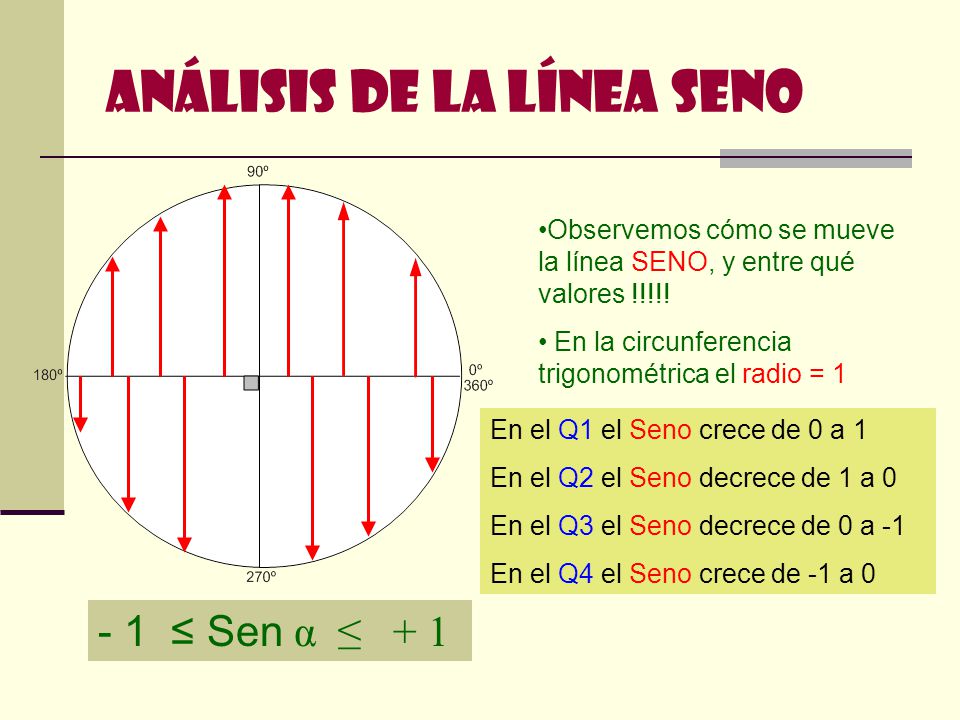

5 Análisis de la línea SENO
Observemos cómo se mueve la línea SENO, y entre qué valores !!!!! En la circunferencia trigonométrica el radio = 1 En el Q1 el Seno crece de 0 a 1 En el Q2 el Seno decrece de 1 a 0 En el Q3 el Seno decrece de 0 a -1 En el Q4 el Seno crece de -1 a 0 - 1 ≤ Sen α ≤ + 1

6 OBSERVA NUEVAMENTE !!!!! 0º = 0 π/2 = 90º = 1 π=180º = 0
3π/2=270º = -1 2π=360º = 0

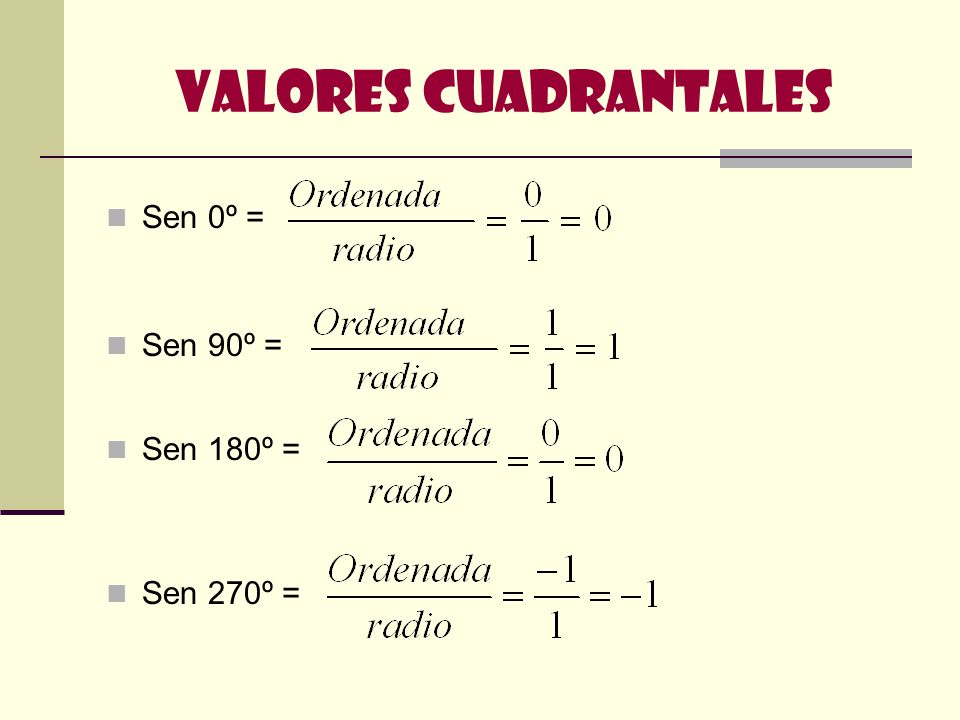

7 Valores Cuadrantales Sen 0º = Sen 90º = Sen 180º = Sen 270º =

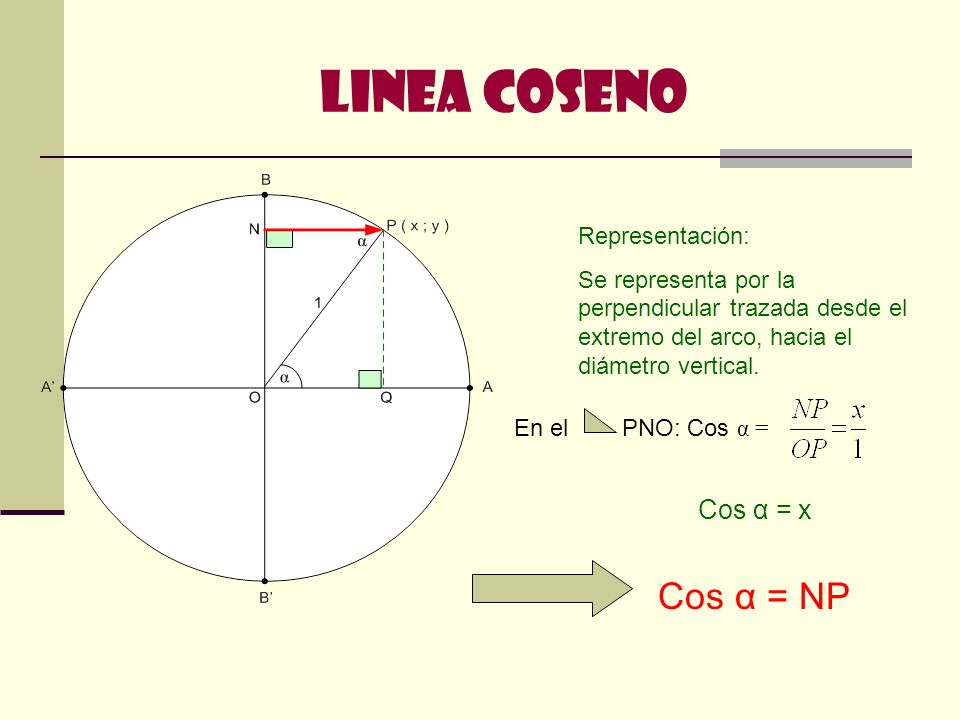

8 LINEA COSENO Cos α = NP Cos α = x Representación:
Se representa por la perpendicular trazada desde el extremo del arco, hacia el diámetro vertical. En el PNO: Cos α = Cos α = x Cos α = NP

9 Análisis de la línea Coseno
Observemos cómo se mueve la línea COSENO, y entre qué valores !!!!! En la circunferencia trigonométrica el radio = 1 En el Q1 el Coseno decrece de 1 a 0 En el Q2 el Coseno decrece de 0 a -1 En el Q3 el Coseno crece de -1 a 0 En el Q4 el Coseno crece de 0 a 1 - 1 ≤ Cos α ≤ + 1

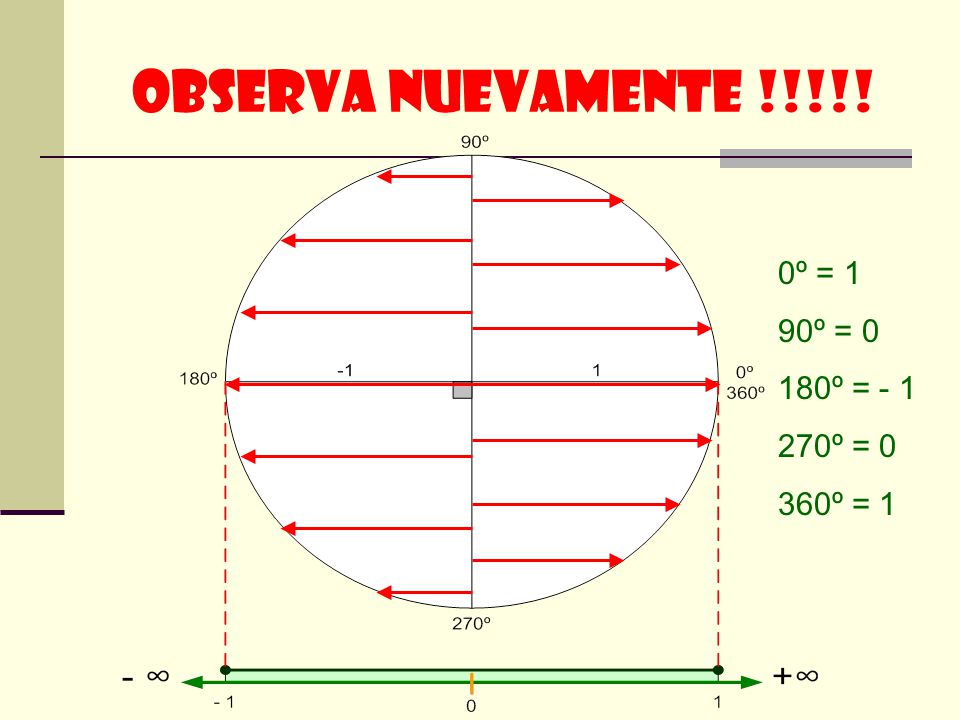

10 Observa nuevamente !!!!! 0º = 1 90º = 0 180º = - 1 270º = 0 360º = 1

11 Valores Cuadrantales Cos 0º = Cos 90º = Cos 180º = Cos 270º =

12 LÍNEA TANGENTE Tg α = AT Representación:
Es una parte de la tangente geométrica trazada por el origen de arcos A ( 1 ; 0 ), Se empieza a medir de este origen y termina en la intersección de la tangente geométrica con el radio prolongado que pasa por el extremo del arco. En el TAO: Tg α = Tg α = AT Tg α = y

13 Análisis de la línea Tangente
Observemos cómo se mueve la línea TANGENTE, y entre qué valores !!!!! En la circunferencia trigonométrica el radio = 1 En el Q1 la Tangente crece de 0 a +∞ En el Q2 la Tangente crece de - ∞ a 0 En el Q3 la Tangente crece de 0 a +∞ En el Q4 la Tangente crece de - ∞ a 0 - ∞ < Tg α < +∞

14 OBSERVA NUEVAMENTE !!!!! Tg 0º = 0 Tg 90º = ∞ Tg 180º = 0 Tg 270º = ∞

15 Valores Cuadrantales ∞ ∞ Tg 0º = Tg 90º = Tg 180º = Tg 270º =
