1 LINEAS PLANEADAS

2 Bases Líneas Planeadas: Una línea planeada necesita como minimo dos puntos. Una línea planeada puede tener mas de 100 segmentos Segmentos internos pueden ser hechos como arcos al entrar el radio para el arco. Líneas pueden ser: 2D: Solo X-Y en puntos de ruta. 3D: X-Y en puntos de ruta y prof de diseño a Distancias a lo largo de la línea

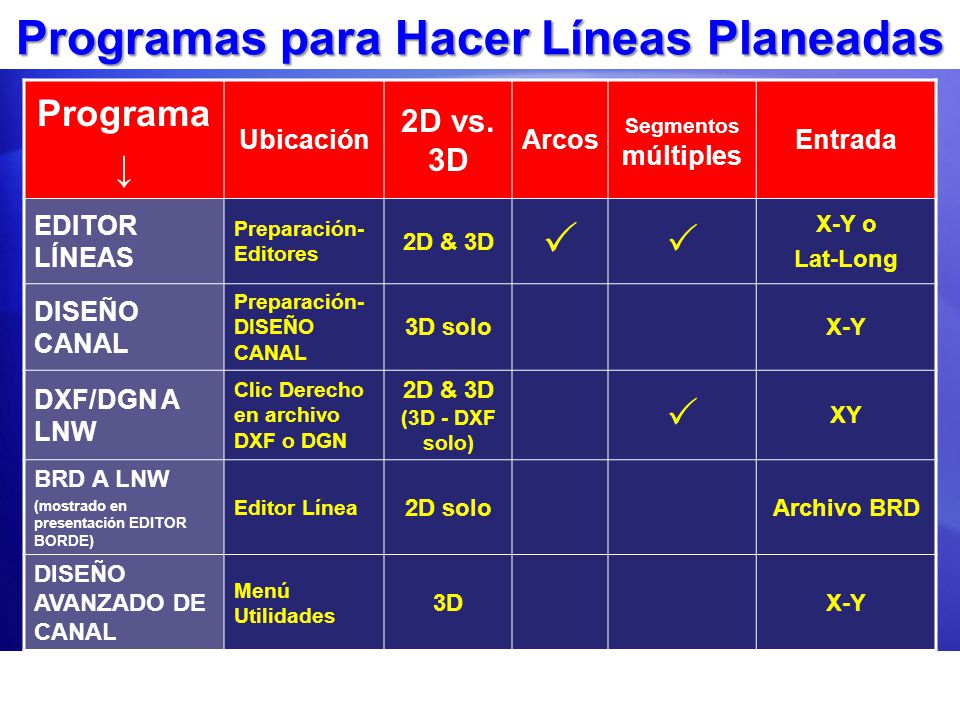

3 Programas para Hacer Líneas Planeadas Programa ↓ Ubicación 2D vs. 3D Arcos Segmentos múltiples Entrada EDITOR LÍNEAS Preparación- Editores 2D & 3D   X-Y o Lat-Long DISEÑO CANAL Preparación- DISEÑO CANAL 3D soloX-Y DXF/DGN A LNW Clic Derecho en archivo DXF o DGN 2D & 3D (3D - DXF solo)  XY BRD A LNW (mostrado en presentación EDITOR BORDE) Editor Línea 2D soloArchivo BRD DISEÑO AVANZADO DE CANAL Menú Utilidades 3DX-Y

4 EDITOR LÍNEAS

5 Editor de Línea: Entrada Manual Entre Línea Inicial Cree Ófsets usando: Línea central Paralelo Radial Escalera Búsqueda

6 Editor de Línea: Segmentos Arco Entre el radio dentro (o fuera) para un segmento.

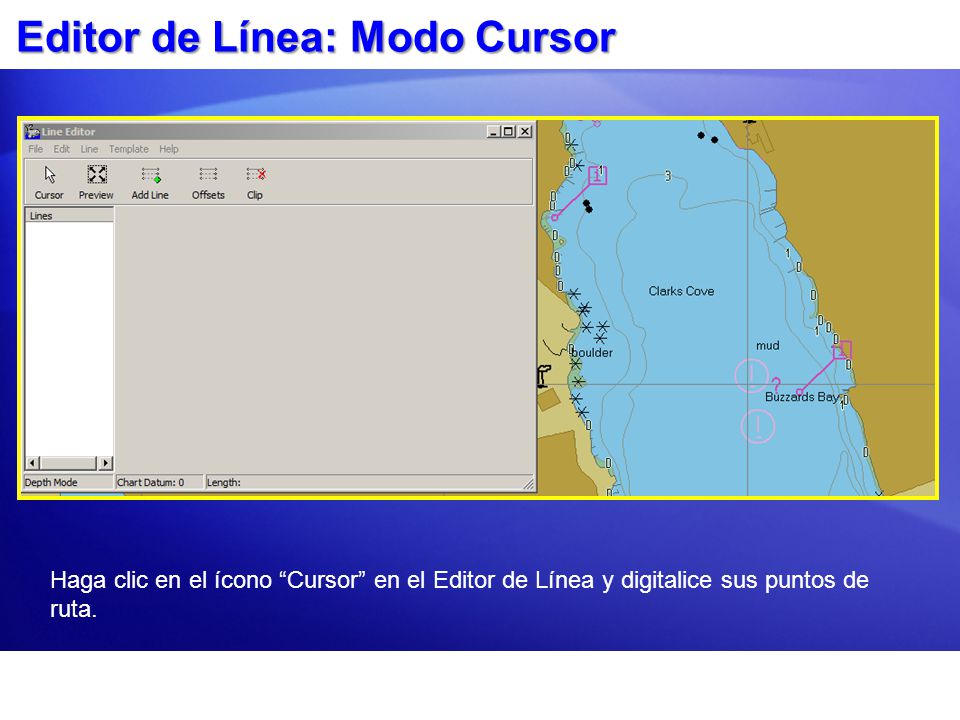

7 Editor de Línea: Modo Cursor Haga clic en el ícono “Cursor” en el Editor de Línea y digitalice sus puntos de ruta.

8 Ófsets: Línea central Cree su Línea central, Seleccione Ófsets: Línea central, Genere líneas perpendiculares. Esquinas Inteligentes, Ófsets Línea central.

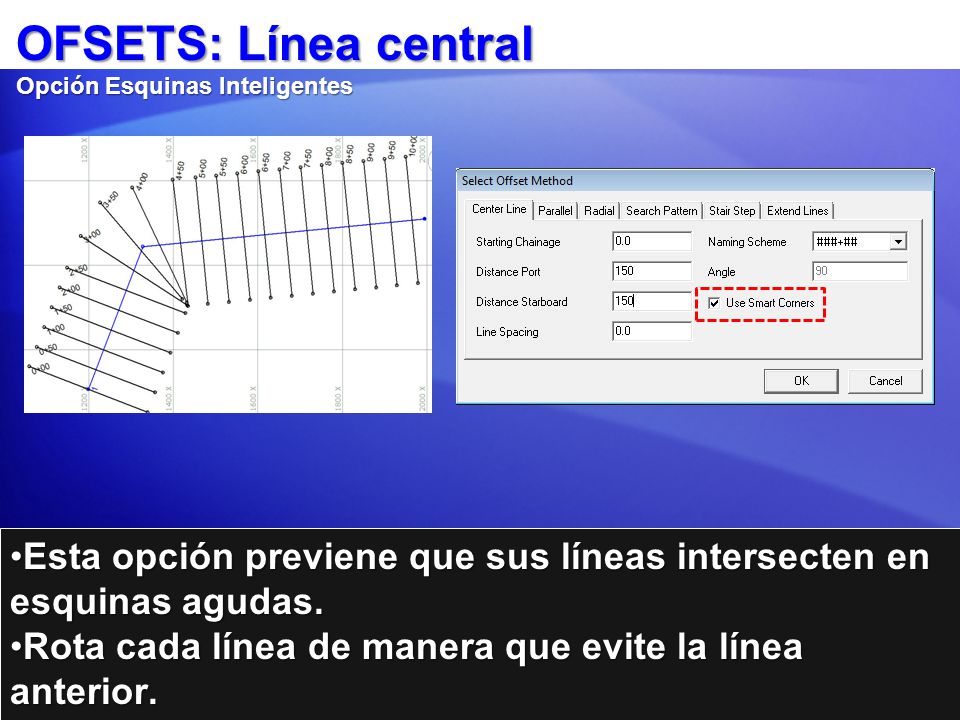

9 OFSETS: Línea central Opción Esquinas Inteligentes Esta opción previene que sus líneas intersecten en esquinas agudas.Esta opción previene que sus líneas intersecten en esquinas agudas. Rota cada línea de manera que evite la línea anterior.Rota cada línea de manera que evite la línea anterior.

10 Ófsets: Líneas Paralelas Entre su línea inicial. Seleccione Ófsets: Paralelo Genere sus Líneas Paralelas Ahora puede escalonar sus ófsets: 50 m, 100 m, 50 m, 100 m, etc.

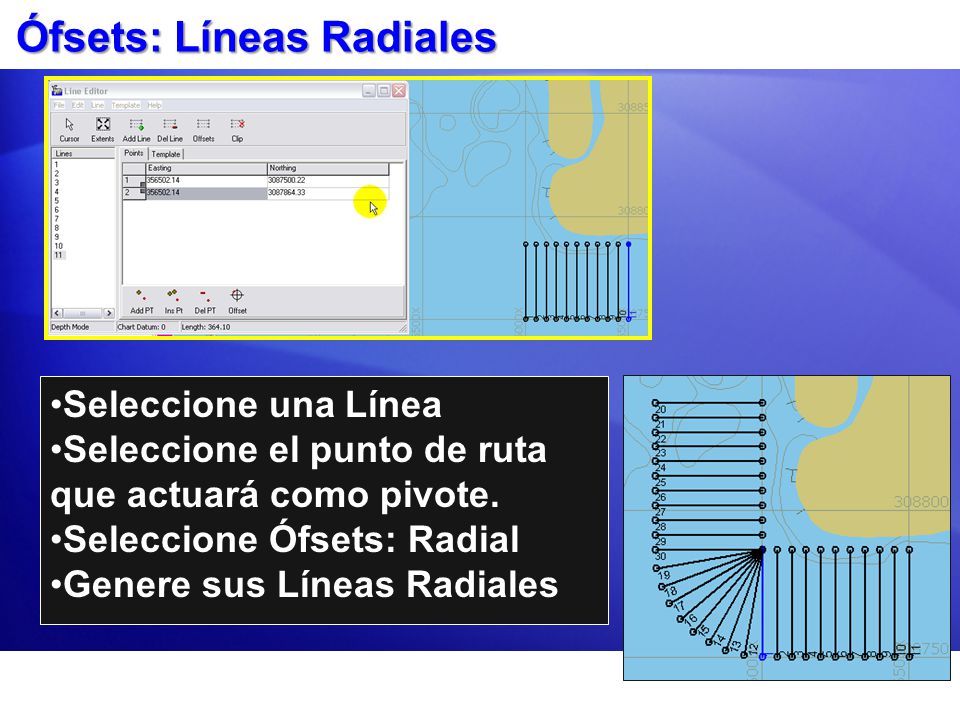

11 Ófsets: Líneas Radiales Seleccione una Línea Seleccione el punto de ruta que actuará como pivote. Seleccione Ófsets: Radial Genere sus Líneas Radiales

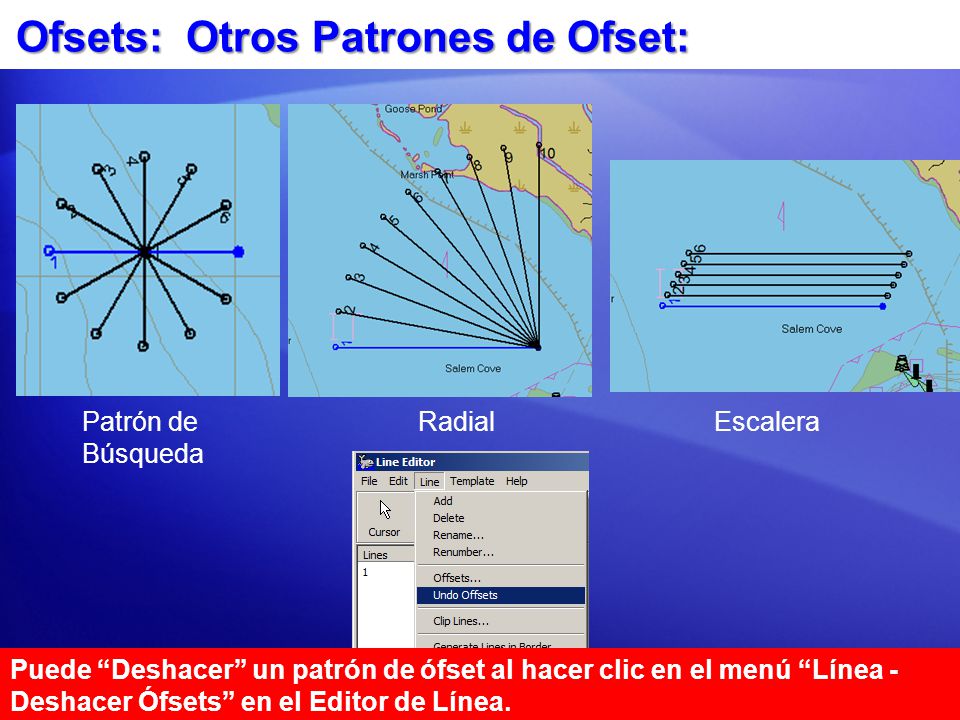

12 Ofsets: Otros Patrones de Ofset: Patrón de Búsqueda RadialEscalera Puede “Deshacer” un patrón de ófset al hacer clic en el menú “Línea - Deshacer Ófsets” en el Editor de Línea.

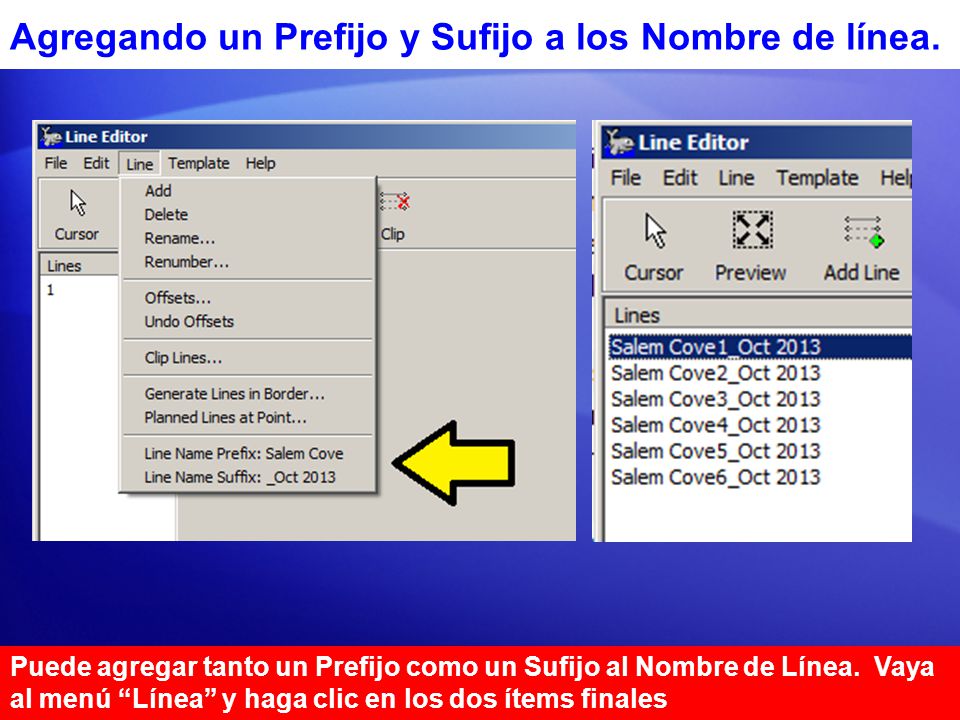

13 Agregando un Prefijo y Sufijo a los Nombre de línea. Puede agregar tanto un Prefijo como un Sufijo al Nombre de Línea. Vaya al menú “Línea” y haga clic en los dos ítems finales

14 EDITOR DE LÍNEA: Otras Opciones Clic derecho en un nombre de línea y puede “Renombrarlo”, “Invertir el Orden”, Borrar líneas, o Agregar Líneas Entre la Selección. En los Ófsets, puede extender sus líneas, o reducir sus líneas. Vaya a la pestaña “Extender Líneas”. Advertencia: No extienda líneas con plantillas, porque esto causará que las plantillas de des-alineen.

15 DISEÑO CANAL Creando Líneas Planeadas usando Geometría del Canal. Nota: Todas las funciones de DISEÑO CANAL ahora están disponibles en DISEÑO AVANZADO DE CANAL. DISEÑO CANAL no estará mas disponible como un programa solo comenzando la versión HYPACK 2015.

16 DISEÑO CANAL  Al entrar la ubicación de las líneas que definen su canal: Línea Base Talud Izq. Línea central Línea Base Talud Derecho Info Talud Lateral Dársena de Giro DISEÑO CANAL calcula donde cada línea planeada intersecta estas líneas de canal y crea un archivo de línea planeada 3D. 12345 Vista en Planta Línea central Base Talud Derecho Tope de Banco Derecho Base Talud Izq. Tope de Banco Izq. 1 234 5 Perfil Resultante Línea Planeada

17 Las Ventajas de DISEÑO CANAL DISEÑO CANAL (CD) automáticamente hace líneas planeadas con plantillas de sección transversal. Estas plantillas son usadas: LEVANTAMIENTO: En la ventana Perfil DREDGEPACK®:Para calcular secciones en tiempo real. SBMAX y MBMAX: Para ver los datos contra la plantilla de diseño canal. SECCIONES TRANSVERSALES & VOLUMENES: Para calcular material sobre y debajo la sección. MODELO TIN: Para calcular material sobre y debajo la sección (Método Filadelfia).

18 DISEÑO CANAL: Canales Sencillos

19 DISEÑO CANAL: Desplazamiento Base Talud Desplazamiento Base Talud Esta disponible en las pestañas de Base Talud Izq y Base Talud Derecho. Sube la línea de talud por la cantidad entrada.

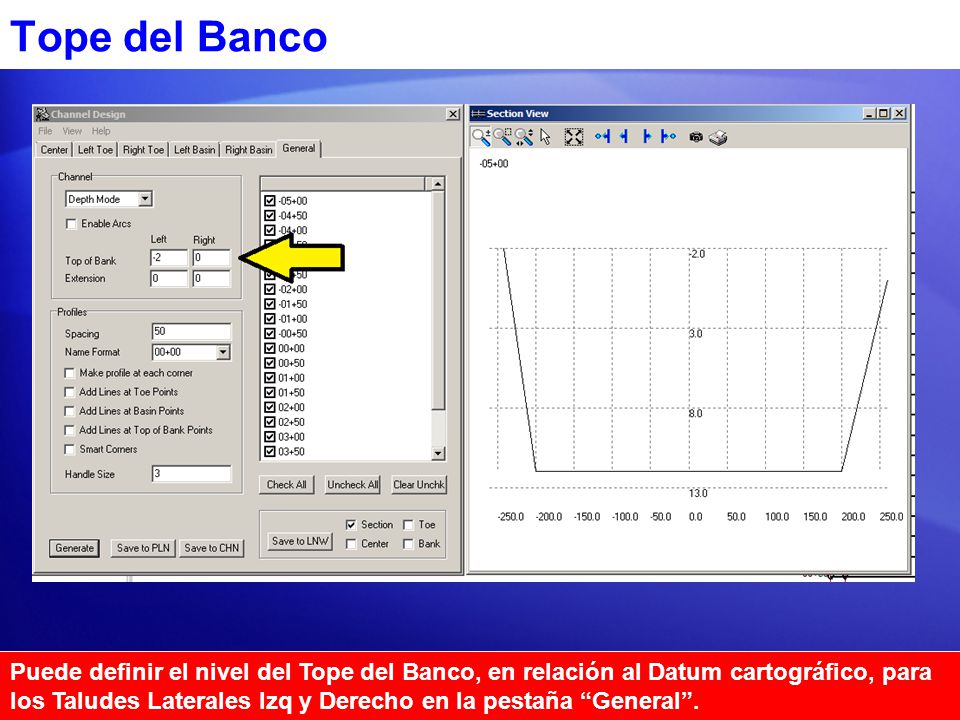

20 Tope del Banco Puede definir el nivel del Tope del Banco, en relación al Datum cartográfico, para los Taludes Laterales Izq y Derecho en la pestaña “General”.

21 Extensión Puede extender sus líneas planeadas y plantillas mas allá de los puntos de tope del banco. Esto no es necesario, pero a algunos hidrógrafos les gusta...

22 Esquinas Inteligentes La opción “Esquinas Inteligentes” rotará sus líneas alrededor de un giro para que ellas no se intersecten. Esto es MUY importante cuando se están calculando cantidades de volumen. Usted NO QUIERE que sus líneas planeadas intersecten.

23 DISEÑO CANAL: Dársenas de Giro LT1 LT2 LT3 LT4LT5LT6 TB1 TB2 TB3 TB4 TB5 Dársena de Giro Izquierda El listado de Base Talud y el de Dársena de Giro deben contener los mismos puntos donde la Dársena de Giro se separa de la línea de Talud. En el Listado de Base Talud Izq.: LT1, LT2, LT3, LT4, LT5, LT6 En el listado de Dársena de Giro: TB1, TB2, TB3, TB4, TB5 Donde: LT2 = TB1 LT5 = TB5

24 DISEÑO CANAL: con Dársena de Giro

25 Ejemplo Sencillo en DISEÑO AVANZADO DE CANAL:

26 DXF/DGN a LNW Importando Polilíneas desde DXF/DGN a archivos LNW 2-D y 3-D

27 Que necesita... Importar Líneas 2-D Archivo DXF con solo líneas planeadas en la capa designada. Líneas deben ser 2-D.Líneas deben ser 2-D. Solo 2 puntos de ruta por línea.Solo 2 puntos de ruta por línea. Base XY del archivo DXF debe ser la misma proyección XY en HYPACK®. Importar Líneas 3-D (Solo DXF) Archivo DXF con: Archivo DXF con: Líneas Planeadas (polilíneas 2D o 3D) en una capa distintiva. Líneas Planeadas (polilíneas 2D o 3D) en una capa distintiva. Línea Central (3D) en una capa distintiva. Línea Central (3D) en una capa distintiva. Línea Base Talud Izq (3D) en una capa distintiva. Línea Base Talud Izq (3D) en una capa distintiva. Línea Tope del Talud(3D) en una capa distintiva. Línea Tope del Talud(3D) en una capa distintiva. Línea Base Talud Derecha (3D) en una capa distintiva. Línea Base Talud Derecha (3D) en una capa distintiva. Línea Tope del Talud Derecha(3D) en una capa distintiva. Línea Tope del Talud Derecha(3D) en una capa distintiva.

28 DXF a LNW Ejemplo 2-D

29 Reglas 3-D Las líneas 3D contienen la info de plantilla de sección transversal. En su archivo DXF: –Cree polilíneas separadas en diferentes capas para: Líneas Planeadas (2-D)Líneas Planeadas (2-D) Tope de Banco Izq. (3-D)Tope de Banco Izq. (3-D) Línea Base Talud Izq. (3-D)Línea Base Talud Izq. (3-D) Línea central 3-DLínea central 3-D Línea Base Talud Derecha. (3-D)Línea Base Talud Derecha. (3-D) Tope de Banco Derecho (3- D)Tope de Banco Derecho (3- D) –Entre profundidades como valores positivos para sus polilíneas. –Líneas Planeadas debe intersectar todos los límites de canal. El computador calcula la intersección para cada punto de la plantilla del canal. TOB Izq. Base Talud Izq. Base Talud Derecho TOB Derecho Línea central Líneas Planeadas 1 2 3 4 5 1 2 4 5 3

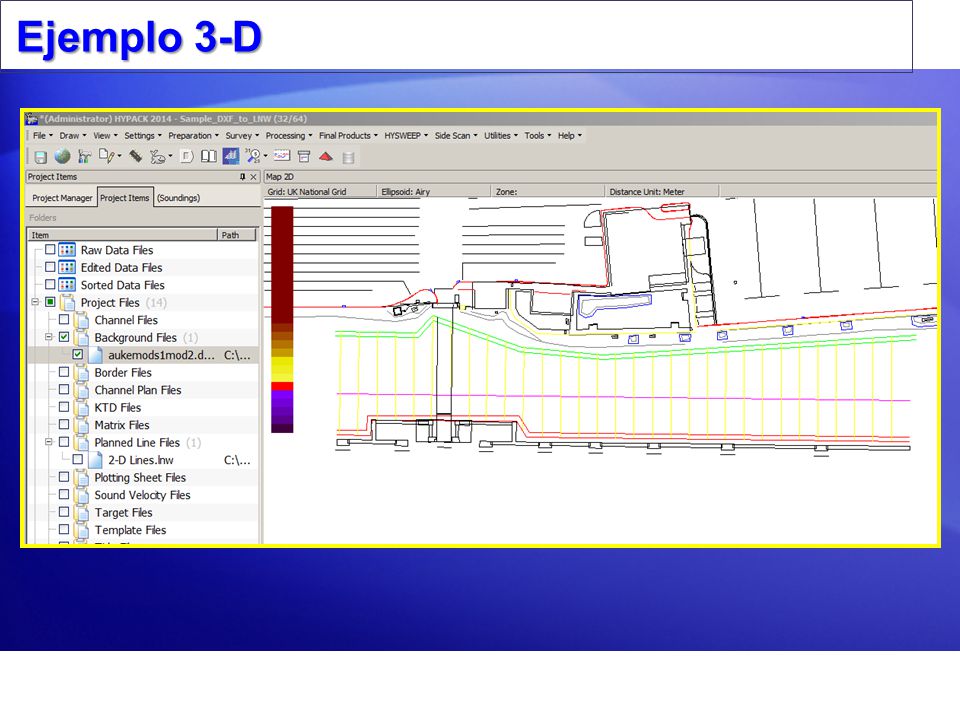

30 Ejemplo 3-D

31 DISEÑO AVANZADO DE CANAL

32 Generando Puntos Plantilla en ACD Cree su superficie de diseño Canal en ACD. Importe cualquier línea planeada Exporte aquellas líneas con sus datos de plantilla, con base en donde las líneas cruzan puntos de transición en la superficie del canal.
