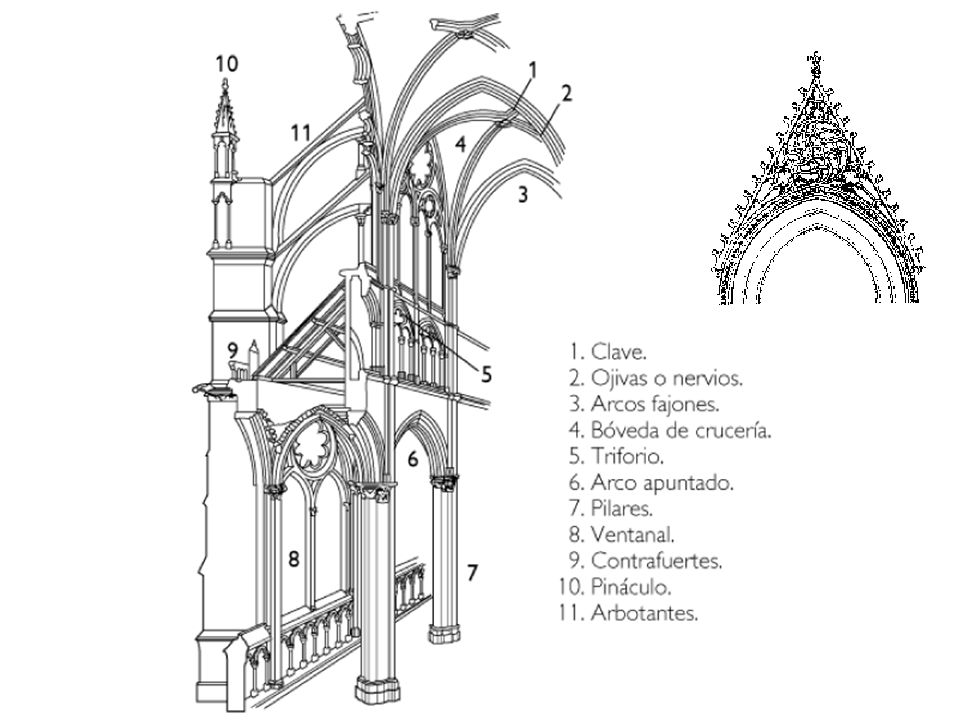

1

2 La Bóveda de crucería concentra las presiones sólo en los cuatro extremos del tramo. Refuerza sus aristas con nervios Se forma por el cruce diagonal de dos arcos apuntados. Está compuesta por dos elementos: el esqueleto (arcos cruzados diagonalmente ) y los plementos, que rellenan el espacio intermedio

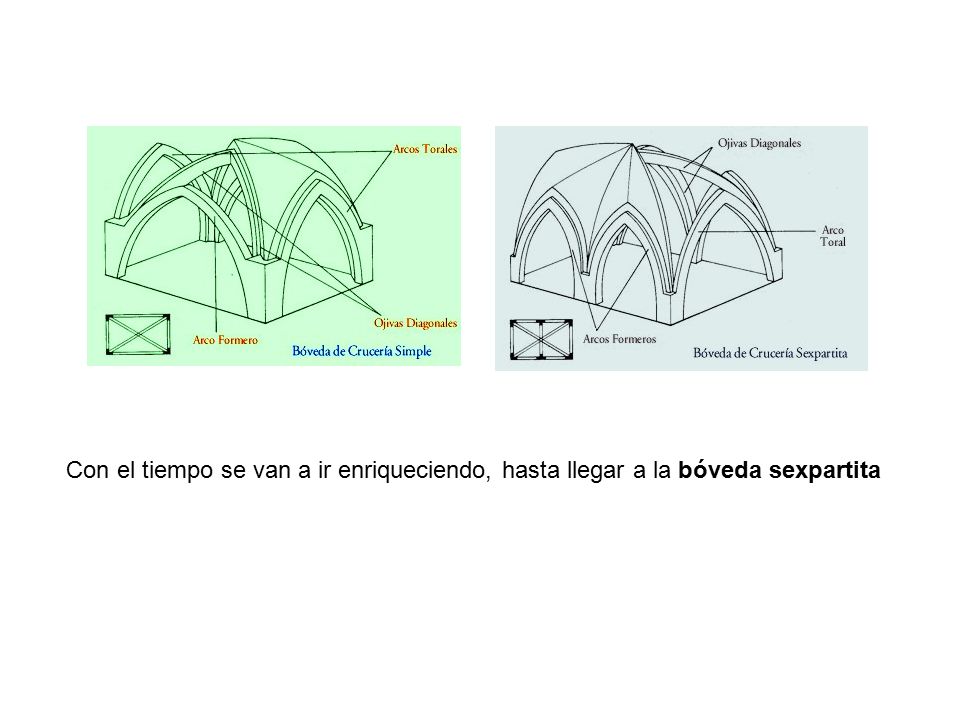

3 Con el tiempo se van a ir enriqueciendo, hasta llegar a la bóveda sexpartita

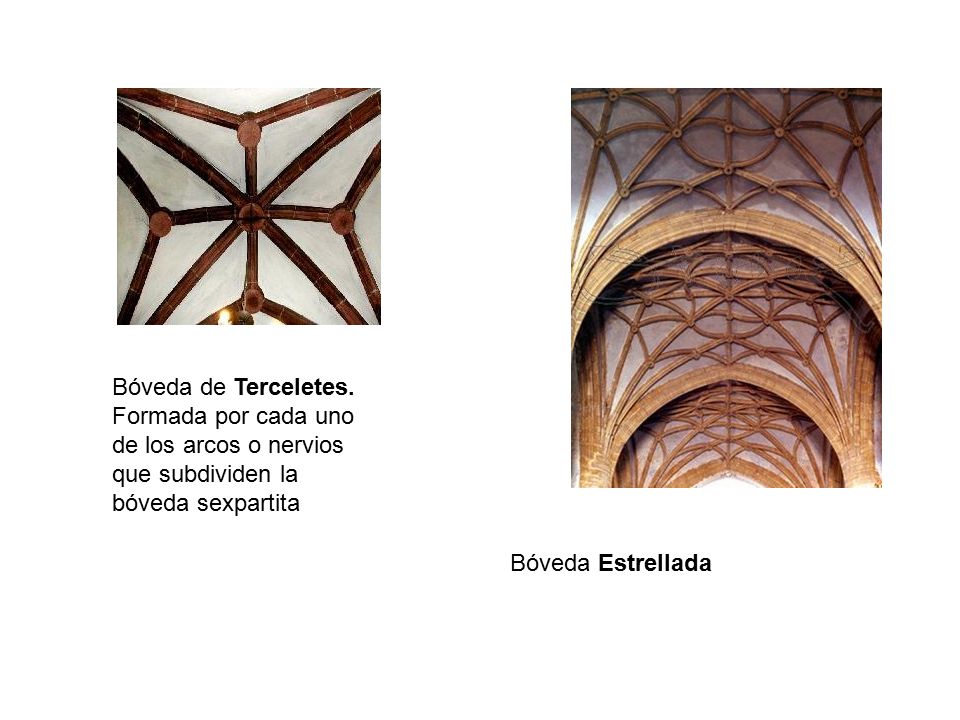

4 Bóveda de Terceletes. Formada por cada uno de los arcos o nervios que subdividen la bóveda sexpartita Bóveda Estrellada

5

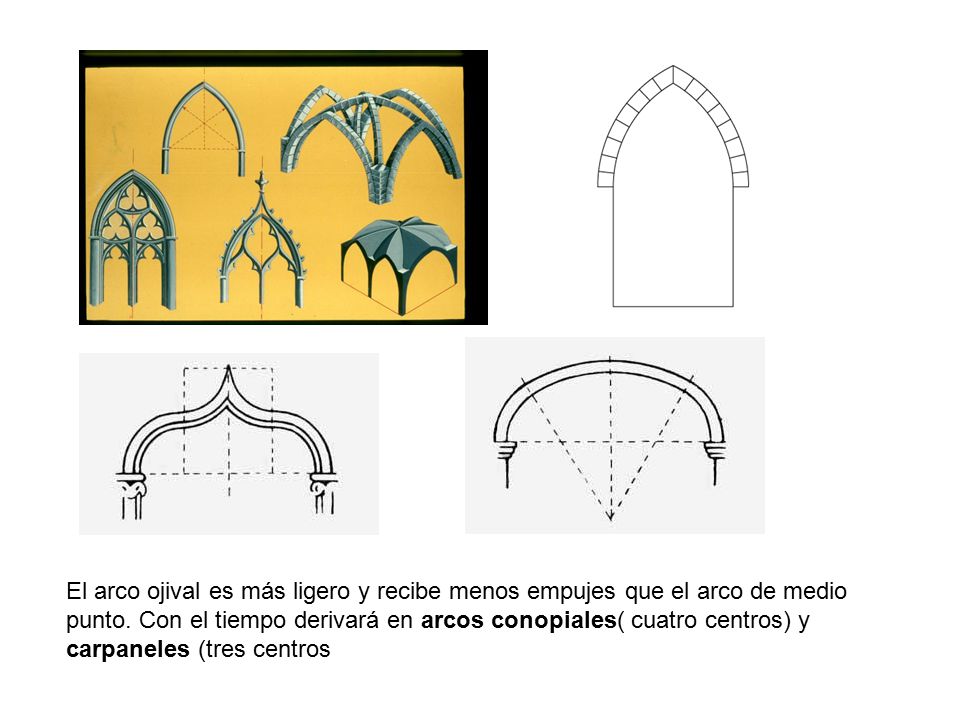

6 El arco ojival es más ligero y recibe menos empujes que el arco de medio punto. Con el tiempo derivará en arcos conopiales( cuatro centros) y carpaneles (tres centros

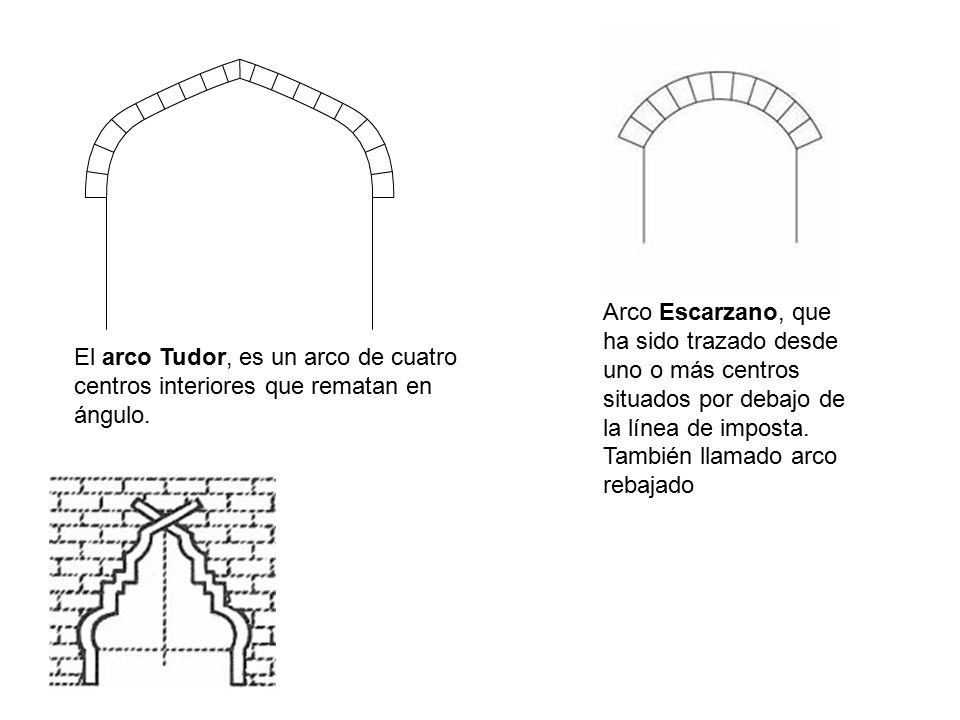

7 Arco Escarzano, que ha sido trazado desde uno o más centros situados por debajo de la línea de imposta. También llamado arco rebajado El arco Tudor, es un arco de cuatro centros interiores que rematan en ángulo.

8

9

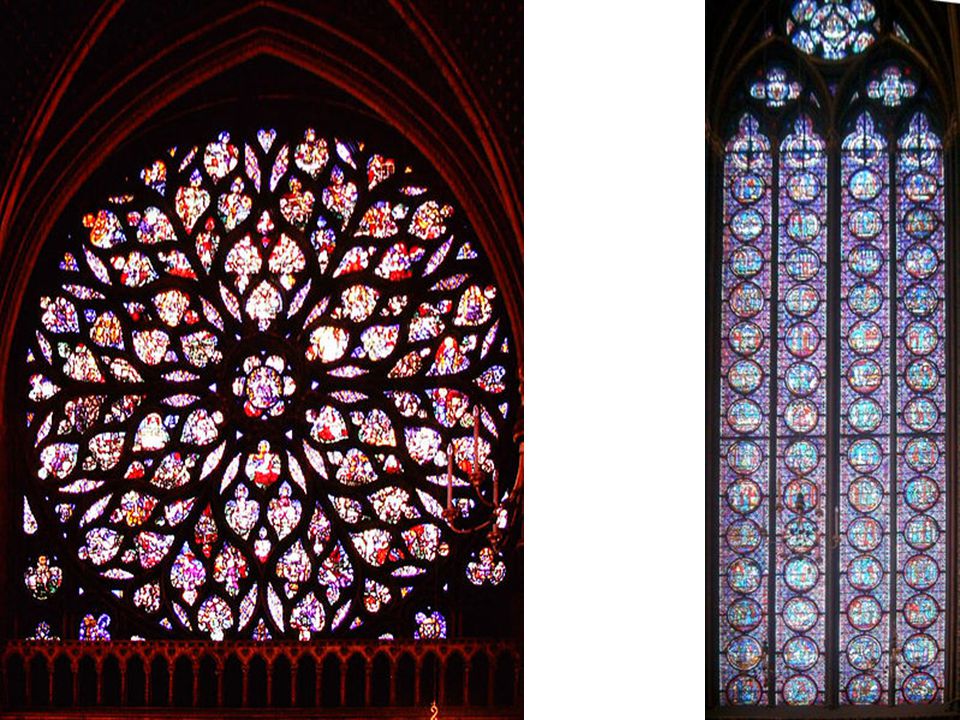

10

11

12

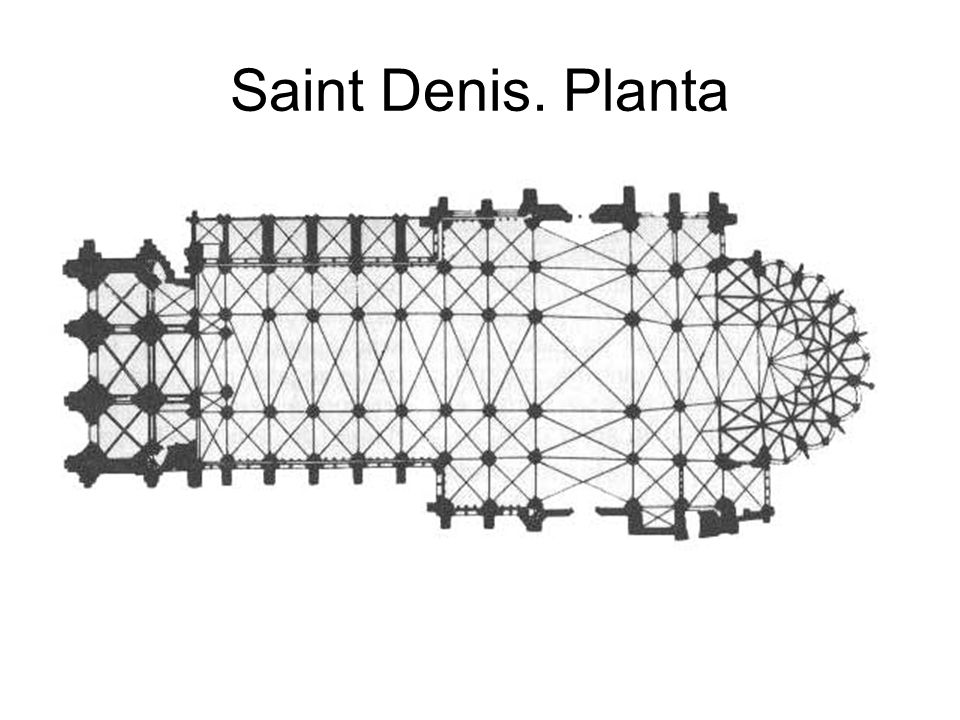

13 Saint Denis. Planta
