1 Ing. Tomas Cruz Puente Sistema de enfriamiento
*José Ricardo Blanco Mendoza *Jose Alfredo Ipiña Vazquez *Ricardo Rodríguez Rosales *Marcos A. Sánchez Cervantes

2 Sistema de enfriamiento
El sistema de enfriamiento es un sistema constituido de  partes y refrigerante que trabajan juntos para controlar la temperatura de operación del motor y obtener un óptimo desempeño.

3 Función de el sistema de enfriamiento.
El sistema de enfriamiento se encarga de retirar el exceso de calor del motor, para mantenerlo a su temperatura óptima de trabajo. Los sistemas de enfriamiento se clasifican generalmente de acuerdo al tipo de elemento utilizado para enfriar el motor en algunos casos es un líquido y en otros es aire.

4 Tipos de sistemas de enfriamiento
Hay 2 tipos diferentes de sistemas de enfriamiento: *Sistema de enfriamiento por aire *Sistema de enfriamiento por agua

5 Sistema de enfriamiento por aire.
El sistema de enfriamiento por aire viene conformado por: 1. Ventilador (algunos mecánicos le llaman turbina) 2. Mangueras 3. Termostato 4. Poleas y bandas 5. Aletas en el cilindro 6. Bulbo de temperatura 7. Radiador de aceite 8. Tolva (Caja en forma de cono o receptáculo)

6 Una banda acoplada a la polea del cigüeñal mueve la polea del ventilador, esto provoca el movimiento del aire por la tolva hacia las aletas de los cilindros del motor. La cantidad de aire introducida se determina por la posición de las mamparas (divisiones), una vez que son enfriados los cilindros parte del aire se hace pasar hacia un calefactor el cual contiene el aceite lubricante para bajar su temperatura. El aire caliente es desechado del motor a través de unas rejillas y se vuelve a introducir aire fresco para iniciar el ciclo.

7

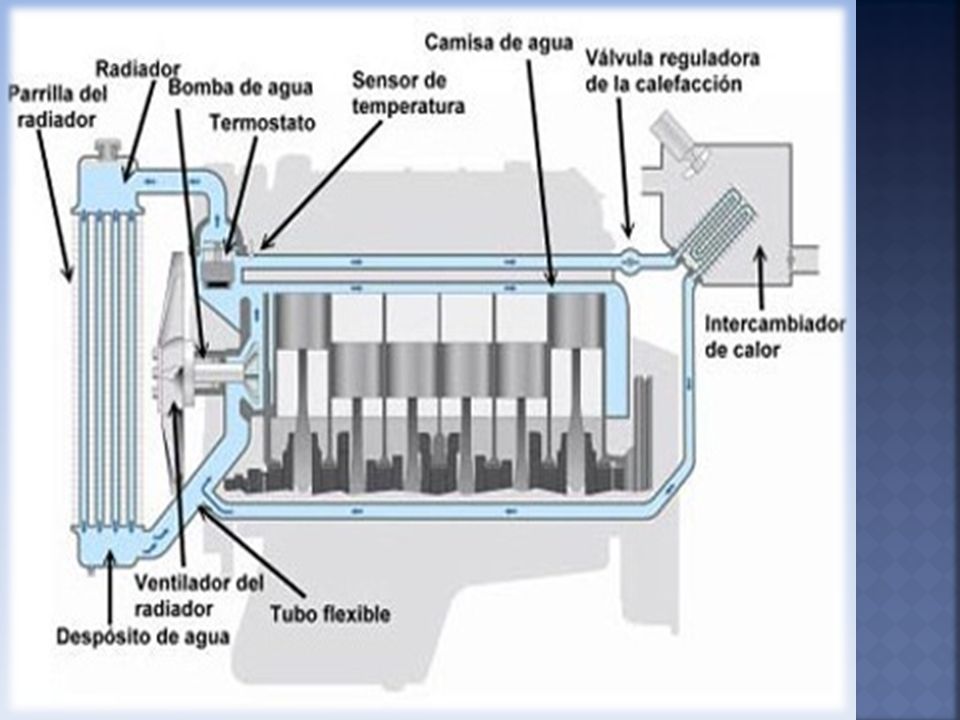

8 Sistema de enfriamiento por agua.
Los motores refrigerados por líquido poseen conductos y otros elementos que lo convierten en un sistema de mayor complejidad que el de un motor enfriado por aire. El calor generado en la culata del cilindro es absorbido por el agua que circula por los conductos y sale a la atmósfera cuando pasa por el radiador. Para llevar a cabo el proceso de refrigeración el líquido refrigerante debe circular por este sistema y para ello existen tres métodos de circulación que son: a) Circulación por termosifón. b) Circulación por bomba. c) Circulación por termosifón y bomba.

9

10 Estructura… El sistema de enfriamiento por medio del agua se compone de las siguientes partes: Camisas de cilindros, radiador, mangueras de conexión, ventilador, bomba de agua, tapón, termostato y líquido refrigerante. 1.-Camisa de los cilindros 2.-El radiador 3.-Tapón o tapa del radiador 4.-Mangueras de conexión 5.-Bomba del agua 6.-El ventilador 7.-Líquido refrigerante 8.-El termostato

11 Fallas en el sistema de enfriamiento
Estas son algunas de las posibles fallas en un sistema de enfriamiento… *El sobre calentamiento y desgaste o golpeteo entre las piezas o partes de el sistema puede ser causado por la falta de liquido lubricante en el sistema. *El sobrecalentamiento de el motor puede ser causado tanto por alguna falla en una pieza del sistema(Radiador tapado, Mangueras rotas, etc.), como por falta de liquido en el sistema. Estas fallas así simplemente no suenan provocar grandes daños, pero al no darle ni la atención ni el mantenimiento adecuado pueden causar daños mayores en el sistema.

12 En Resumen… Los sistemas de enfriamiento son sistemas que se encargan de impedir el sobre calentamiento de el motor, ya sea mediante algun liquido, o por medio de aire. El sistema de enfriamiento por aire, esta constituido principalmente por un abanico extractor que extrae el exeso de calor y permite la circulacion del aire. El sietema de enfriamiento por agua, es un sistema que por medio de un refrigerante anticongelante introducido en un radiador enfria el motor. Y pueden haver diversas falles en estos sistemas, por lo cual se recomienda darle matenimiento constante o verificar constantemente las condiciones de el sistema
