CAÑERÍA INTERNA Baja presión 20 gr/cm2

Presentación del tema: "CAÑERÍA INTERNA Baja presión 20 gr/cm2"— Transcripción de la presentación:

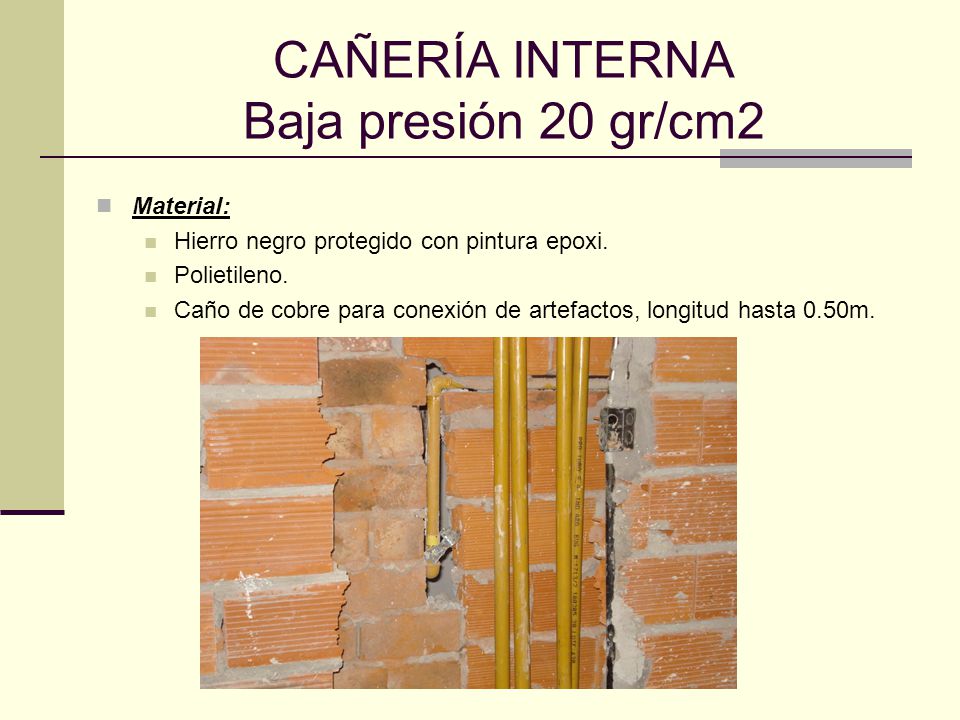

1 CAÑERÍA INTERNA Baja presión 20 gr/cm2
Material: Hierro negro protegido con pintura epoxi. Polietileno. Caño de cobre para conexión de artefactos, longitud hasta 0.50m.

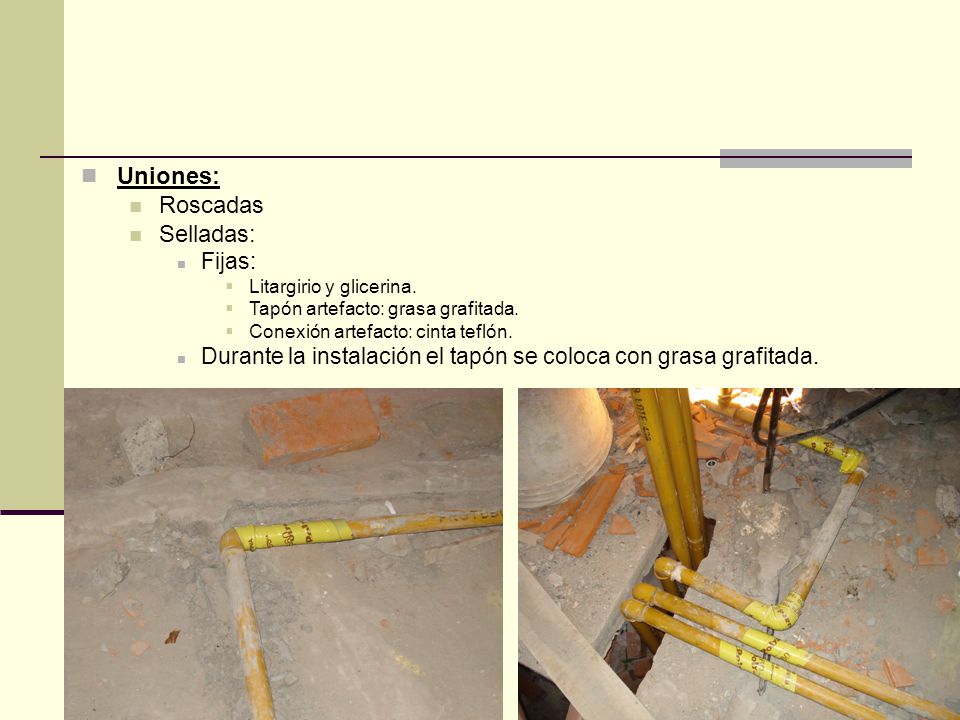

2 Uniones: Roscadas Selladas: Fijas:
Litargirio y glicerina. Tapón artefacto: grasa grafitada. Conexión artefacto: cinta teflón. Durante la instalación el tapón se coloca con grasa grafitada.

3

4

5

6

7

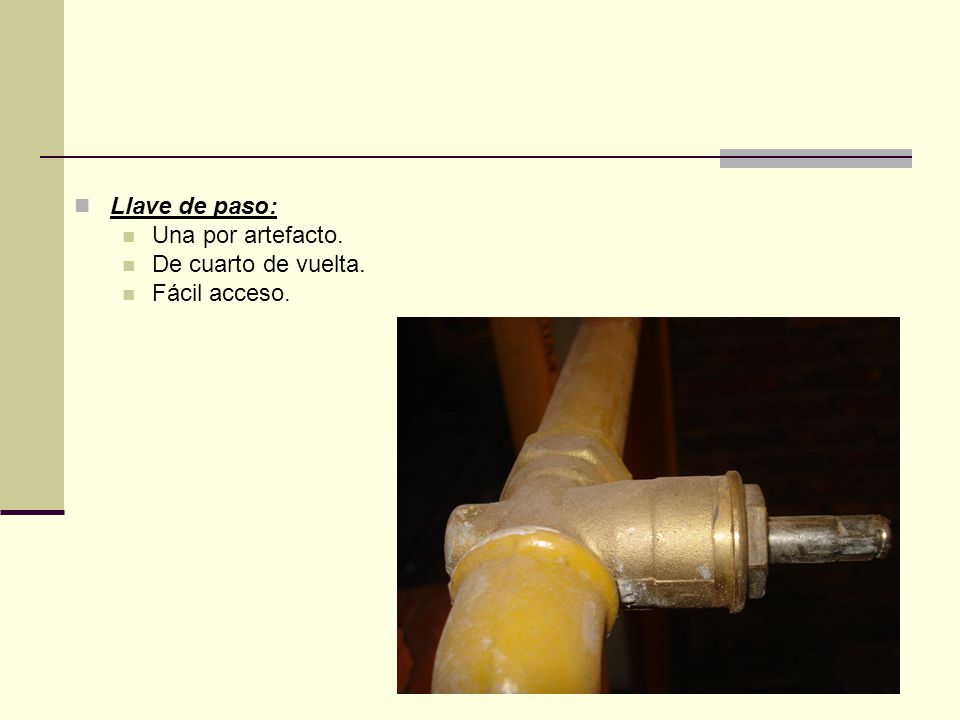

8 Llave de paso: Una por artefacto. De cuarto de vuelta. Fácil acceso.

9 CAÑERÍA INTERNA Baja presión 20 gr/cm2
Ubicación: Bajo tierra: Profundidad 0.30m. Sobre terreno o ladrillos (lecho, pilares cada 1.50m). Contrapiso. Evitar cruce con canillas e instalación eléctrica Adosadas a cañerías de calefacción o chimeneas (aislación térmica). Prueba de fugas: con agua jabonosa. Recorrido: Más corto posible y pendiente del 1% al medidor. Pendiente vertical en tramos de más de 1.50m, se coloca sifón.

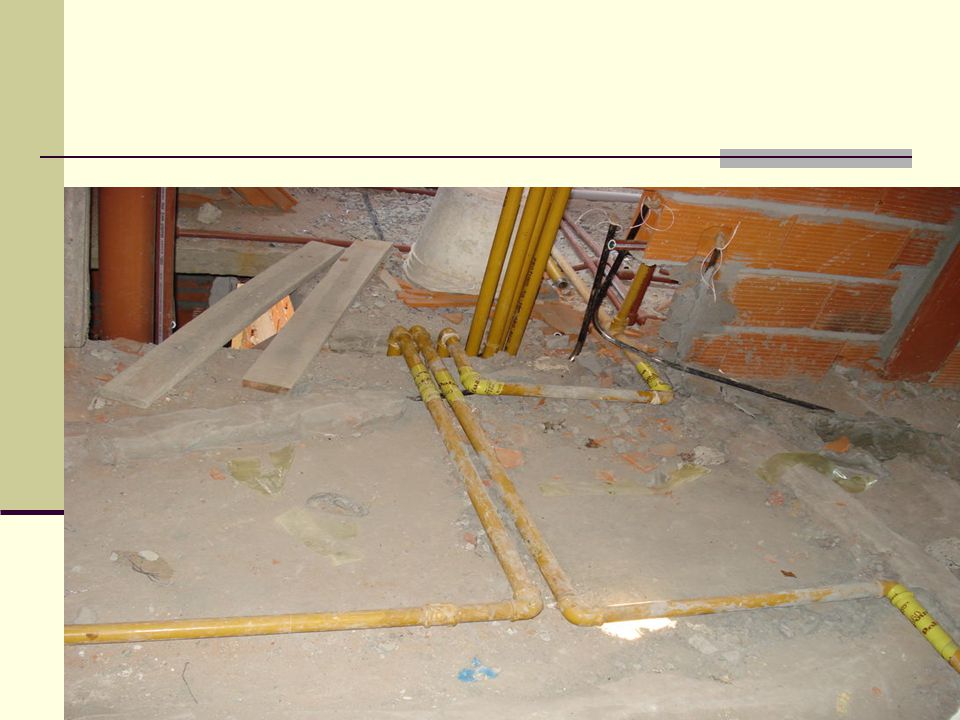

10

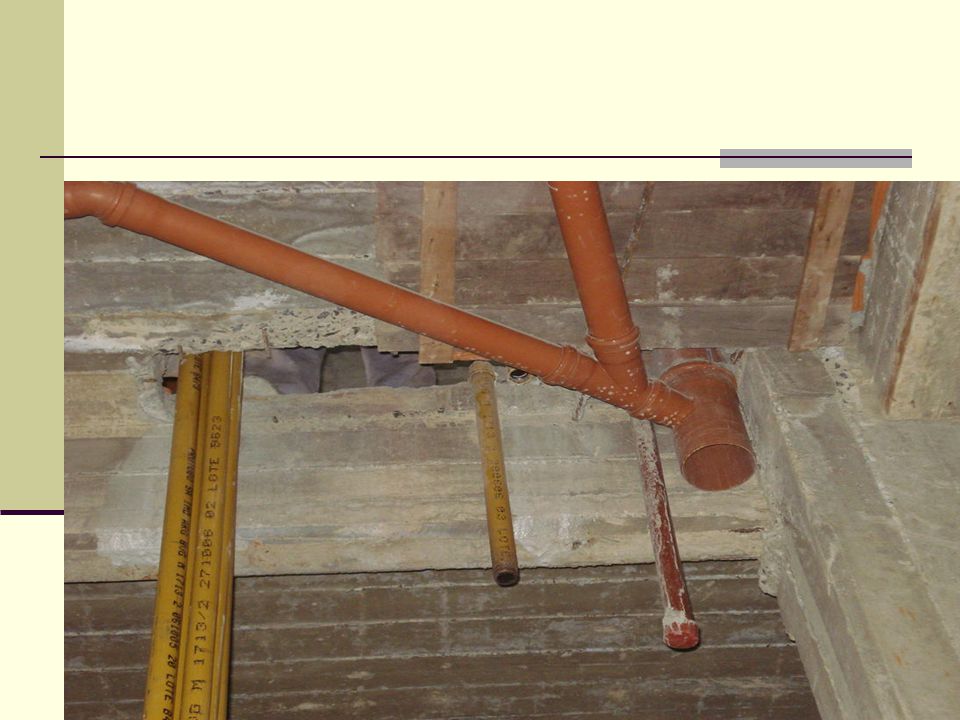

11

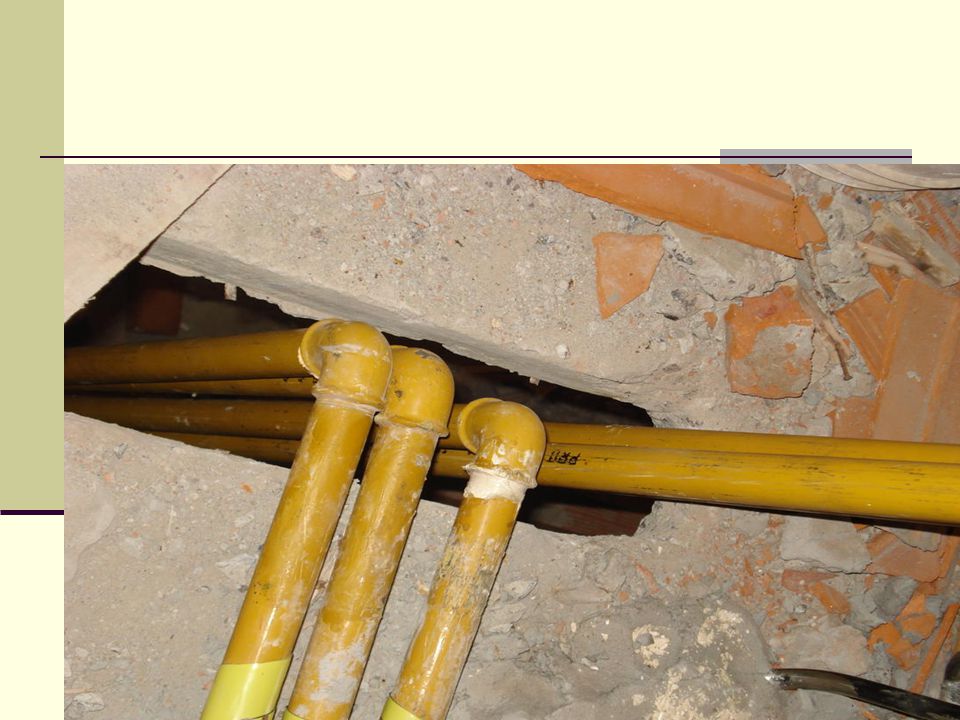

12

13
