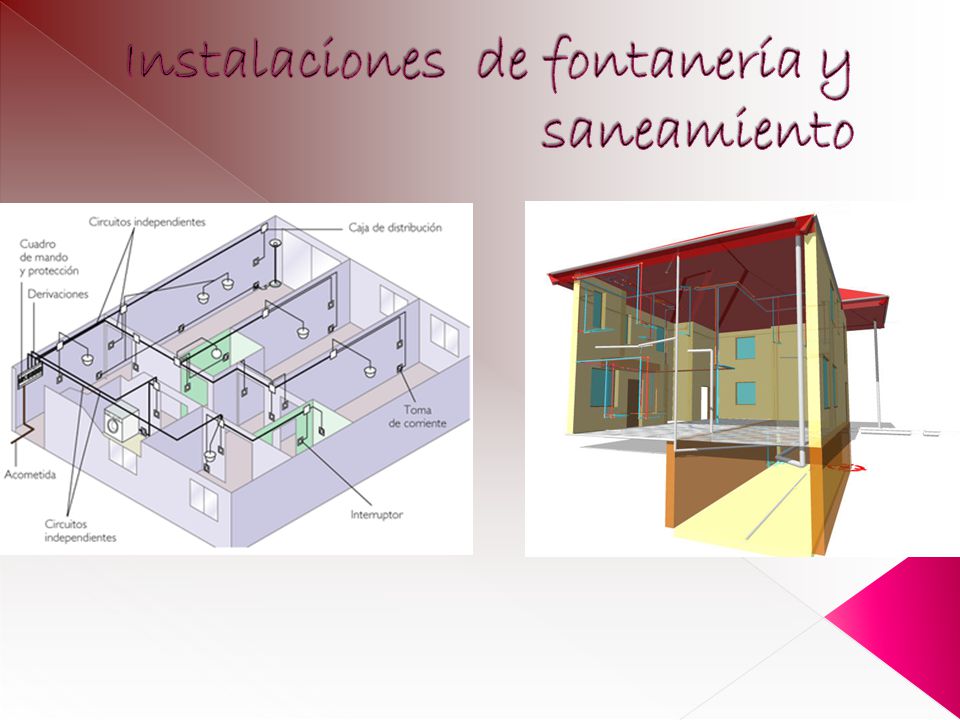

1 Instalaciones de fontanería y saneamiento

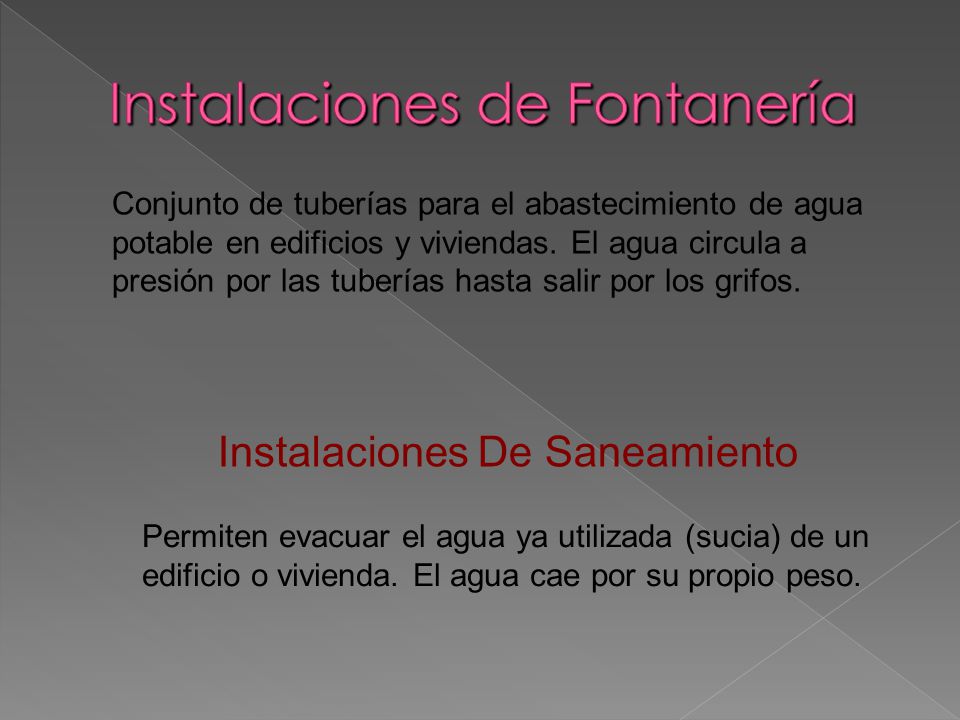

2 Instalaciones de Fontanería
Conjunto de tuberías para el abastecimiento de agua potable en edificios y viviendas. El agua circula a presión por las tuberías hasta salir por los grifos. Instalaciones De Saneamiento Permiten evacuar el agua ya utilizada (sucia) de un edificio o vivienda. El agua cae por su propio peso.

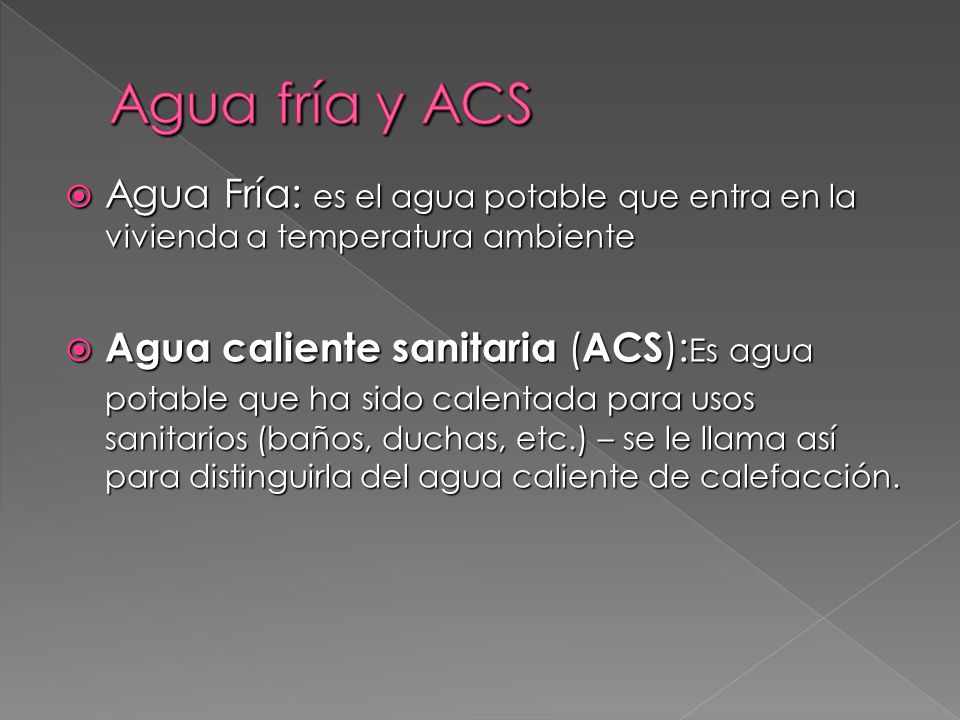

3 Agua fría y ACS Agua Fría: es el agua potable que entra en la vivienda a temperatura ambiente Agua caliente sanitaria (ACS):Es agua potable que ha sido calentada para usos sanitarios (baños, duchas, etc.) – se le llama así para distinguirla del agua caliente de calefacción.

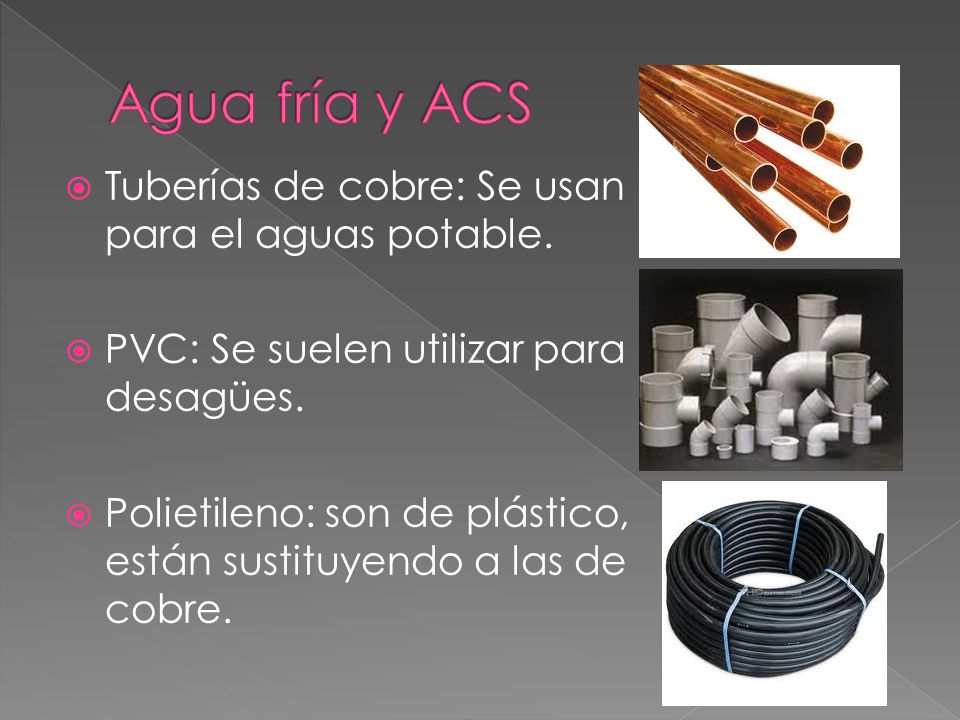

4 Agua fría y ACS Tuberías de cobre: Se usan para el aguas potable.
PVC: Se suelen utilizar para desagües. Polietileno: son de plástico, están sustituyendo a las de cobre.

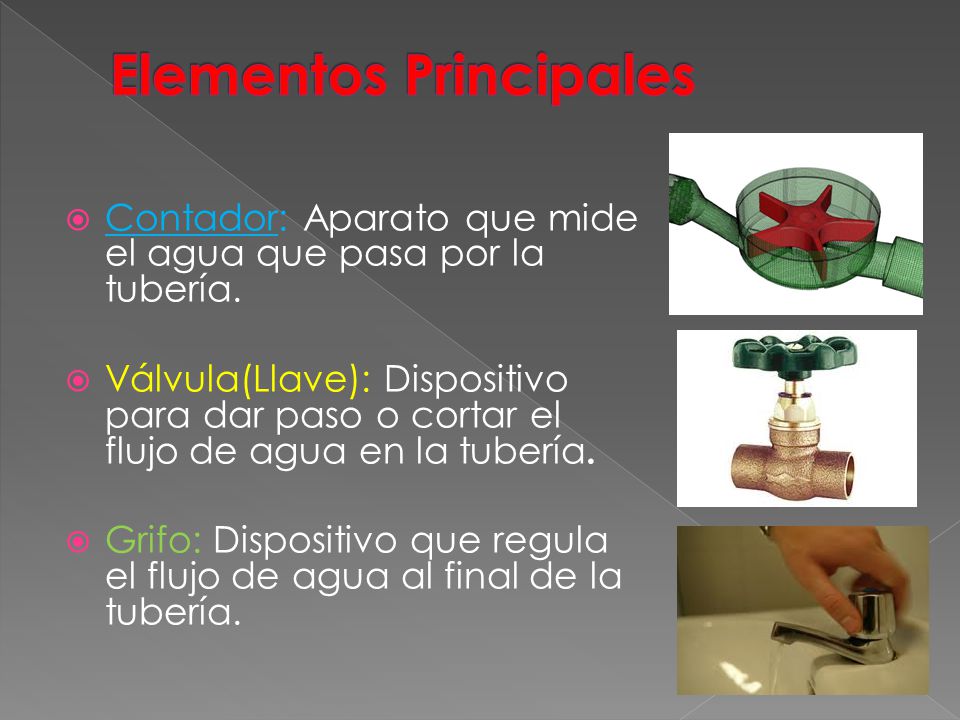

5 Elementos Principales
Contador: Aparato que mide el agua que pasa por la tubería. Válvula(Llave): Dispositivo para dar paso o cortar el flujo de agua en la tubería. Grifo: Dispositivo que regula el flujo de agua al final de la tubería.

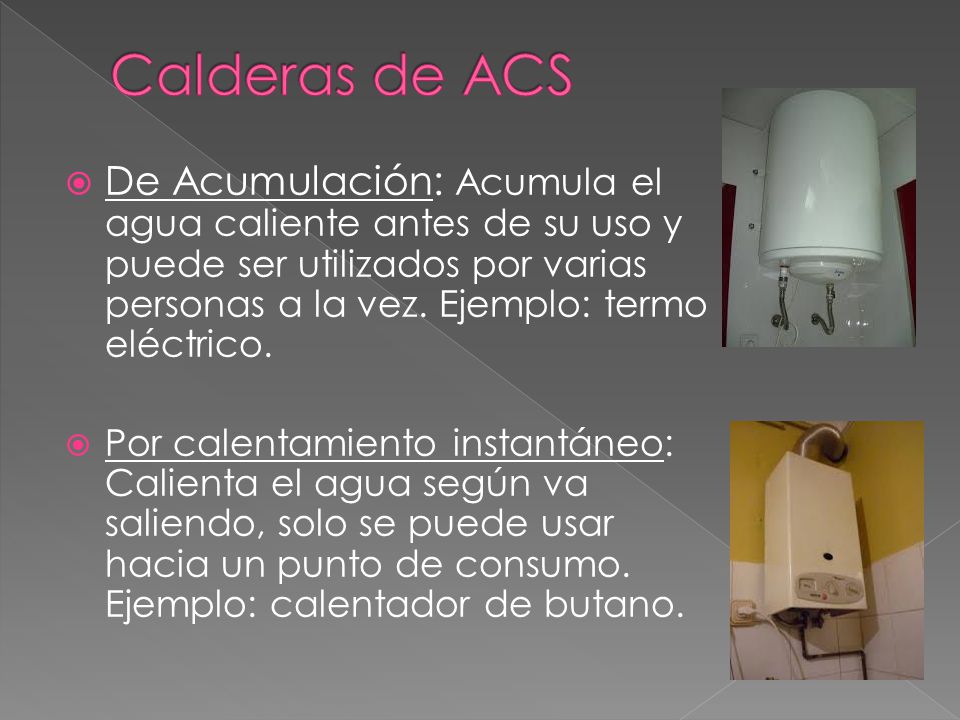

6 Calderas de ACS De Acumulación: Acumula el agua caliente antes de su uso y puede ser utilizados por varias personas a la vez. Ejemplo: termo eléctrico. Por calentamiento instantáneo: Calienta el agua según va saliendo, solo se puede usar hacia un punto de consumo. Ejemplo: calentador de butano.

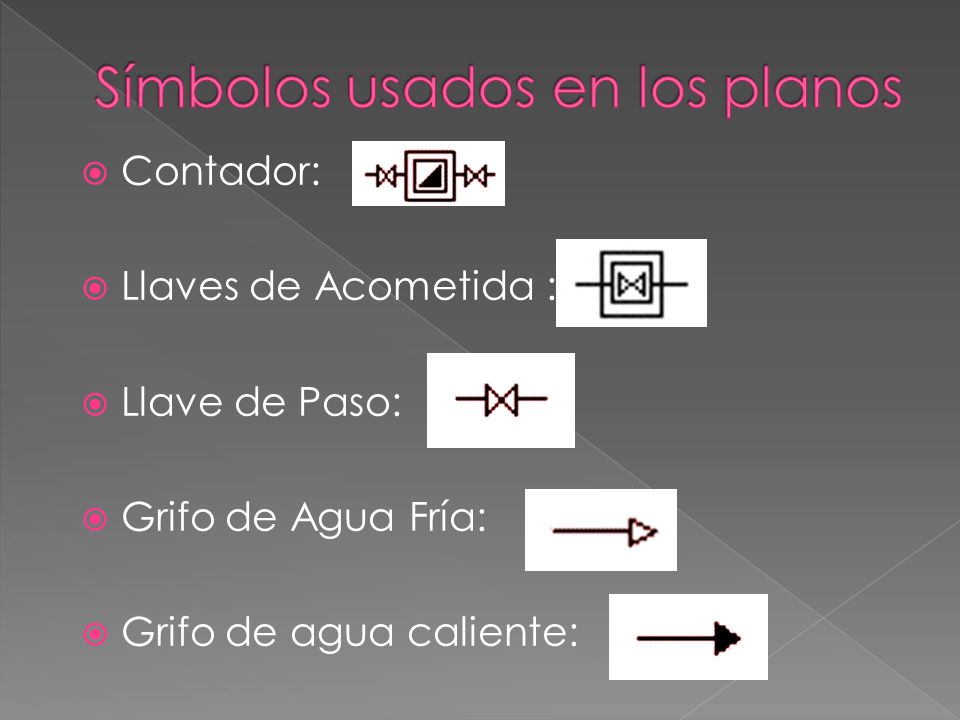

7 Símbolos usados en los planos
Contador: Llaves de Acometida : Llave de Paso: Grifo de Agua Fría: Grifo de agua caliente:

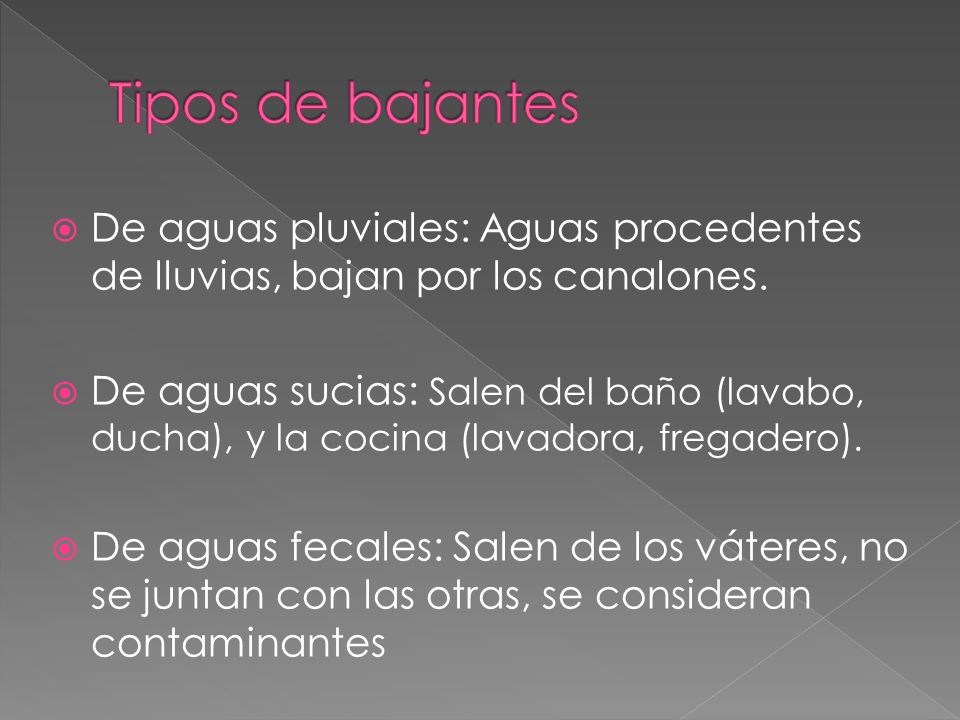

8 Tipos de bajantes De aguas pluviales: Aguas procedentes de lluvias, bajan por los canalones. De aguas sucias: Salen del baño (lavabo, ducha), y la cocina (lavadora, fregadero). De aguas fecales: Salen de los váteres, no se juntan con las otras, se consideran contaminantes

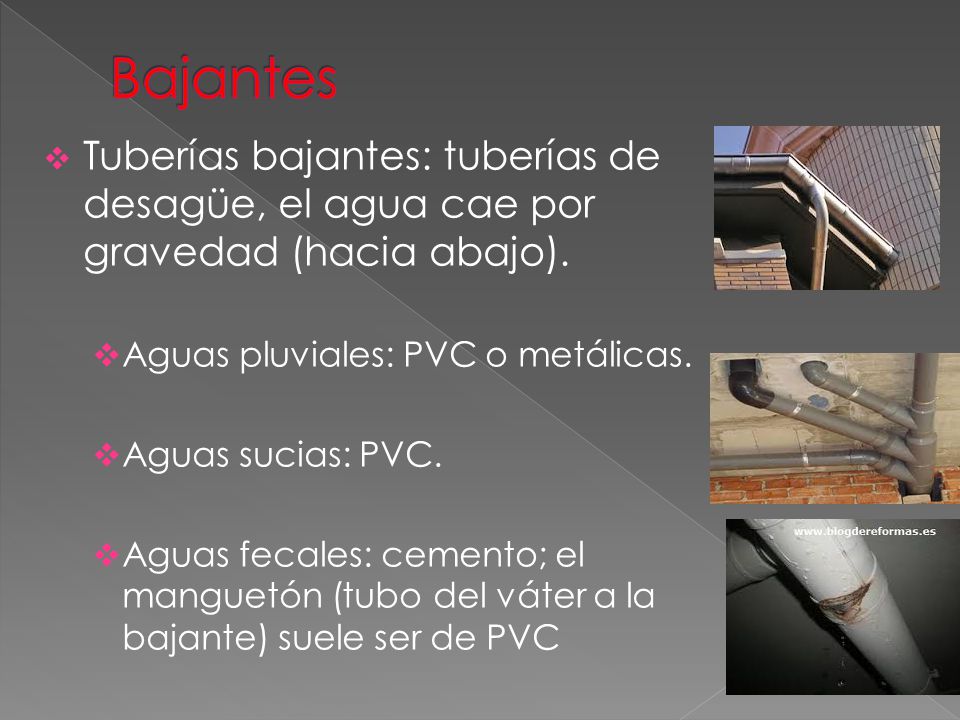

9 Bajantes Tuberías bajantes: tuberías de desagüe, el agua cae por gravedad (hacia abajo). Aguas pluviales: PVC o metálicas. Aguas sucias: PVC. Aguas fecales: cemento; el manguetón (tubo del váter a la bajante) suele ser de PVC

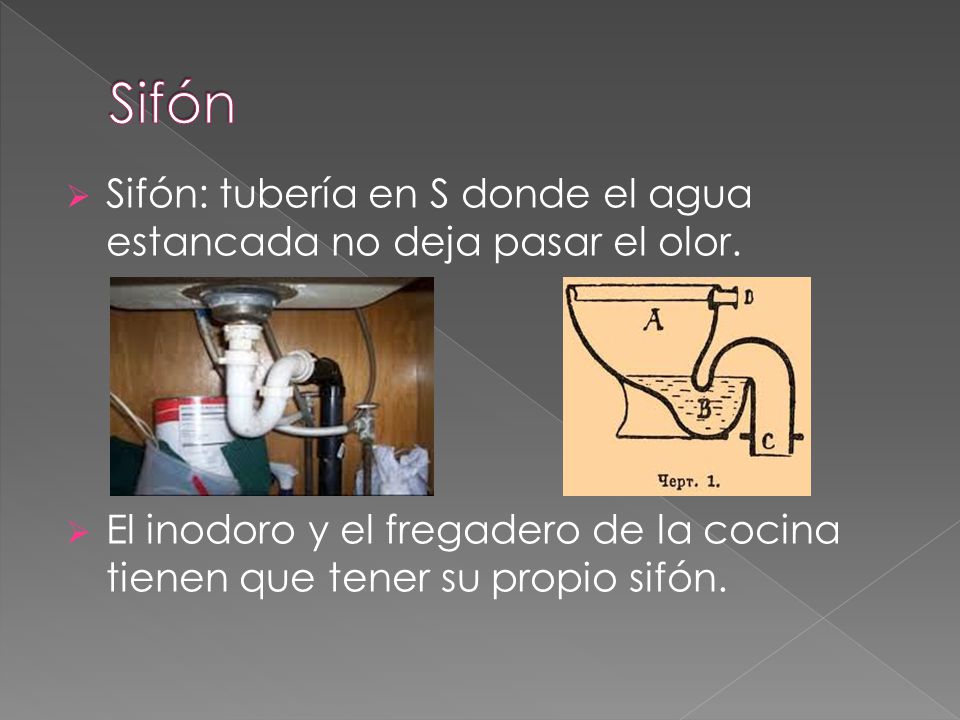

10 Sifón Sifón: tubería en S donde el agua estancada no deja pasar el olor. El inodoro y el fregadero de la cocina tienen que tener su propio sifón.

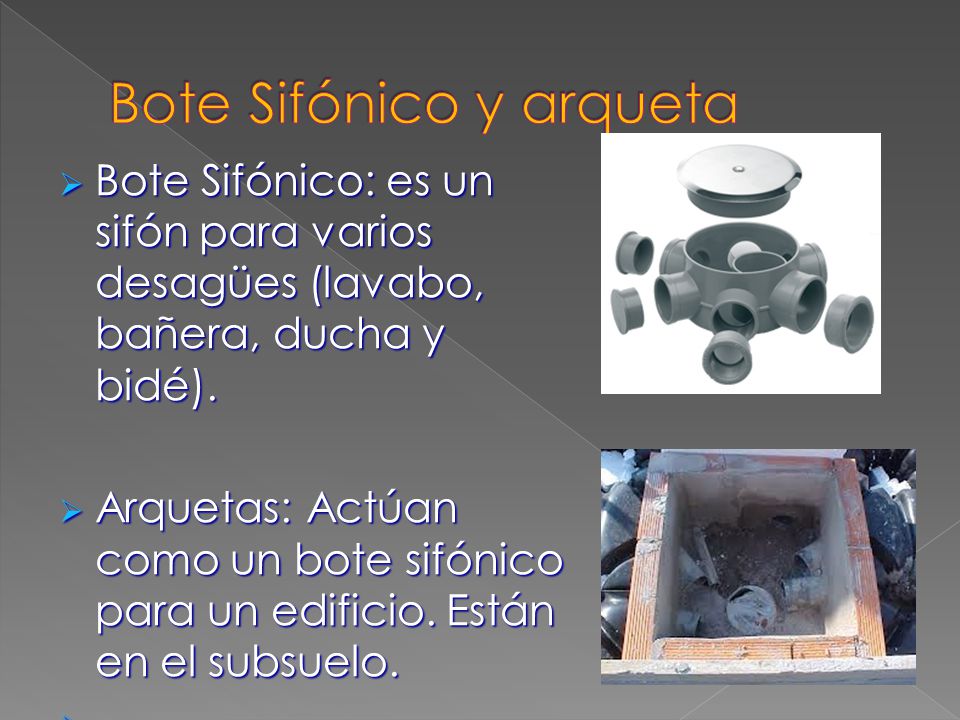

11 Bote Sifónico y arqueta
Bote Sifónico: es un sifón para varios desagües (lavabo, bañera, ducha y bidé). Arquetas: Actúan como un bote sifónico para un edificio. Están en el subsuelo. .
